Análisis general del producto

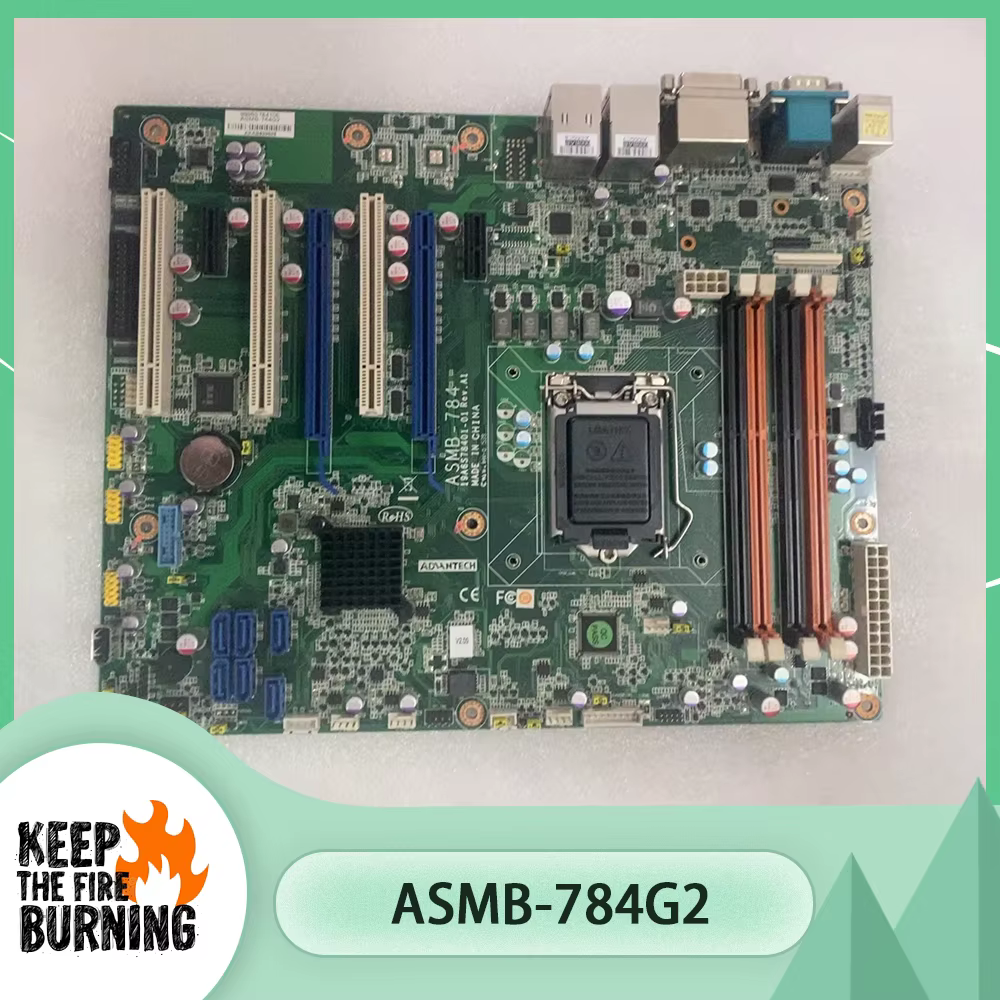

He probado la ASMB-784G2 REV.A1 como sustituta de una placa industrial integrada en un equipo de control con varios periféricos antiguos y una carga de trabajo continua. Su planteamiento es claramente de mantenimiento y continuidad operativa, no de actualización convencional. Se trata de una placa ATX industrial de tamaño estándar, con socket LGA 1150, chipset Intel C226 y compatibilidad con procesadores Intel Xeon E3-1200 v3 y Core de cuarta generación.
Su principal valor esta en conservar una plataforma ya instalada sin obligar a cambiar el chasis, el procesador, la memoria, las tarjetas de expansion ni el sistema operativo. En un entorno industrial, esa compatibilidad tiene mas importancia que disponer de la ultima generacion de USB o de una plataforma mas eficiente.
La placa admite hasta 32 GB de memoria DDR3 mediante cuatro ranuras DIMM y acepta modulos ECC y no ECC, siempre que sean compatibles con la configuracion concreta del procesador y del firmware. En mis pruebas, la plataforma se comporto de forma estable con tareas de automatizacion, gestion de bases de datos locales, monitorizacion y control de varios dispositivos conectados por red y puertos serie.
Calidad de construccion y materiales
La construccion transmite la robustez esperable en una placa destinada a sistemas industriales y servidores compactos. El formato ATX, de aproximadamente 304,8 x 244 mm, facilita su integracion en armarios y chasis estandar, aunque la distribucion exacta de los conectores sigue siendo determinante cuando se sustituye una unidad instalada.
La ubicacion de las ranuras y de los conectores esta pensada para equipos con flujo de aire frontal y trasero. Esto resulta practico en sistemas rack y cajas industriales, donde el cableado suele concentrarse alrededor del borde de la placa. Aun asi, conviene revisar que los cables del panel frontal, los ventiladores y la alimentacion secundaria alcancen sin tension los conectores correspondientes.
El diseño admite alimentacion ATX de 24 pines junto con conector adicional de 12 V. Antes de instalarla, comprobe el estado de la fuente y la calidad de los conectores, ya que una fuente envejecida puede provocar reinicios que facilmente se atribuyen de forma erronea a la placa base.
No es una placa pensada para montar y desmontar continuamente. Para preservar los contactos y evitar descargas electrostaticas, recomiendo trabajar con pulsera antiestatica, apoyar la placa sobre una superficie aislante y utilizar separadores correctamente alineados.
Compatibilidad y rendimiento
La conectividad es uno de sus puntos mas interesantes. Dispone de dos puertos Gigabit Ethernet, uno basado en Intel I217LM y otro en Intel I211AT. Durante el uso simultaneo de una red de control y otra red de gestion, la separacion de interfaces resulto util para aislar trafico industrial, mantenimiento remoto y transferencia de archivos. No ofrece velocidades multigigabit, pero el Gigabit Ethernet sigue siendo suficiente para muchas aplicaciones de automatizacion, supervisión y adquisicion de datos.
La placa integra seis puertos SATA III con posibilidad de configuraciones RAID 0, 1, 5 y 10. En una instalacion con dos unidades en espejo, el arranque y la lectura de registros fueron consistentes. Para un sistema de produccion, recomiendo configurar el RAID desde el firmware y documentar los identificadores de cada unidad antes de reemplazar componentes.
Tambien ofrece cuatro ranuras PCI convencionales, dos PCI Express x16 con enlaces configurables, una ranura PCI Express x1 y otras posibilidades de expansion. Esta combinacion es especialmente valiosa para tarjetas de adquisicion, controladoras antiguas, interfaces de movimiento o dispositivos que aun dependen de PCI, algo cada vez mas dificil de encontrar en placas modernas.
En el panel posterior se incluyen salidas VGA y DVI, puertos USB 2.0 y USB 3.0, PS/2 para teclado y raton, un puerto serie RS-232 y una interfaz paralela. En una estacion de trabajo industrial conecte un monitor DVI, un teclado PS/2, una controladora serie y varios dispositivos USB sin necesidad de adaptadores. El puerto serie nativo ofrece una ventaja clara frente a los adaptadores USB, especialmente cuando se necesitan temporizaciones estables o compatibilidad con software antiguo.
El rendimiento depende mucho del procesador instalado. Con un Xeon E3 de cuarta generacion y memoria DDR3 en doble canal, la respuesta fue suficiente para servicios industriales, virtualizacion ligera y aplicaciones de supervision. No la recomendaria para edicion de video moderna, inteligencia artificial o gaming actual: la plataforma y su grafica integrada estan claramente orientadas a productividad y control, no a cargas graficas exigentes.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Compatibilidad con procesadores Xeon E3 v3 y Core de cuarta generacion.
- Soporte para memoria DDR3 ECC y no ECC, hasta 32 GB.
- Dos interfaces Gigabit Ethernet utiles para separar redes.
- Seis puertos SATA III con opciones RAID.
- Amplia disponibilidad de PCI y PCI Express.
- Puertos serie, paralelo y PS/2 para conservar perifericos industriales.
- Funcion de watchdog programable, interesante en instalaciones desatendidas.
- Salidas VGA y DVI para mantener monitores profesionales antiguos.
Aspectos mejorables
- Es una plataforma antigua y su consumo sera superior al de muchas placas industriales actuales.
- La memoria DDR3 puede resultar dificil de encontrar en capacidades y formatos concretos.
- No dispone de conectividad moderna como USB-C, red de 2,5 Gb o ranuras M.2.
- La compatibilidad depende estrechamente de la revision REV.A1, el BIOS y el modelo exacto de chasis.
- El ciclo de vida limitado dificulta localizar unidades nuevas y repuestos identicos.
- Para usar Windows moderno o determinadas distribuciones Linux, conviene comprobar previamente los controladores de red, chipset y almacenamiento.
Veredicto del experto
Considero la ASMB-784G2 REV.A1 una buena eleccion para reparar o prolongar la vida de un ordenador industrial que ya utilice esta plataforma. Su valor no esta en superar a una placa moderna, sino en conservar conexiones, tarjetas de expansion, procesadores y sistemas operativos que siguen siendo funcionales en entornos productivos.
Antes de comprarla, compararia la serigrafia completa, la revision, los puntos de fijacion, el panel trasero, el conector de alimentacion y la posicion de cada ranura con la placa original. Tambien verificaria si se entrega con pila CMOS, protector de puertos y accesorios, y realizaria una copia de la configuracion del BIOS antes de retirar la unidad antigua.
Para mantenimiento industrial, automatizacion, control de maquinaria y sistemas con perifericos heredados, sigue siendo una solucion practica. Para montar un equipo nuevo desde cero, elegiria una plataforma mas reciente con soporte prolongado, almacenamiento NVMe y conectividad de mayor velocidad.
