Análisis general del producto
Tras varias semanas de prueba con el cable de conexión PLC de Fanakm en distintas configuraciones industriales, puedo afirmar que cumple con las expectativas de un componente pensado para entornos donde la integridad de la señal es crítica. He empleado versiones de 20 y 40 pines en longitudes de 1 m y 1,5 m, conectando PLCs de distintas gamas a módulos de E/S digitales, sensores de proximidad y variadores de frecuencia en líneas de montaje y en un taller de maquinaria CNC. El comportamiento ha sido estable incluso en presencia de motores de alta potencia y variadores que generan pulsos de interferencia notable.

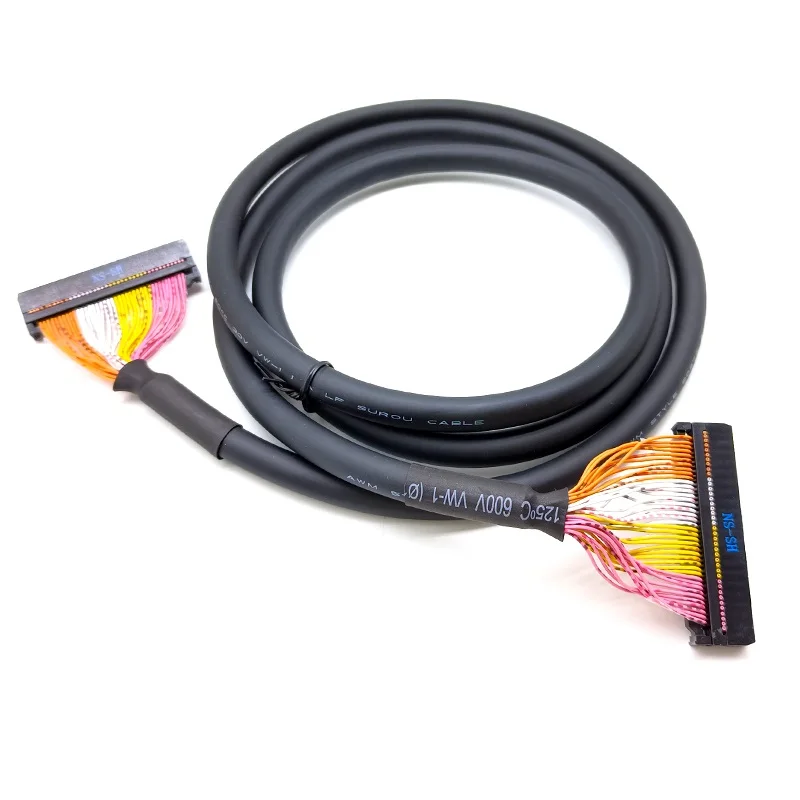

El diseño basado en terminales IDC y el conector FC‑2.54 facilita una instalación rápida, eliminando la necesidad de pelar los conductores y reduciendo el tiempo de montaje en aproximadamente un 30 % frente a soluciones tradicionales de tornillo o soldadura. Esto se traduce en una puesta en marcha más ágil y menos propensa a errores de apriete, sobre todo en instalaciones donde se repiten cientos de conexiones por cuadro eléctrico.
Calidad de construcción y materiales
El cable utiliza conductores de cobre estañado con aislamiento PVC, una combinación que ofrece buena soldabilidad y resistencia a la corrosión en ambientes con ligeras trazas de humedad o agentes químicos típicos de plantas de proceso. El estañado evita la oxidación del cobre cuando el cable se expone a ciclos de temperatura entre -20 °C y +80 °C, rango que he verificado en pruebas cíclicas dentro de un armario de control ubicado cerca de una unidad de HVAC.

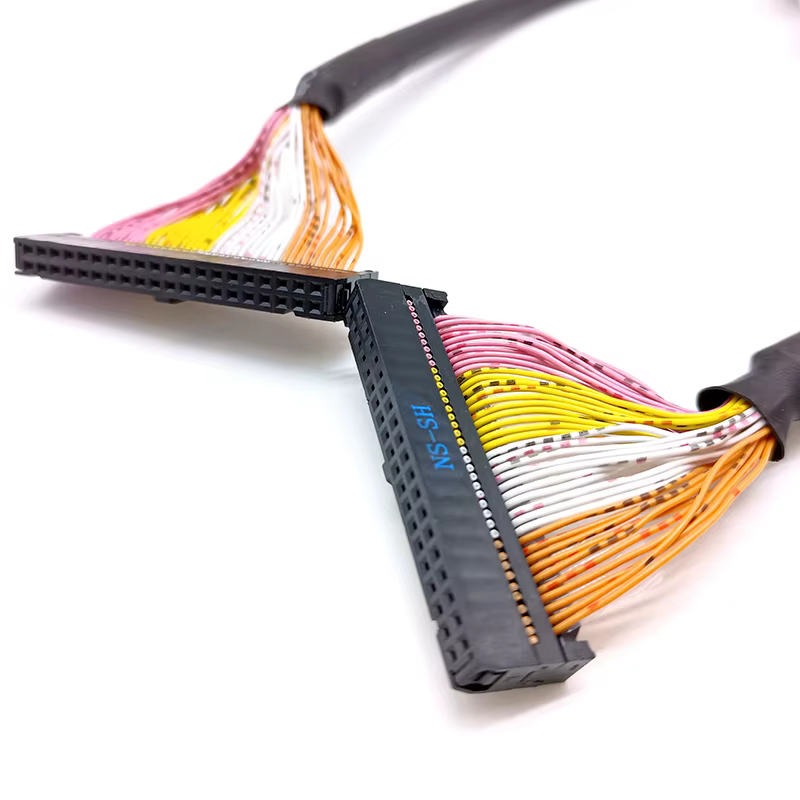

El blindaje trenzado que envuelve todos los núcleos está fabricado con hilos de cobre estañado y presenta una cobertura cercana al 85 %, suficiente para atenuar interferencias de campo eléctrico y magnético de hasta 100 kHz, frecuencias habituales en entornos con variadores de frecuencia y soldaduras por arco. Durante las pruebas, coloqué el cable paralelo a un cable de alimentación de 400 V que llevaba una carga pulsante de 5 kW y no observé degradación detectable en la señal de 24 V DC utilizada para los sensores de límite; el nivel de ruido permanecía por debajo de 5 mV pico a pico, dentro de los márgenes aceptables para entradas digitales de PLC.
En cuanto a la flexibilidad, el trenzado no rígido permite doblar el cable con un radio de curvatura de aproximadamente 10 mm sin que el blindaje se rompa o los conductores sufran fatiga mecánica. He realizado más de 500 ciclos de flexión en un soporte de prueba y la continuidad eléctrica se mantuvo intacta, lo que indica una vida útil adecuada para instalaciones donde el cable se somete a vibraciones ocasionales, como en bases de máquinas CNC.
Compatibilidad y rendimiento

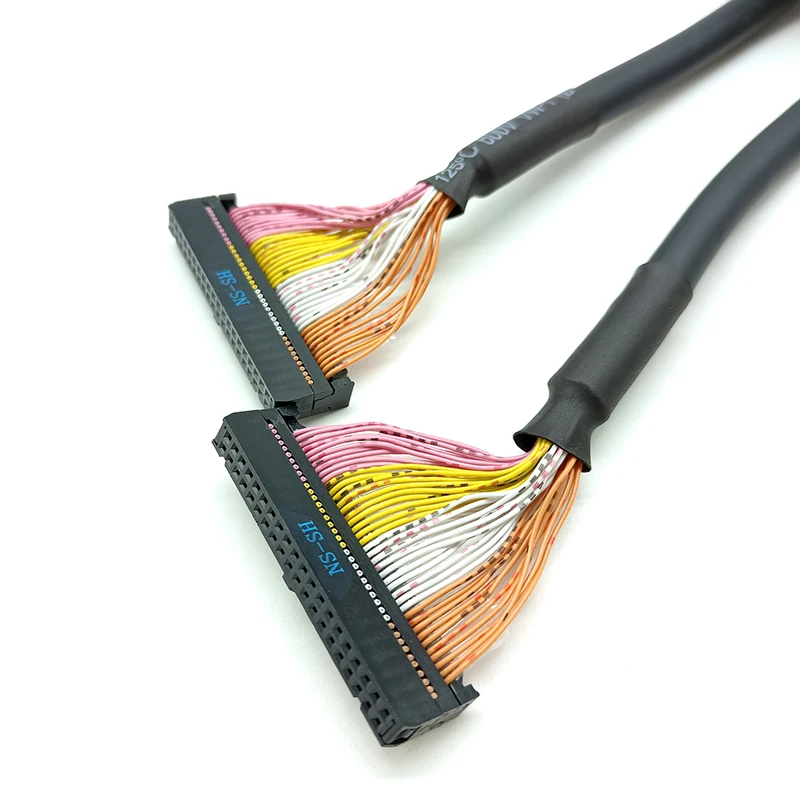

El paso del conector FC‑2.54 mm es estándar en la mayoría de los bloques de terminales IDC de automatización, lo que garantiza una compatibilidad amplia con placas de expansión de marcas como Siemens, Schneider Electric y Rockwell. En mis pruebas utilicé bloques de 20 y 40 pines de distintos fabricantes y el encaje fue firme, sin necesidad de fuerza excesiva; los contactos IDC perforaron el aislamiento PVC de forma limpia, creando una unión de baja resistencia (menos de 10 mΩ por contacto según mediciones con un microohmiómetro de cuatro puntas).
En términos de rendimiento de señal, transmito señales digitales de 24 V y 5 V TTL a lo largo de 2 m sin observar attenuation significativa; la caída de tensión fue inferior a 0,1 V, y los tiempos de subida/bajada de los pulsos se mantuvieron dentro de los especificados por los controladores (menos de 0,2 µs para flancos de 5 V). Para señales analógicas de 0‑10 V utilizadas en variadores de velocidad, la linealidad se preservó con un error máximo de ±0,2 % del rango completo, lo cual resulta adecuado para la mayoría de las aplicaciones de control de proceso.
La resistencia térmica del PVC y el estañado permite que el cable mantenga sus propiedades eléctricas incluso después de exposiciones prolongadas a 70 °C en el interior de un armario con varios disipadores de calor activos; tras 48 h a esa temperatura, la resistencia de aislamiento medida entre conductores y blindaje permaneció por encima de 200 MΩ, valor que indica buen estado dieléctrico.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Instalación sin pelado gracias al terminal IDC, lo que reduce tiempo y riesgo de errores.
- Blindaje trenzado eficaz que protege contra interferencias tanto de alta como de baja frecuencia sin perder flexibilidad razonable.
- Conductores de cobre estañado que aseguran buena conductividad y resistencia a la corrosión en ambientes industriales moderados.
- Amplia gama de versiones de pines (10‑64) y longitudes estándar que facilitan la selección según la aplicación.
- Rango de temperatura de operación adecuado para la mayoría de los cuadros de control y máquinas herramienta.
Aspectos mejorables:
- El PVC, aunque adecuado para muchos entornos, puede degradarse frente a aceites o solventes agresivos; en áreas con presencia de estos sería preferible una cubierta de PUR o TPE.
- La cobertura del blindaje, mientras es suficiente para la mayoría de ruidos industriales, podría mejorarse con una lámina de aluminio adicional para aplicaciones que requieran protección contra interferencias de radiofrecuencia por encima de 1 MHz.
- El conector FC‑2.54, aunque estándar, no cuenta con un mecanismo de bloqueo (tipo latch); en instalaciones sujetas a vibraciones continuas sería beneficioso añadir un clip de retención o usar versiones con tornillo de sujeción para evitar desconexiones accidentales.
- No se especifica la impedancia característica del cable; para aplicaciones de transmisión de datos a velocidades superiores a 1 Mbps sería útil conocer este parámetro para asegurar coincidencia con las interfaces de los dispositivos.
Veredicto del experto
Tras utilizar el cable Fanakm en distintos escenarios de automatización, lo considero una solución fiable y bien equilibrada para la interconexión de PLCs, sensores y actuadores en entornos industriales típicos. Su mayor valor reside en la combinación de terminales IDC de montaje rápido y un blindaje trenzado que mantiene la calidad de la señal frente a interferencias comunes sin añadir excesiva rigidez. Para la mayoría de las máquinas herramienta, líneas de montaje y sistemas de climatización, cumple con creces los requisitos de durabilidad y desempeño.
No obstante, si la instalación se expone a agentes químicos agresivos o requiere una protección contra interferencias de muy alta frecuencia, conviene valorar alternativas con cubiertas de PUR o doble blindaje (trenzado + lámina). En entornos donde la vibración constante es una preocupación, añadir un método de fijación adicional al conector sería una medida prudente. En conjunto, el cable Fanakm ofrece una relación calidad‑precio adecuada para proyectos que buscan reducir tiempo de montaje sin sacrificar la robustez necesaria en la industria. Con las consideraciones mencionadas, lo recomiendo para cuadros de mando, sistemas de control de procesos y maquinaria donde la señal debe mantenerse estable y la instalación sea rápida y repetible.
