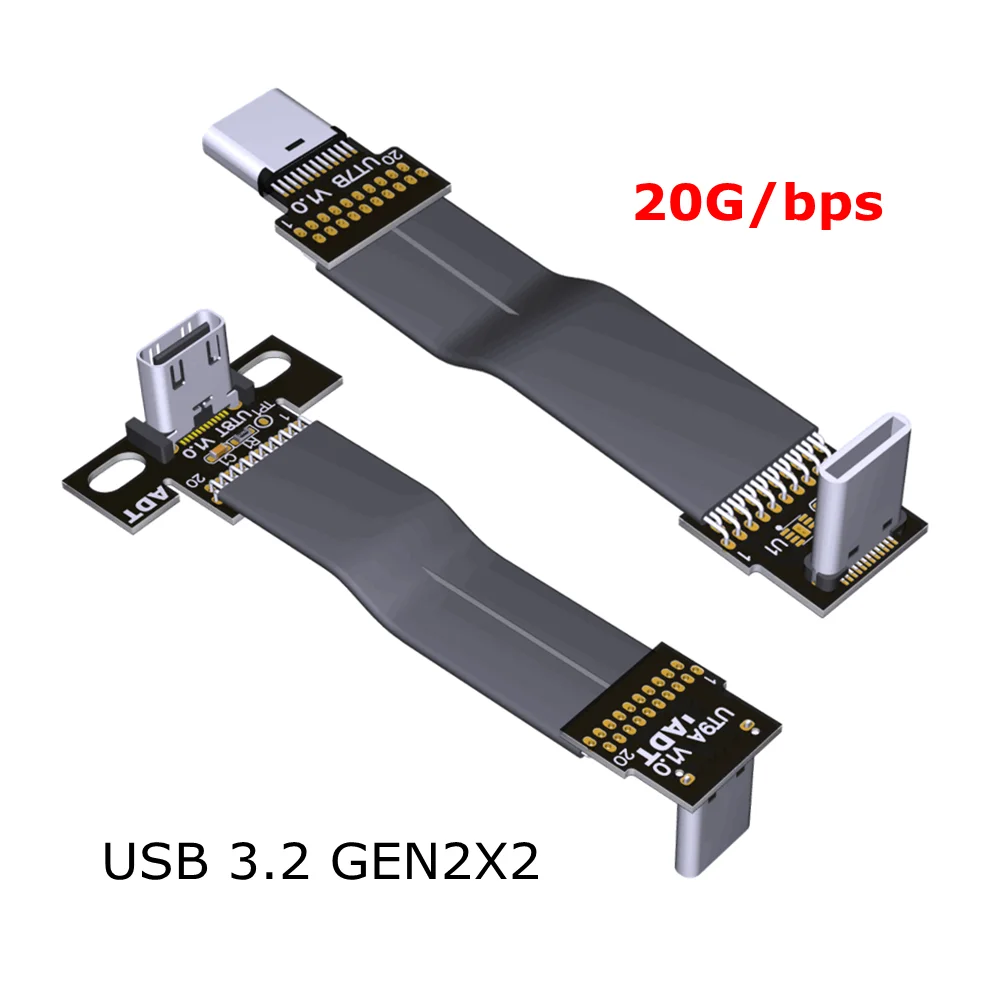

20G/bps FPV USB 2.0 Type-C USB-C 90 degree Adapter 3cm-300cm FPC Ribbon Flat Cable for Multicopter Aerial Photography
Brand name: ADT-LINK
Product name:USB 3.2 type C flat Cable
Product model:UTT-3.2 series
Transferspeed:support of increased bandwidth up to 20G/bps
Wire length:3 ~ 300 cm, the length can be customized,
Current capacity: 3A (measured to support 3A within 50cm, 1.5A within 1 meter)
Product applications: mobile phones, tablet computers, GPS navigators, storage devices, imaging devices, ROCK Pi 4 Raspberry Pi microcontroller development board, built-in USB device extension and adapter use, convenient for USB device charging and USB headset microphone extension transmission, etc. And other purposes.
Procurement Tips: Be sure to buy 1~2 samples first and then purchase in bulk after testing and verifying that they are correct.
Purchase restriction: This product is designed to connect to built-in USB devices. It is not suitable for general external use. It is limited to the product engineer to specify the purchase. Individual buyers should not place an order for purchase. This product has a fragile structure and is not suitable for civilian use.Please consider carefully before placing an order.

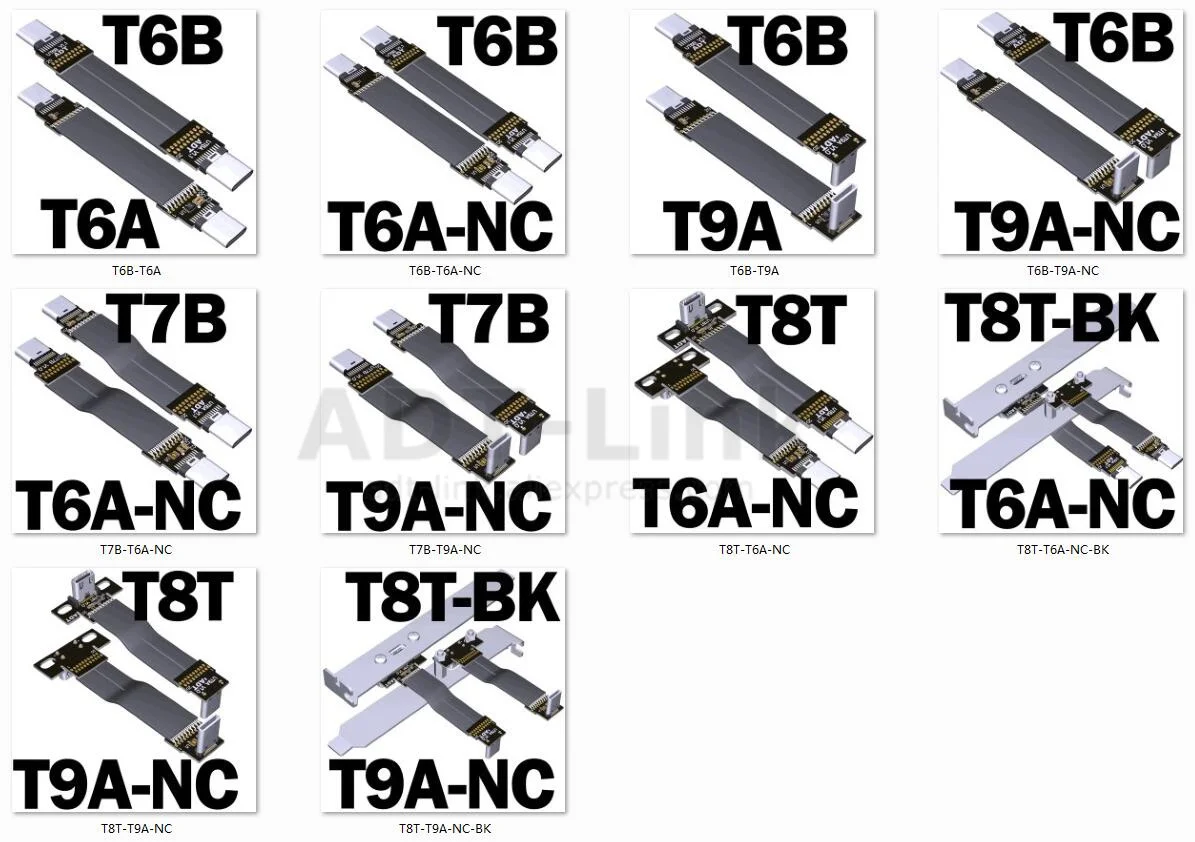

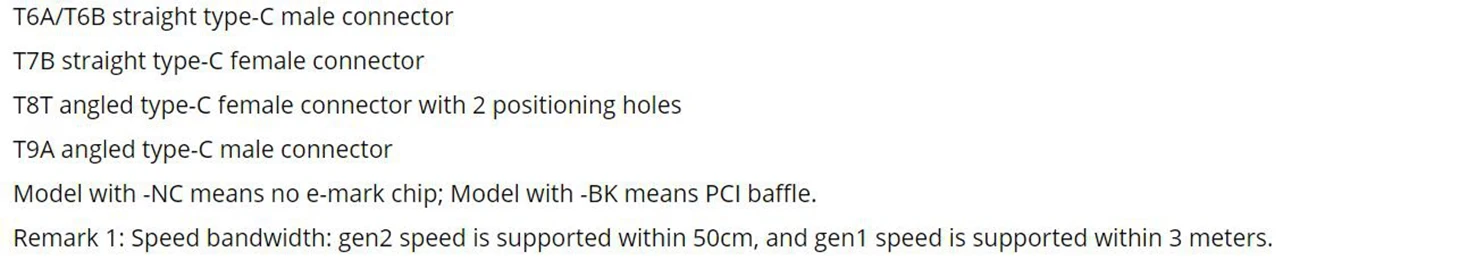

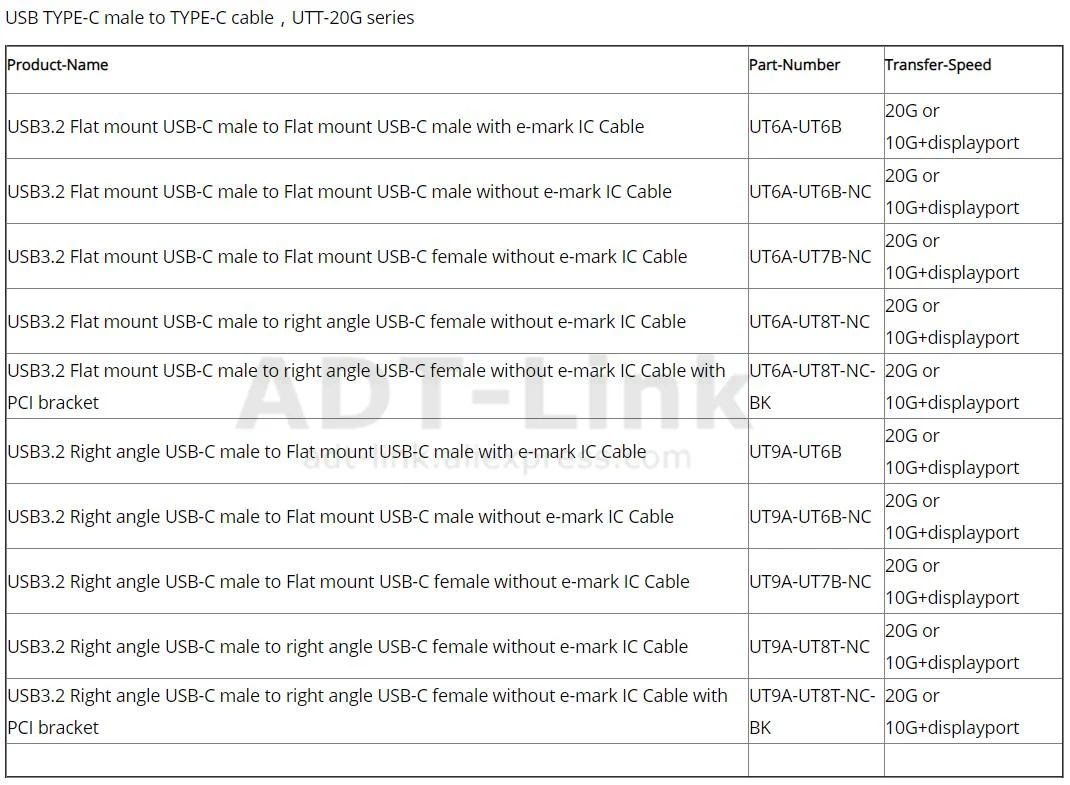

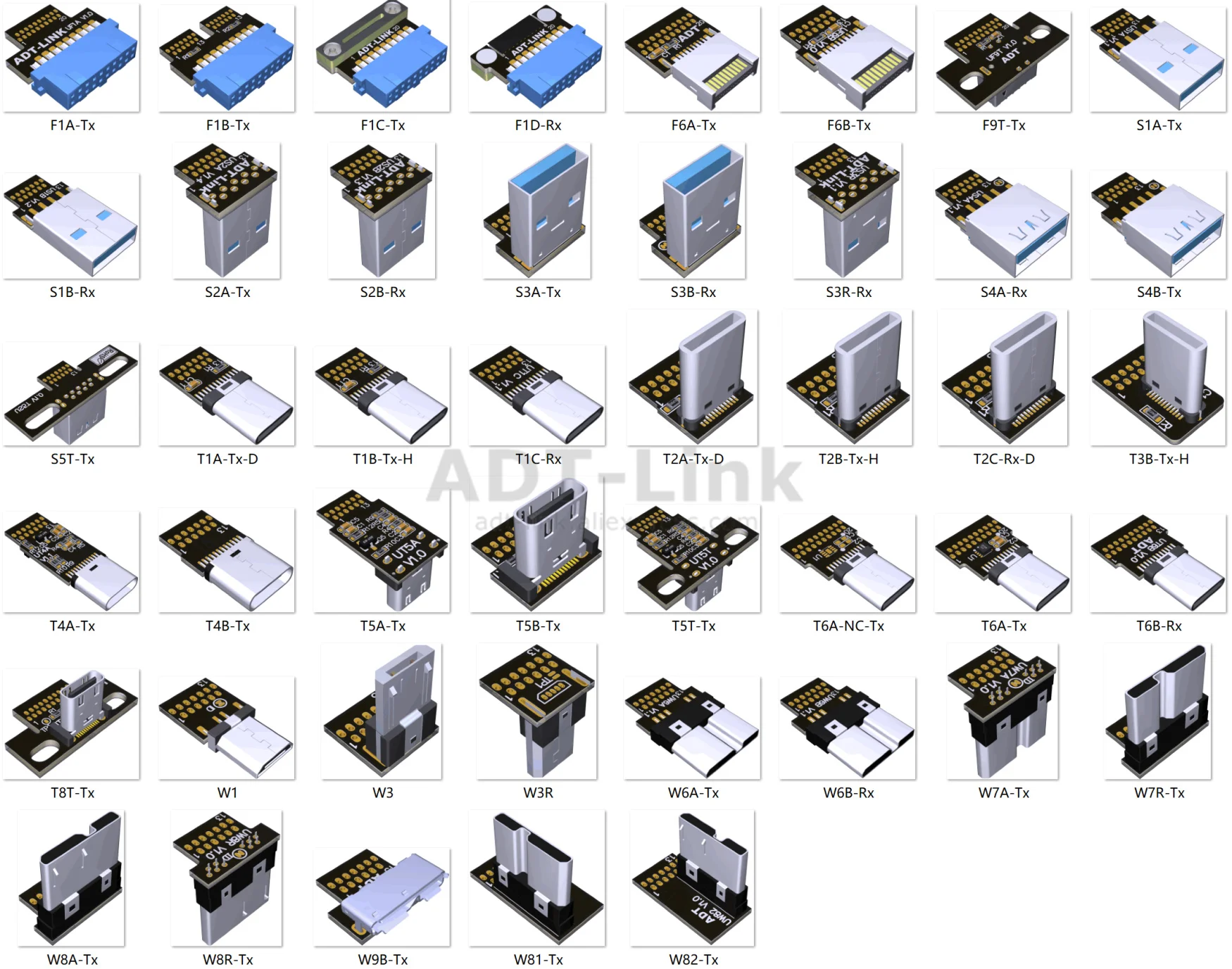

ADT USB series Part-Number Description:
S=USB-A ; C=USB-C ; W=USB-B ; F=USB-E
Cable length Description:

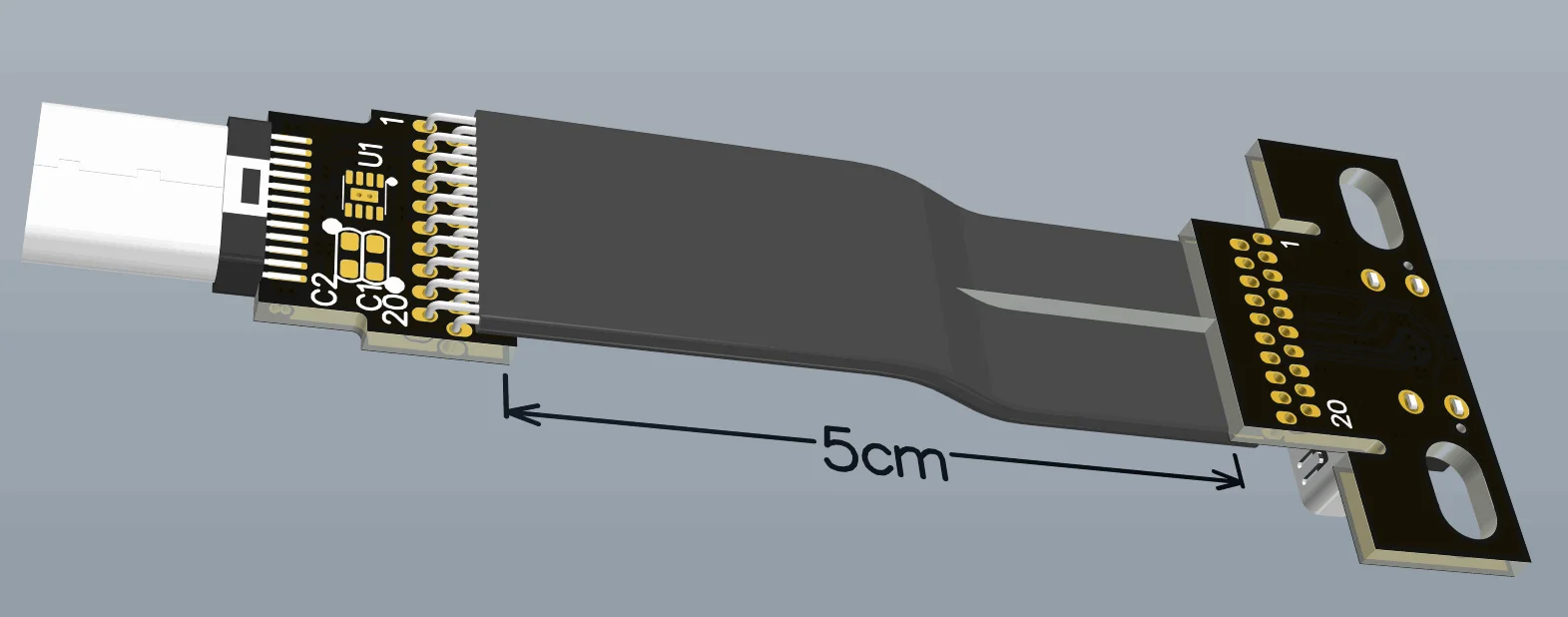

The length of the wire refers to the part of the visible wire. It does not include the PCB and the connector. For the wire length, please refer to the 5cm black arrow in the figure below.
Q&A:

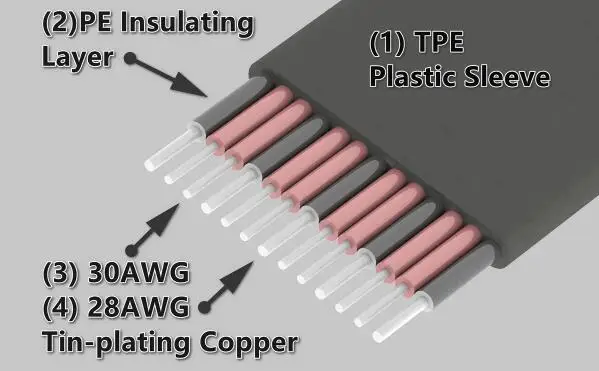

Is there any EMI shielding for Cable?
The extender utilizes the latest materials for EMI shielding with five sole flat cables design. This technique allows each cable to be fully covered by electromagnetic interference shielding with conducting polymer to guard against incoming or outgoing emissions of electromagnetic frequencies, minimize disturbance and degradation on performance, and reduce the weight of the extender.
Can wires and PCB connectors be split?
No, in order to purify the signal transmission and avoid the accident of wire falling off, our wire and PCB connectors is soldering and protected by the heat shrinkable tube sleeve, so the product can not be separated.

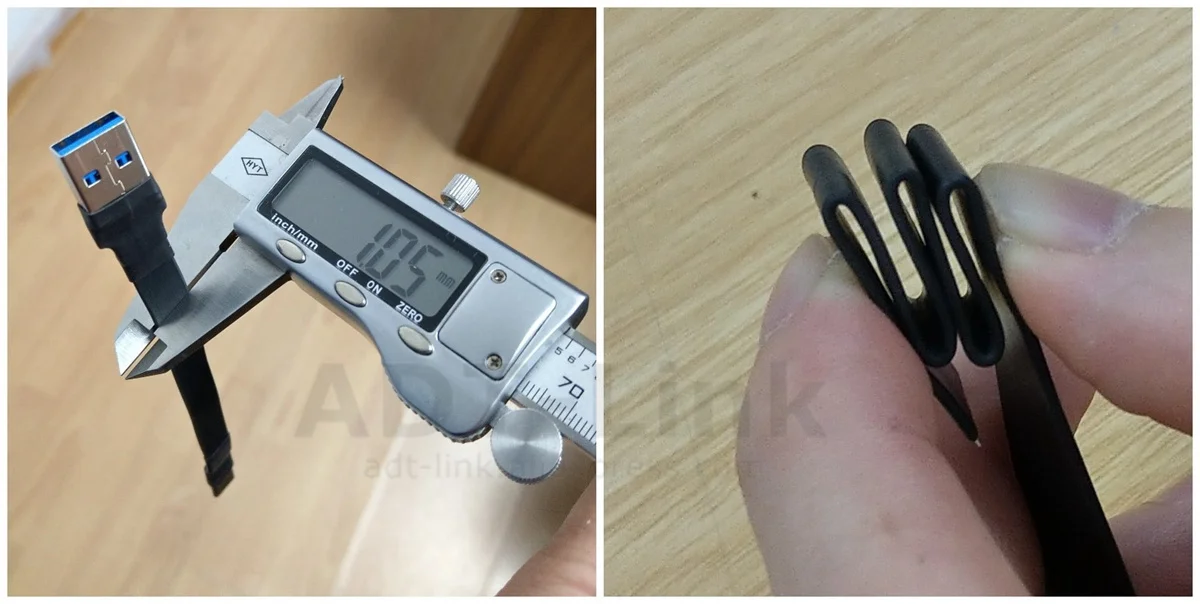

Cable thickness? Can it be bent?
The thickness of the wire is 1.05mm, and it can be bent and folded without affecting the use.
How many weights does the product have?
The weight of the wire 5cm is 1.57g. The weight of the connector and the PCB board is 7.45g (the specifications and models are numerous, for reference only)
Nombre de la marca: ADT-LINK
Nombre del producto: Cable plano USB 3,2 tipo C
Modelo del producto: serie UTT-3.2
Velocidad de transferencia: admite un mayor ancho de banda de hasta 20G/bps
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar,
Capacidad actual: 3A (medido para soportar 3A dentro de 50cm, 1,5a dentro de 1 metro)
Aplicaciones de productos: teléfonos móviles, tabletas, navegadores GPS, dispositivos de almacenamiento, dispositivos de imagen, placa de desarrollo de microcontrolador ROCK Pi 4 Raspberry Pi, extensión de dispositivo USB integrada y uso de adaptador, conveniente para carga de dispositivos USB y transmisión de extensión de micrófono de auriculares USB, etc. Y otros fines.
Consejos para compras: asegúrate de comprar 1 ~ 2 muestras primero y luego comprar al por mayor después de probar y verificar que son correctas.
Restricción de compra: Este producto está diseñado para conectarse a dispositivos USB integrados. No es adecuado para uso externo general. Se limita al ingeniero de producto para especificar la compra. Los compradores individuales no deben hacer un pedido para la compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. Considere cuidadosamente antes de realizar un pedido.
Descripción del número de pieza de la Serie USB ADT:
S=USB-A ; C=USB-C ; W=USB-B ; F=USB-E
Longitud del Cable Descripción:
La longitud del cable se refiere a la parte del cable visible. No incluye la PCB ni el conector. Para la longitud del cable, consulte la flecha negra de 5cm en la figura a continuación.
P & A:
¿Hay algún blindaje EMI para el Cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por un blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar la perturbación y la degradación del rendimiento, Y reduce el peso del extensor.
¿Se pueden dividir los cables y los conectores PCB?
No, para purificar la transmisión de la señal y evitar que el cable se caiga, nuestros conectores de cable y PCB están soldando y protegidos por la funda del tubo Termocontraíble,. Así que el producto no se puede separar.
¿Grosor del Cable? ¿Se puede doblar?
El espesor del cable es de 1,05mm, y se puede doblar y doblar sin afectar el uso.
¿Cuántos pesos tiene el producto?
El peso del cable de 5cm es de 1,57g. El peso del conector y la placa PCB es de 7,45g (las especificaciones y los modelos son numerosos, solo para referencia).
