Longitud del Cable
Color
Descripción

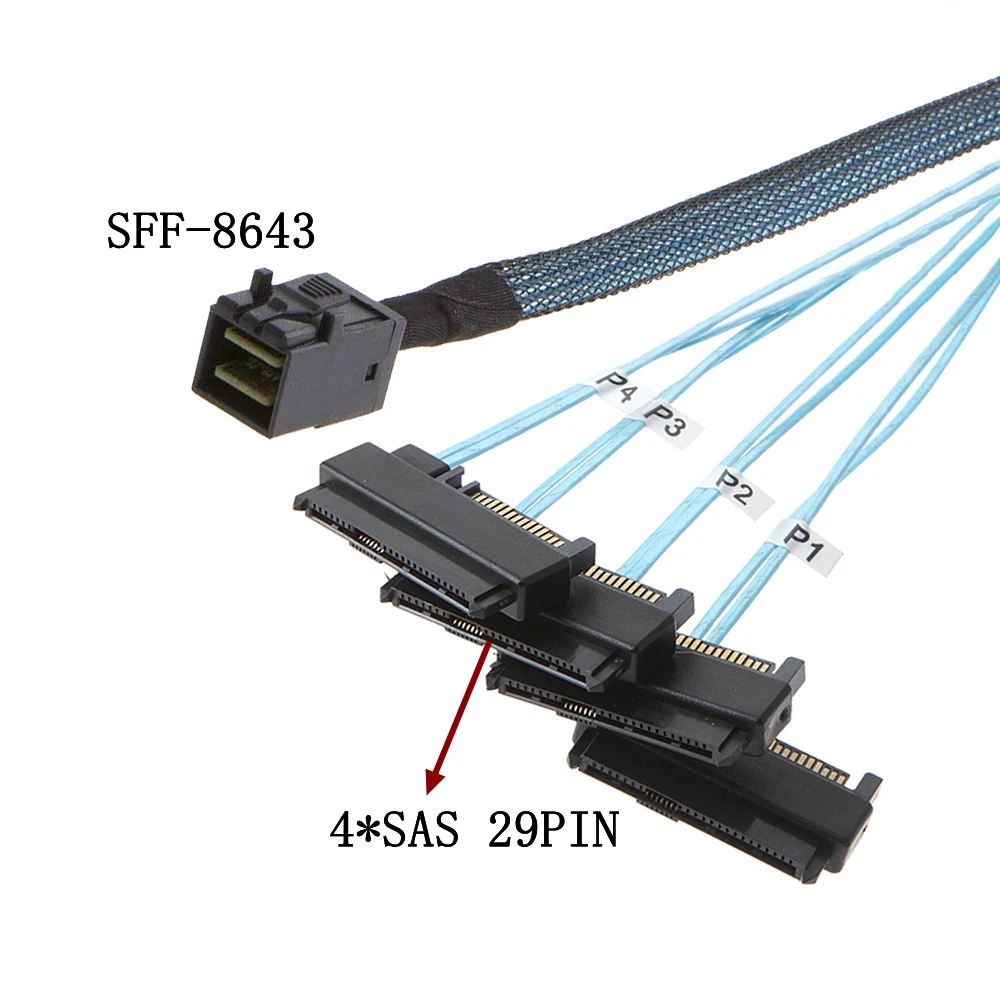

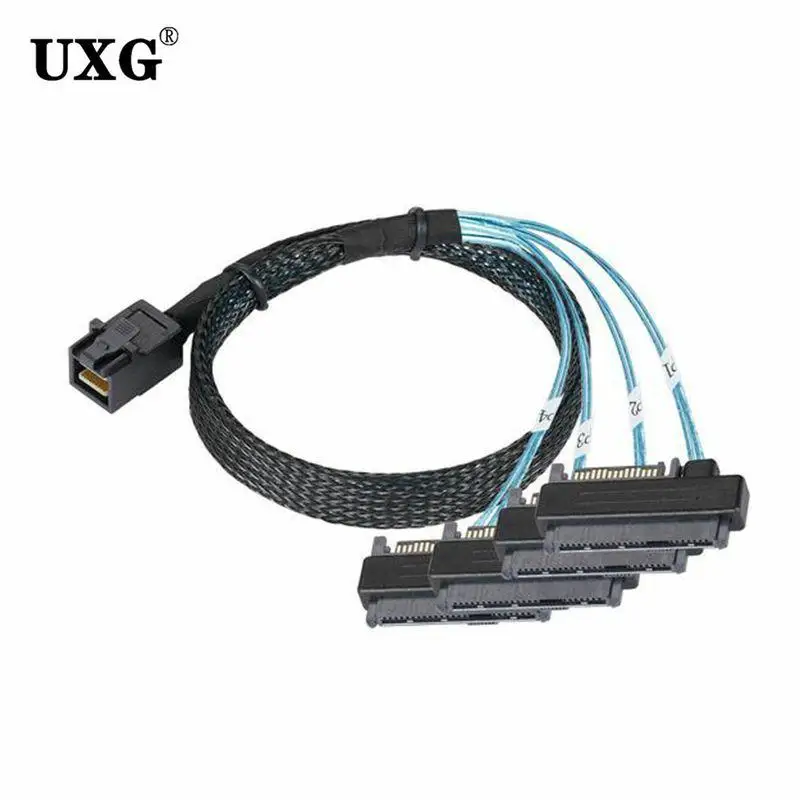

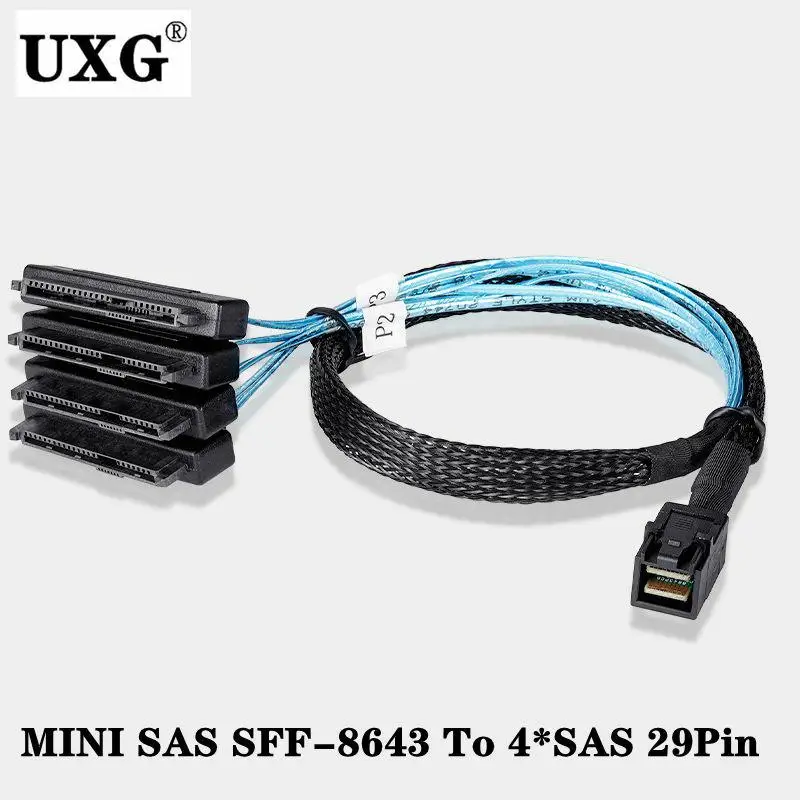

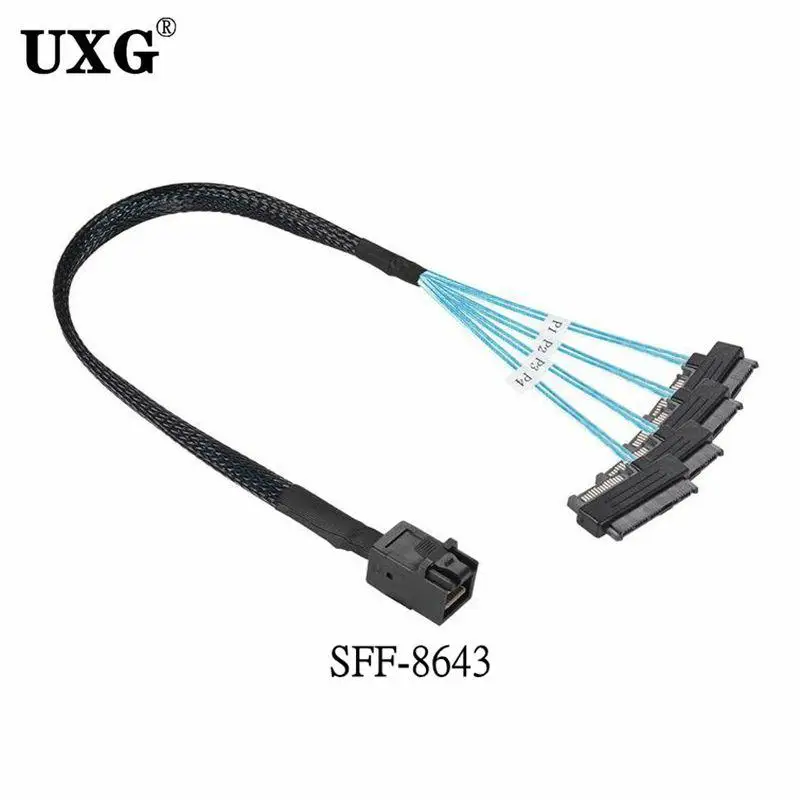

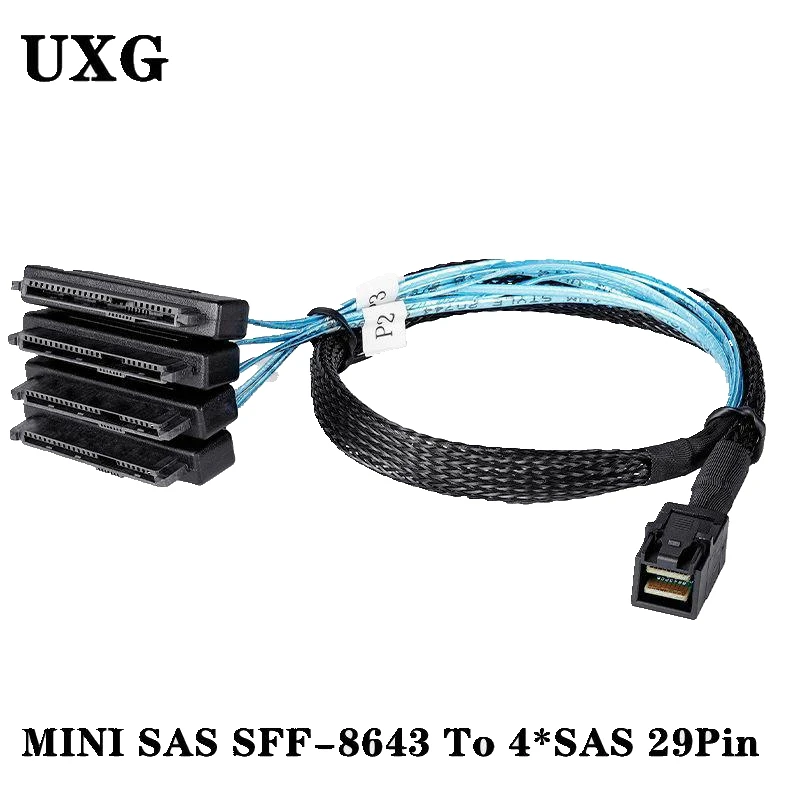

- Cables SAS SATA SFF-8643 a 4 SFF-8482 Conector interno Mini SAS HD a 4 SFF-8482 de 29 pines con puerto de alimentación SAS de 15 pines Cable de 12 GB/S
Nota:29 pines SFF-8482 es 7+7+15 pines, los 7 pines del medio están vacíos, no afecta su uso.
Especificaciones:
lado 1: Mini SAS sff-8643 interno
lado 2: (4) conectores SFF-8482 de 29 pines con puerto de alimentación SAS de 15 pines
cable: 30awg
longitud del cable: 0,5/1 metro
Color del cable: negro y azul.
Descripción

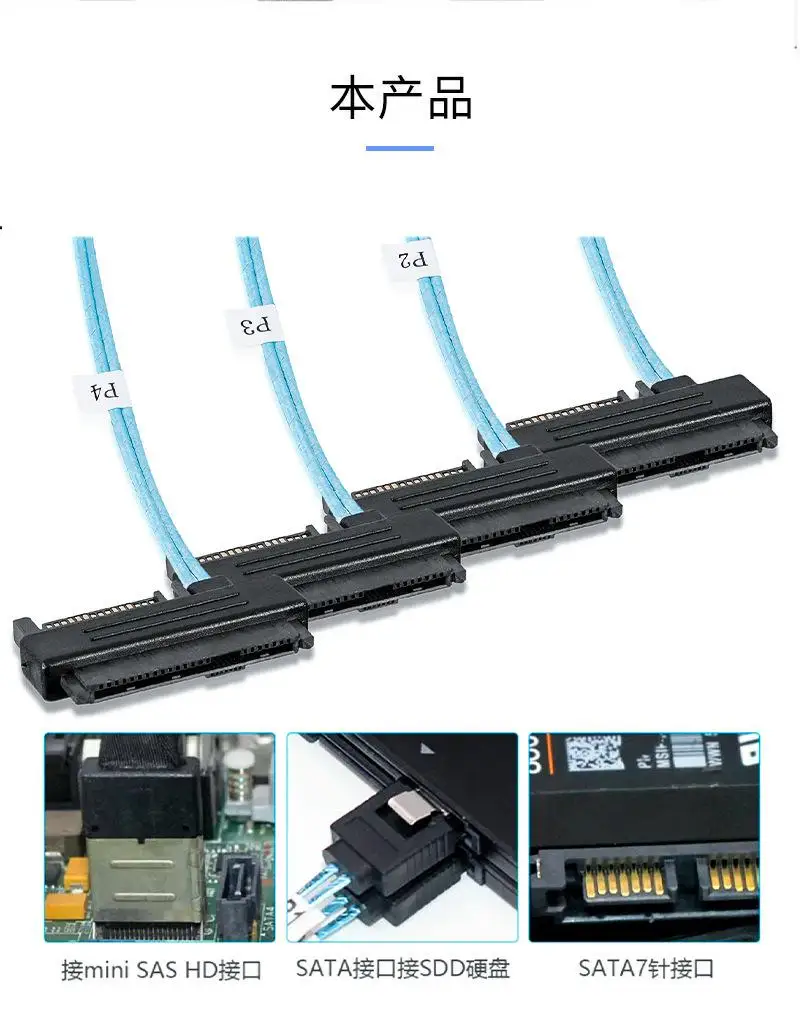

Conectores internos Mini SAS SFF-8643 a (4) SFF-8482 de 29 pines con alimentación que conecta un controlador SAS (SFF-8643) a cuatro discos SATA/SAS (SFF-8482)
Tenga en cuenta que Mini SAS (SFF-8643) es host, 4 SAS 29 (SFF-8482) es el objetivo, Mini Serial conectado SCSI x4 (SFF-8643) interno a (4) x1 (SFF-8482) Serial conectado SCSI (controlador basado) cables de salida
Antes de comprar este cable, asegúrese de que el Mini SAS (SFF-8643) esté en su placa base o controlador RAID.Si el Mini SAS (SFF-8643) está en su backplane, este cable no funcionará con ellos
Mini SAS (SFF-8643) se conecta al controlador, 4 SAS se conecta al disco duro (controlador de disco duro)
Aplicaciones
Datos/Comunicaciones
1.RAID (matriz redundante de discos independientes)
2.Postaciones de trabajo
3.Servidor de montaje en rack
4.Servidores
5.Rack de almacenamiento
Características y beneficios
1.Velocidad de transmisión 12 Gbps.
2.Cumple con la especificación SAS3.0.
Rendimiento mecánico
Fuerza de acoplamiento y fuerza de desacoplamiento
Condición: EIA 364-13.Insertar y extraer a una velocidad de 25 mm/minuto.
Fuerza de acoplamiento: 55 N máximo.
Fuerza de desacoplamiento: 49 N máximo.
Rendimiento eléctrico
1.Clasificación actual de contacto
Máximo de 0,5 amperios por pin cuando está acoplado.
2. Clasificación de voltaje
30 VCA por contacto cuando está acoplado o sin acoplamiento.
3. Resistencia de contacto
30 mohmios máx.inicial, máximo de 15 mohm después de la prueba de tensión.
4. Voltaje de resistencia dieléctrica
500 VCA durante 1 minuto sin avería.
5.Resistencia de aislamiento
1000 Mohm mínimo.
Integridad de la señal
1.Impedancia del conector acoplado: 100 ohmios ±15%
2.Impedancia absoluta del cable: 100 ohmios ±10%
3.Coincidencia de pares de cables: ±5 ohmios
4.Impedancia de modo común: 25 a 40 ohmios
5.Pérdida de inserción: -6 dB máximo hasta 4,5 Ghz; 11 dB máximo hasta 9 Ghz.
6.Diafonía: -35 dBhasta 6Ghz
Cumplimiento Ambiental del Producto
RoHS2.0:Cumple con
ChinaRoHS:Sí
ALCANCE SVHC:SíEstado bajo en halógeno:No revisado
