Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado este conjunto como solución de sustitución en instalaciones con servomotores Mitsubishi de las familias MR-J3, MR-J4 y MR-JE, tanto en máquinas con movimientos repetitivos como en puestos donde el motor queda instalado a varios metros del armario eléctrico. Su función es sencilla, pero crítica: mantener una conexión fiable entre el servomotor y el servoamplificador, cubriendo tanto la alimentación de potencia como la línea de freno cuando el motor incorpora este sistema.
El conjunto reúne el cable de potencia MR-PWS1CBL y el cable de freno MR-BKS1CBL. Esta combinación resulta práctica porque evita tratar la alimentación y el control del freno como dos compras independientes, algo especialmente útil durante una reparación urgente o cuando se desea mantener un repuesto completo en el almacén de mantenimiento.
En aplicaciones industriales, un cable de este tipo no se puede valorar únicamente por si el conector encaja. También importa su comportamiento frente a flexiones repetidas, vibraciones, torsiones, presencia de aceite y manipulación durante las intervenciones en el armario eléctrico. Una conexión deficiente puede provocar síntomas difíciles de diagnosticar, desde alarmas relacionadas con el freno hasta fallos intermitentes de comunicación o del sistema de realimentación.
Calidad de construcción y materiales

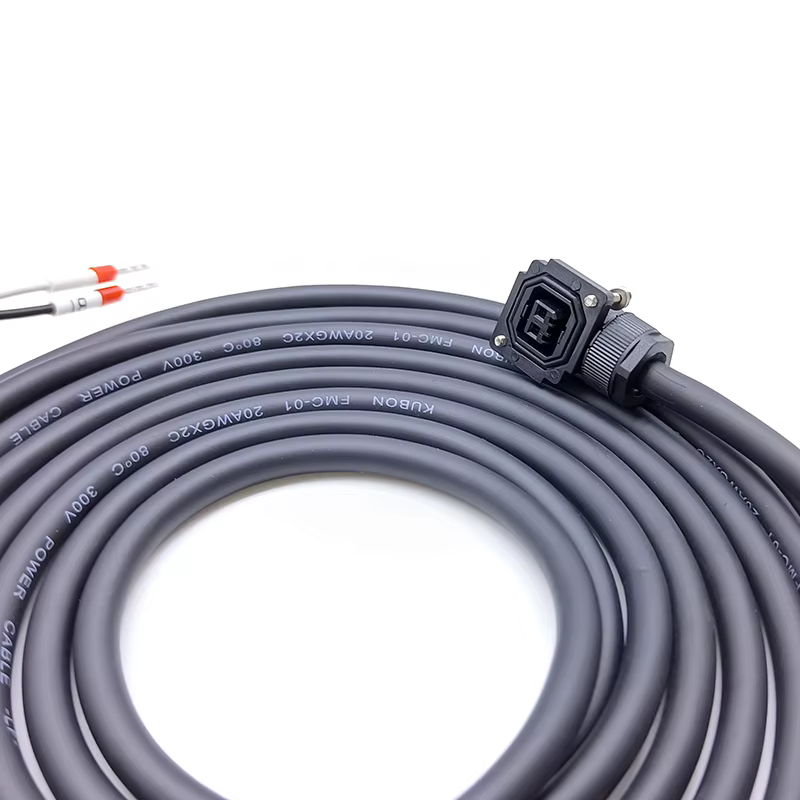

La construcción está orientada claramente a maquinaria industrial. Los conectores específicos para servomotor y servoamplificador permiten realizar una conexión definida, sin recurrir a terminales improvisados ni a adaptadores que puedan introducir puntos débiles. En una sustitución de campo, esta compatibilidad mecánica es tan importante como la eléctrica, ya que reduce el riesgo de errores de cableado y facilita devolver la máquina a servicio.
Durante el montaje, he prestado especial atención a la salida del cable junto al conector. Es una zona sometida a esfuerzos considerables cuando el cable se instala en una cadena portacables o se realizan ajustes de posición. Conviene evitar radios de curvatura demasiado cerrados y no utilizar el propio conector como punto de apoyo para tirar del cable.

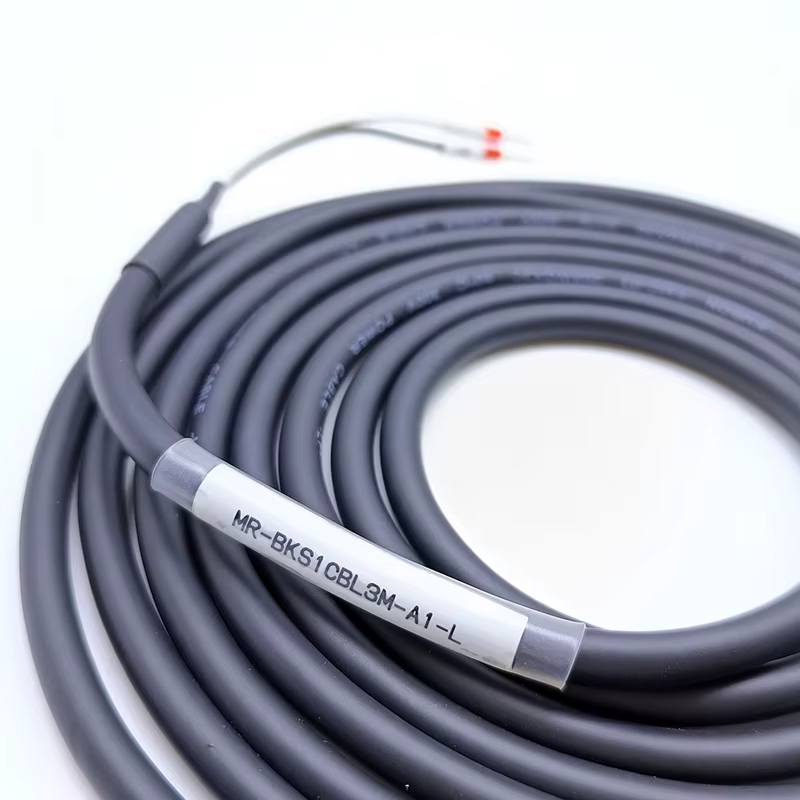

La longitud es otro aspecto constructivo relevante. Las variantes asociadas a A1-L y A2-L no deben interpretarse como una simple diferencia comercial, sino como una característica que condiciona la instalación. Un cable demasiado corto queda sometido a tracción y puede transmitir esfuerzos al conector; uno excesivamente largo puede acumularse dentro de la cadena, rozar con otros conductores o dificultar la disipación y el ordenado del cableado.
No utilizaría este repuesto como sustituto universal para cualquier servomotor Mitsubishi. Aunque las familias MR-J3, MR-J4 y MR-JE comparten determinadas soluciones de conexión, la referencia grabada en el cable original y el tipo exacto de motor deben confirmar la elección.
Compatibilidad y rendimiento

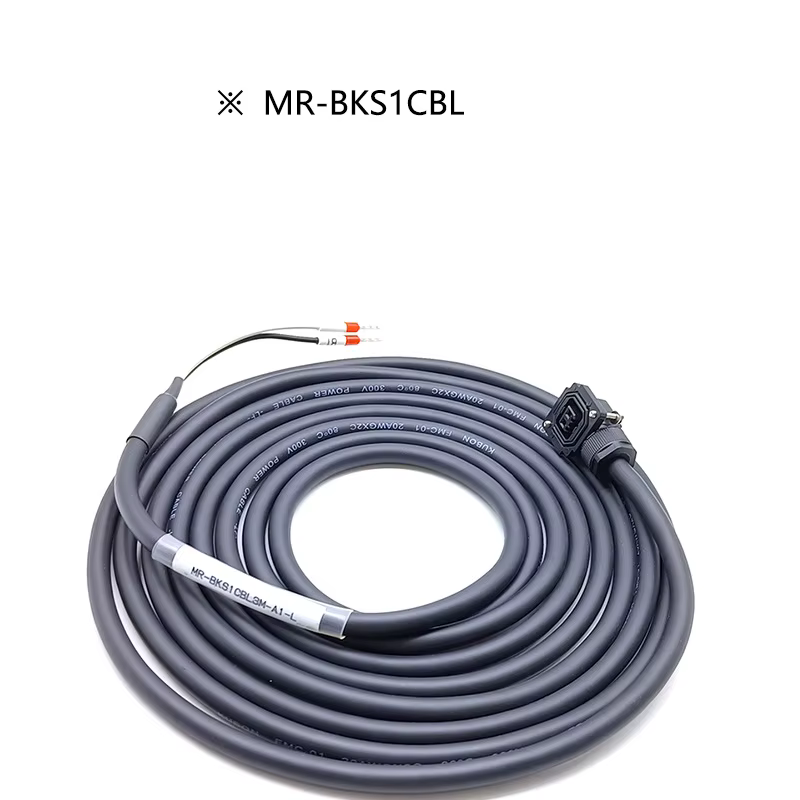

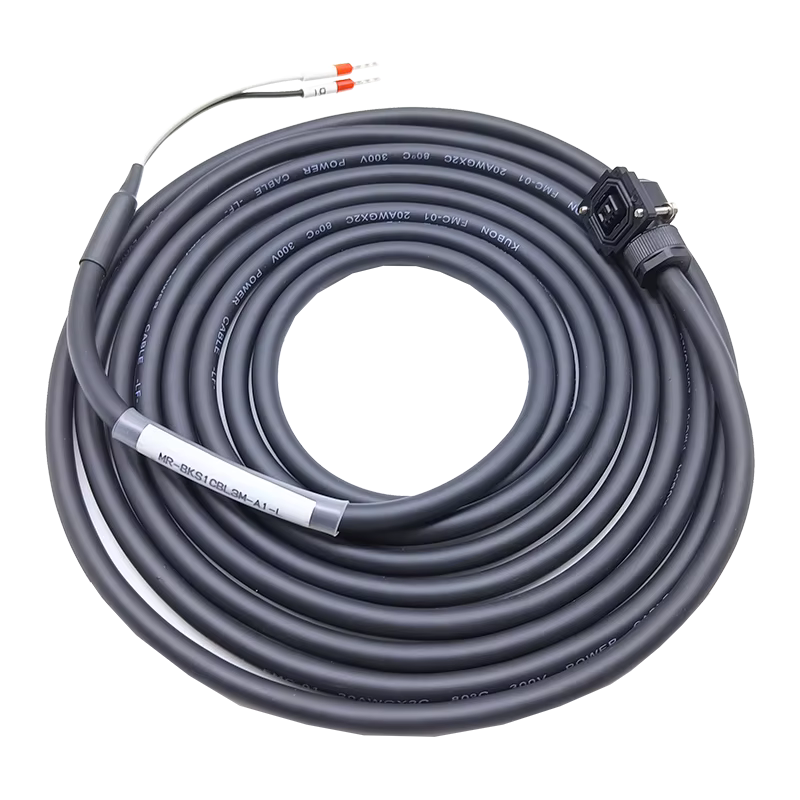

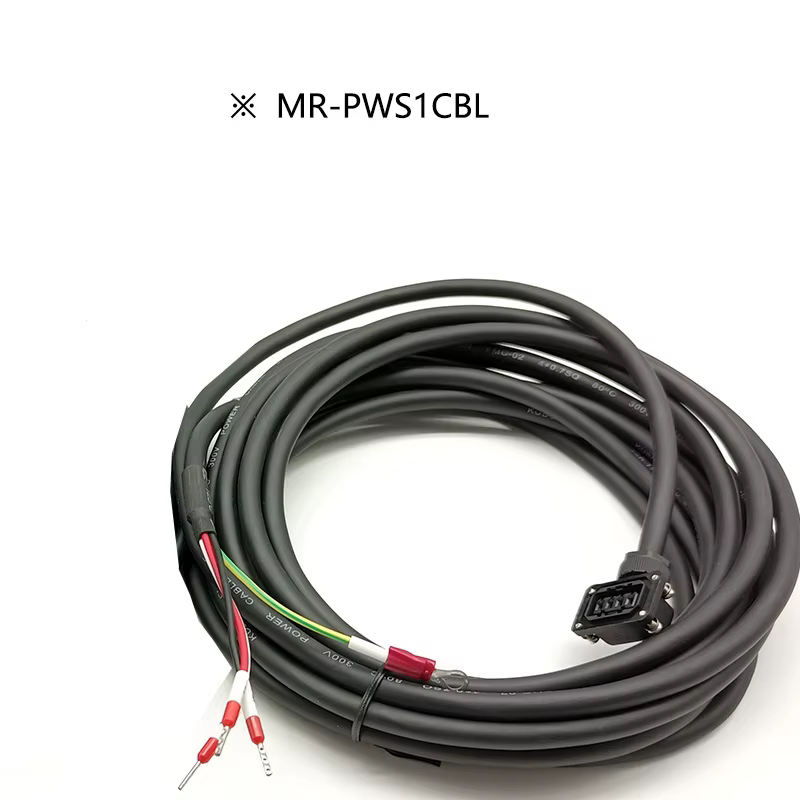

La compatibilidad indicada abarca las series MR-J3, MR-J4 y MR-JE, siempre que la referencia concreta coincida con el sistema instalado. El MR-PWS1CBL se encarga de la conexión de potencia entre el motor y el amplificador, mientras que el MR-BKS1CBL se utiliza para la línea de freno en motores que incorporan brake.
En una configuración con motor sin freno, la línea adicional puede no ser necesaria. En cambio, cuando el eje debe quedar retenido al retirar la alimentación, prescindir del cable de freno no es una opción válida. Antes de comprar, comprobaría la placa del motor, la referencia del cable retirado y el esquema eléctrico de la máquina.
Lo he considerado especialmente adecuado para:
- Ejes instalados en cadenas portacables con movimiento repetitivo.
- Sustituciones preventivas durante una parada programada.
- Reparaciones de emergencia en máquinas de producción.
- Montajes en los que el armario eléctrico y el motor están separados varios metros.
- Renovaciones en las que se quiere conservar la configuración de conectores original.
En funcionamiento, el beneficio principal no está en aumentar el rendimiento del servomotor, sino en recuperar la estabilidad de una instalación que presenta fallos de conexión, desgaste o daños en el aislamiento. Un cable correctamente seleccionado evita diagnósticos erróneos y permite que el servoamplificador trabaje dentro de las condiciones previstas por el fabricante.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Integra las conexiones de potencia y freno necesarias para configuraciones con motor frenado.
- Está destinado específicamente a las familias MR-J3, MR-J4 y MR-JE.
- Facilita una sustitución directa cuando se conserva la referencia adecuada.
- Reduce el tiempo de intervención frente a reparar conductores o reutilizar conectores dañados.
- Resulta apropiado como repuesto de mantenimiento para instalaciones críticas.
Aspectos mejorables:
- La elección de longitud exige atención; no basta con conocer la serie del servoamplificador.
- El cable de freno solo es necesario en determinados motores, por lo que el conjunto puede no resultar imprescindible para todas las instalaciones.
- No se deben asumir características de flexión, blindaje o resistencia química que no estén confirmadas para la referencia exacta.
- La compatibilidad entre familias no elimina la necesidad de revisar conectores y referencias completas.
Frente a un cableado confeccionado en taller, esta solución ofrece menos margen de personalización, pero aporta una conexión más rápida y ordenada. Para una instalación fija y sencilla, un cable fabricado a medida podría ajustarse mejor en longitud; para una máquina en producción, el recambio con conectores compatibles suele reducir riesgos y tiempo de parada.
Veredicto del experto
Considero este conjunto una opción lógica para sustituir cables deteriorados en sistemas servo Mitsubishi MR-J3, MR-J4 y MR-JE, especialmente cuando la máquina trabaja con ciclos repetitivos y una avería de cableado puede detener la producción. Su principal valor está en la compatibilidad específica, la integración de potencia y freno y la facilidad de sustitución.
Antes de instalarlo, desconectaría completamente la alimentación, esperaría el tiempo de descarga indicado para el equipo y documentaría la posición de cada conexión. También comprobaría que el cable no quede sometido a tracción, que la cadena portacables tenga espacio suficiente y que ningún tramo roce con elementos móviles.
Mi recomendación es verificar siempre la referencia completa, la longitud, el tipo de motor y la presencia de freno. Con esas comprobaciones, es un repuesto técnicamente apropiado para mantenimiento correctivo y preventivo, sin necesidad de modificar el cableado original de la máquina.
