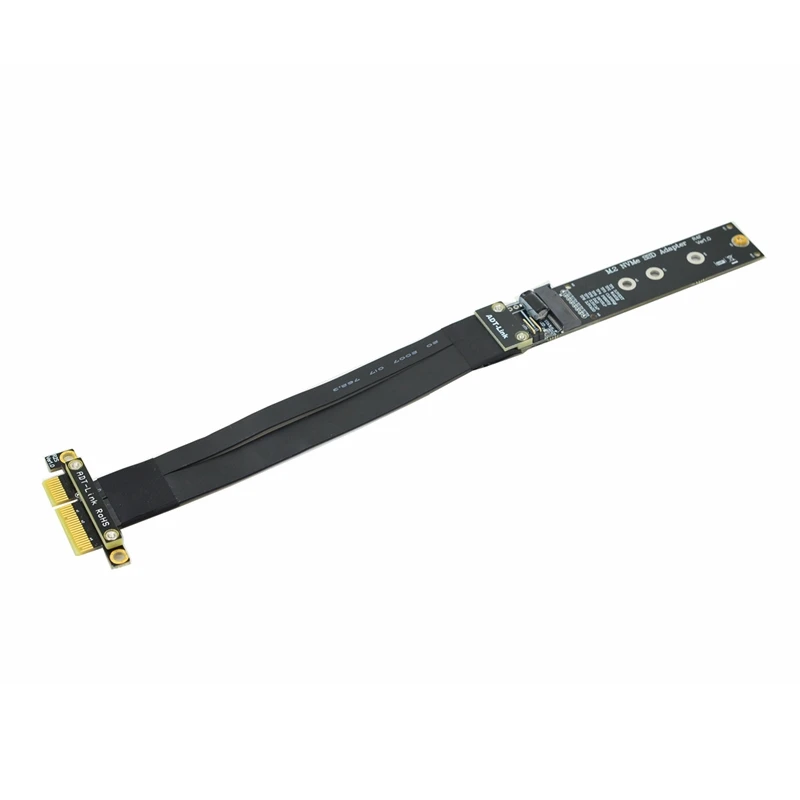

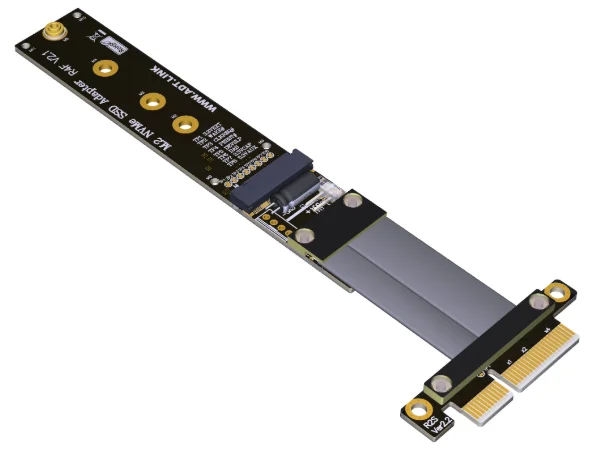

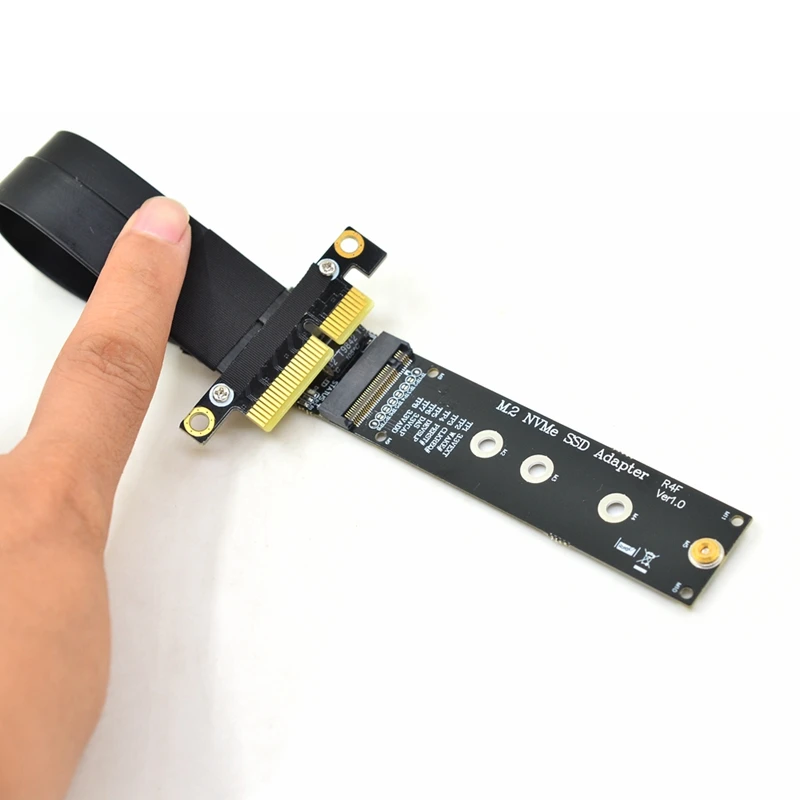

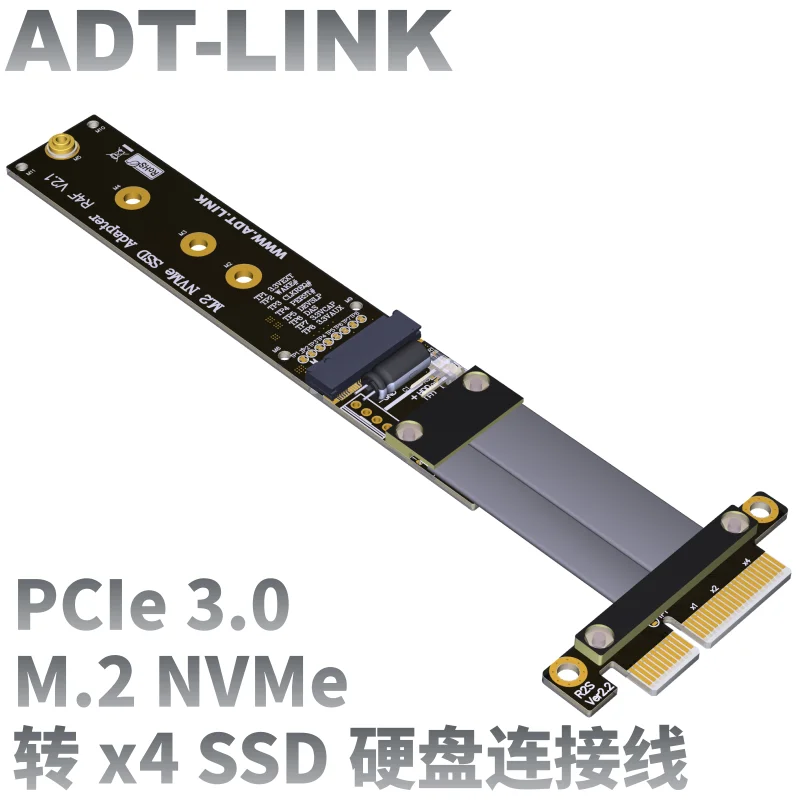

Cable de extensión ADT-Link M.2 NVMe SSD a PCIe X4

Nombre de la marca: ADT-LINK

Nombre del producto: cable de extensión PCIe X4 a M.2 NVMe Key M

Modelo del producto: R24SF

Velocidad de transferencia: velocidad completa PCIe3.0 X4, 32G/BPS (máx.)

Longitud del cable: 10 ~ 100 cm, la longitud se puede personalizar

Aplicación: tarjetas SSD M.2 NVMe a extensión PCIe X4

Descripción de la longitud del cable:

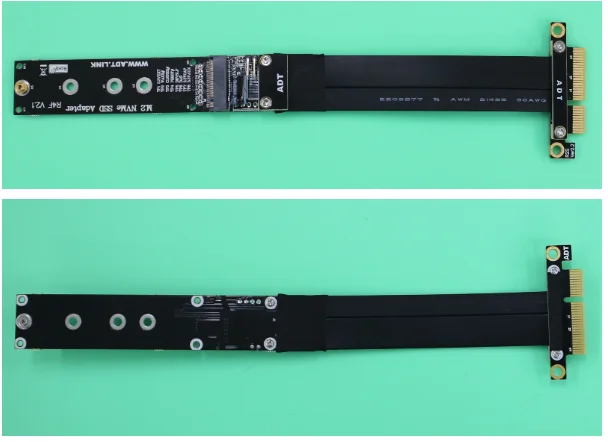

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 8cm en la siguiente figura.

Ventaja del producto:

1. Ventajas del cable: utilizando el cable de patente alemana importado, utilizando los conectores Lotes importados de Taiwán, soporte de alta frecuencia PCIe 3,0 X16 8G/BPS transferencia estable.
2. Longitud del cable: se puede personalizar a 80 cm de 5 cm, nuestro cable tiene una baja impedancia, el cable por debajo de 60cm puede ser estable en PCIe3.0 lectura y escritura a velocidad completa.
3. Señal Diferencial sin diseño de orificio, no hay problema de interferencia de atenuación de señal en una capacitancia parásita e inductancia parásita, no habrá más microcortocircuito CAF, el cable es duradero.
4.PCB utiliza alta frecuencia de baja resistencia de materiales con alta calidad, PCB con placa de alta TG, espesor de cobre espesado a 1 oz, chapado de oro con suficiente oro, buen rendimiento conductivo, puede reducir la oxidación de mayor impedancia causada por la pantalla azul de choque.

Aviso de compra:

1. Debe identificar la dirección cuando conecte este cable. No invierta ni doble, evite que el equipo se queme.

2. Todos los tipos de placa base y el estado del equipo, como la capacidad de conducción de la señal, son diferentes, los resultados de nuestra prueba no garantizan que sean los mismos que los resultados de su prueba. Debe saber que, siempre que use un cable de extensión, la señal tendrá una pérdida. El comprador que lo requiera perfectamente, por favor no compre.

3. La tarjeta gráfica o placa base es un equipo electrónico que aumentará con el tiempo y el envejecimiento oxidativo. Se volverá más inestable si se conecta un cable de extensión. No es compatible con el equipo antiguo. El dispositivo tiene más de cuatro años, por favor no lo compre.

4. Solo uso para pruebas de productos,Si para otros fines o no tiene capacidad de bricolaje, Por favor, no compre.

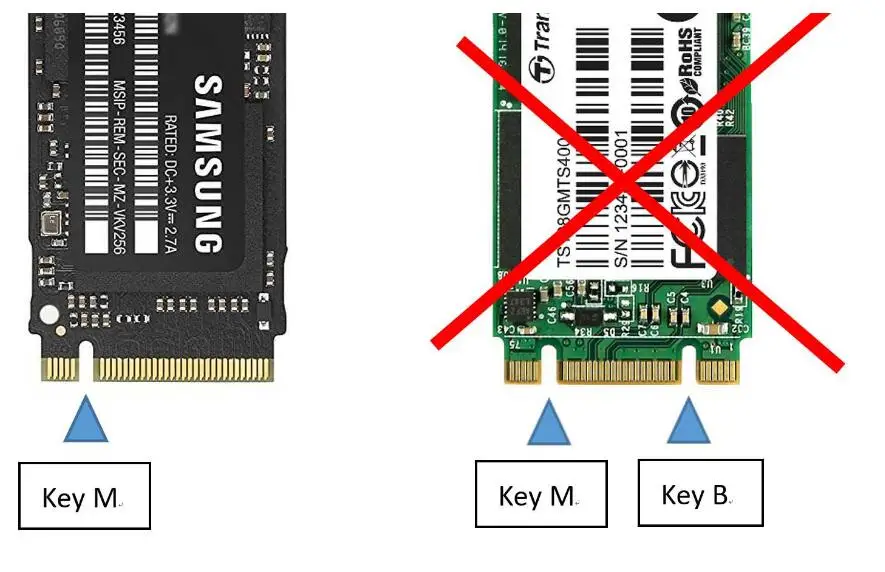

5.Solo admite un espacioM-key NVMe SSD, no admite dos huecos BM-key SATA SSD.

Resumen de problemas técnicos

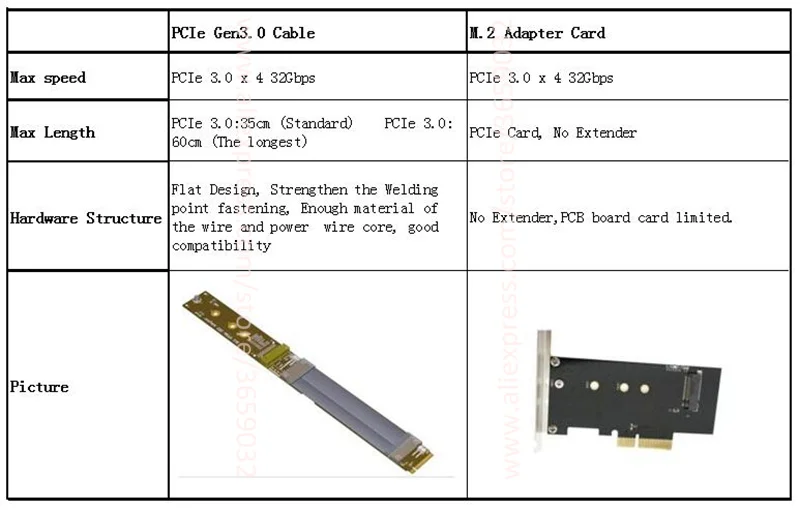

1. ¿Cuál es la diferencia entre varios de los cables de extensión PCIe comunes?

2. ¿Qué tal la calidad del cable?

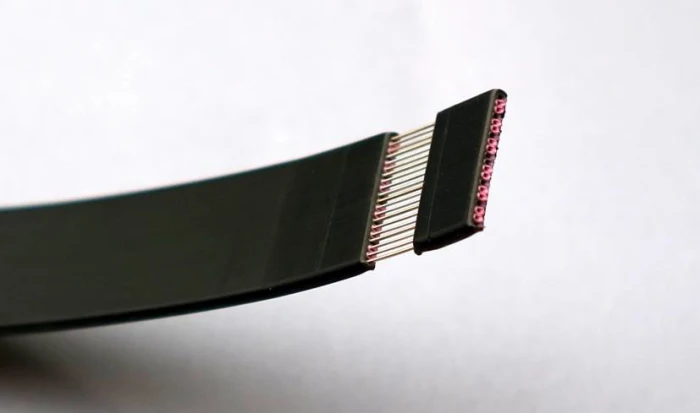

El grosor del cable es de 1,4mm, la dureza es más dura, se puede doblar, no afecta el uso. Nuestro cable está blindado, utiliza los avanzados polímeros conductores de blindaje EMI, nuevo tipo de material utilizado para el blindaje EMI, diseño de cable plano. Esta tecnología permite que cada cable esté completamente cubierto por el blindaje de interferencia electromagnética del polímero conductor, poca interferencia y degradación del rendimiento, y reduce el peso del expansor.

Foto:

3. ¿Cuál es la compatibilidad de nuestro cable?

Admite todo tipo de TARJETAS gráficas, no elija la tarjeta, no hay problemas de compatibilidad.

4. ¿Por qué nuestro cable de extensión PCIe tiene un problema de pérdida?

Cuanto más corto sea el cable, más fuerte será la señal. Cuanto más largo sea el cable, la atenuación de la señal, la interferencia y el retraso de la señal se harán aparentes, estos tres grandes problemas son la causa de la pérdida. La Longitud del cable por debajo de 60cm puede funcionar a PCIe3.0 a toda velocidad, más de 70cm de atenuación de la señal.

Líneas extendidas 10cm de largo pérdida de aproximadamente 0.1%, 20cm de largo pérdida de aproximadamente 0.2%, 30cm de largo pérdida de aproximadamente 0.3%.

5. ¿Por qué la tarjeta gráfica x16 mide solo X4 o x8?

Aunque nuestra placa base tiene una interfaz de 16x, es posible que los pines de las ranuras PCIe de la placa base no estén completos, no puede alcanzar x16, solo la velocidad X4 o x8. Por lo tanto, influye en el rendimiento de la tarjeta gráfica.

Medición del rendimiento del producto: X1 30%; X2 55%; X4 90%; x8 99.5%; x16 100%.
