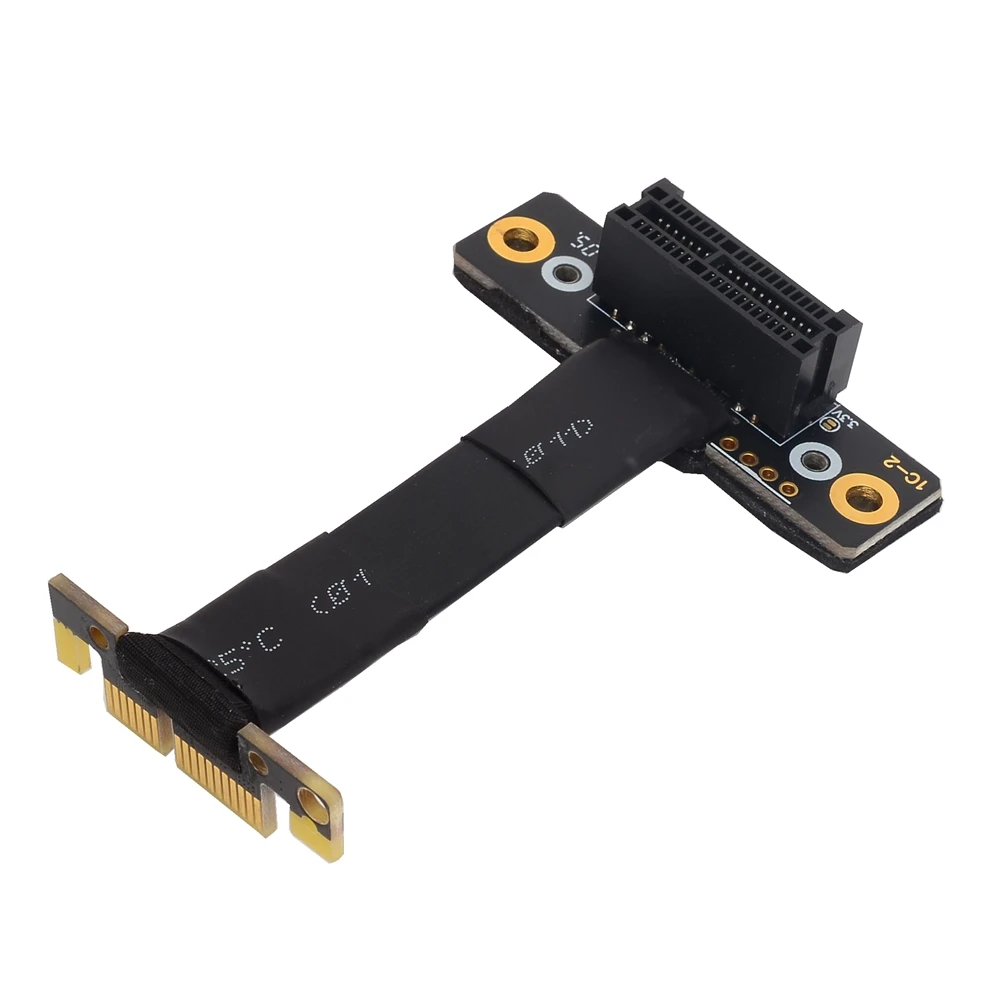

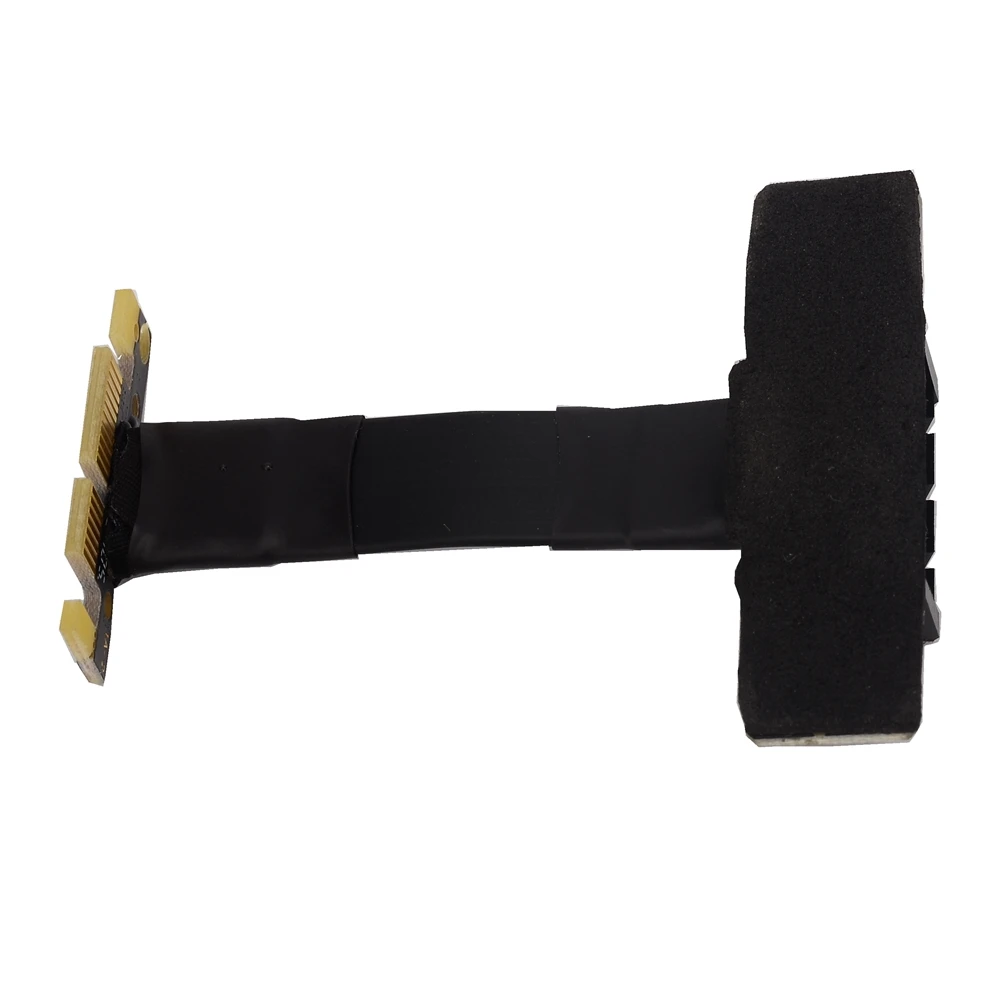

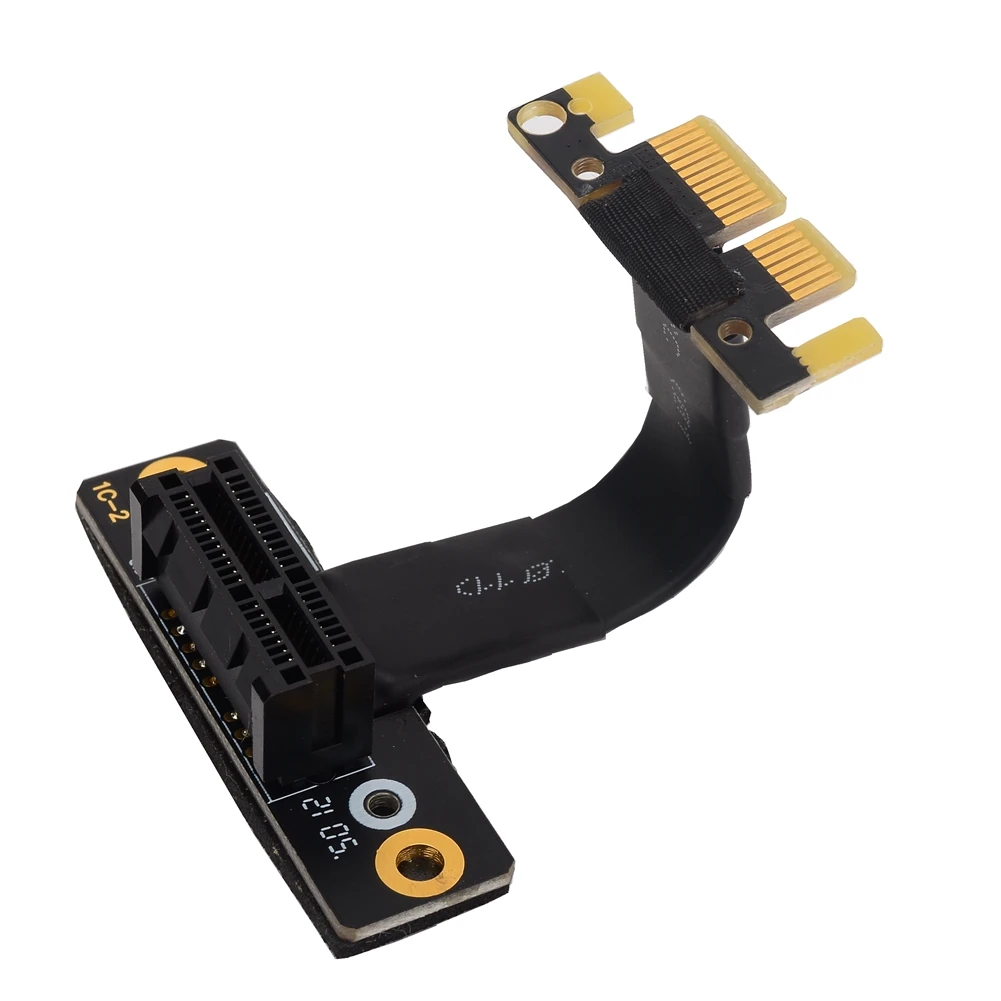

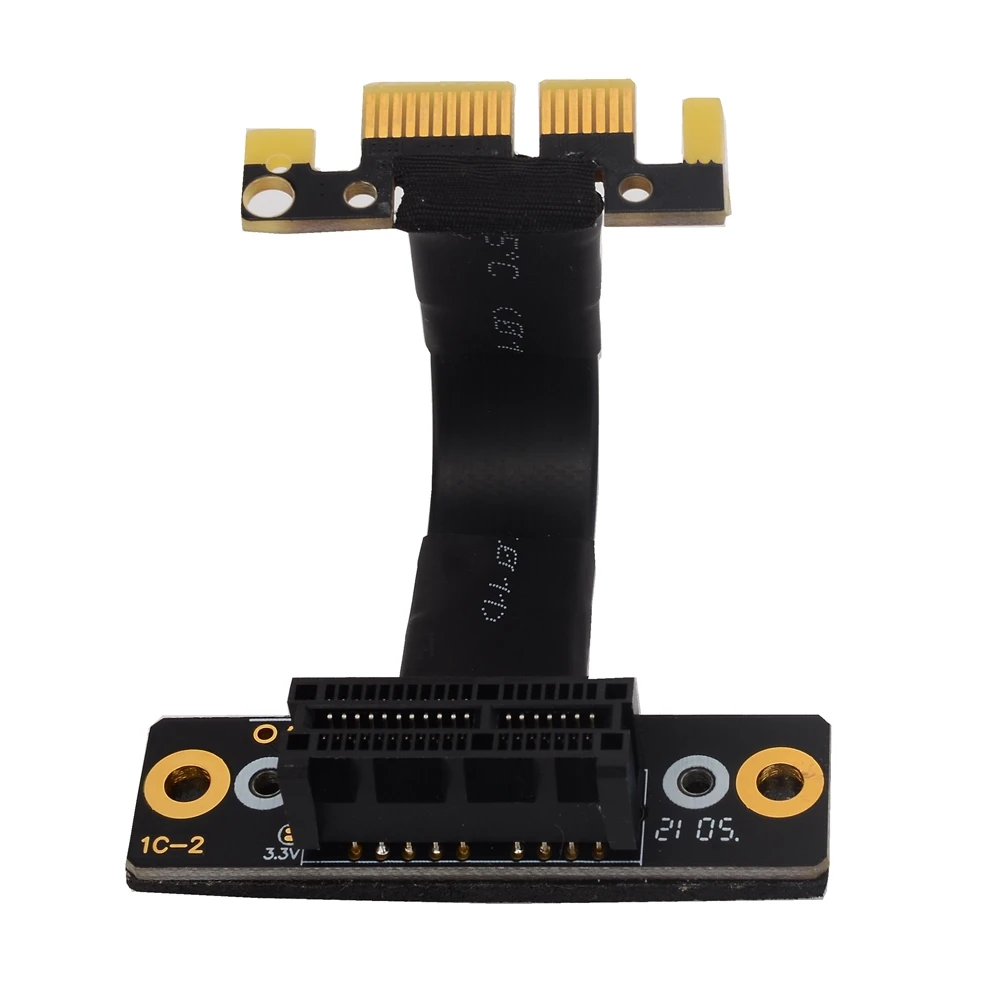

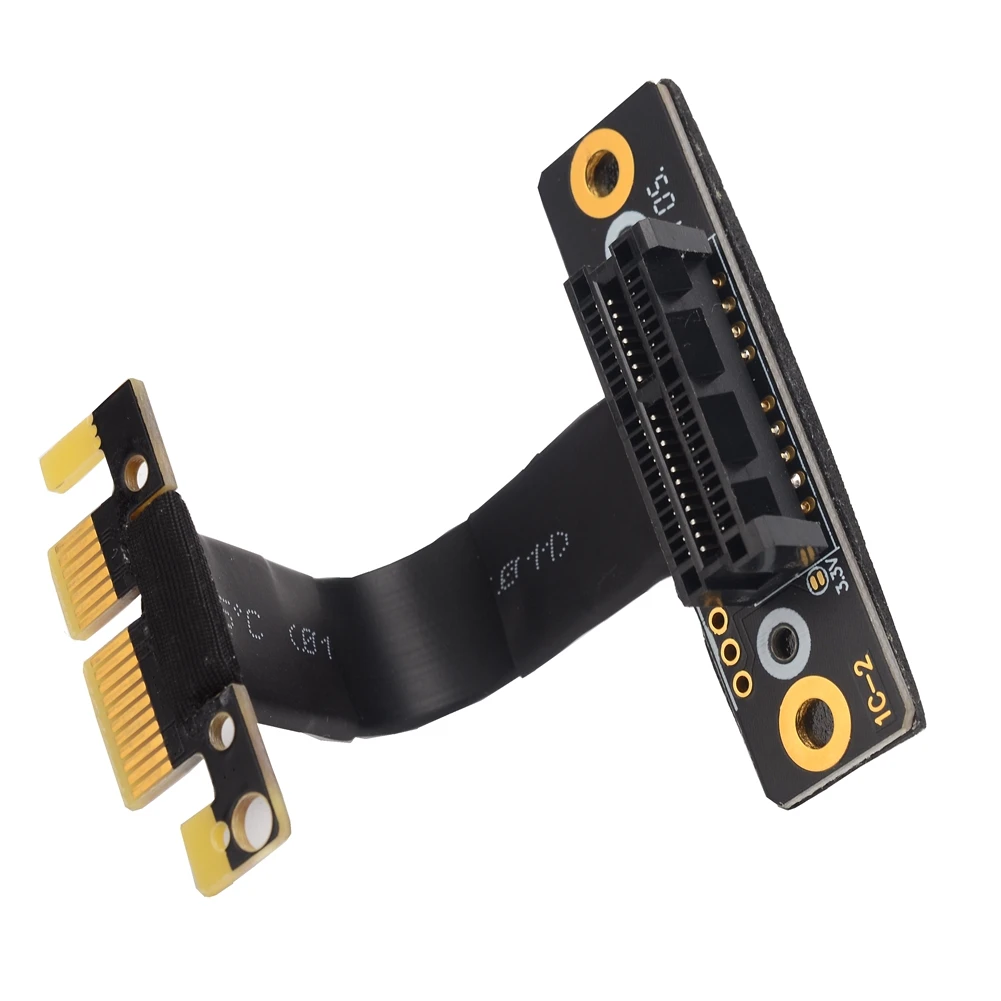

Cable elevador PCIE X1 Dual 90 grados ángulo recto PCIe 3,0x1 a x1 Cable de extensión 8Gbps PCI Express 1x extensor de cinta de tarjeta vertical

Nombre del producto: PCI-E X1 a X1 con giro de 90 grados vertical ángulo recto cables de extensión de tarjeta de audio
Modelo del producto: 11AC-L
Velocidad de transferencia: PCIe3.0 X1 Gen3 velocidad completa, 8G/BPS (máx.)
Longitud del cable: 3CM - 100CM, la longitud se puede personalizar.
Material del alambre: Blindaje EMI con polímero conductor.
Aplicación: Audio PCIe x1, LAN, tarjetas USB, extensión
Tarjetas aplicables: tarjeta de sonido, tarjeta de red, tarjeta de red inalámbrica, tarjeta de captura. Admite todas las tarjetas que tengan interfaz PCI-E X1.
Función del producto: el cable de extensión puede mantener la tarjeta de red de la tarjeta de sonido lejos de la tarjeta gráfica, de modo que la tarjeta gráfica se calienta bien y la tarjeta de red de la tarjeta de sonido puede reducir la interferencia. El cable de extensión no requiere fuente de alimentación.
【Nota】 11AC-L no se puede conectar a la interfaz x16. Esto es muy peligroso, la placa base se quemará si se inserta incorrectamente o en la posición incorrecta.

Para la extensión de la tarjeta de audio PCI-E:

El tamaño de la placa base mini / micro ATX es relativamente pequeño. Por lo tanto, la distancia entre la tarjeta gráfica y la tarjeta de sonido es demasiado cercana. El ventilador de la tarjeta gráfica está bloqueado por la tarjeta de sonido. La temperatura del chip es demasiado alta. El rendimiento 3D de la tarjeta gráfica es inestable. La tarjeta de sonido también está sujeta a interferencias electromagnéticas del ventilador de la tarjeta gráfica, lo que provoca grietas de alta frecuencia o ruido de corriente en el ruido inferior.

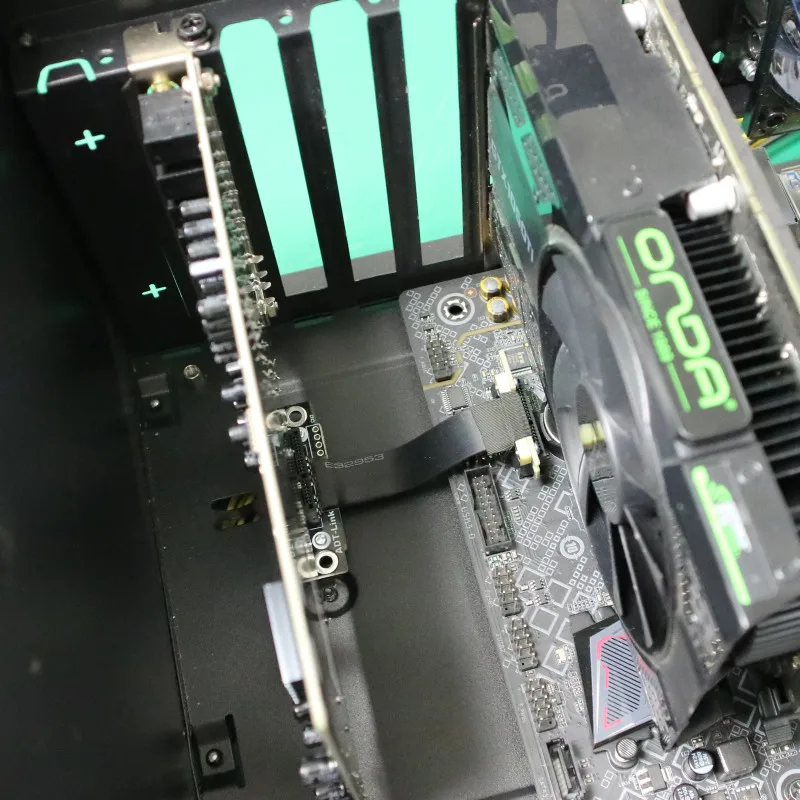

Usando el cable de extensión de la tarjeta de sonido modelo 11AC-L- 5cm, puede mover la tarjeta de sonido a la izquierda en 3 ranuras, para que la tarjeta de sonido esté lejos de la tarjeta gráfica y resuelva el problema de interferencia mutua.

(1) Preguntas y respuestas: ¿Descripción de la longitud del cable?

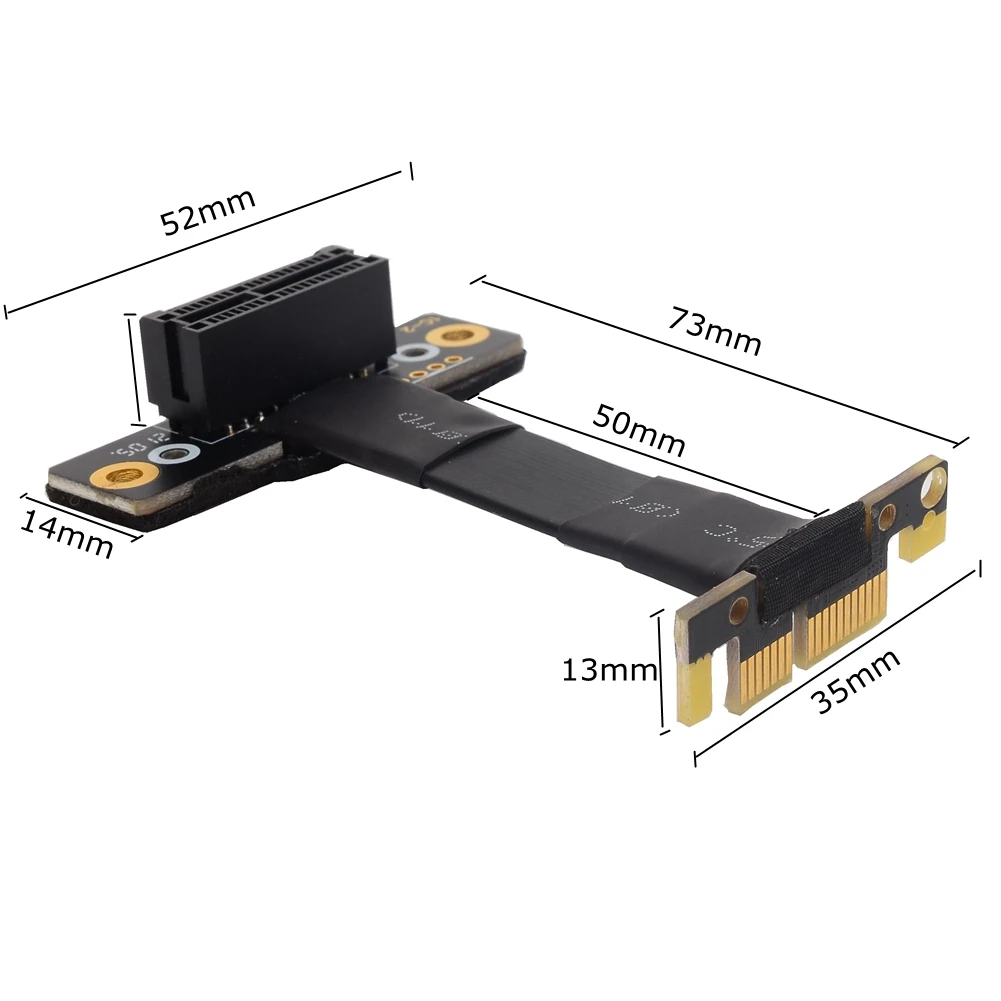

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha negra de 5cm en la siguiente figura.

(2) Preguntas y respuestas: ¿Hay algún blindaje EMI para el cable?

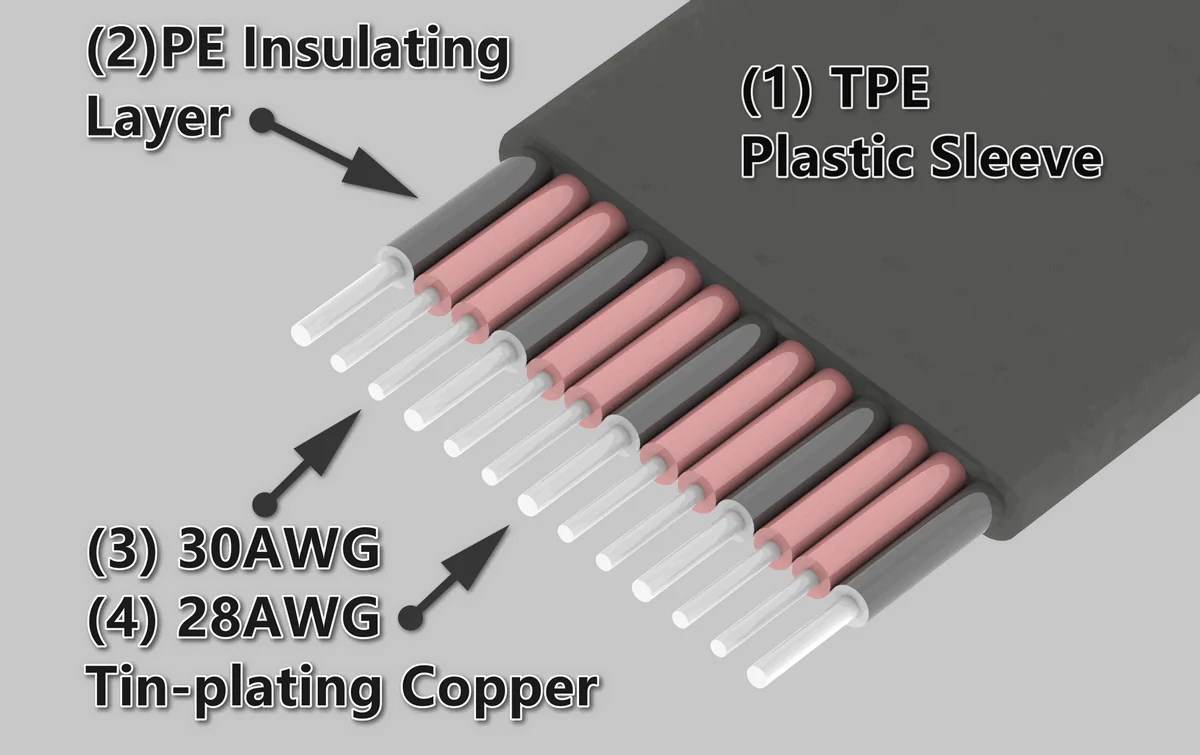

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
