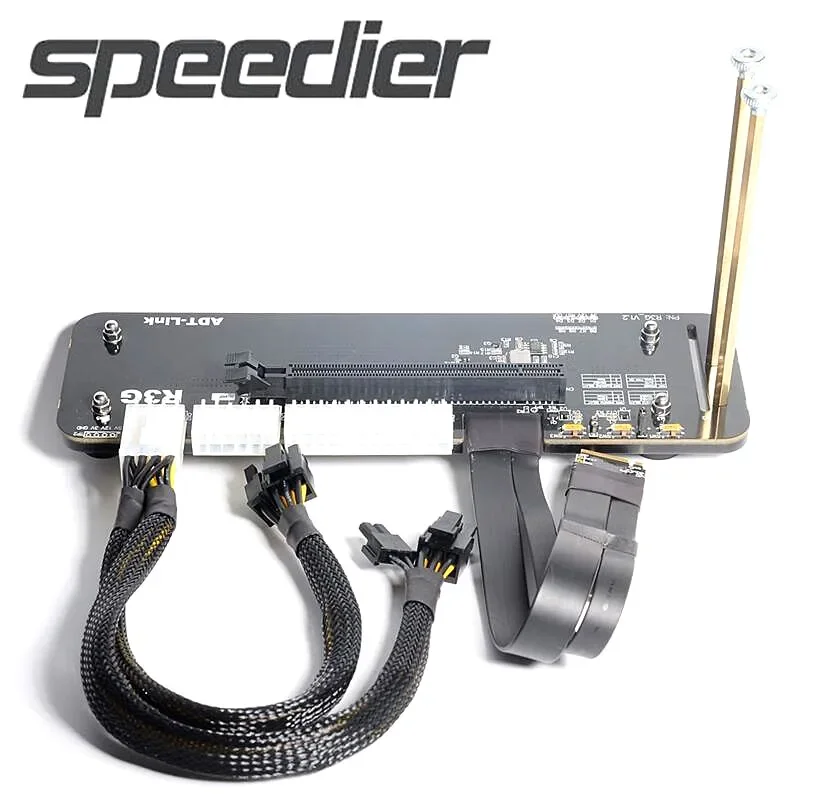

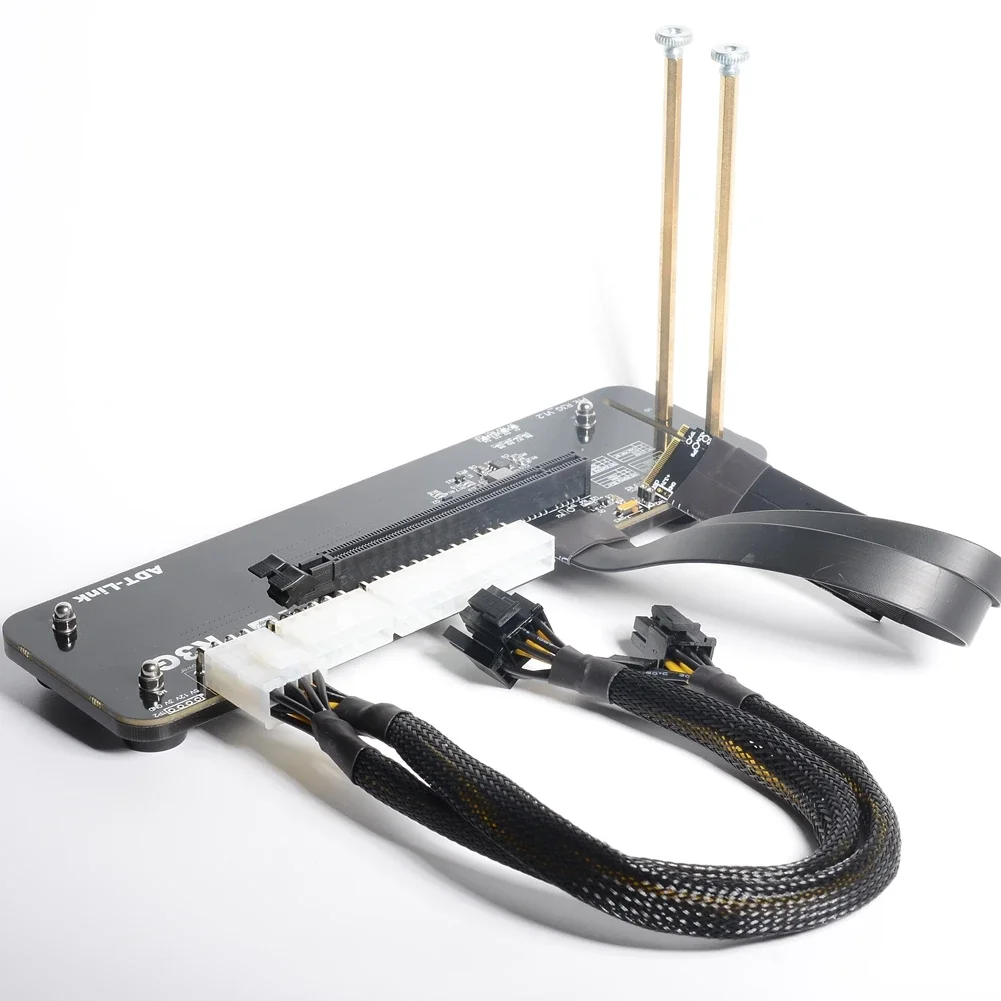

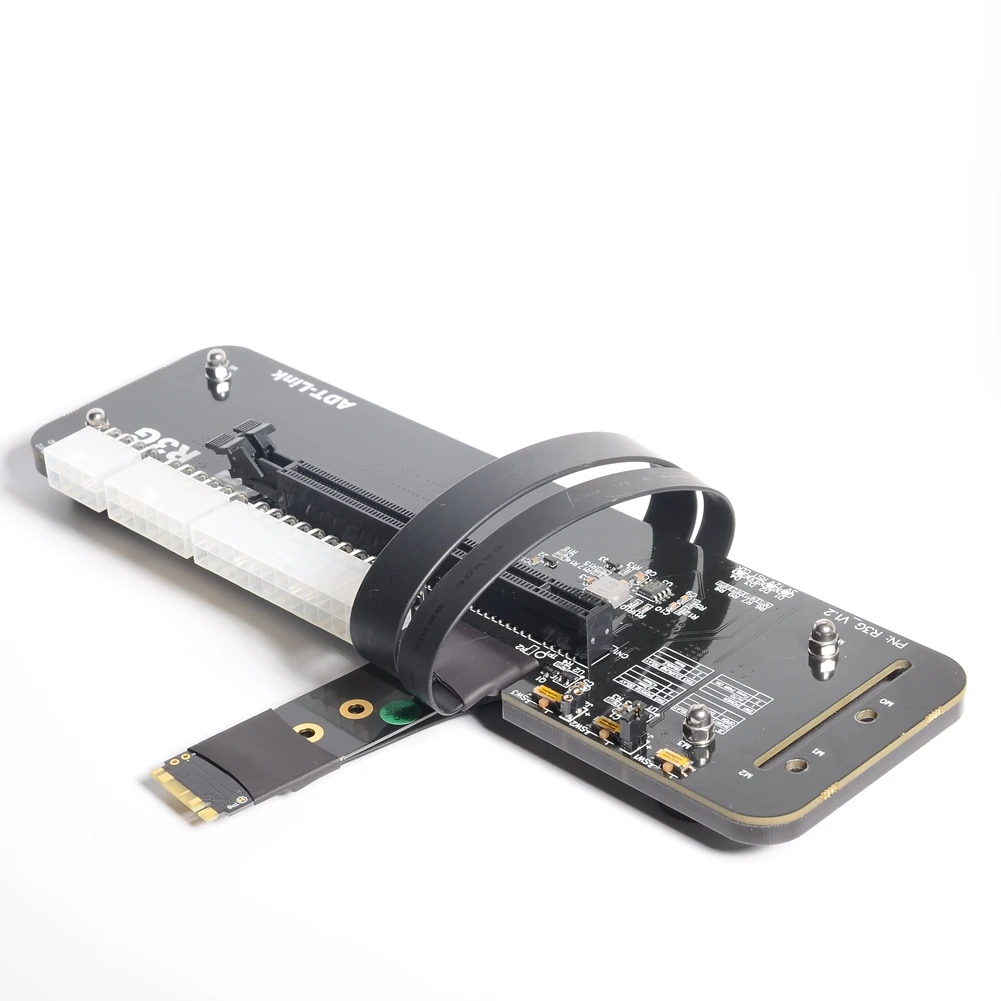

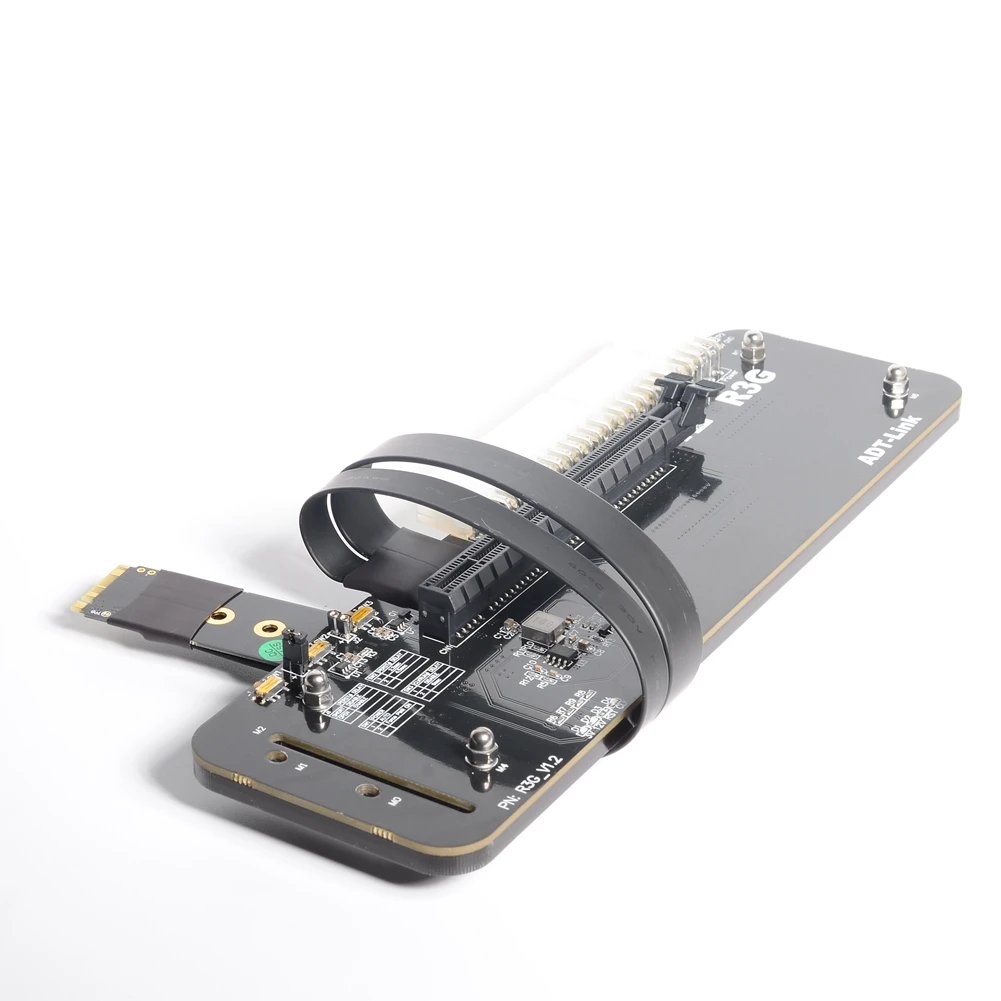

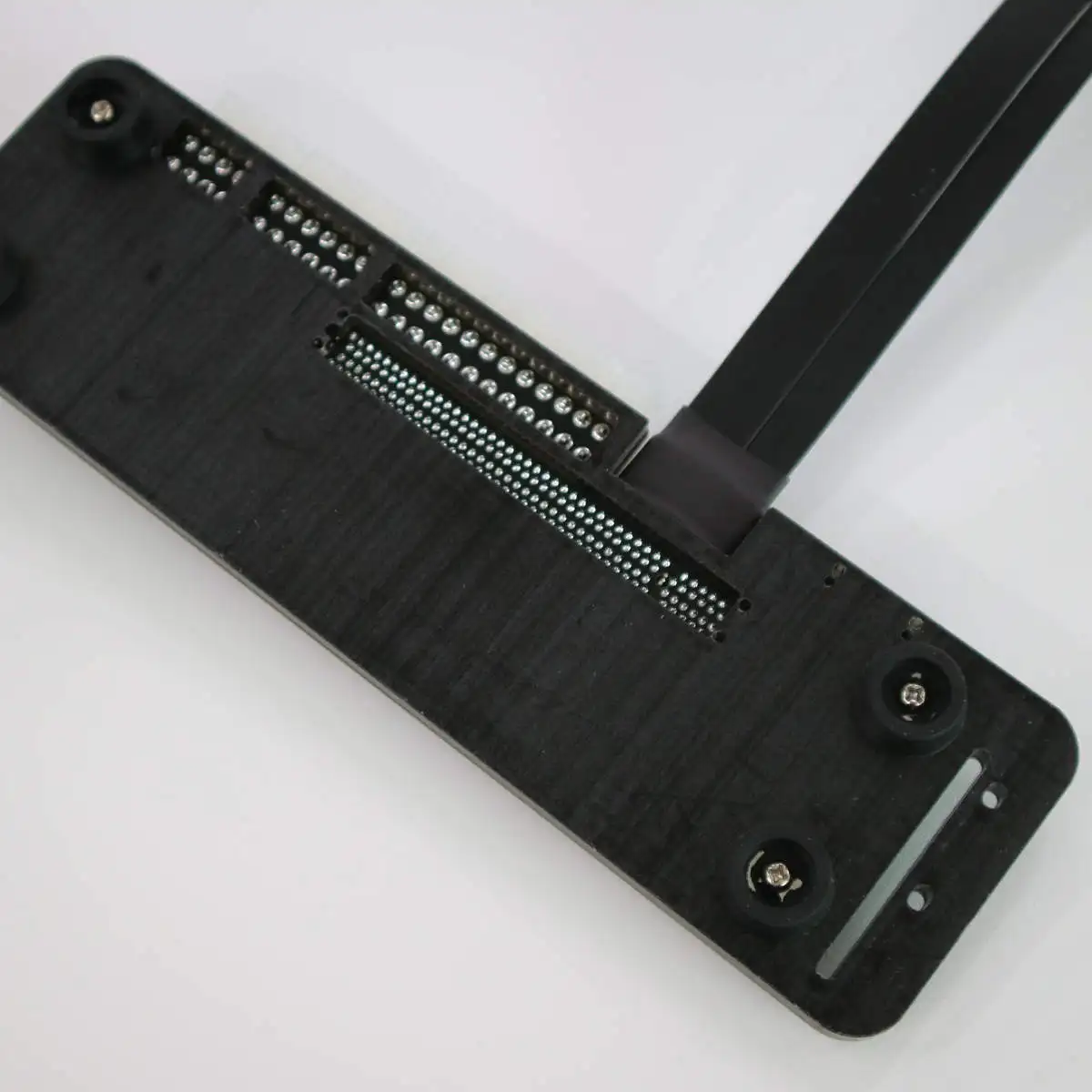

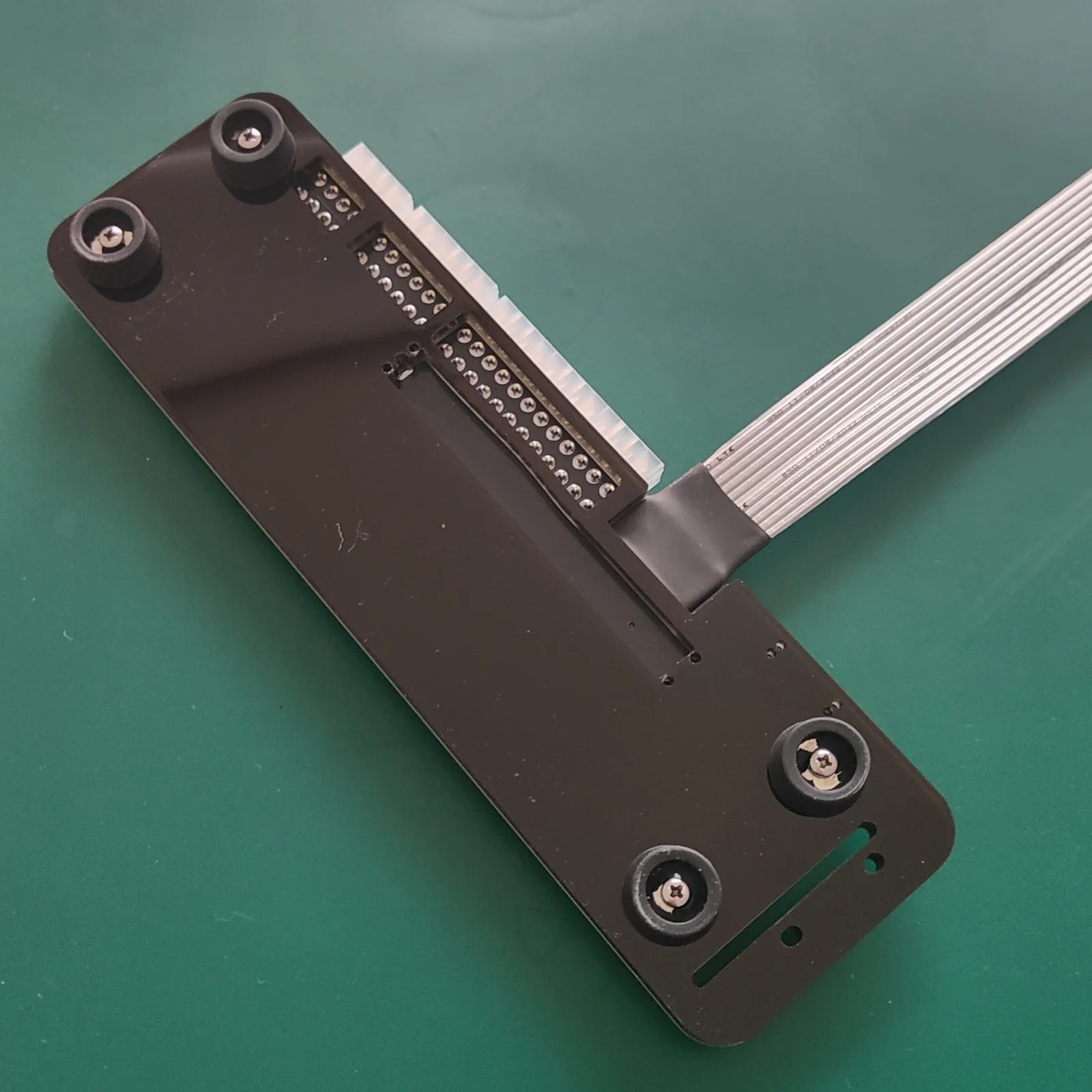

Adaptador PCIe x16 a M.2 NVMe eGPU
Marca: ADT-Link

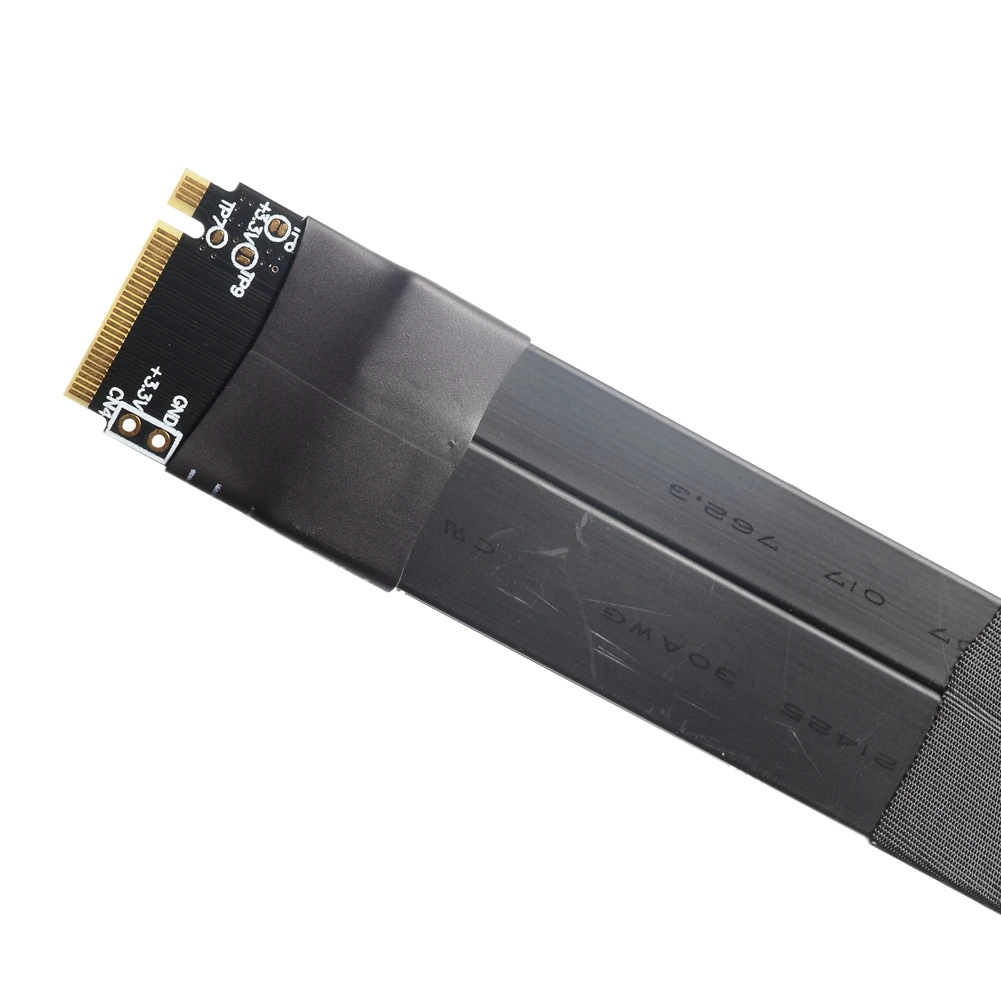

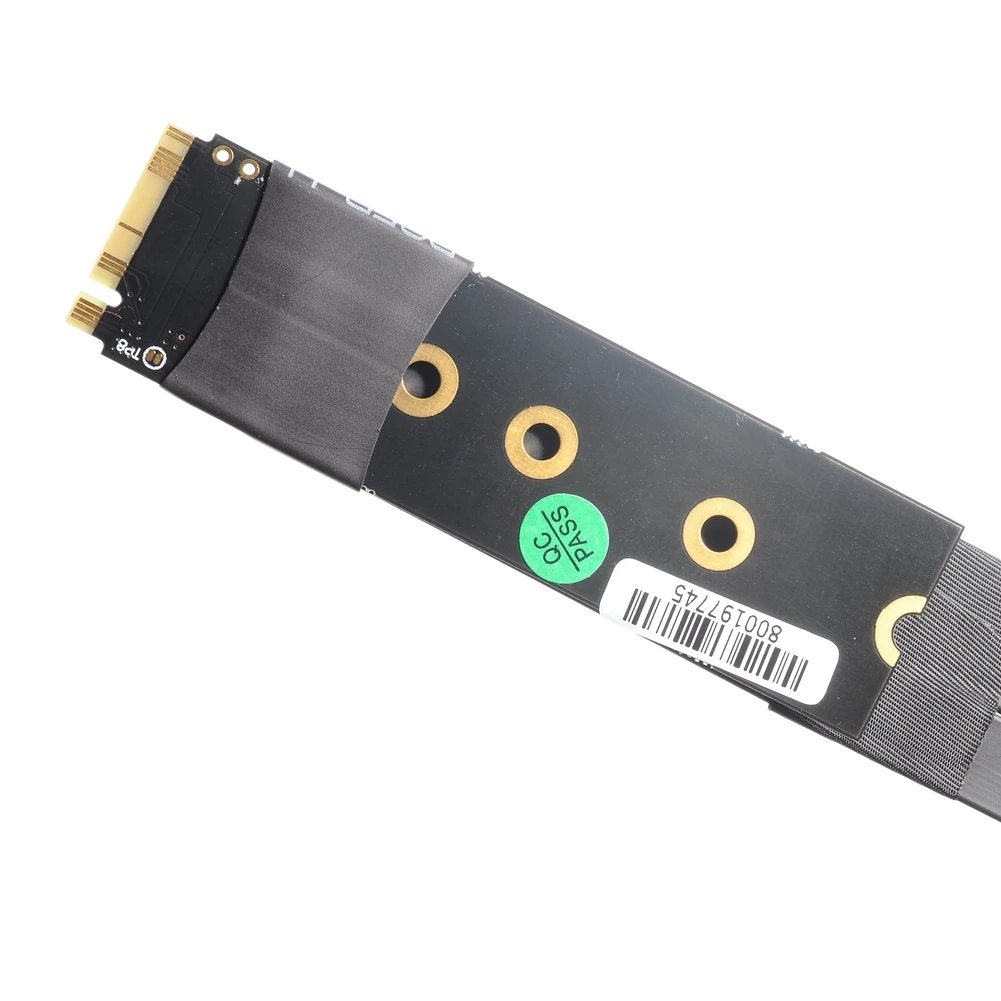

Nombre del producto: cable de extensión PCIe x16 a M.2 M-key
Modelo del producto: R43SG , R43SG , R43SG 4,0, K43SG, K43SG
Velocidad de transferencia: PCIe 3,0x4 , R43SG,
PCIe 4,0x4 , R43SG 4,0, K43SG
Longitud del cable: 25cm, 50cm, la longitud se puede personalizar, póngase en contacto con el servicio al cliente.
Aplicación: eGPU para NUC / ITX / STX / Notebook PC

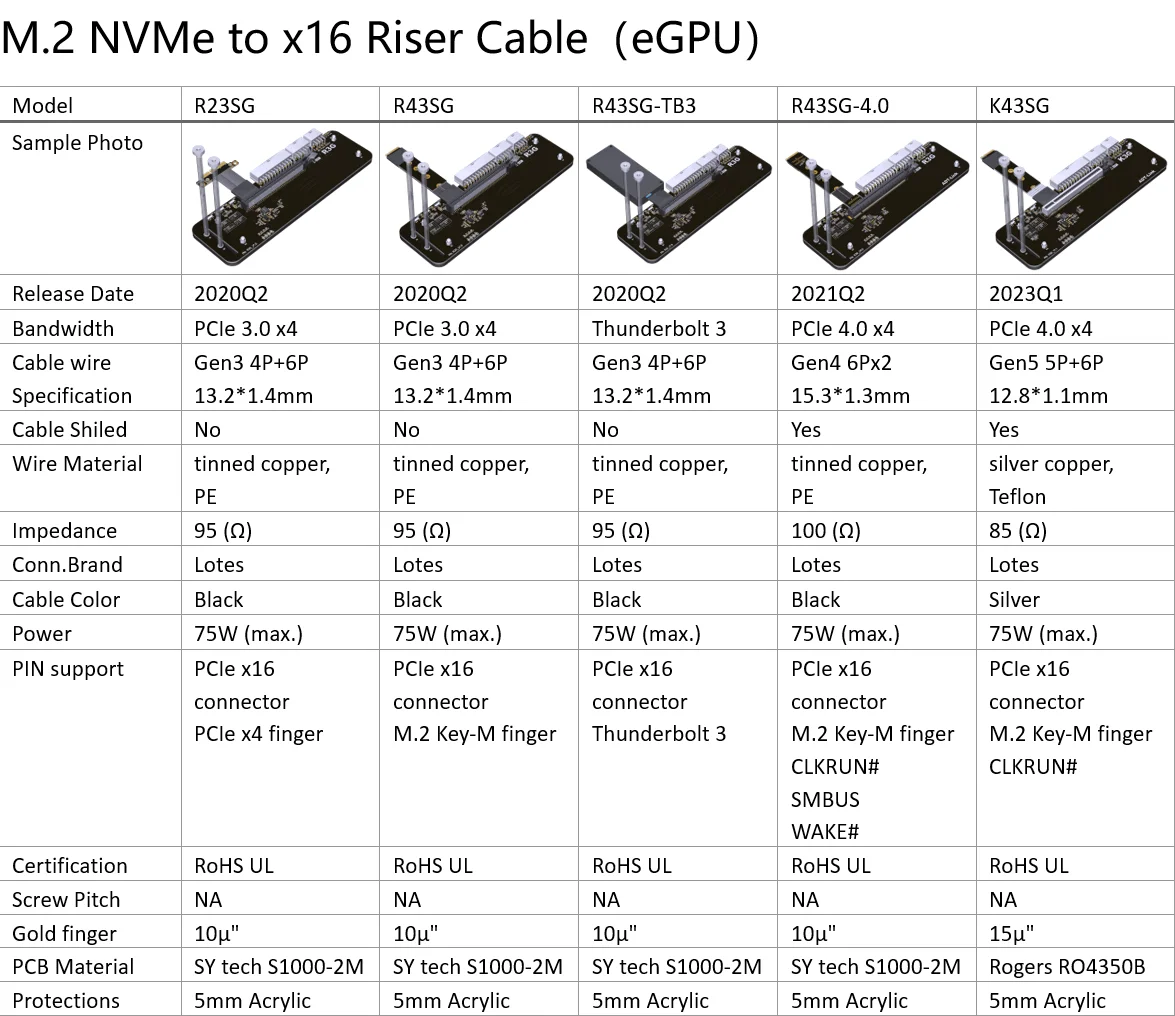

Descripción del número de pieza de la serie R3G:
Número de pieza
Descripción

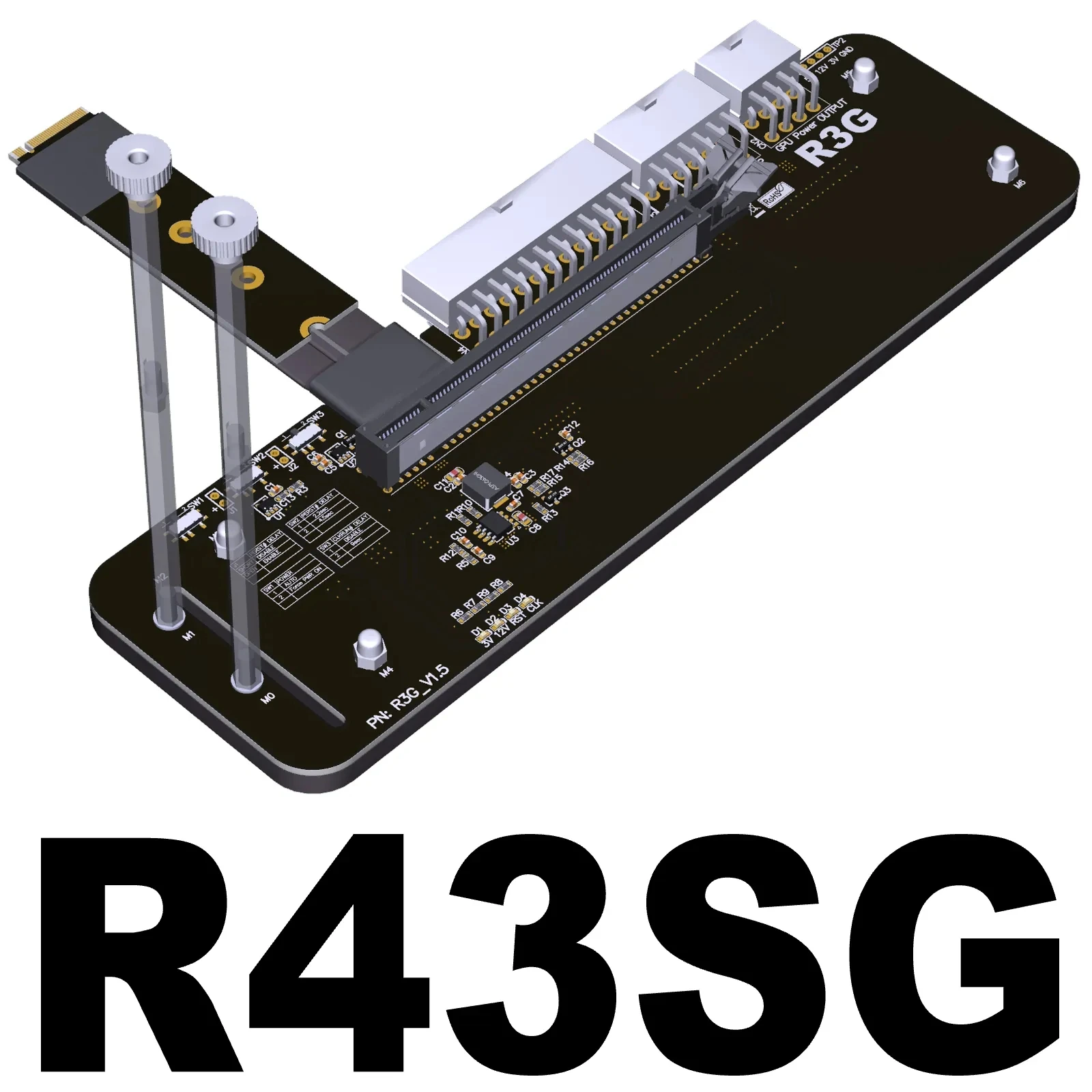

R43SG

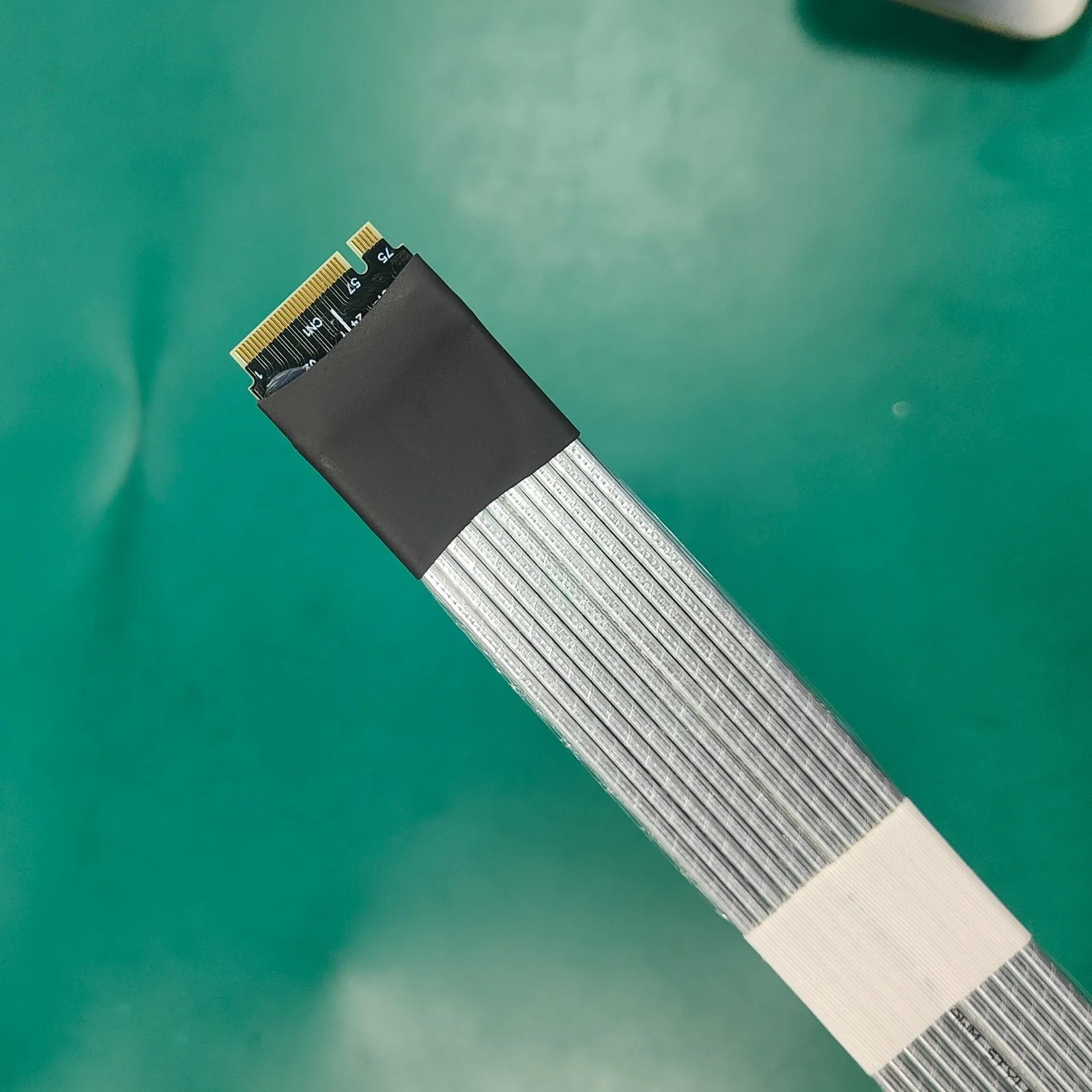

Conector M.2 NVMe EDGE a PCIe x16
R43SG-TU
El Cable de placa hija M.2 NVMe Edge se convierte en conector PCIe x16
R43SG 4,0
M.2 NVMe a x16 4,0 eGPU externa

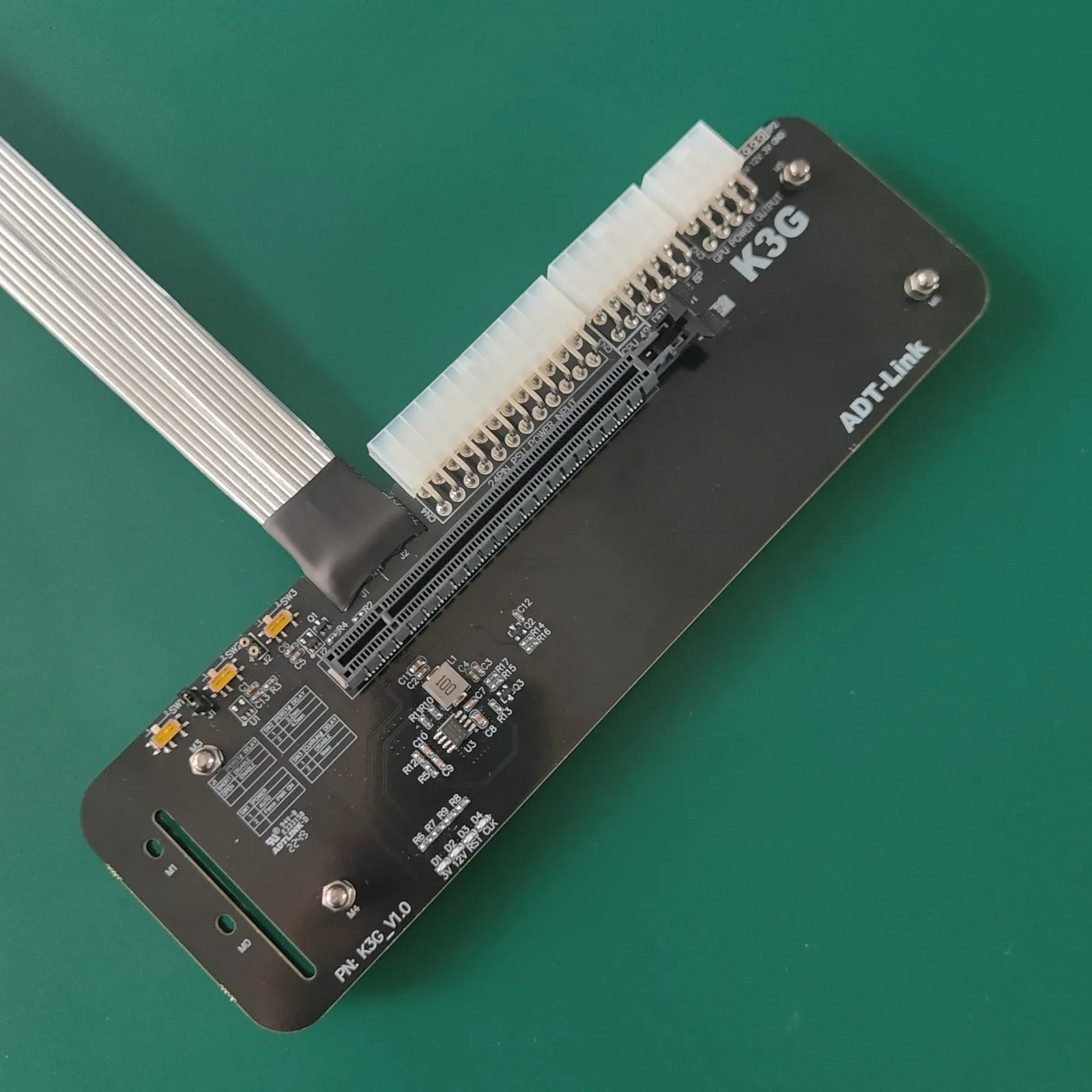

K43SG
M.2 NVMe a x16 4,0 eGPU externa
Preguntas y respuestas:
¿Hay algún blindaje EMI para el cable?

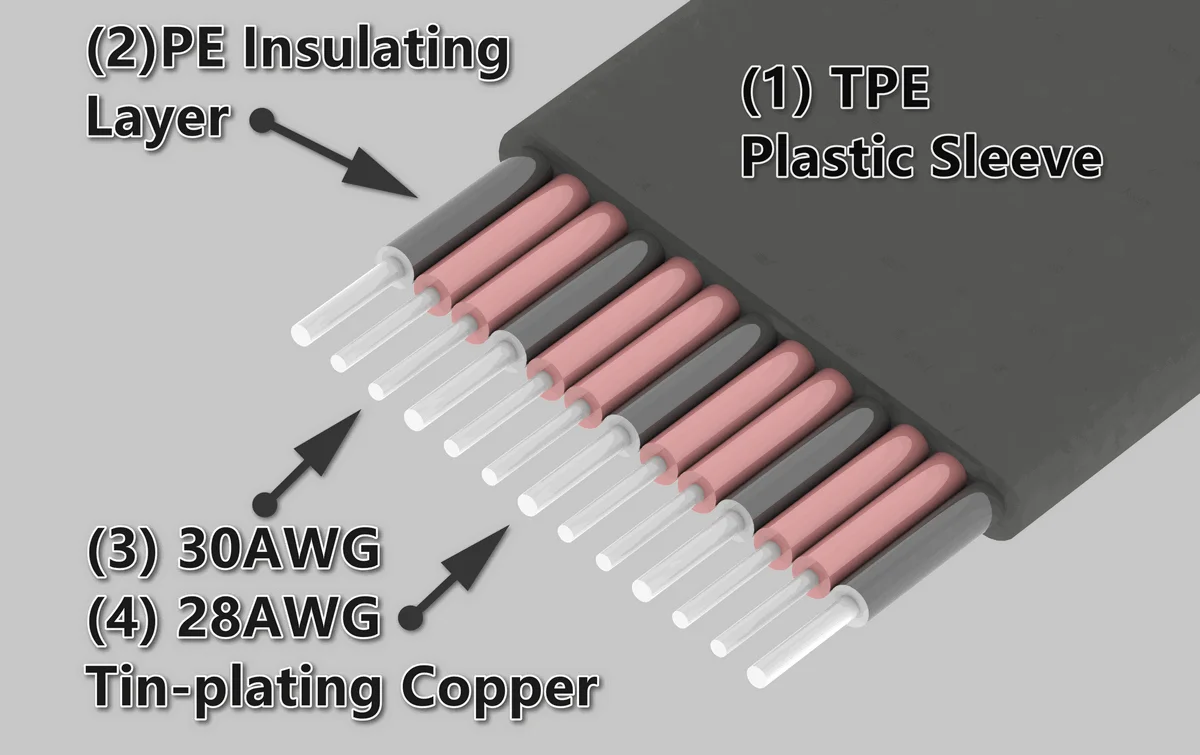

El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

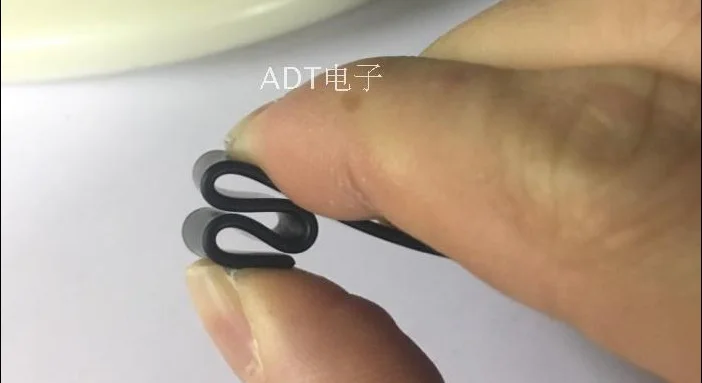

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,4mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.
Descripción de la longitud del cable:

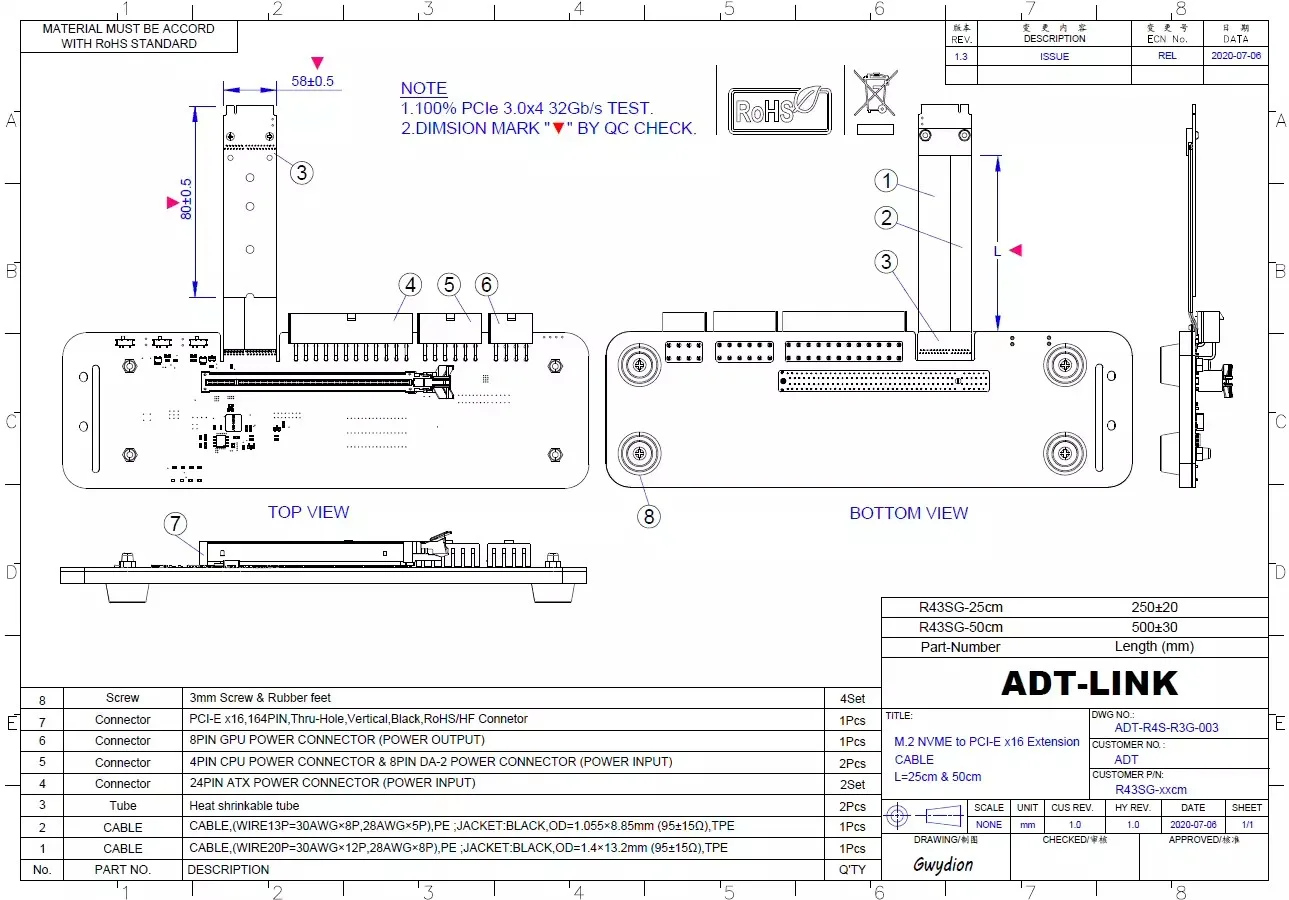

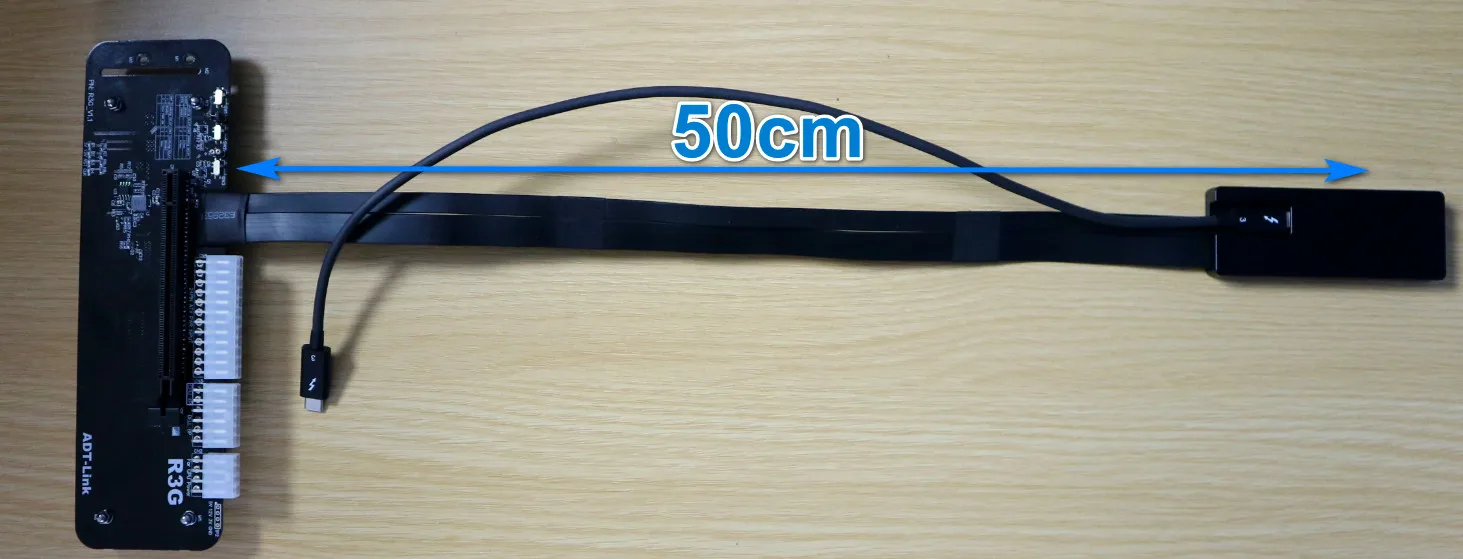

La Longitud del cable de la serie R3G tiene 25 cm o 50 cm se puede seleccionar, La siguiente es la longitud de la línea de 50 cm. Consulte la dimensión azul de la siguiente figura.
Descripción de la fuente de alimentación:

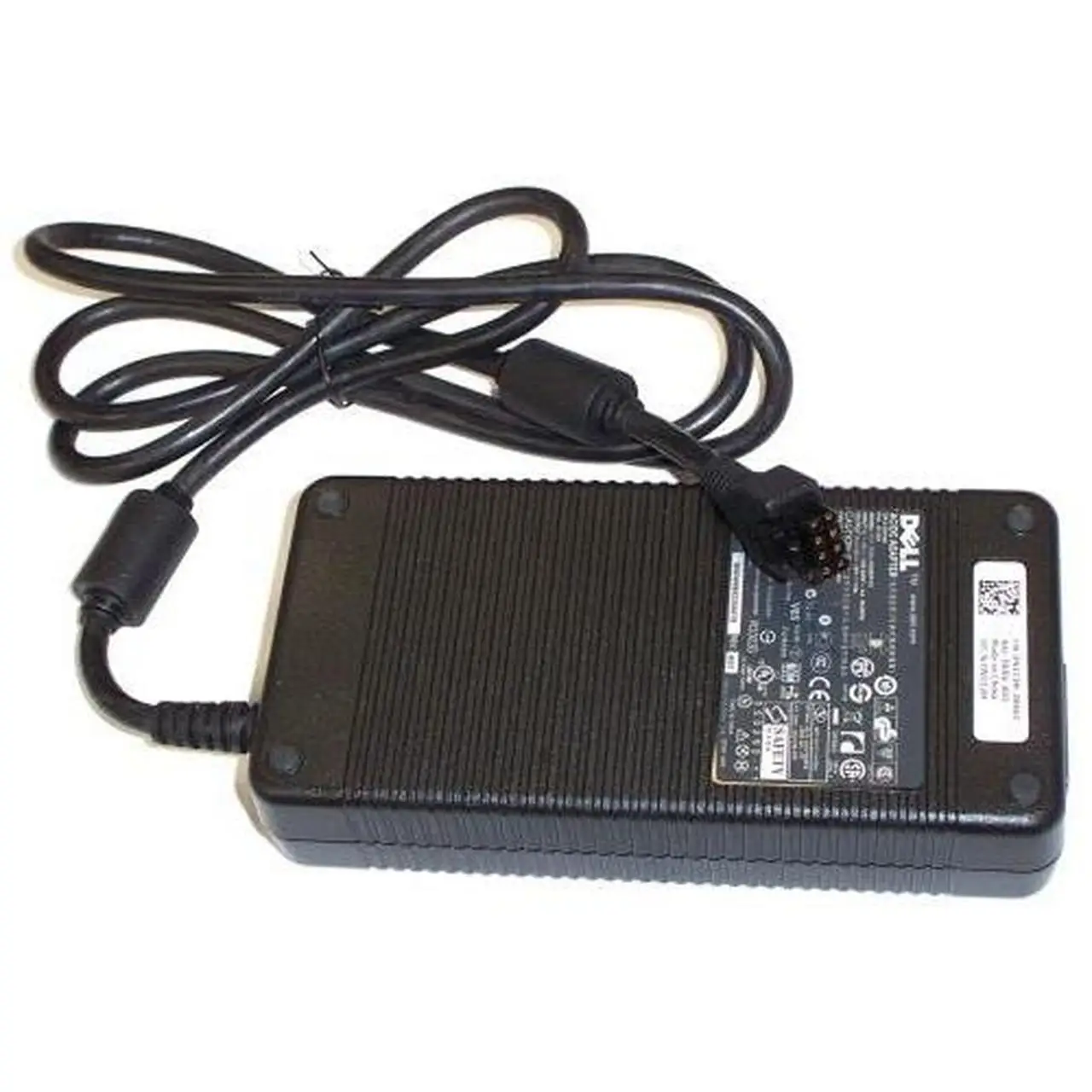

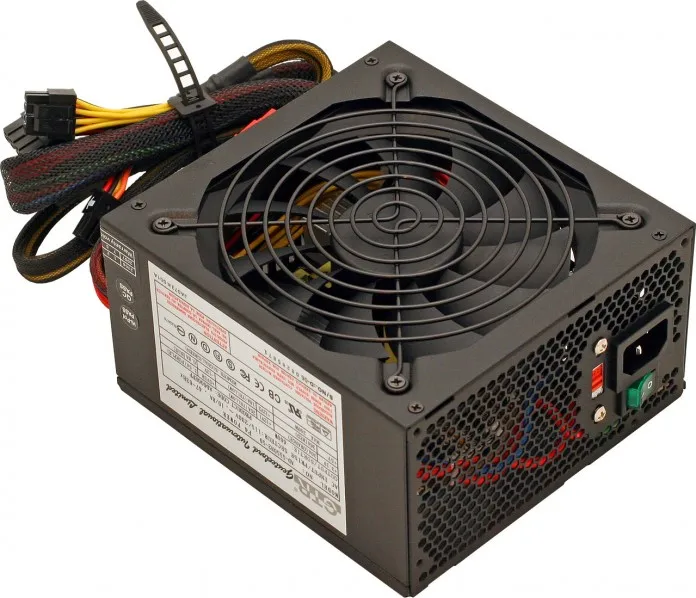

La fuente de alimentación compatible es DELL de 8 pines 12V/18A/220W PSU o fuente de alimentación estándar. La fuente de alimentación debe ser preparada por el comprador o comprada por separado.
Entrada de alimentación 24P _ ATX y 4P _ CPU, doble salida de potencia 8P _ GPU.

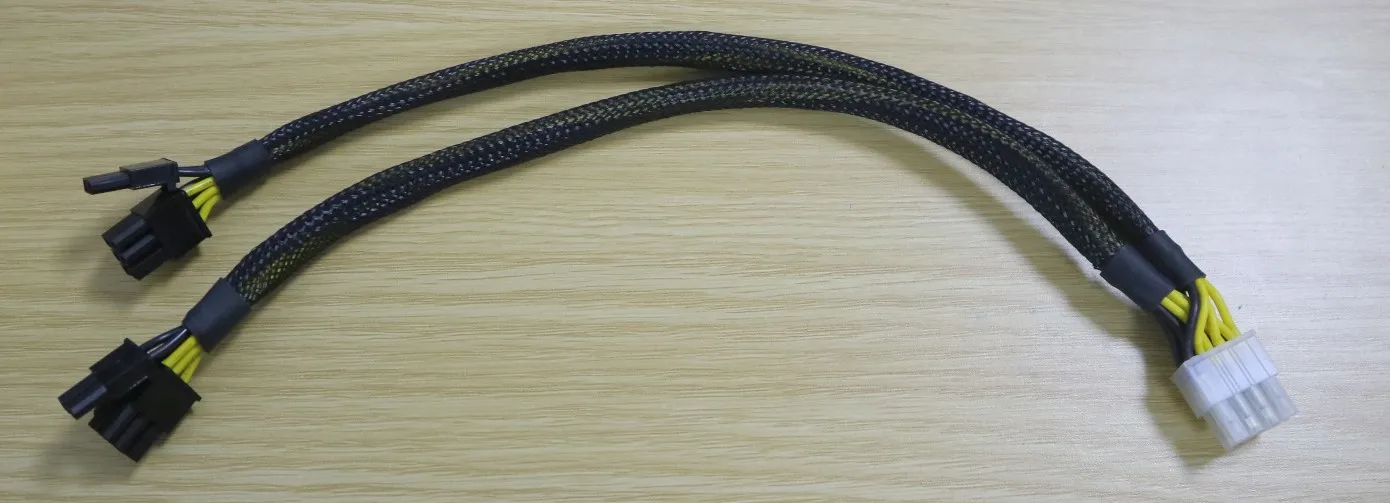

Accesorios del producto, incluidos con el siguiente cable de alimentación de la tarjeta gráfica a continuación

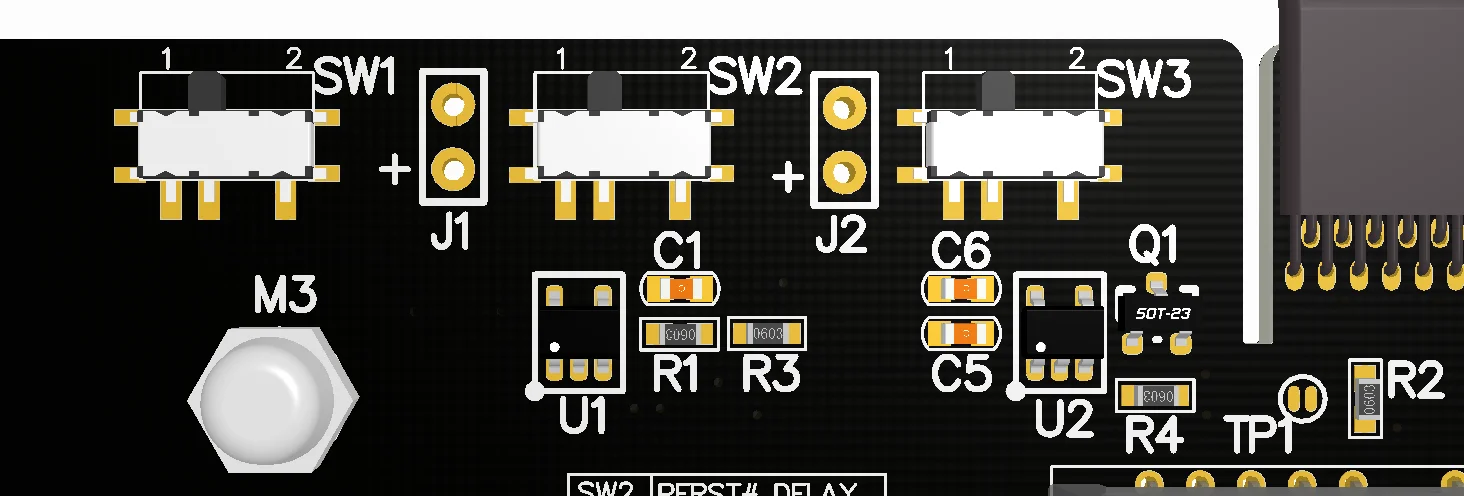

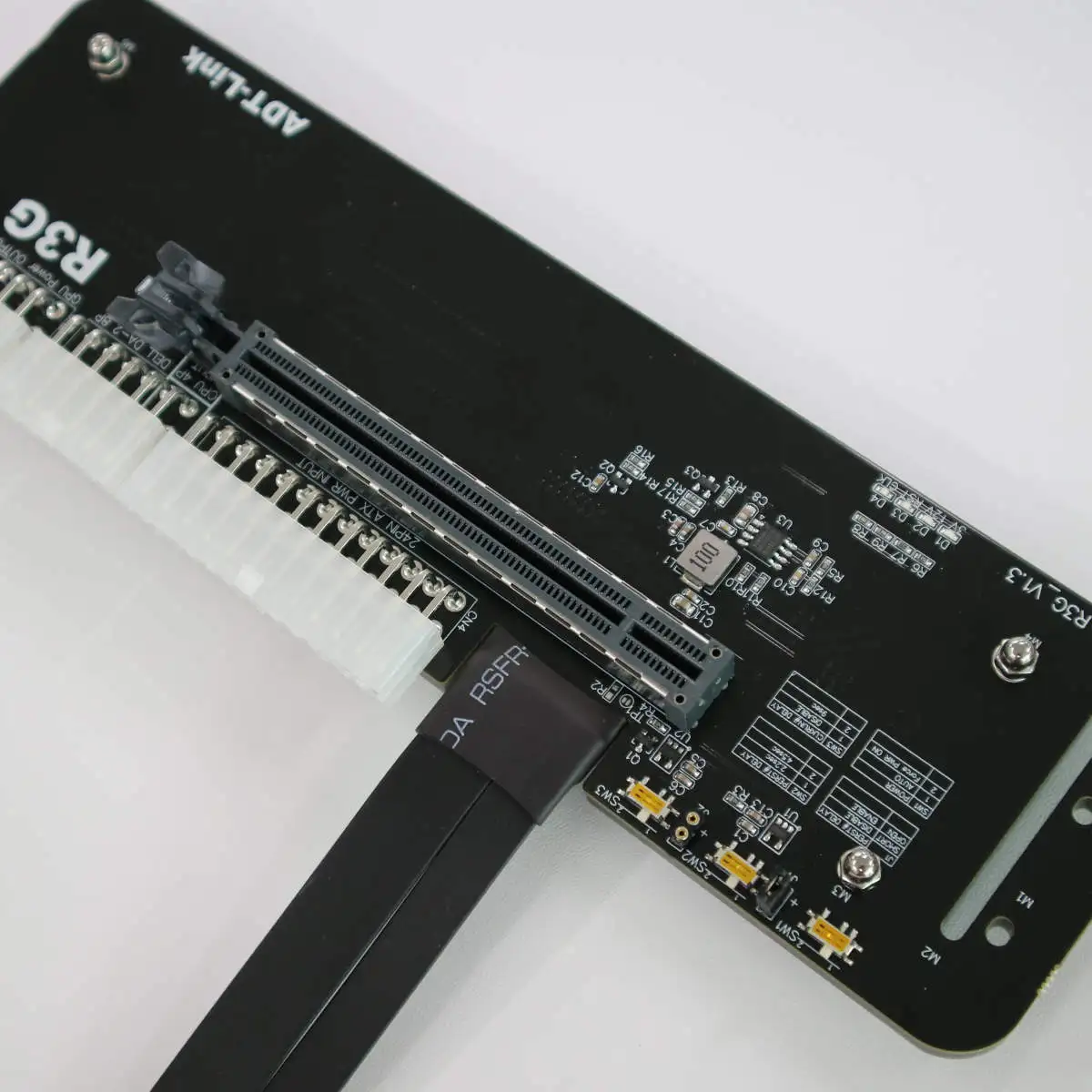

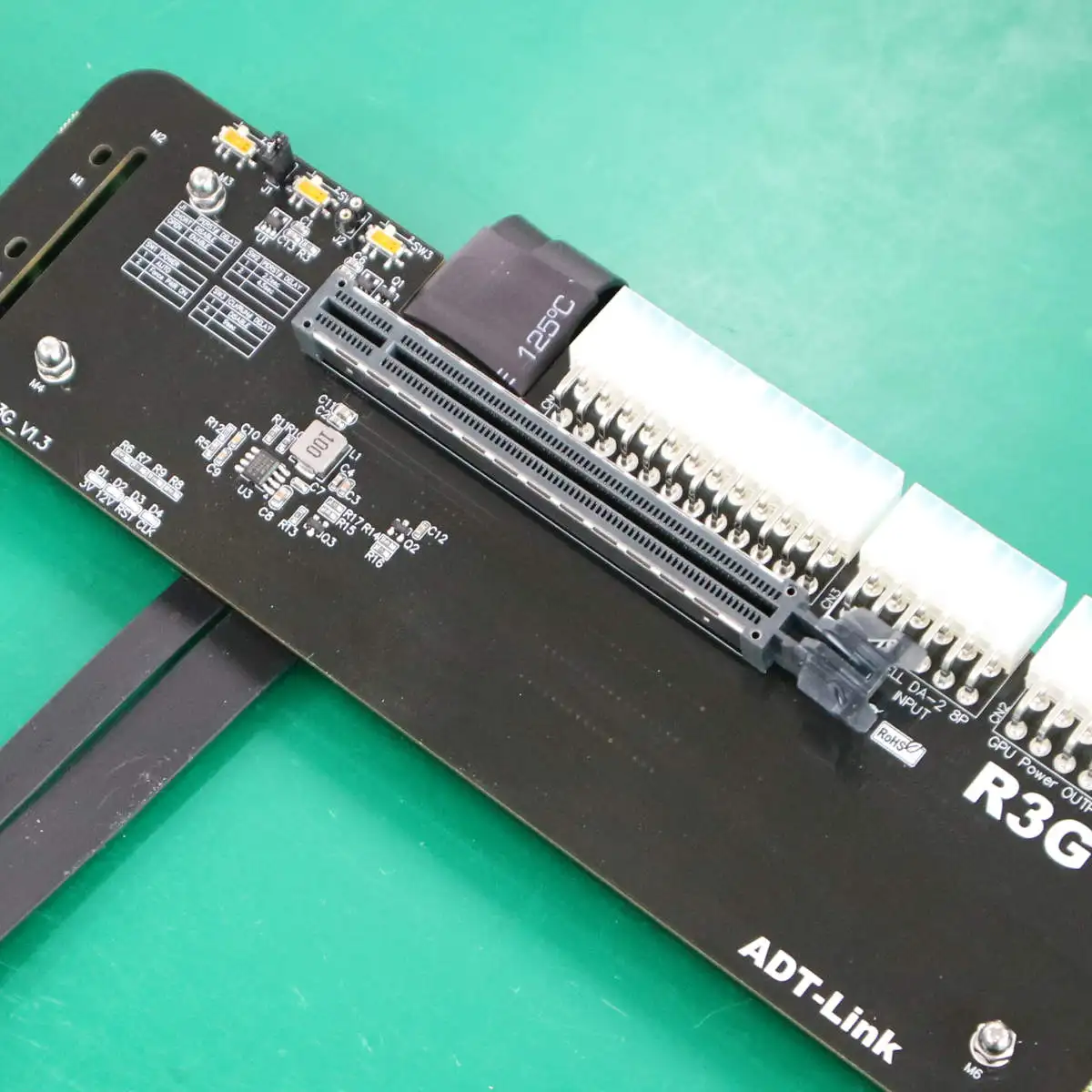

SW1, interruptor de arranque forzado, 1 para arranque automático, 2 para arranque forzado, corte a 1 para arranque automático.
SW2, interruptor de retardo de señal PERST #, 1 retardo 2,2 segundos, 2 retardo 4,5 segundos, con software eGPU, para la optimización de la compatibilidad de la tarjeta gráfica, el software actual no es compatible, corte a 1
Interruptor de retardo de señal SW3, CLKRUN #, 1 está cerrado, 2 se retrasa 9 segundos, con software eGPU, para optimización de compatibilidad de tarjetas gráficas, el software actual no es compatible, corte a 1
J1, interruptor de retardo de señal PERST #, ABIERTO para abrir la función de retardo, CORTO para cerrar la función de retardo, el software actual no es compatible, Inserte la tapa del puente CORTO.
J2, CLKRUN_Capacitance Delay, actualmente el software no es compatible, solo para ingenieros de I + D, conectar pruebas de retardo de ajuste de capacitancia. Se necesitan aproximadamente 2,2 segundos para insertar un condensador de 1uF, 5 segundos para insertar un condensador de 2,2 u, y así sucesivamente.
Pasos de instalación

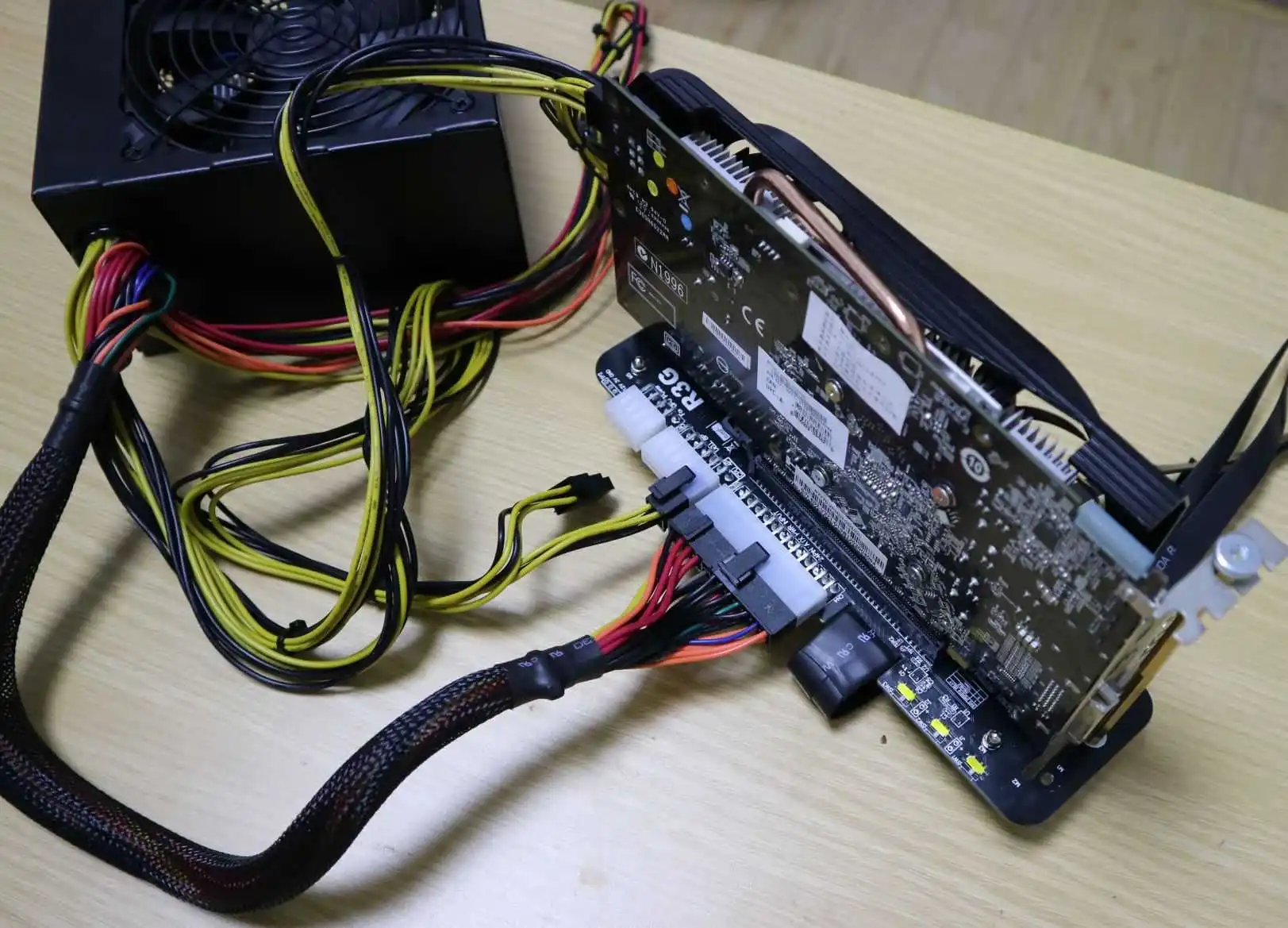

1. Instale el pilar de cobre hexagonal e inserte la tarjeta gráfica en la ranura PCIe x16. El tornillo se aprieta para que la tarjeta gráfica no se mueva ni se caiga.
2. Instale la fuente de alimentación ATX o la fuente de alimentación DELL, incluido el cable de alimentación de la tarjeta gráfica también debe estar conectado, después de la instalación, la fuente de alimentación DELL se encenderá con luces naranjas.
3. Puede conectar el cable M.2 cuando el ordenador esté apagado. Después de encenderlo, la fuente de alimentación ATX iniciará automáticamente el ventilador para que gire. Si utiliza la fuente de alimentación DELL, la luz verde se encenderá. En este momento, la placa R3G encenderá dos luces verdes. El sistema reconocerá la tarjeta automáticamente. Instale el controlador de la tarjeta gráfica. La Instalación del proceso de conducción puede hacer que el ordenador se reinicie.
4. acabado.
Aviso:
ADT R43SG es un adaptador pasivo PCIe de 4 carriles con límite de ancho de banda de 8Gbps que cumple con la especificación PCI Express 3,0
Diseño R43SG para pruebas de ingeniería. NO es para uso doméstico o de oficina.
Básicamente, Tarjeta Adicional PCIe diseñada para escritorio. No podemos garantizar su compatibilidad con su ordenador portátil. Depende de la versión del sistema operativo, la BIOS del portátil, el controlador del dispositivo,
Casi la tarjeta de video PCIe 16x no puede obtener suficientes recursos de memoria. No puede funcionar en su ordenador portátil.
Se requiere alimentación externa (alimentación ATX o adaptador de red).
Toda la interoperabilidad no está garantizada.
Para más experiencias con tarjetas gráficas. Visite el sitio web Aquí...
https:// egpu. IO/best-externa-graphics-card-builds/

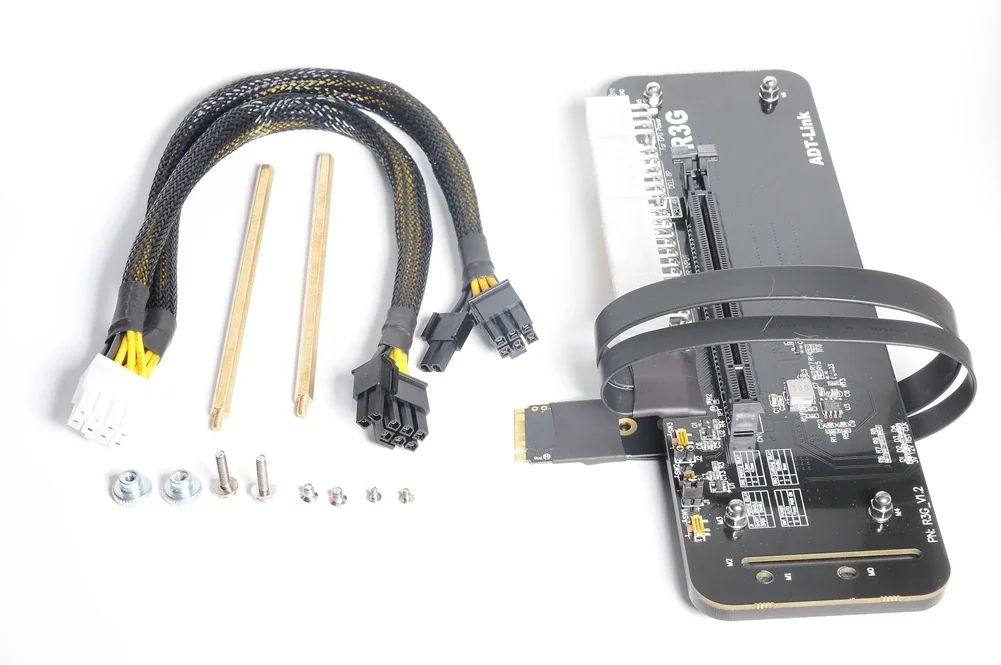

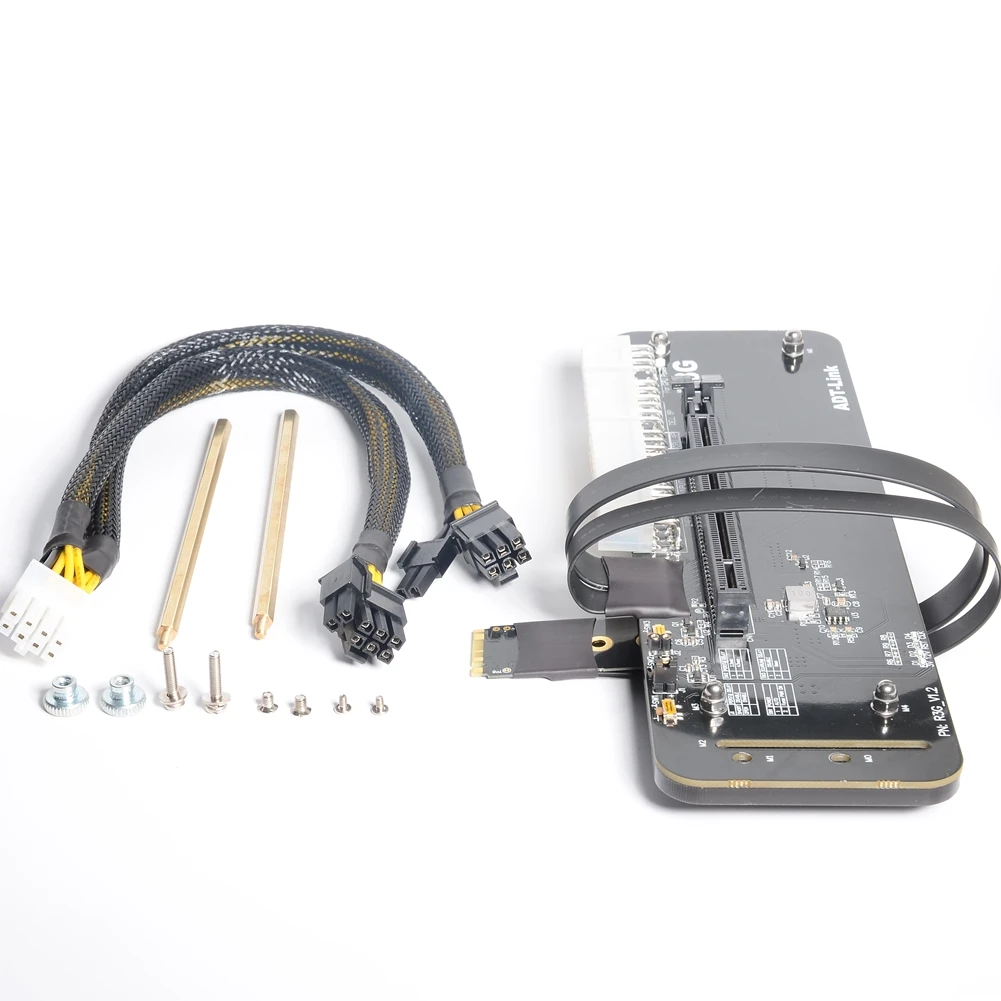

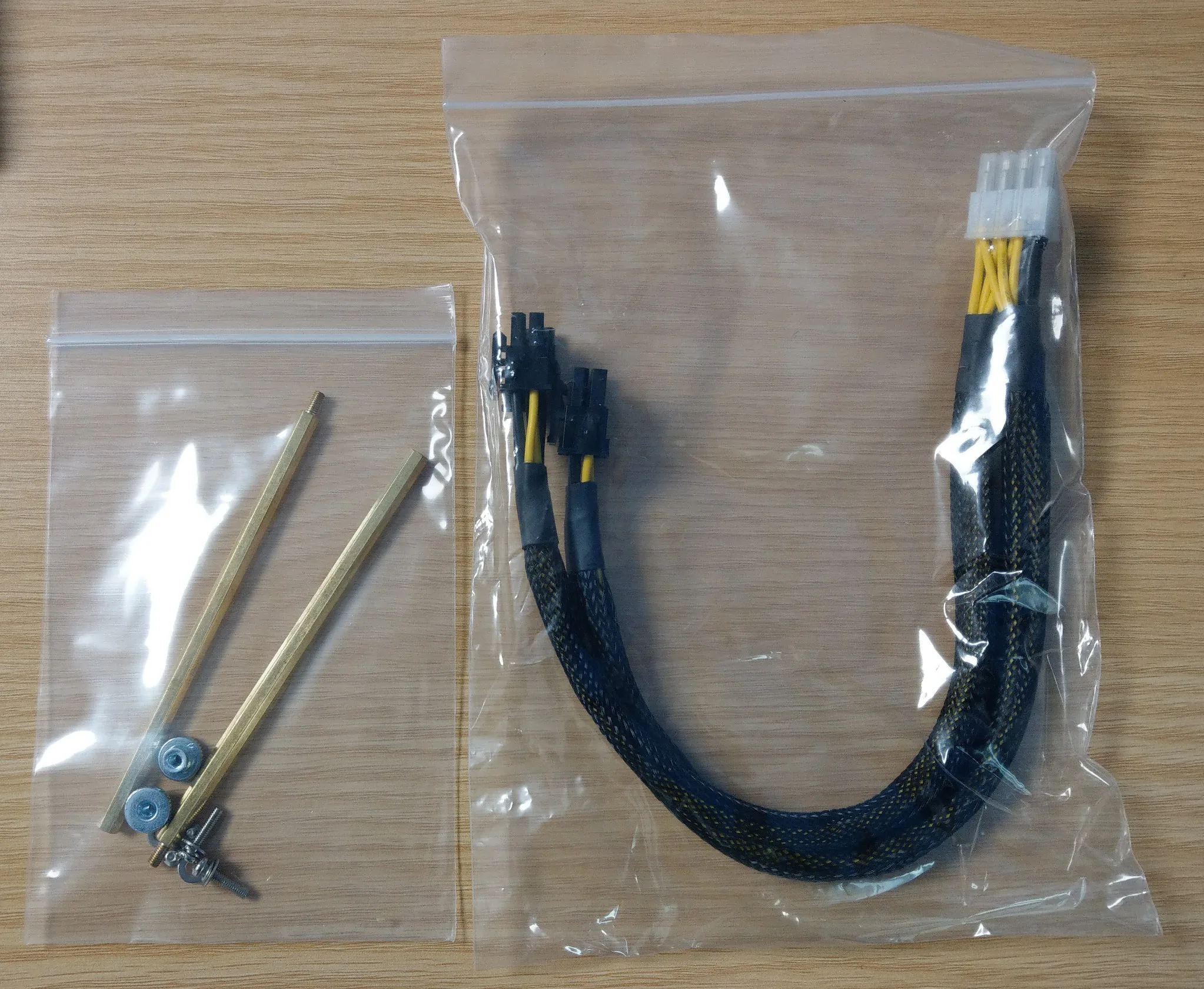

Accesorios:

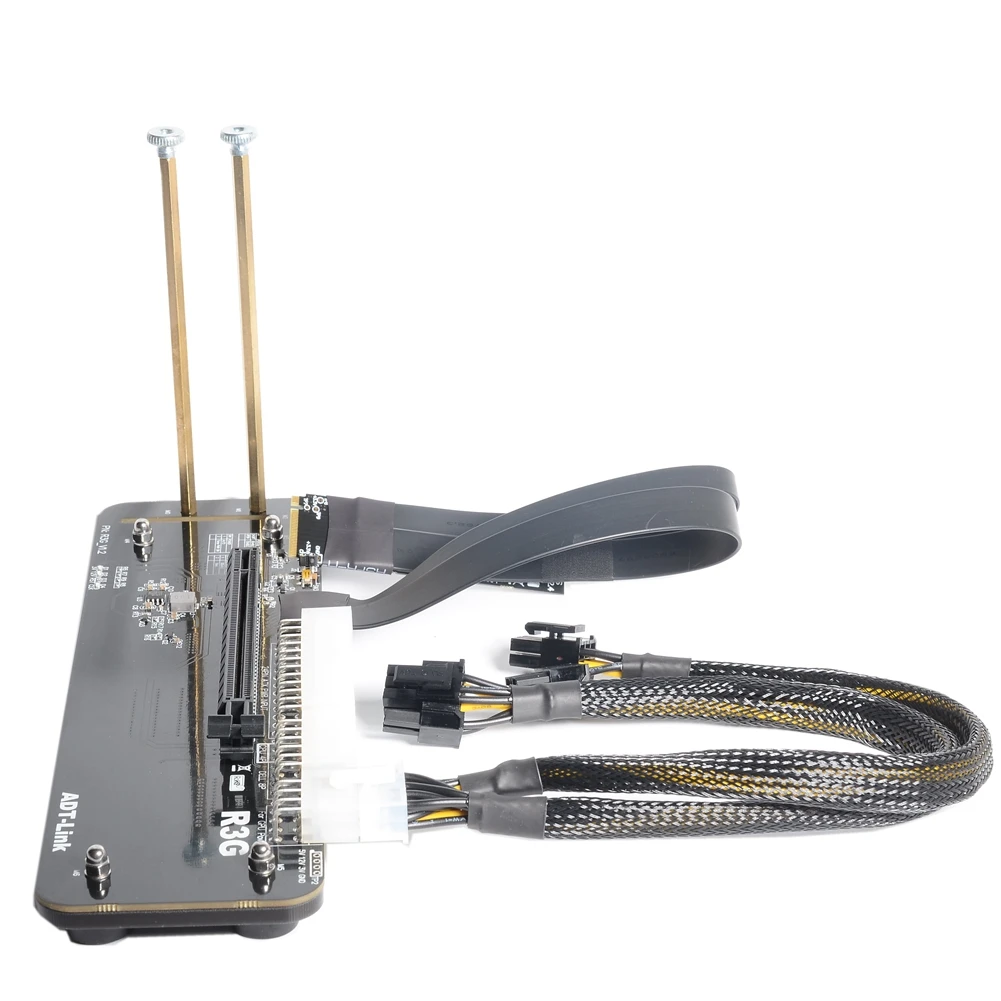

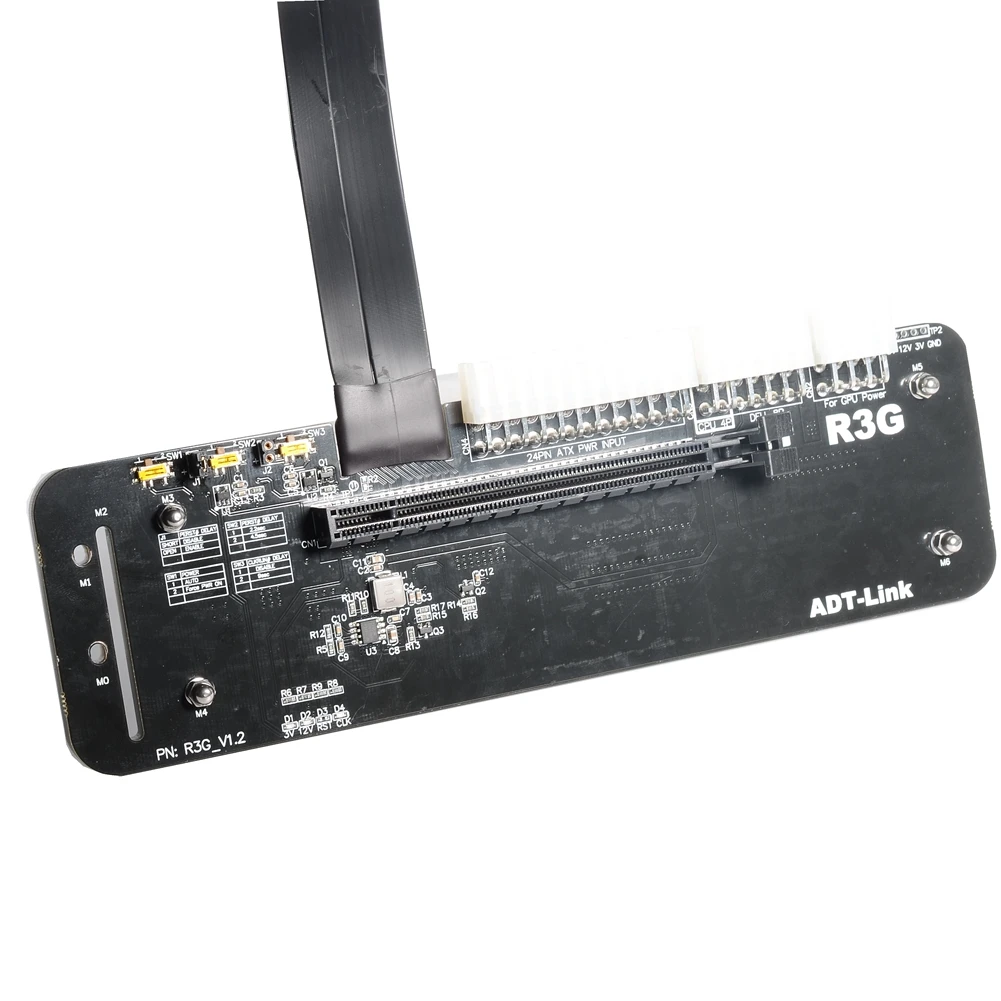

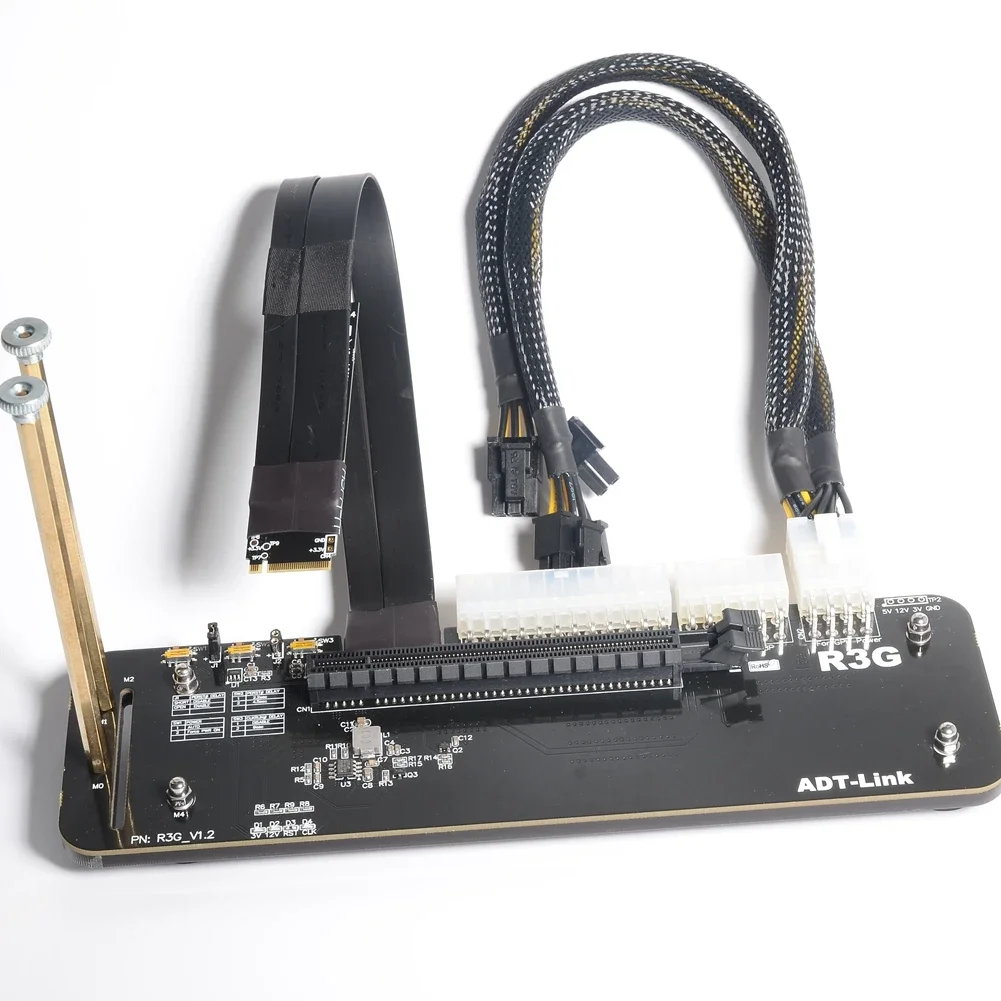

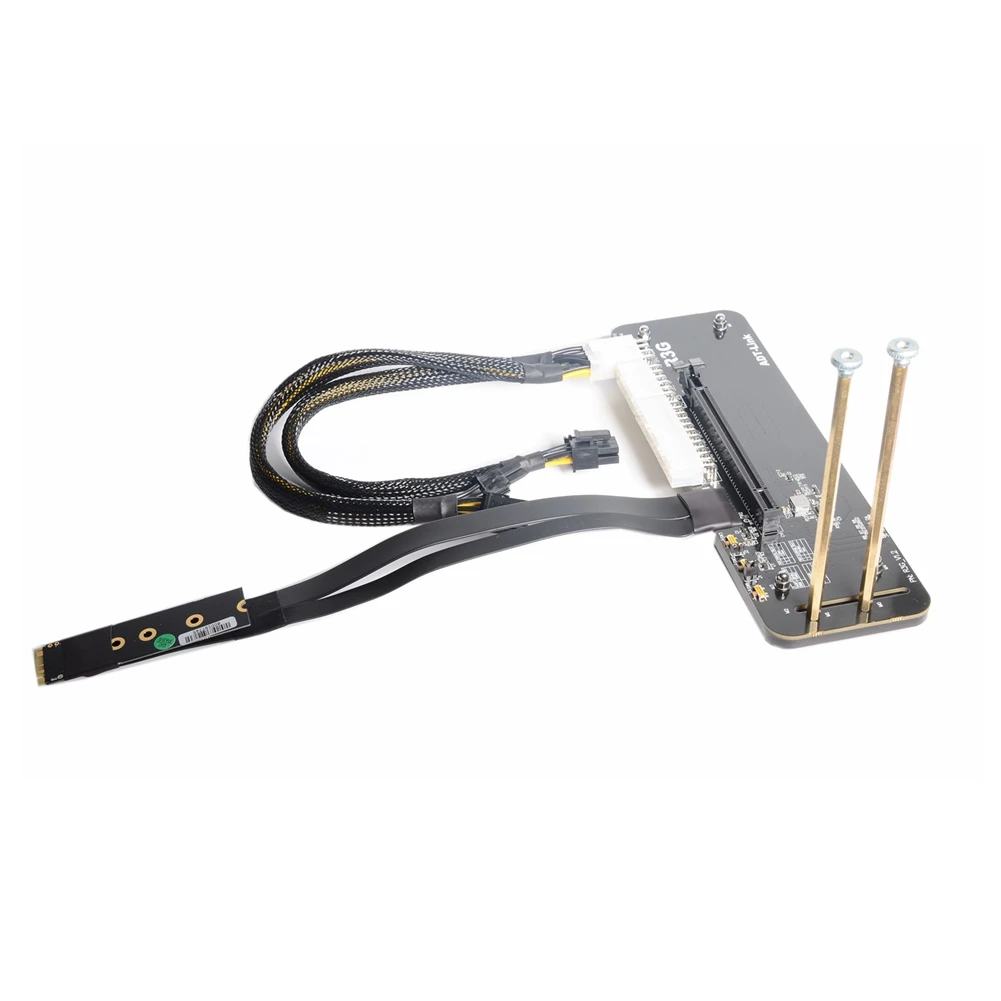

Fotos:
FTP: Los Ángeles
Descarga de archivos 3D Step y 3D PDFhttp:// www. ADT. Link/descargar/ADT _ K3G _ 3D.zip
Descargar archivos de informe de pruebahttp:// www. ADT. Link/descargar/ADT-Cable 24P 5,0 INFORME DE prueba.pdf
Descarga de archivos de especificación de cablehttp:// www. ADT. Link/descargar/Cable ADT 24P 5,0 especificación.pdf
FTP: Hong Kong
Descarga de archivos 3D Step y 3D PDFhttp:// www.adtlink.cn/download/ADT_K3G_3D.zip
Descargar archivos de informe de pruebahttp:// www.adtlink.cn/download/ ADT-cable 24p 5,0 INFORME DE prueba.pdf
Descarga de archivos de especificación de cablehttp:// www.adtlink.cn/download/ adt-cable 24p 5,0 especificación.pdf
