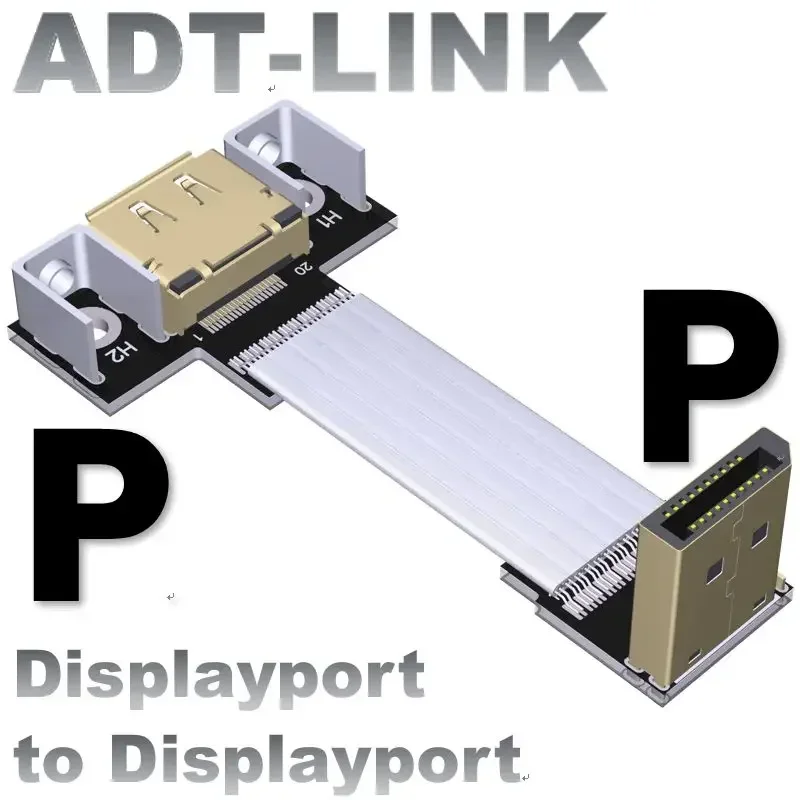

Cable plano ADT-Link DP a DP
Nombre de marca: ADT-LINK
Nombre del producto: Cable DP a DP
Modelo de producto: serie DPP
Velocidad de transferencia: soporte de ancho de banda aumentado de hasta 32,4 Gbps, resoluciones HDR/DSC de hasta 8K a 60 Hz
Longitud del cable: 3 ~ 200 cm, la longitud se puede personalizar
Aplicación: Para tarjeta de vídeo, extensión de tarjeta gráfica
Especificaciones del producto: admite la versión DP1.2, admite transmisión de señal HDR/DSC
Velocidad: 1080P-240Hz, 2K-144/165Hz, 4K-60Hz
Transmisión de audio: 32 bits/1536 kHz
Temperatura de trabajo: -20°C ~ 80°C
Nota: El cable de extensión no admite 2 transferencias, es decir, la señal se atenuará si dos o más líneas DP están conectadas en serie.No puede soportar la velocidad máxima, es necesario reducir la velocidad y la frecuencia para el uso normal.

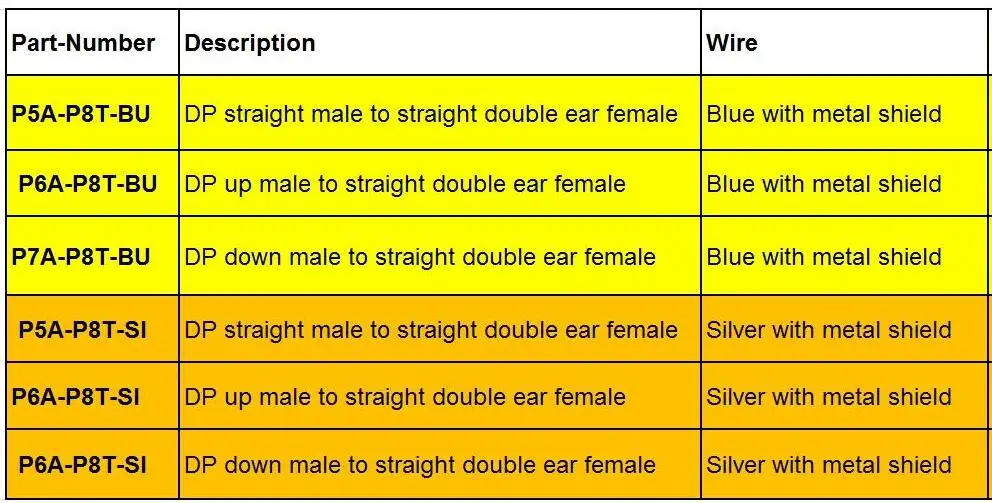

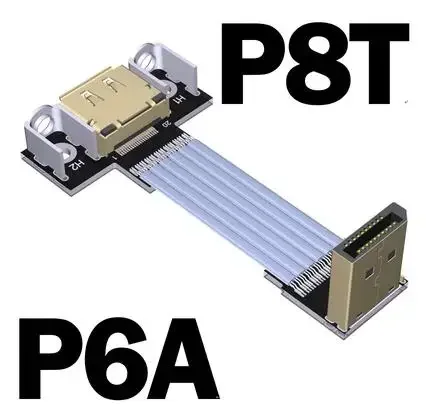

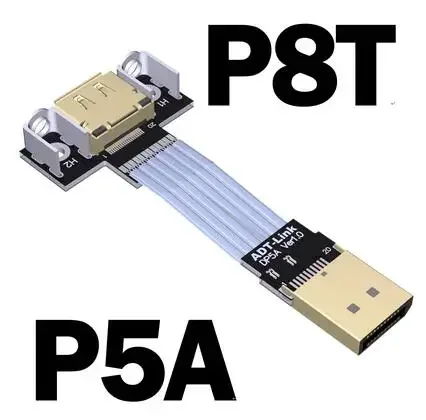

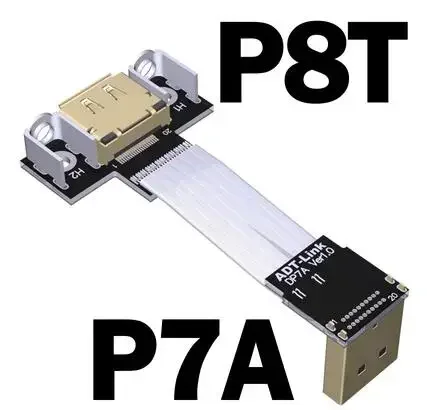

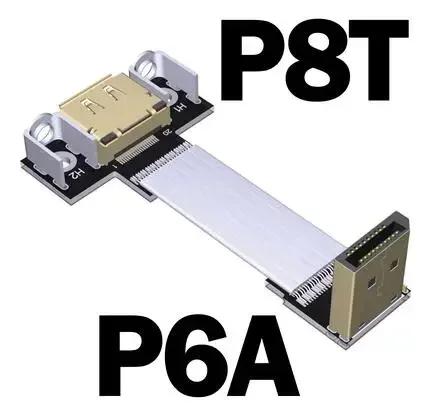

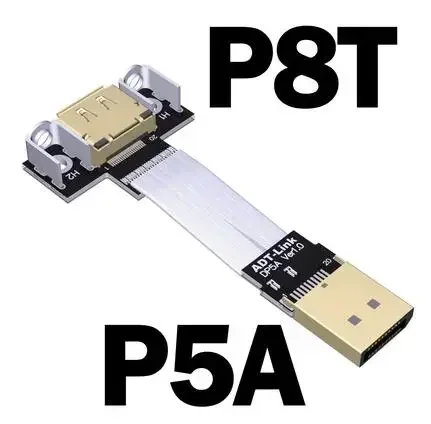

Descripción del número de pieza de la serie ADT HDMI:
Ventaja: P5~P8 son cables plateados.Además del uso de polímero conductor de blindaje EMI, la señal diferencial utiliza un blindaje metálico de papel de aluminio y el cable con blindaje metálico tiene una mejor capacidad antiinterferente.Reduzca significativamente los problemas como la pantalla contra salpicaduras y la pantalla negra
Descripción de la longitud del cable:

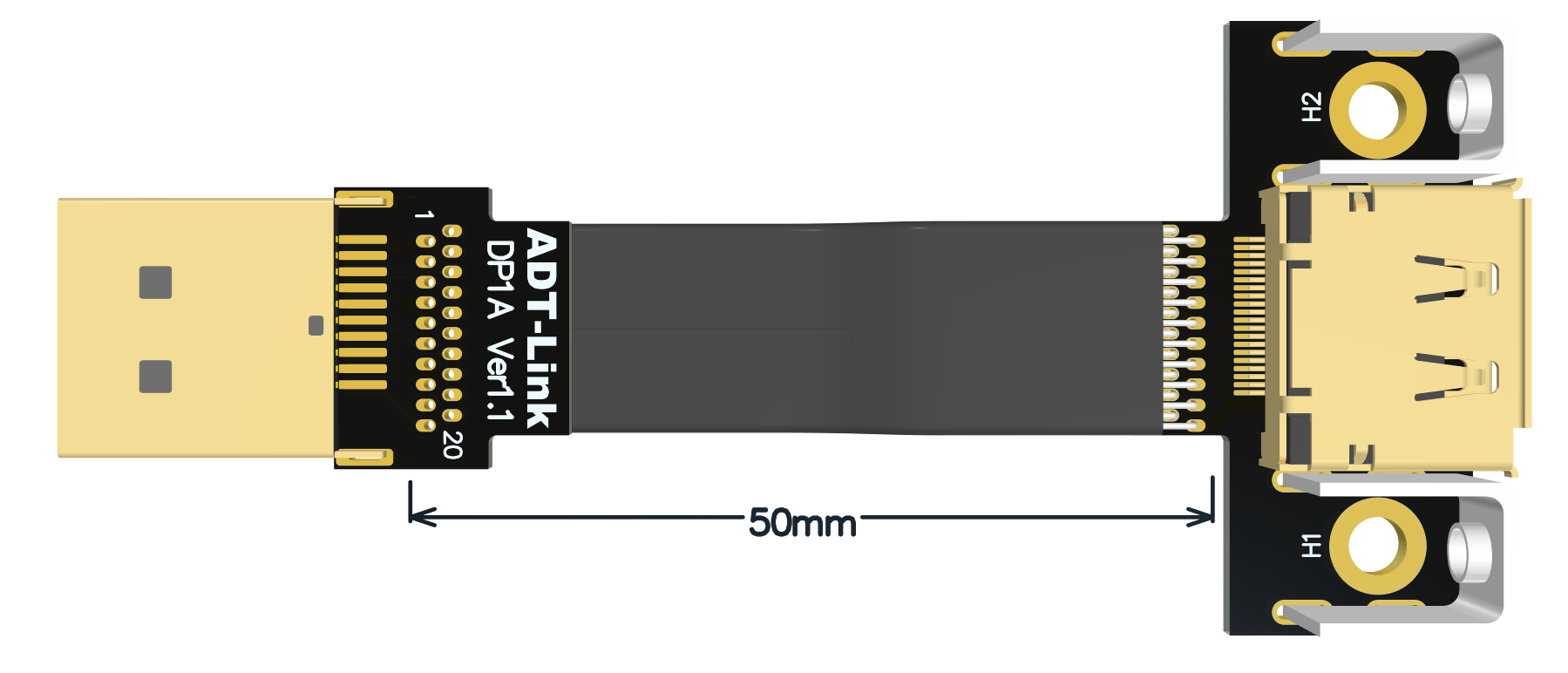

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha negra de 5 cm en la siguiente figura.
Ventajas del producto:
Ventajas del material: utilice alambre importado patentado alemán, utilice conectores chapados en oro de alta calidad, compatible con alta frecuencia con transferencia estable HDMI 2.0.PCB utiliza materiales de alta calidad y baja resistencia, precisión de mano de obra de PCB, PCB utiliza una lámina de alto TG, el espesor del cobre se espesa a 1 oz;El rendimiento conductor chapado en oro del conector puede reducir las salpicaduras de la pantalla azul de la pantalla negra causadas por una mayor resistencia a la oxidación y el problema de la pantalla de flores.
Ventajas del diseño: señal diferencial sin diseño vía, sin fenómeno de microcortocircuito CAF, transmisión de datos de señal de alta velocidad sin capacitancia parásita y problema de interferencia de atenuación de señal de inductancia parásita, diseño de cableado mejorado del circuito de alimentación, diseño de miniaturización de la placa PCB, puede reducir la interferencia del mecanismo, sin tarjeta Hardware, la instalación del producto es fácil.
Ventaja de producción: Nuestras ventas directas de fábrica, producción personalizada de productos, soldadura en el punto de soldadura de metales durante la producción.Y coloque la protección del tubo termorretráctil, el producto es firme y confiable, no habrá problemas de desconexión y desconexión.El producto funciona bien, es estable y confiable.
Preguntas y respuestas:
¿Existe algún blindaje EMI para el cable?
El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Se pueden dividir cables y conectores de PCB?
No, para purificar la transmisión de la señal y evitar el accidente de caída del cable, nuestros conectores de cable y PCB están soldados y protegidos por la funda del tubo termorretráctil, por lo que el producto no se puede separar.
¿Qué son compatibles los cables?
¿Grosor del cable?¿Se puede doblar?

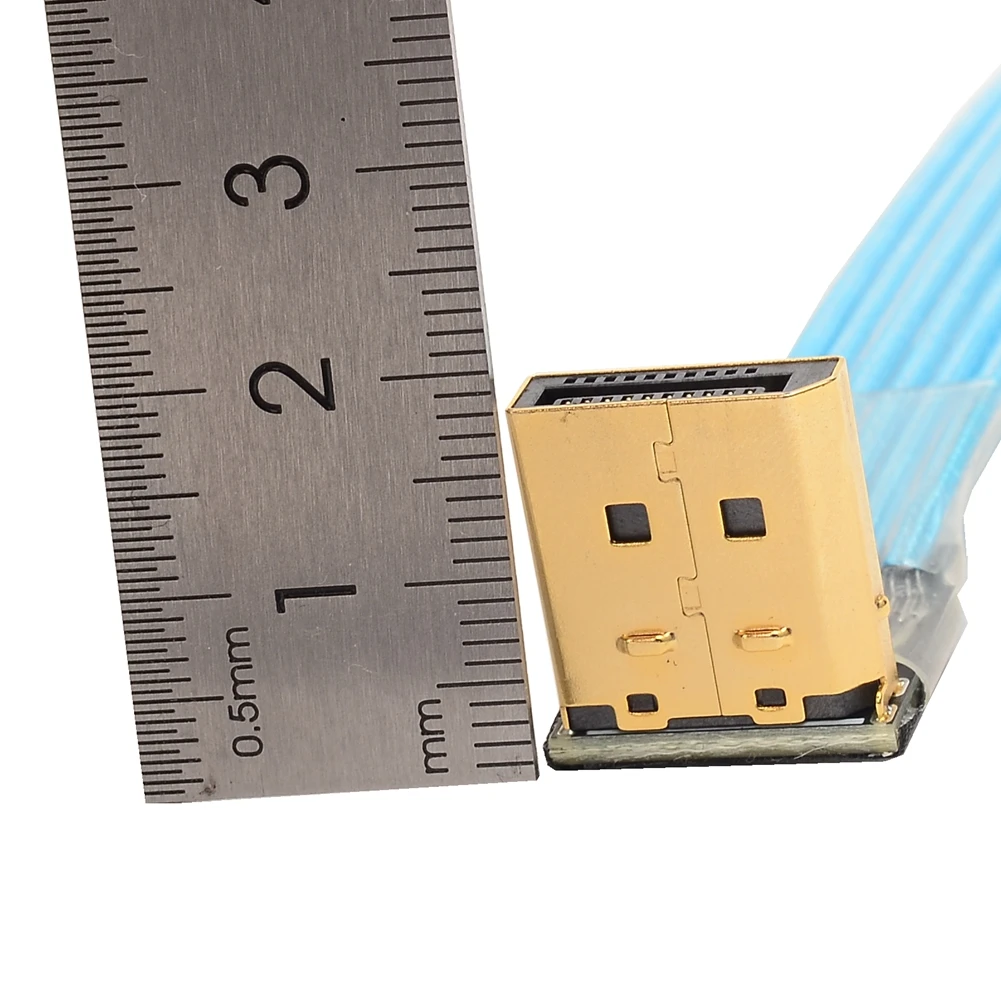

El grosor del alambre es de 1,4 mm y se puede doblar y doblar sin afectar el uso.
¿Cuántos pesos tiene el producto?

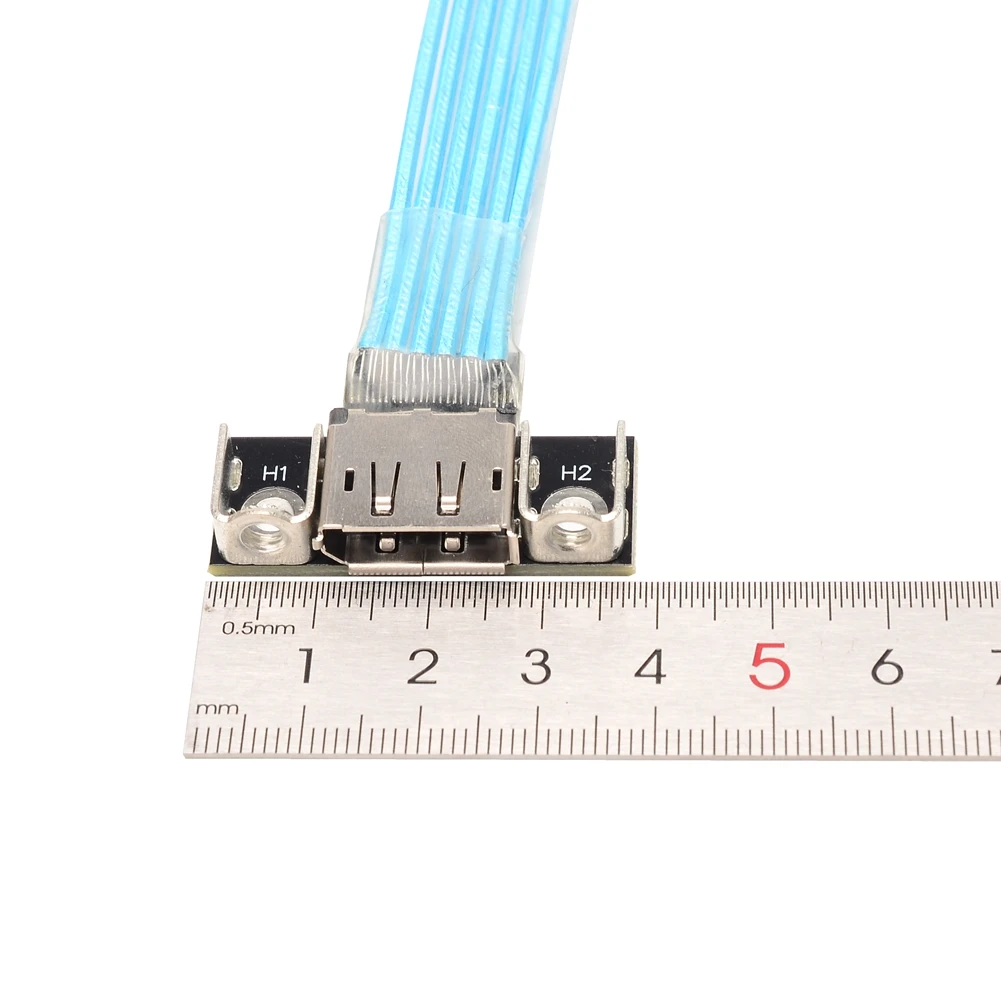

El peso del alambre de 5 cm es de 1,57 g.El peso del conector y la placa PCB es de 7,45 g (las especificaciones y modelos son numerosos, solo como referencia)El tamaño del alambre azul y plateado se puede doblar 90 grados, el tamaño es como se muestra en la siguiente figura (se recomienda elegir la versión plateada para que sea más gruesa y segura)

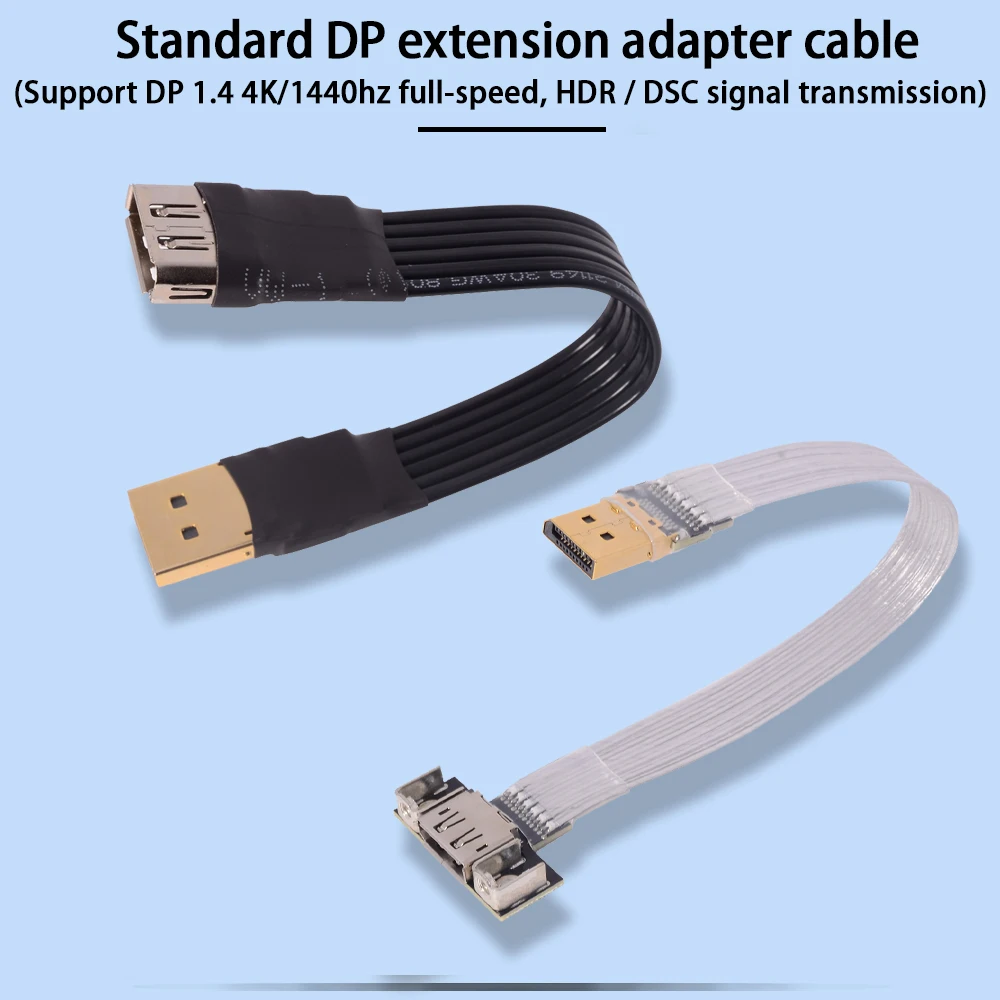

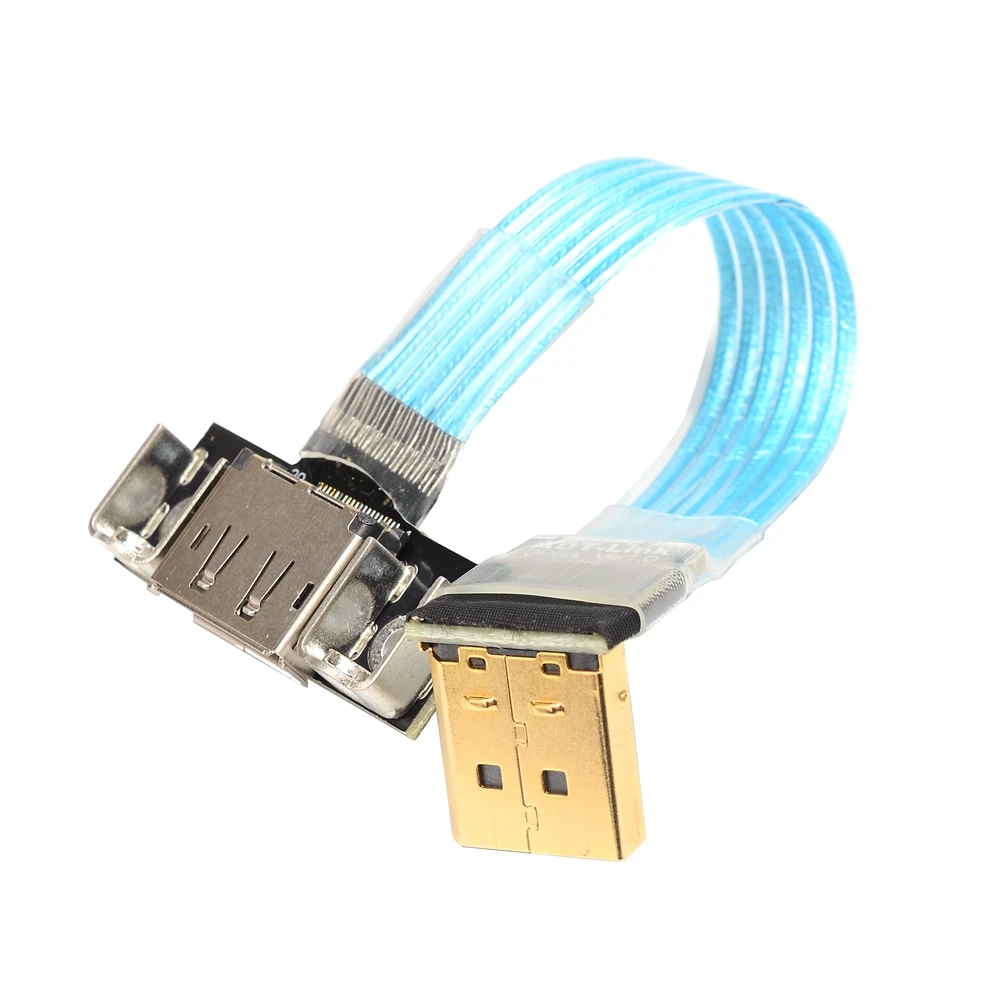

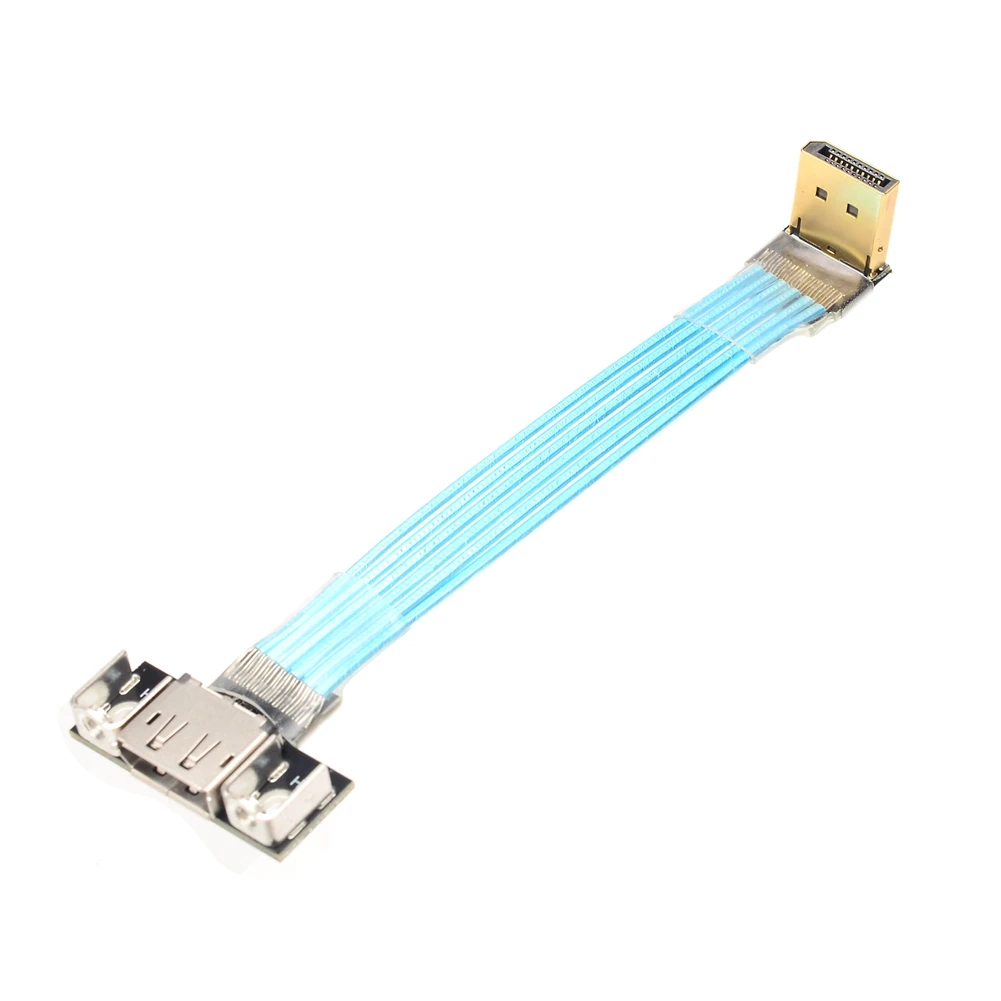

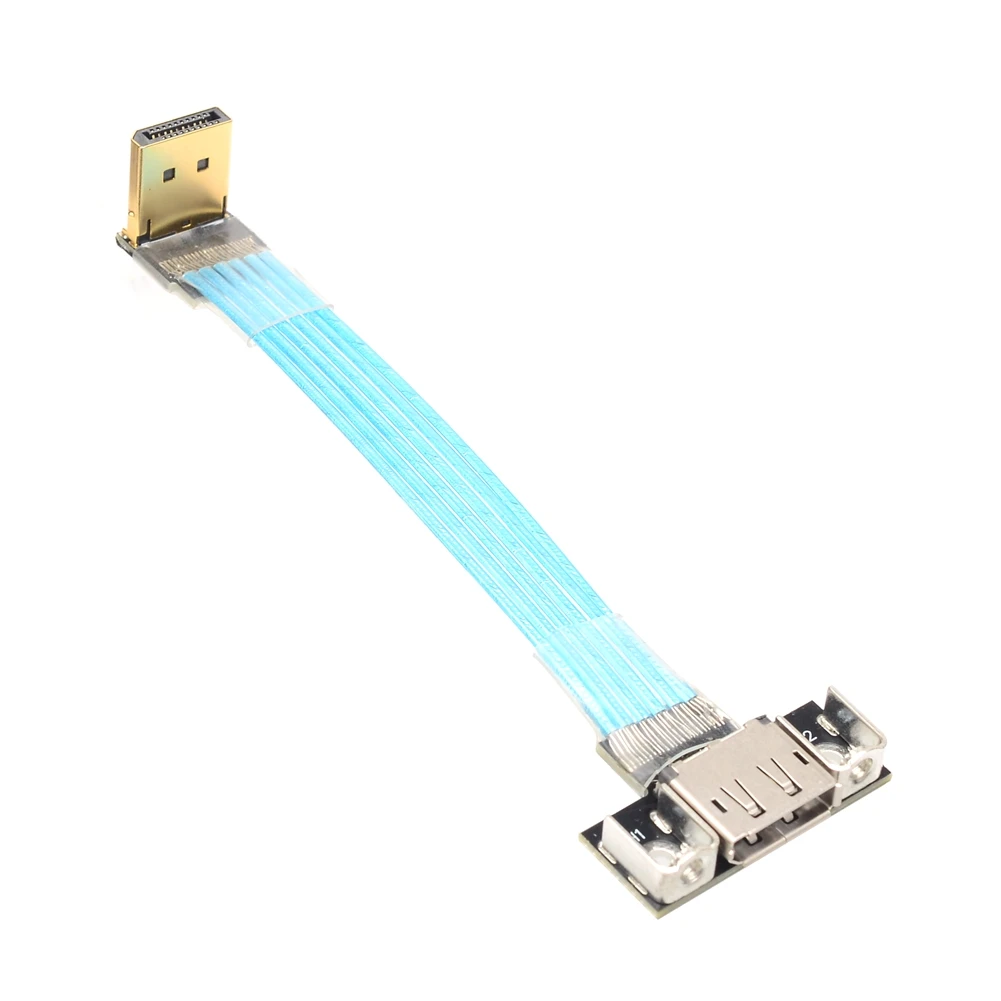

Modelos de blindaje de metal plateado y blindaje de metal azul.

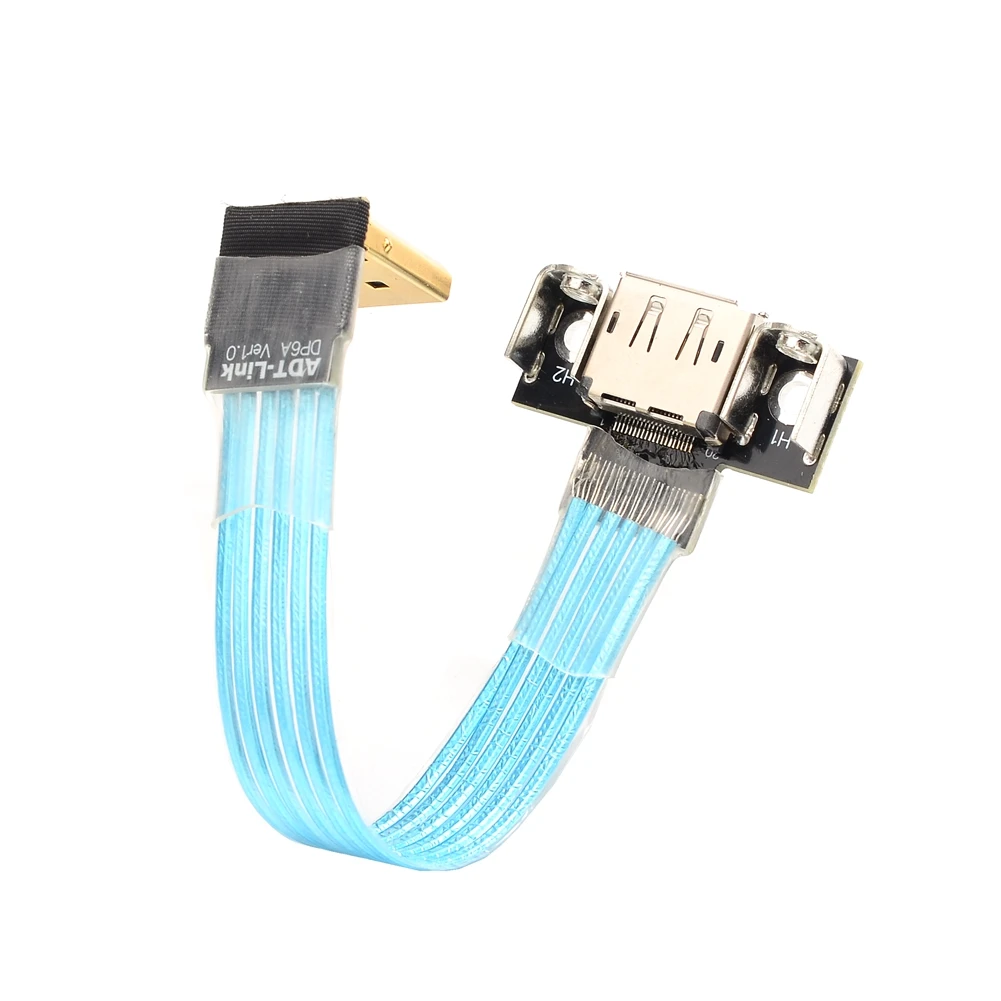

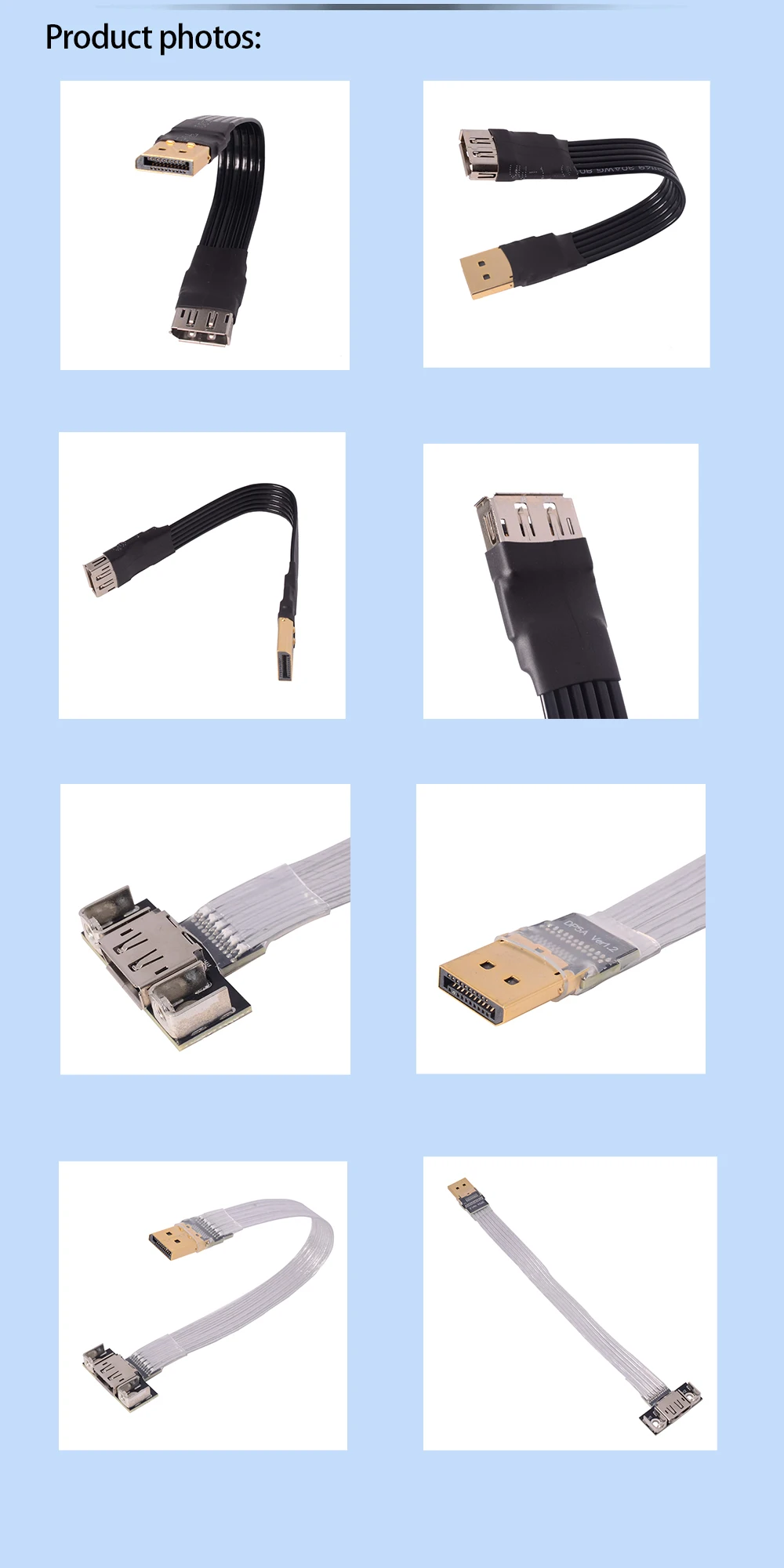

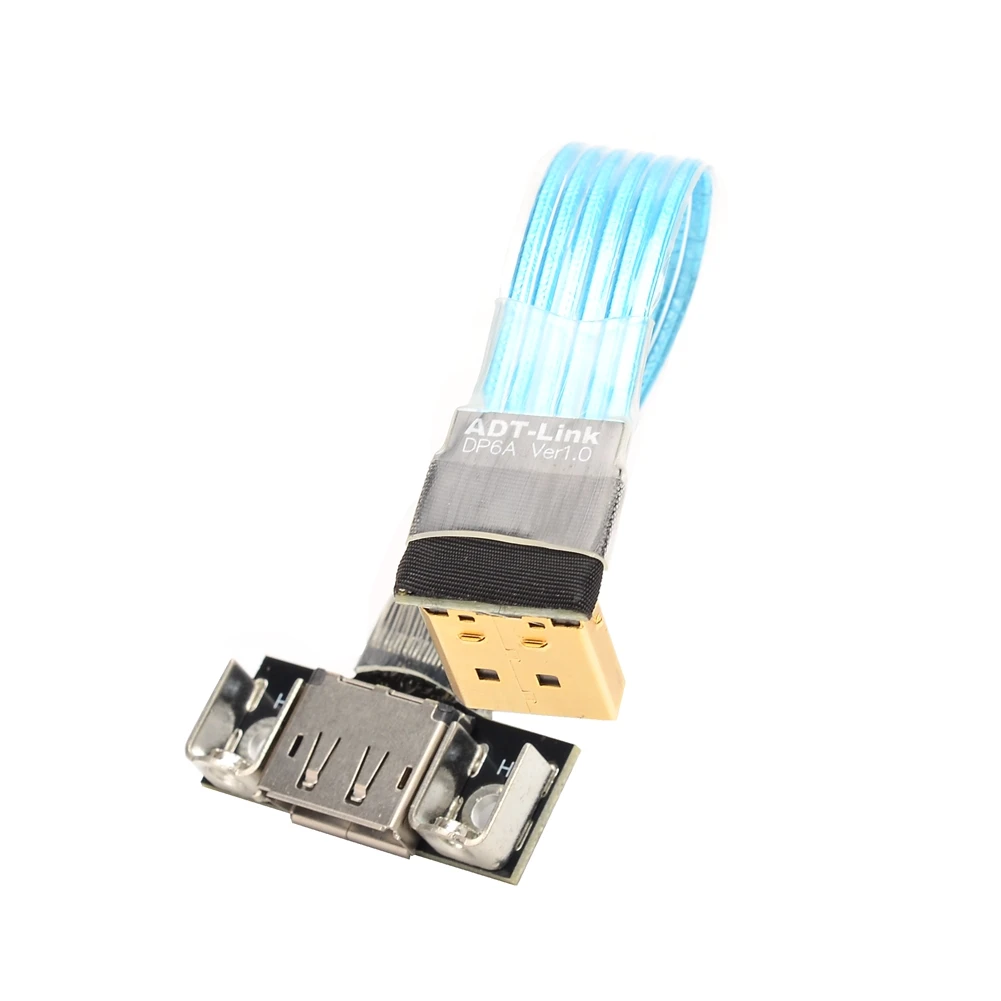

Fotos reales:
