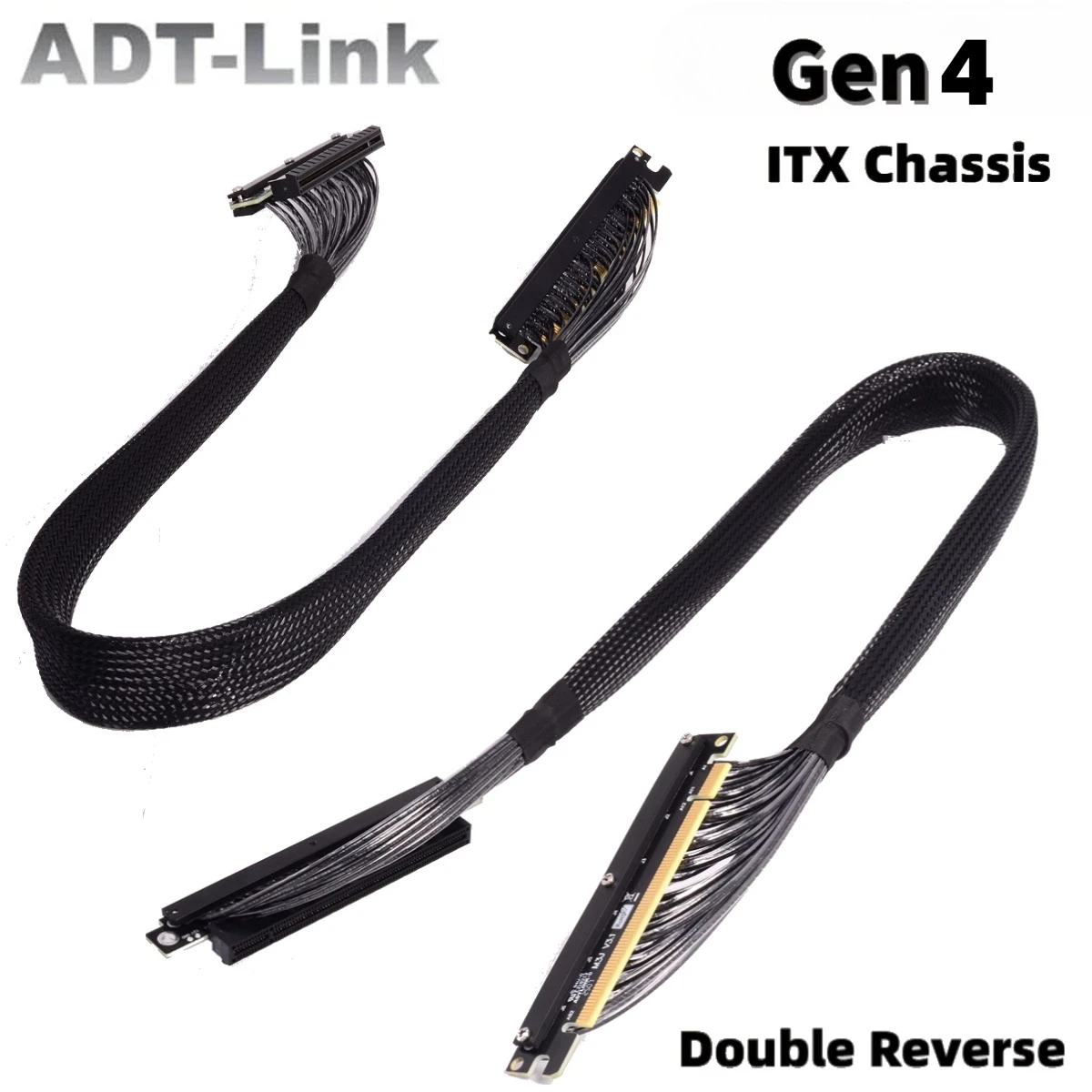

Cable de extensión ADT-Link PCI Express 4.0 x16
Nombre de marca: ADT-LINK
Nombre del producto: cable de extensión PCIe x16 a x16
Velocidad de transferencia: PCIe 4.0 x16 de velocidad máxima, 256 G/bps (máx.)
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable elevador de extensión de ranura PCIe x16

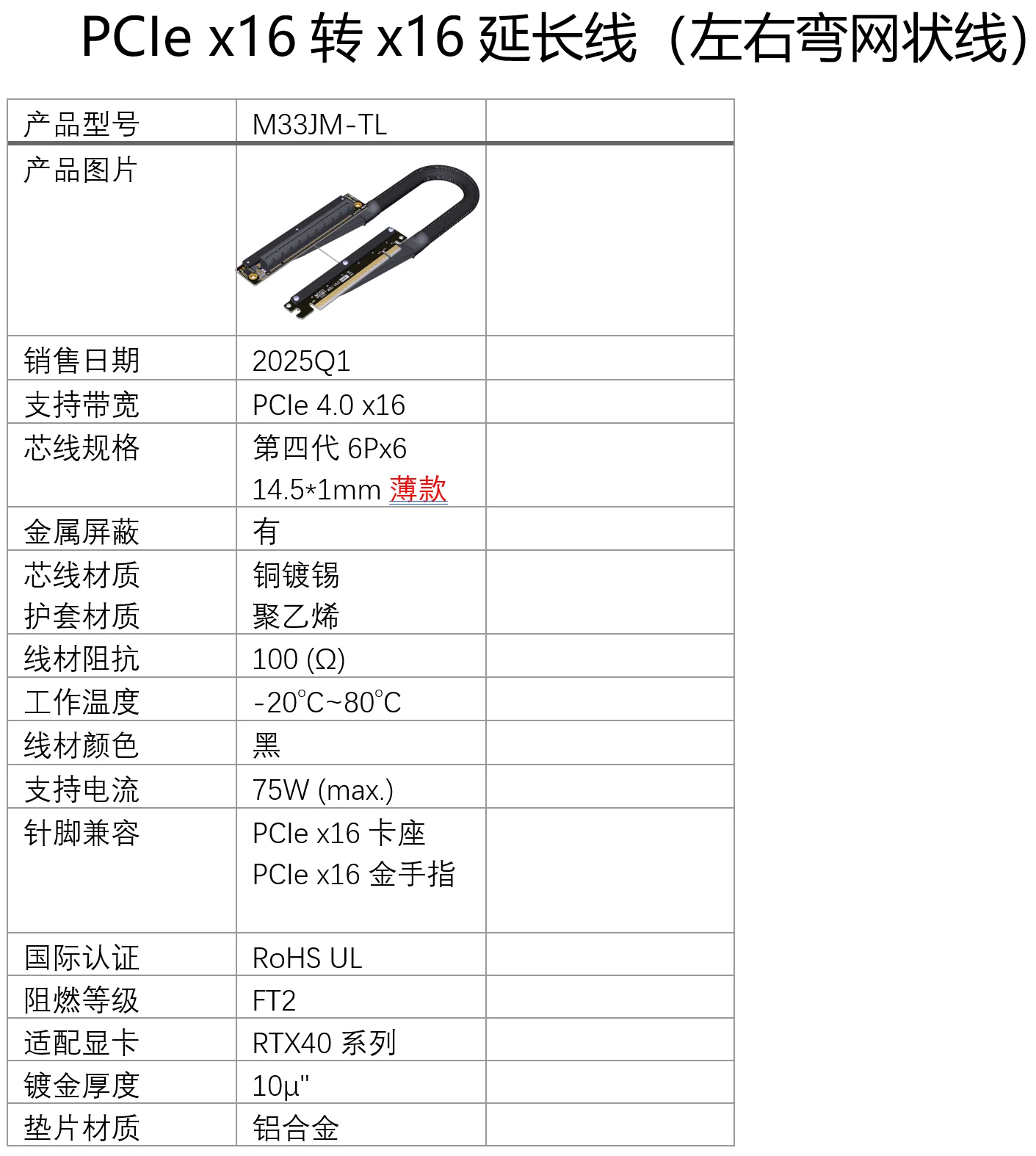

Descripción del número de pieza:
Número de pieza
Descripción
Ancho de banda

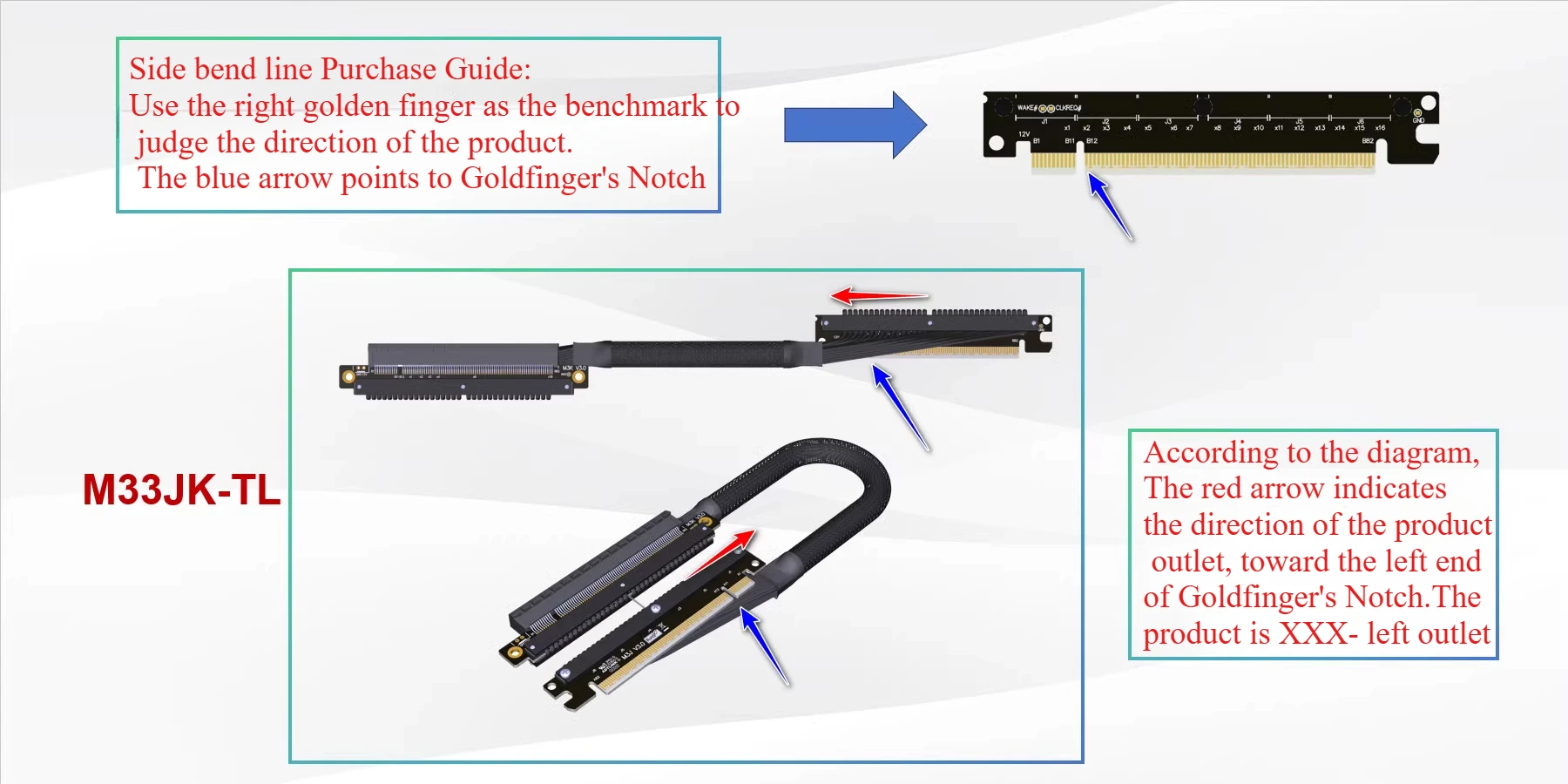

M33JK-TL
PCI-E x16 a x16 Cables de extensión verticales giratorios de 180 grados hacia la izquierda
PCIe 4.0 x16 (máx.)
M33JK-TR
PCI-E x16 a x16 Cables de extensión verticales de 180 grados hacia la derecha
PCIe 4.0 x16(Máx.)
PCI-E x16 a x16 Cables de extensión verticales de 90 grados hacia la izquierda
PCI-E x16 a x16 Cables de extensión vertical de 90 grados hacia la derecha
PCIe 4.0 x16(Máx.)
PCIe 4.0 x16(Máx.)
Descripción de la longitud del cable:

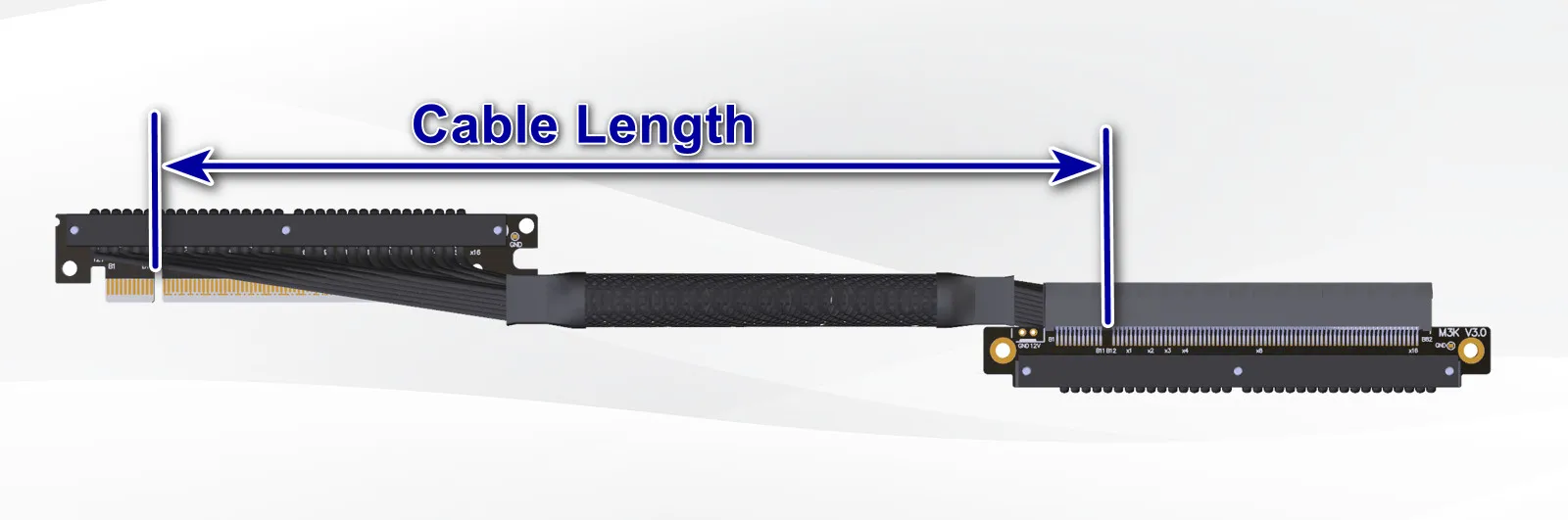

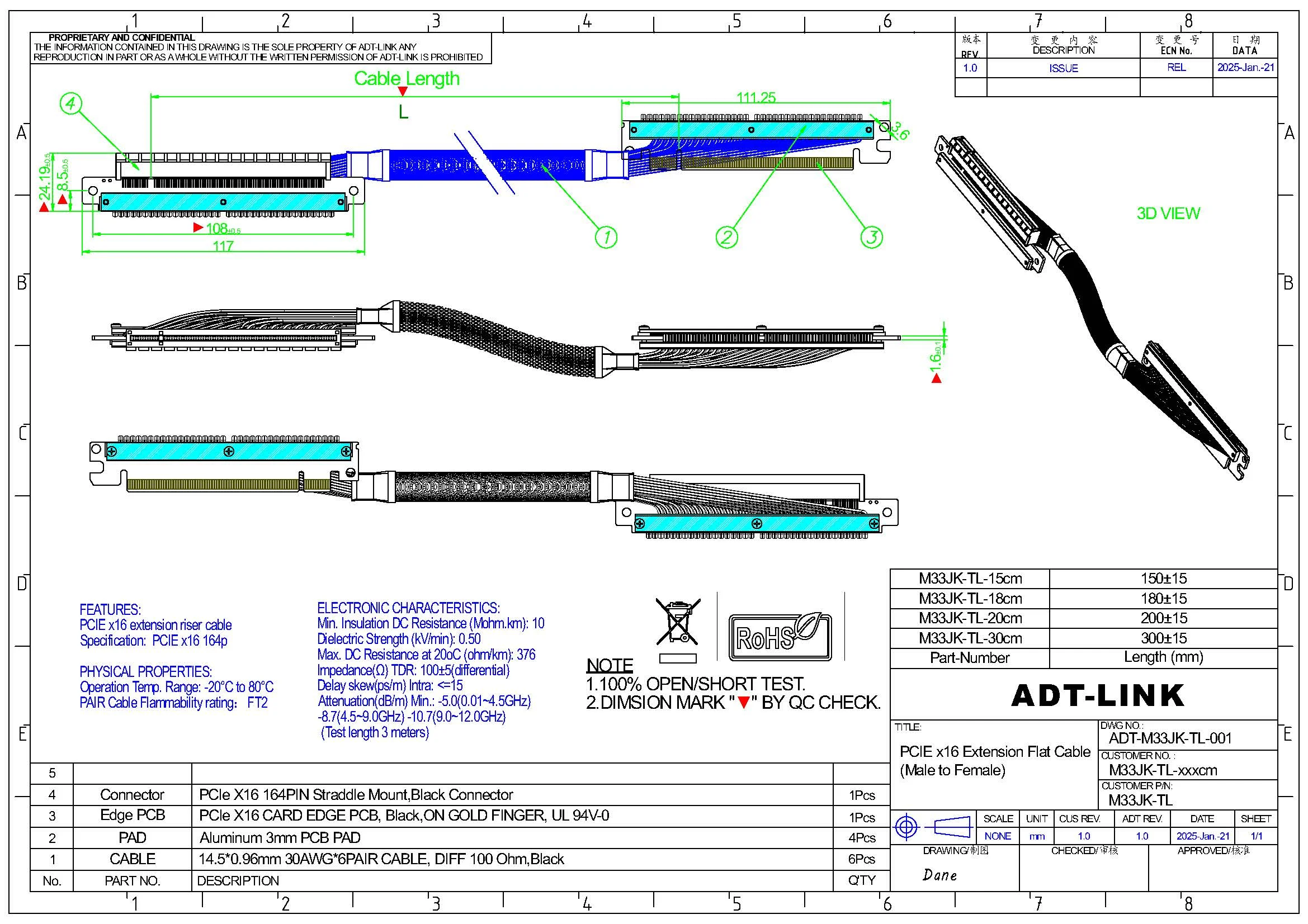

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha azul de 5 cm en la siguiente figura.
Ventajas del producto:
1. La ventaja del cable es que ADT ha desarrollado y diseñado de forma independiente el cable antiinterferencias de baja resistencia de quinta generación con una funda exterior resistente a los arañazos y al desgaste, y admite PCIe estable 4.0 transmisión en altas frecuencias.
2. Ventaja de la longitud de la línea, se acepta personalización de 5 cm a 100 cm.Póngase en contacto con el servicio de atención al cliente para personalizarlo.
3, señal diferencial sin diseño de vía, no hay interferencia de atenuación de señal causada por capacitancia parásita e inductancia, y no habrá fenómeno de microcortocircuito CAF.El producto es duradero y duradero.
4. El producto está hecho de materiales de alta calidad, con mano de obra precisa de PCB.La PCB utiliza una placa de alto TG y el grosor del material de cobre se espesa a 1 oz.El dedo dorado tiene suficiente contenido de chapado en oro y el pie chapado en oro tiene buena conductividad, lo que puede reducir el problema de congelación y pantalla azul causado por la oxidación, el óxido y el aumento de impedancia.

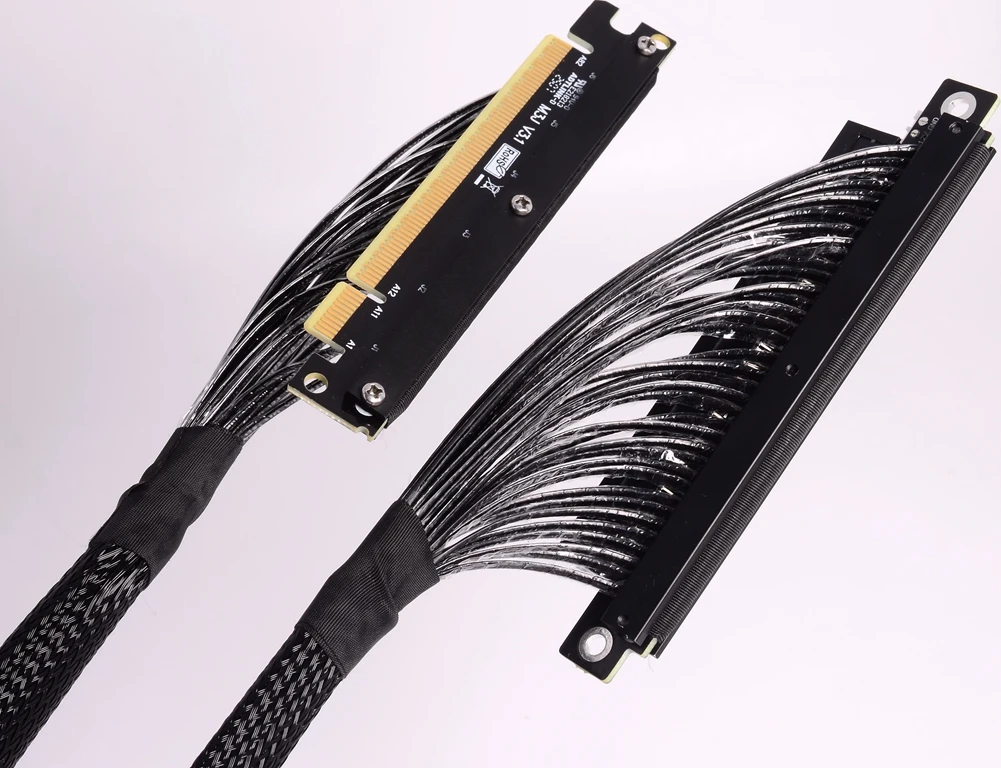

5. El cable utilizado en el producto ya es muy duradero.Está protegido por almohadillas de PCB de 3 mm de espesor en los puntos de soldadura del metal, y se fija con tornillos y tuercas hexagonales.El producto es robusto, confiable, resistente a tirones, antiinterferencias y no tendrá problemas como rotura de alambre o caída de clavos.El alambre se puede doblar y doblar sin afectar su uso.

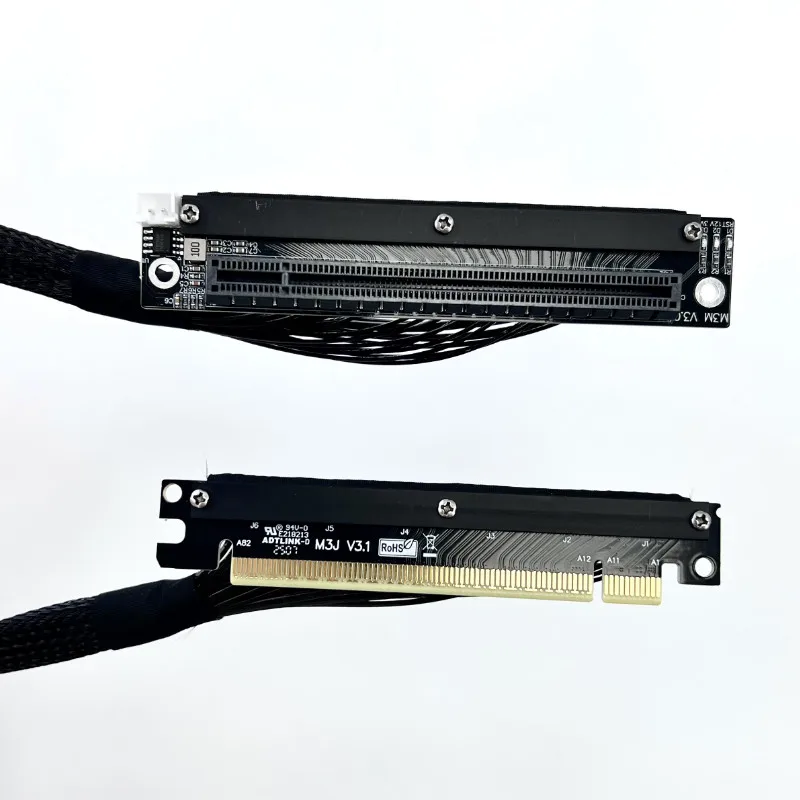

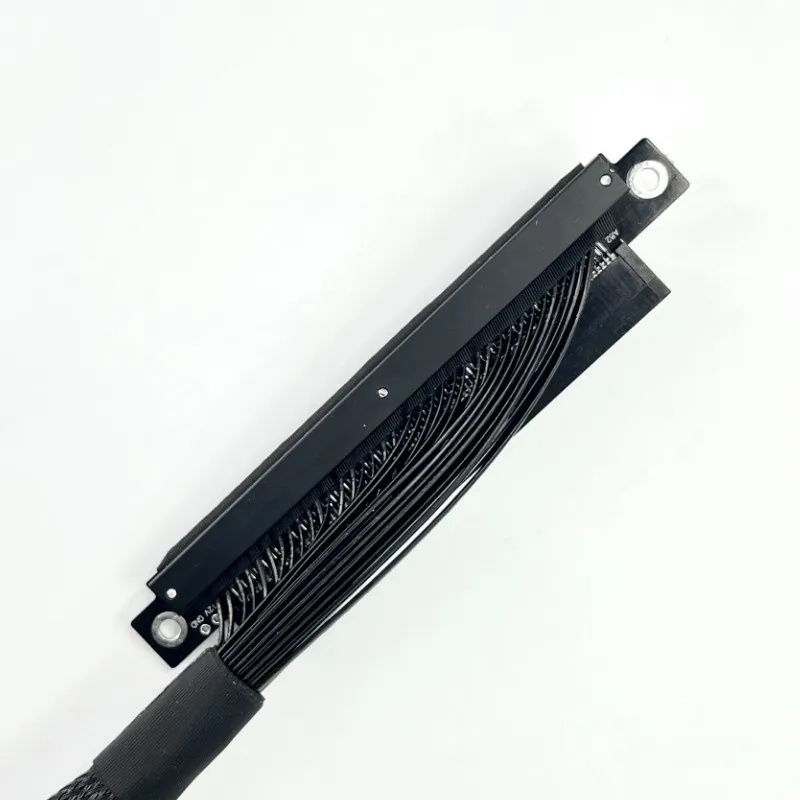

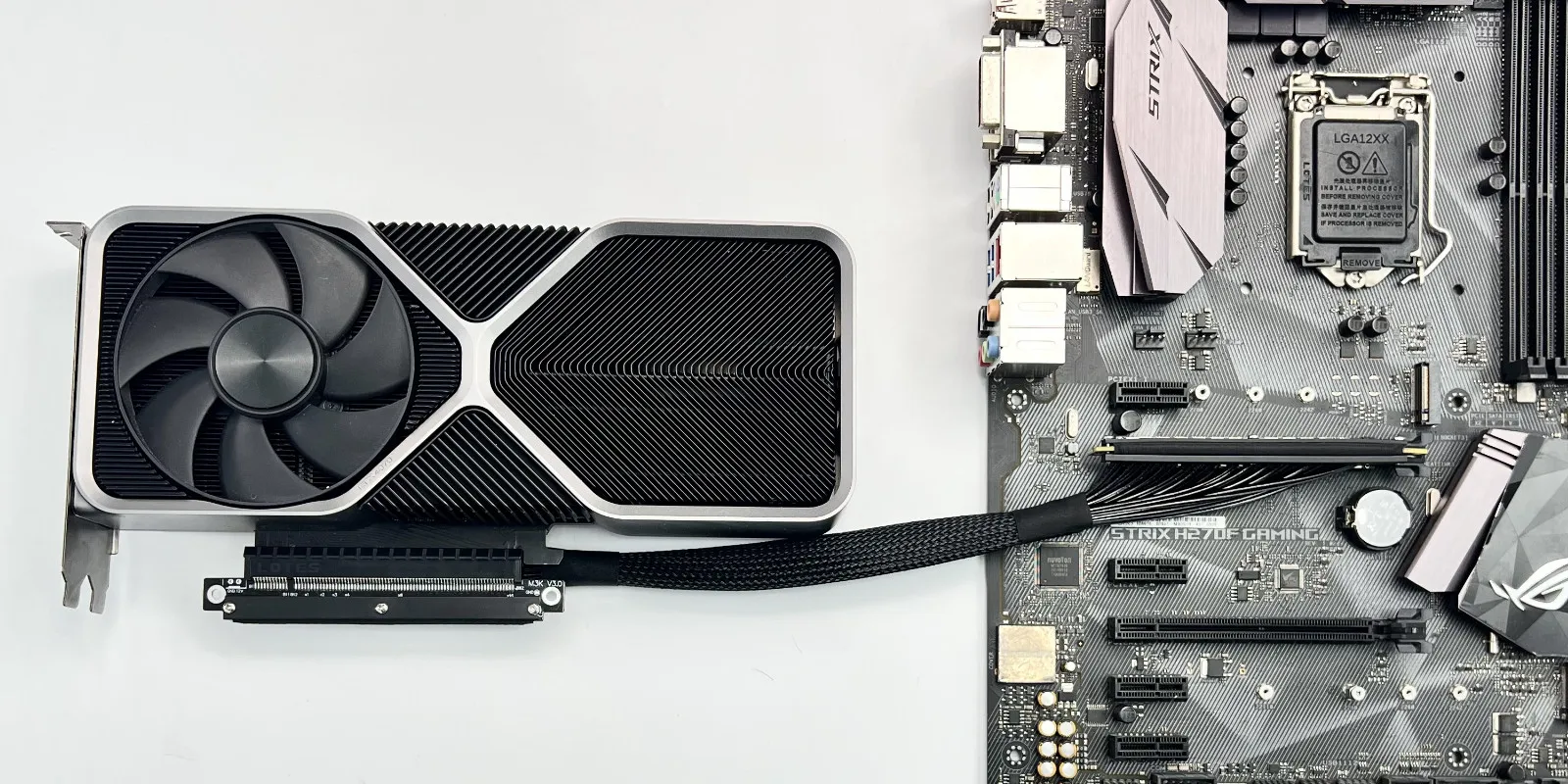

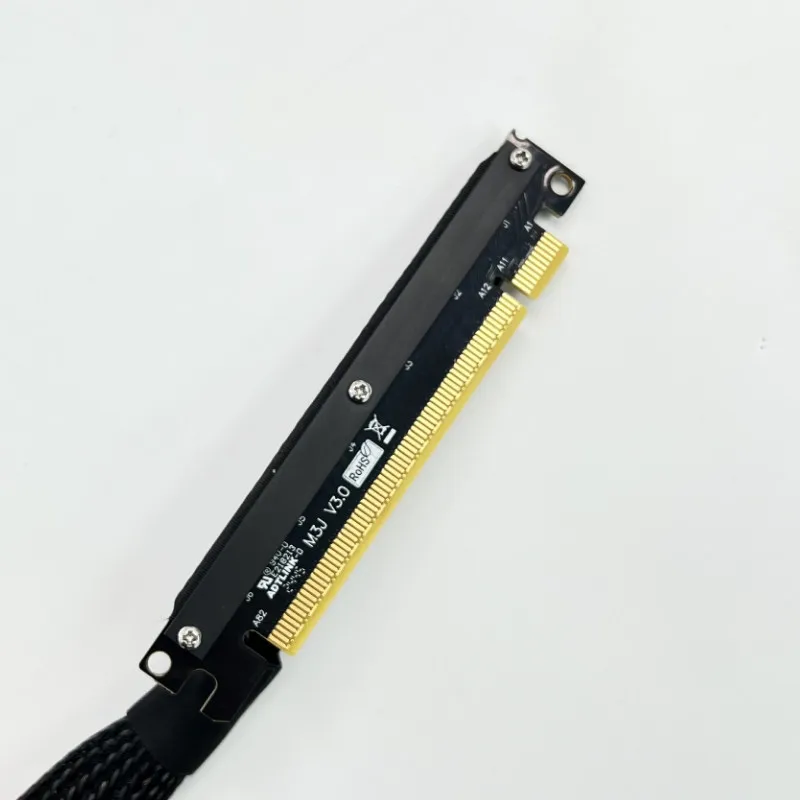

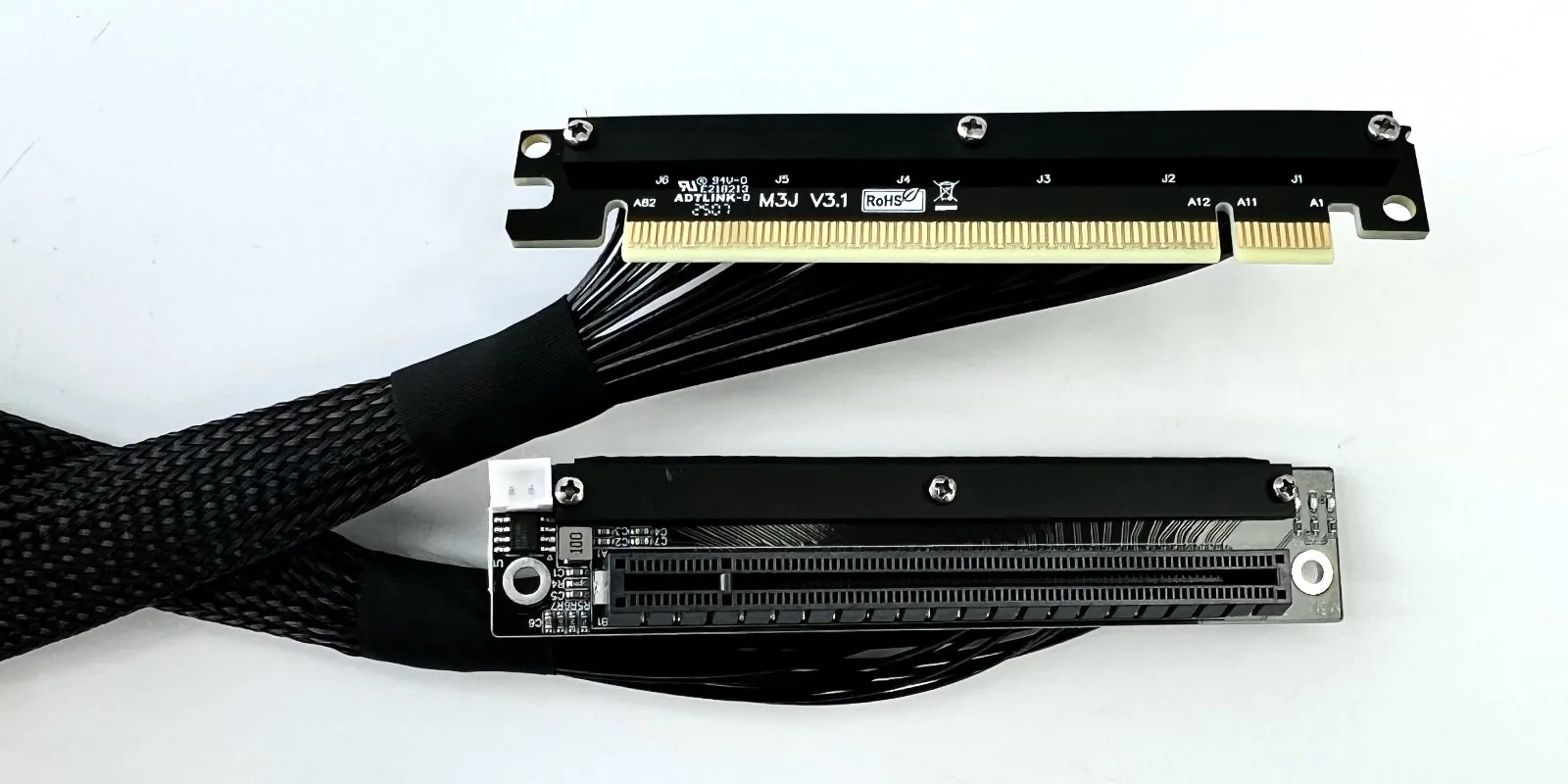

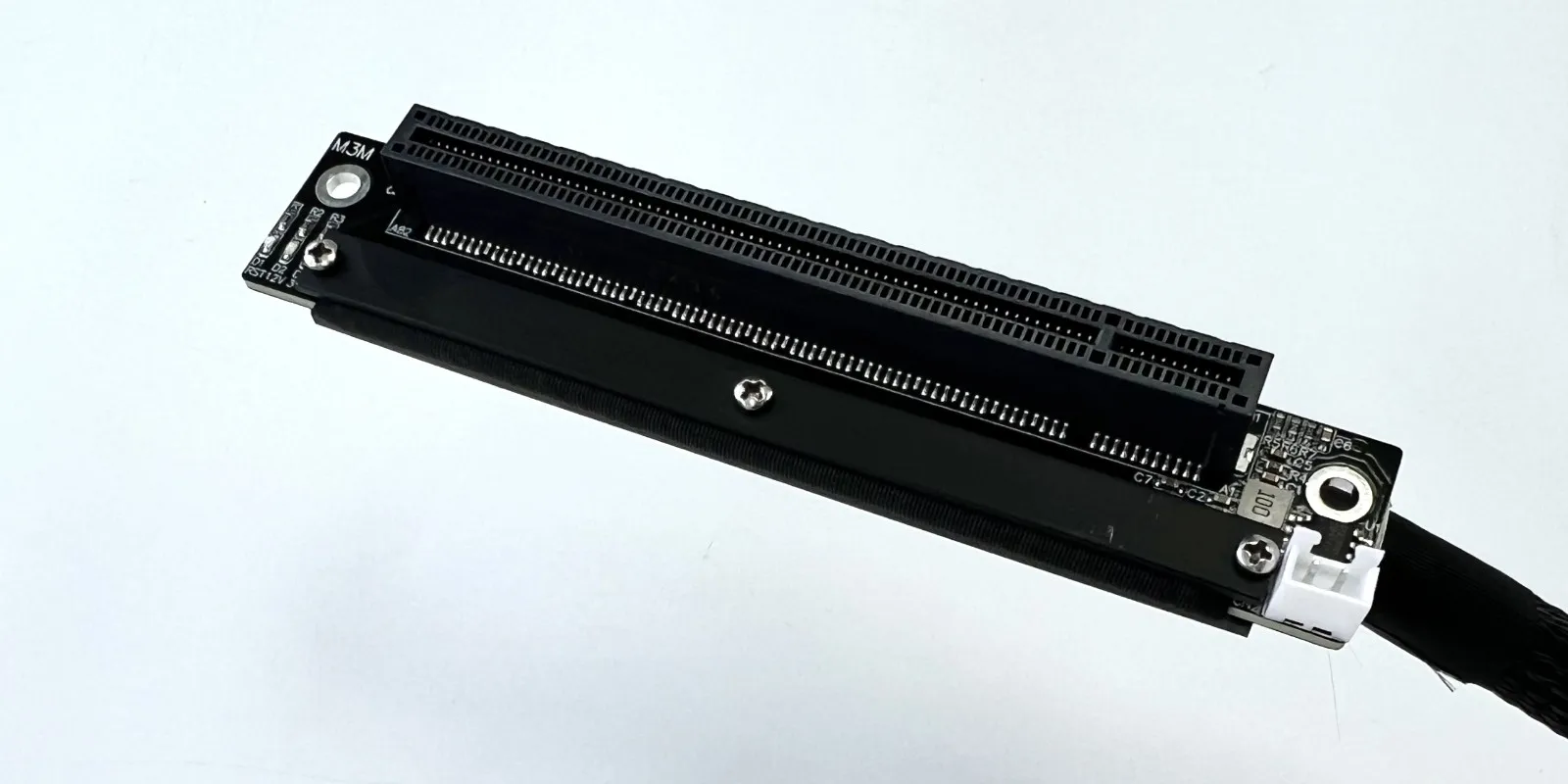

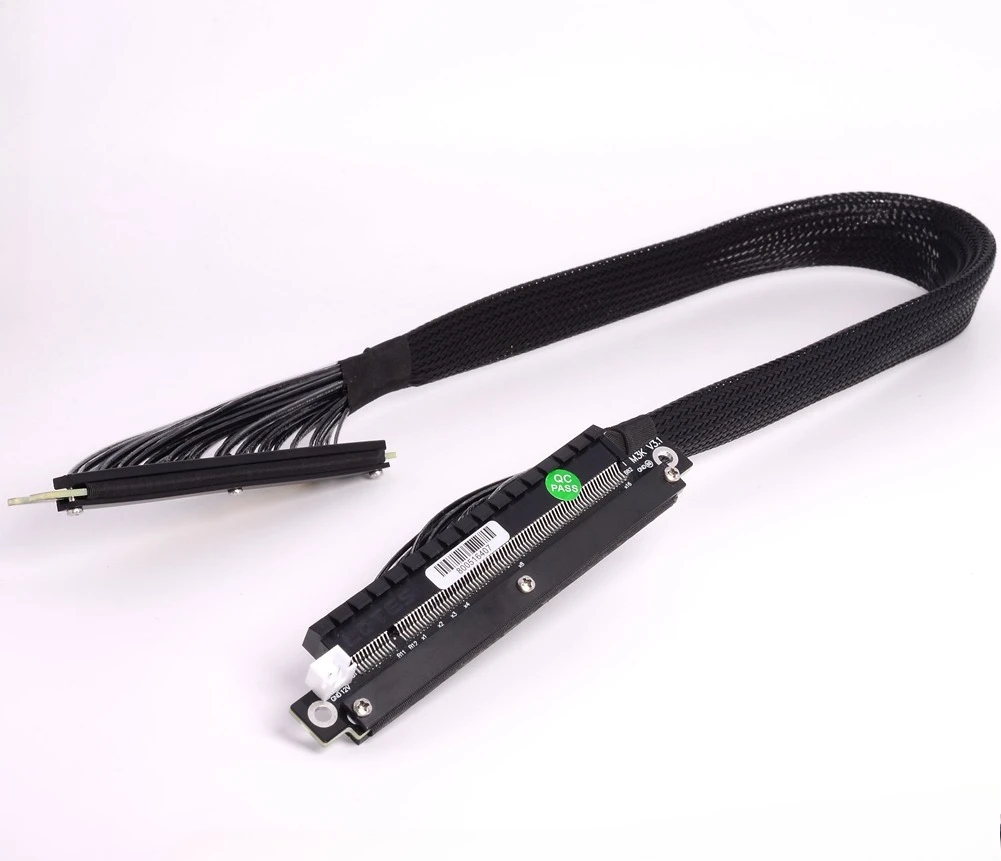

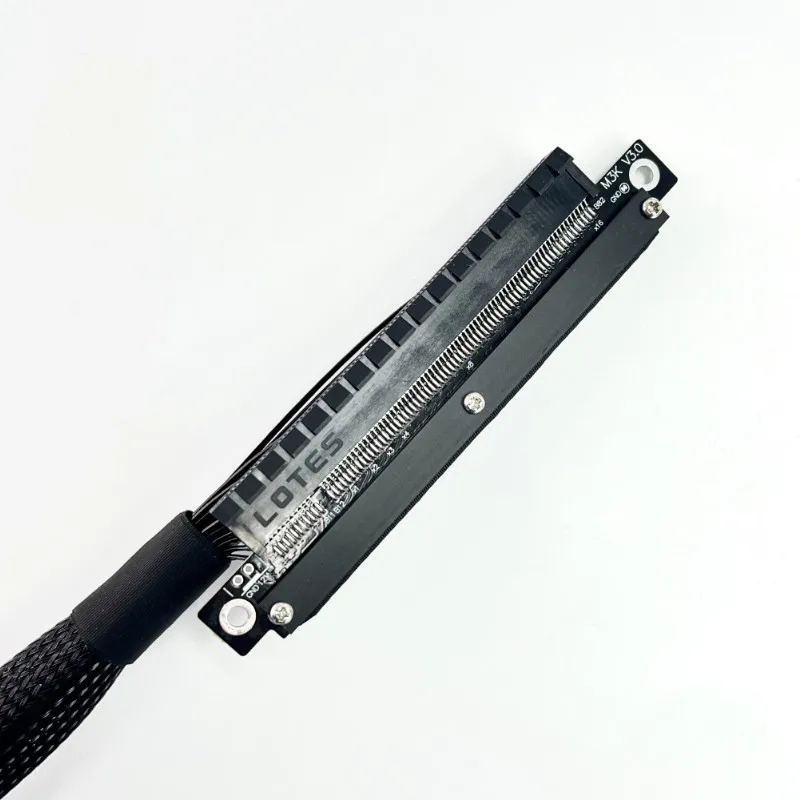

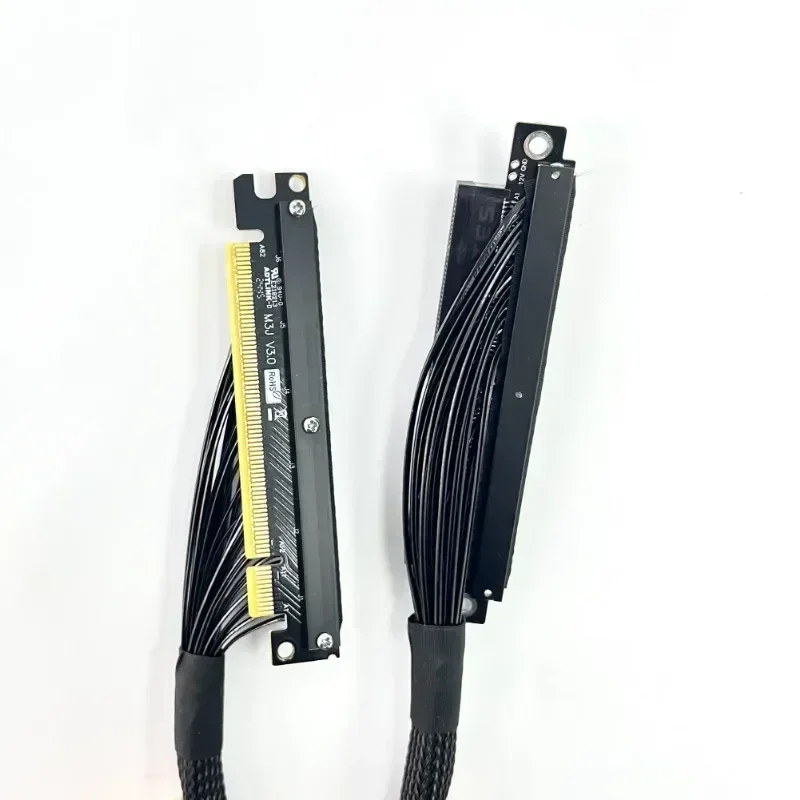

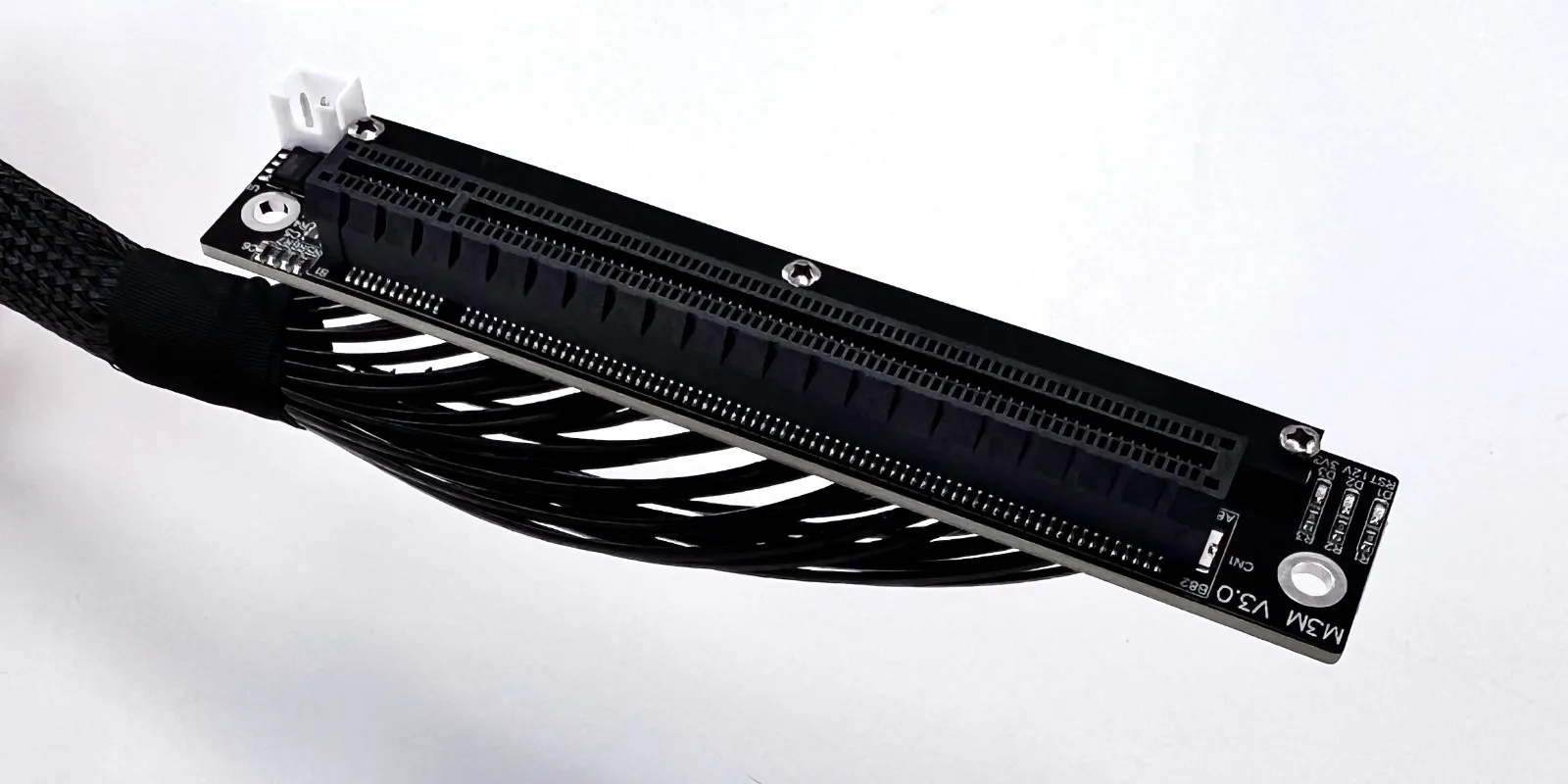

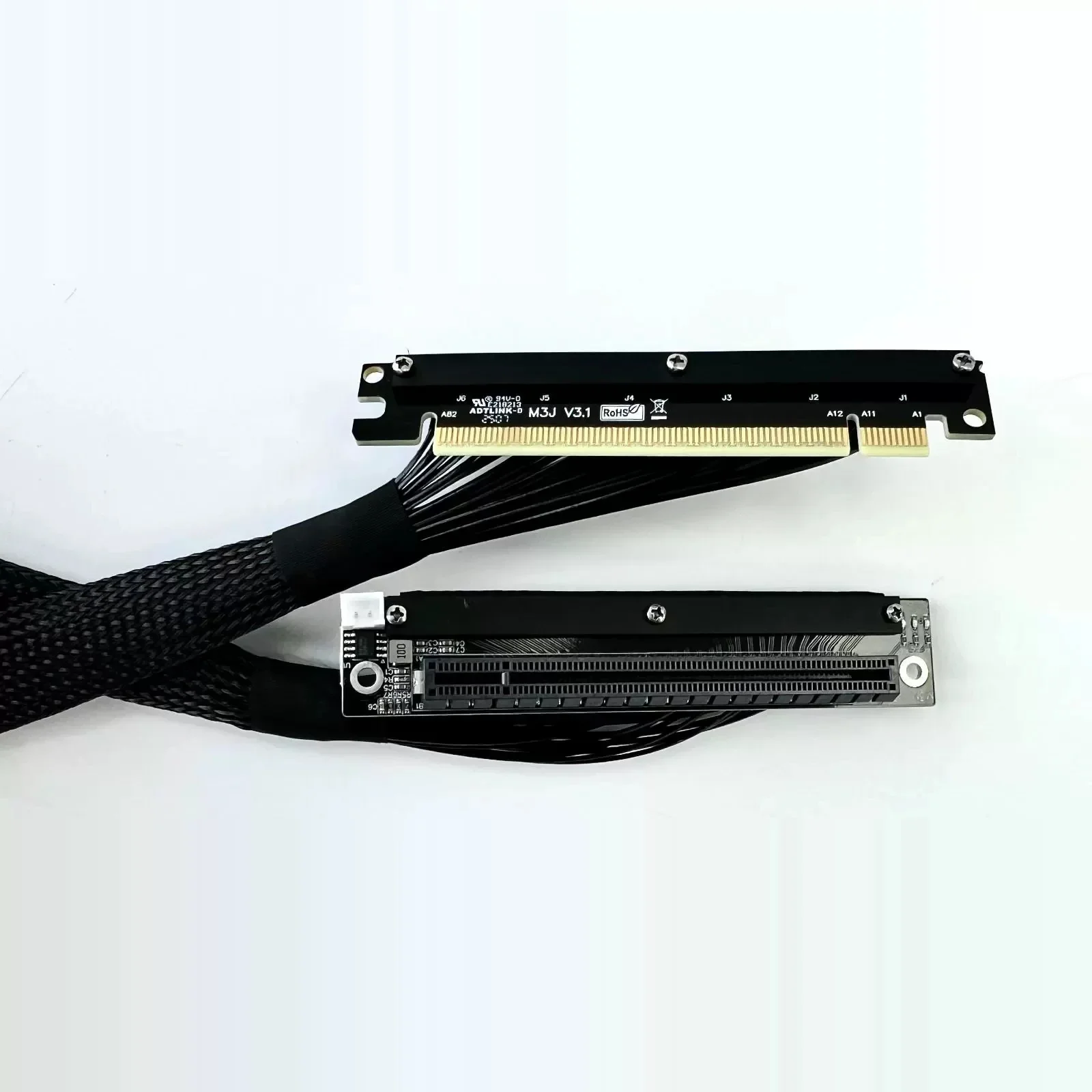

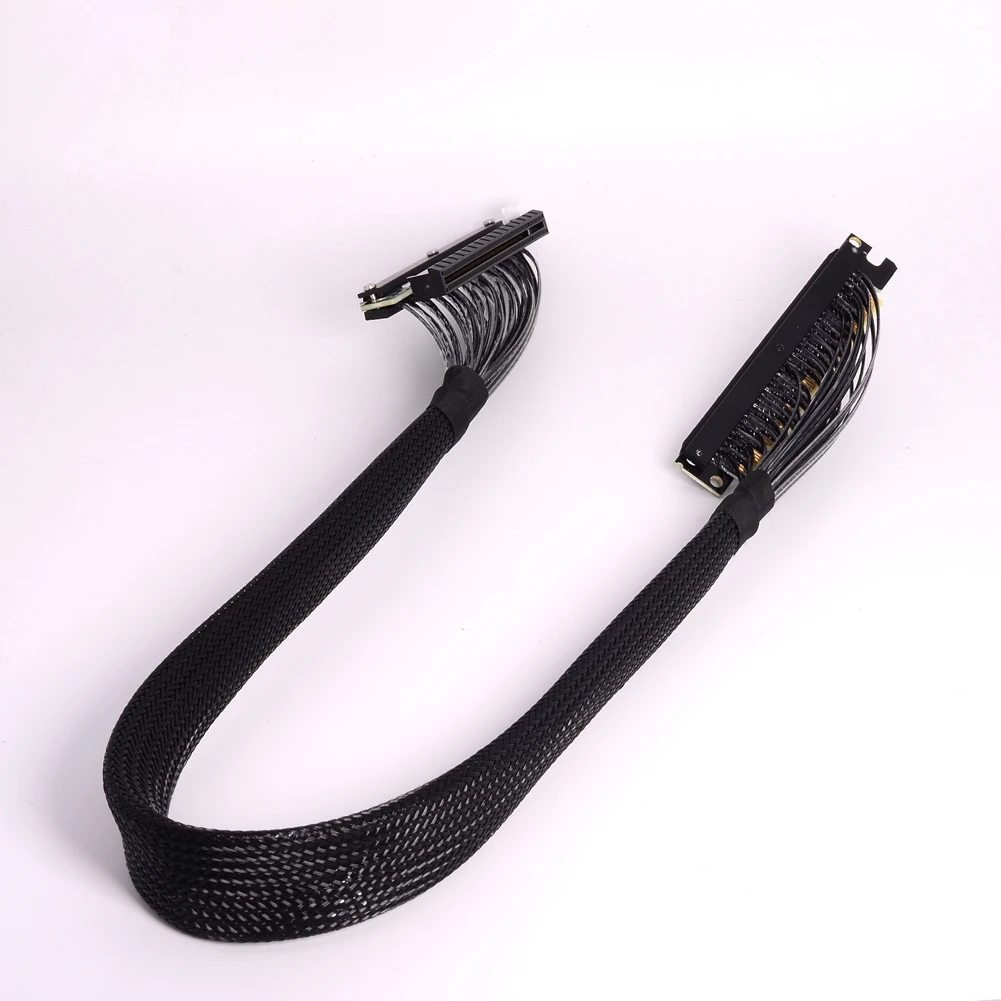

Foto:

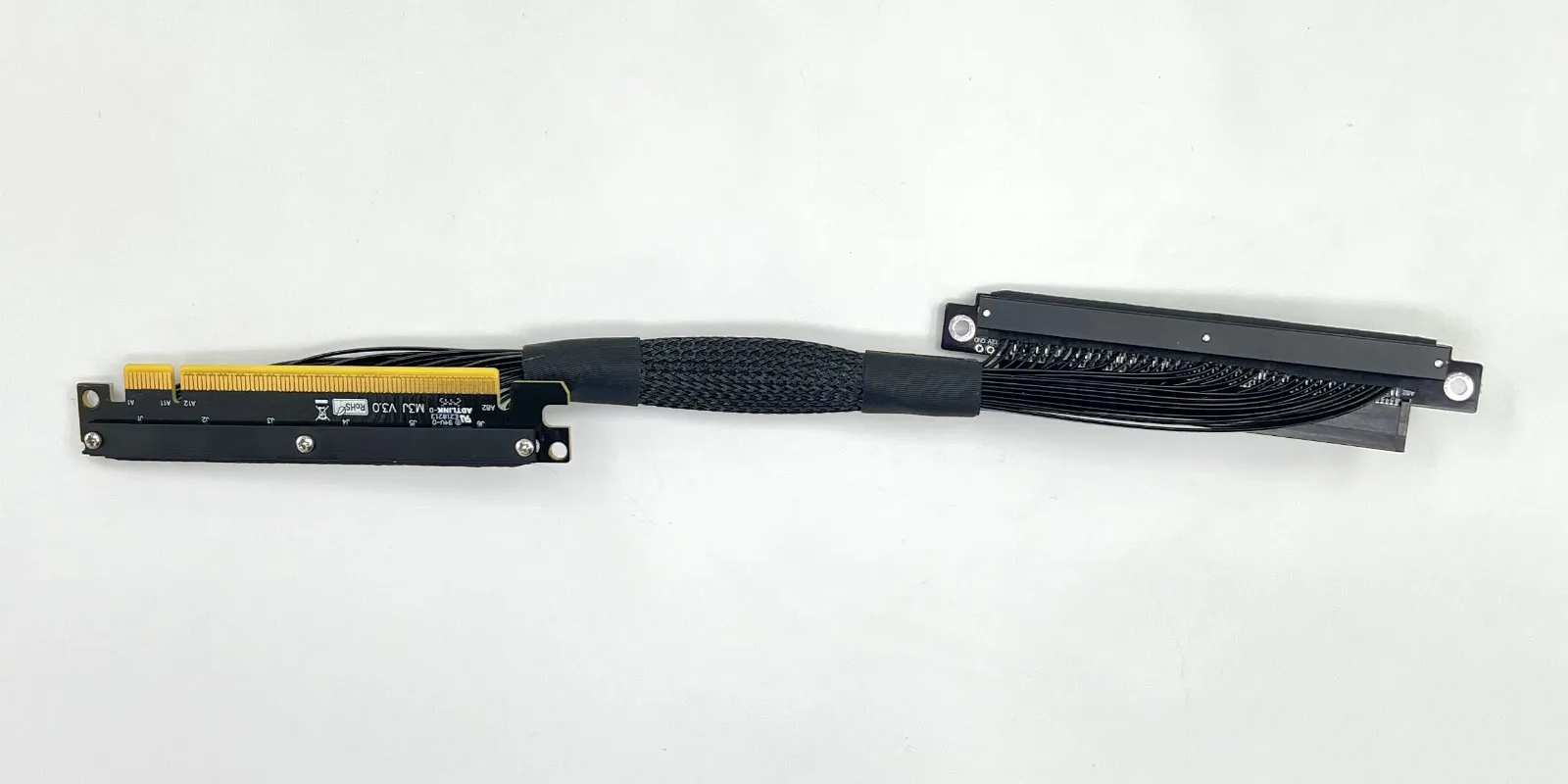

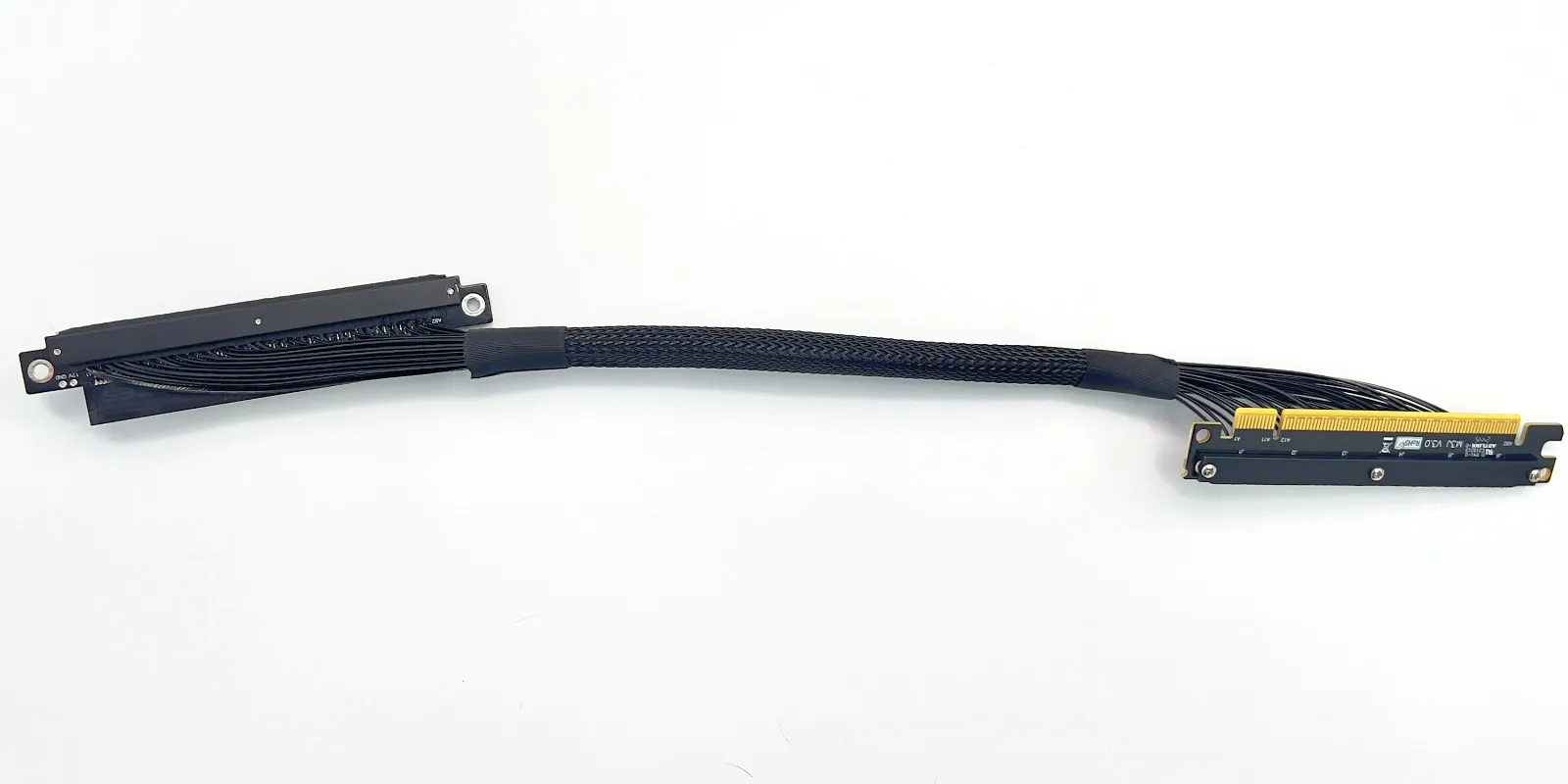

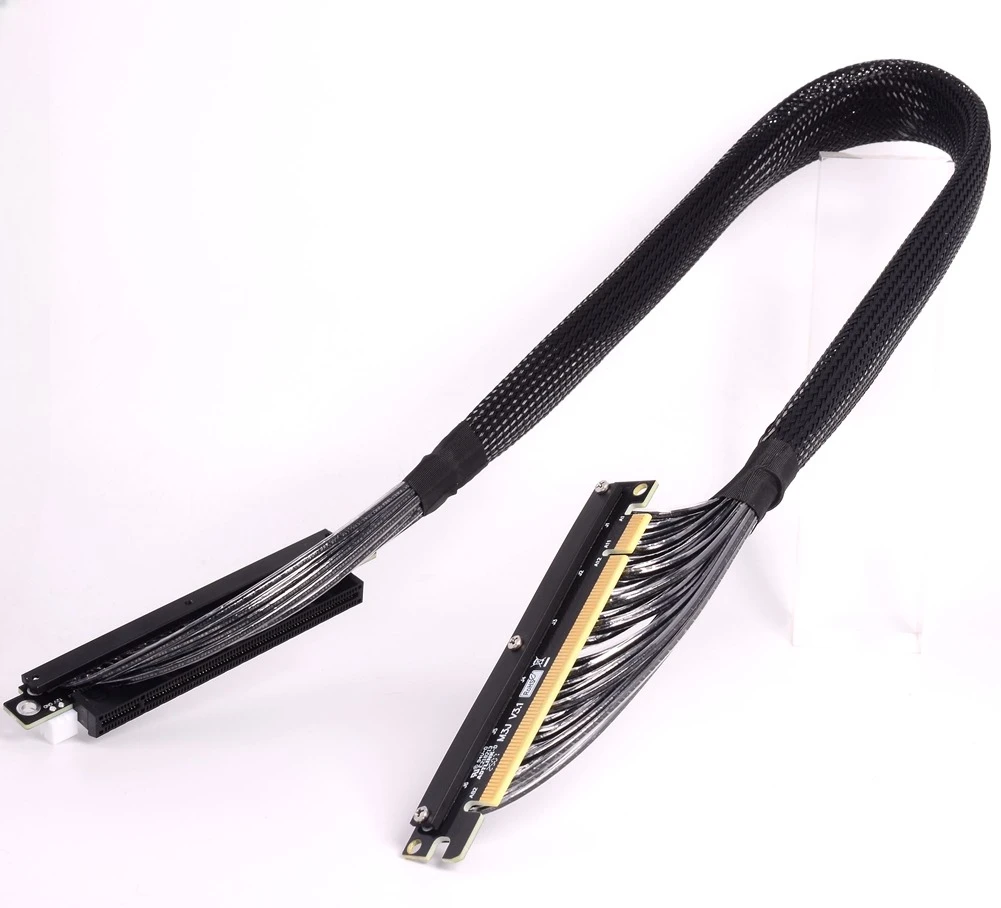

M33JK-TL (60 CM de longitud)
Preguntas y respuestas:
¿Existe algún blindaje EMI para el cable?
Con escudo metálico.El extensorUtiliza los últimos materiales para blindaje EMI con un diseño de cables planos de cinco suelas.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El cable es el cable dedicado PCIe de quinta generación desarrollado independientemente por ADT, con un diámetro de sólo 0,96 mm, que se puede doblar libremente sin afectar su uso.
Descargar:

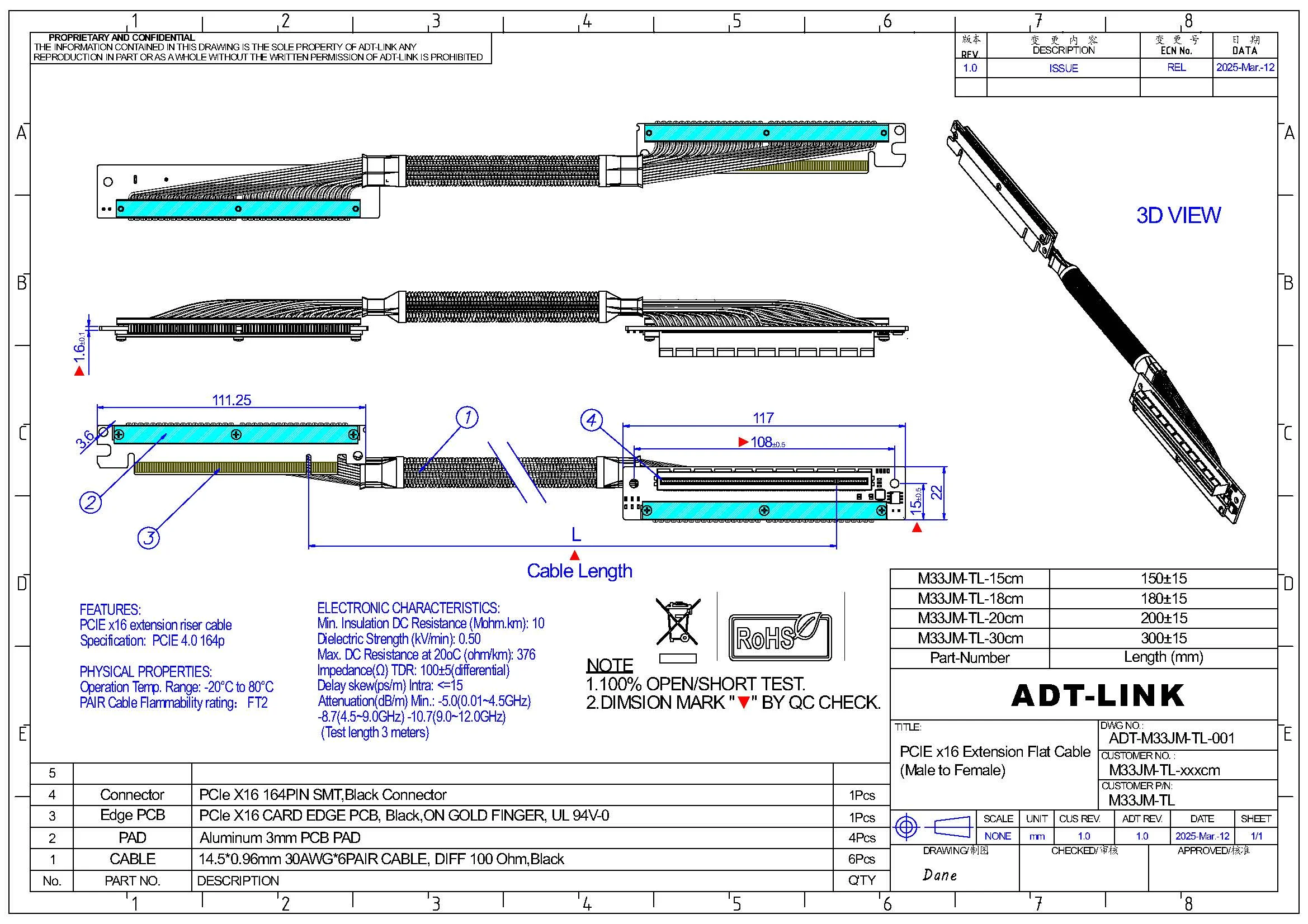

3D PDF 文.请用 软件.
Descarga de archivos PDF 3D y pasos 3D:
