Longitud del Cable
Descripción
Modelos de producto: F47SF 5.0, F47SM 5.0, F47SD 5.0

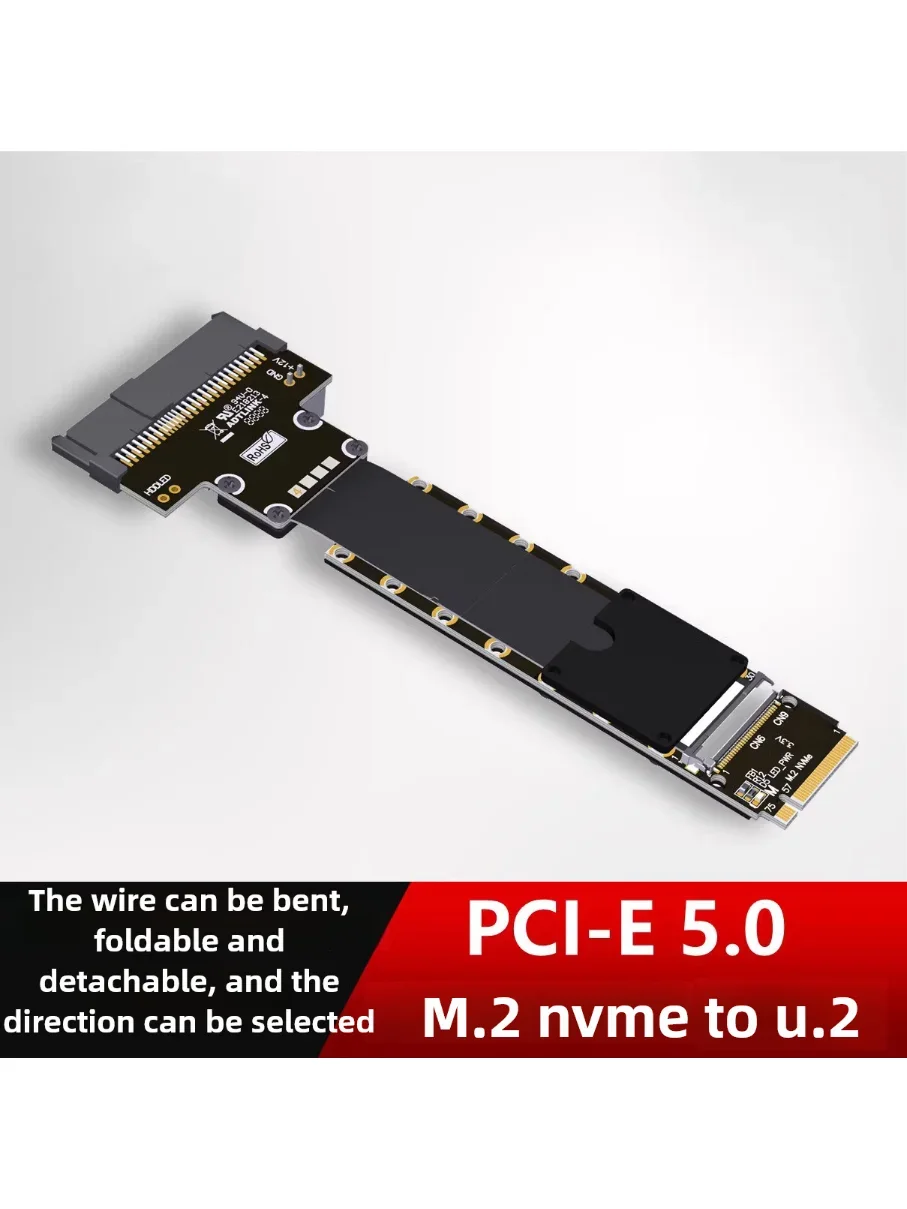

Nombre del producto: Cable de extensión adaptador M.2 NVMe a U.2 (SFF-8639)
Cable de extensión de transferencia M.2 NVMe a U.3 (SFF-TA-1001)
Cable de extensión de transferencia M.2 NVMe a E1.S/E3.S (SFF-TA-1002)
Longitud del cable: 25 cm, 50 cm
Velocidad y ancho de banda: PCIe 5.0x4Gen5 128 Gbps, Compatible con versiones anteriores de Gen4 Gen3
Solo está designado para su compra por ingenieros profesionales.No es apto para uso general y no se puede utilizar.No lo compre para compradores normales.
Podemos emitir boletos generales.Si necesita emitir boletos, comuníquese con el servicio de atención al cliente al realizar el pedido.
Un montaje inadecuado o un funcionamiento inadecuado quemarán su equipo.Sólo se puede adquirir como designado por ingenieros profesionales.Este producto es un producto solicitado y no será devuelto ni cambiado.Por favor considérelo y confírmelo antes de realizar un pedido.
Descripción del modelo del producto:
Modeloexplicarvelocidad de ancho de bandaF47SF 5.0Cable de extensión M.2 NVMe a U.2 SSD, rectoPCIe 5,0x4; 128 GbpsF47SM 5.0Cable de extensión SSD M.2 NVMe a U.3, rectoPCIe 5,0x4; 128 GbpsF47SD 5.0Cable de extensión de transferencia M.2 NVMe a E1.S/E3.S (SFF-TA-1002)PCIe 5,0x4; 128 GbpsNota: Se admite PCIe 5.0, pero la señal se atenuará siempre que esté conectado el cable de extensión.Este producto no garantiza la máxima velocidad de PCIe 5.0.Si el dispositivo está envejeciendo, la señal es deficiente o el entorno no es bueno, ralentiza y úsalo.Descripción de la longitud del cable:

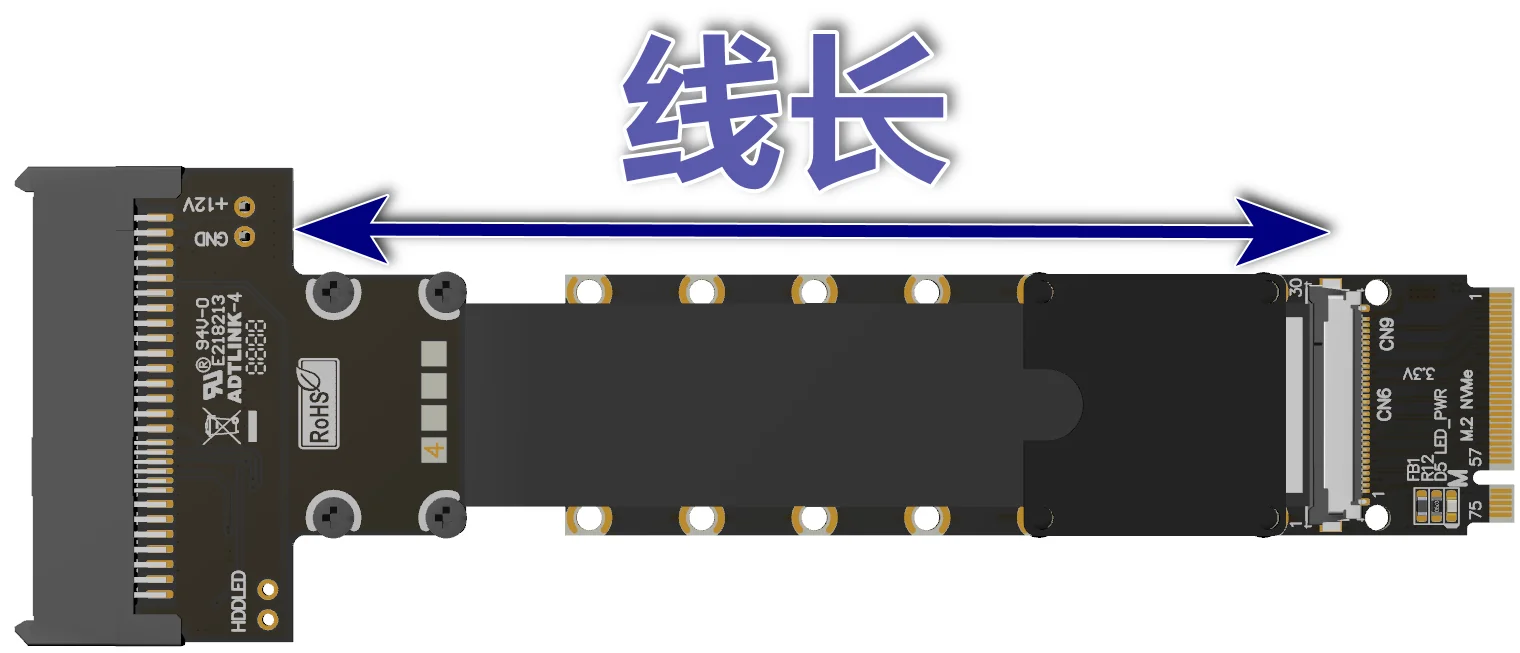

La longitud del cable en nuestra tienda se refiere a la parte del cable visual, excluyendo PCB y conectores.Consulte el tamaño de la flecha azul en la imagen a continuación para conocer la longitud del cable.
Habrá un cierto error en la longitud de la línea.Si te importa, no dispares.Para errores específicos, consulte la siguiente figura:

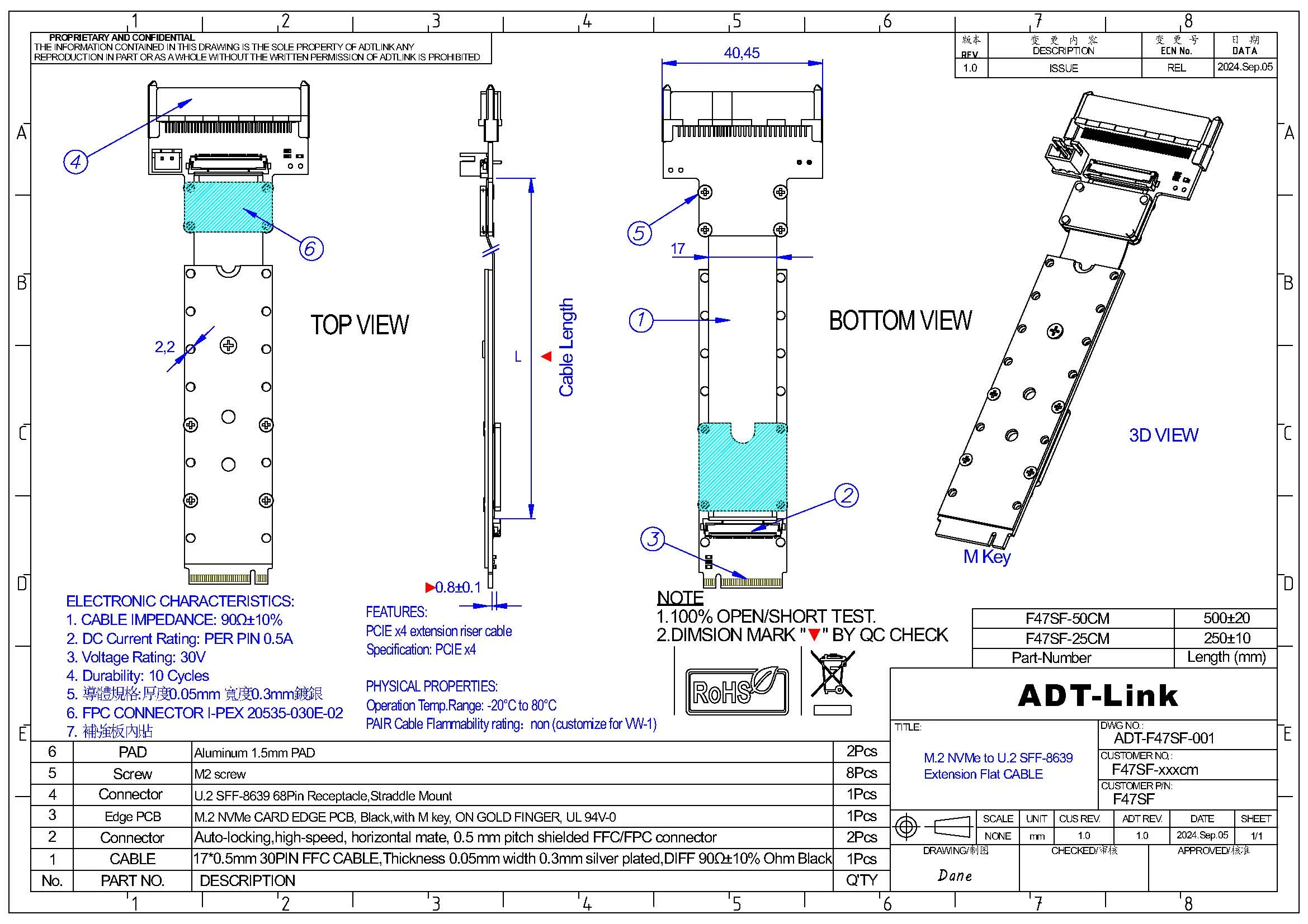

Especificación F47SF:

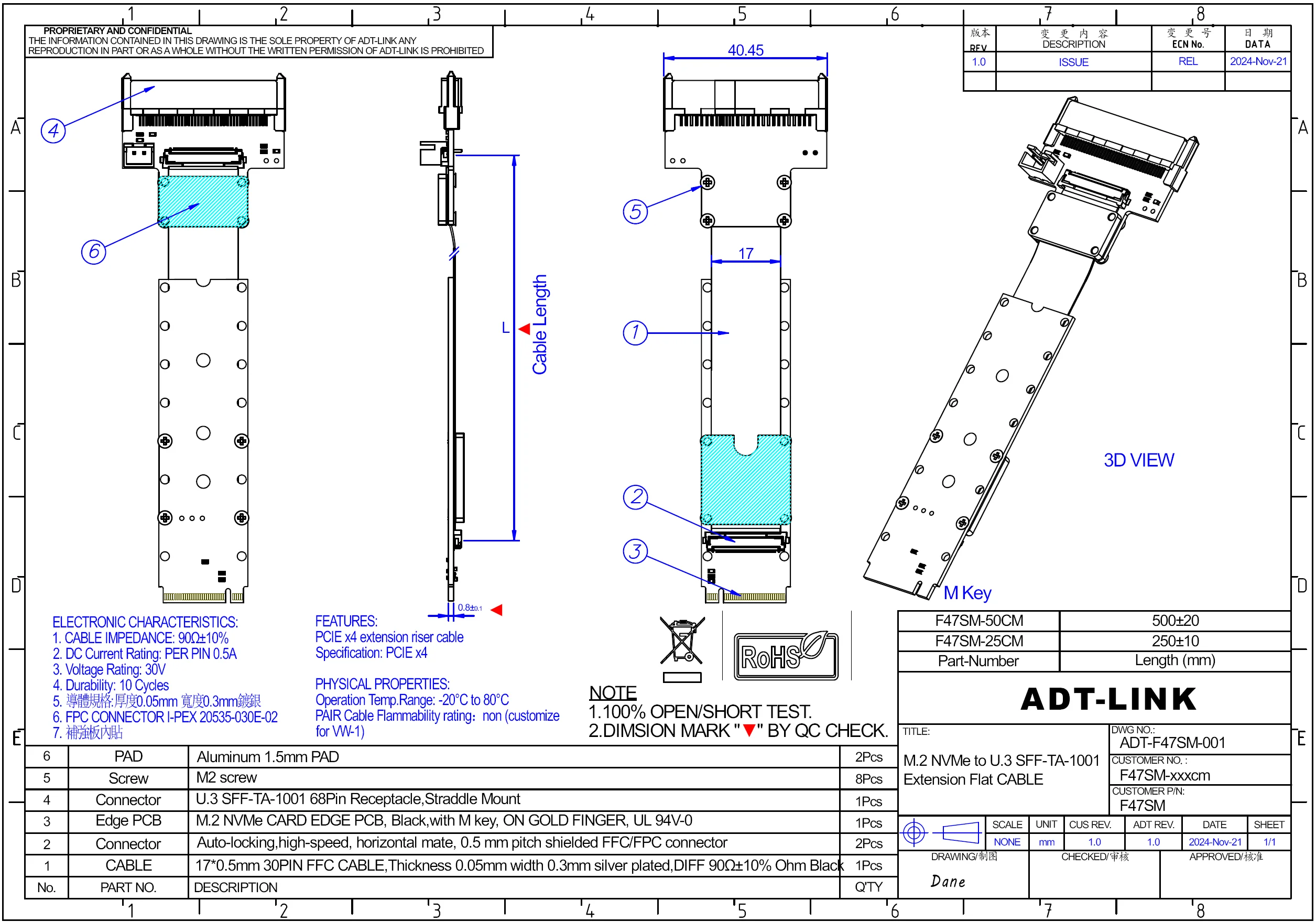

Especificación F47SM:
Especificación F47SD:

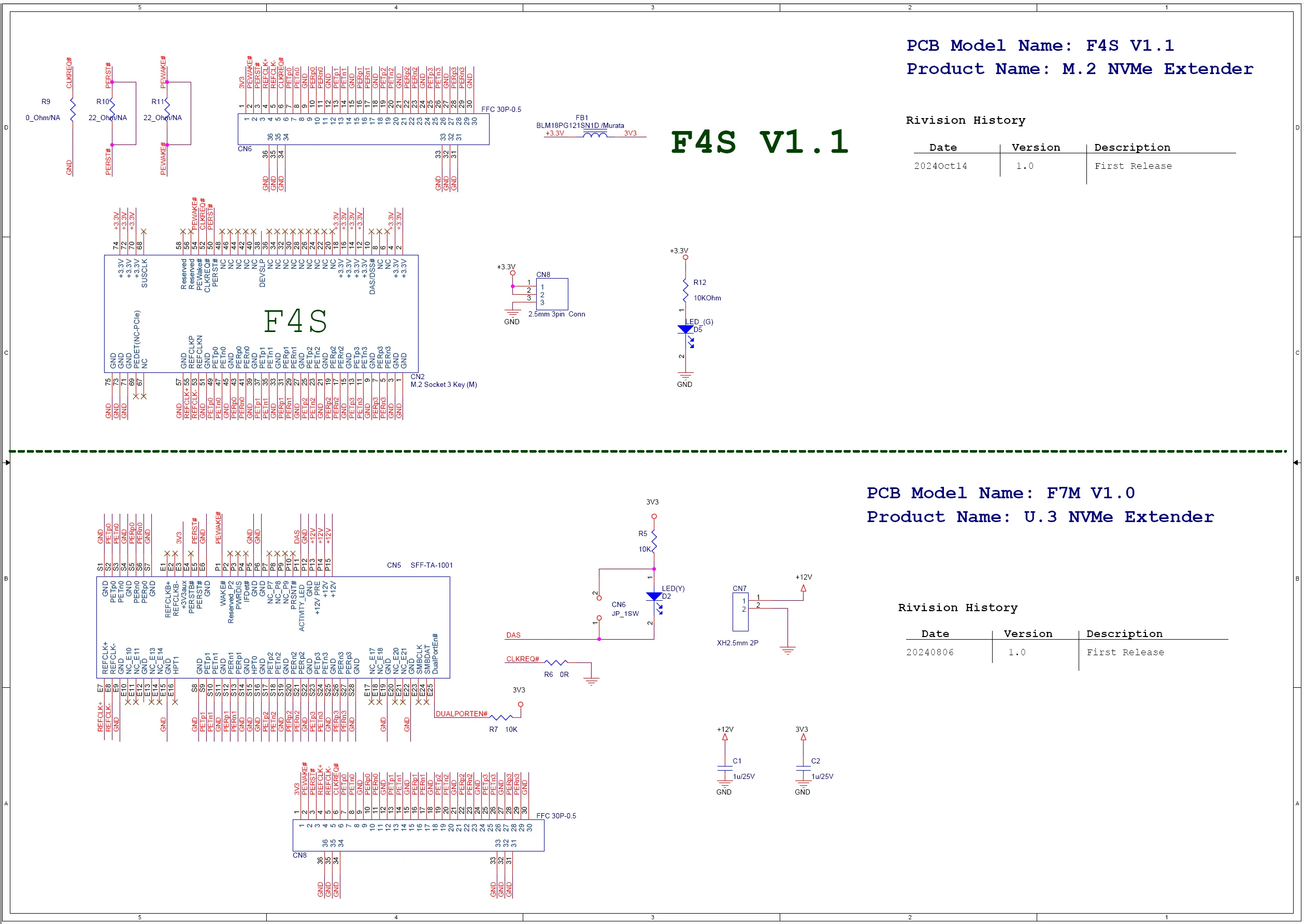

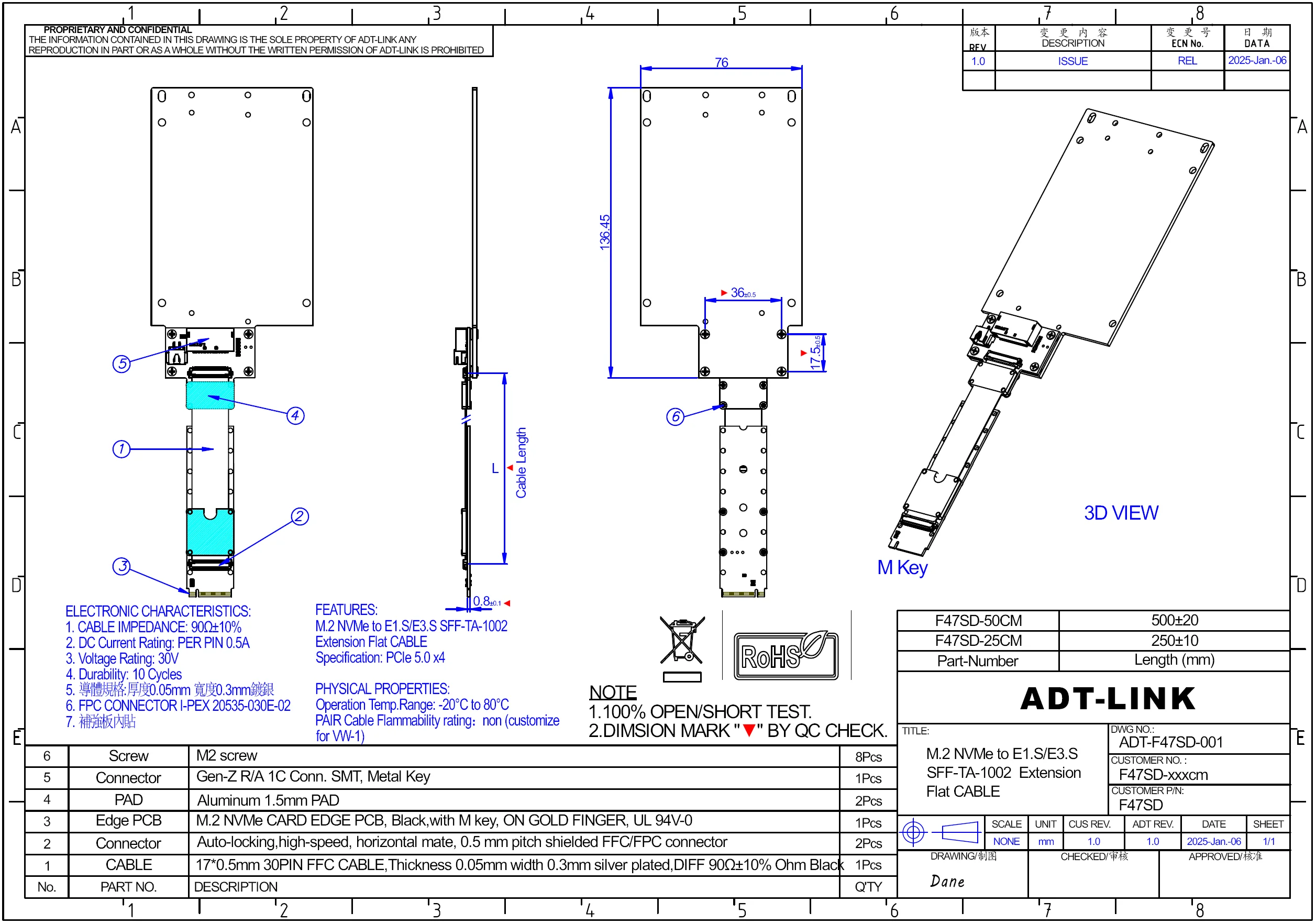

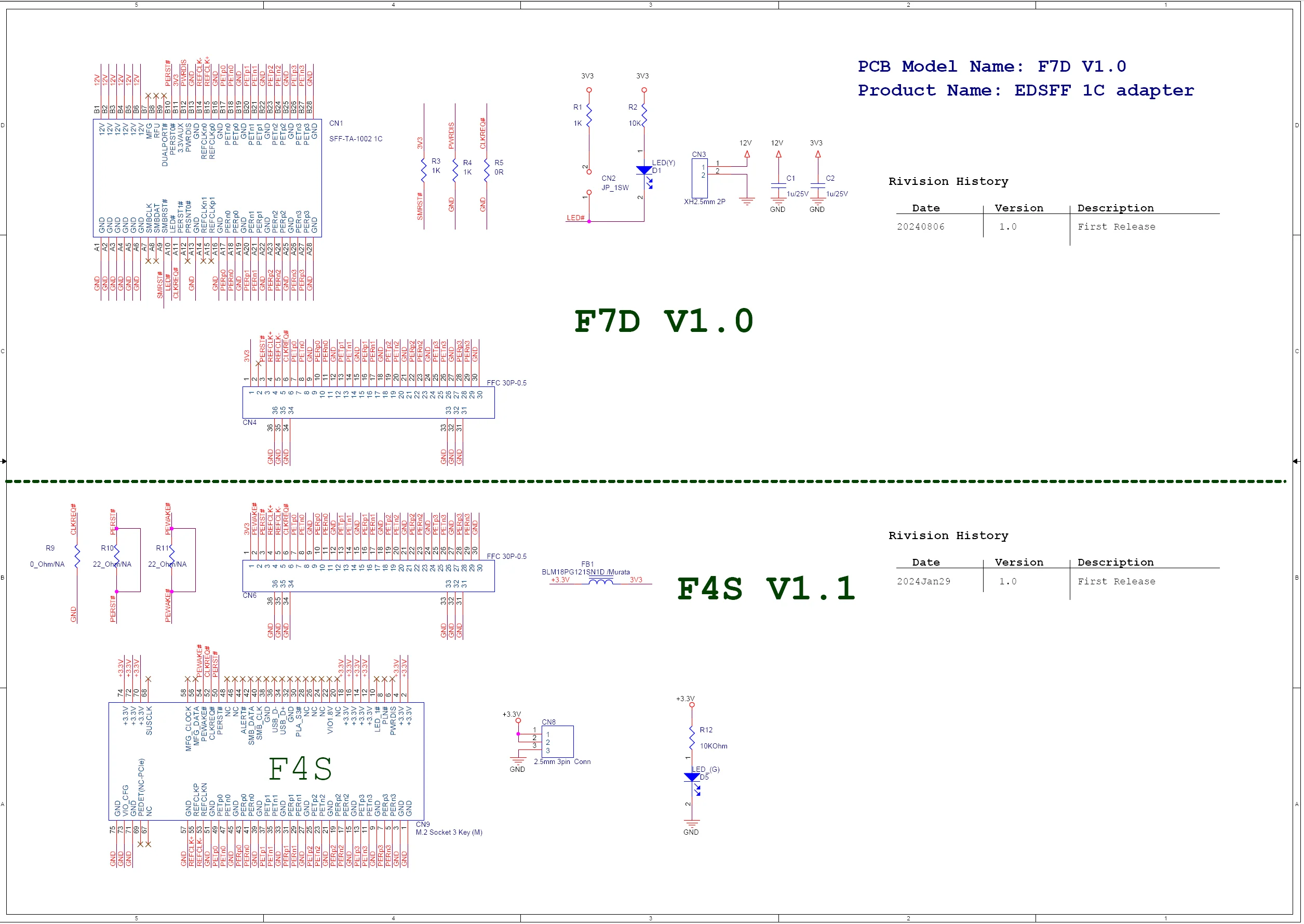

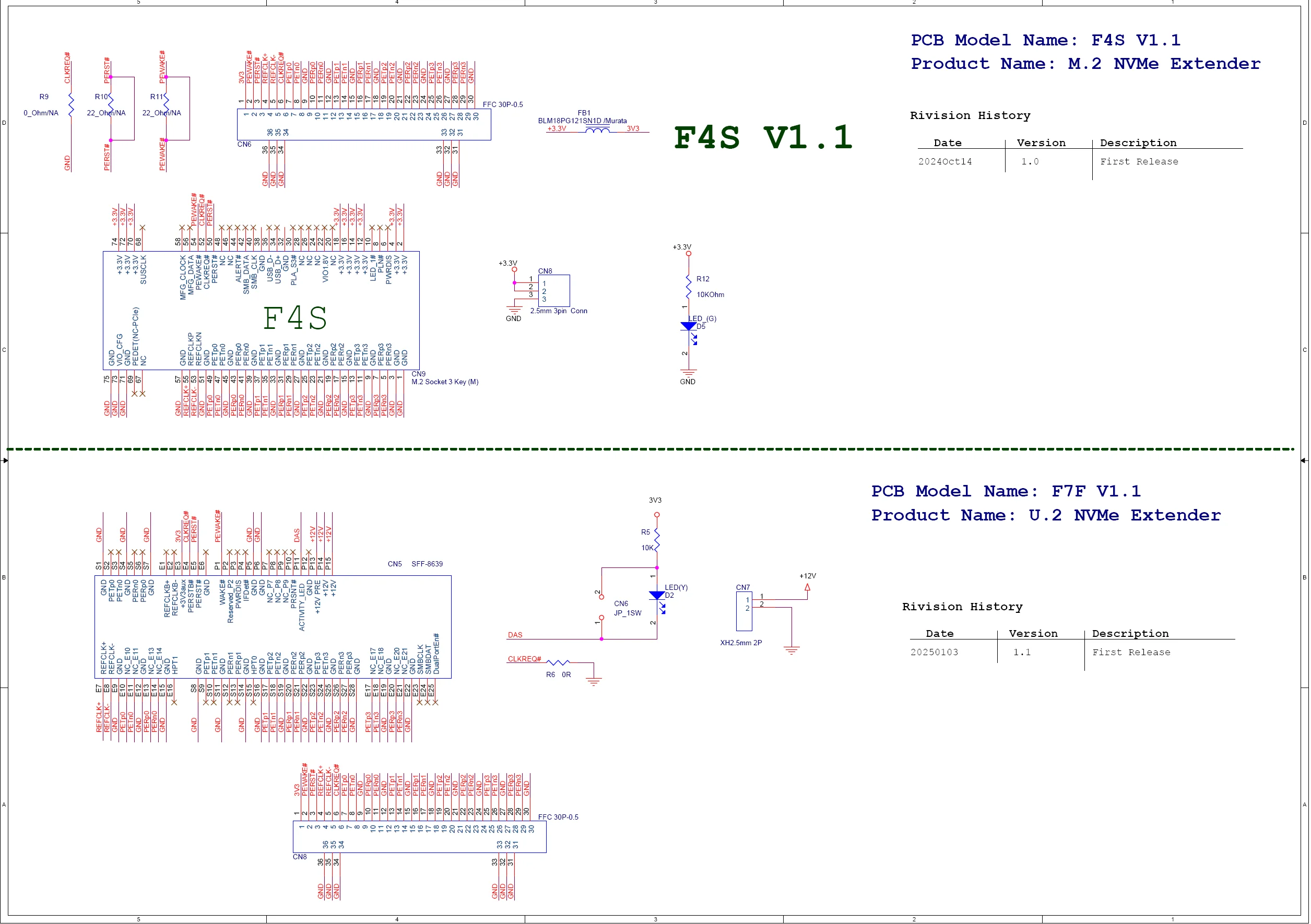

Esquema F47SF:
Esquema F47SM:
Esquema F47SD:
Descripción de los accesorios: Con el producto se incluye un cable adaptador de corriente SATA, que debe conectarse para tener una fuente de alimentación de 12 V.
Ventajas del producto:

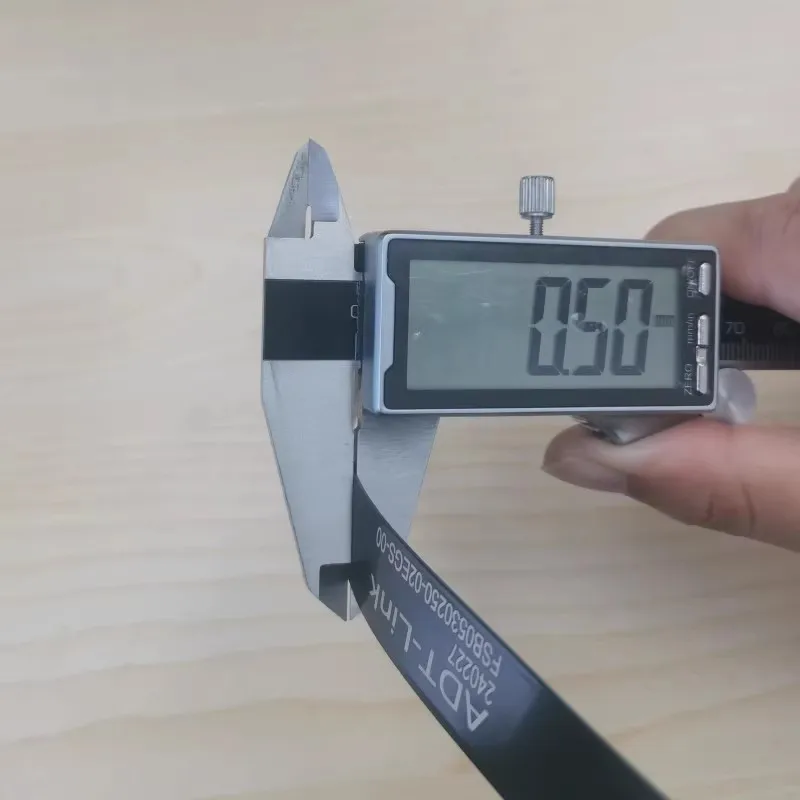

1.Cable certificado UL, diseño de cable plano FFC de quinta generación, blindaje de cobertura total, suave y duradero, espesor ultrafino de solo 0,5 mm.
2.Adopte un refuerzo de junta de aleación de aluminio de 1,5 mm para eliminar el problema de desconexión y desconexión, que es fuerte y duradero, y puede bloquear eficazmente interferencias y ruidos.
3.Conecte la fuente de alimentación de 12 V y envíe el cable del adaptador de corriente SATA.
4.Agregue una placa fija de 0,8 mm para evitar que la placa PCB se deforme y doble, lo que puede prolongar la vida útil de la placa PCB y ahorrar costos de reemplazo de hardware.
5, placa PCB de cuatro capas con certificación UL, totalmente chapada en oro de 10 μ", buena conductividad eléctrica, puede reducir la pantalla azul de la muerte causada por la oxidación y la resistencia al óxido.
6.Placa PCB de cuatro capas con certificación UL, diseño avanzado, artesanía exquisita, señal estable y rápida, excelente cableado, buen aislamiento, placa de impedancia de alta frecuencia de hasta el estándar PCIe 4.0.

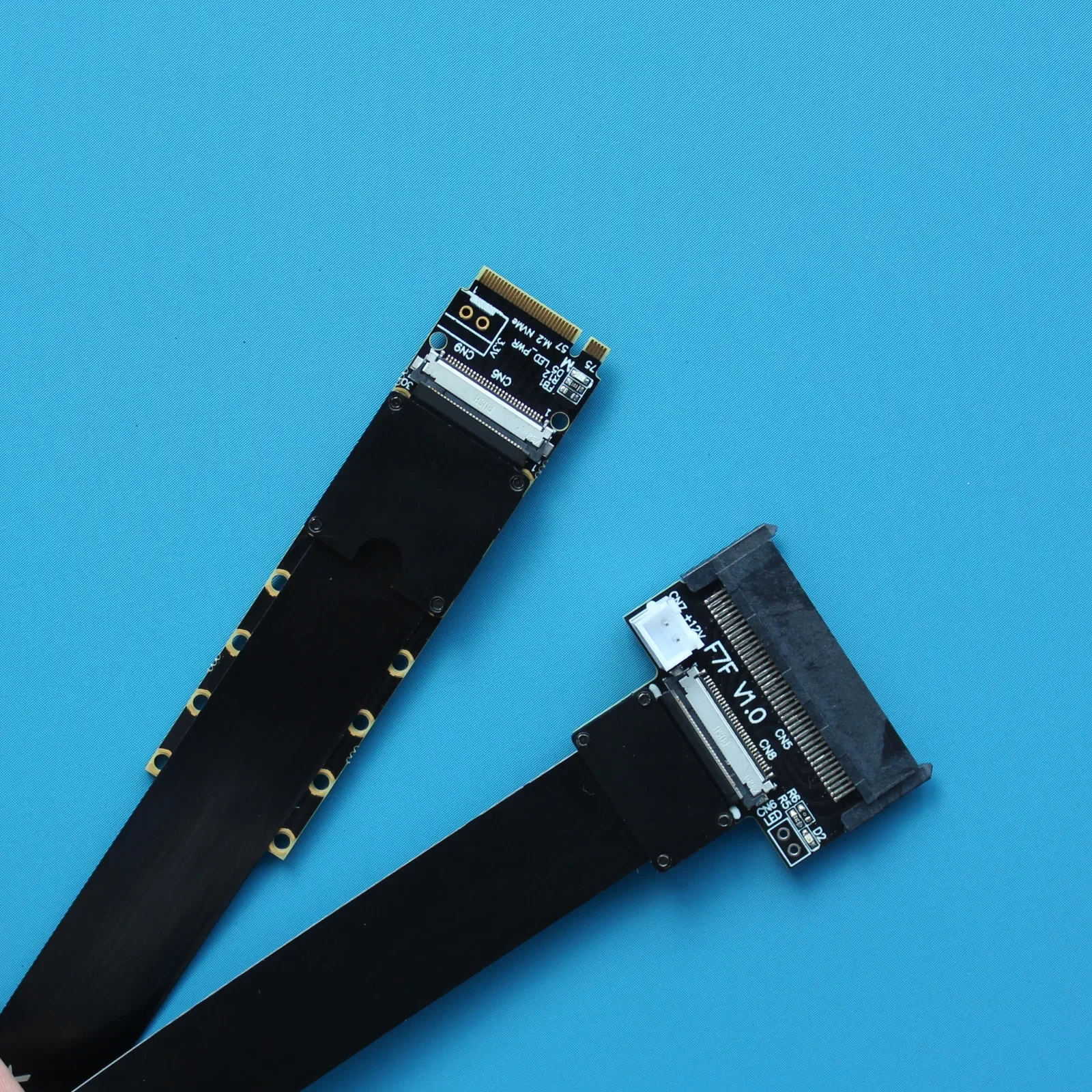

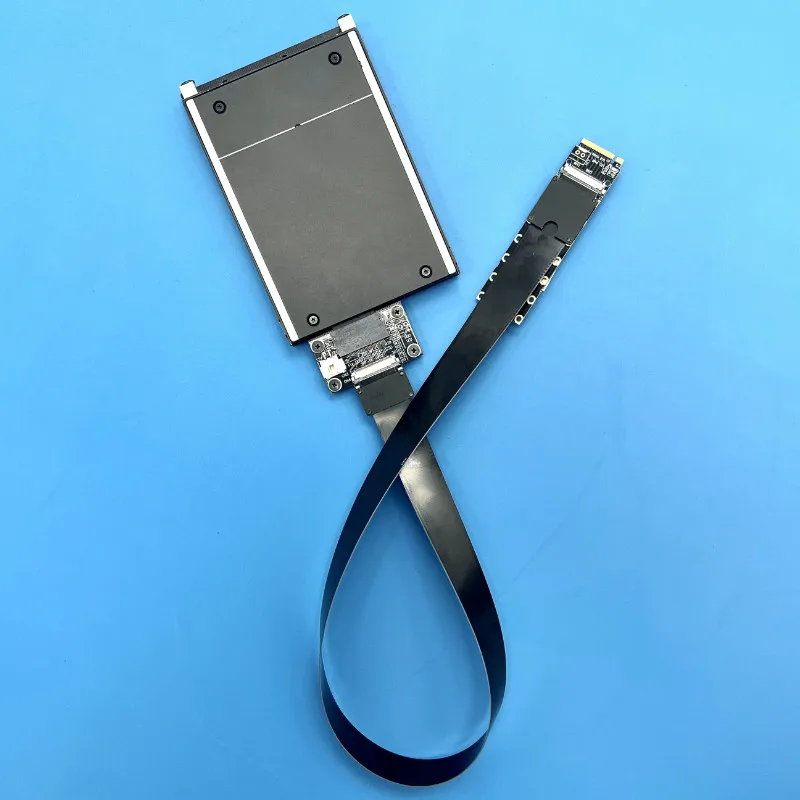

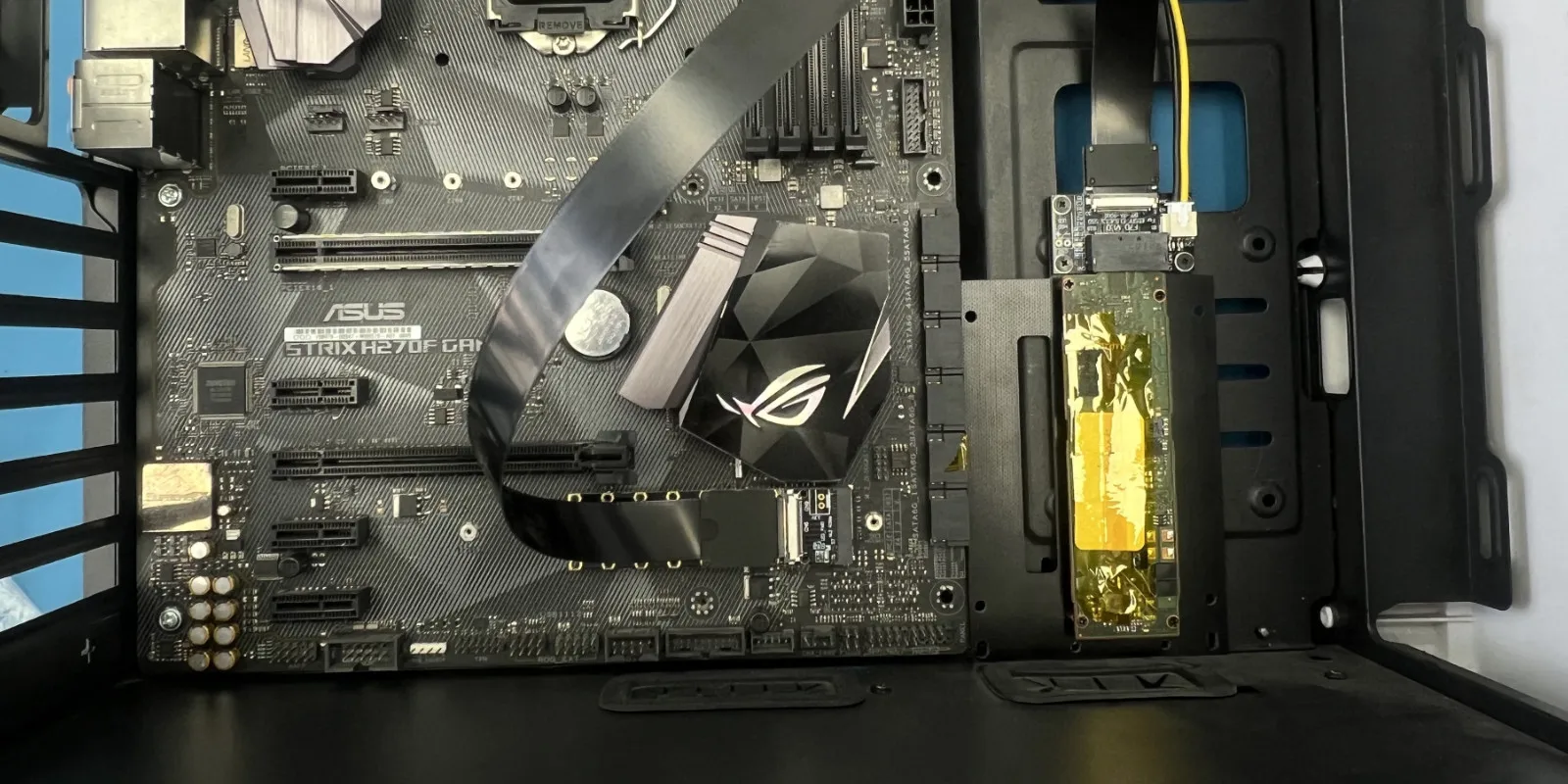

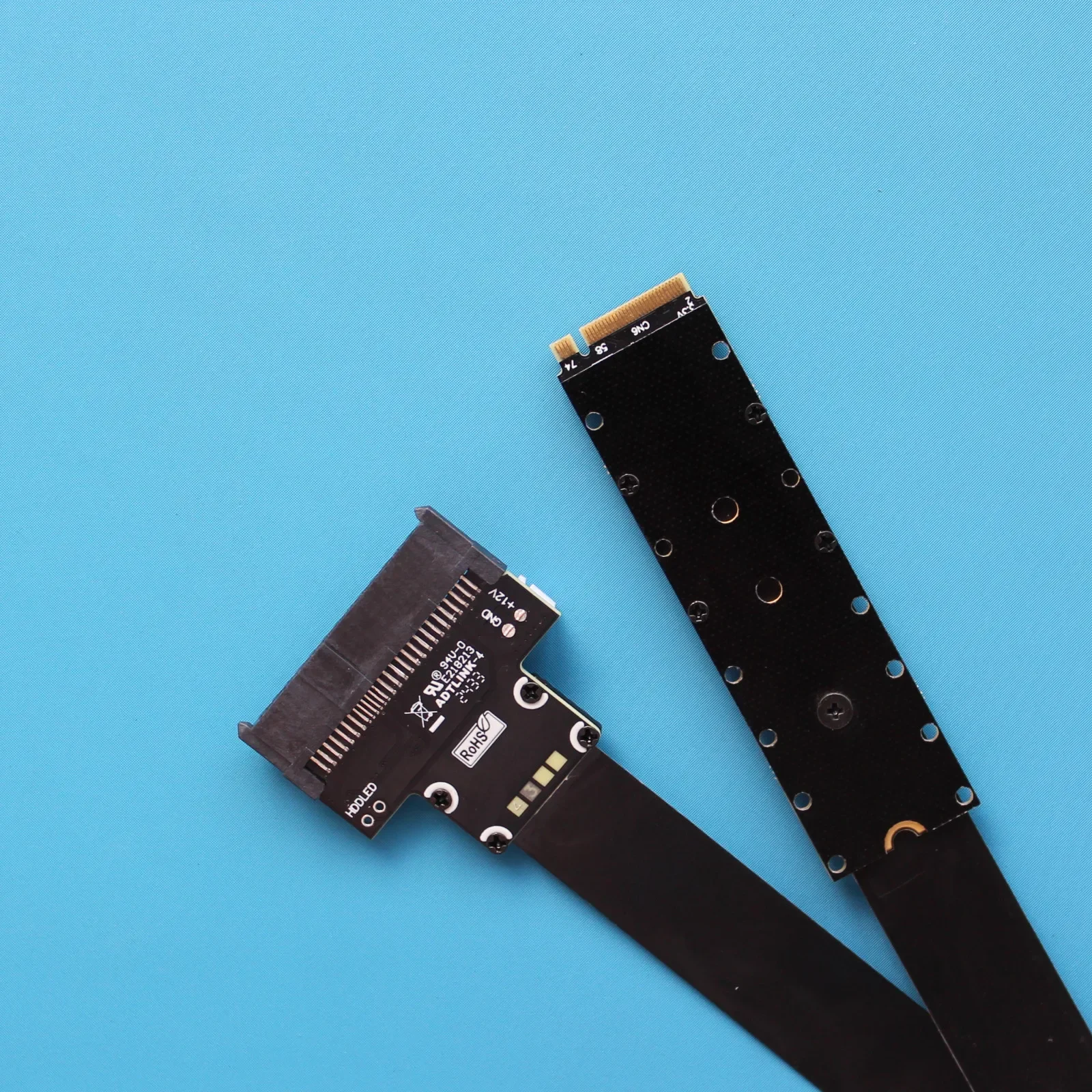

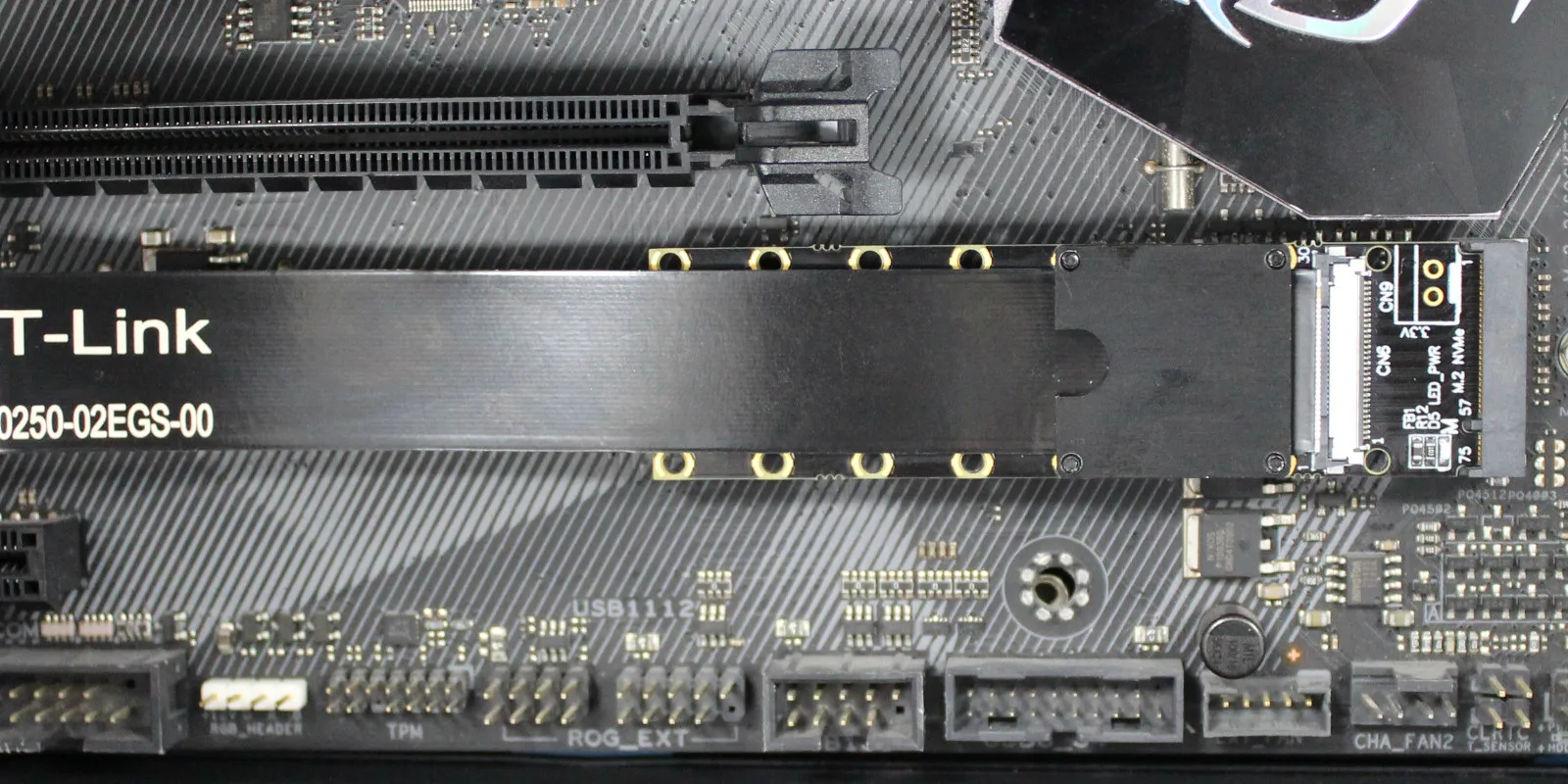

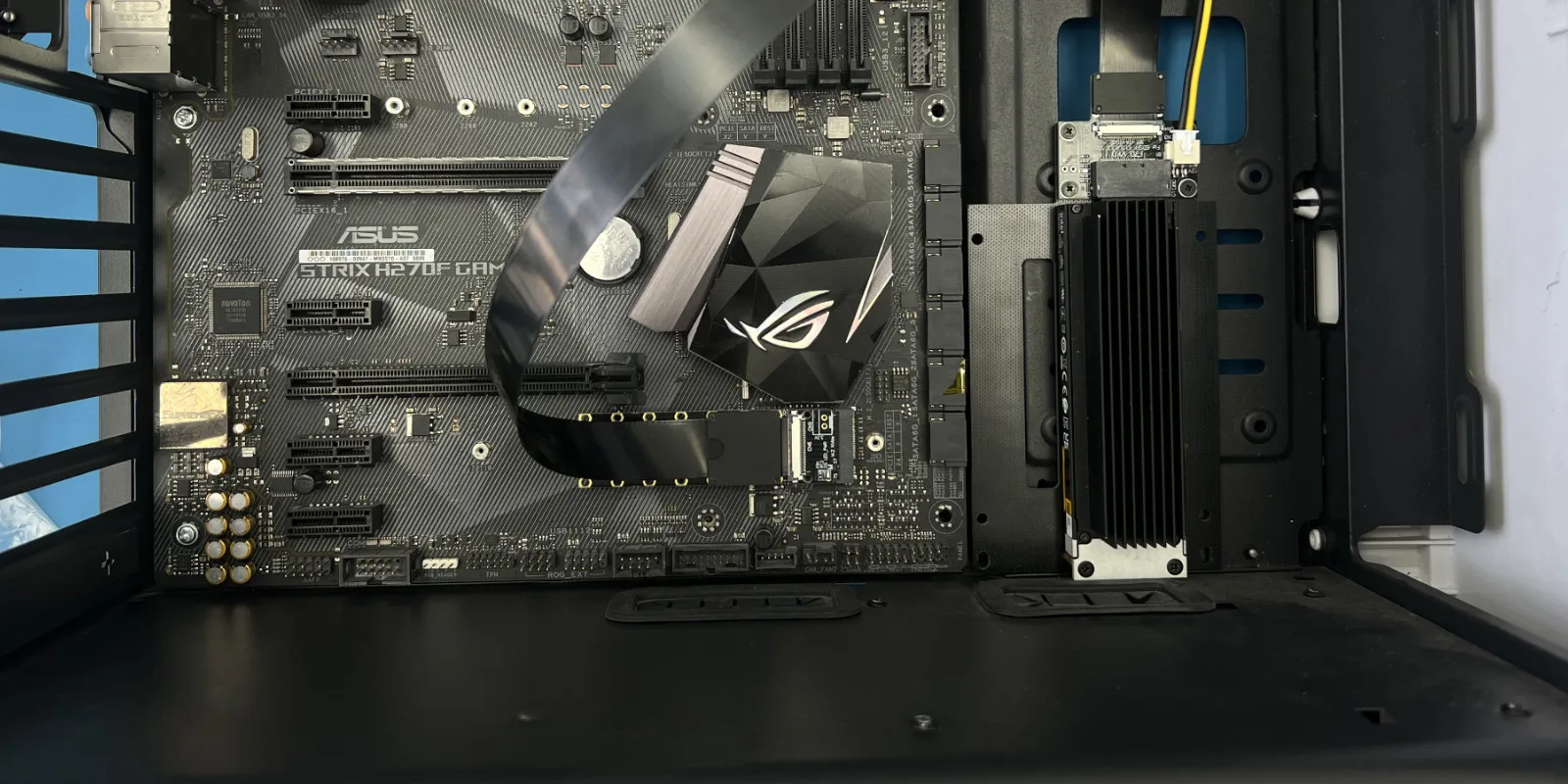

Imagen del producto:

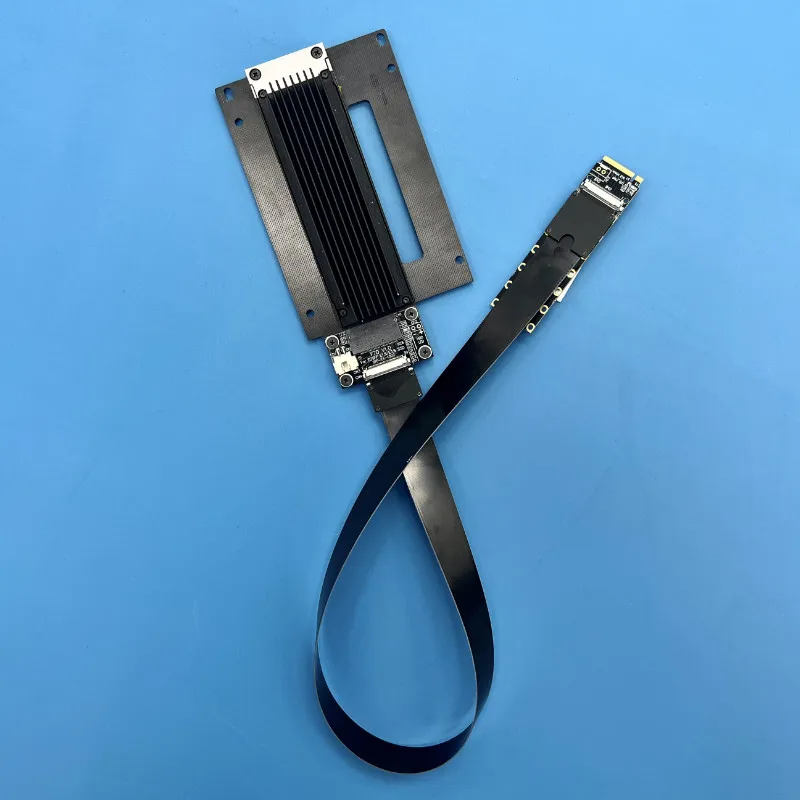

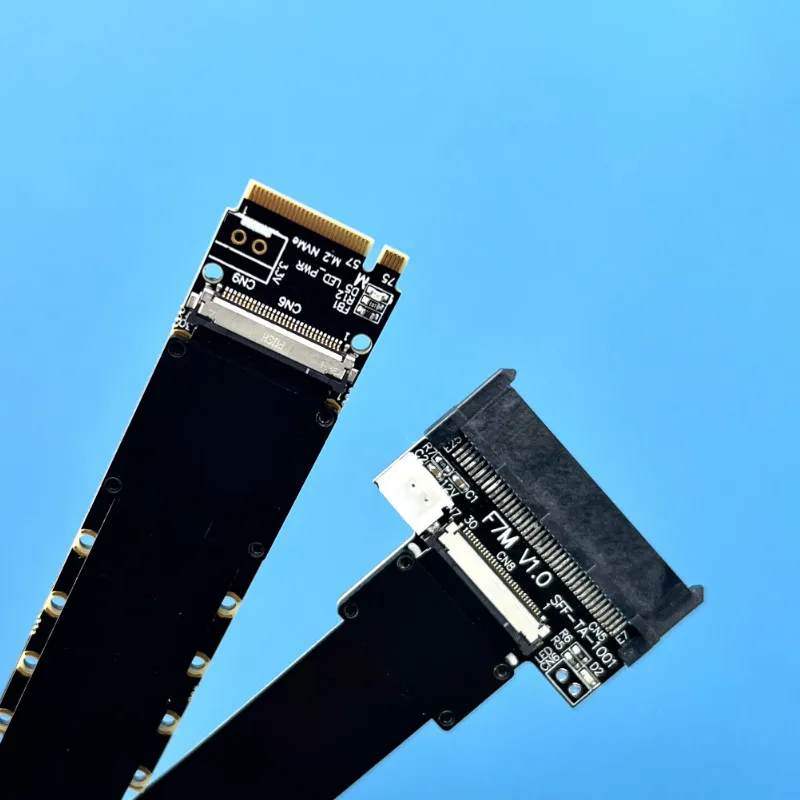

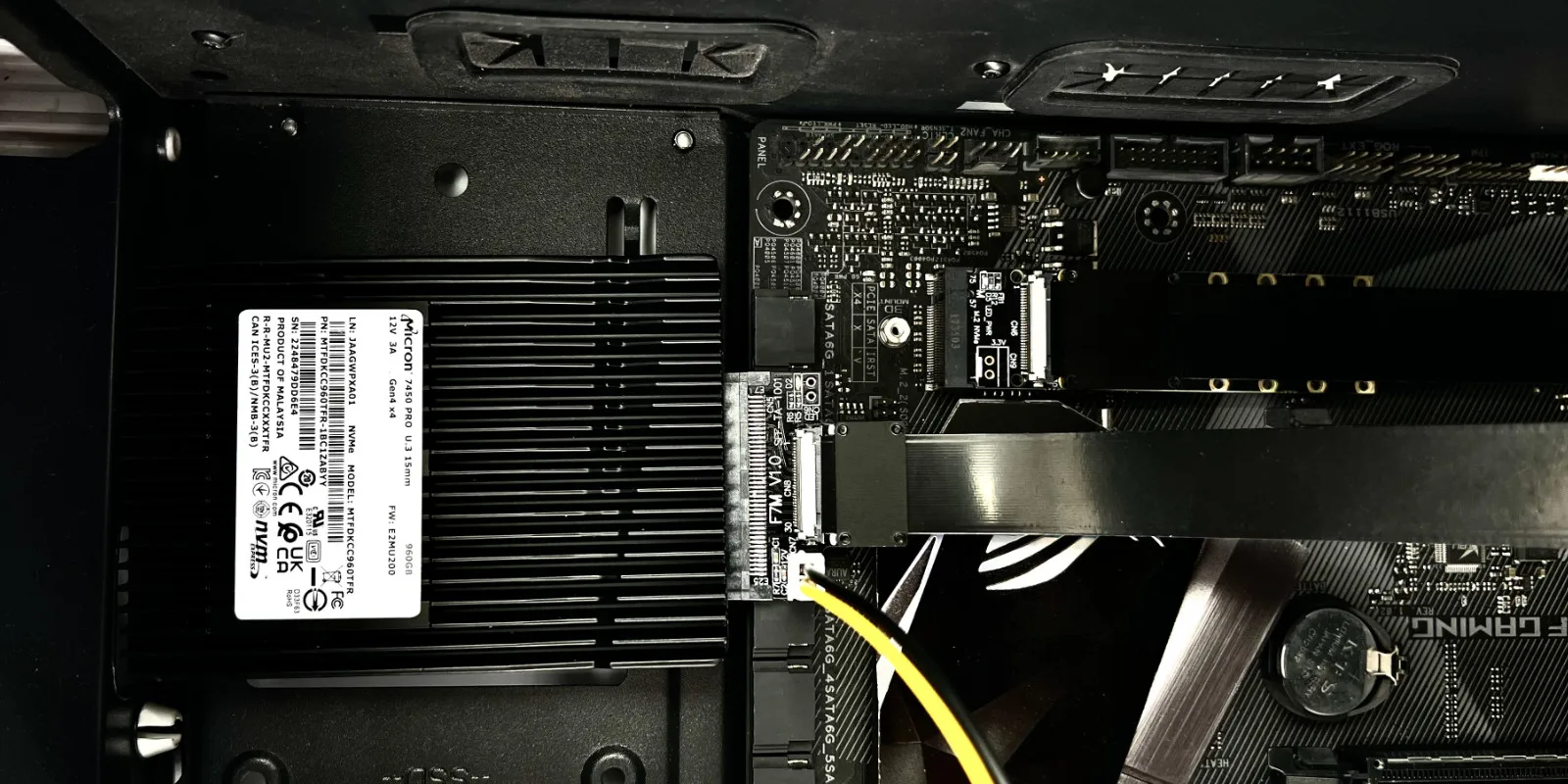

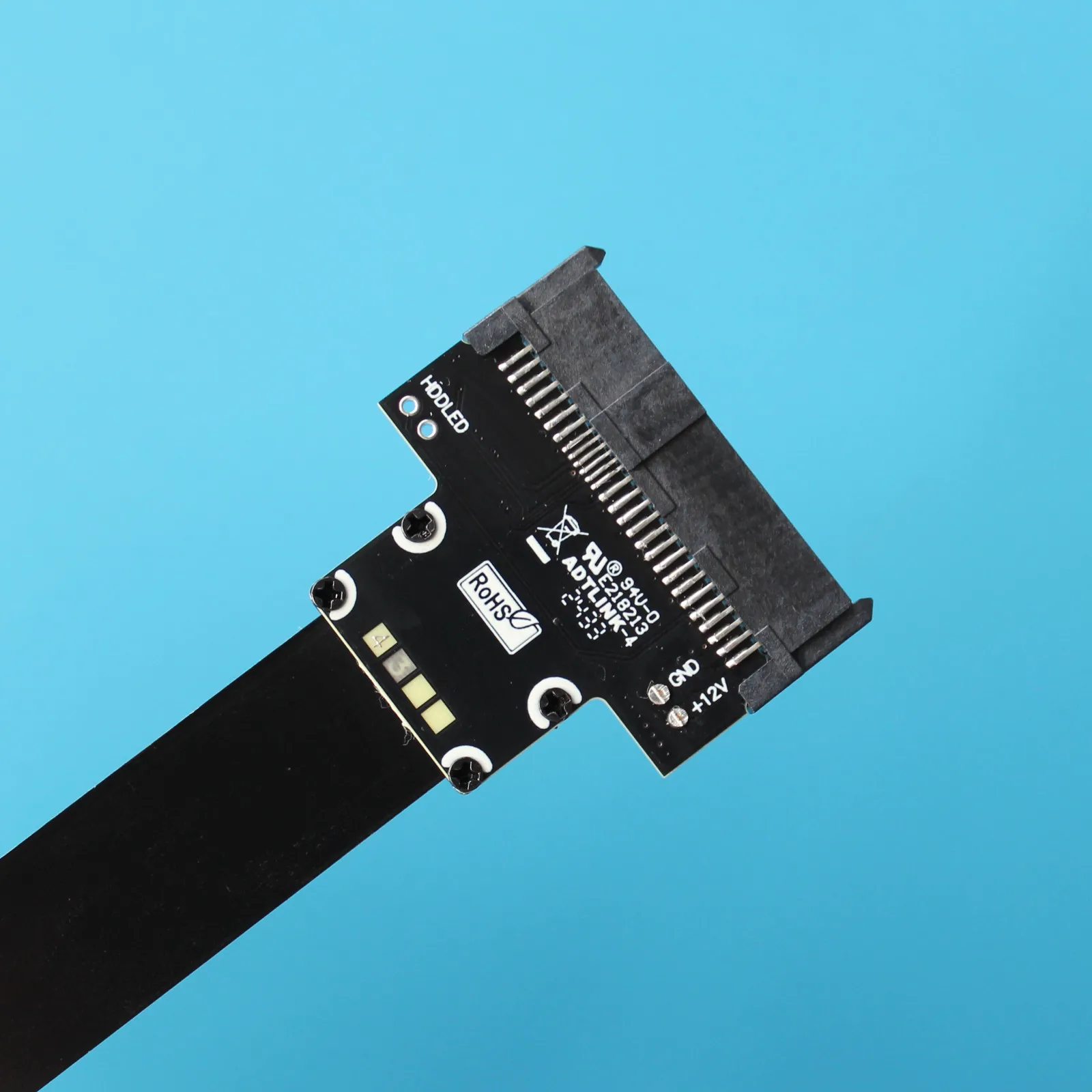

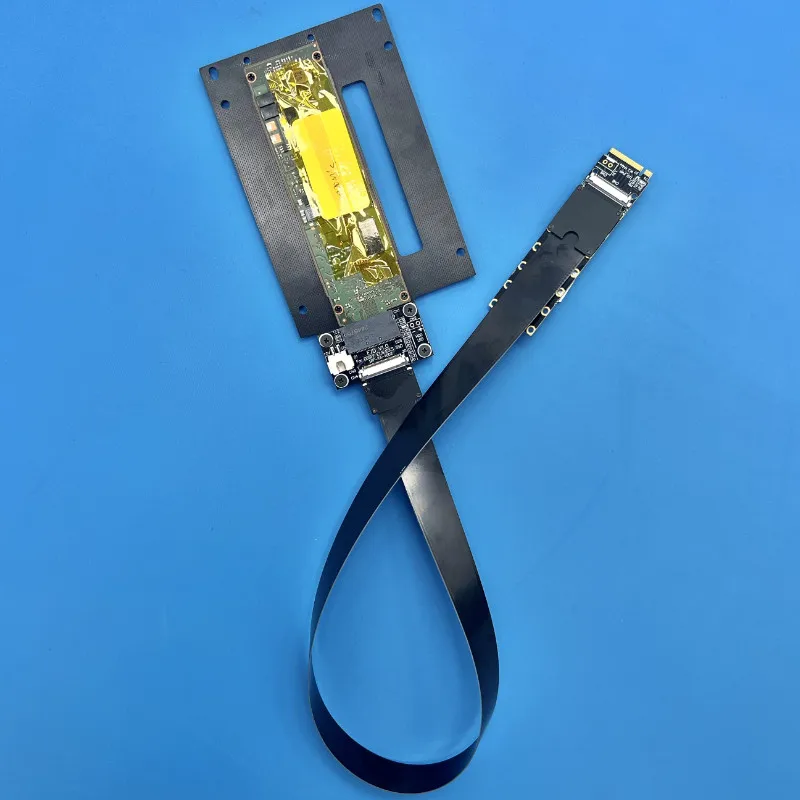

Imagen real F47SF 5.0:

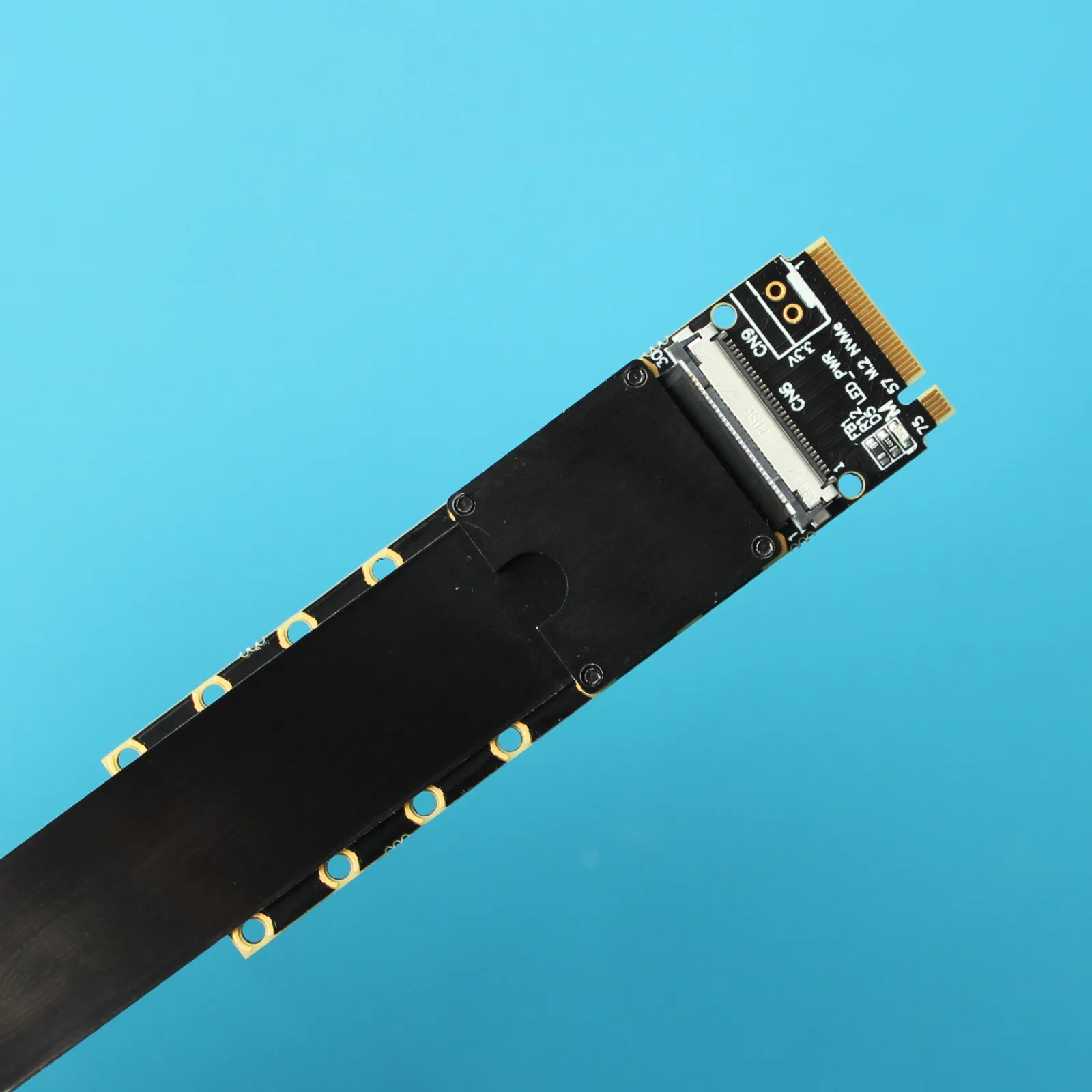

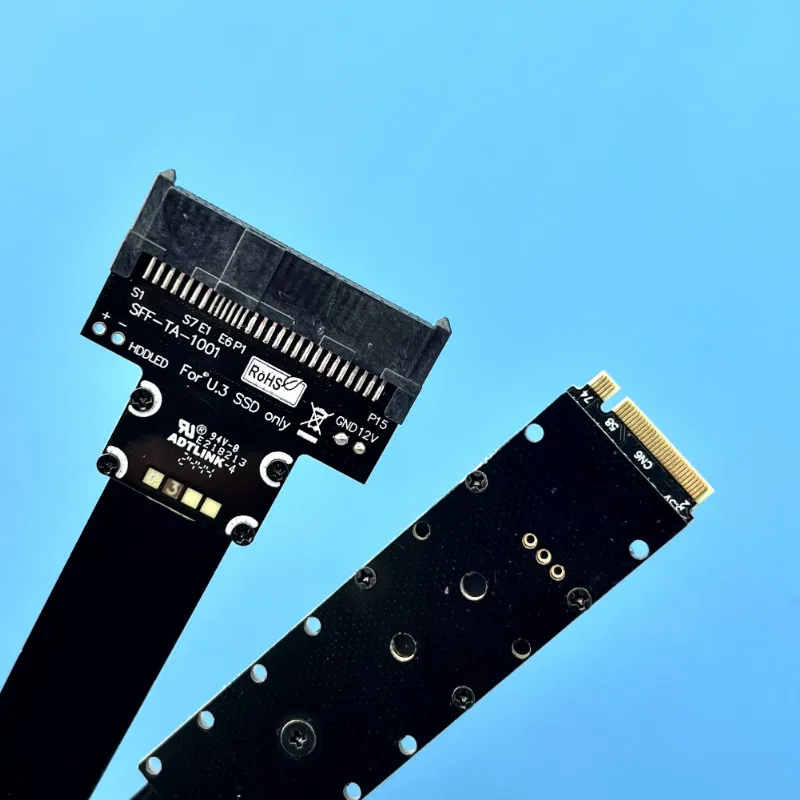

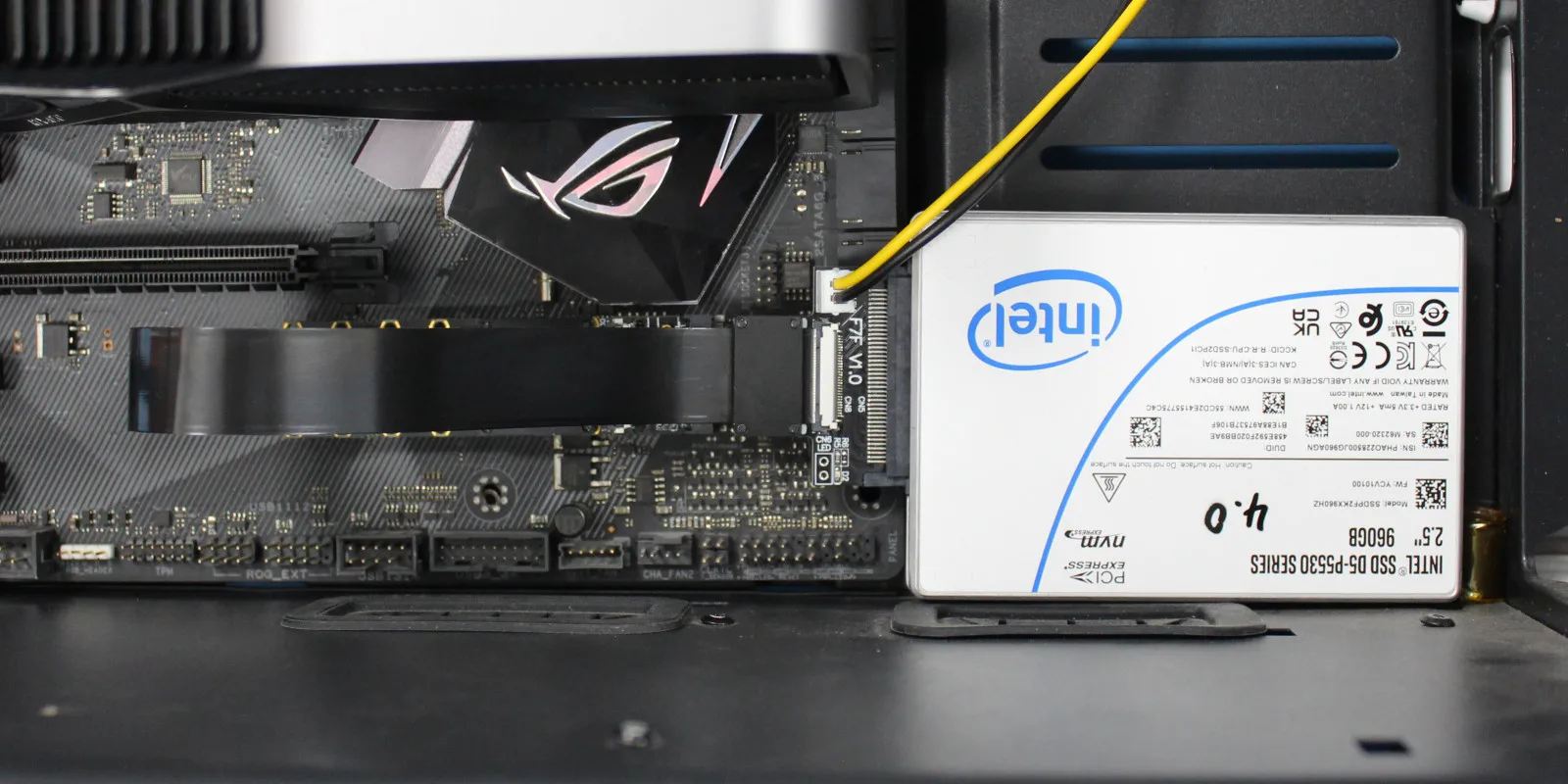

Imagen real F47SM 5.0:

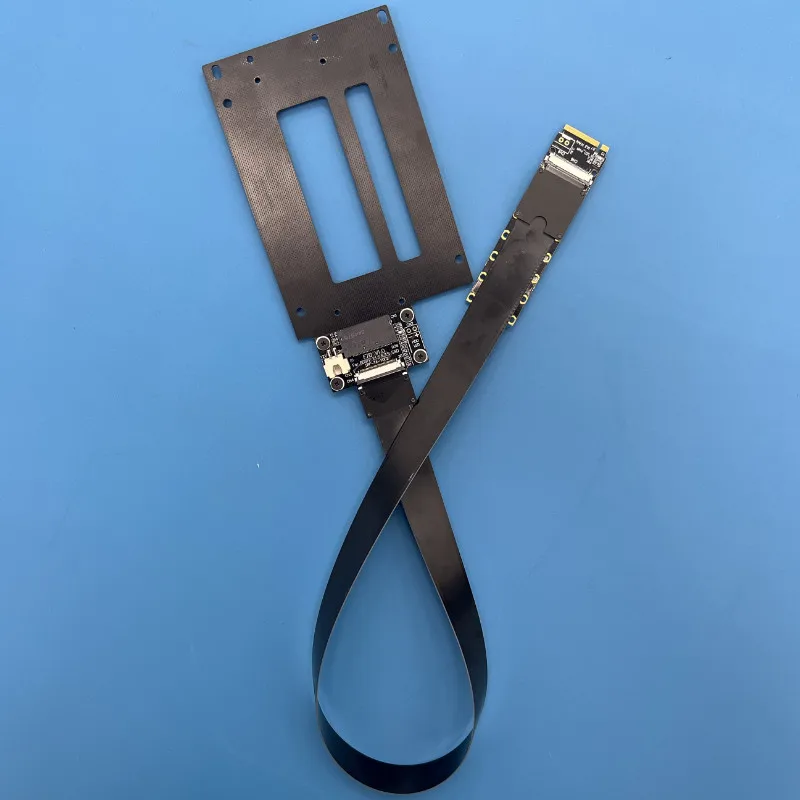

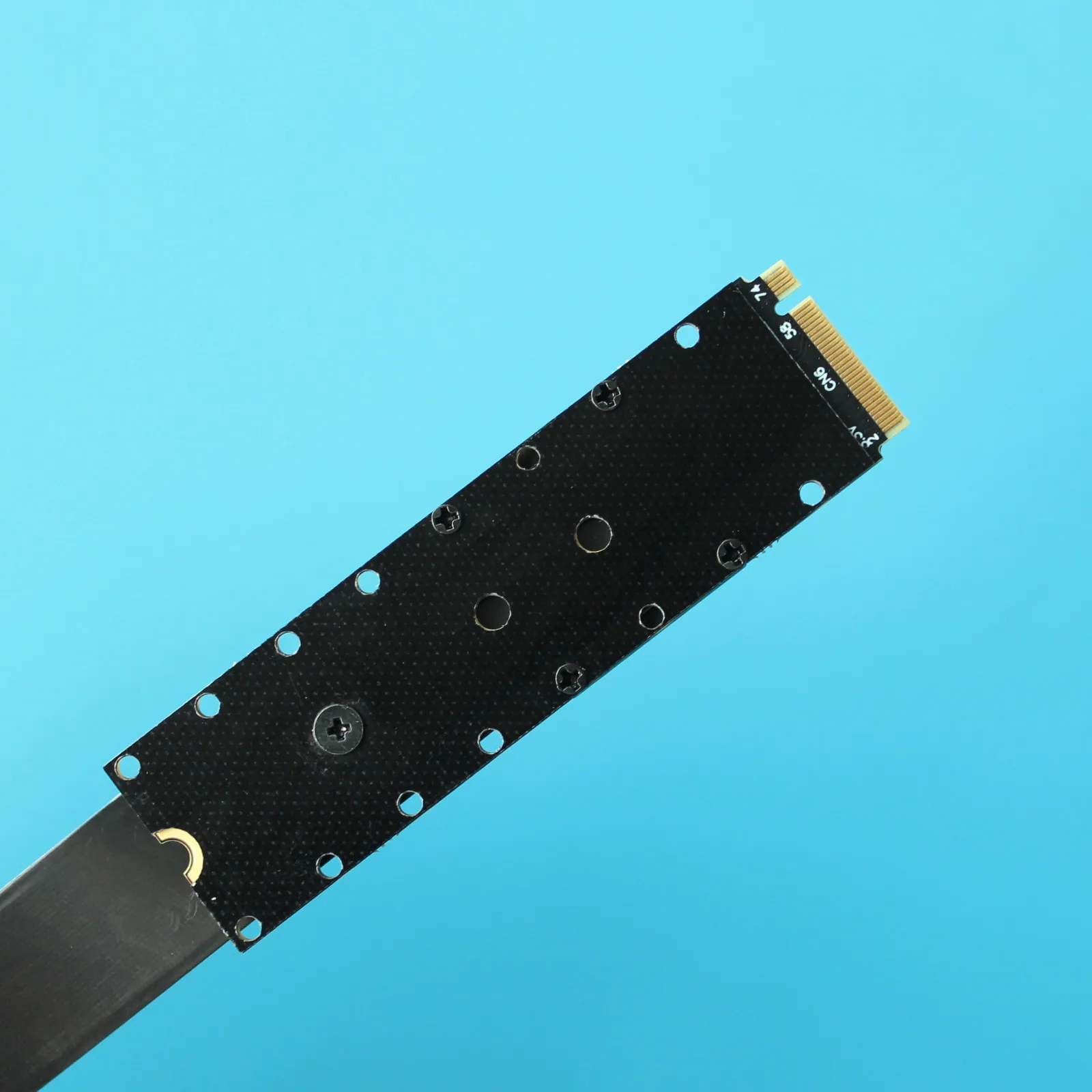

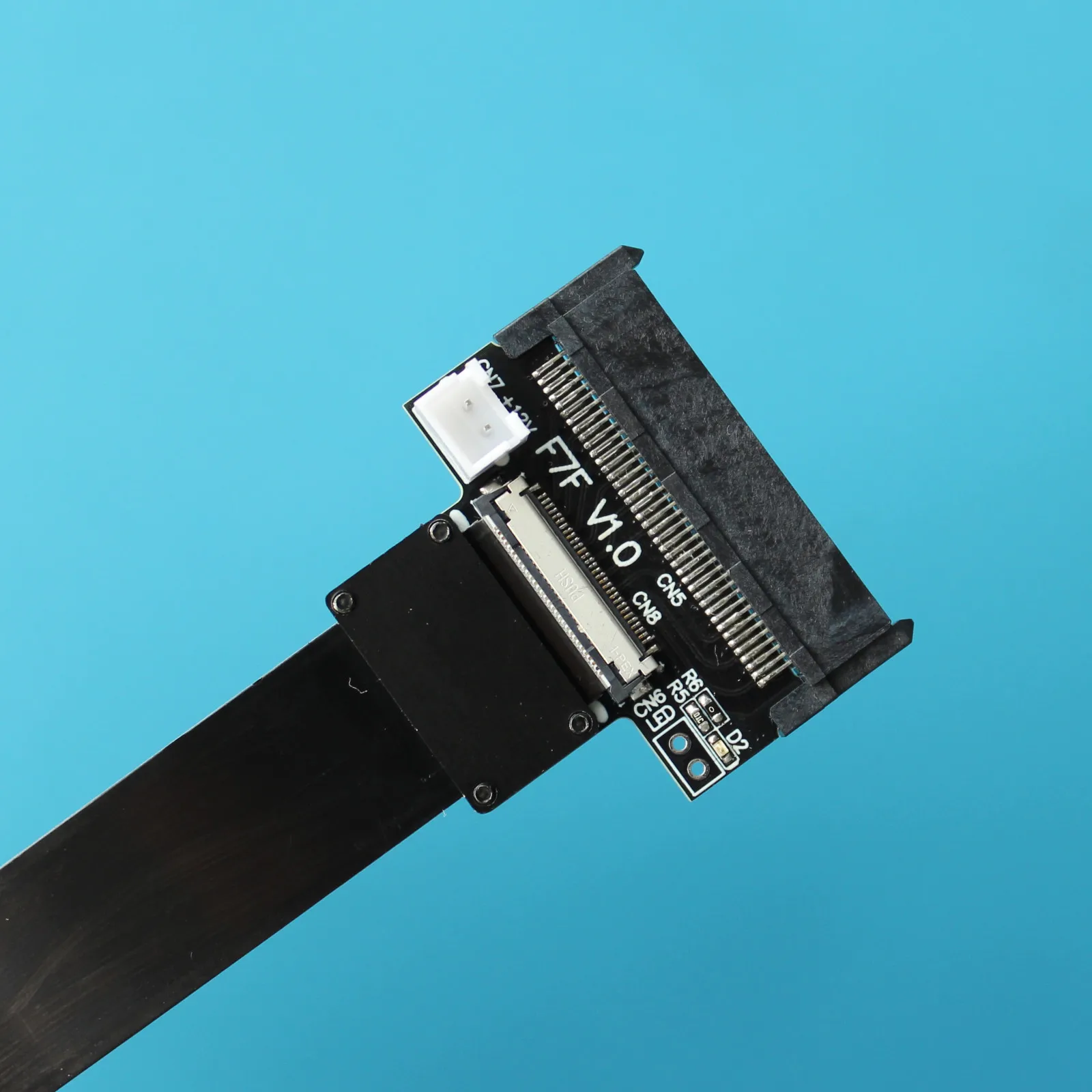

Imagen real F47SD 5.0:
Resumen de las cuestiones técnicas:
¿Se puede desmontar el cable?
Los dos extremos del cable FFC se pueden desmontar, lo que resalta la comodidad.Para evitar pérdidas de inserción y desconexión, el cable FFC sólo se permite desmontar y montar 10 veces.
La PCB está hecha con precisión, el espesor del cobre se espesa 1 oz y el dedo dorado está completamente chapado con 10 μ" para reducir el riesgo de oxidación.
Blindaje de capa metálica, nuevo material EMI: diseño de cable plano con blindaje de cobertura total, lo que reduce el riesgo de interferencia electromagnética y degradación del rendimiento.
¿Grosor del alambre?¿Es suave?¿Se puede doblar?
El grosor del alambre de este producto alcanza los 0,5 mm., las características ultrafinas son notables El hilo se puede doblar y doblar, lo que no afecta el uso, pero no se puede tirar.
¿Cómo es la calidad del cable?¿Cuáles son sus ventajas?
El cable del producto en sí es suave y duradero, y la soldadura está reforzada con juntas de aluminio de 1,5 mm para eliminar el problema de cables rotos y caídas.Se puede doblar y doblar para que el cable sea más flexible.En comparación con los cables redondos tradicionales, estos cables son fáciles de manejar.Utilizando cables FFC como solución a las limitaciones de espacio de equipos compactos, son fáciles de instalar y usar en un espacio pequeño sin afectar los componentes electrónicos.
¿Son compatibles entre sí F47SM, F47SF y F47SD?
Los cables no son compatibles entre sí y no se pueden mezclar.F47SD es adecuado para discos duros E1.S y discos duros E3.S, F47SF es adecuado para discos duros U.2, F47SM es adecuado para discos duros U.3, U.2 y U.3 Aunque la interfaz parece la misma, las definiciones de los pines son diferentes y no se pueden mezclar.Preste atención para distinguir.
Enlace de descarga de datos:
Abra el archivo PDF 3D.Por favor useSoftware.
Descarga de archivos PDF 3D y pasos 3D:
Descarga de archivos esquemáticos:
Especificación archivodescargar:
Precauciones de compra:
1.Al enchufar el cable, asegúrese de reconocer la dirección, no enchufe el reverso ni enchufe el desplazamiento para evitar quemar el dispositivo.Al enchufar el cable, sostenga primero el enchufe del dispositivo y luego enchufe el cable para evitar insertar el pin del enchufe con fuerza excesiva.Está prohibido doblar y tirar dentro de los 2 cm de la soldadura entre los dos extremos del cable y la placa de circuito.
2.Todo tipo de placa principal y equipo, la capacidad de conducción de la señal y otras condiciones no son las mismas, no se garantiza que los resultados de las pruebas de nuestra tienda sean consistentes con los resultados de sus pruebas, siempre que el cable de extensión esté conectado, la señal se perderá, aquellos que requieren perfección, no compren.
3.La tarjeta gráfica o placa principal es un dispositivo electrónico que envejecerá y se oxidará con el tiempo, y luego conectar el cable de extensión solo será más inestable.No se admiten dispositivos antiguos.Su dispositivo tiene más de tres años y no es compatible.Por favor no compres.
4. Limitado a la compra designada por el ingeniero del producto, solo para pruebas del producto, no compre para otros fines.
