Cable elevador WiFi PCIe 4,0x1 a M.2, extensión PCIe x1 M.2 para tarjeta inalámbrica NGFF Key-E, placa base, adaptador de ranura WiFi M.2

Descripción

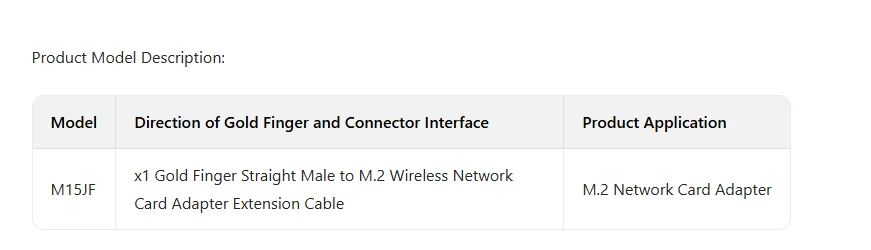

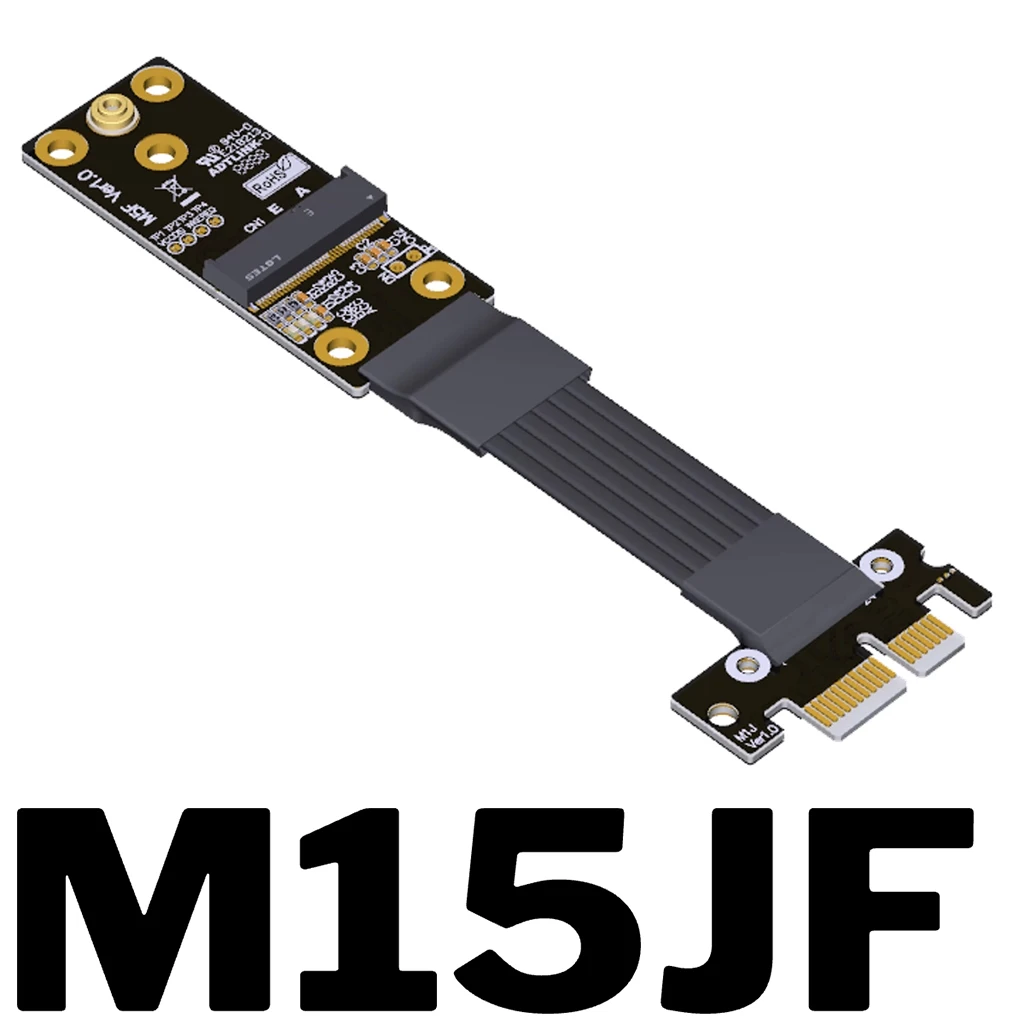

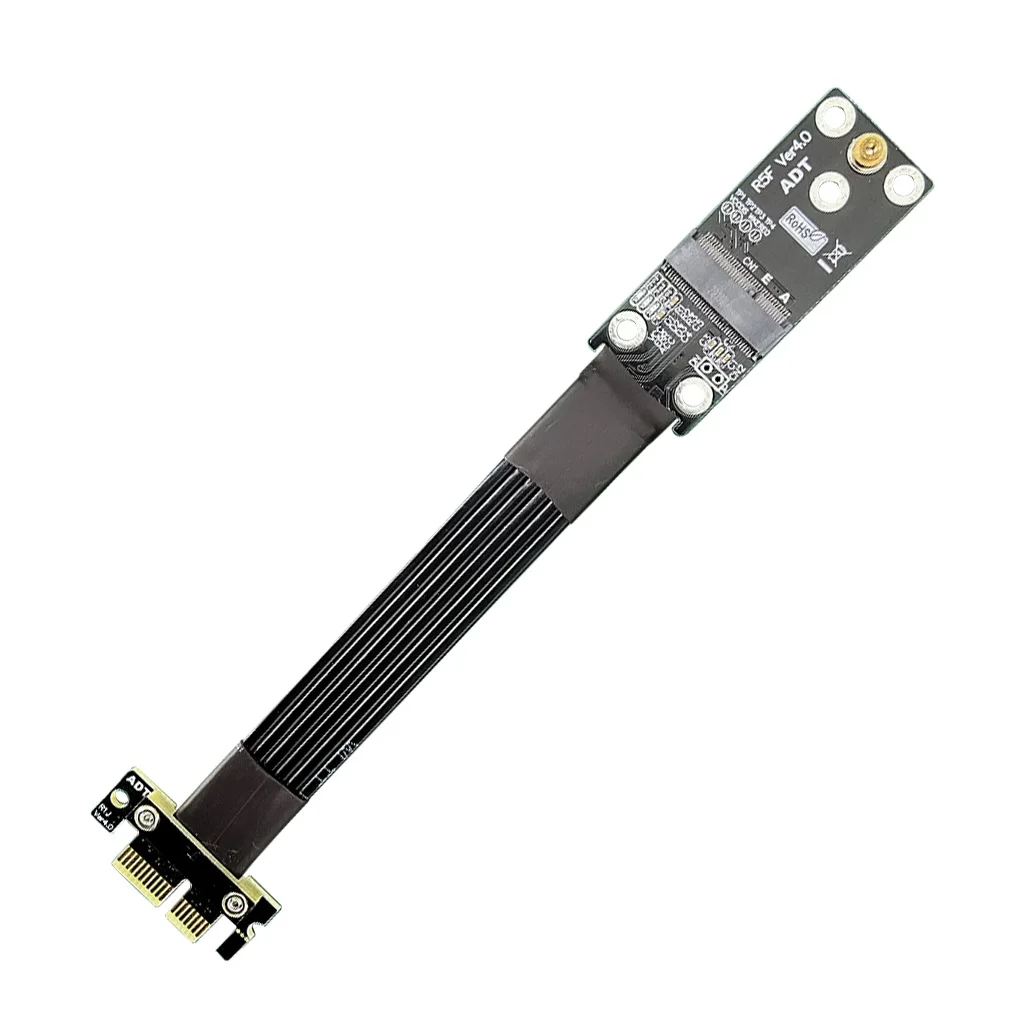

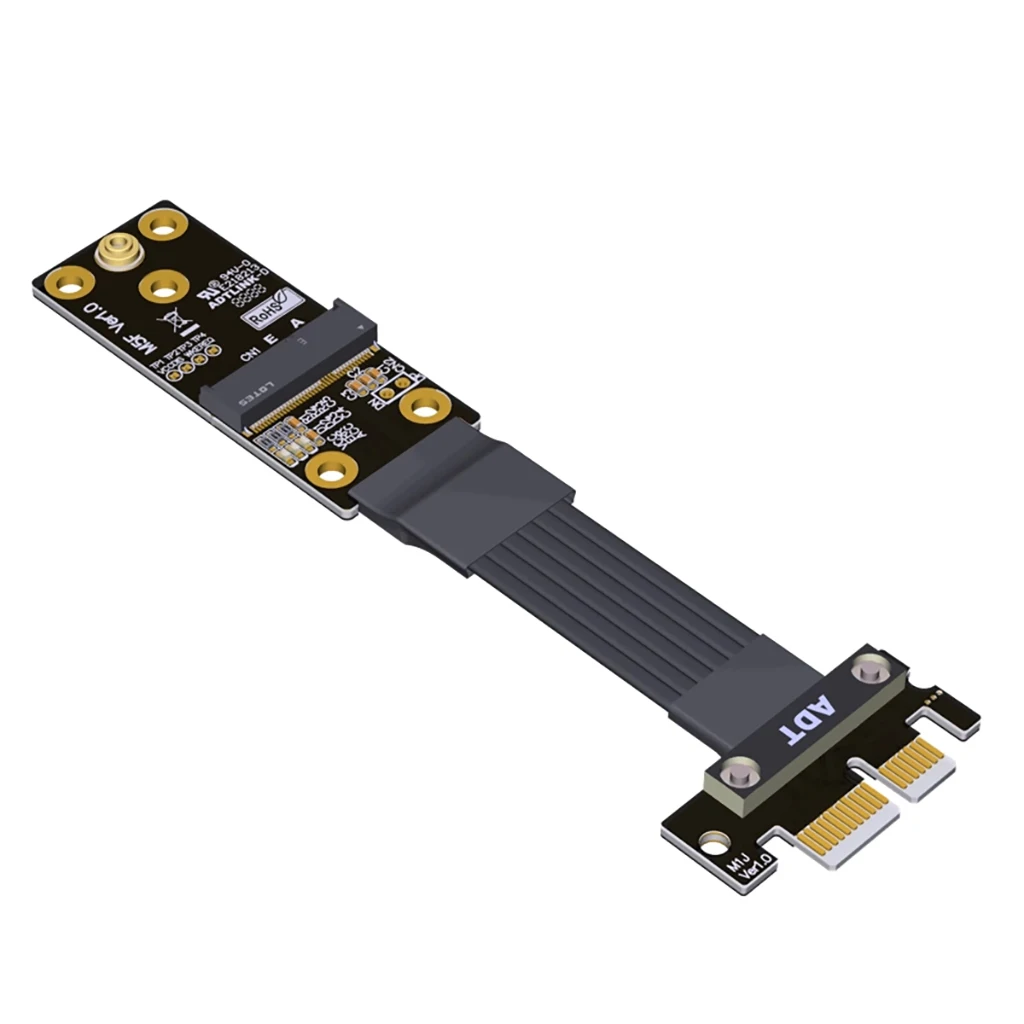

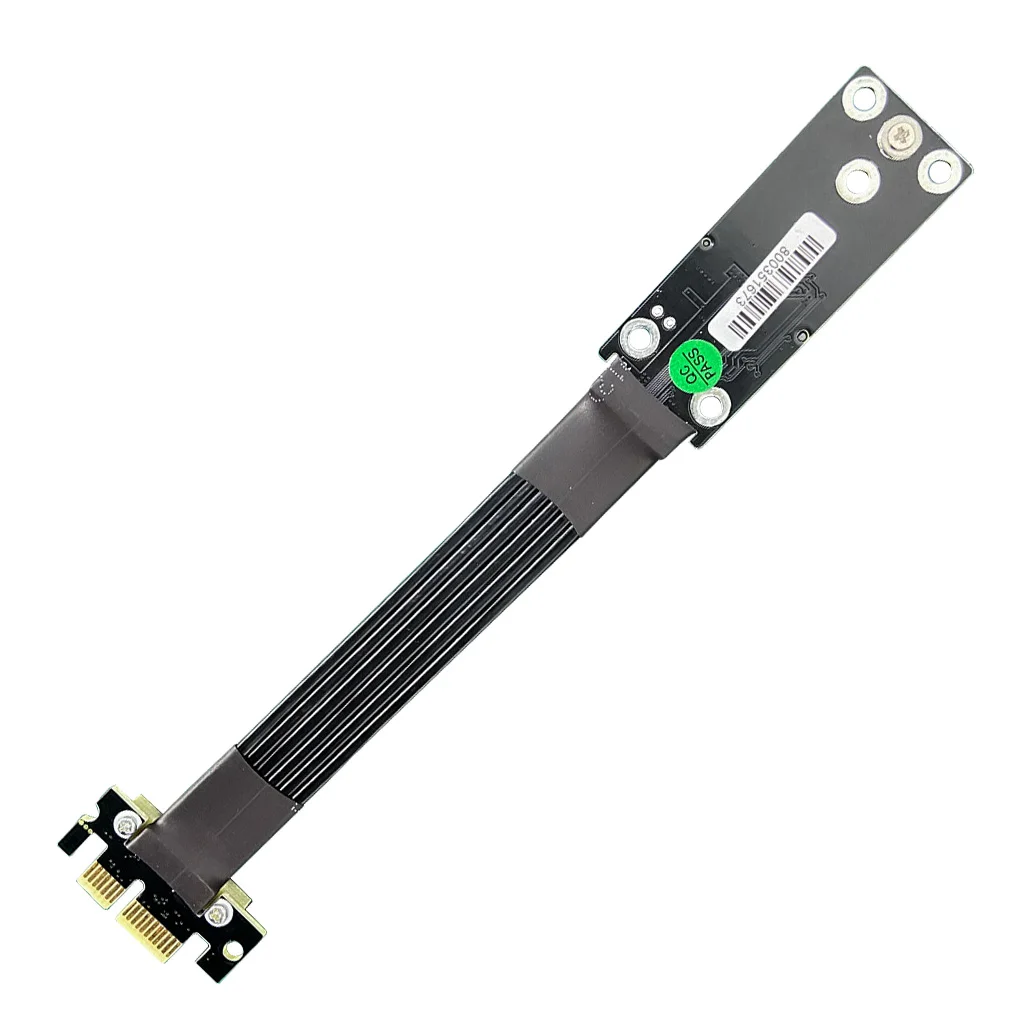

Modelo de producto: M15JF

Nombre del producto: Tarjeta de red inalámbrica M.2 WiFi Key-E a cable de conexión de señal PCI-E X1

Longitud del cable: 5-100 cm

Ancho de banda de velocidad: PCIe 4.0 x1 gen4 16G/bps

Función del producto: Conexión de dispositivo de servidor de control industrial, transmisión de señal PCIe de alta velocidad (no es compatible con Bluetooth USB)

Restricciones de uso: Sólo para ingenieros profesionales.No apto para uso general.Los compradores generales no deben comprar.

Consejos de compra: asegúrese de comprar 1-2 muestras para pruebas y verificación antes de comprar al por mayor.

Recordatorio amistoso: este producto tiene muchos problemas de compatibilidad.Un montaje incorrecto o un funcionamiento inadecuado pueden dañar su equipo.Sólo para ingenieros profesionales.Este producto está hecho a medida y no se puede devolver ni cambiar.Considere y confirme cuidadosamente antes de realizar un pedido.Este producto tiene múltiples restricciones de uso: no es compatible con NVMe SSD, no es compatible con WWAN, solo admite tarjetas de red inalámbrica M.2 a través de canales PCIe.

Especificaciones de longitud del cable y espaciado entre pasadores:

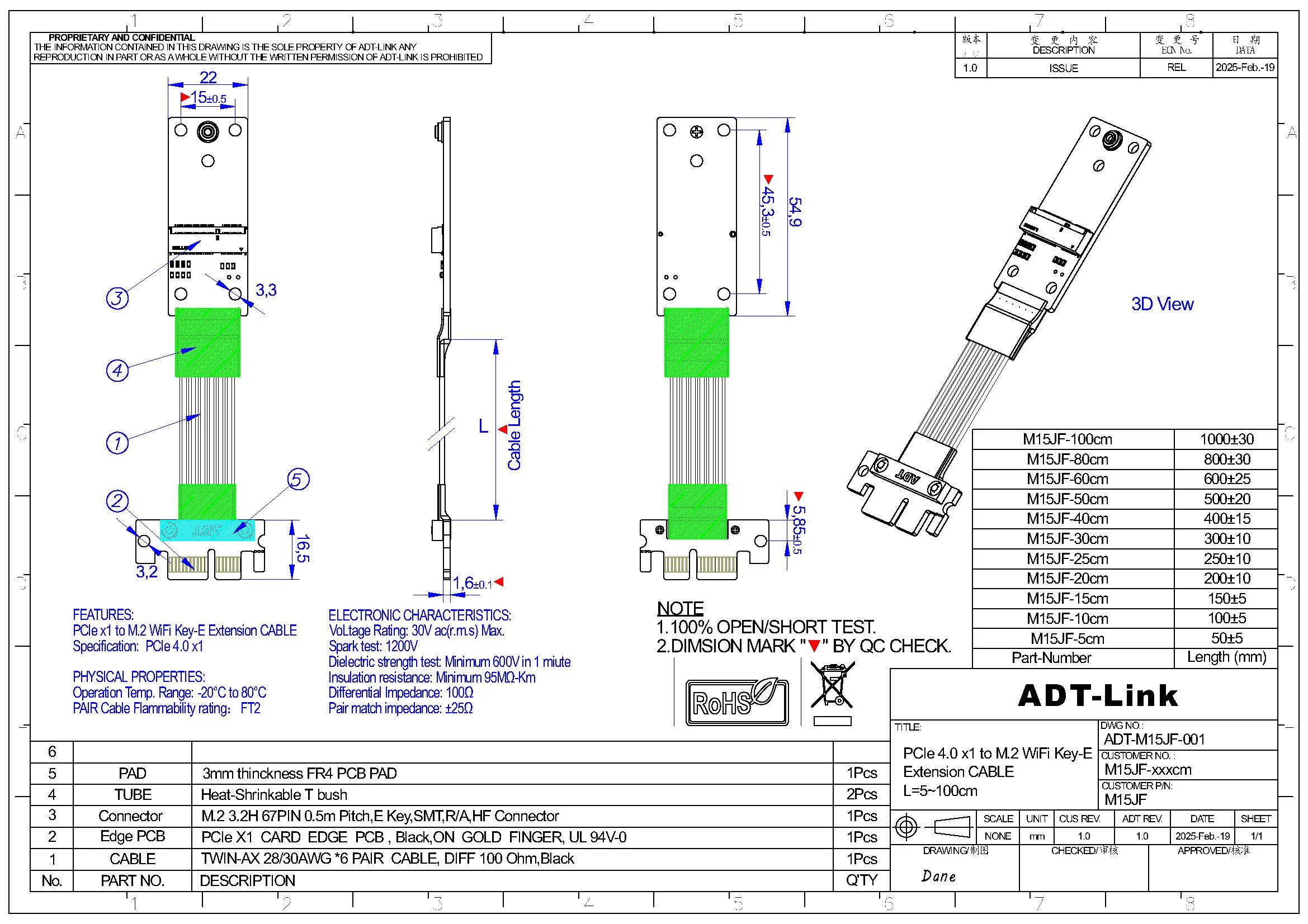

La longitud del cable especificada por nuestra tienda se refiere únicamente al cable en sí, excluyendo la PCB y los conectores.Consulte las dimensiones de la longitud del cable marcadas en el siguiente diagrama.

Ventajas del producto:

1.Ventaja del cable: utiliza cables importados con patente alemana y conectores importados de Taiwán, lo que admite transferencia de datos estable y de velocidad completa para PCIe 3.0/4.0.

2.Ventaja de la longitud del cable: Longitudes personalizables desde 3 centímetros hasta 1 metro.

3.Diseño de señal diferencial sin orificios pasantes: elimina la interferencia de atenuación de la señal causada por la capacitancia e inductancia parásita, y previene microcortocircuitos de CAF, lo que garantiza una durabilidad duradera.

4.El producto utiliza materiales de alta calidad, con PCB fabricados con precisión, espesor de cobre aumentado a 1 oz y suficiente revestimiento de oro en los dedos dorados, lo que garantiza una excelente conductividad y reduce problemas como choques del sistema o pantallas azules causados por la oxidación, el óxido o mayor impedancia.

5.Los cables utilizados en el producto son inherentemente duraderos.En los puntos de soldadura metálicos, se utilizan espaciadores de PCB de 3 mm de espesor para protección, asegurados con tornillos y tuercas hexagonales.El producto es robusto, confiable y resistente a tirones e interferencias, sin riesgo de rotura del cable o clavijas sueltas.Los cables son flexibles y flexibles sin afectar la funcionalidad.

6.La PCB presenta un diseño ampliado y de perfil bajo.El diseño de perfil bajo evita interferencias con la tarjeta gráfica, mientras que el diseño ampliado y extendido facilita la instalación de la placa, reduciendo el riesgo de daños.

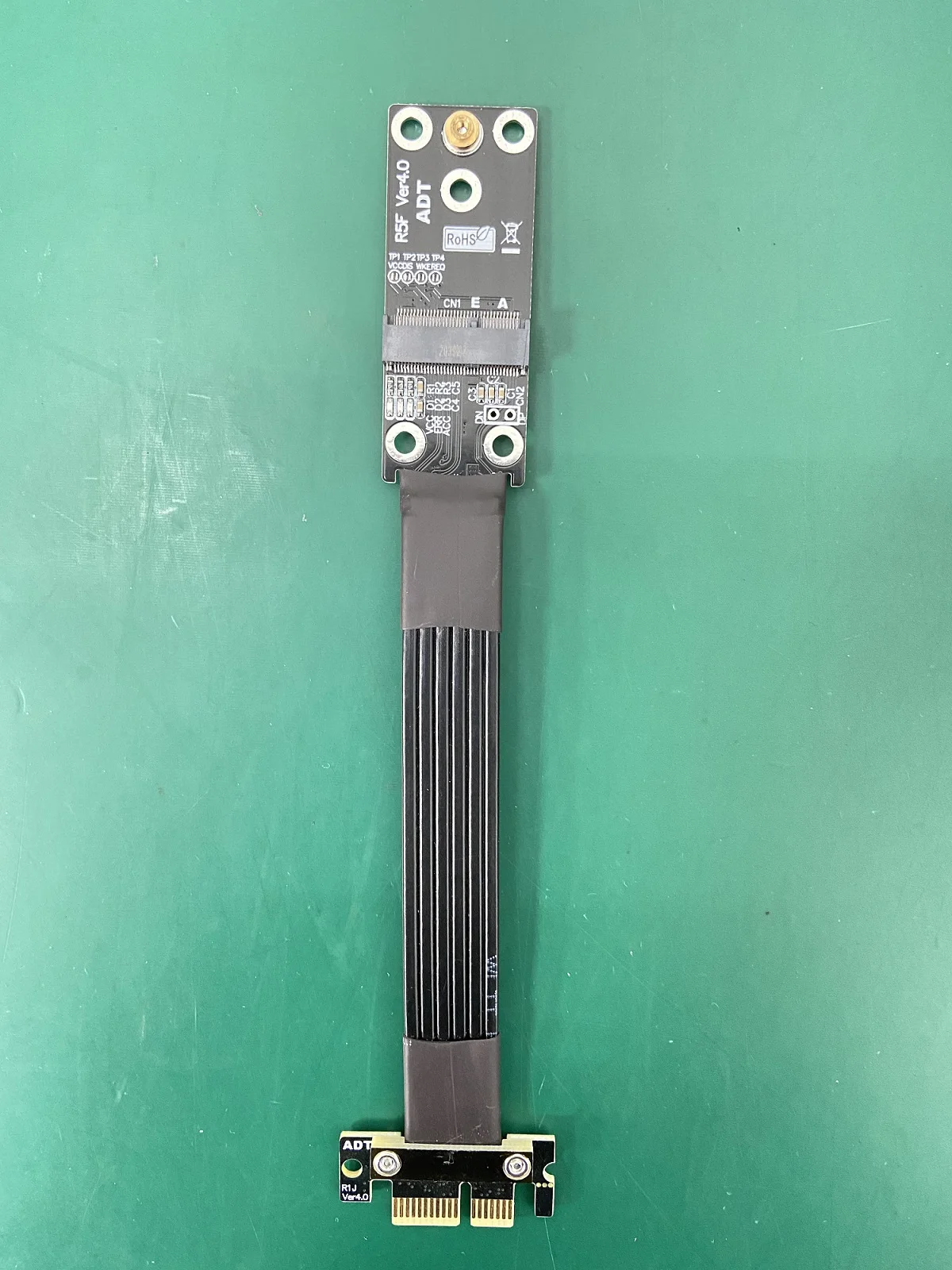

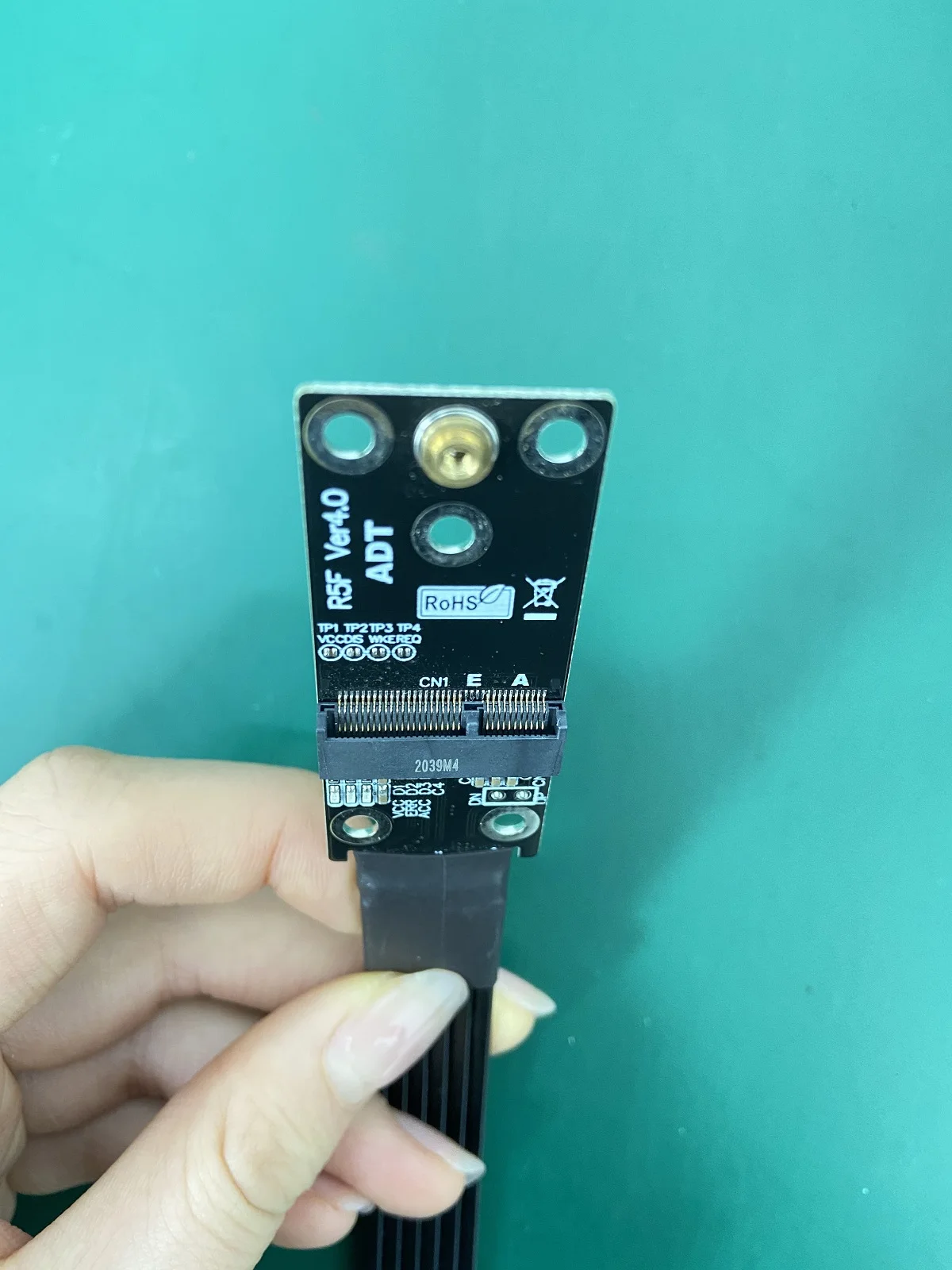

Imágenes del producto:

Resumen de los problemas técnicos:

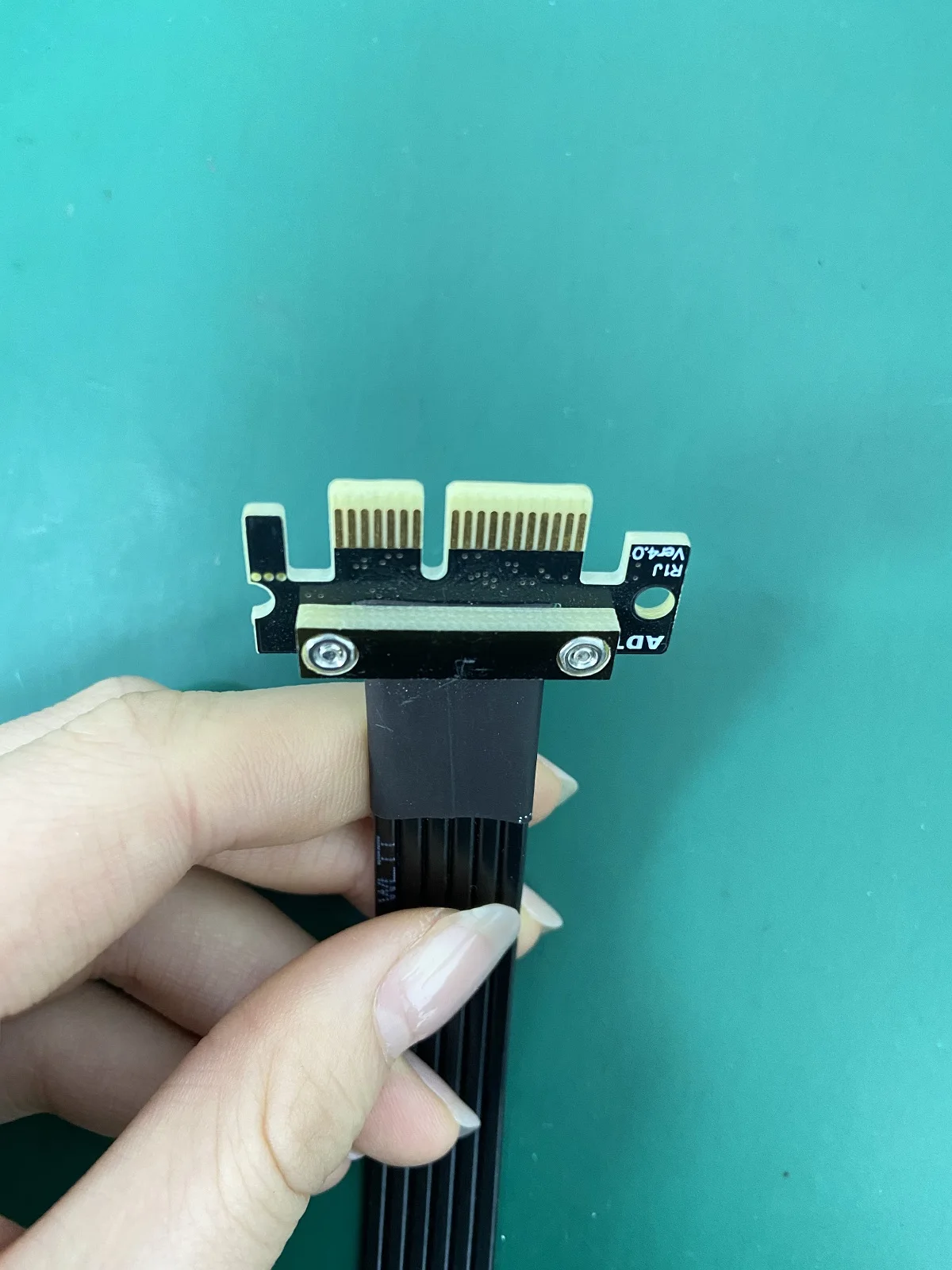

¿Cuál es la calidad del cable?¿Está protegido?

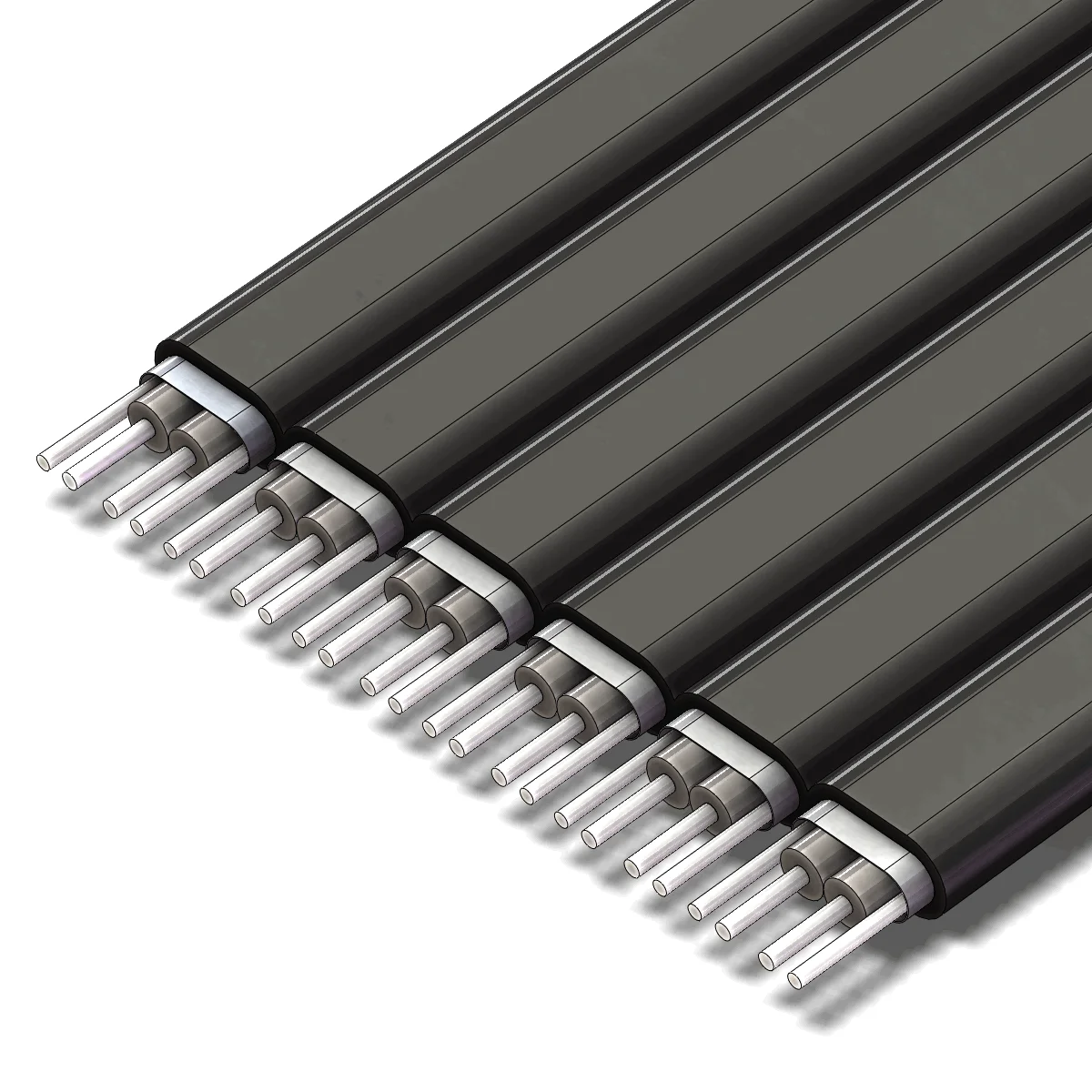

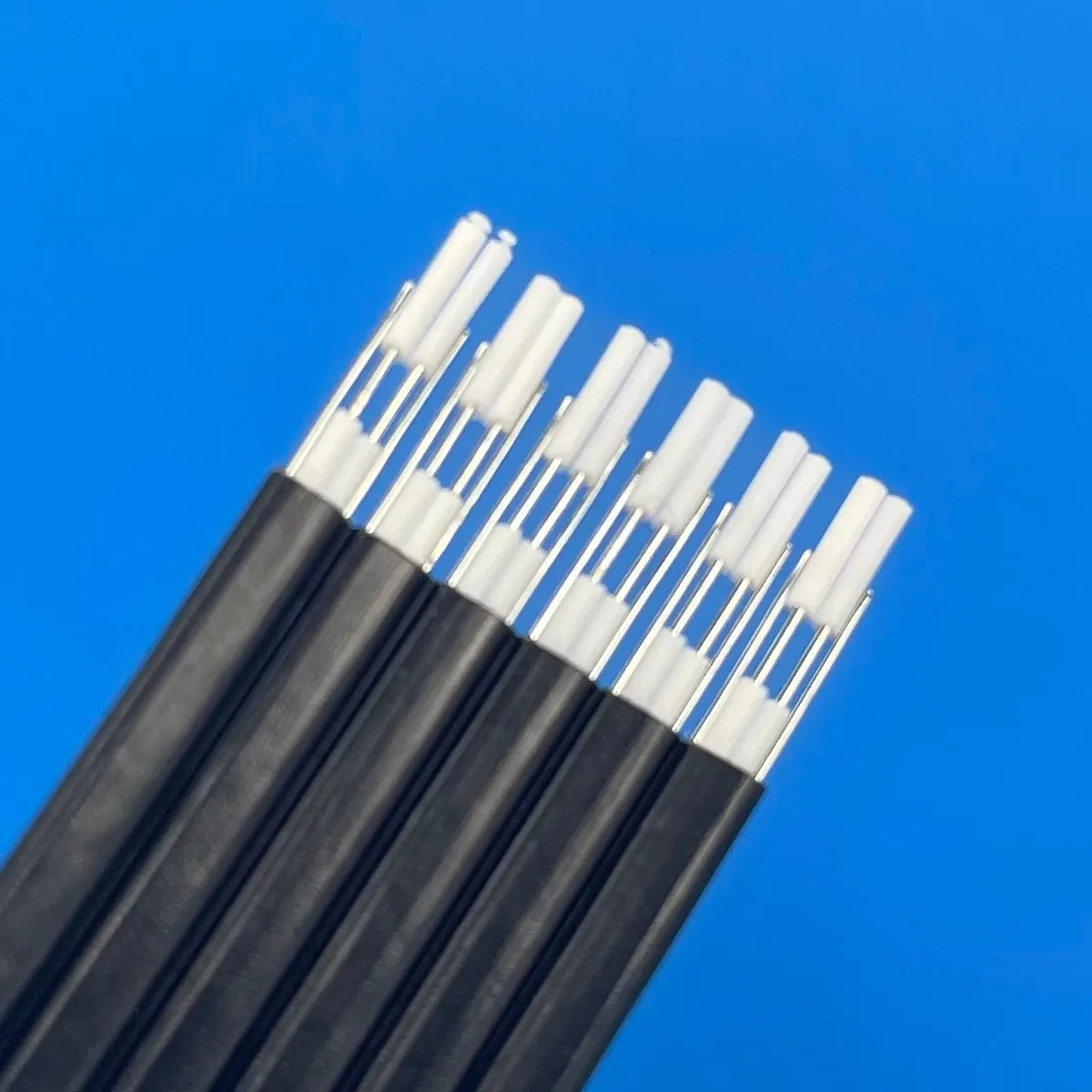

Cuenta con un blindaje de capa metálica que utiliza polímeros conductores de blindaje EMI avanzados, con nuevos materiales empleados para blindaje EMI y un diseño de cable plano.Esta tecnología permite que cada cable esté completamente cubierto por el blindaje contra interferencias electromagnéticas del polímero conductor, evitando la incidencia o emisión de frecuencias electromagnéticas, minimizando la interferencia y la degradación del rendimiento y reduciendo el peso del conjunto de cables.

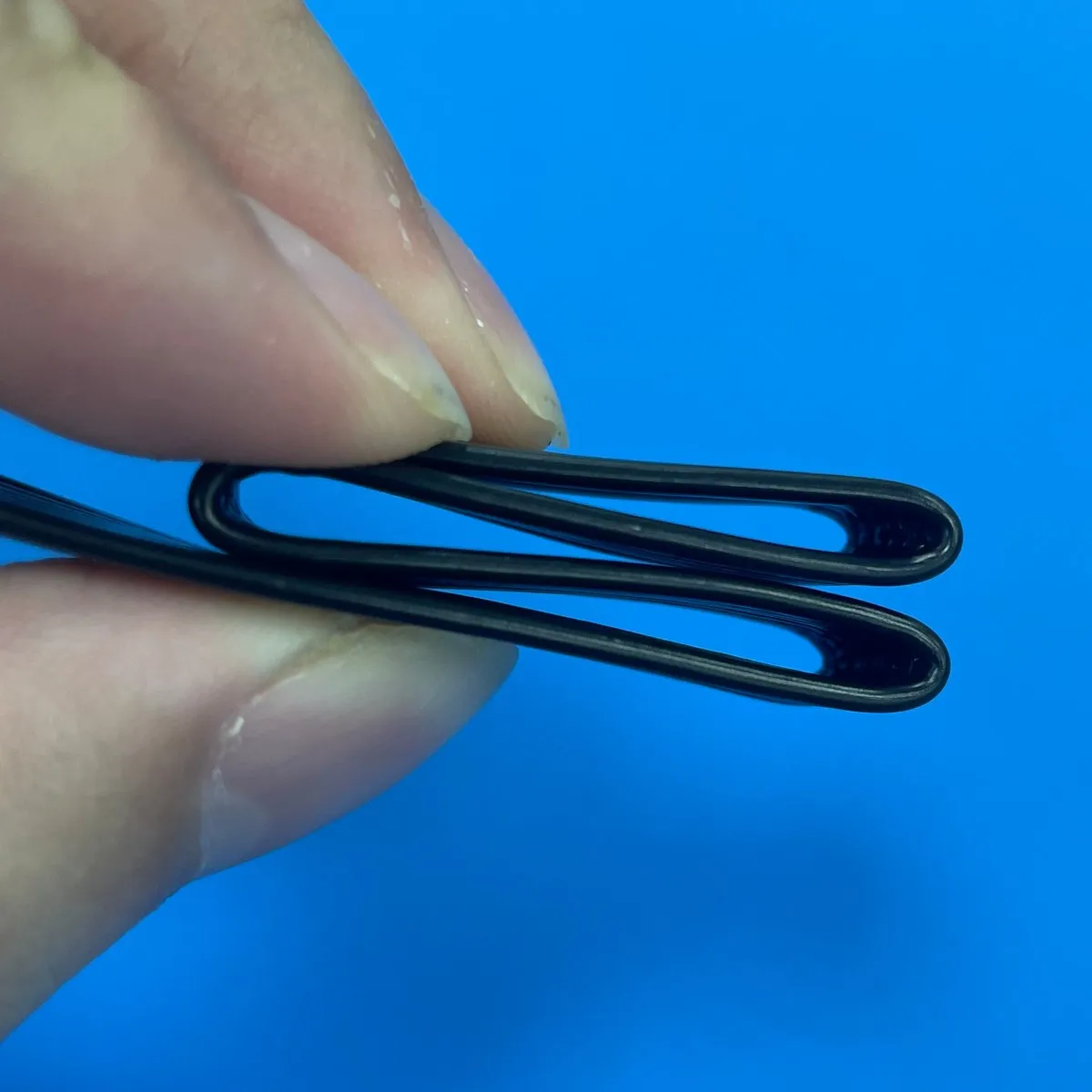

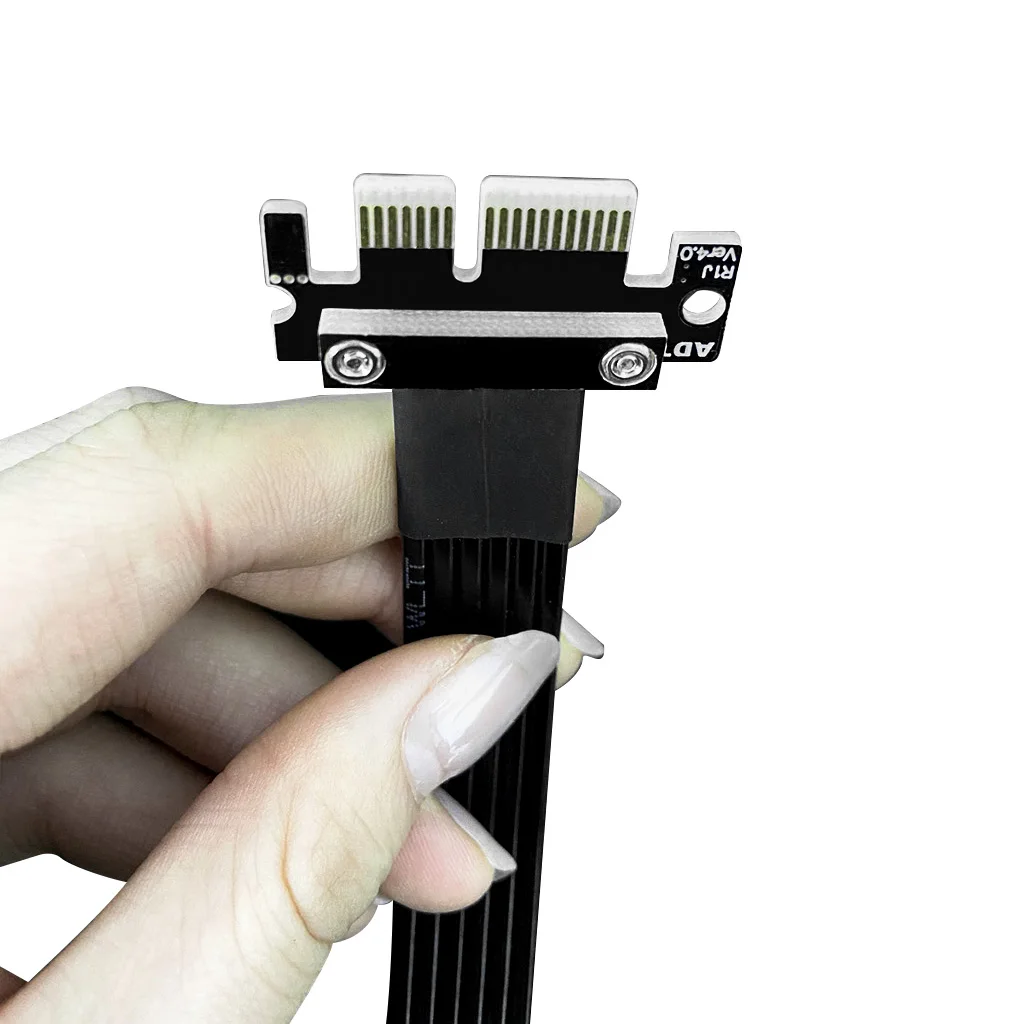

¿Cuál es el grosor del cable?¿Es flexible?¿Se puede doblar?

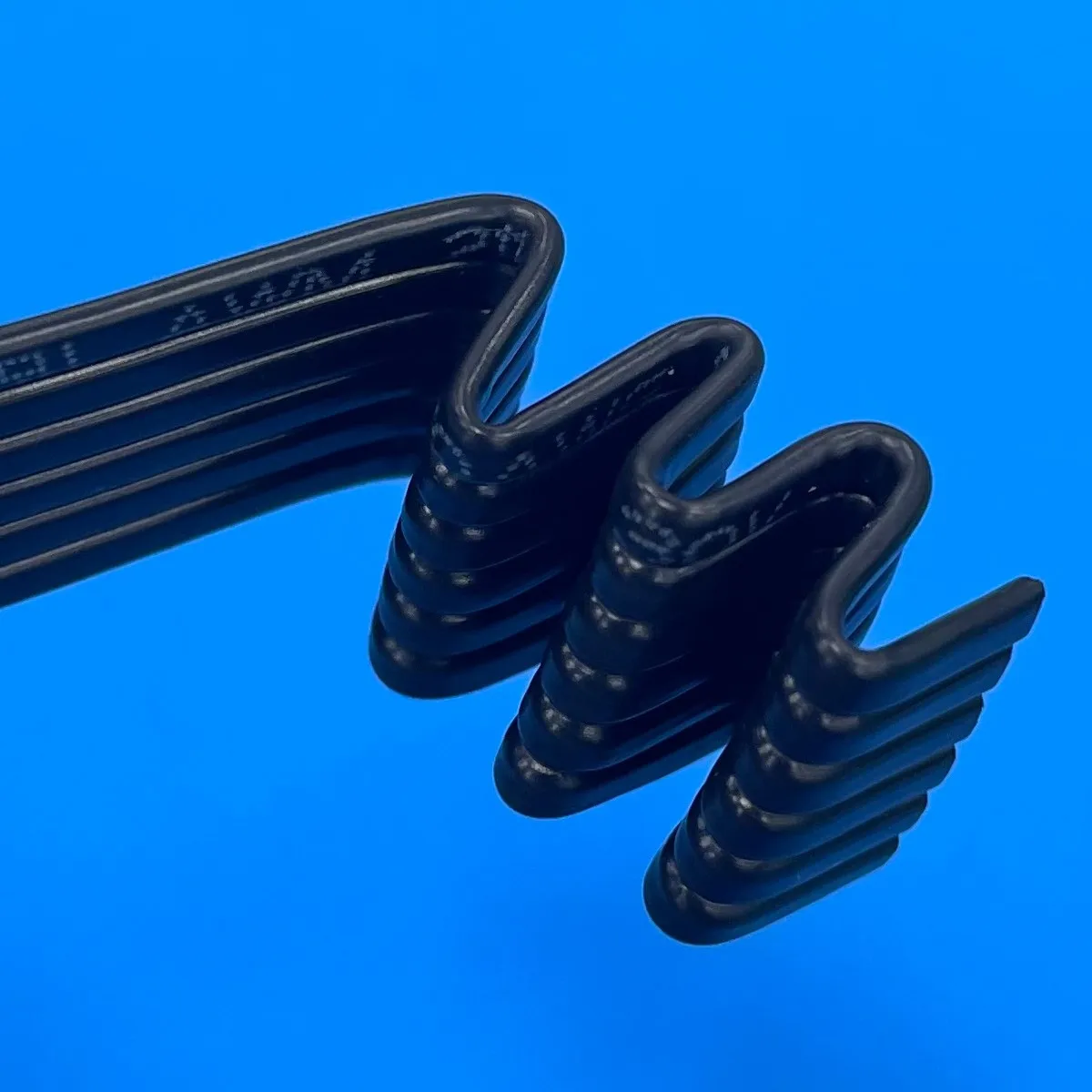

El cable es el cable dedicado PCIe de cuarta generación de ADT.La versión negra tiene un grosor de cable de 1,3 mm, mientras que la versión plateada tiene un grosor de cable de 1,4 mm.El cable es flexible y se puede doblar sin afectar su funcionalidad.

Enlace de descarga:

Abra el archivo PDF 3D.Utilice el software Adobe Reader DC.

Descarga de archivos PDF 3D y pasos 3D:

https://www.adtlink.cn/download/ADT_M15JF_3D.zip

Notas de compra:

1.Al enchufar el cable, asegúrese de identificar la dirección correcta y evite insertarlo al revés o en ángulo para evitar daños al dispositivo.Al enchufar el cable, sostenga firmemente el enchufe del dispositivo antes de insertar el cable para evitar aplicar una fuerza excesiva que podría romper las clavijas del enchufe.No doble ni tire del cable dentro de los 2 cm de los puntos de conexión soldados entre los extremos del cable y la placa de circuito.

2.Las placas de circuito o las placas base son dispositivos electrónicos que se degradan y se oxidan con el tiempo.Conectarlos a cables de extensión solo los hará más inestables.No admitimos dispositivos más antiguos.No compre si el dispositivo tiene más de 3 años.

3.Este producto está designado para su compra por ingenieros de productos y está diseñado únicamente para pruebas de productos.No compre para otros fines.

4. Este producto es compatible únicamente con la versión estándar de tarjetas de red inalámbrica WiFi M.2. No es compatible con tarjetas de red USB Bluetooth, mSATA o Lenovo/HP. No comprar.
