Longitud del Cable
Color
Descripción

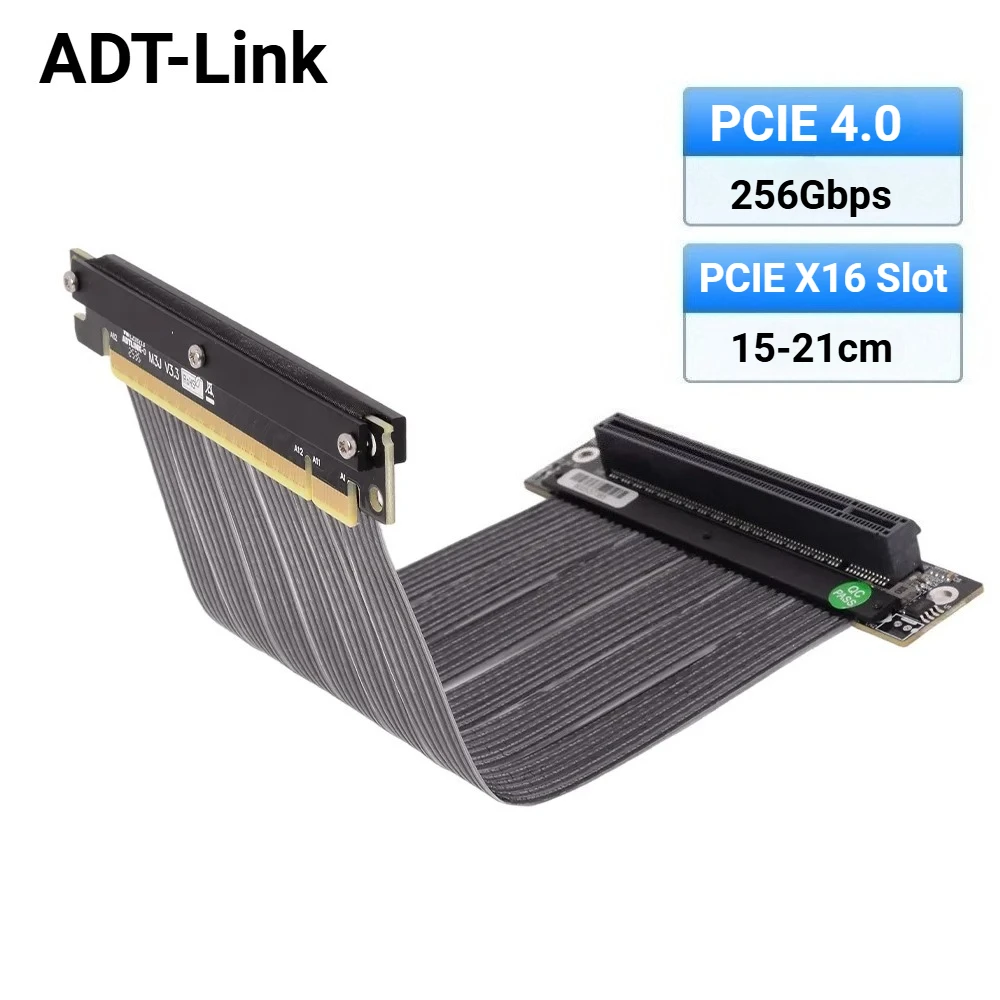

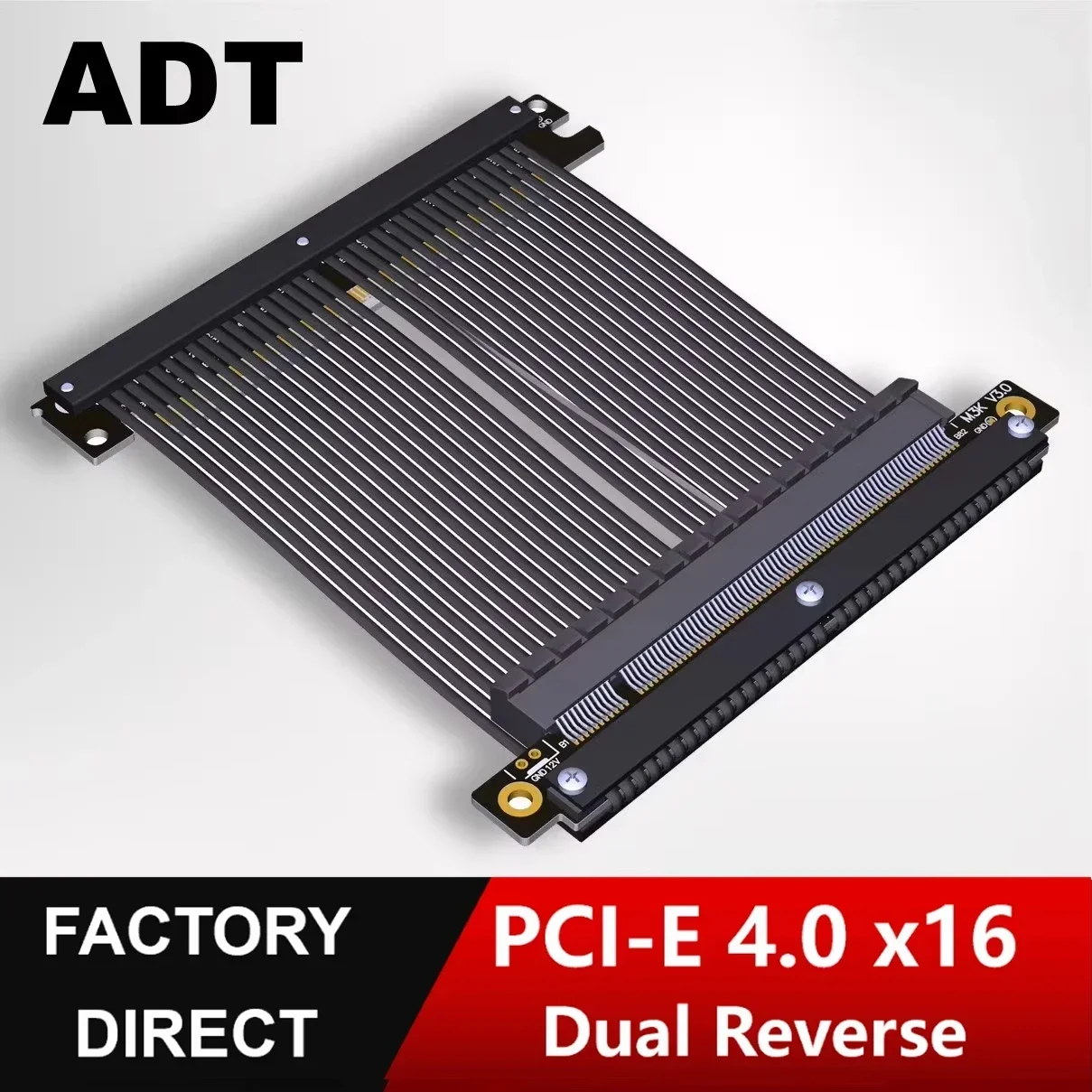

Cable de extensión ADT-Link PCI Express 4.0 x16
Nombre de marca: ADT-Link
Nombre del producto: cable de extensión PCIe x16 a x16
Modelo de producto:M33JK-TU, M33JK-TS, M33JM-TS
Tarjetas gráficas: RTX4090 RX7900xtx, admite tarjetas gráficas PCIE 4.0
Velocidad de transferencia: PCIe 4.0 x16 de velocidad máxima, 256 G/bps (máx.)
Longitud del cable: 7 ~ 100 cm, la longitud se puede personalizar, comuníquese con el servicio al cliente.
Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable elevador de extensión de ranura PCIe x16
Restricciones de uso: PCIe 4.0 tiene altos requisitos en el equipo.Mientras el cable de extensión esté conectado, la señal se atenuará.Este producto no garantiza la máxima velocidad de PCI-E 4.0.El equipo está envejeciendo.Si la señal es baja o el entorno no es bueno, reduzca la velocidad a PCIe 3.0 o inferior.

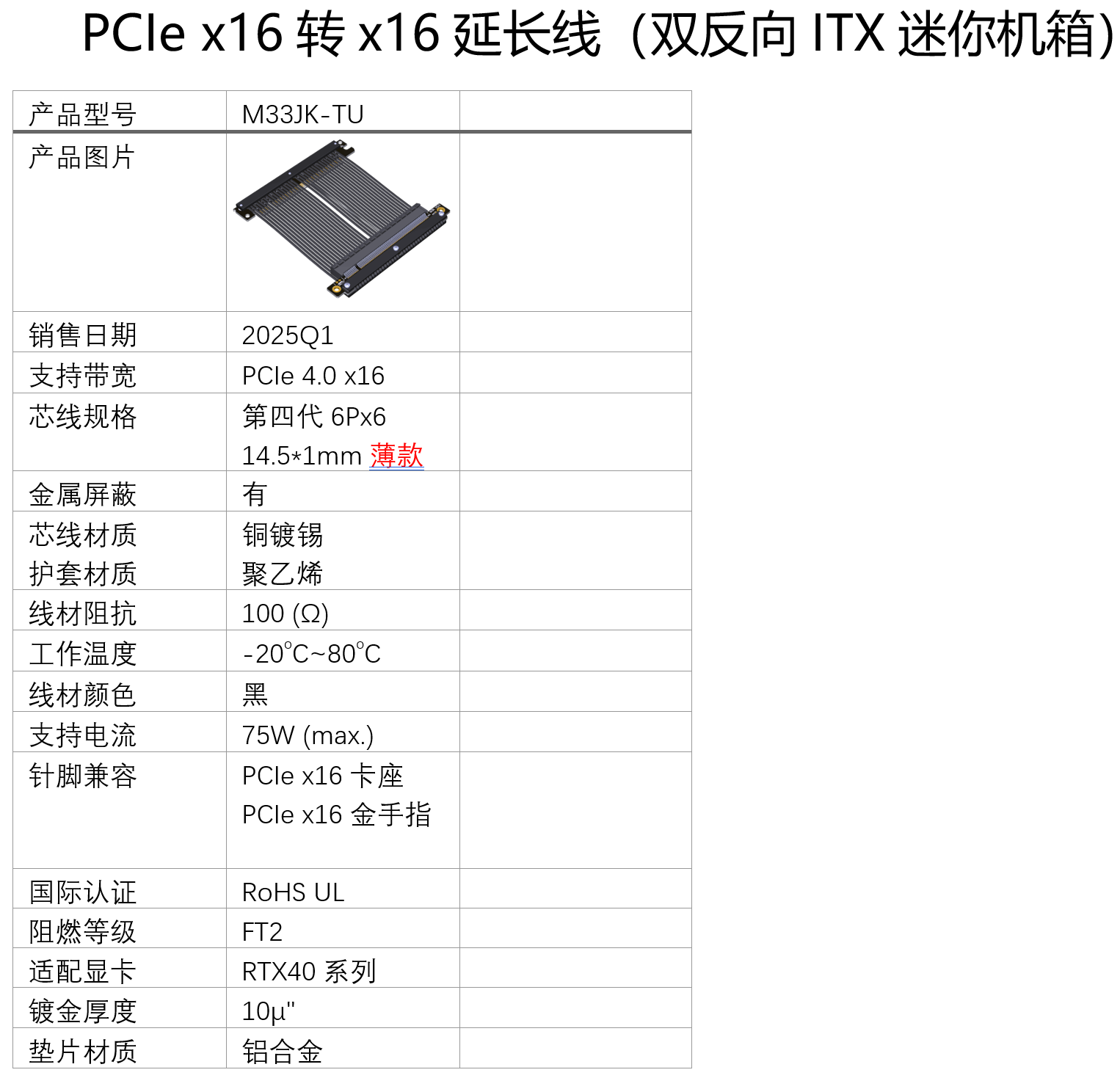

Descripción del número de pieza:
Número de pieza
Descripción
Ancho de banda
M33JK-TU
M33JK-TS
M33JM-TS
Cables de extensión verticales de férula de 180 grados de doble invertido PCI-E x16 a x16(2020 nuevo)
Cables de extensión de conector de 180 grados invertido único PCI-E x16 a x16(2020 nuevo)
Cables de extensión de conector de 90 grados invertido único PCI-E x16 a x16(2020 nuevo)
PCIe 4.0 x16(Máx.)
Descripción de la longitud del cable:

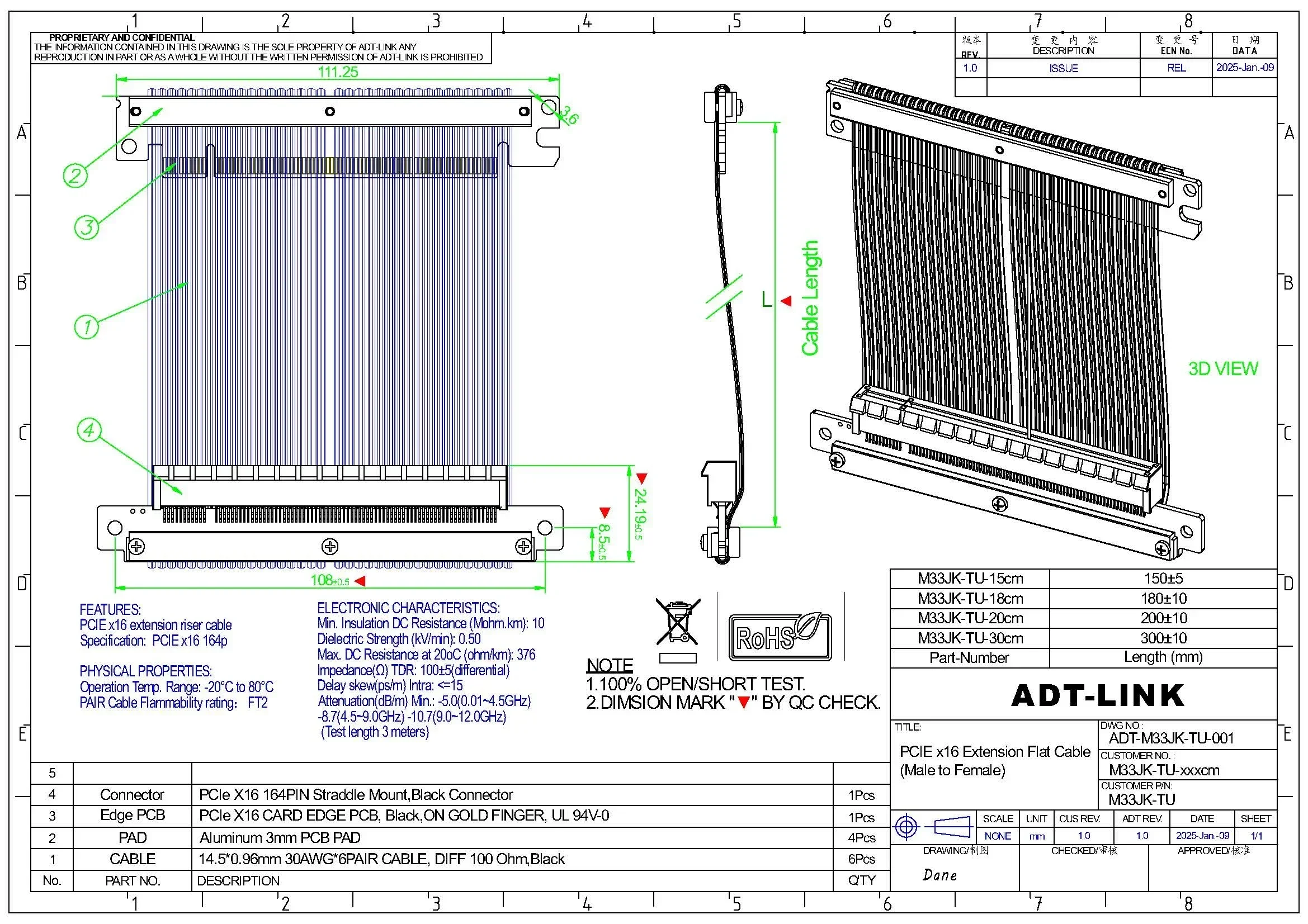

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la ubicación de la marca de tijera roja en la siguiente figura.
Ventajas de los productos:
1.Ventajas del cable, el cable antiinterferencias de baja resistencia de quinta generación desarrollado por ADT está cubierto con resistencia al rayado y al desgaste, y admite transmisión estable PCIe 4.0 a alta frecuencia.
2.Ventaja de la longitud de la línea, de 10 cm a 60 cm se puede aceptar personalizado, personalizado, comuníquese con el servicio al cliente.
3.Selección de productos de materiales de alta calidad, precisión de mano de obra de PCB, PCB que utiliza placa de alto TG, espesor de cobre engrosado a 1 oz, contenido chapado en oro con dedo dorado, pie chapado en oro, buena conductividad eléctrica, puede reducir la impedancia de oxidación causada por el aumento de pantalla azul de la muerte.
4.La selección de productos del cable en sí es muy duradera, en el punto de soldadura de metal con un espesor de protección de junta de aleación de aluminio de 2 mm, y bloquea la fijación del tornillo, el producto es fuerte y confiable, resistente a la tracción, antiinterferencias, no habrá cables rotos problemas de uñas.El alambre se puede doblar y doblar sin afectar el uso.

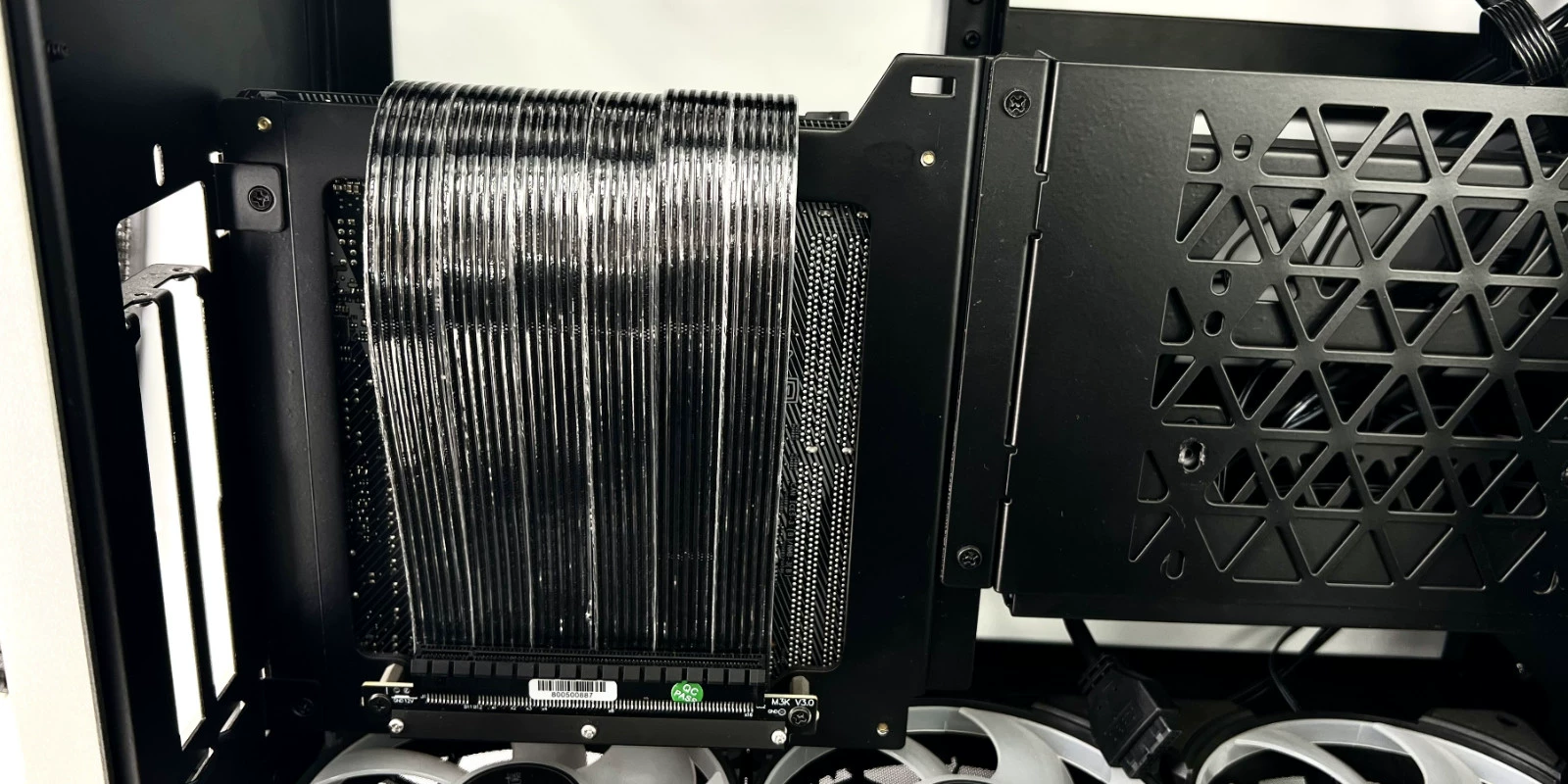

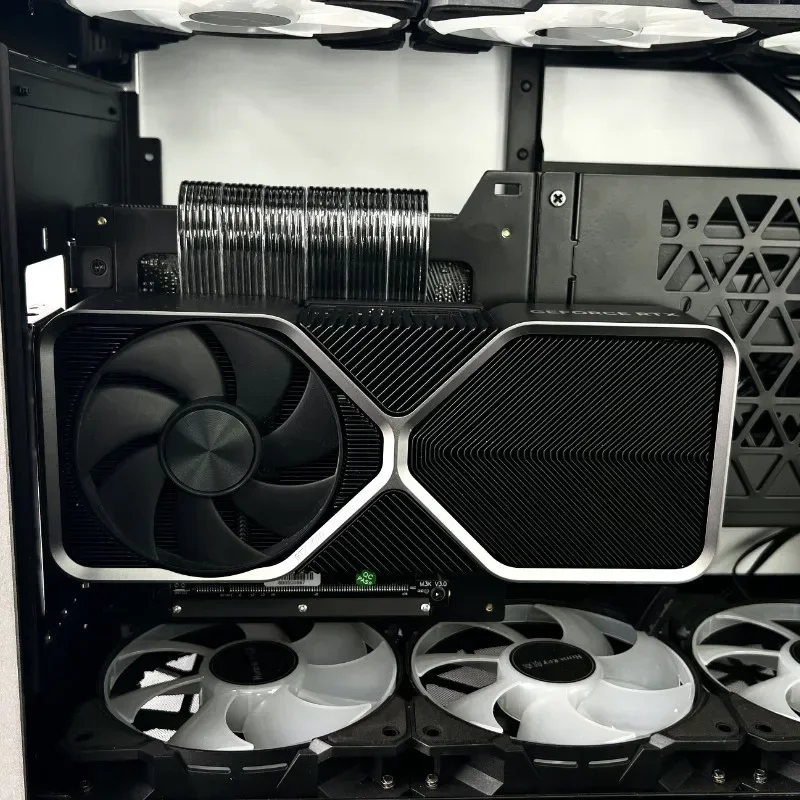

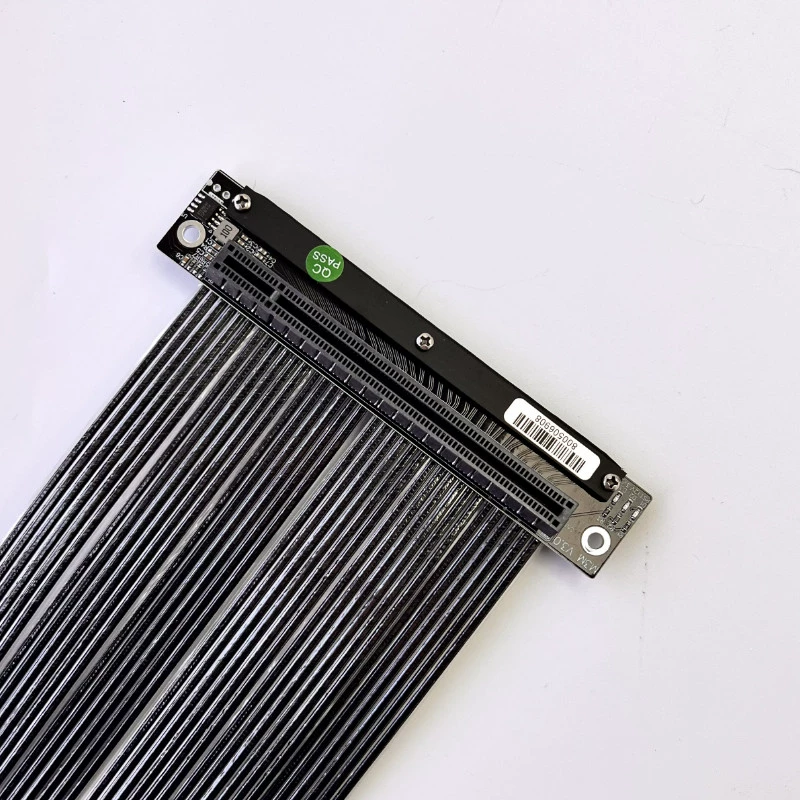

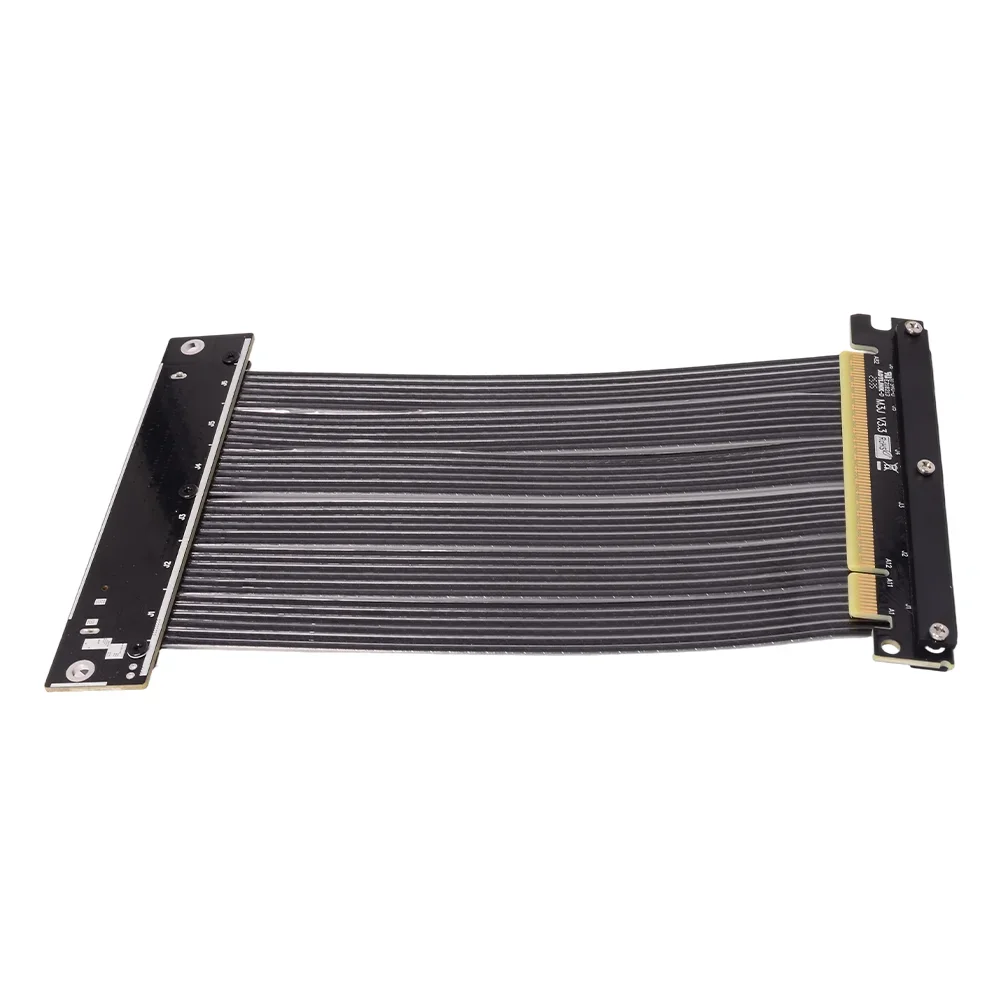

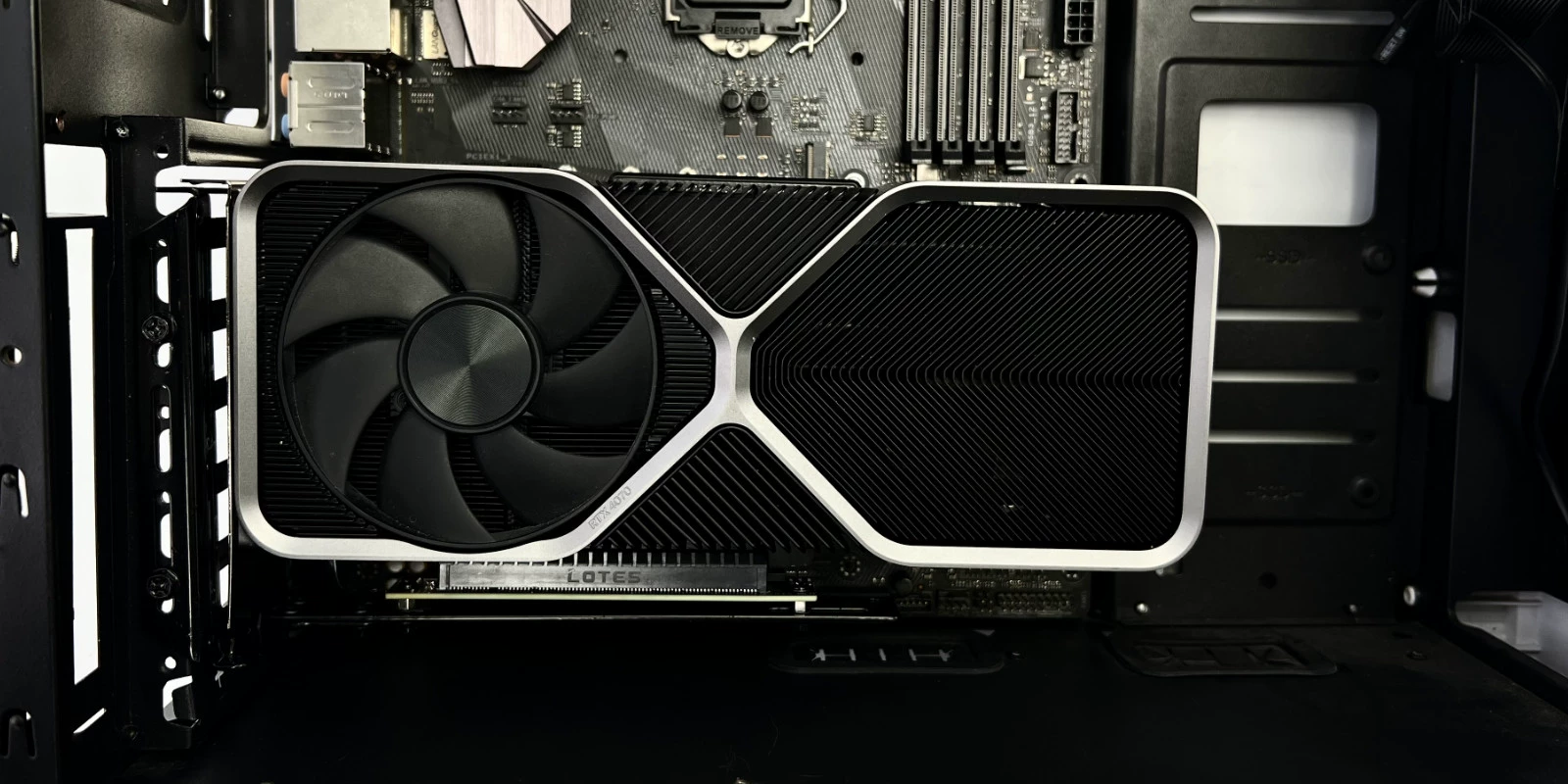

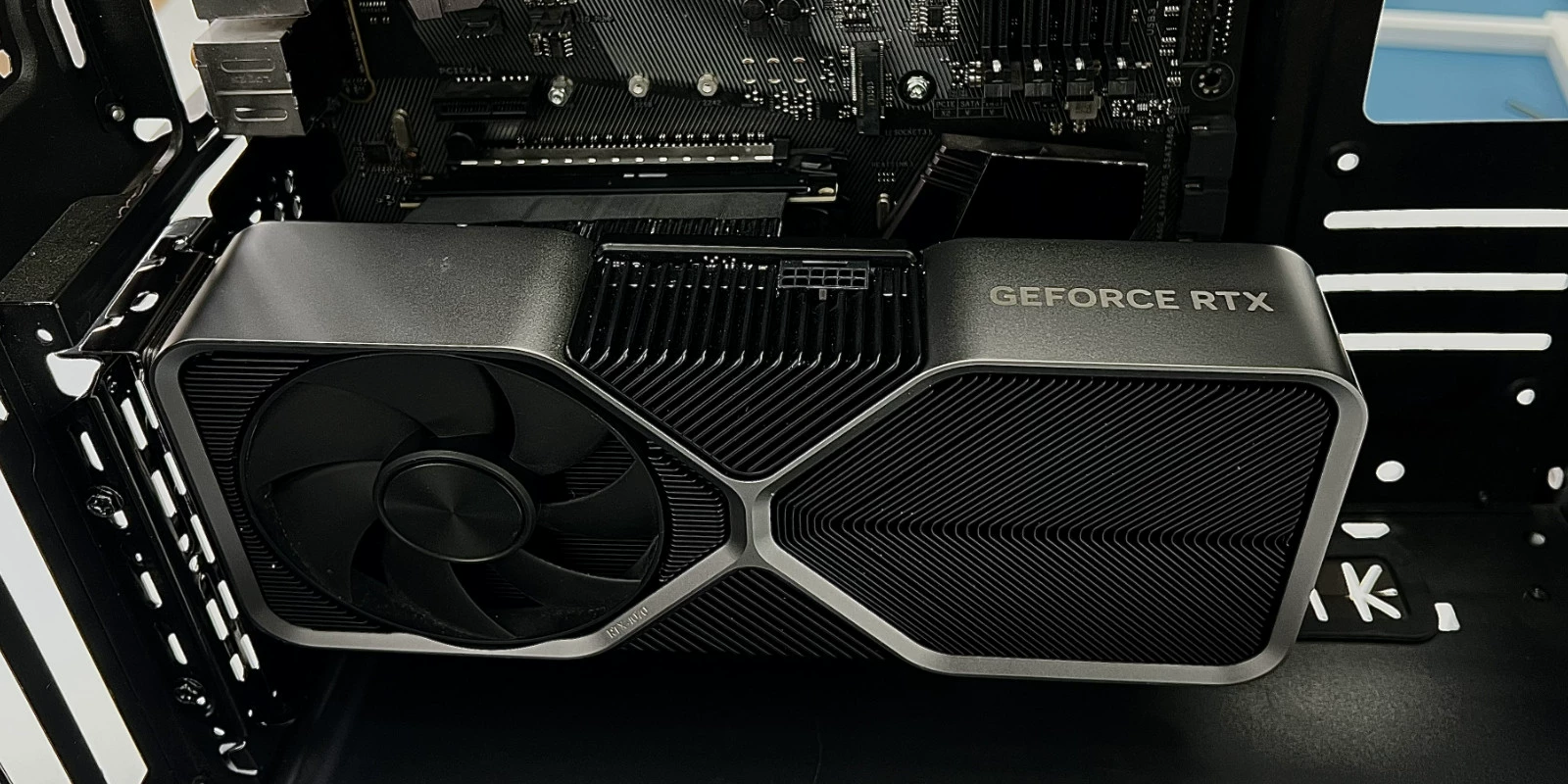

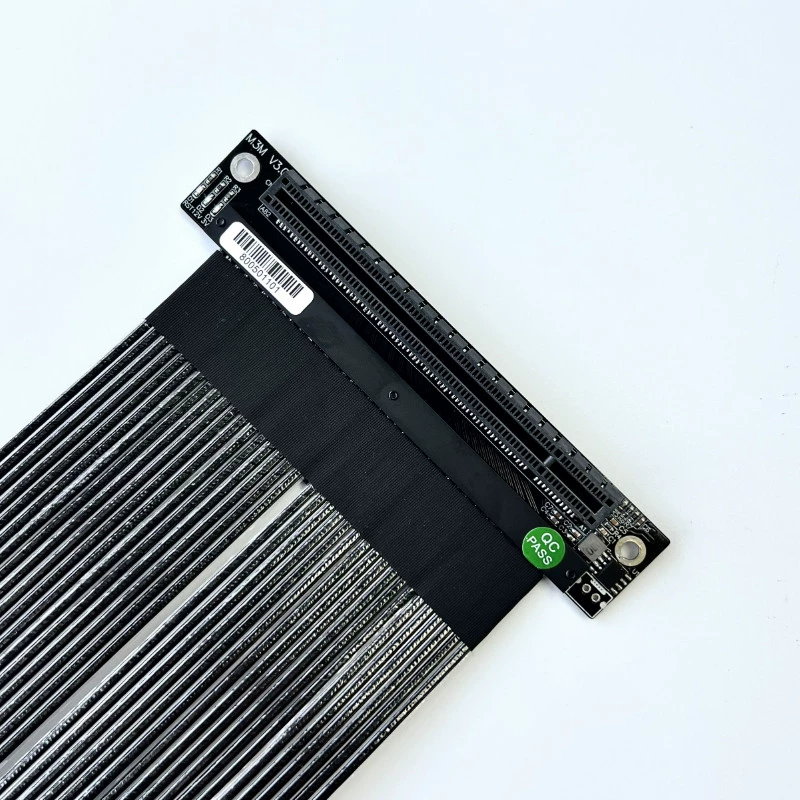

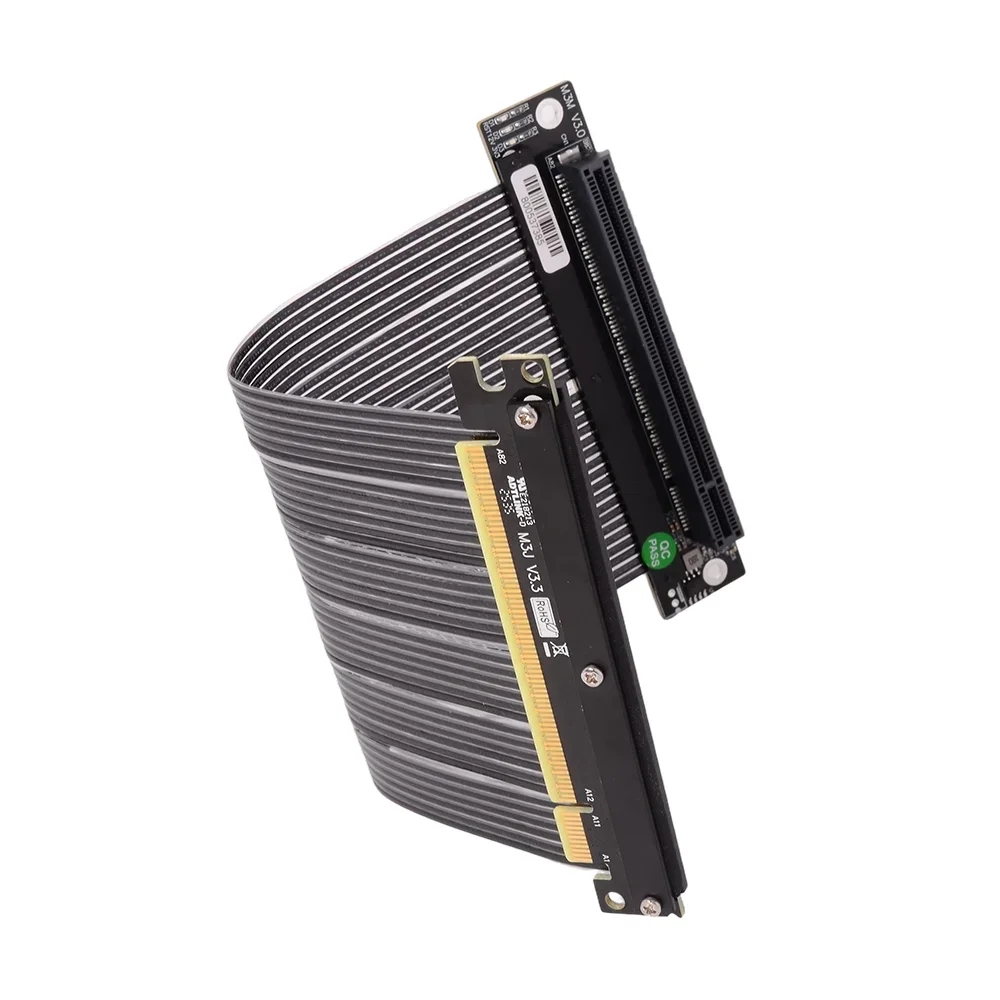

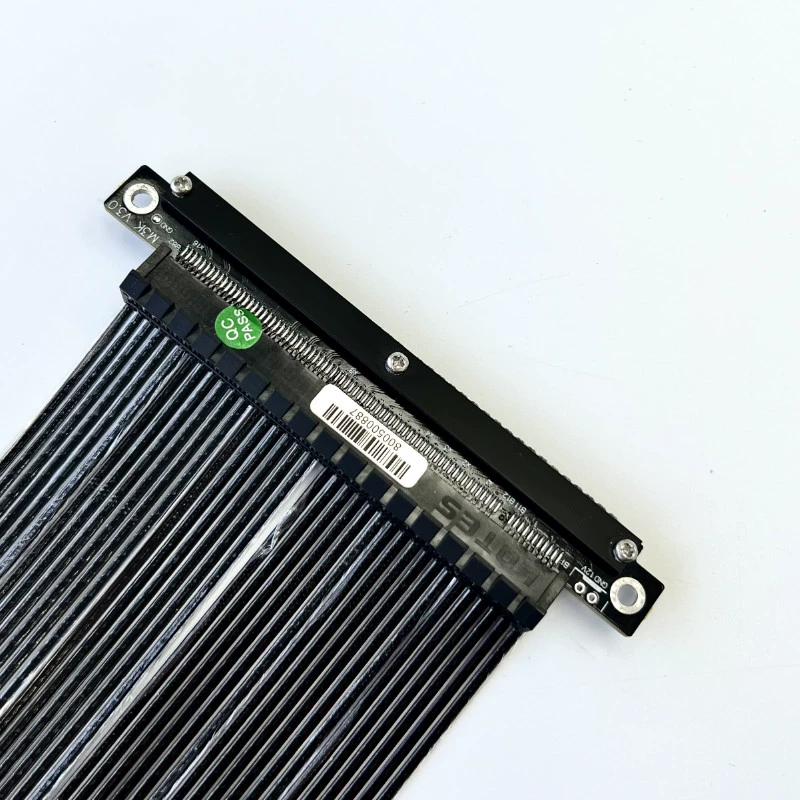

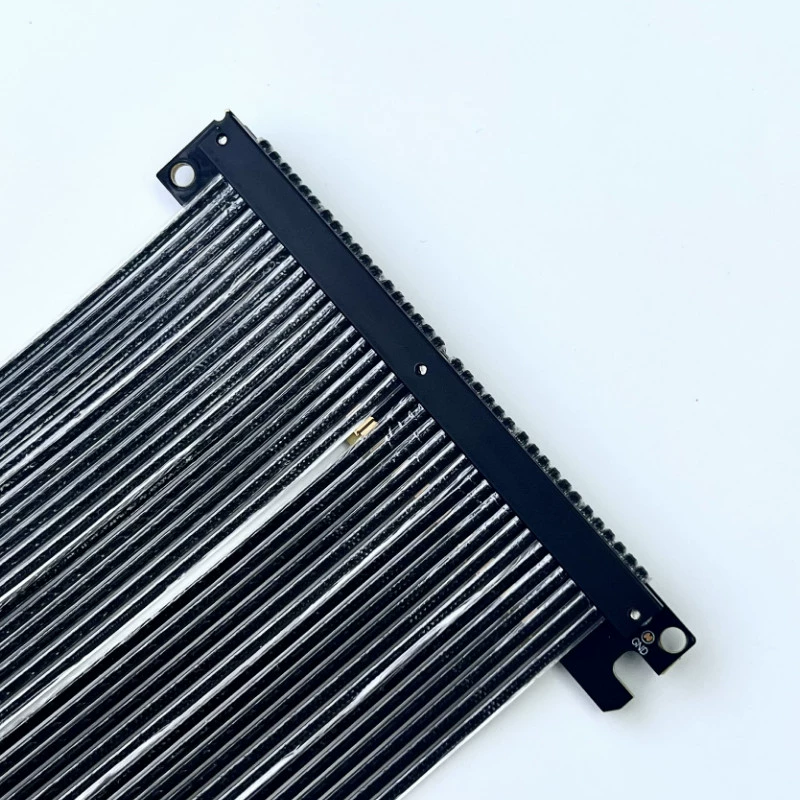

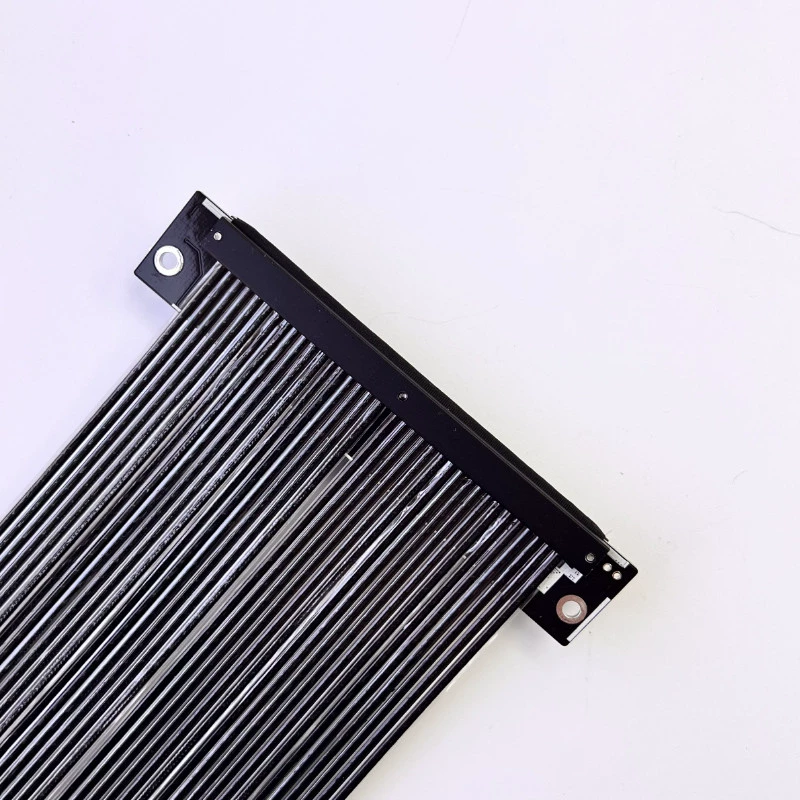

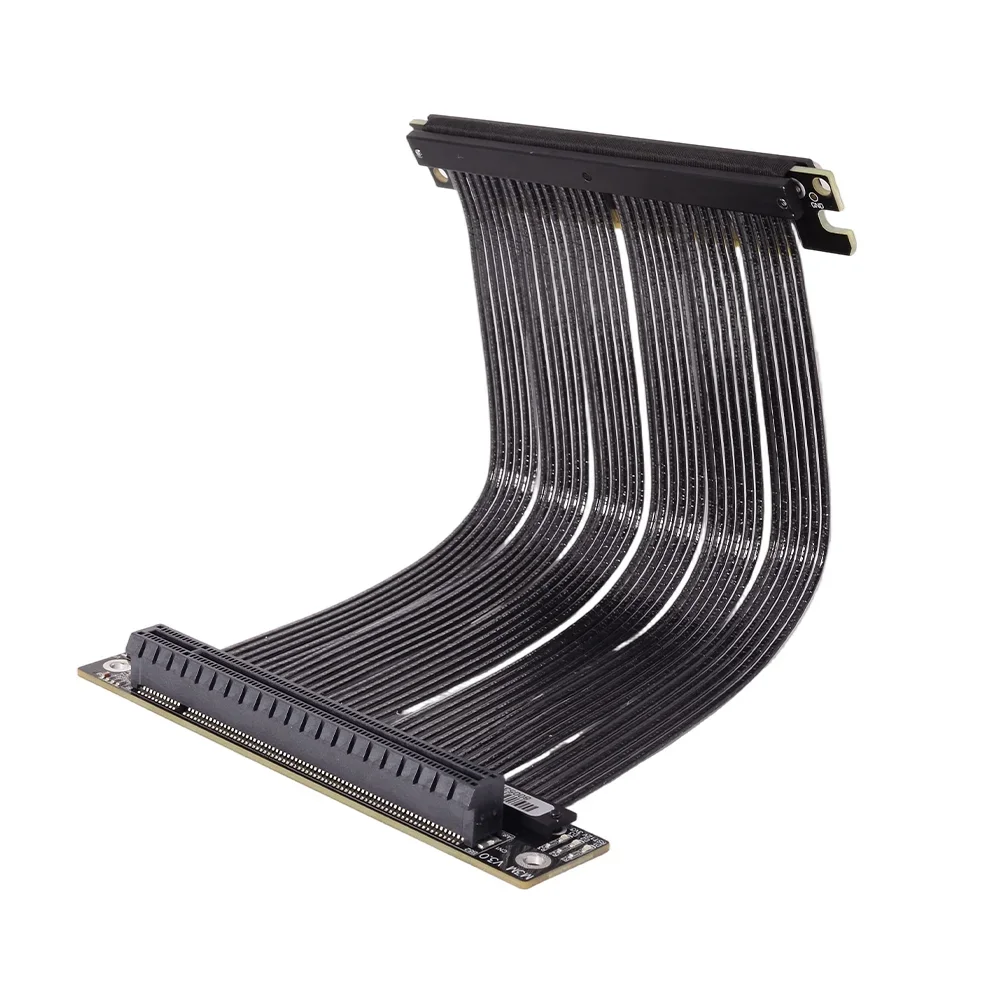

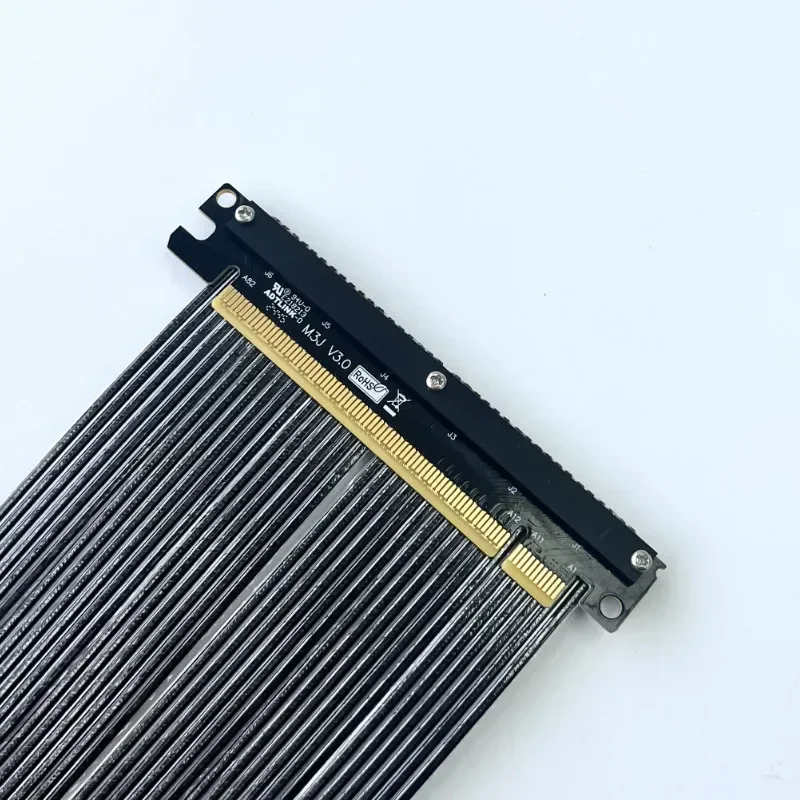

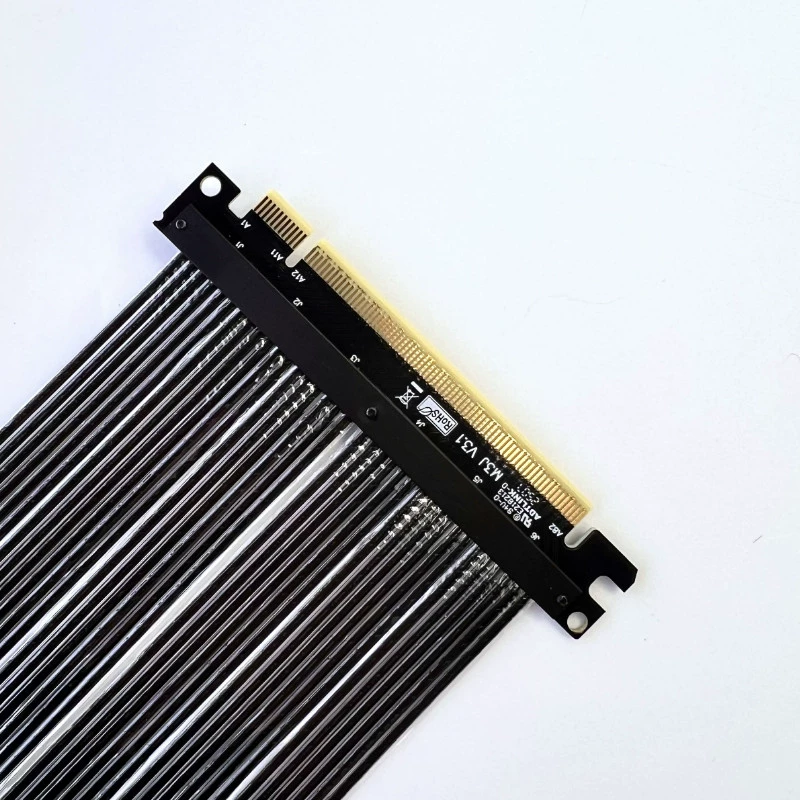

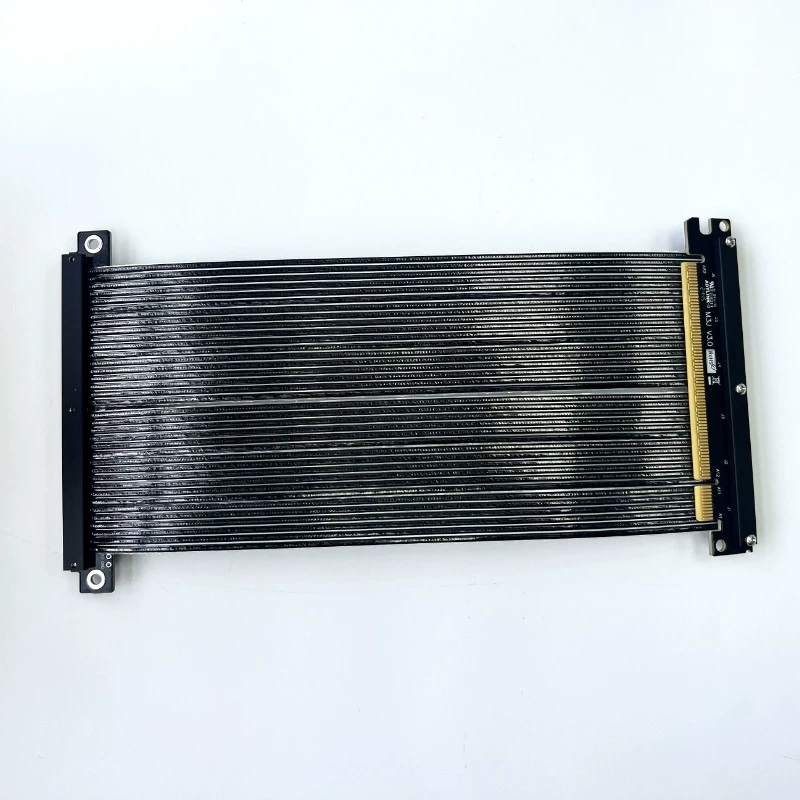

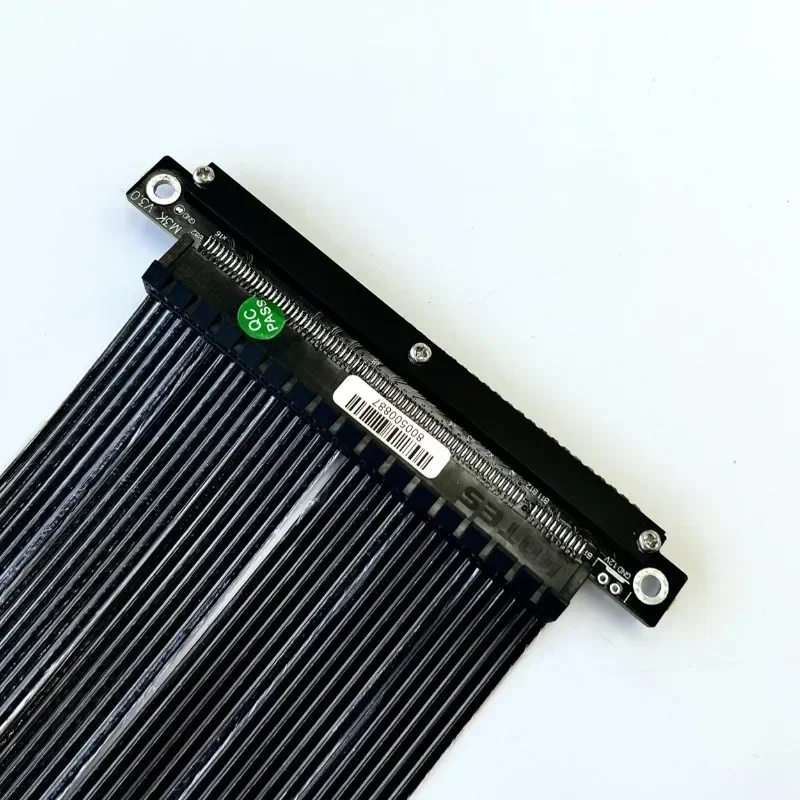

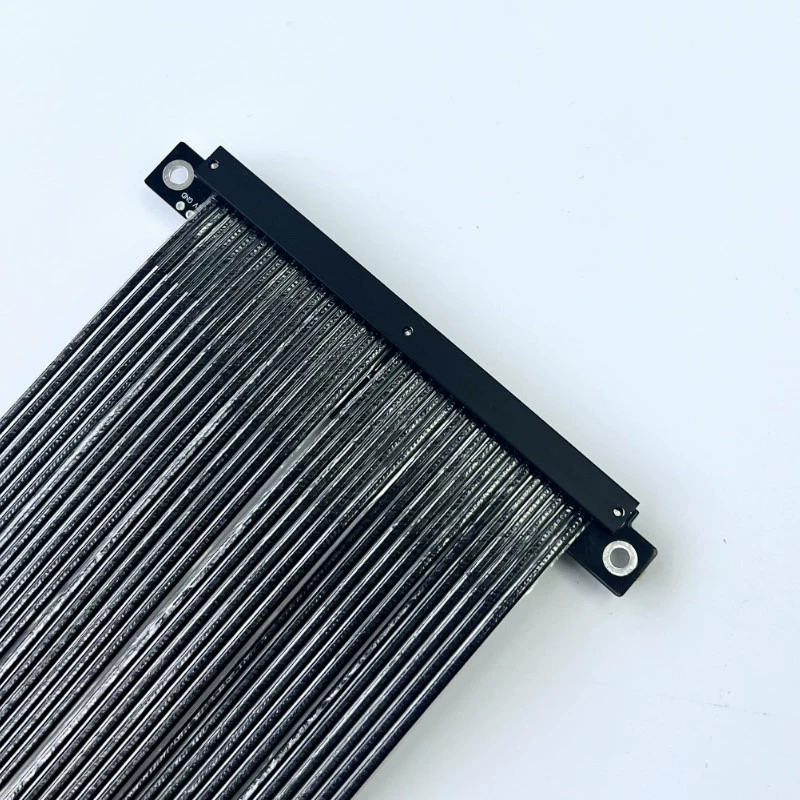

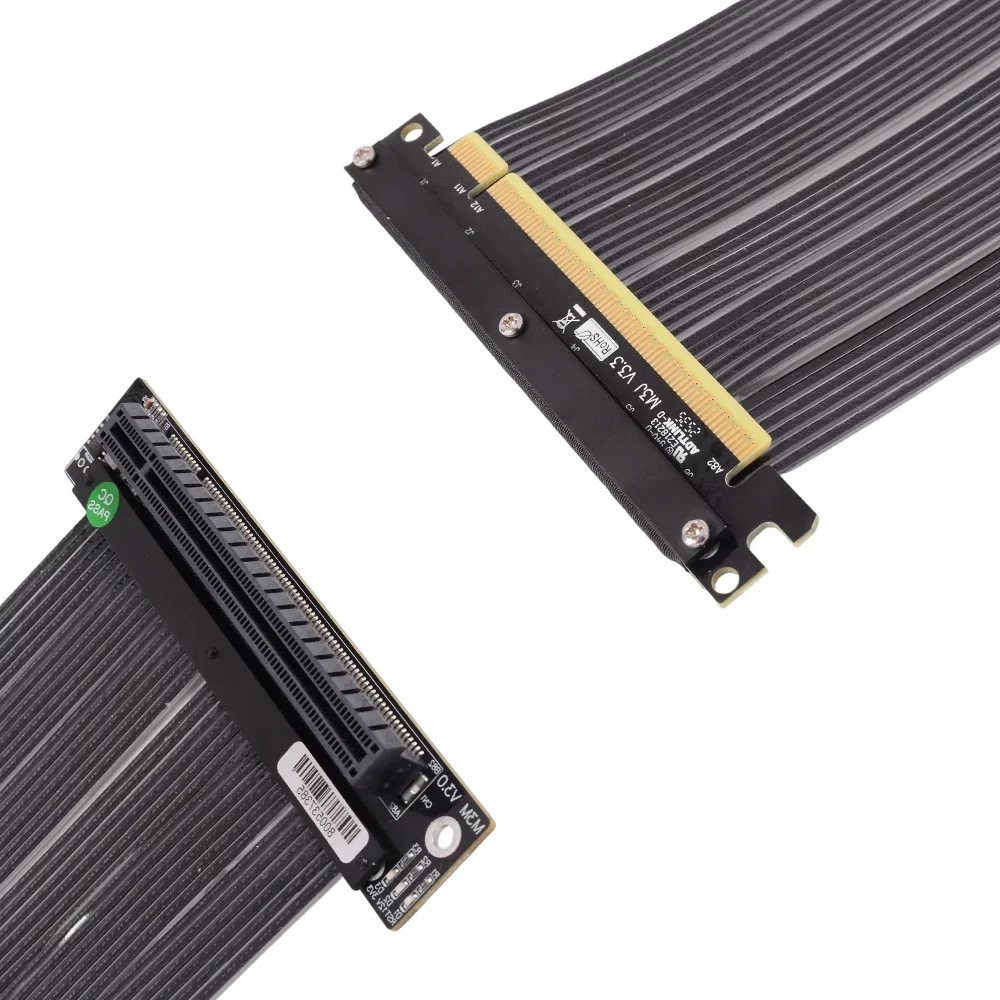

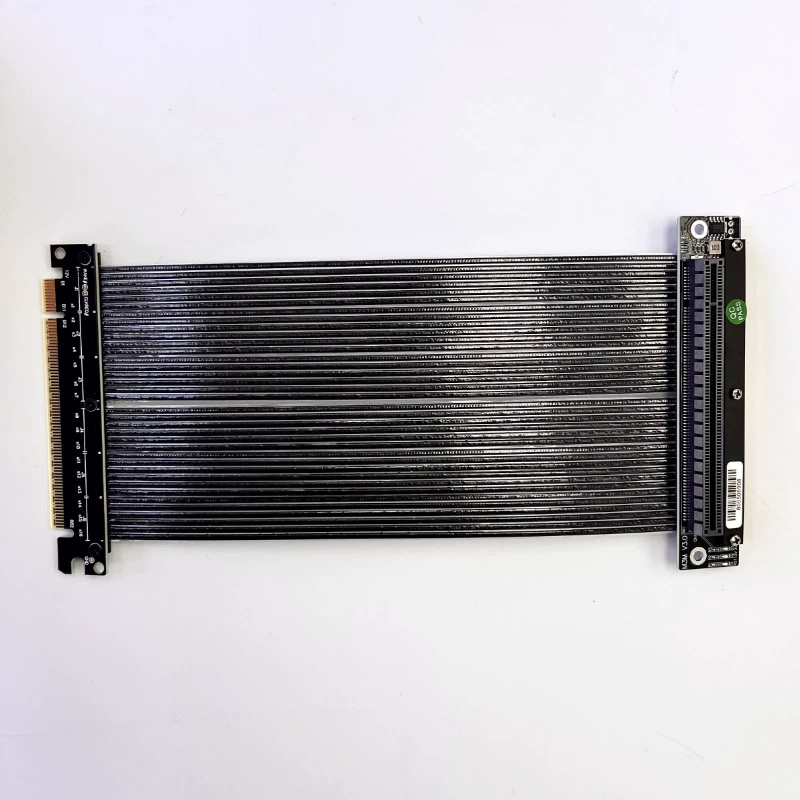

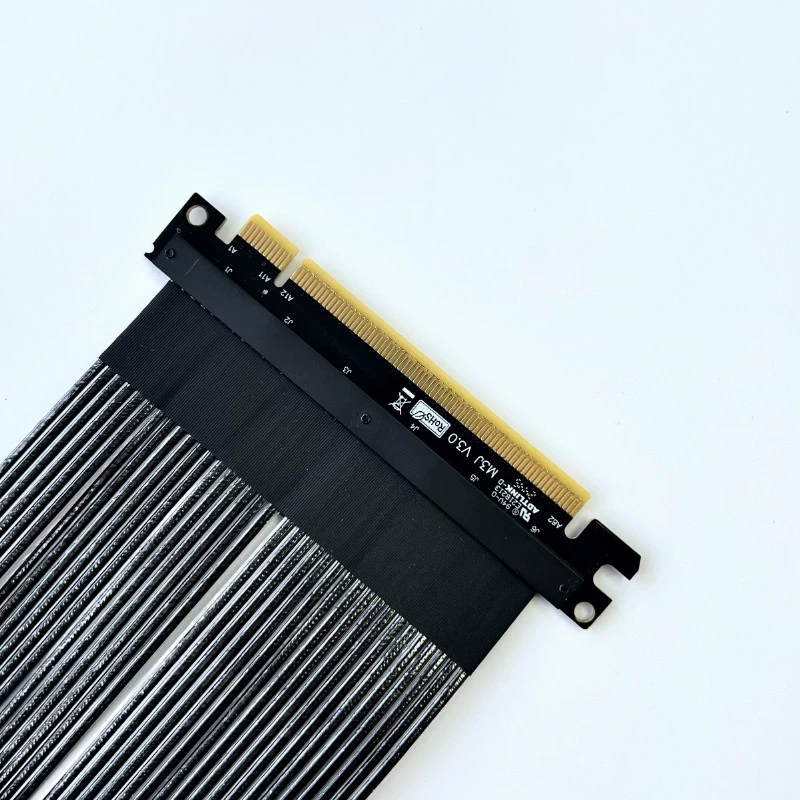

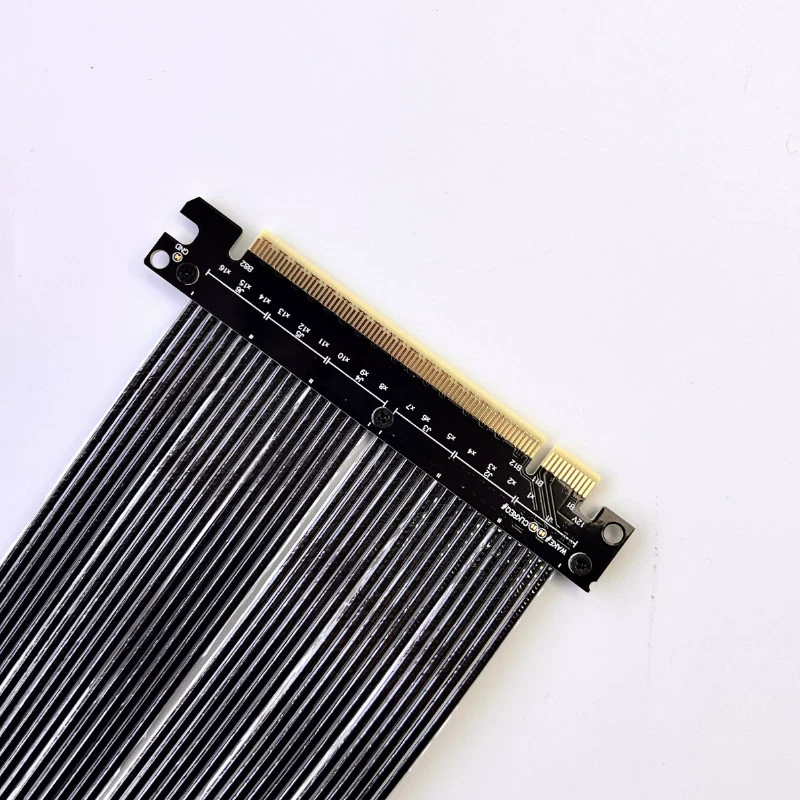

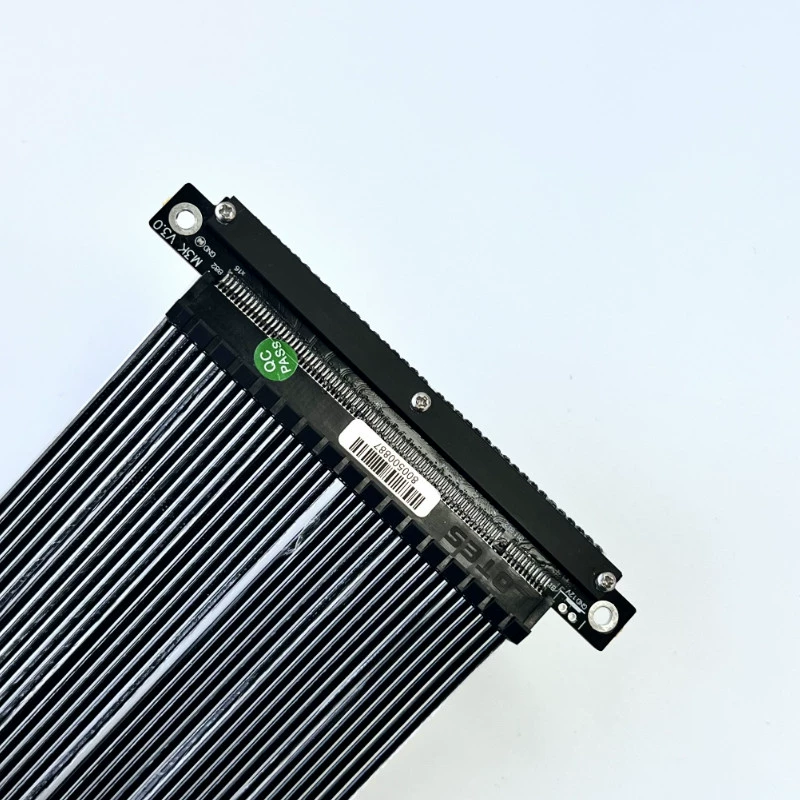

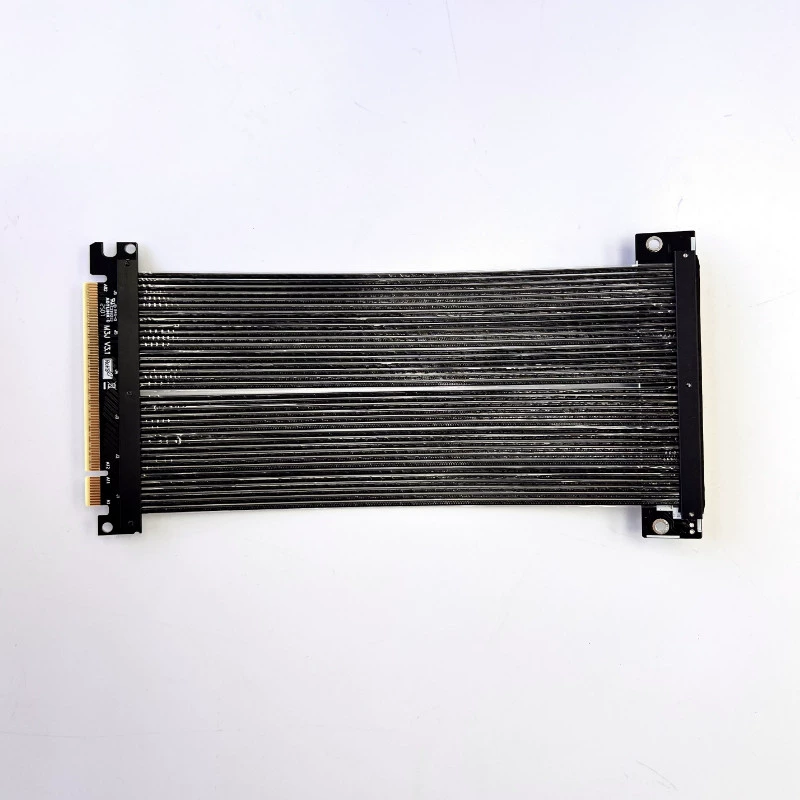

Fotos de productos:
M33JK-TU:
M33JK-TD:
M33JM-TD:
M33JM-TS:
Preguntas y respuestas:
¿Existe algún blindaje EMI para el cable?
Con escudo metálico.El extensor utiliza los últimos materiales para blindaje EMI con un diseño de cinco cables planos.Esta técnica permite que cada cable esté completamente cubierto por un blindaje contra interferencias electromagnéticas con polímero conductor para protegerlo contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento y reducir el peso del extensor.
¿Cuál es el grosor del cable?¿Es suave?¿Se puede doblar?
El cable es el cable exclusivo PCIe Gen5 de ADT, el cable plateado Gen4 es de 1,4 mm, mientras que el cable Gen5 es más delgado, solo 0,96 mm, y el cable se puede doblar a voluntad sin afectar el uso.
¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado o no funciona?
El rendimiento del cable de extensión conectado a la tarjeta gráfica es insuficiente o anormal, existen tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura para tarjeta gráfica más cercana de la CPU.
2.El dedo dorado o el terminal de ranura de la placa base de la tarjeta gráfica no está en buen contacto ni óxido, lo que resulta en un atasco lento y el punto de contacto del dedo dorado debe estar limpio.
3.La placa base está envejeciendo, la tarjeta gráfica está envejeciendo y el cable de extensión no se recomienda durante más de 3 años.Si el equipo está envejeciendo o la señal es deficiente, utilícelo a una velocidad más baja
Descargar:
Para abrir archivos PDF 3D.Por favor usesoftware.
Descarga de archivos PDF 3D y pasos 3D:
