Descripción
Cable de extensión ADT-Link PCI express 4.0 x16
Nombre de marca: ADT-LINK
Nombre del producto: cable de extensión PCIe 4.0 x16
Modelo de producto: R3334W, R3334W-TS
Velocidad de transferencia: PCIe4.0 x16 velocidad máxima, 256 G/bps (máx.)
Longitud del cable: 10 cm, 15 cm, 20 cm, 25 cm, 30 cm, 35 cm, 50 cm, 80 cm, 100 cm la longitud se puede personalizar.
Aplicación: tarjeta de vídeo gráfica PCIe 4.0 x16 a cable de extensión PCIe x16
Tarjetas gráficas adaptadas: GTX3080 RX5700xt, admite todas las tarjetas gráficas PCIe 4.0 en los últimos tres años
Serie de cables de extensión ADT PCIE 4.0 Número de pieza y foto:
Número de pieza
Descripción
Ancho de banda
R3334W
giro PCI-E x16 Cables de extensión verticales con férula de 180 grados.
PCIe 4.0 x16 (256 G/bps)
R3334W-TS
Cables de extensión verticales PCI-E x16 inversos de 180 grados
PCIe 4.0 x16 (256 G/bps)
R3335W
Cable de extensión vertical PCI-E x16 giratorio de 90 grados
PCIe 4.0 x16 (256 G/bps)
R3335W-BK
Cables de extensión verticales PCI-E x16 giratorios de 90 grados con soporte
PCIe 4.0 x16 (256 G/bps)
R3335W-ROG
Cables de extensión verticales PCI-E x16 giratorios de 90 grados para funda Asus ROG
PCIe 4.0 x16 (256 G/bps)
Descripción de la longitud del cable:

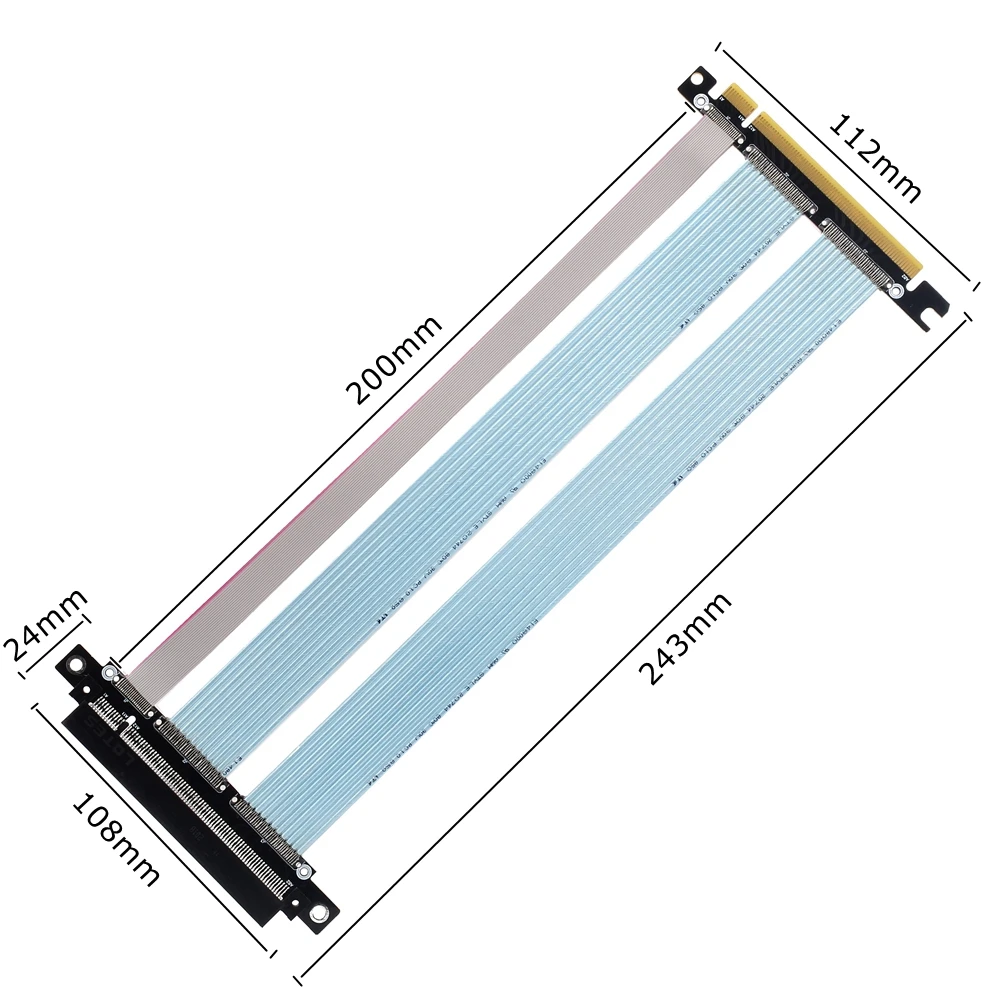

La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni el conector.Para conocer la longitud del cable, consulte la flecha del cable de 20 cm en la siguiente figura.
Ventajas del producto:
1. El producto utiliza una línea de transmisión blindada de alta velocidad, la alta frecuencia admite transmisión estable PCIe 4.0 X16.
2. El blindaje único de carriles individuales evita EMI/EFI externos e interferencias entre canales.El diseño seccional permite la ventilación del aire y reduce las temperaturas de trabajo para un mejor rendimiento general del sistema.
3.Cables y conectores rediseñados adecuados para PCIe 4.0.Contactos chapados en oro soldados a mano de calidad para integridad de la señal.
4. Diseñado con uniones resistentes en uniones de PCB/cable para una mayor durabilidad.
Recomendaciones:
Dado que muchos chasis de PC actualmente en el mercado vienen con cables elevadores PCIe y extensores validados únicamente para la operación PCIe Gen 3.0, puede haber algunos problemas de estabilidad del sistema cuando se usan en combinación con dispositivos PCIe Gen 4.0.Si experimenta problemas de estabilidad, como movimiento del mouse agitado, BSOD o colgadores, siga las recomendaciones de solución de problemas a continuación para identificar el problema:
1.Cambiar la configuración de configuración de la ranura PCIe: la opción de configuración de la ranura PCIe se encuentra en el BIOS del sistema.Cambie su configuración actual a Gen 3.0 y luego guarde y salga del BIOS.Después de que el sistema se reinicie, verifique si persisten problemas de estabilidad.
¡NOTA!Para obtener más información sobre el BIOS y la configuración de su sistema, consulte el manual de usuario del sistema/placa base.
2. Remese los dispositivos: por ejemplo, retire el cable vertical y el extensor e instale la tarjeta gráfica PCIe Gen 4.0 directamente en la ranura PCIe x16 de la placa base.Asegúrese de que la opción de configuración de la ranura PCIe esté configurada en Gen 4.0 (o Auto), luego verifique si los problemas de estabilidad persisten.
¡NOTA!Aplique este paso a cualquier dispositivo Gen 4.0 de su sistema conectado mediante cables elevadores y extensores.
Si cualquiera de los pasos de solución de problemas resuelve los problemas de estabilidad de su sistema, significa que el cable elevador y el extensor pueden no ser compatibles con PCIe Gen 4.0 o potencialmente un funcionamiento incorrecto si no fue validado por el proveedor.
La solución ideal en este caso sería reemplazar el cable elevador y el extensor defectuosos por uno que cumpla con PCIe Gen 4.0 y se valida para compatibilidad con su dispositivo PCIe Gen 4.0.Si esto no es realmente factible, considere mantener los dispositivos conectados directamente a la placa base.Sin embargo, si la conexión directa del dispositivo no es atractiva por algún motivo, puede considerar configurar la opción de configuración de la ranura PCIe en el BIOS en Gen 3.0, como resultado workaround.

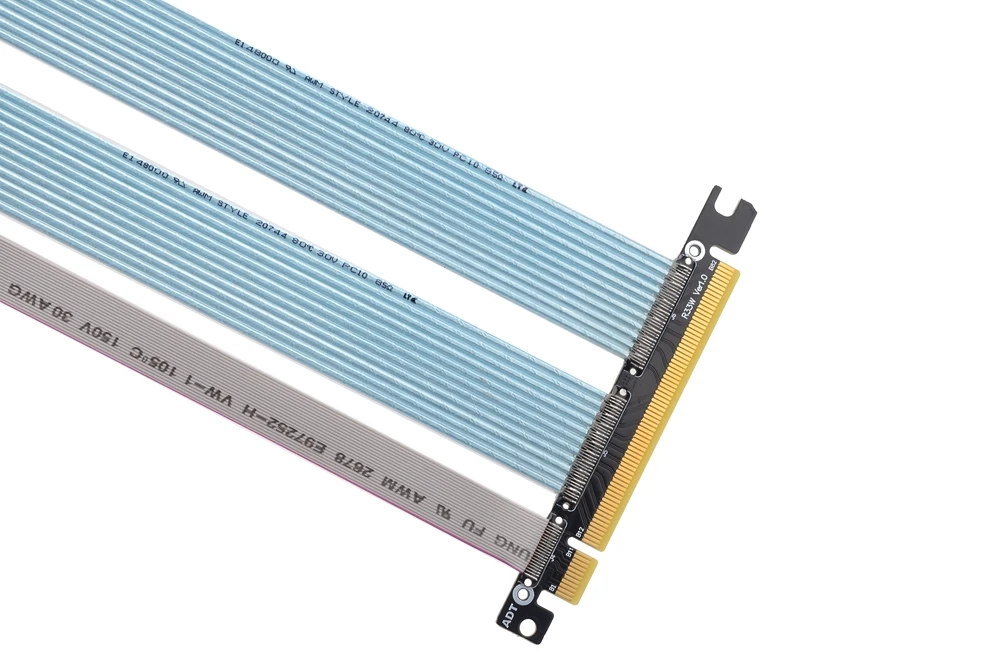

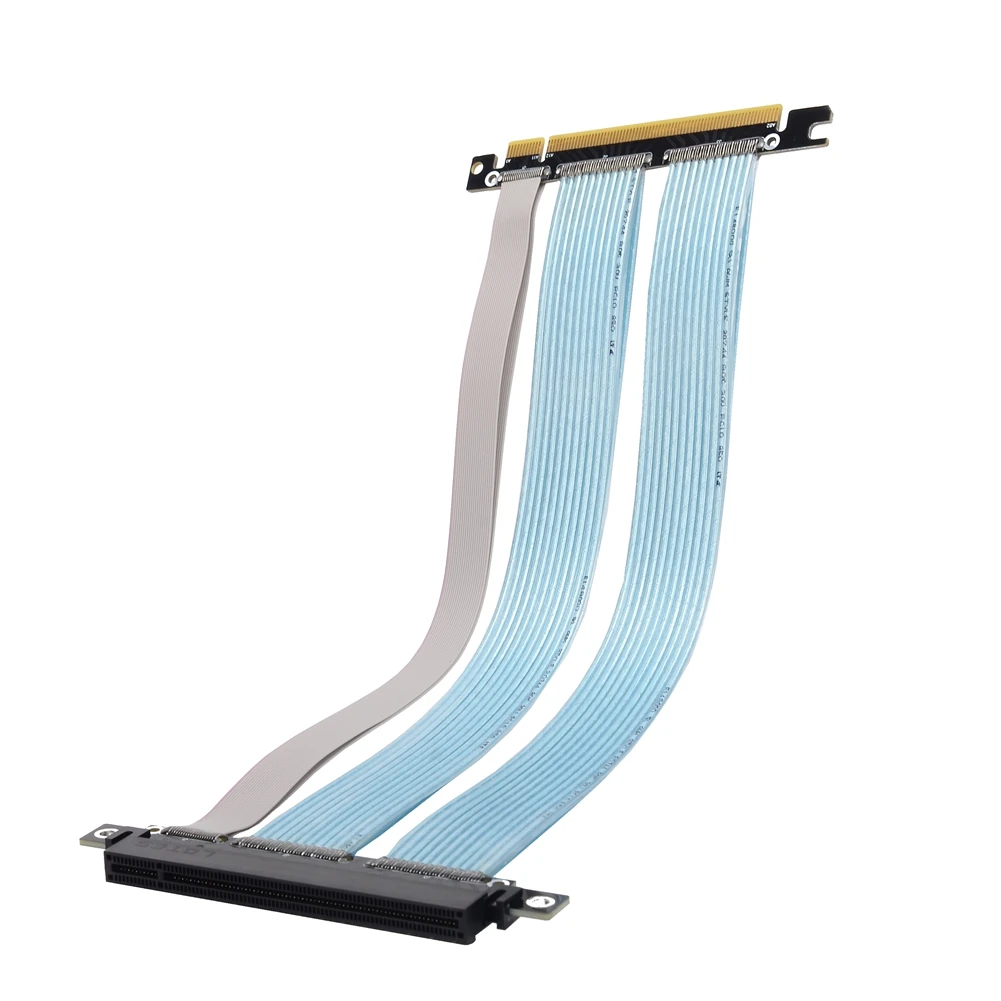

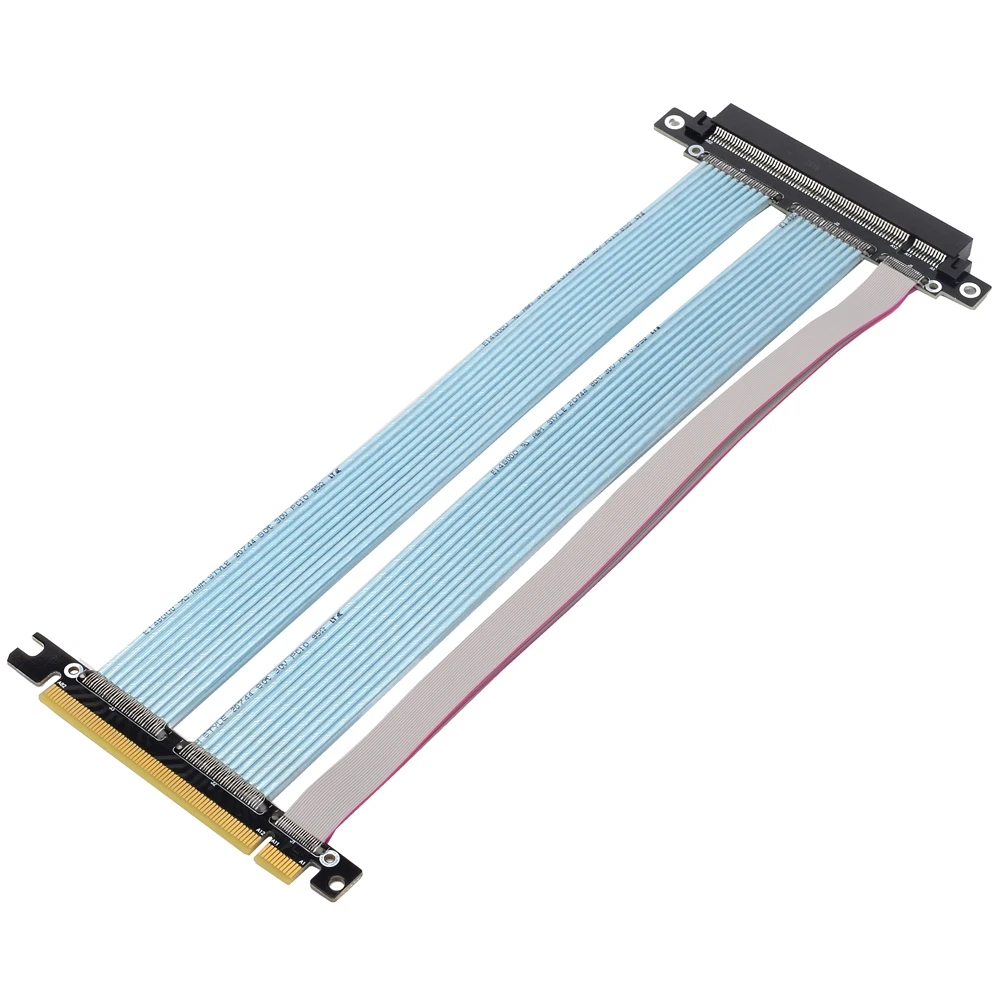

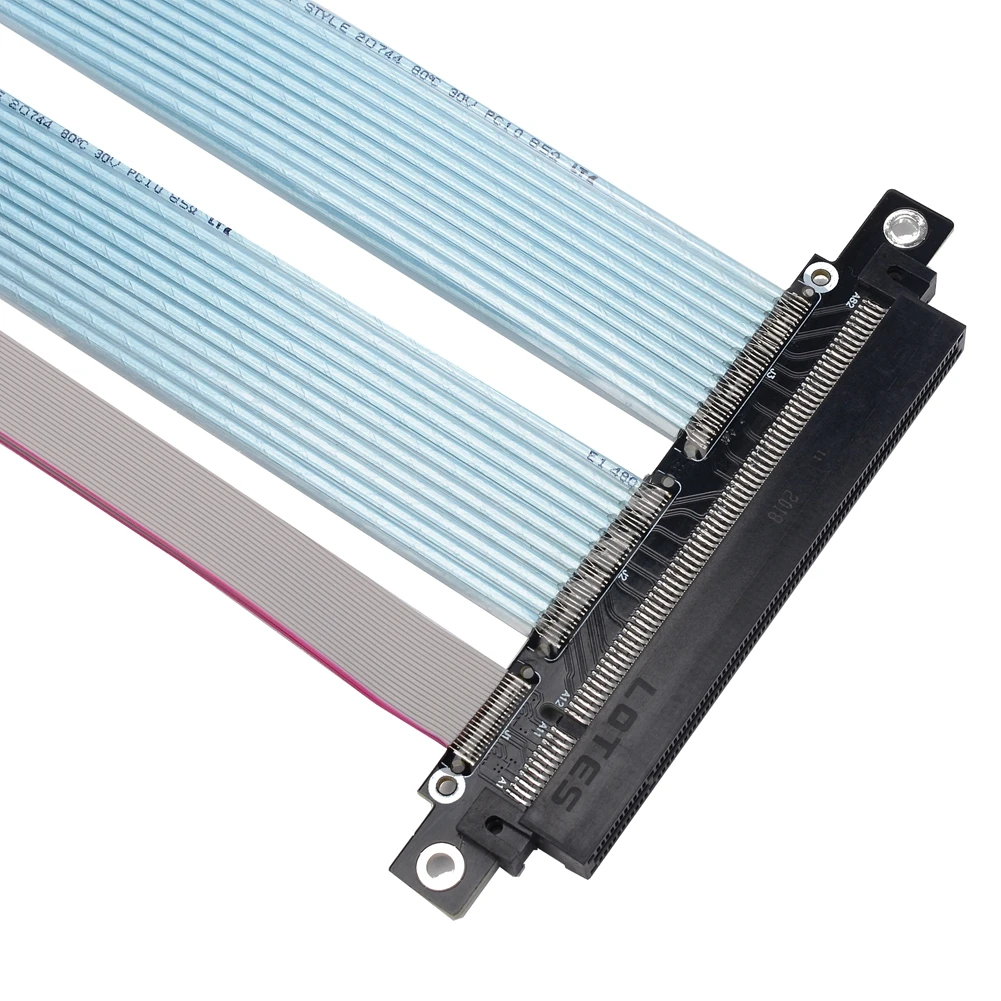

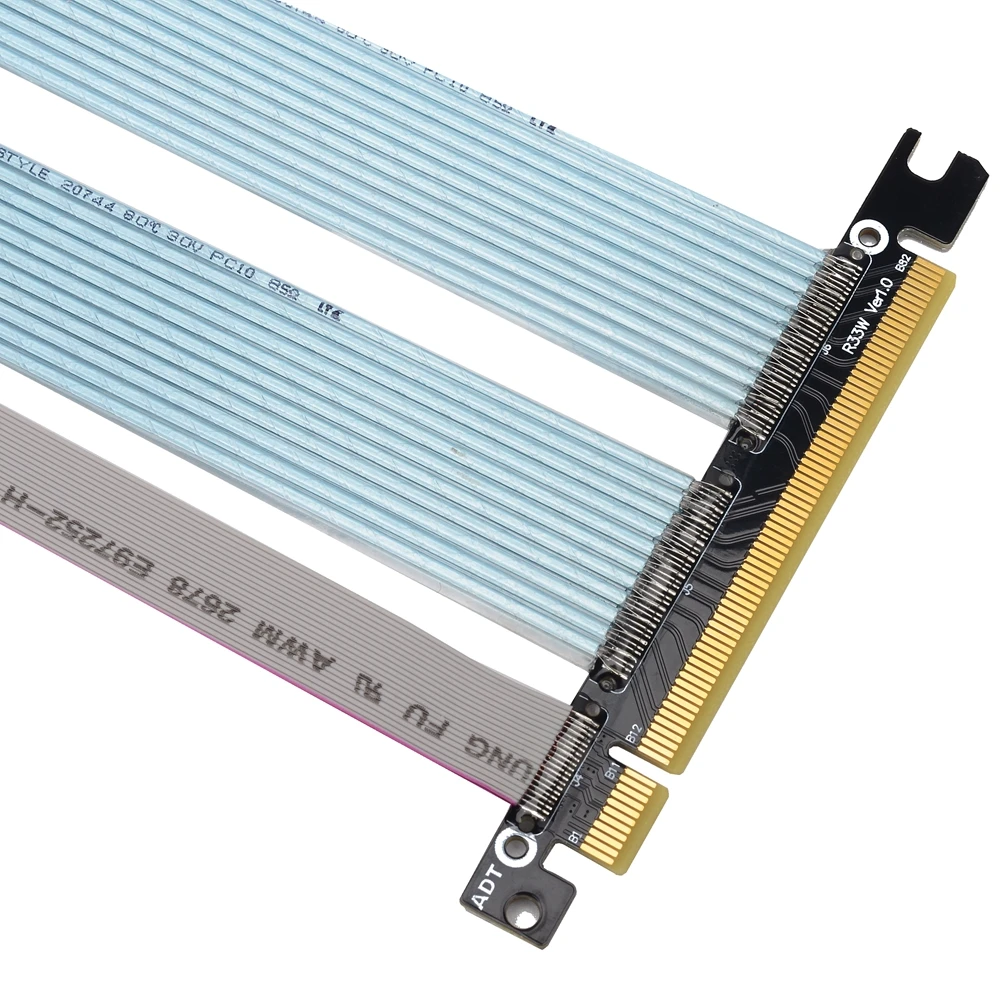

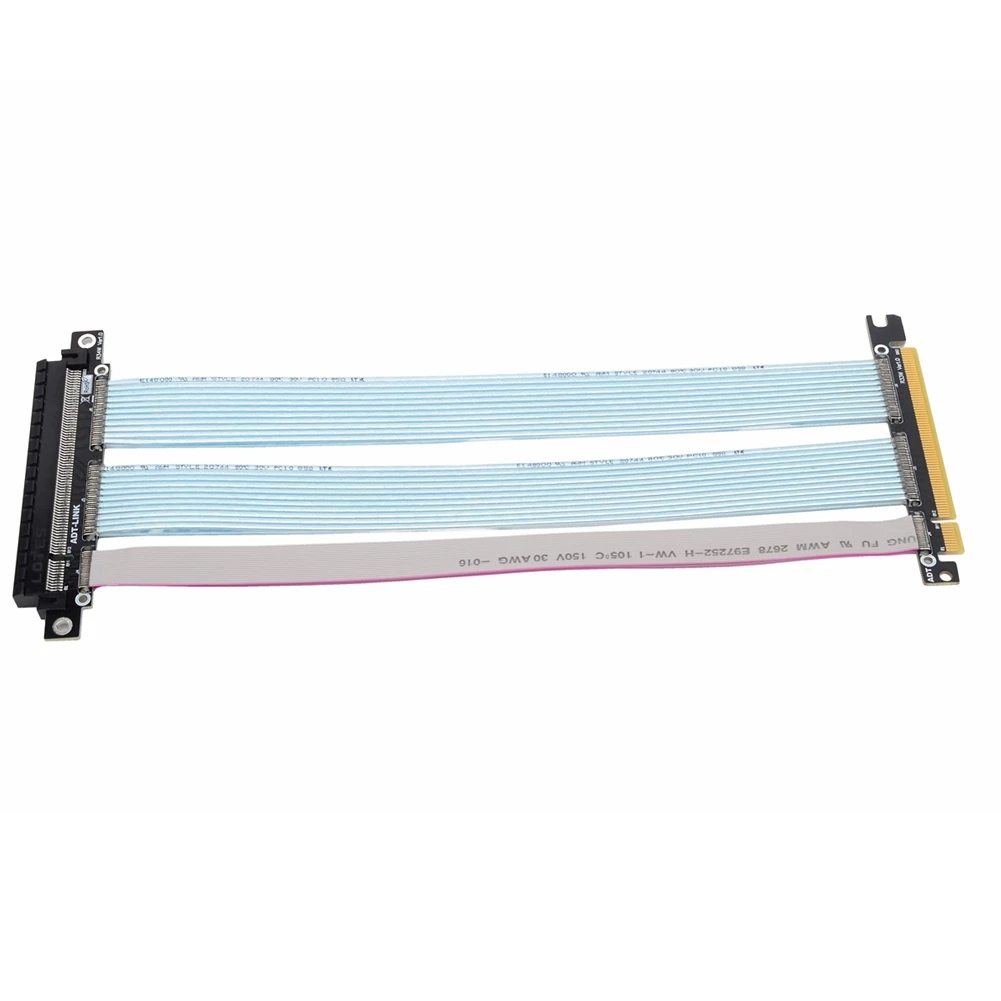

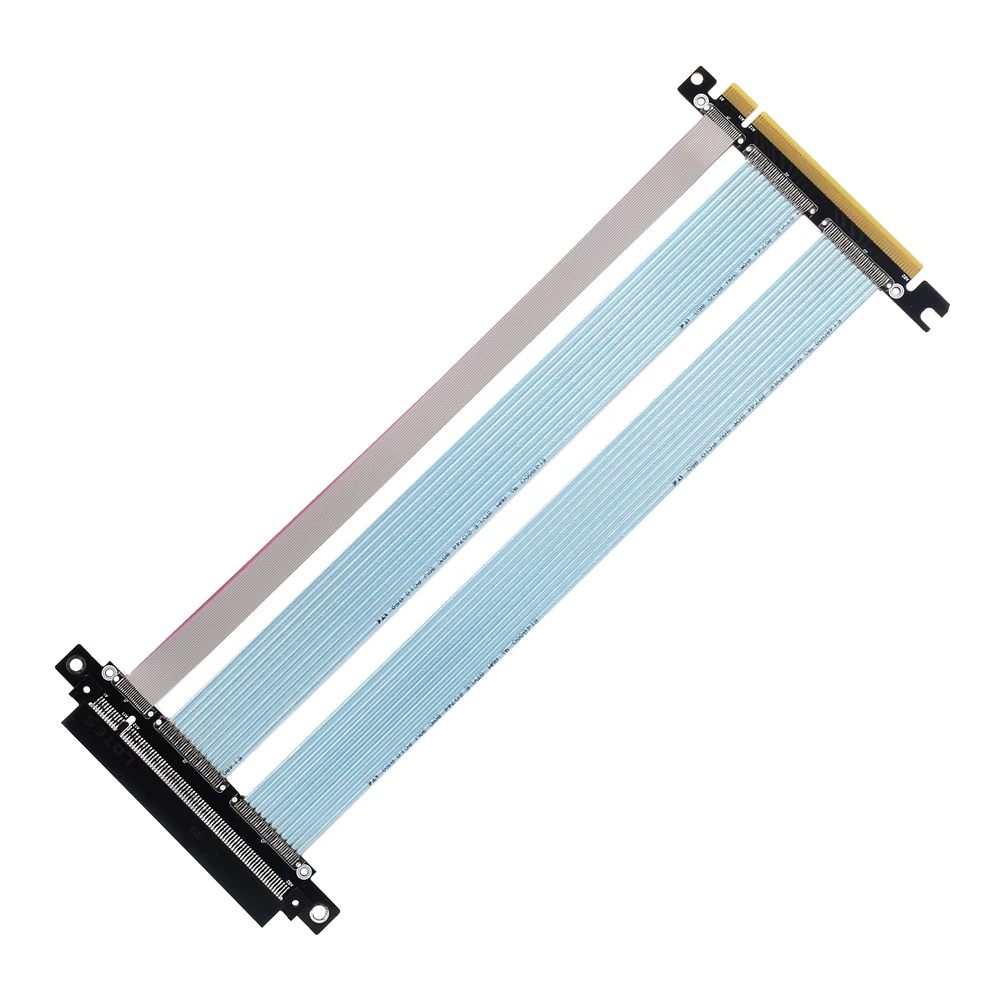

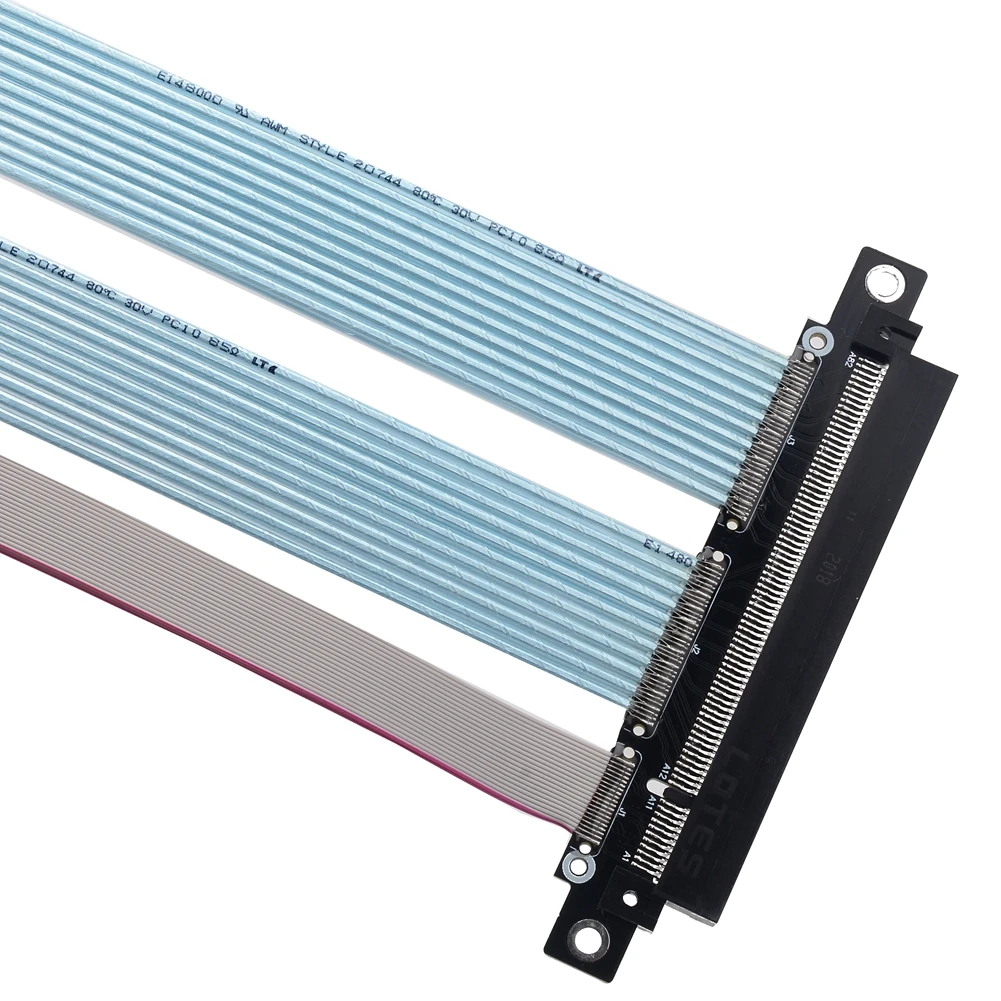

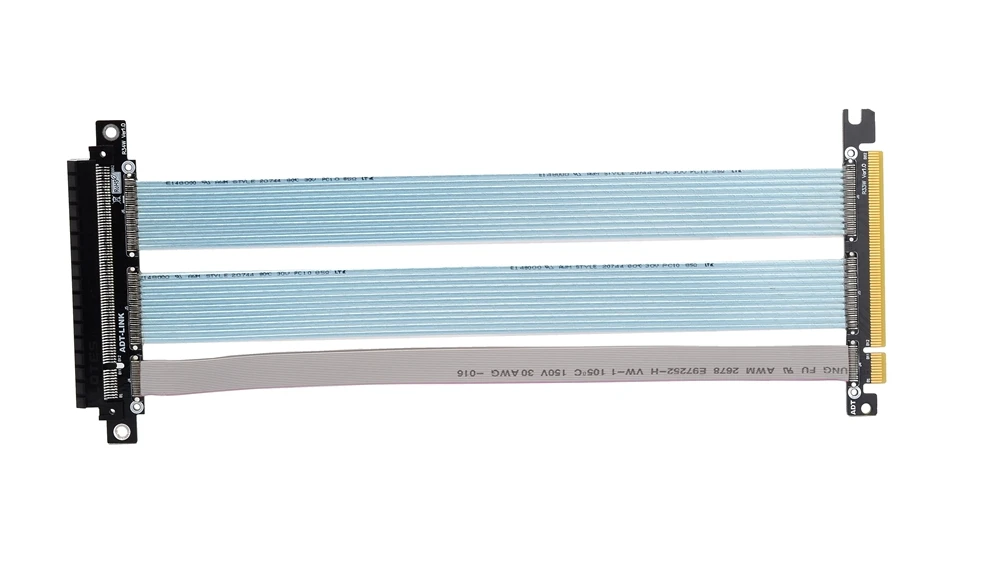

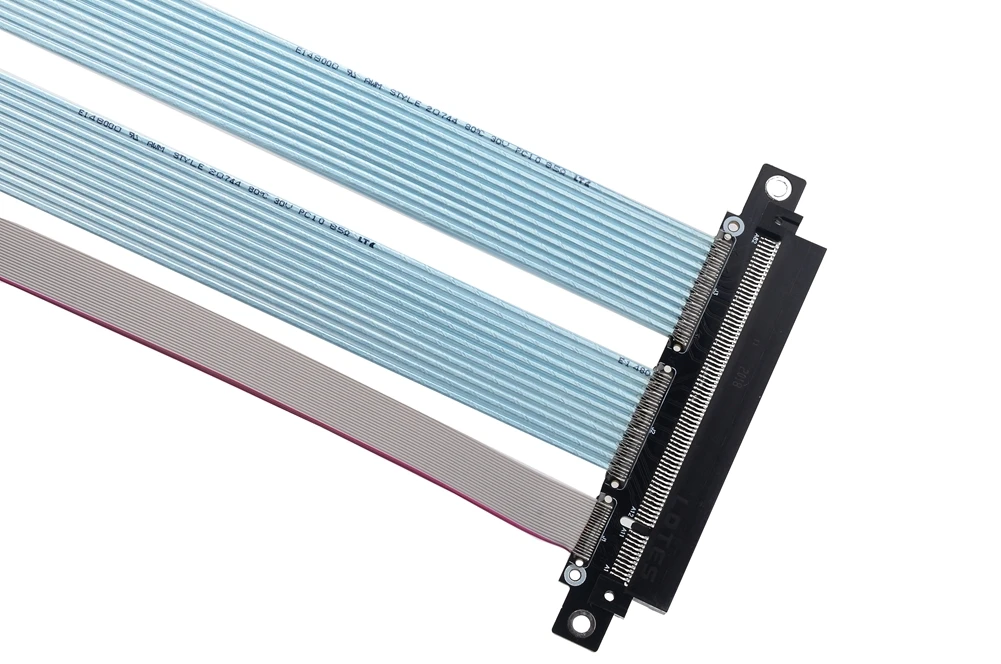

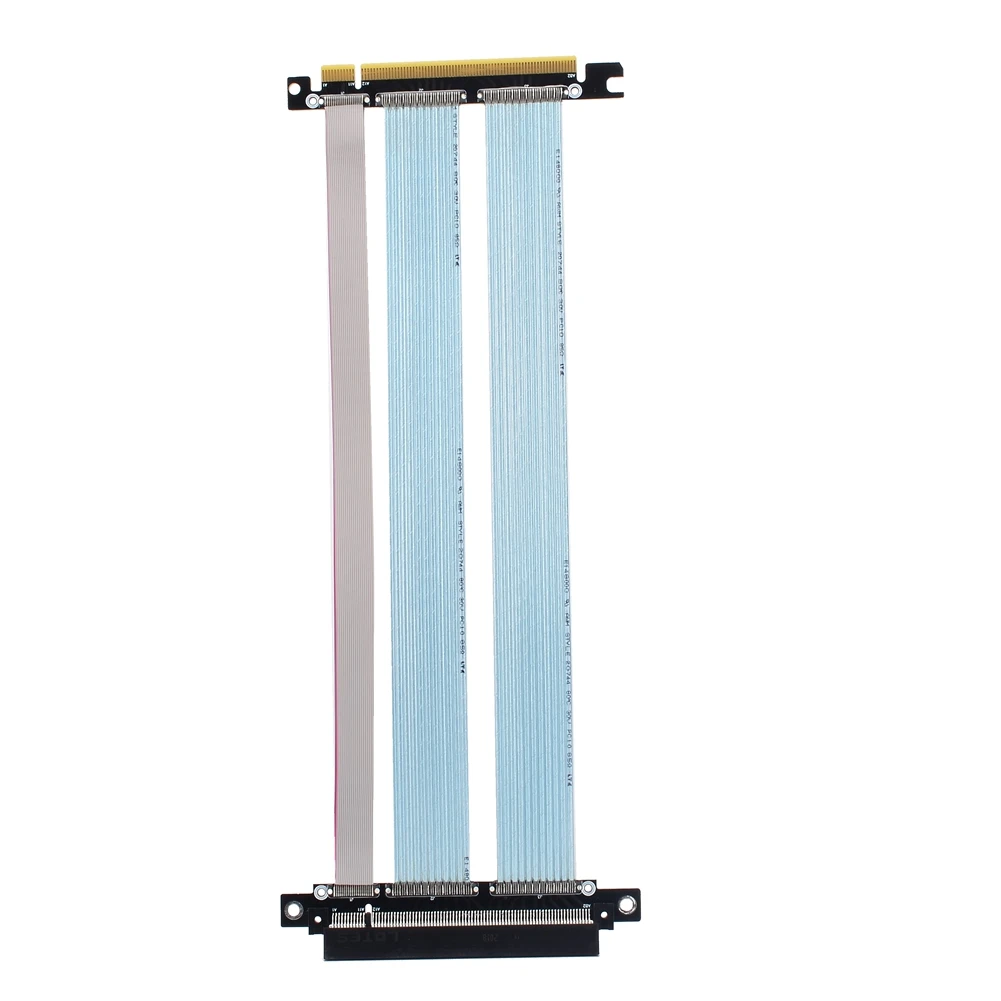

Foto:
