Longitud del Cable
Color
Descripción
Marca:
Nombre del producto:
Longitudes del cable:
GPU adecuada:
Velocidad:PCIe 4.0 x16 Gen4 256 Gbps
Placa base compatible:
Chasis compatible:
Restricciones de uso: siempre que la señal de la línea de extensión se atenúe, el equipo envejezca, la señal deficiente o el entorno deficiente, ralentice el uso.No se admiten tarjetas gráficas o placas base mayores de cuatro años.
Modelos de productos:

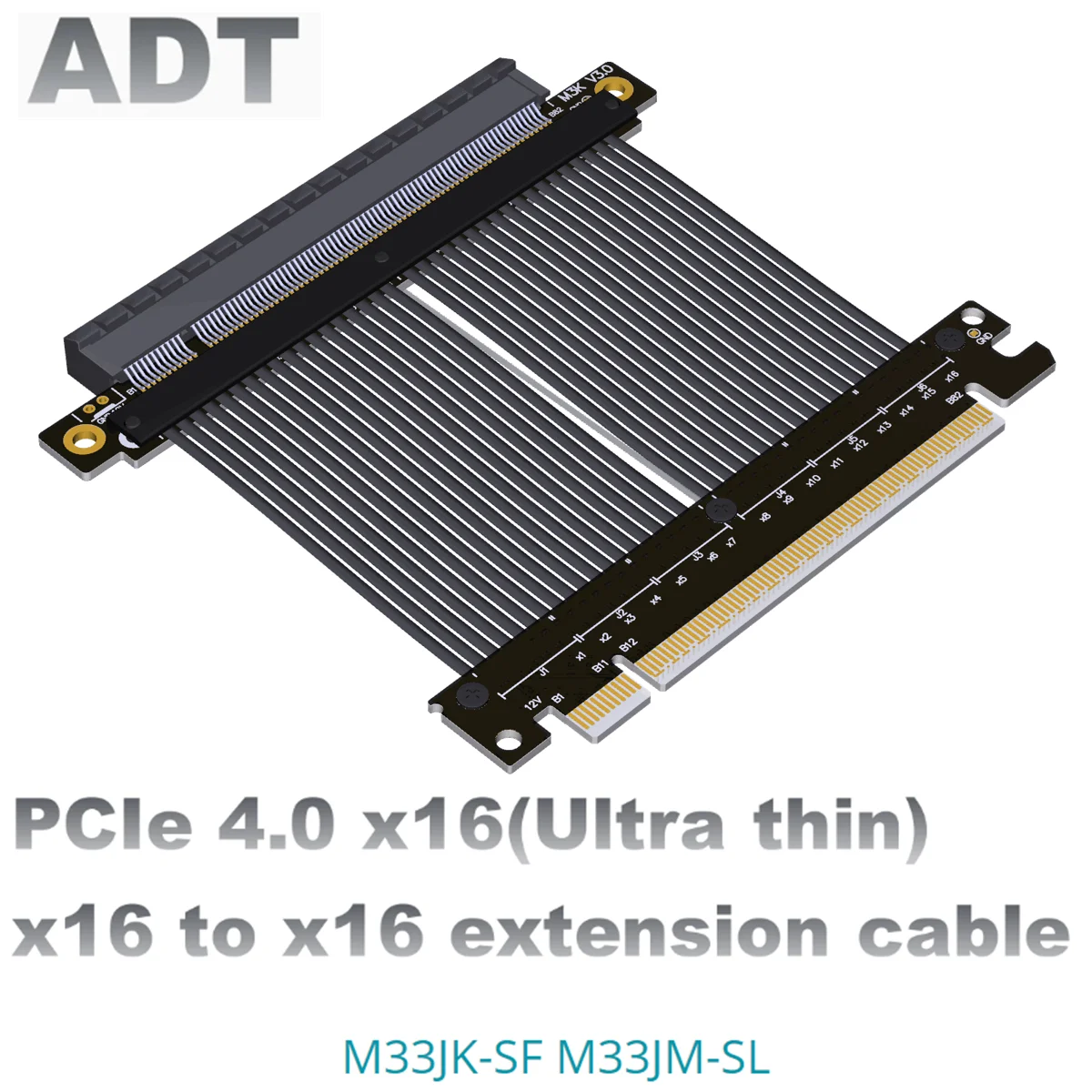

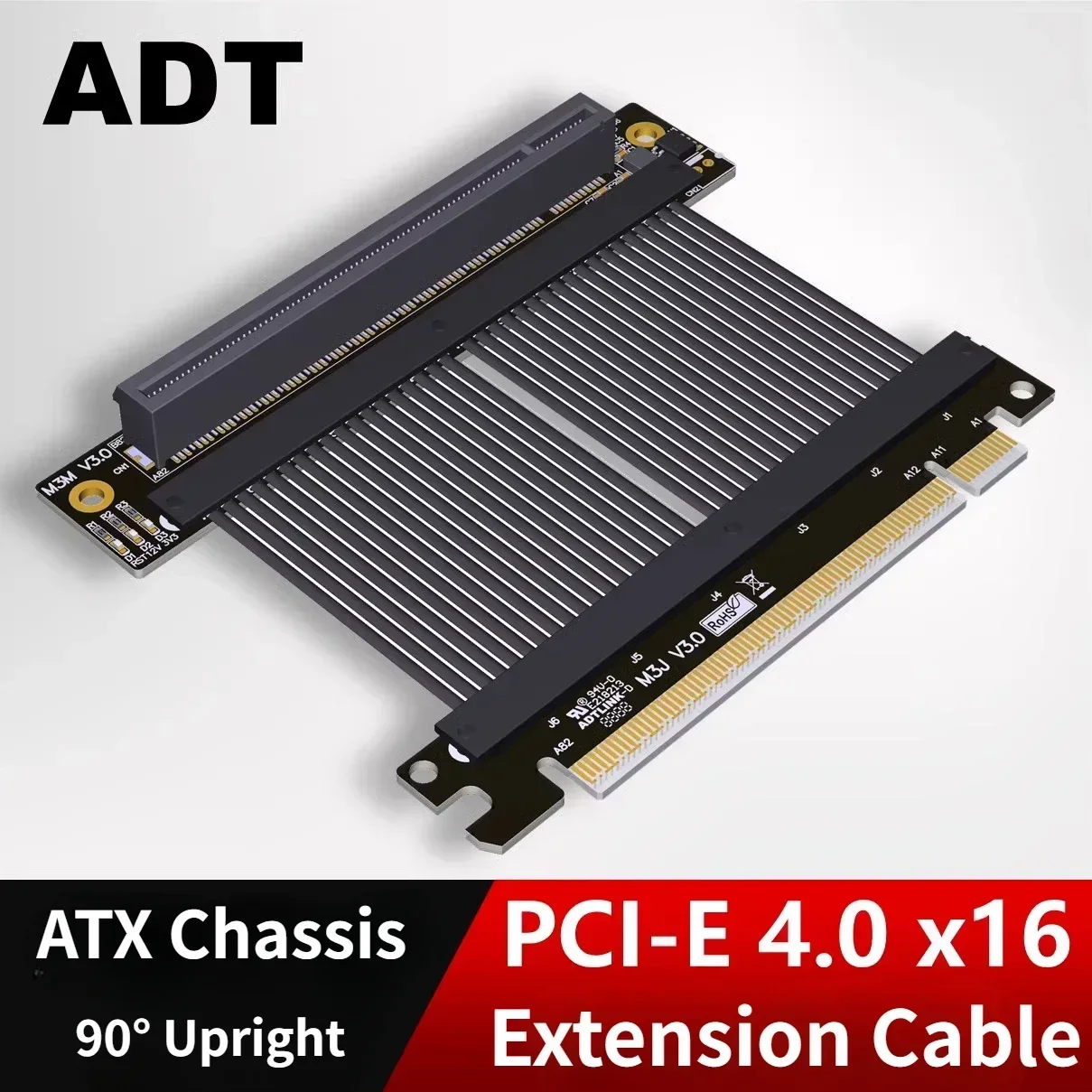

ModelosDescripcionesAncho de bandaM33JK-SFx16 4.0 Cable de extensión vertical con férula de 180 grados (nuevo 2025)PCIe 4.0x16M33JM-SLx16 4.0 Cable de extensión vertical vertical de 90 grados de giro (2025 nuevo)PCIe 4.0x16Restricciones de montaje:Los cables de extensión solo se pueden ensamblar en la ranura PCIe x16 más cercana a la CPU.
Descripción de la longitud del cable y la distancia del orificio:

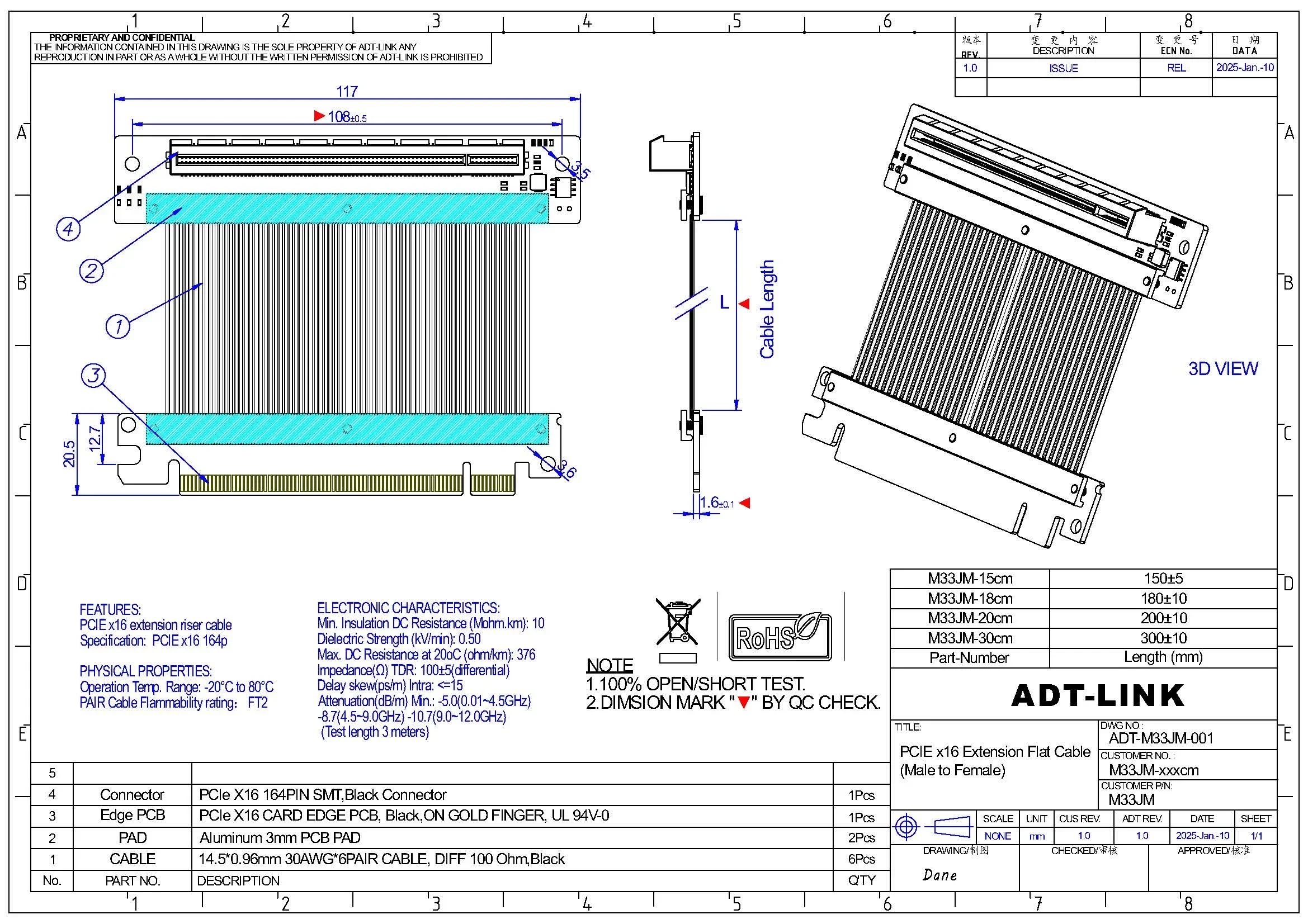

La longitud en la opción se refiere a la longitud del cable, excluyendo PCB y conector.La longitud del cable está marcada por la flecha roja en la siguiente figura.La distancia del orificio del tornillo se refiere a la marca de tamaño de la flecha verde, la longitud de la línea tendrá un cierto error, no dispare si le importa, la situación de error específica se refiere a la siguiente figura:
Ventajas del producto:
Una ventaja del cable, el cable antiinterferencias de baja resistencia de quinta generación desarrollado por ADT está cubierto con resistencia al rayado y al desgaste, y admite transmisión estable PCIe 4.0 a alta frecuencia.
Dos ventajas de longitud de línea, de 5 cm a 100 cm se pueden aceptar personalizados, personalizados, comuníquese con el servicio al cliente.
Tres.La señal diferencial no tiene diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, el producto es duradero.
Cuatro.Selección de productos de materiales de alta calidad, precisión de mano de obra de PCB, PCB que utiliza placa de alto TG, espesor de cobre engrosado a 1 oz, contenido chapado en oro con dedo dorado, pie chapado en oro, buena conductividad eléctrica, puede reducir la impedancia de oxidación causada por el aumento de pantalla azul de la muerte.
Cinco.La selección de productos del cable en sí es muy duradera, el uso de 3 mm de espesor de la junta de protección de PCB en el punto de soldadura de metal y bloquea el tornillo y la tuerca hexagonal de sujeción, el producto es fuerte y confiable, resistente a la tracción, antiinterferencias, allí no habrá problemas de clavos de alambre roto.El alambre se puede doblar y doblar sin afectar el uso.

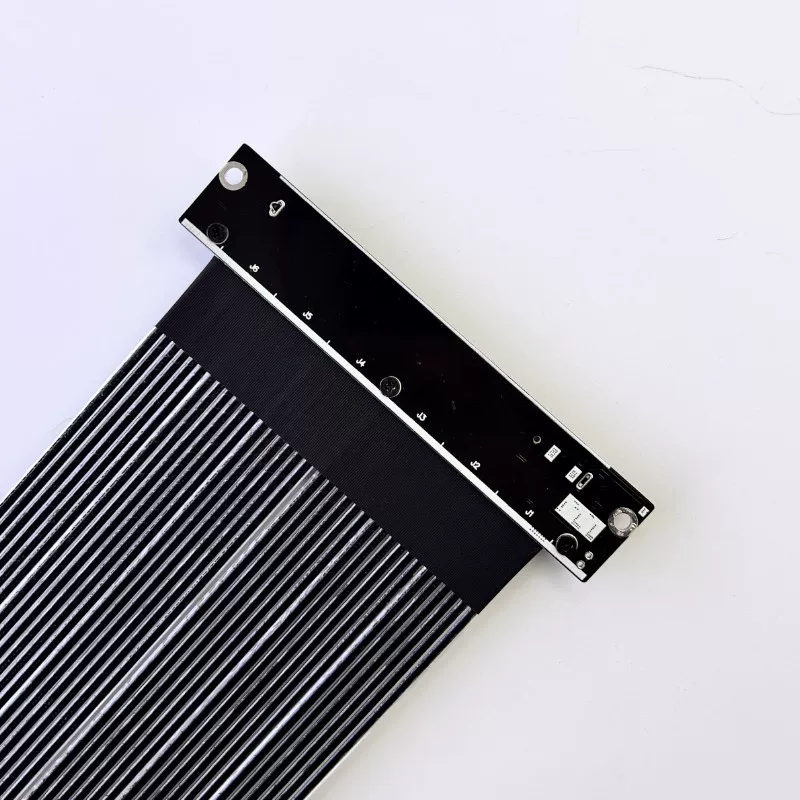

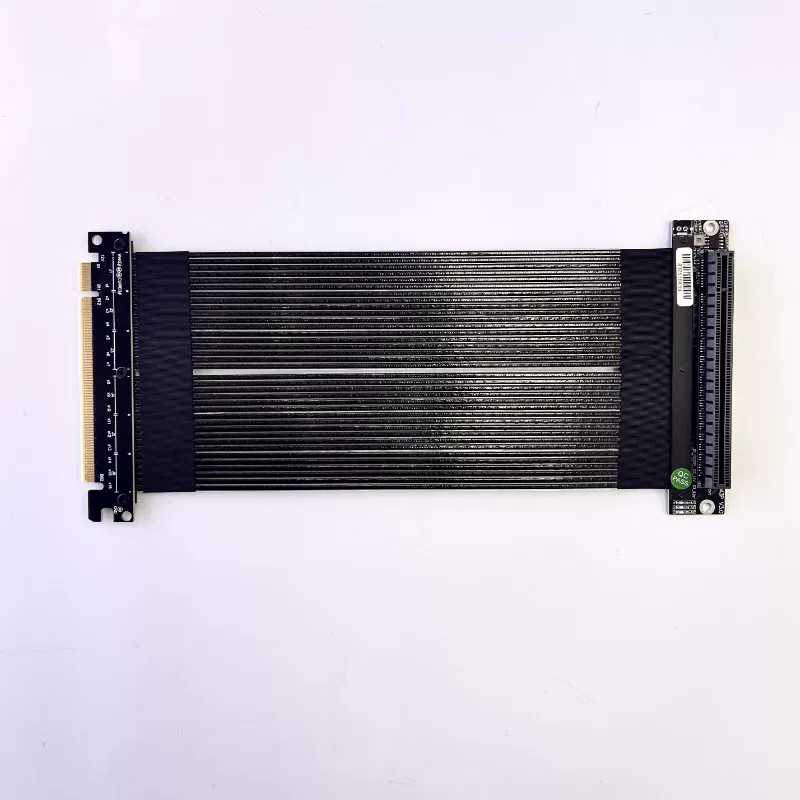

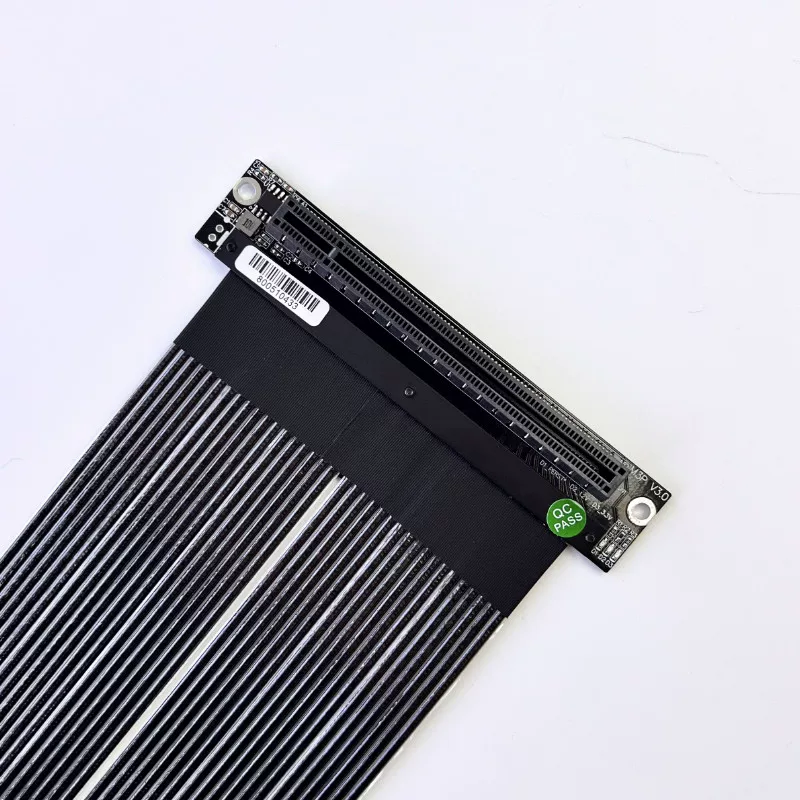

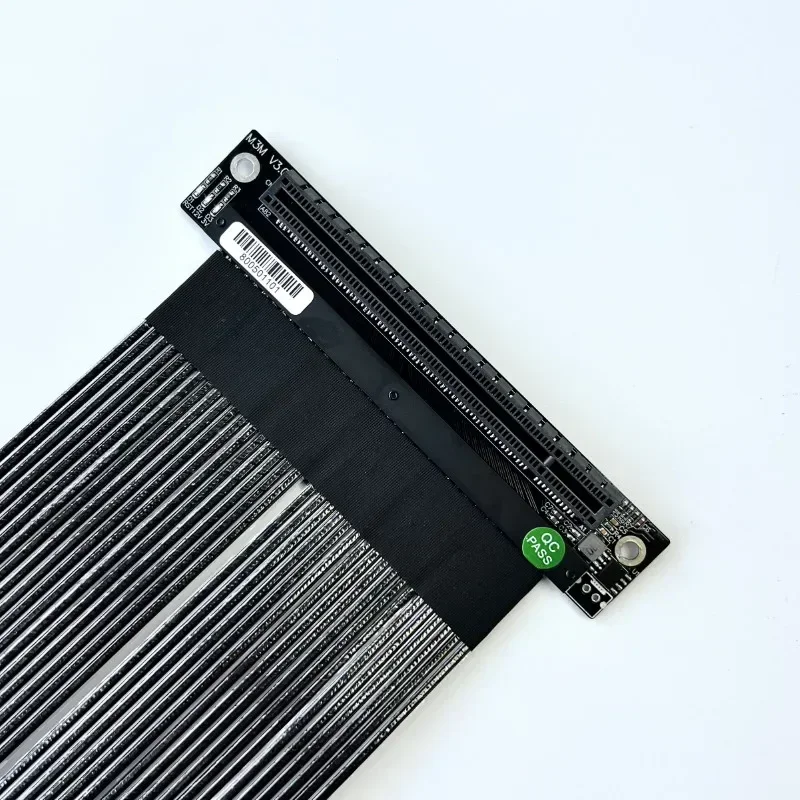

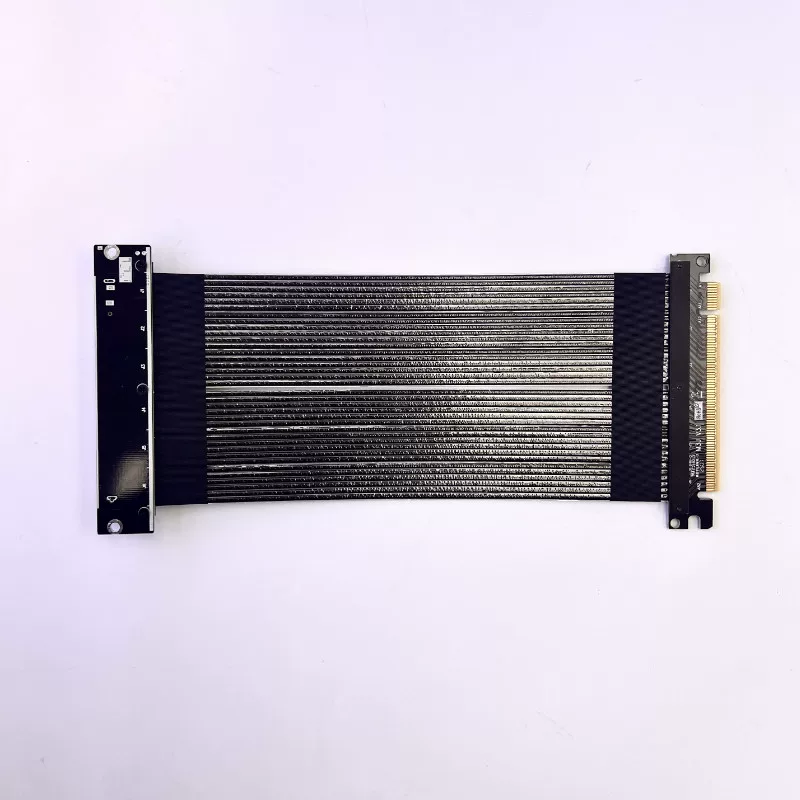

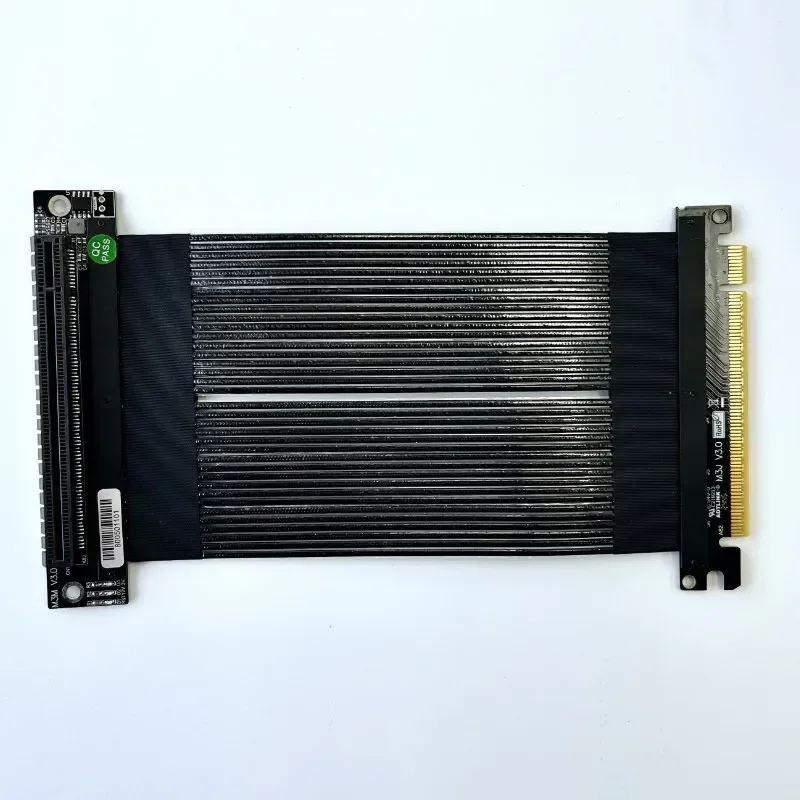

Disparo de productos:
M33JM-SL
M33JP-SR:
Resumen de las cuestiones técnicas:
¿Cuál es la calidad del cable?¿Hay un blindado?
Blindaje de capa metálica, polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI, diseño de cable plano.Esta tecnología permite que cada cable esté completamente cubierto por un escudo de interferencia electromagnética de polímeros conductores para evitar la emisión de frecuencia electromagnética entrante o saliente, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cable.
¿El cable es blando?¿Se dobla?
El cable es la quinta generación de cable dedicado ADT PCIe, la cuarta generación de un grosor de cable plateado de 1,4 mm y la quinta generación de cable es más delgada, solo 0,96 mm, se puede doblar a voluntad y no afecta el uso.
¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado o no funciona?
El rendimiento del cable de extensión conectado a la tarjeta gráfica es insuficiente o anormal, existen tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura para tarjeta gráfica más cercana de la CPU.
2.El dedo dorado o el terminal de ranura de la placa base de la tarjeta gráfica no está en buen contacto ni óxido, lo que resulta en un atasco lento y el punto de contacto del dedo dorado debe estar limpio.
3. La placa base está envejeciendo, la tarjeta gráfica está envejeciendo y el dispositivo no admite el uso de un cable de extensión durante más de 4 años. Si el equipo está envejeciendo o la señal es deficiente, utilícelo a una velocidad más baja
