Nombre de la marca: ADT-LINK

Nombre del producto: PCIe4,0/3,0Cable de extensión x16 a x16

Modelos de productos

R33UF-TU-BK-3.0 (color negro), R33UF-TU-SI-3.0 (color plata)
Velocidad de transferencia: PCIe 3,0x16 velocidad completa,128G/BPS (máx.)

R33JK-BK-4.0 (color negro), R33JK-SI-4.0 (color plata)
Velocidad de transferencia: PCIe 4,0x16 velocidad completa,256G/BPS (máx.)

Longitud del cable: 150 ~ 300mm, la longitud se puede personalizar

Aplicación: tarjeta de vídeo gráfica PCIe x16 a cable de extensión de ranura PCIe x16 para carcasa de placa base ITX

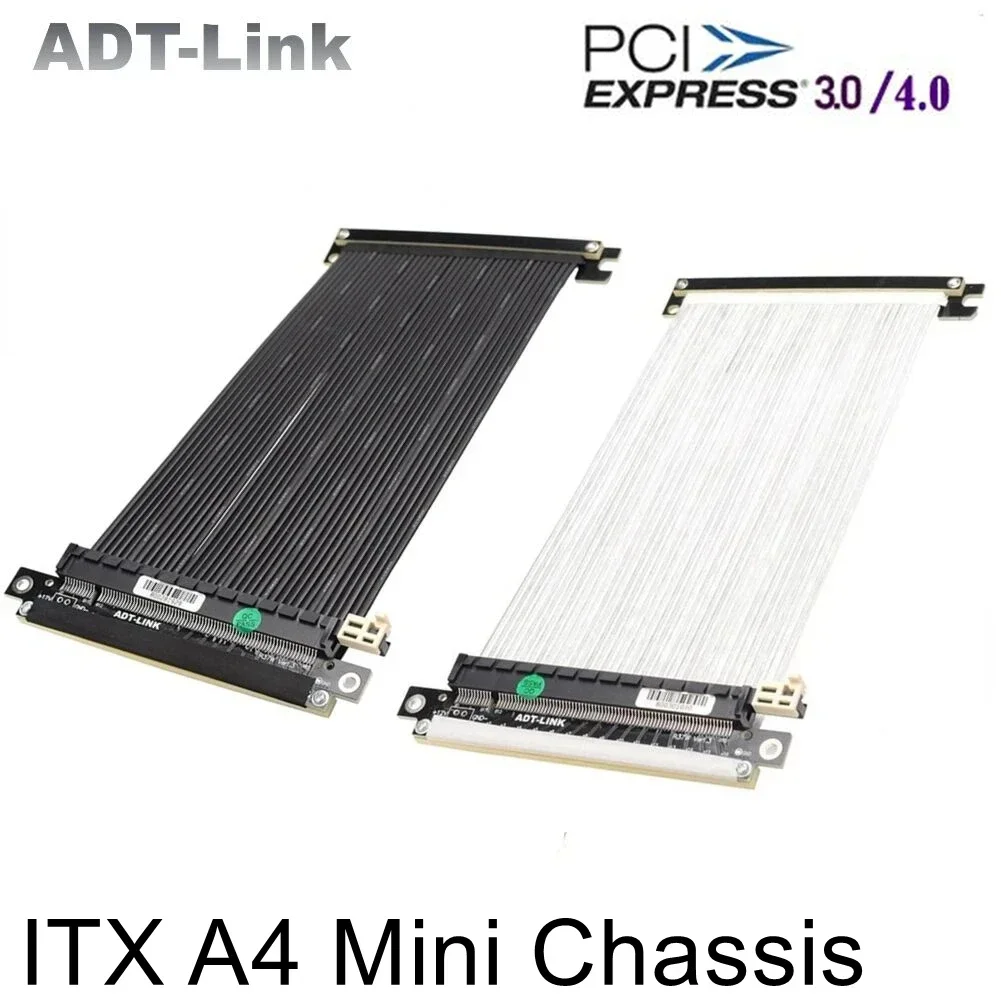

Chasis compatible:Chasis personalizado A4 ITX

Limitación de uso:PCIE4.0 tiene altos requisitos en el equipo, y la señal se deteriorará siempre que el cable de extensión esté conectado. Este producto no garantiza la velocidad completa de PCIE4.0. Si el equipo está envejecido, la señal es pobre o el entorno es malo, úselo a una velocidad más baja GEN 3,0.

Restricciones:Solo para placa base ITX y su instalación de mini chasis compatible. No se admiten tarjetas gráficas antiguas o placas base de más de cuatro años

Soporte:RTX3060 RTX3060Ti RTX3070 RTX3080 RTX3090 GTX1080, GTX1080Ti, RTX2060, RTX2070, RTX2080, RTX2080Ti, RX570, RX580, RX590, RX5700 XT,R6800 XT RX VEGA 56, RX 64, etc. Compatible con todas las tarjetas gráficas producidas después de 2015.

Número de productos ADT:

Modelo

Descripción:

Ancho de banda

R33UF-TU-BK-3.0

X16 3,0 Doble Reverso Negro

PCIe 3,0x16

R33UF-TU-SI-3.0

X16 3,0 Doble Reverso Plata

PCIe 3,0x16

R33JK-BK-4.0

X16 4,0 Doble Reverso Negro

PCIe 4,0x16

R33JK-SI-4.0

X16 4,0 Doble Reverso Plata

PCIe 4,0x16

Descripción de la longitud del cable:

La versión de doble reverso 4,0 de la placa PCB es relativamente grande. Si actualiza de 3,0 a 4,0, la longitud de la línea debe agregarse unos 0,2 ~ 0,5 cm. Por ejemplo, la longitud de la línea original de 3,0 es de 18,5 cm, y la longitud de la línea de la actualización a 4,0 debe ser de 19cm.

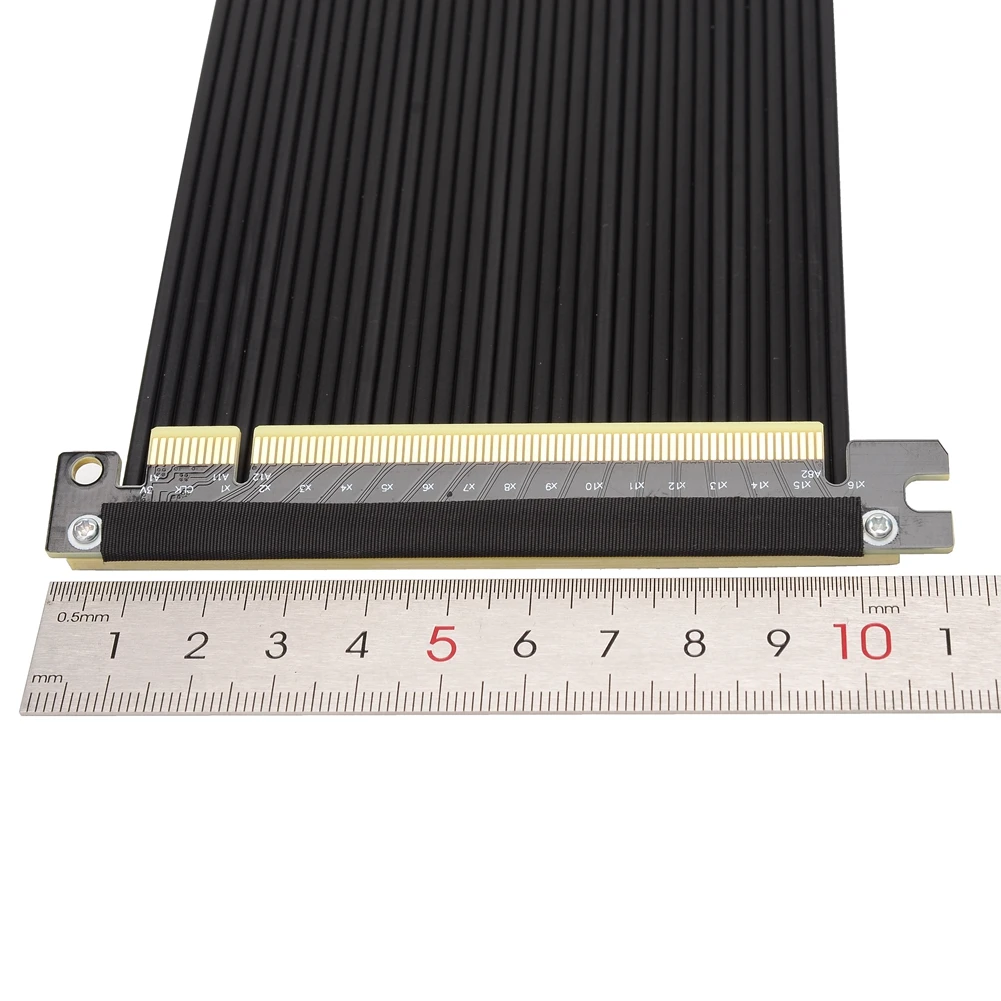

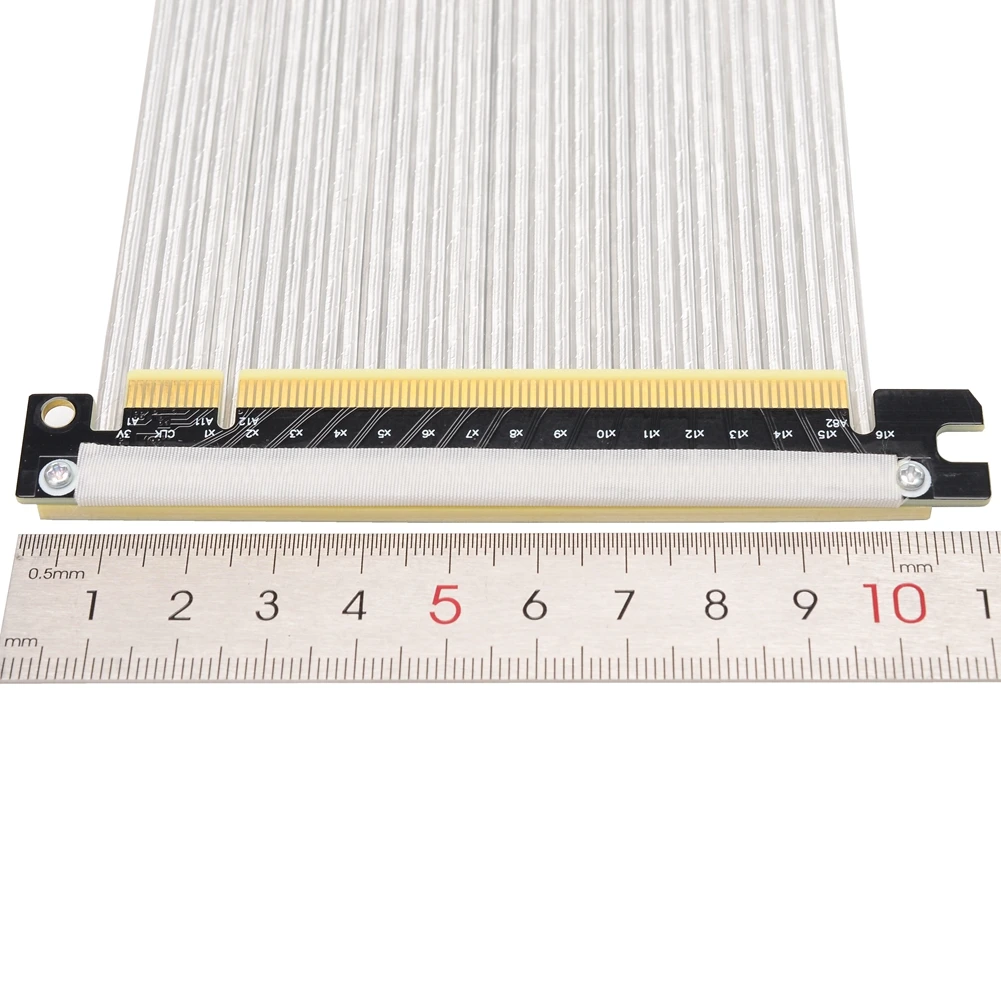

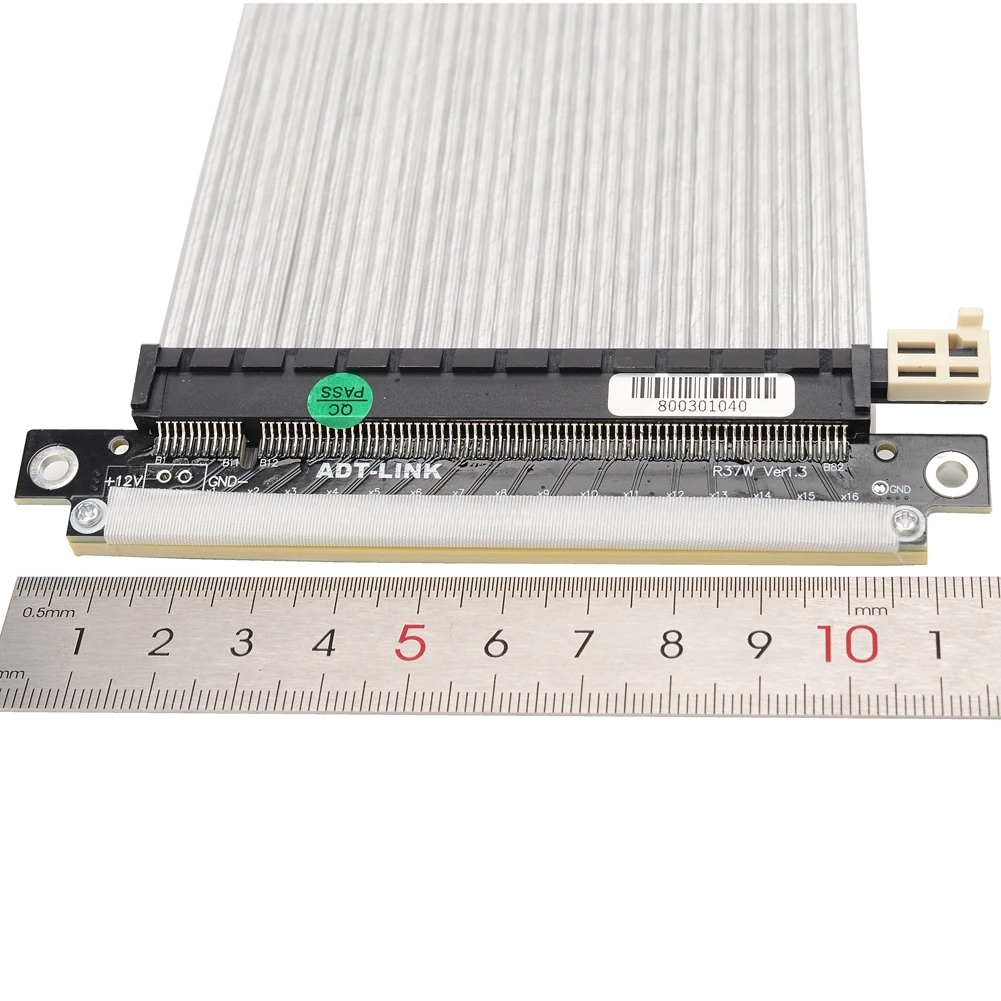

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB y las longitudes del conector. Para conocer la longitud del cable, consulte la flecha roja en la siguiente figura.

Enlace de descarga de datos técnicos
http:// www.adtlink.cn/Uploads/download/ADT_R33V42_3D.zip
