Longitud del Cable
Descripción

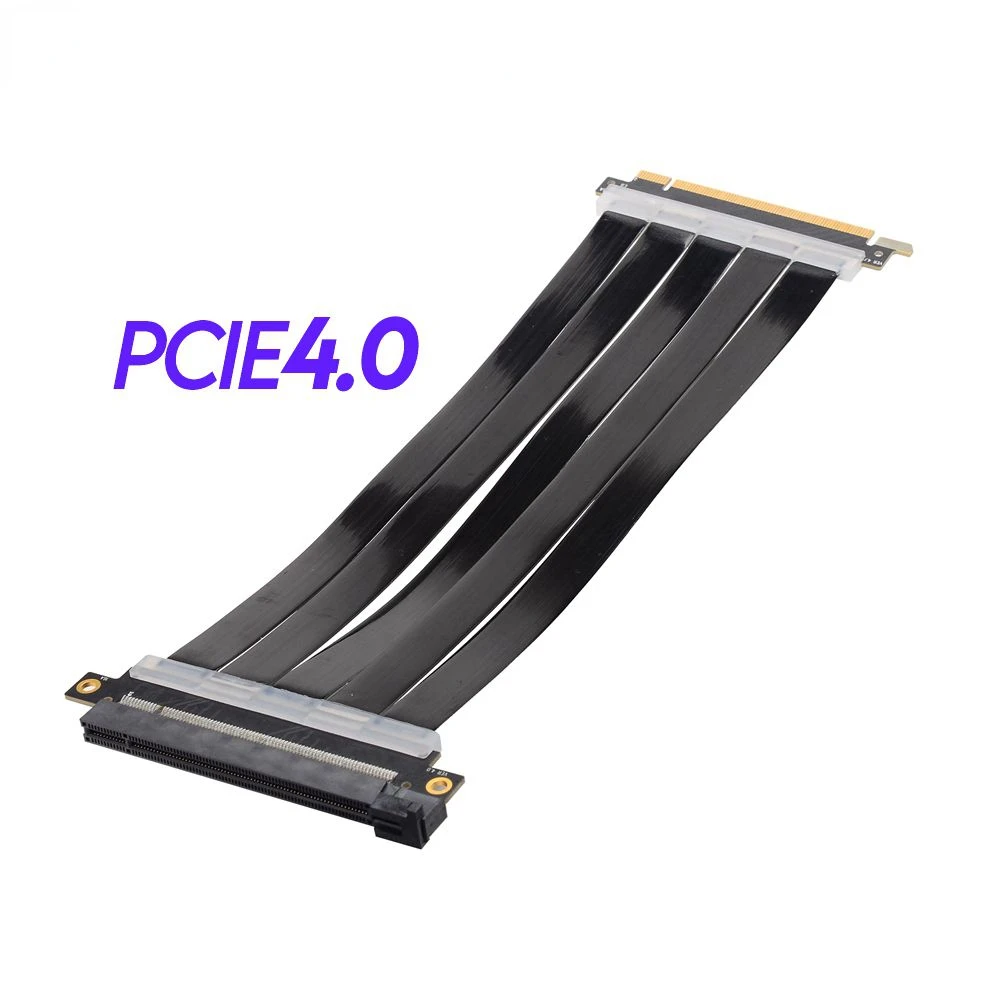

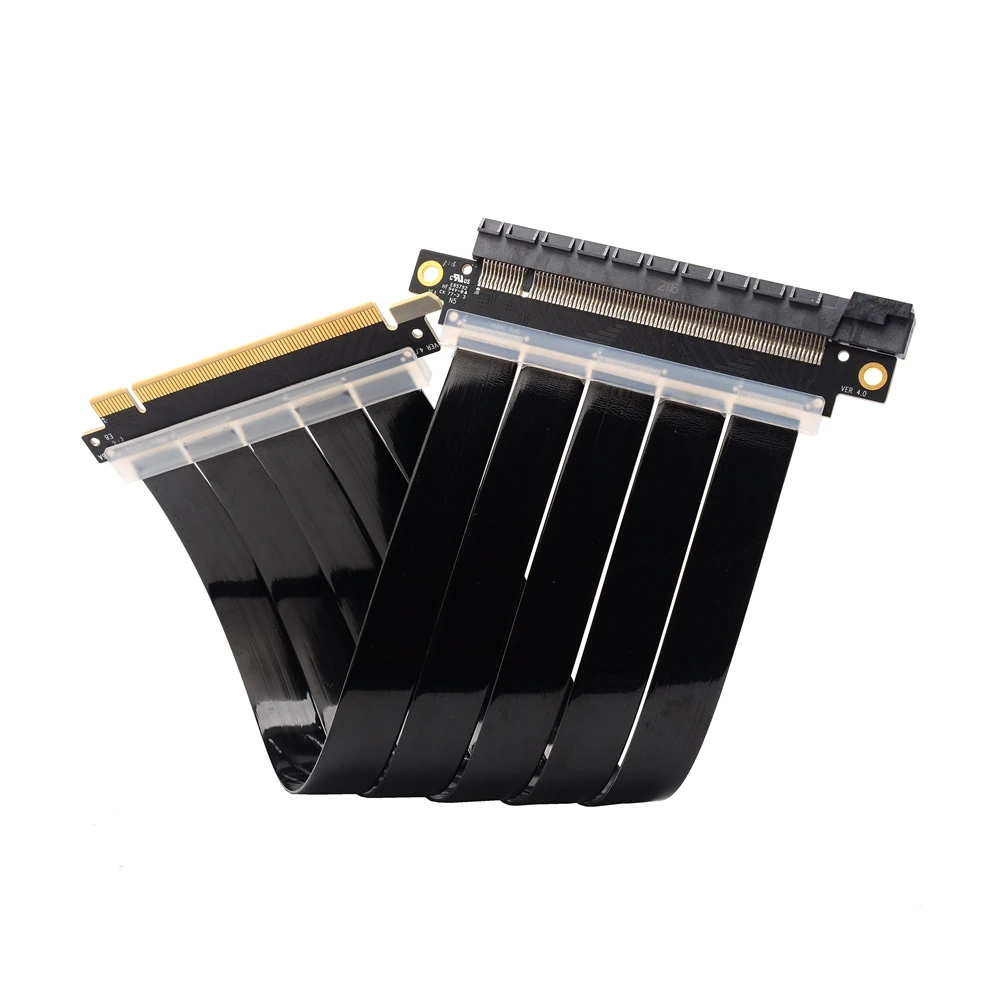

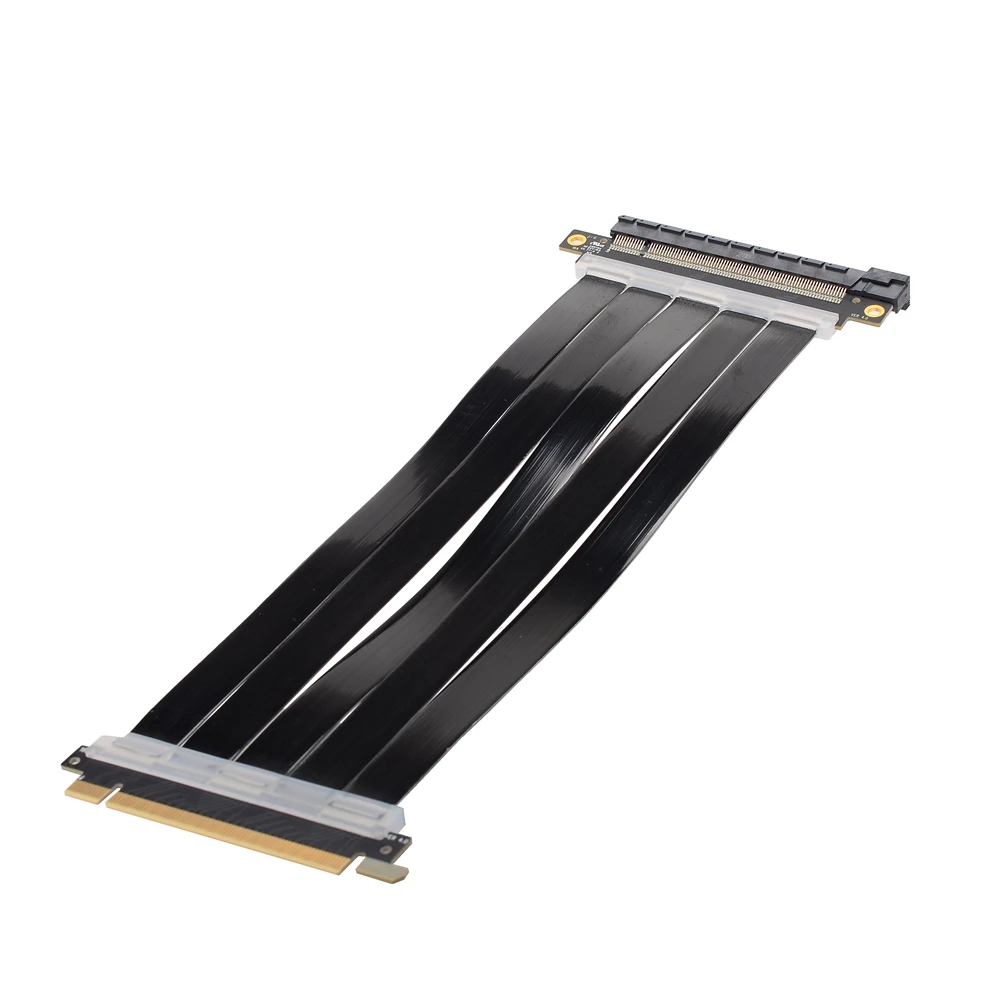

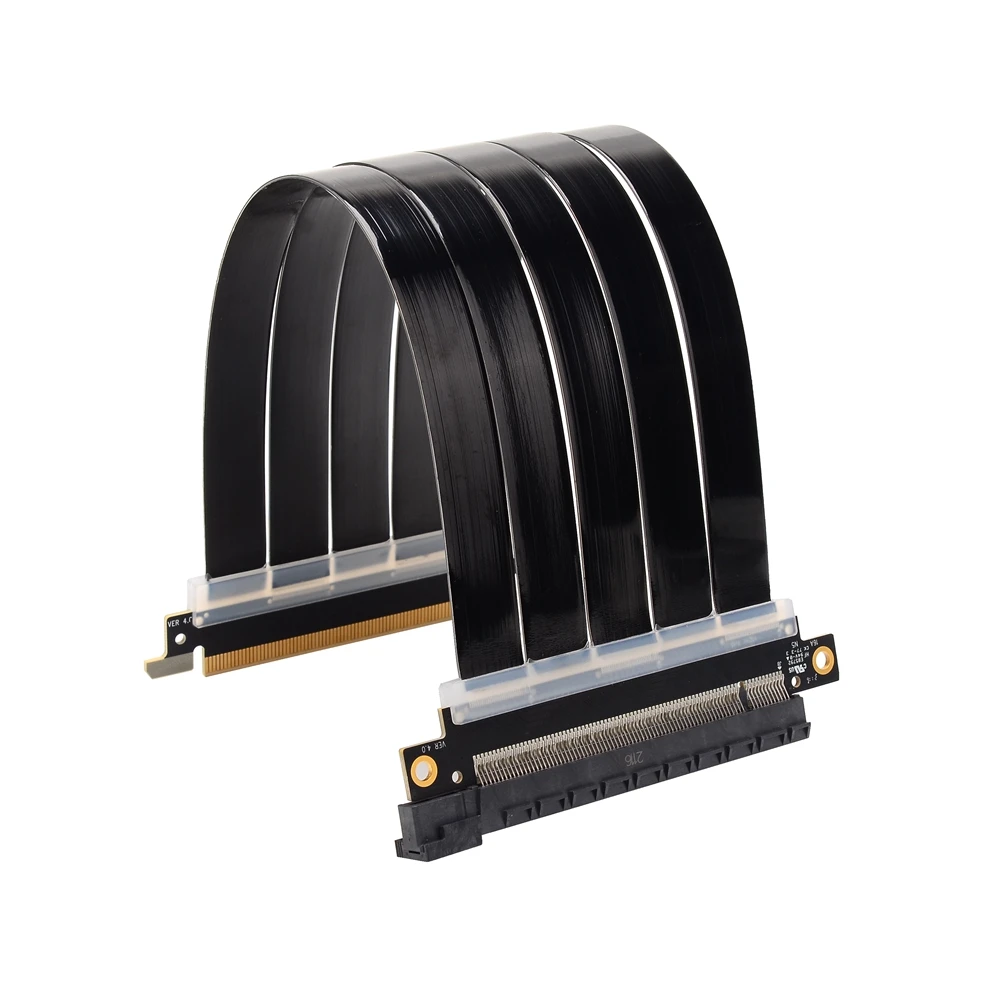

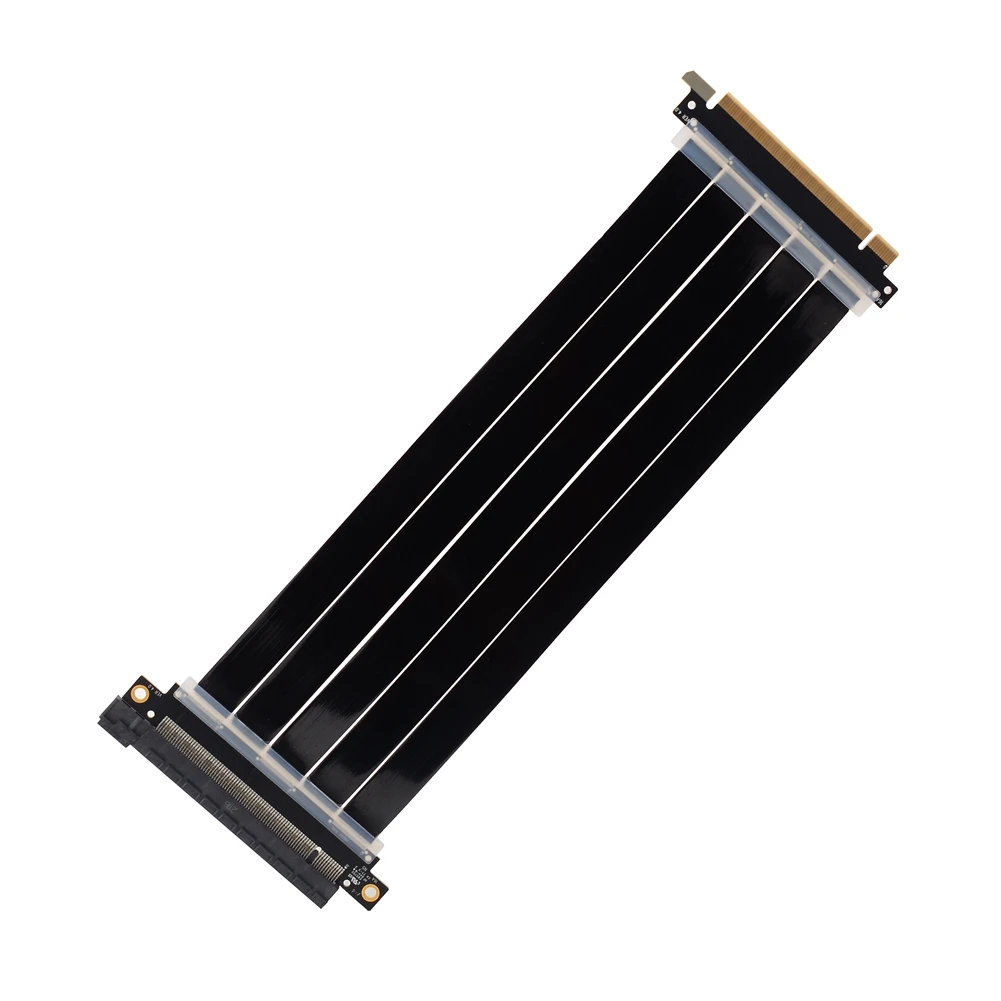

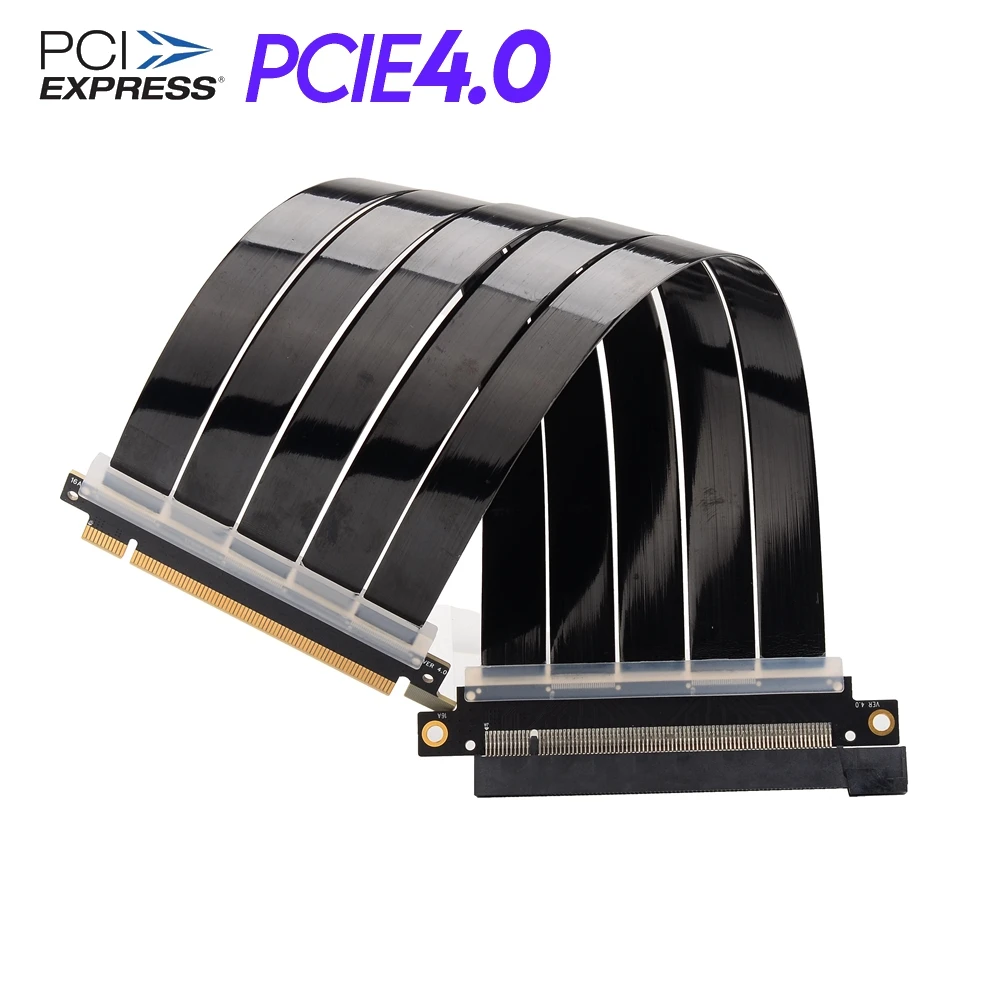

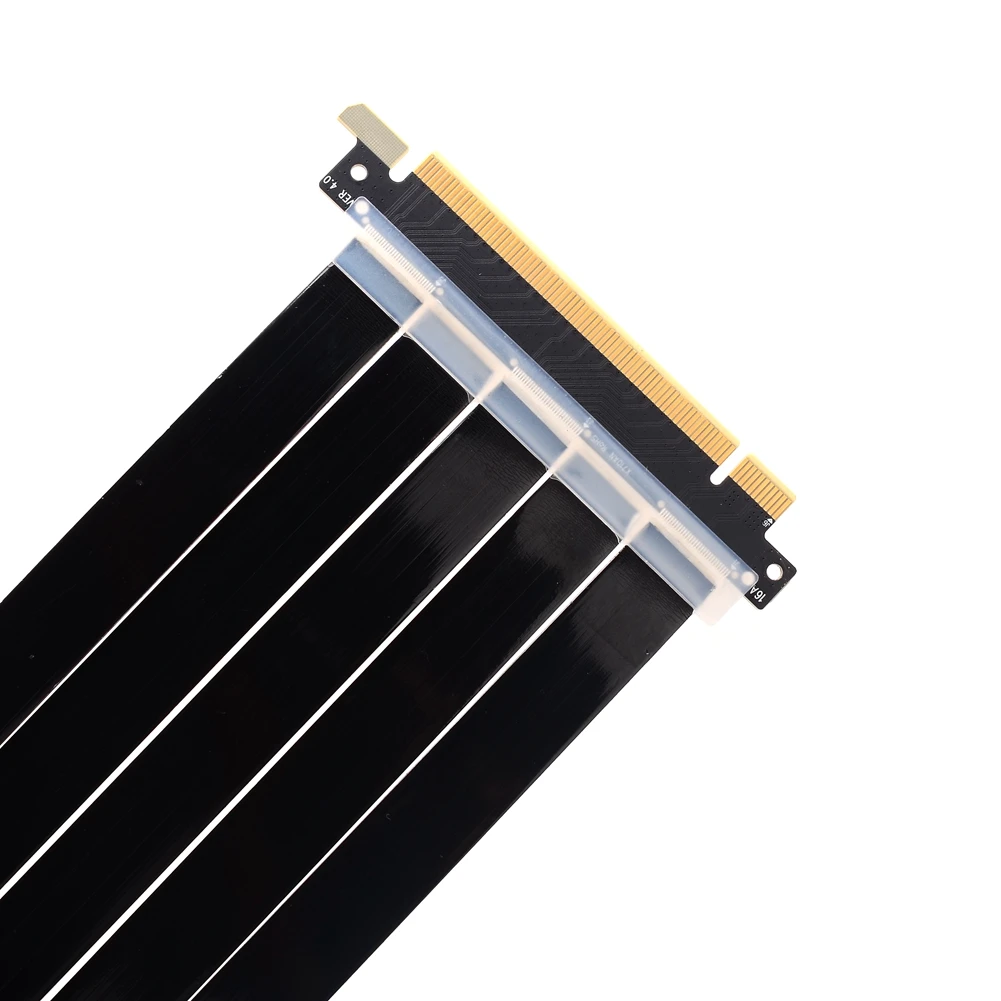

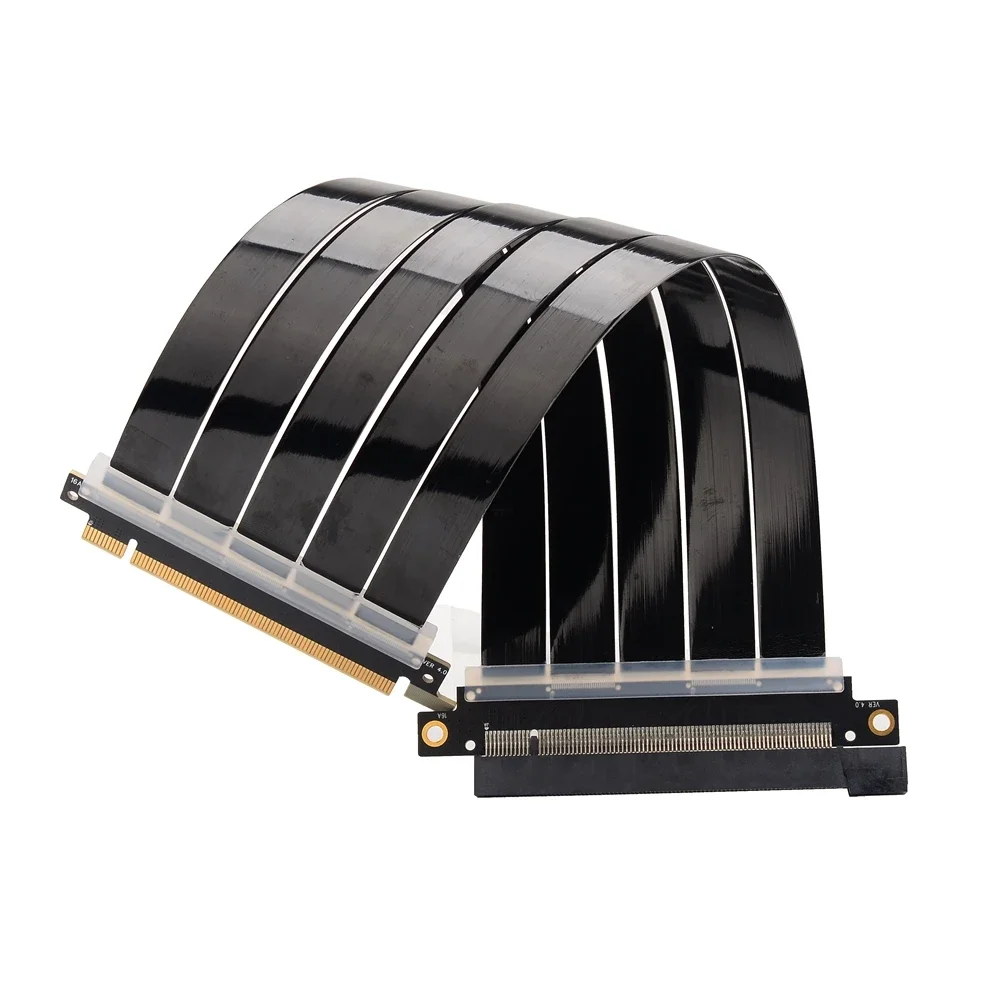

Cable de extensión PCI Express 4,0x16
Nombre del producto: cable de extensión PCIe4.0 x16 a x16

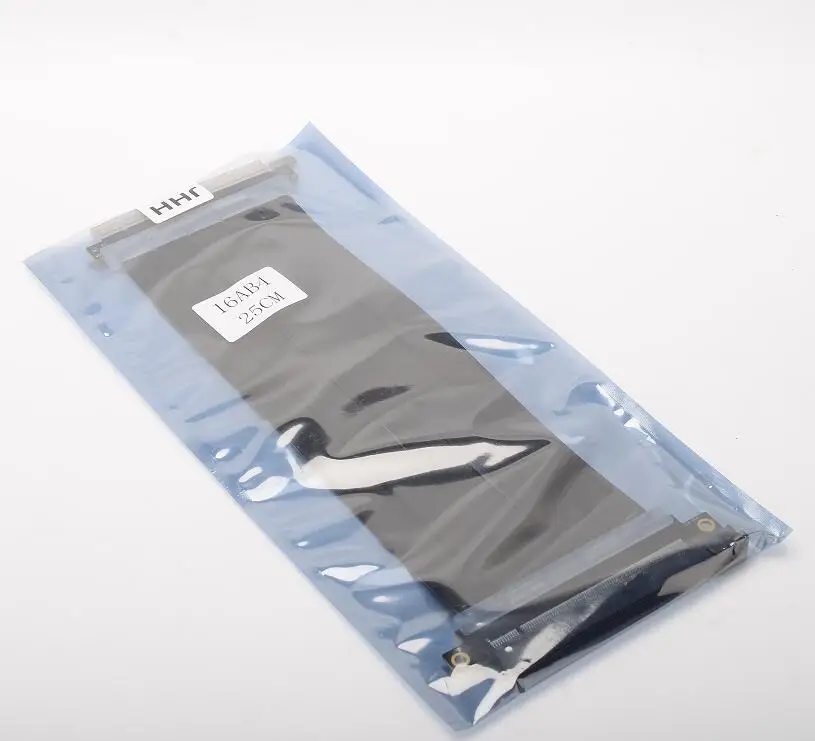

Modelo del producto: 16AB4
Velocidad de transferencia: PCIe 4,0x16Velocidad completa, 256G/BPS (máx.)
Longitud del cable: 25/29CM, la longitud se puede personalizar

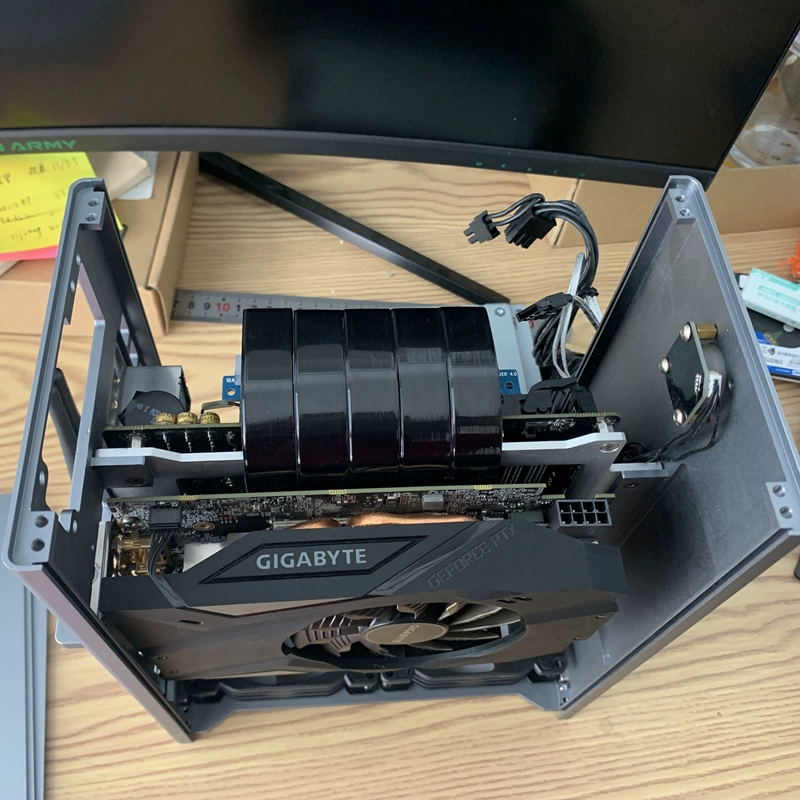

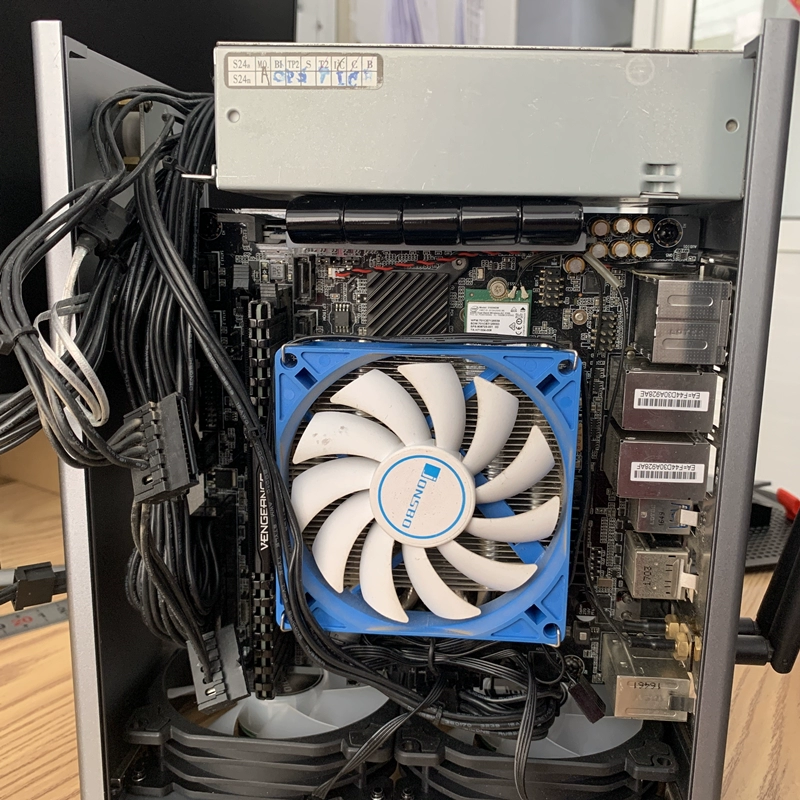

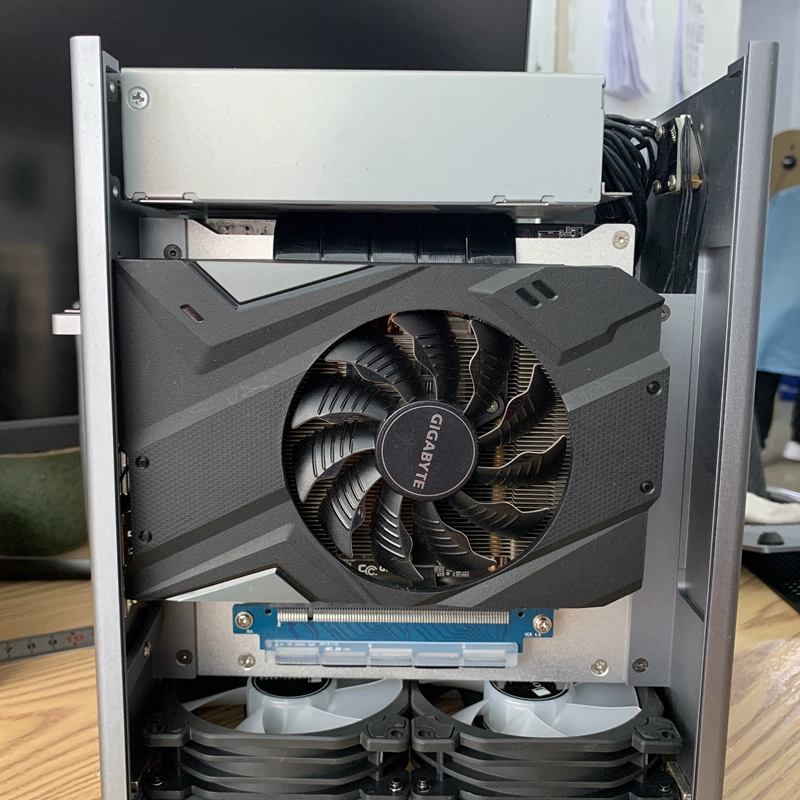

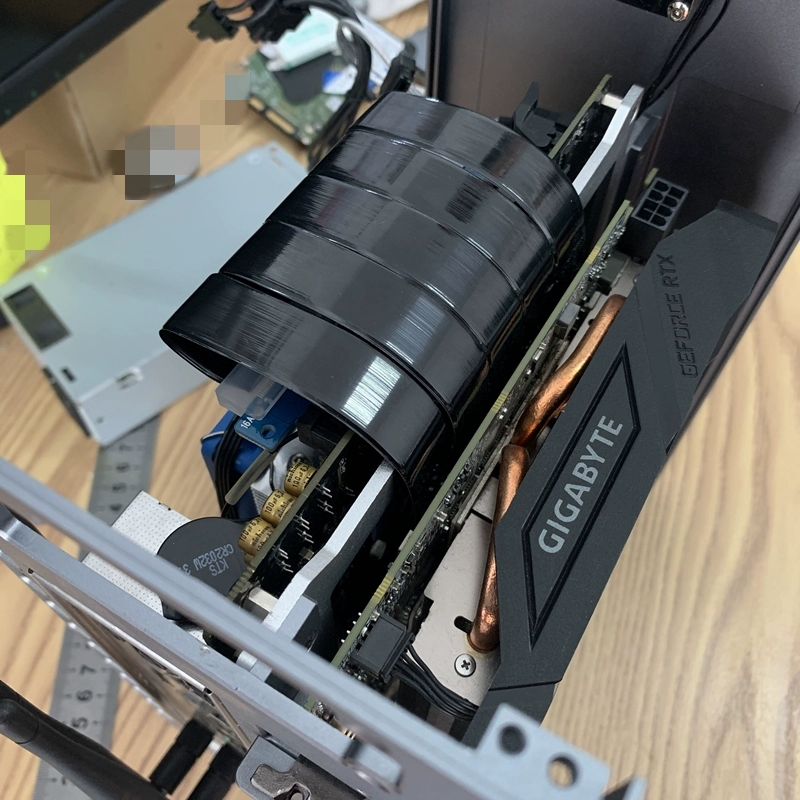

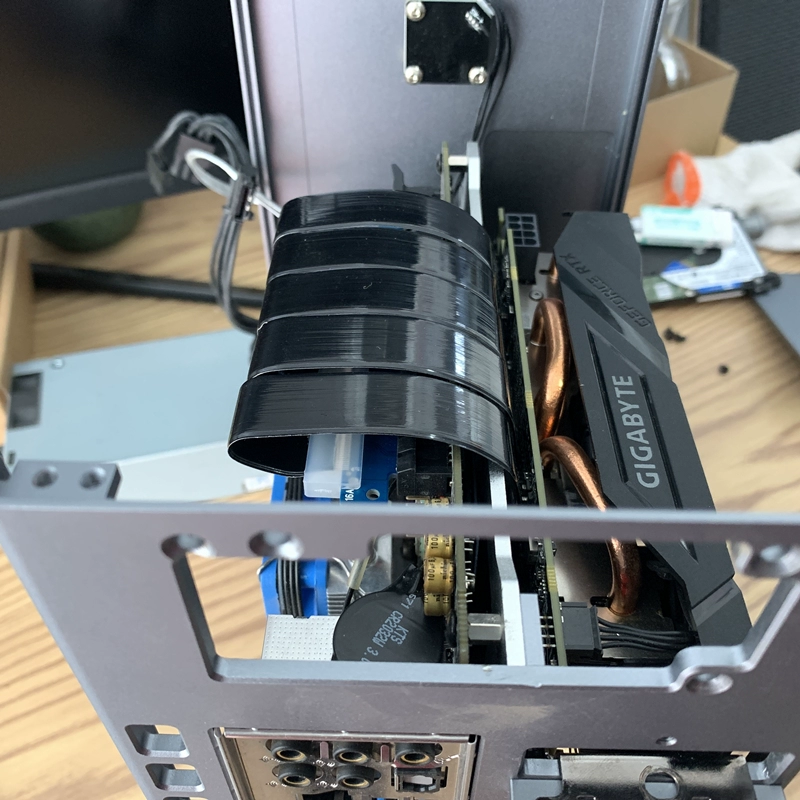

Aplicación: tarjeta gráfica de vídeo PCIe x16 a cable de extensión de ranura PCIe x16

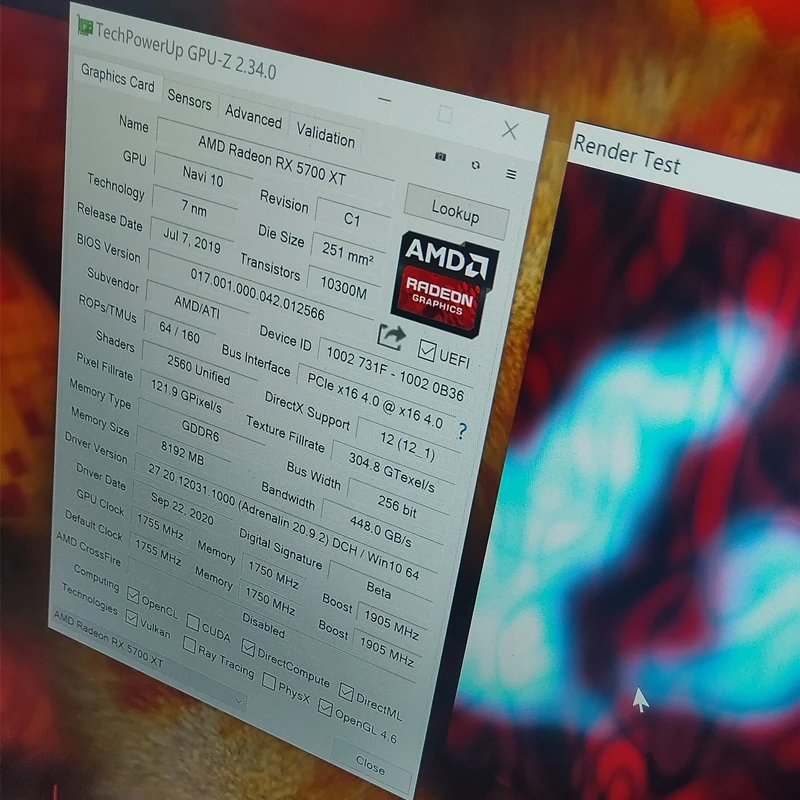

Tarjeta gráfica adecuada:GTX3060 3070 3080 3090 RX5700xt, admite todas las tarjetas gráficas PCIe 4,0 en los últimos tres años

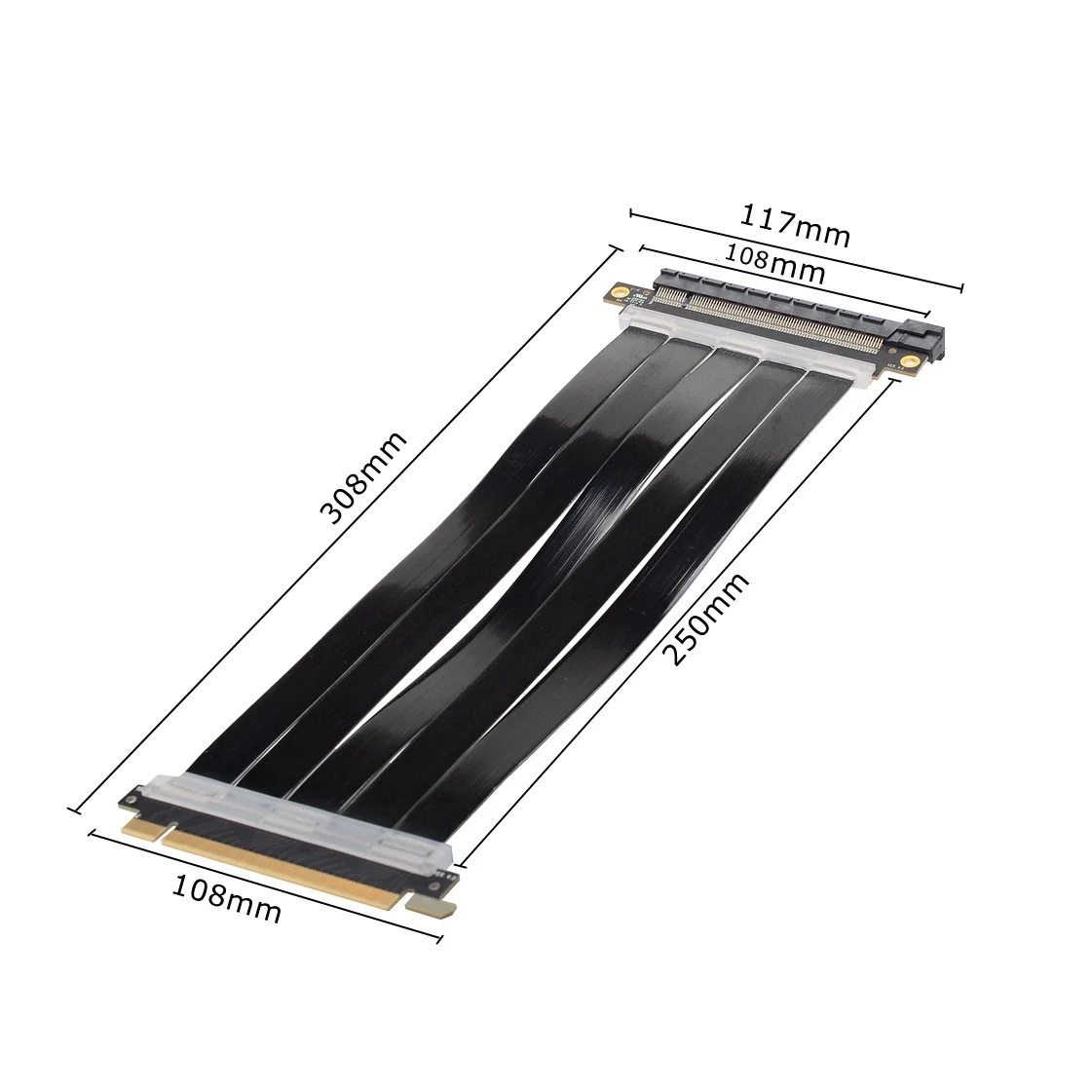

Descripción de la longitud del cable:

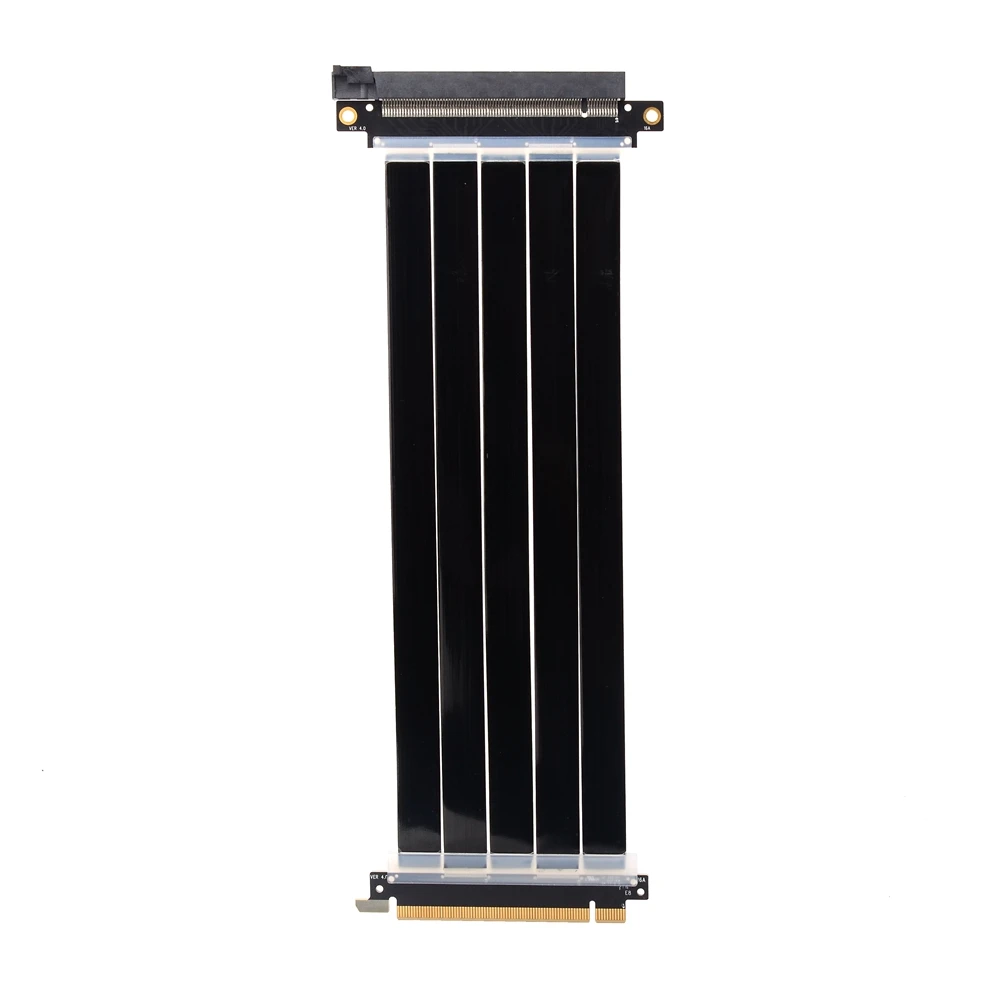

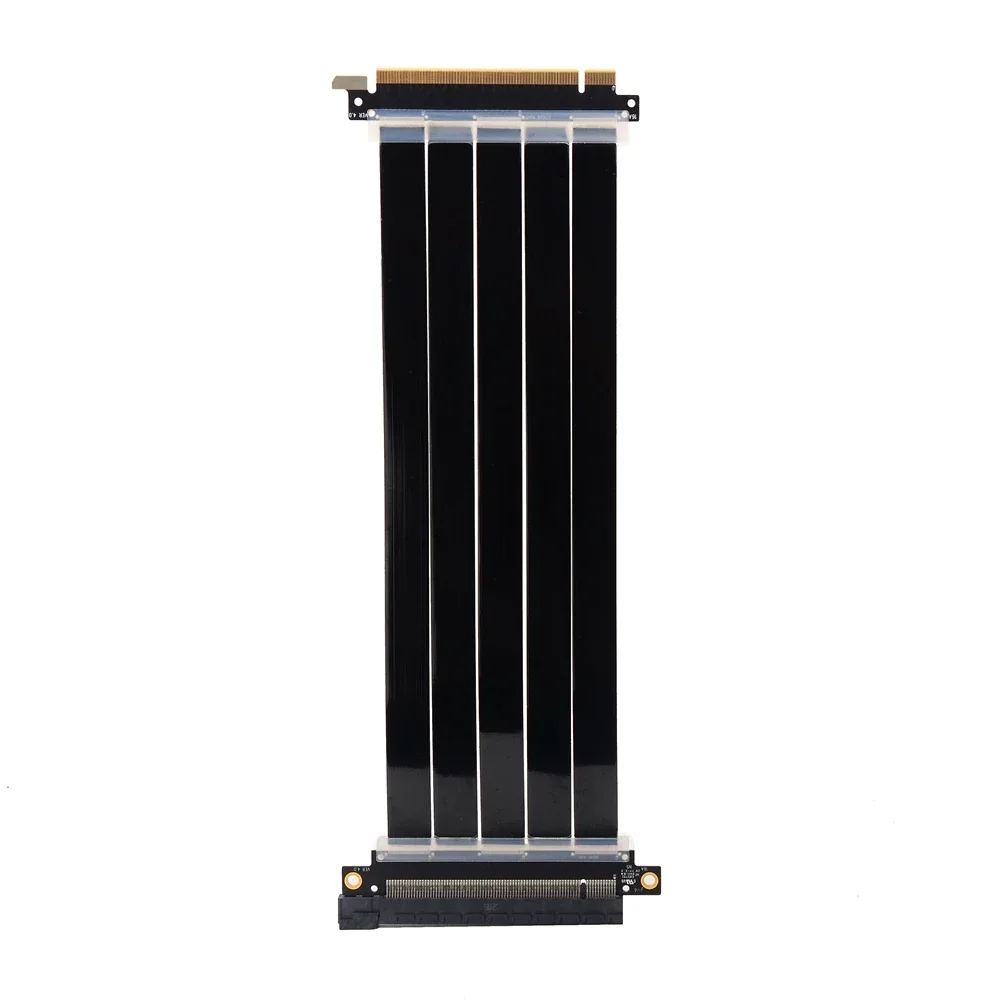

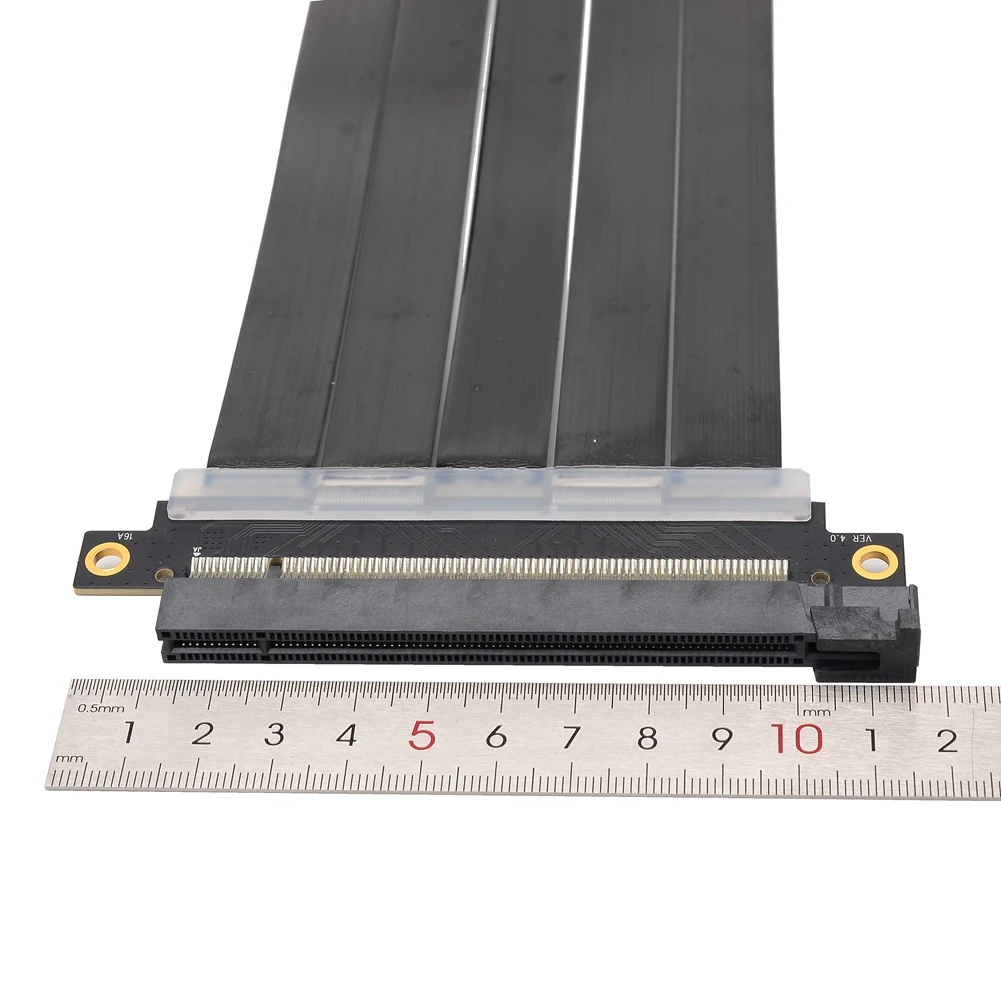

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para conocer la longitud del cable, consulte la flecha roja en la siguiente figura.
Preguntas y respuestas:

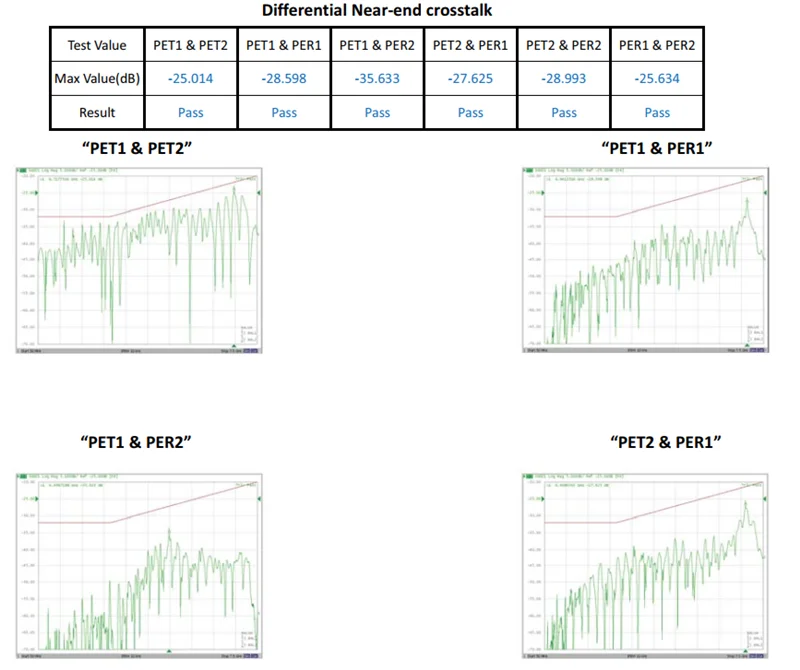

¿Hay algún blindaje EMI para el cable?
El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.
1. La velocidad de transferencia se duplica, de PCIE 3,0 8GT \ S a PCIE 4,0 16GT \ S.
En segundo lugar, sin controlador y sin depuración, admite dispositivos de hardware PCIE 4,0 sin depuración de BIOS.
3. Alta compatibilidad, compatible con el equipo PCIE 4,0, compatible con el equipo PCIE 3,0, compatible con el equipo servidor.
Cuarto, la estabilidad es alta, se adopta la tecnología de blindaje independiente EMI y se agrega el blindaje de papel de aluminio, y el efecto de doble blindaje es la interferencia anti-electromagnética.
5. Procesamiento totalmente automático de alta calidad de alambre recto de una pieza, resistente a doblar, tirar y desmontar.
Ventajas del producto:
1. El producto utiliza una línea de transmisión blindada de alta velocidad, la alta frecuencia admite transmisión estable PCIe 4,0 X16.
2. El blindaje individual único de laneway evita EMI/EFI externo y la interferencia entre canales. El diseño seccional permite la ventilación del aire y reduce las temperaturas de trabajo para un mejor rendimiento general del sistema.

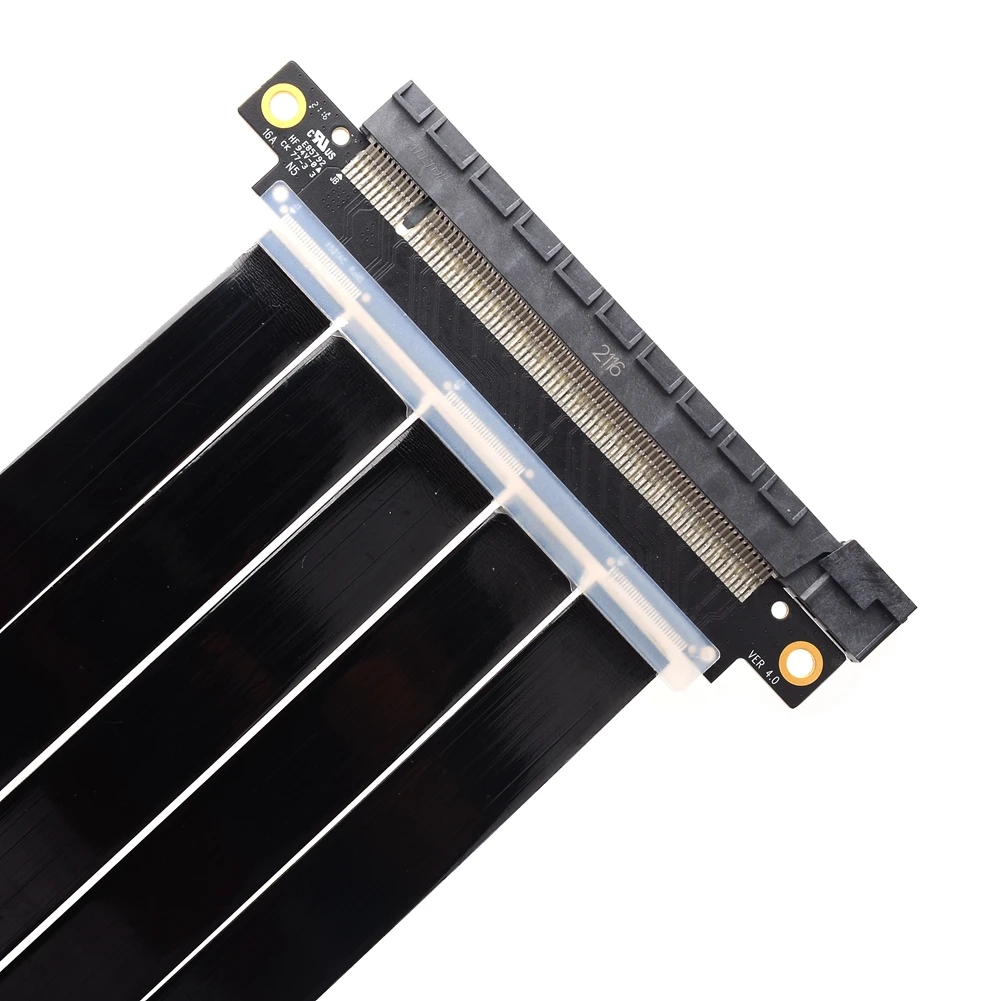

3. Cables y conectores rediseñados adecuados para PCIe 4,0. Contactos chapados en oro soldados a mano de calidad para la integridad de la señal.
4. Diseñado con uniones resistentes en las uniones de PCB/cable para una mayor durabilidad.
Recomendaciones:
Dado que muchos chasis de PC actualmente en el mercado vienen con cables elevadores PCIe y extensores validados solo para el funcionamiento PCIe Gen 3,0, puede haber algunos problemas de estabilidad del sistema cuando se usa en combinación con dispositivos PCIe Gen 4,0. Si tiene problemas de estabilidad, como movimiento del ratón entrecortado, BSOD o cuelgue, siga las recomendaciones de solución de problemas a continuación para identificar el problema:
Si cualquiera de los pasos de solución de problemas resuelve los problemas de estabilidad del sistema, indica que es posible que el cable elevador y el extensor no sean compatibles con PCIe Gen 4,0 o que funcionen mal si no fue validado por el proveedor.
La solución ideal en este caso sería reemplazar el cable elevador y el extensor defectuosos por uno que sea compatible con PCIe Gen 4,0 y validado para su compatibilidad con su dispositivo PCIe Gen 4,0. Si esto no es factible actualmente, considere mantener los dispositivos conectados directamente a la placa base. Sin embargo, si la conexión directa del dispositivo no es atractiva por alguna razón, puede considerar configurar la opción de configuración de ranura PCIe EN EL BIOS a Gen 3,0, como una solución alternativa.
