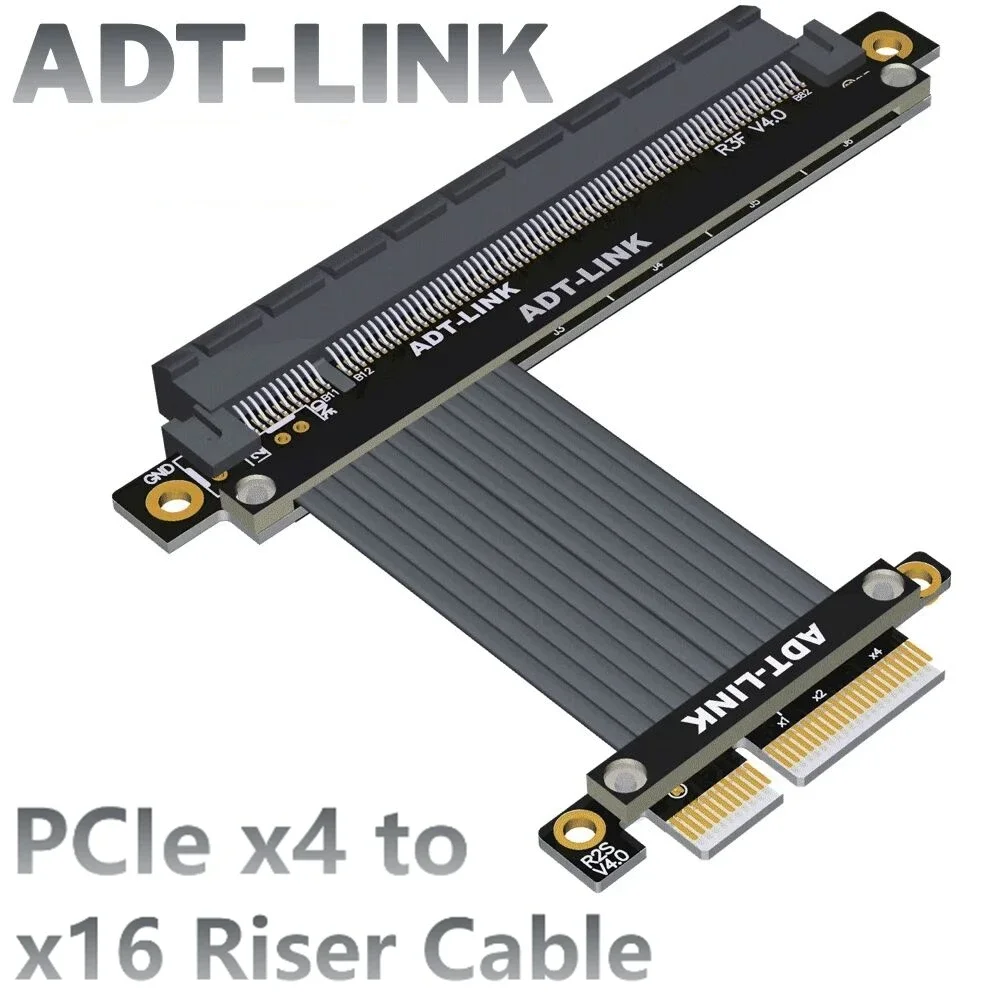

ADT-Link PCI Express 4,0x4 a x16 Cable de extensión

Nombre de la marca: ADT-Link

Nombre del producto: cable de extensión PCIe X4 a x16

Modelo del producto: R23SF 4,0; R23SL 4,0; R23SH 4,0; R23SH 4,0; R23SF 4,0; R23SF 4,0; R23SL; R23SH; R23SF; R23SF; R23SH; R23SH, R23SF

Velocidad de transferencia: PCIe4.0 X4, G 64/BPS (máx.)

Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar, póngase en contacto con el servicio al cliente.

Aplicación: tarjeta de vídeo PCIe x16 a cable elevador de extensión X4

Restricciones de uso: PCIe 4,0 tiene altos requisitos en el equipo. Mientras el cable de extensión esté conectado, la señal se atenuará. Este producto no garantiza la velocidad completa de PCI-E 4,0. El equipo está envejecido. Si la señal es pobre o el ambiente no es bueno, por favor reduzca la velocidad a PCIe 3,0 o inferior.

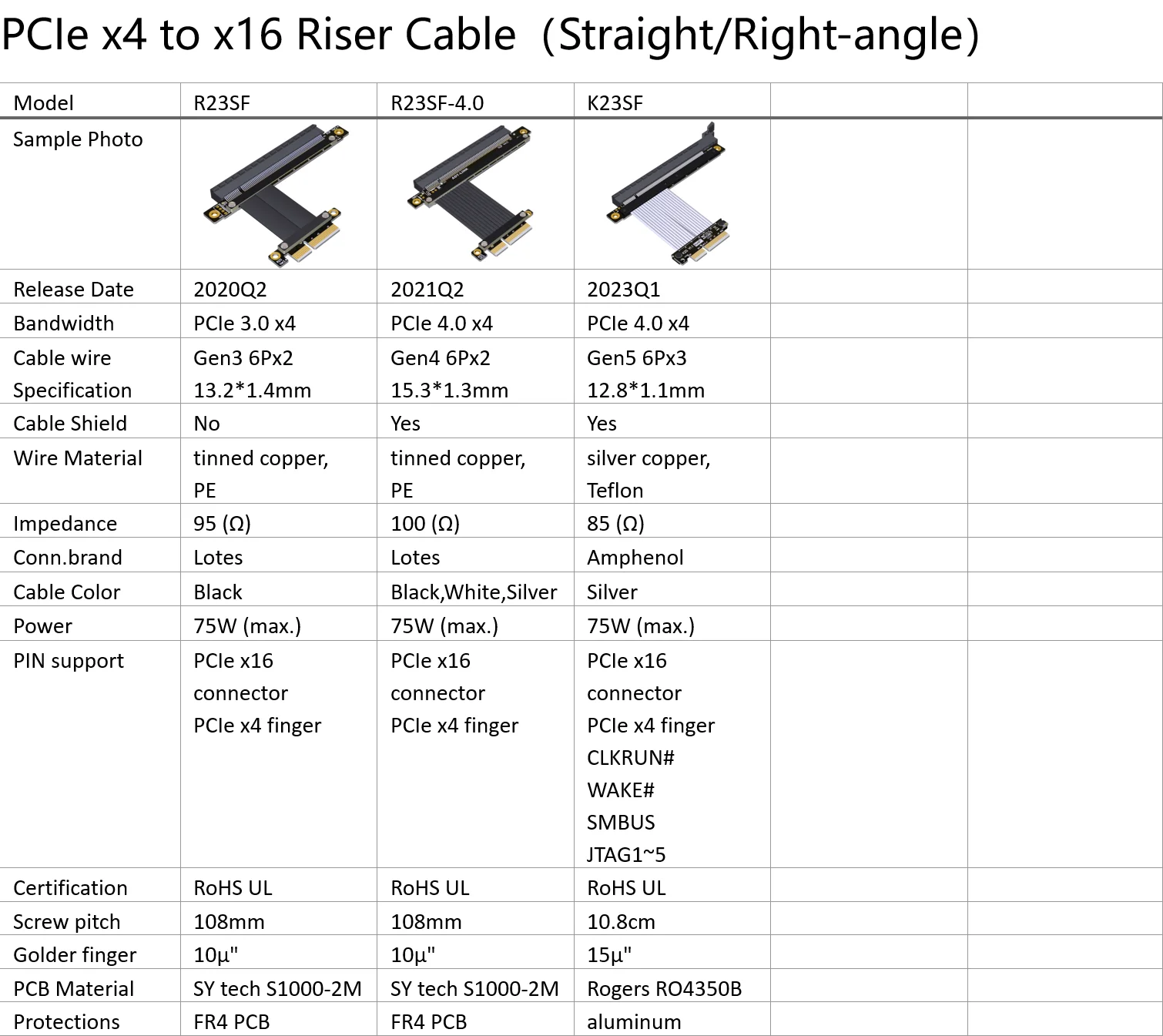

Descripción del número de pieza de la serie ADT R23:

Número de pieza

Descripción

Ancho de banda

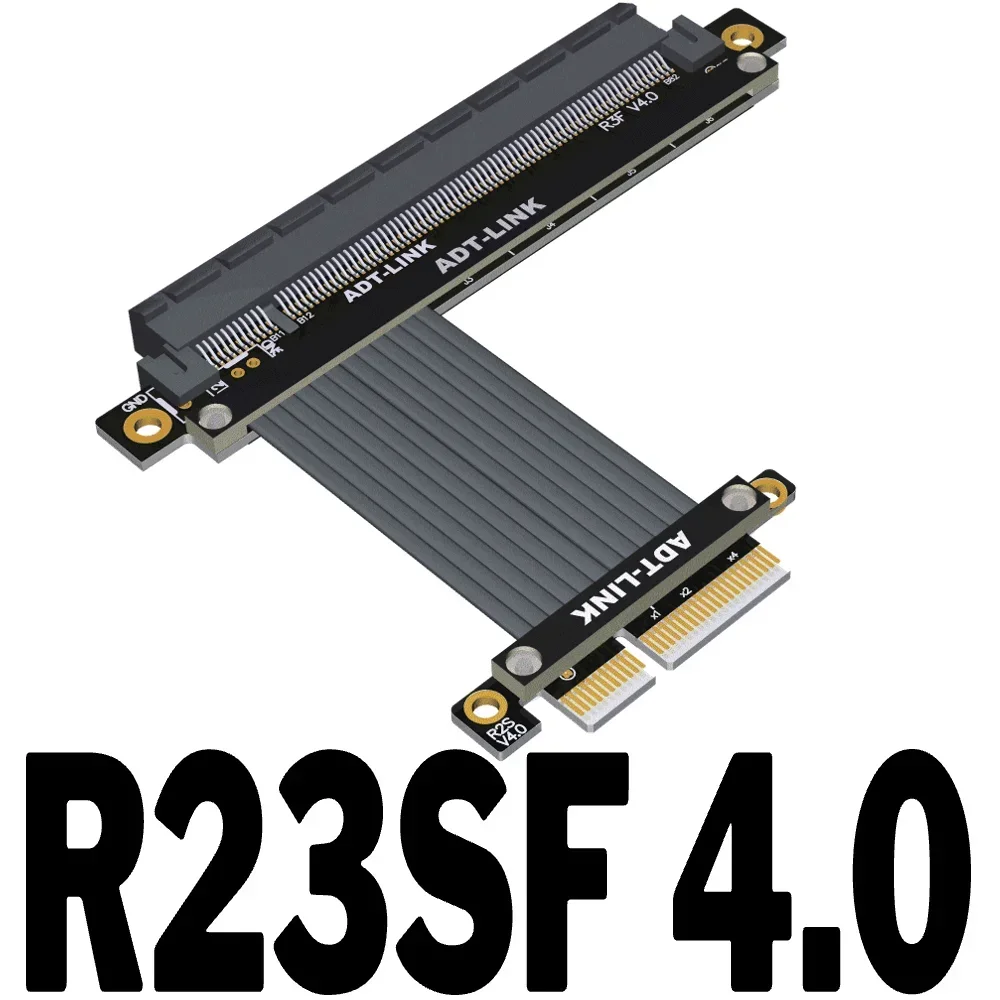

R23SF 4,0

Cables de extensión de ángulo recto vertical PCI-E X4 a x16 con giro de 180 grados

PCIe 4,0x4 (64G/BPS)

R23SF-TL 4,0

PCI-E X4 a x16 giro de dedo 90 grados y conector giro cables de 180 grados

PCIe 4,0x4 (64G/BPS)

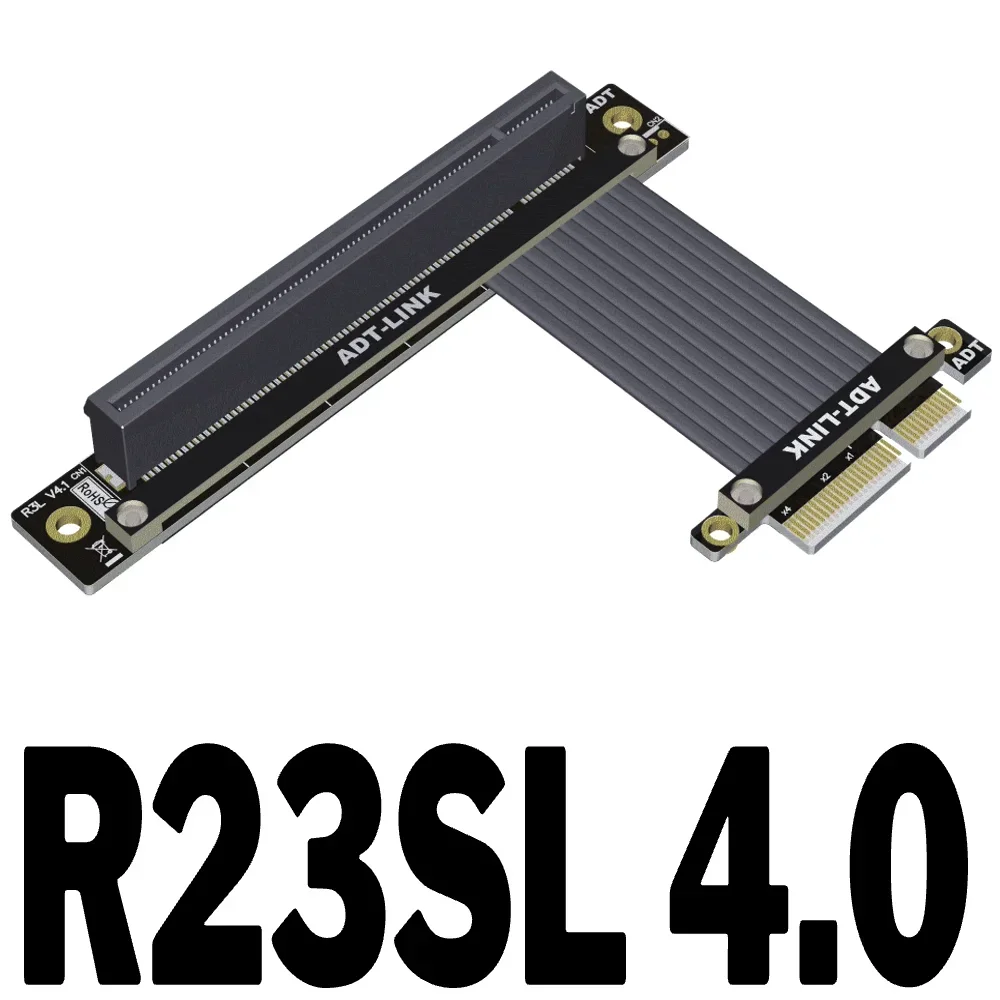

R23SL 4,0

Cables de extensión vertical de férula PCI-E X4 a x16 con giro de 90 grados

PCIe 4,0x4 (64G/BPS)

R23SL-TL 4,0

PCI-E X4 a x16 giro de dedo 90 grados y giro del conector 90 gradosCables

PCIe 4,0x4 (64G/BPS)

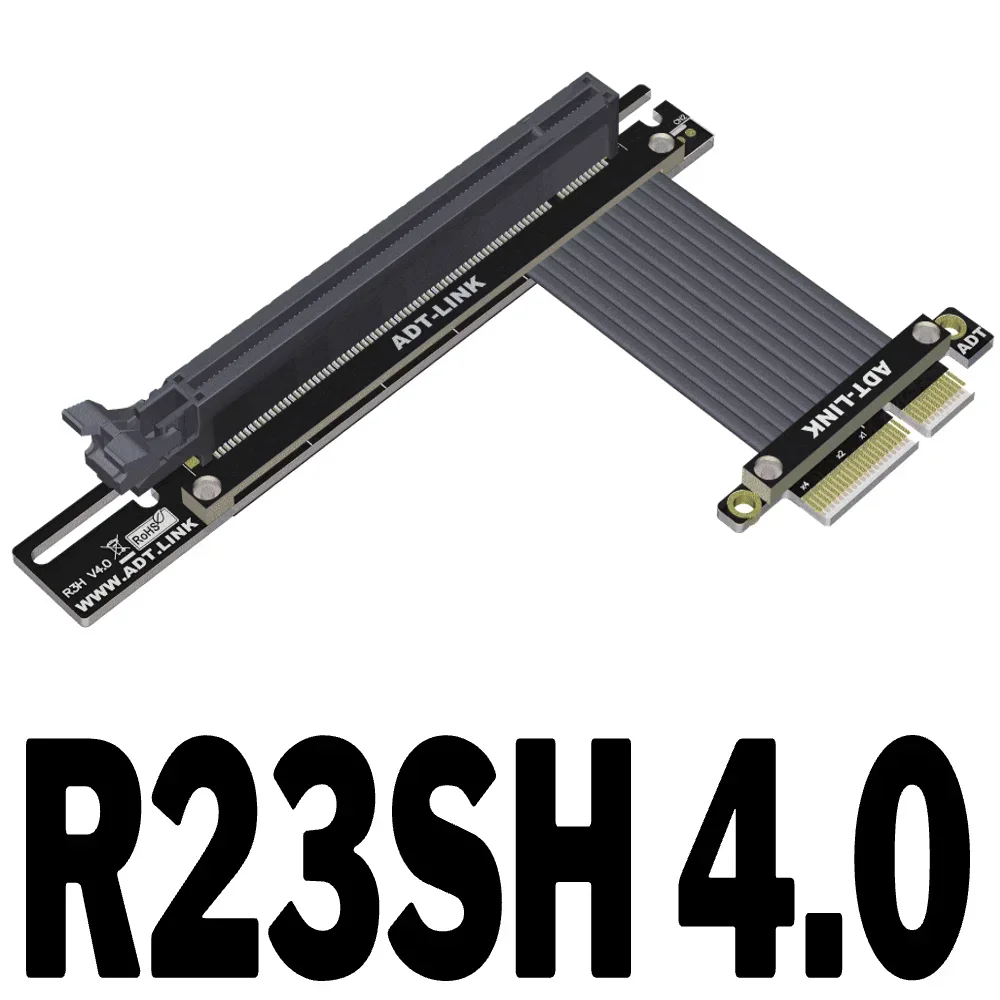

R23SH 4,0

Cables de extensión PCI-E X4 a x16 giros de 90 grados

PCIe 4,0x4 (64G/BPS)

R23SH-TL 4,0

PCI-E X4 a x16 giro de dedo 90 grados y giro del conector 90 gradosCables

PCIe 4,0x4 (64G/BPS)

R23: PCIe X4 a x16

SL: gira 90 grados en ángulo recto vertical; SF: gira 180 grados de férula vertical ; SH: gira 90 grados conector compatible con versión de bloqueo

-Conector de alimentación 4P de soldadura PW y cable de alimentación externo SATA de 15 pines

Descripción de la longitud del cable:

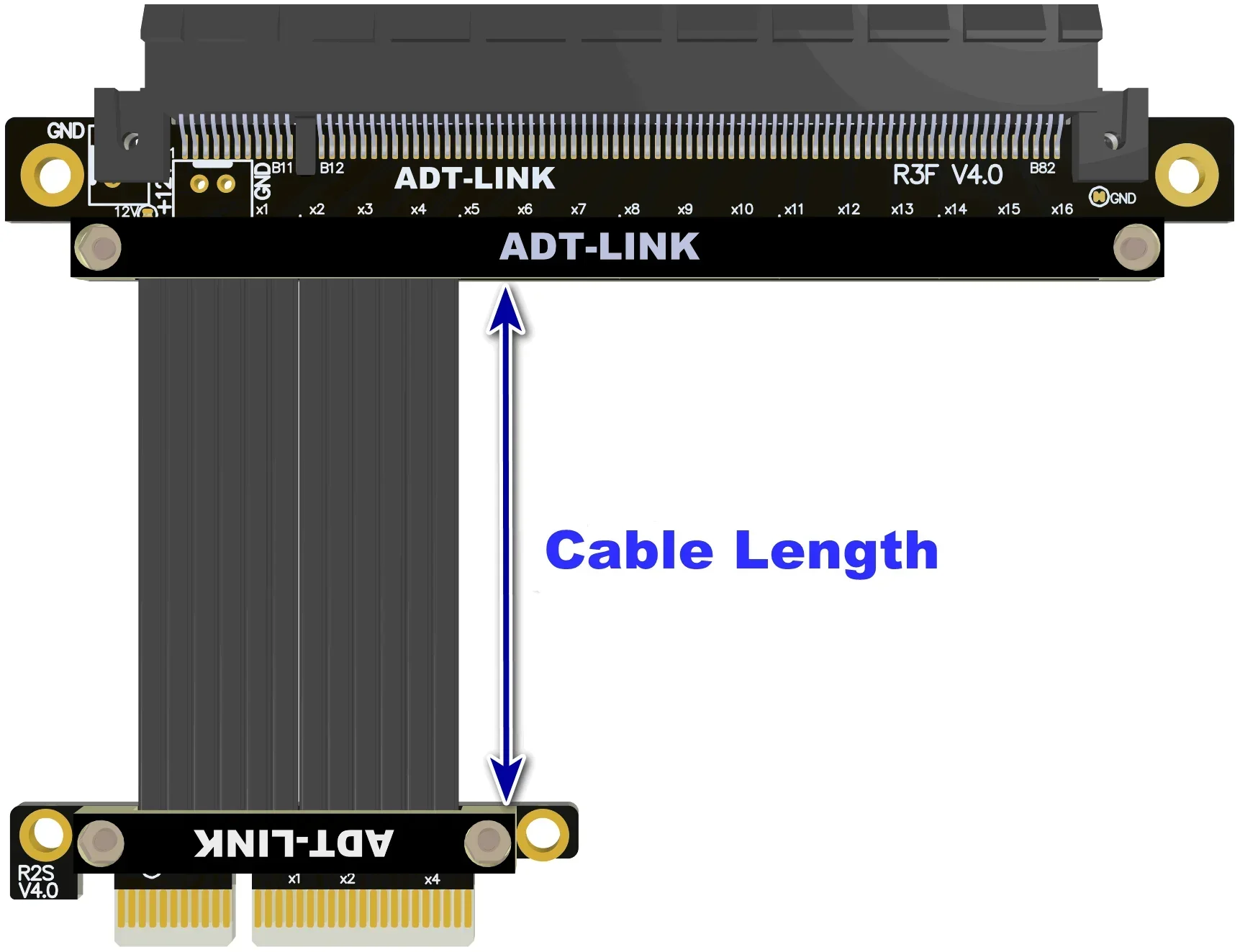

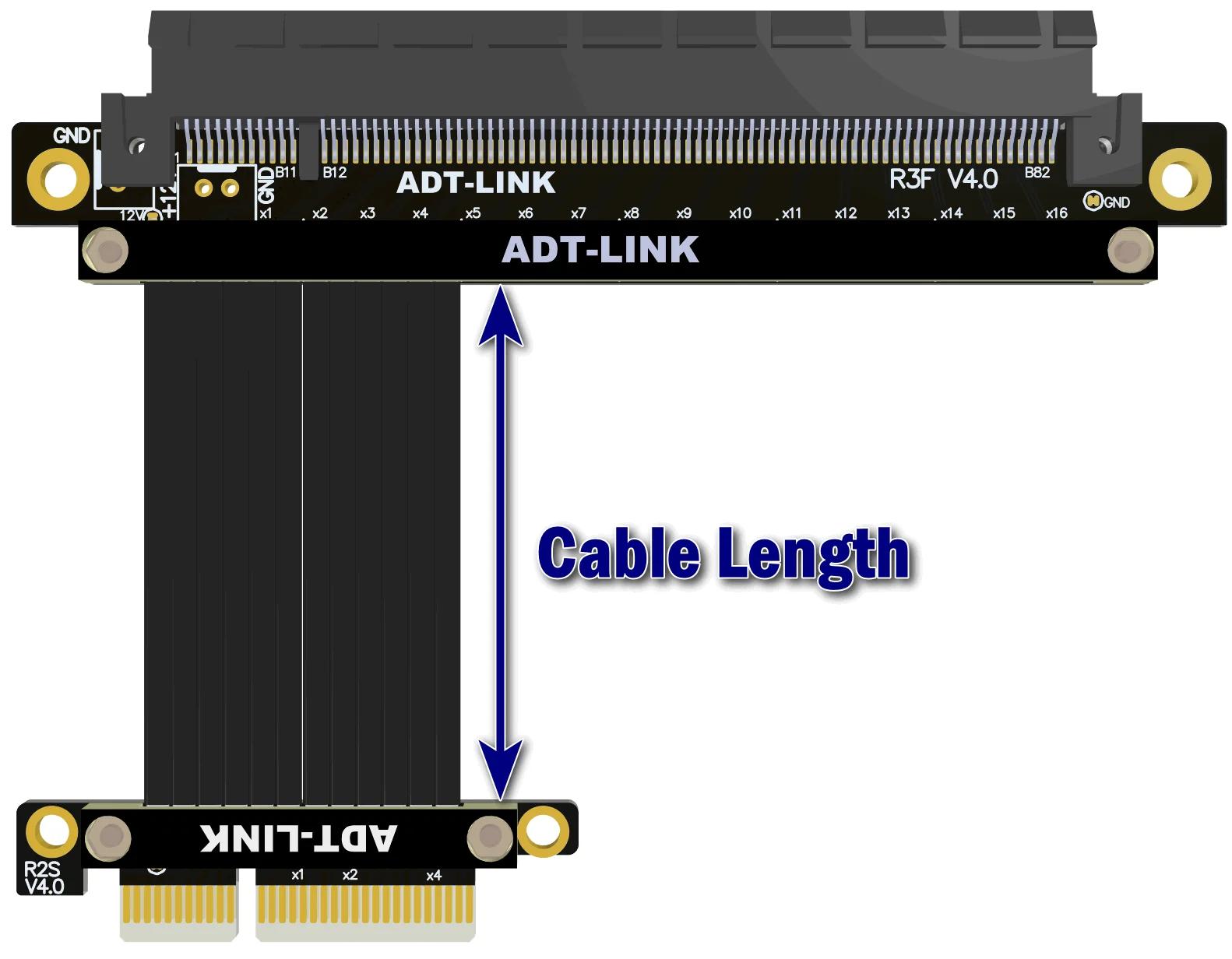

La Longitud del cable se refiere a la parte del cable visible. No incluye el PCB ni el conector. Para la longitud del cable, consulte la flecha azul de 5cm en la figura a continuación.

¿Hay algún blindaje EMI para el cable?

Con escudo metálico. El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

¿Cuál es el grosor del cable? ¿Es suave? ¿Se puede doblar?
El grosor del cable es de 1,4mm, por lo que el cable es más suave. El cable se puede doblar o plegar, Pero no tire de él.

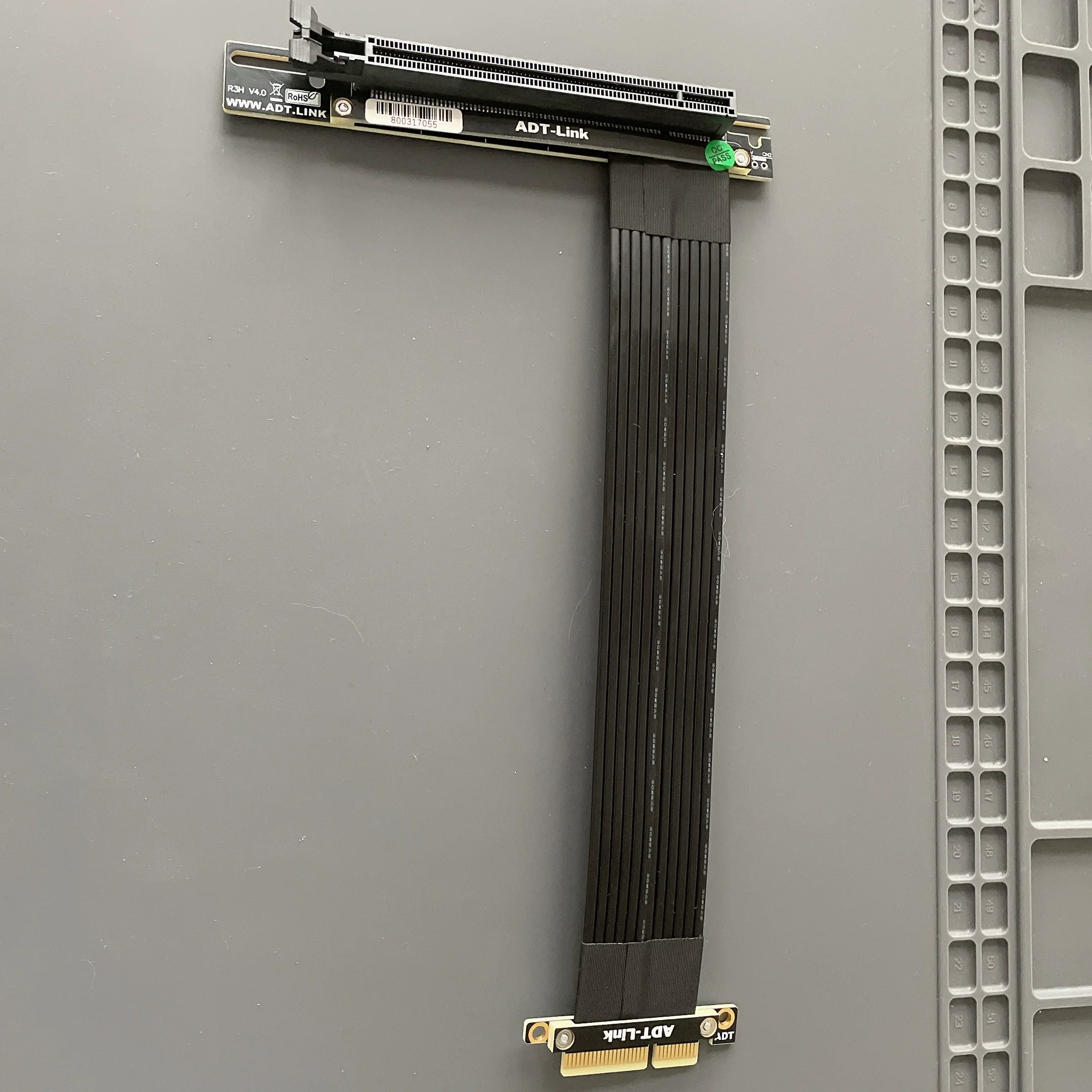

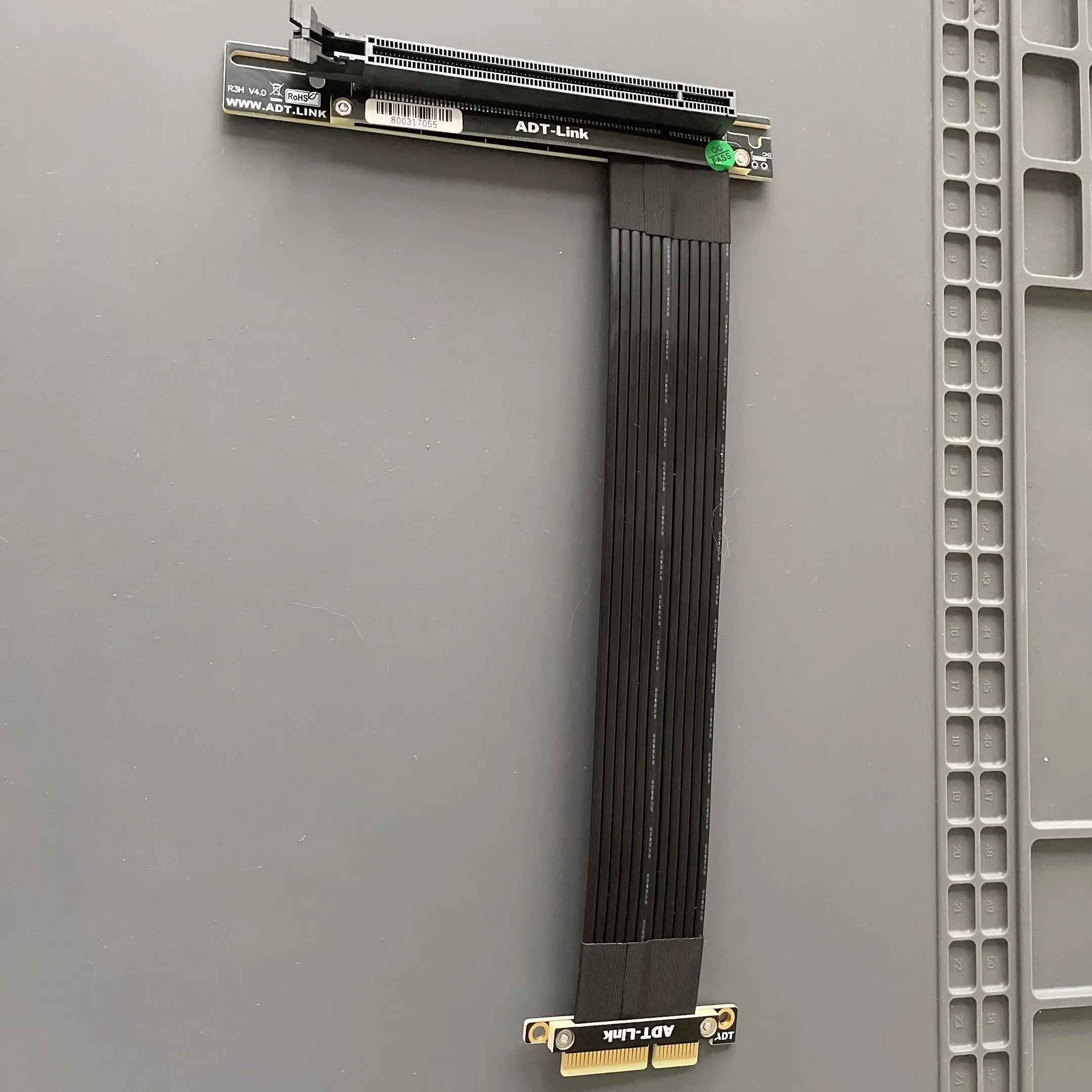

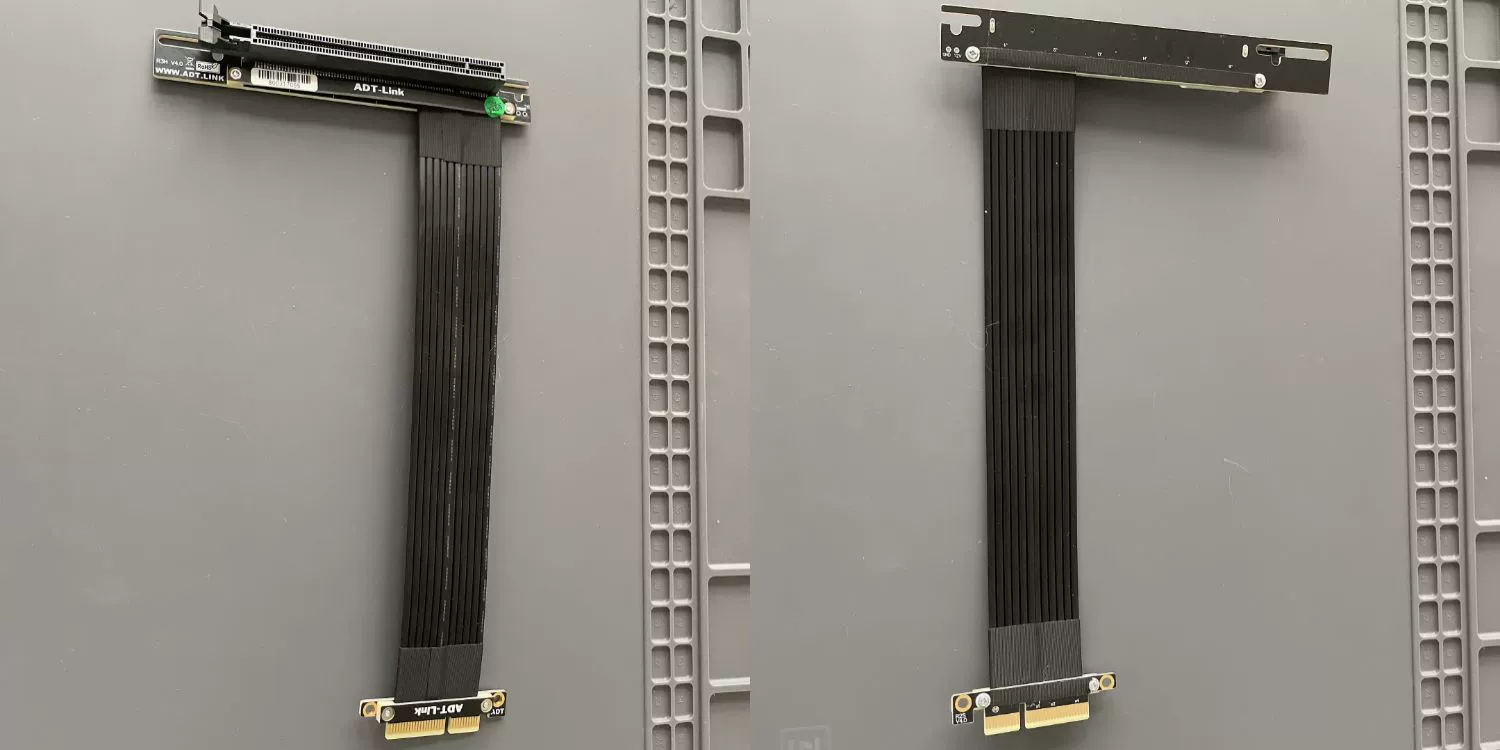

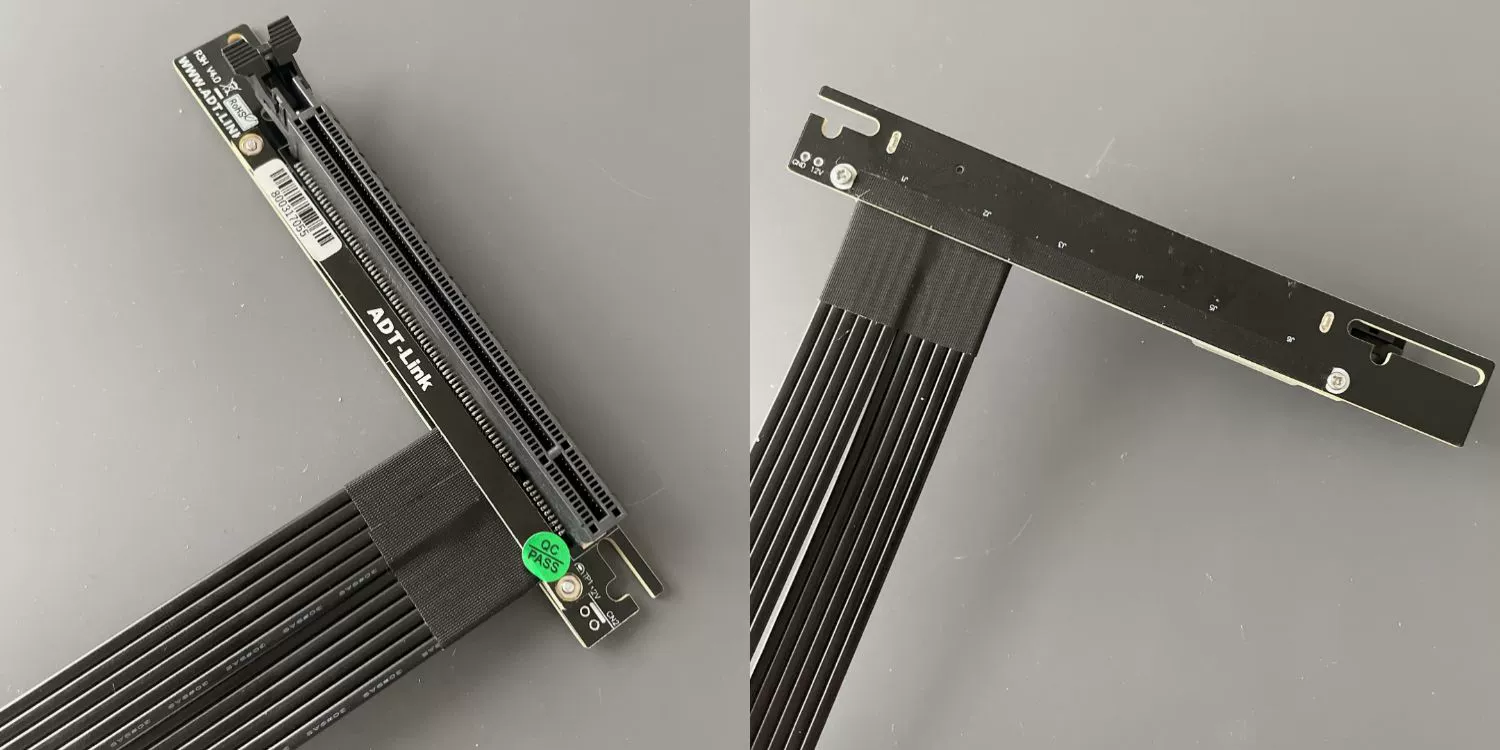

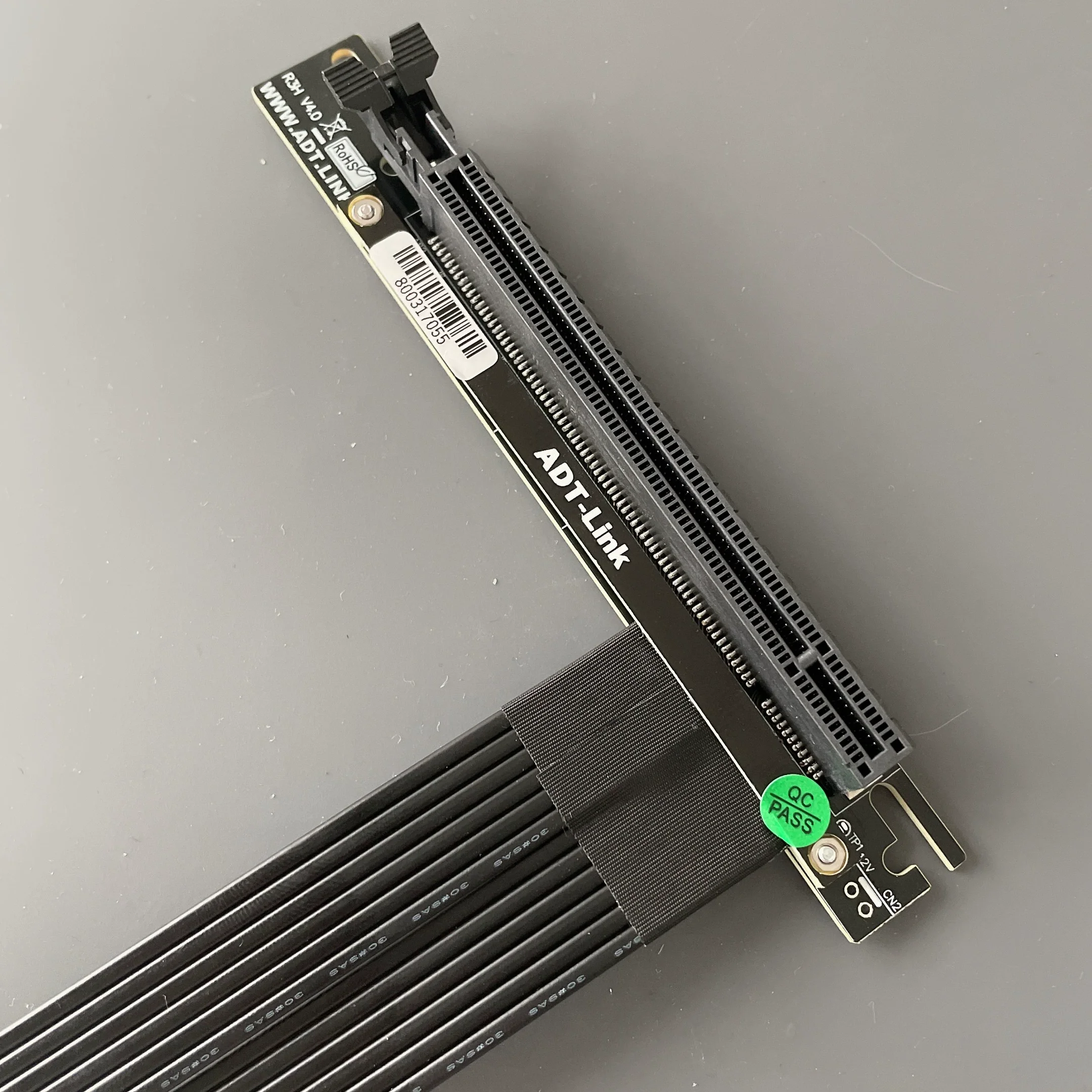

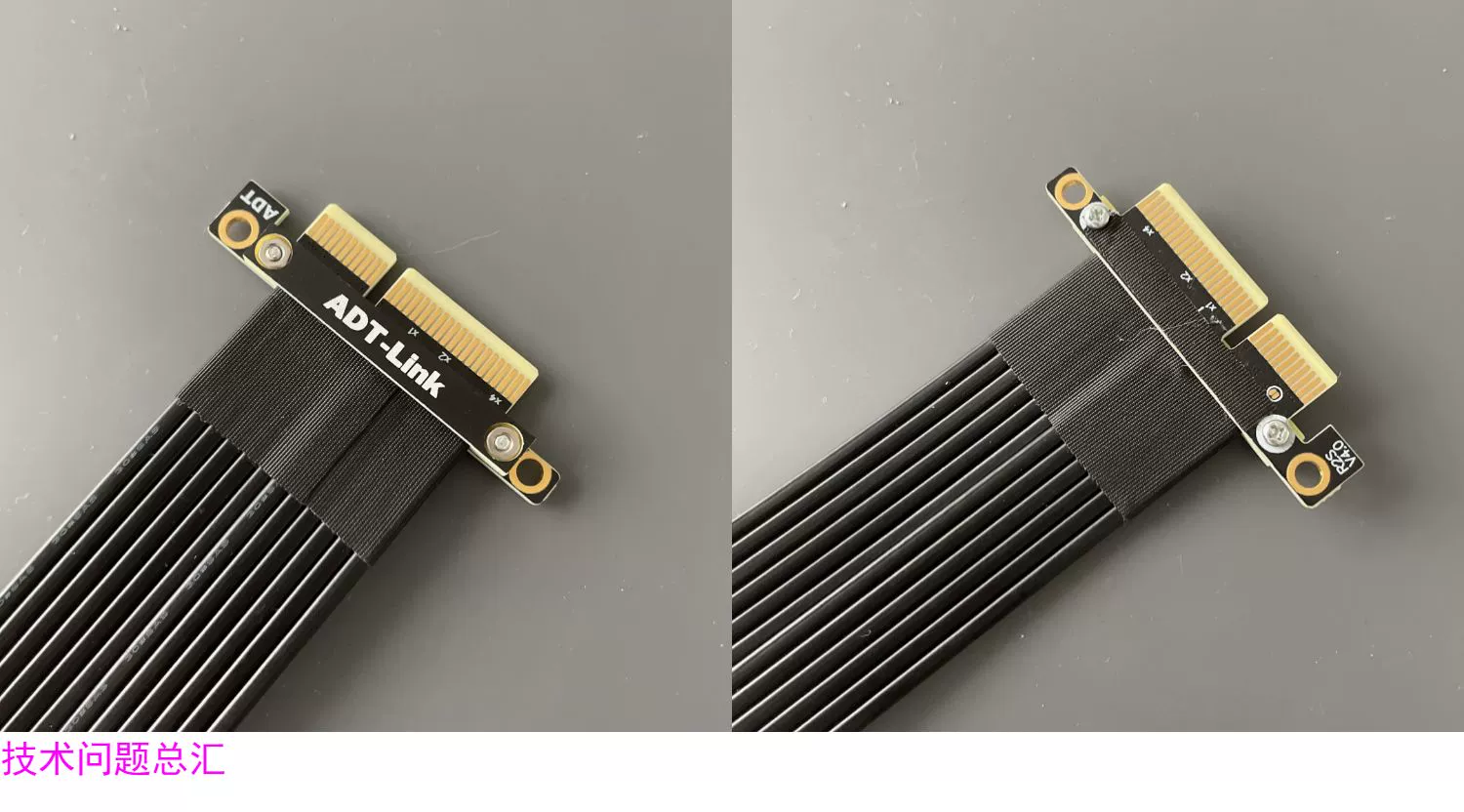

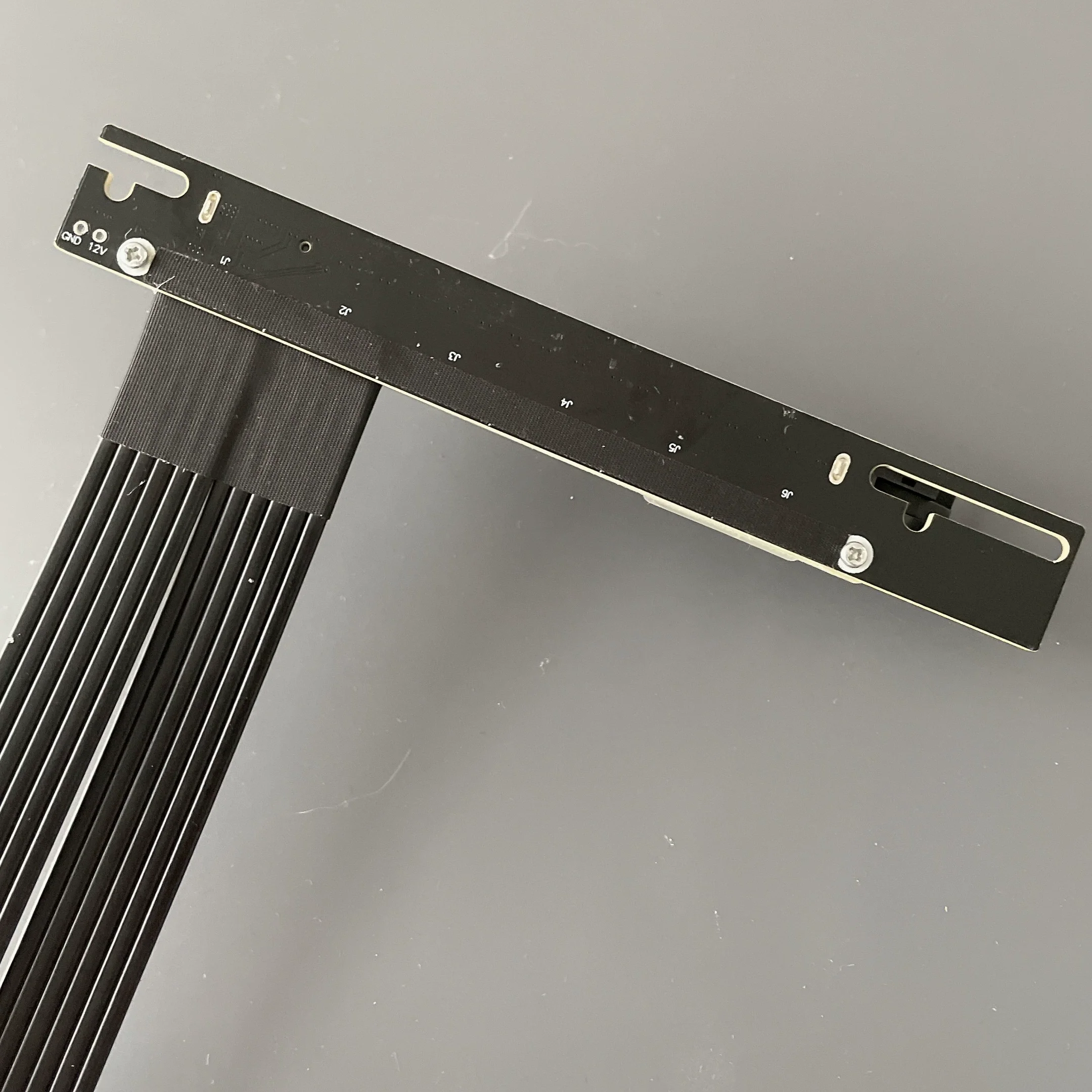

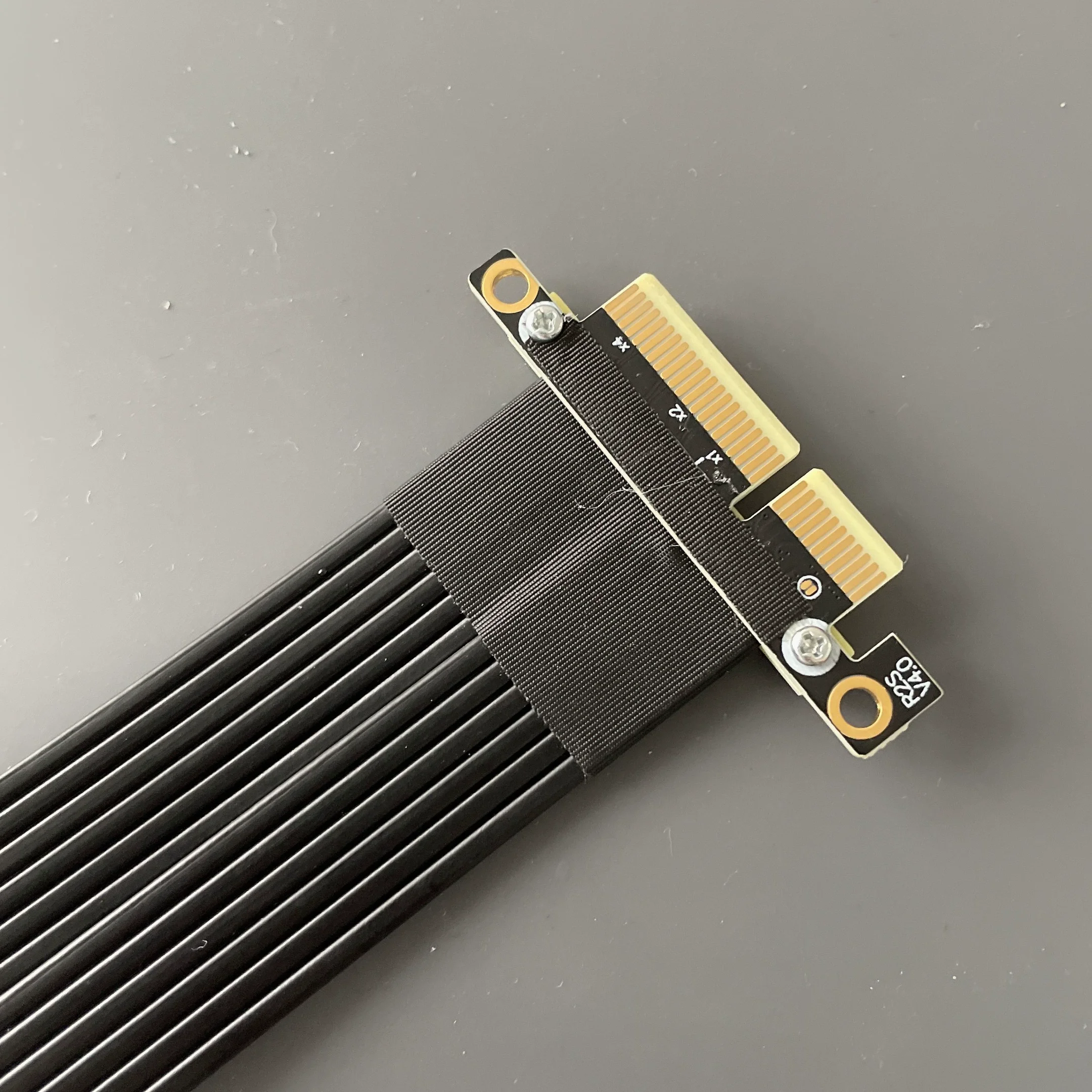

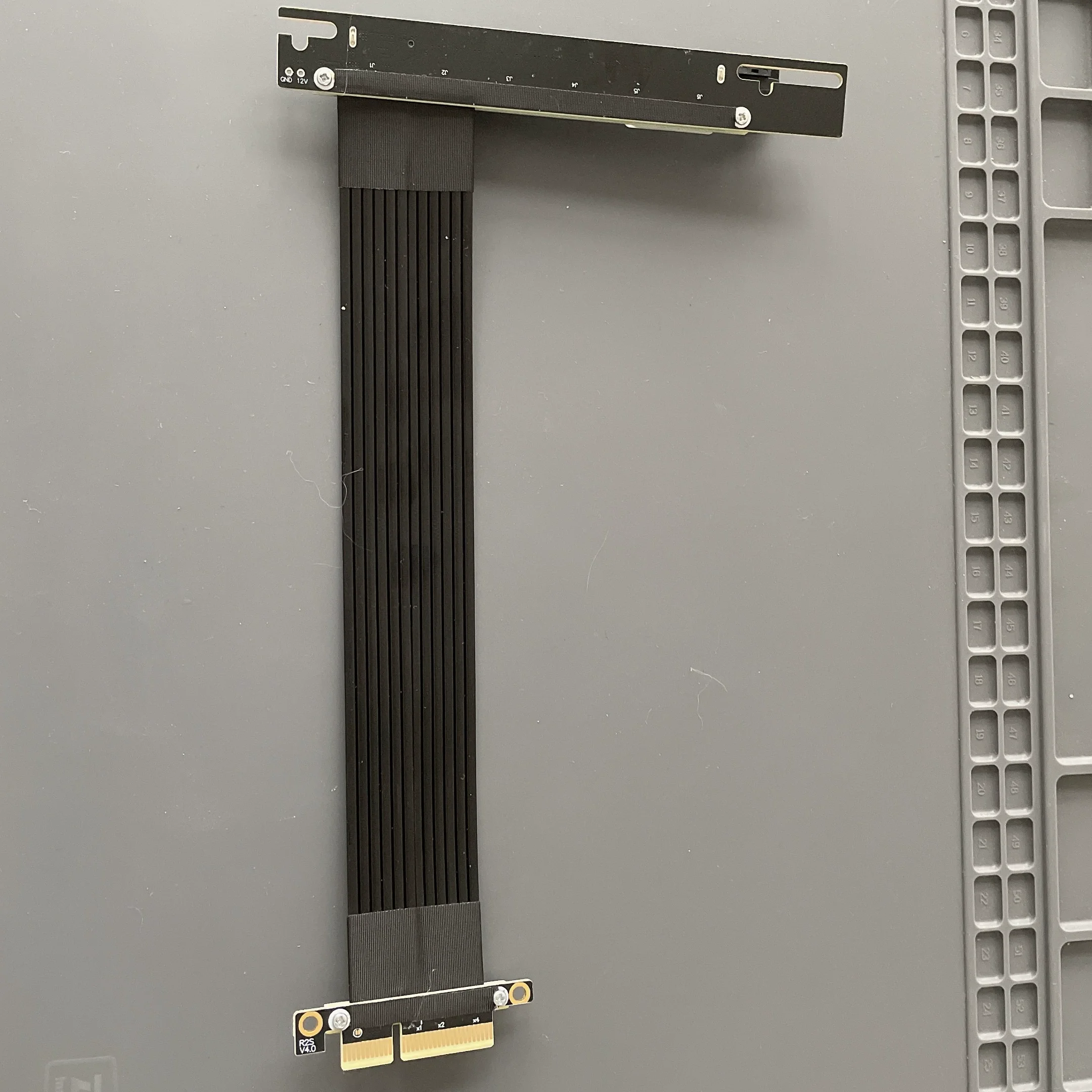

Foto:

Archivos:

Si desea obtener Archivos STEP y PDF de modelo 3D, póngase en contacto con el servicio al cliente.
