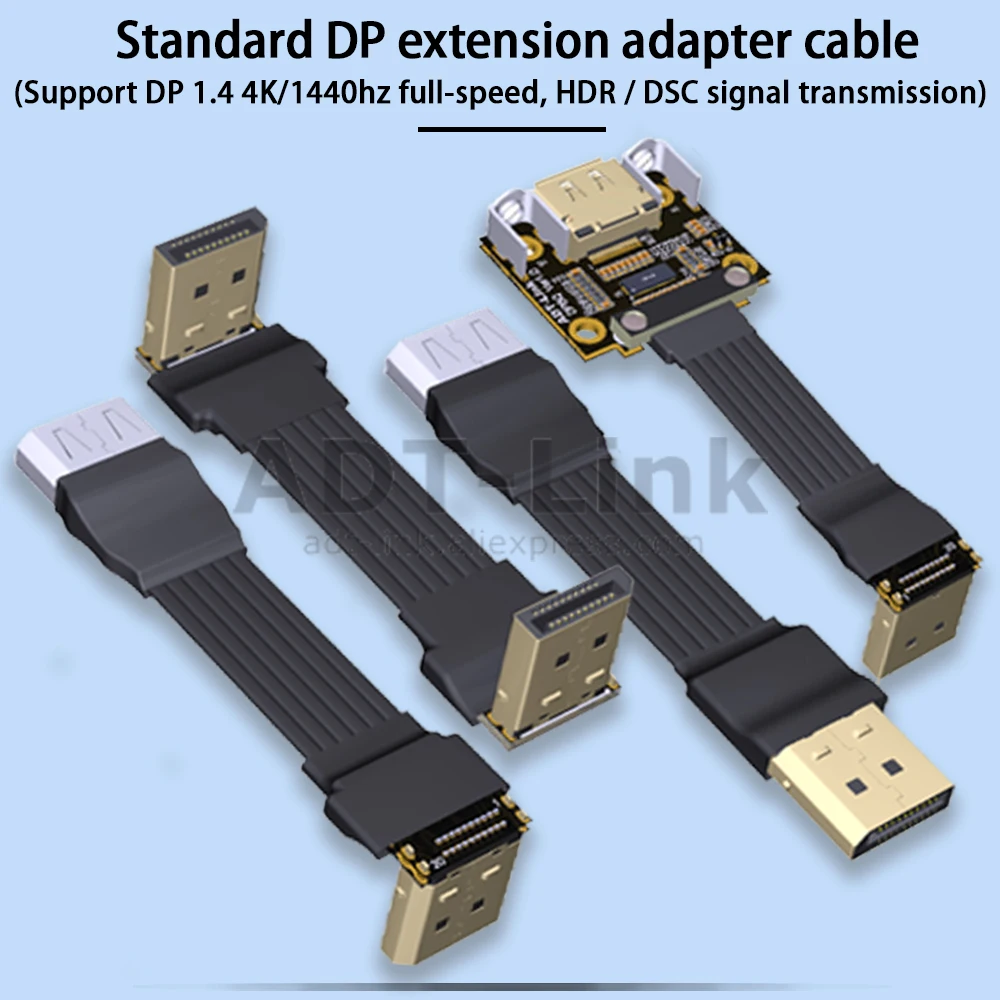

Cable DisplayPort 1,4 blindado 4K HDR 165Hz adaptador de puerto de pantalla para Video PC portátil TV DP a DP 1,4 Extensor de cinta Displayport

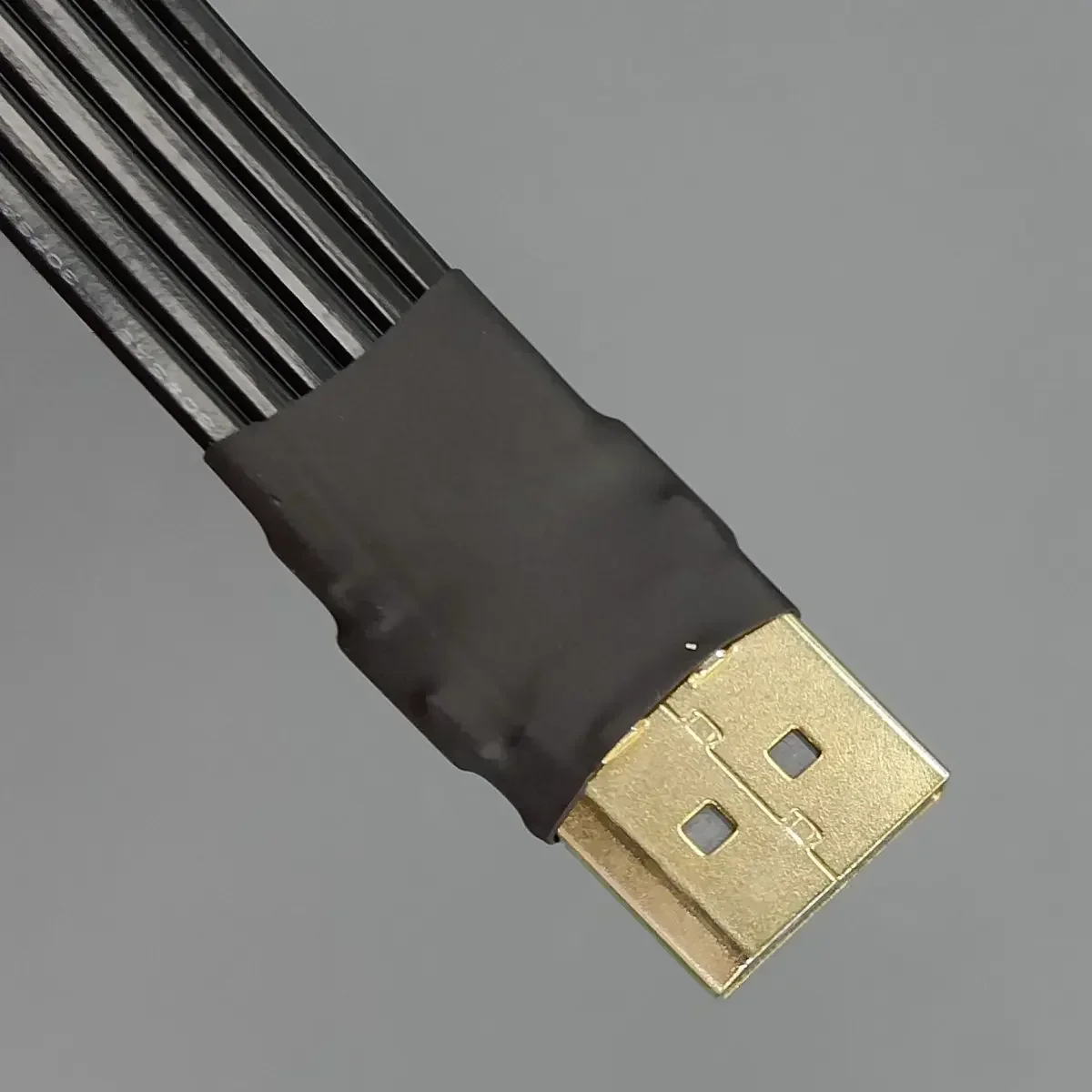

Cable plano ADT-Link DP a DP (Displayport 1,4)
Nombre de la marca: ADT-LINK
Nombre del producto: cable de extensión DP estándar (interfaz DP grande a interfaz DP grande)
Modelo del producto: serie DPP
Longitud del cable: 3 ~ 300 cm, la longitud se puede personalizar
Aplicación: Para tarjeta de vídeo, extensión de tarjeta gráfica
Especificaciones del producto: compatible con la versión DP1.4, compatible con transmisión de señal HDR/DSC
Frecuencia de Actualización: 1080P-240Hz, 2K-144/165Hz, 4K-144Hz
Transmisión de audio: 32 bit/1536kHz
Temperatura de trabajo: -20 °C ~ 80 °C
Consejos de adquisición: asegúrese de comprar 1 ~ 2 muestras primero y luego compre a granel después de probarlas y verificar que sean correctas.
Restricción de compra: Este producto está diseñado para conectarse a dispositivos internos integrados. No es adecuado para uso externo general. Se limita al ingeniero del producto especificar la compra. Los compradores individuales no deben realizar un pedido de compra. Este producto tiene una estructura frágil y no es adecuado para uso civil. No es fácil de usar para fines generales y no admite devoluciones ni cambios. Por favor, considérelo cuidadosamente antes de realizar un pedido.
Nota: el cable de extensión no admite dos o más cables DP conectados en serie. Si conecta más de dos cables DP en serie, la señal se atenuará. Es posible que no se use normalmente.

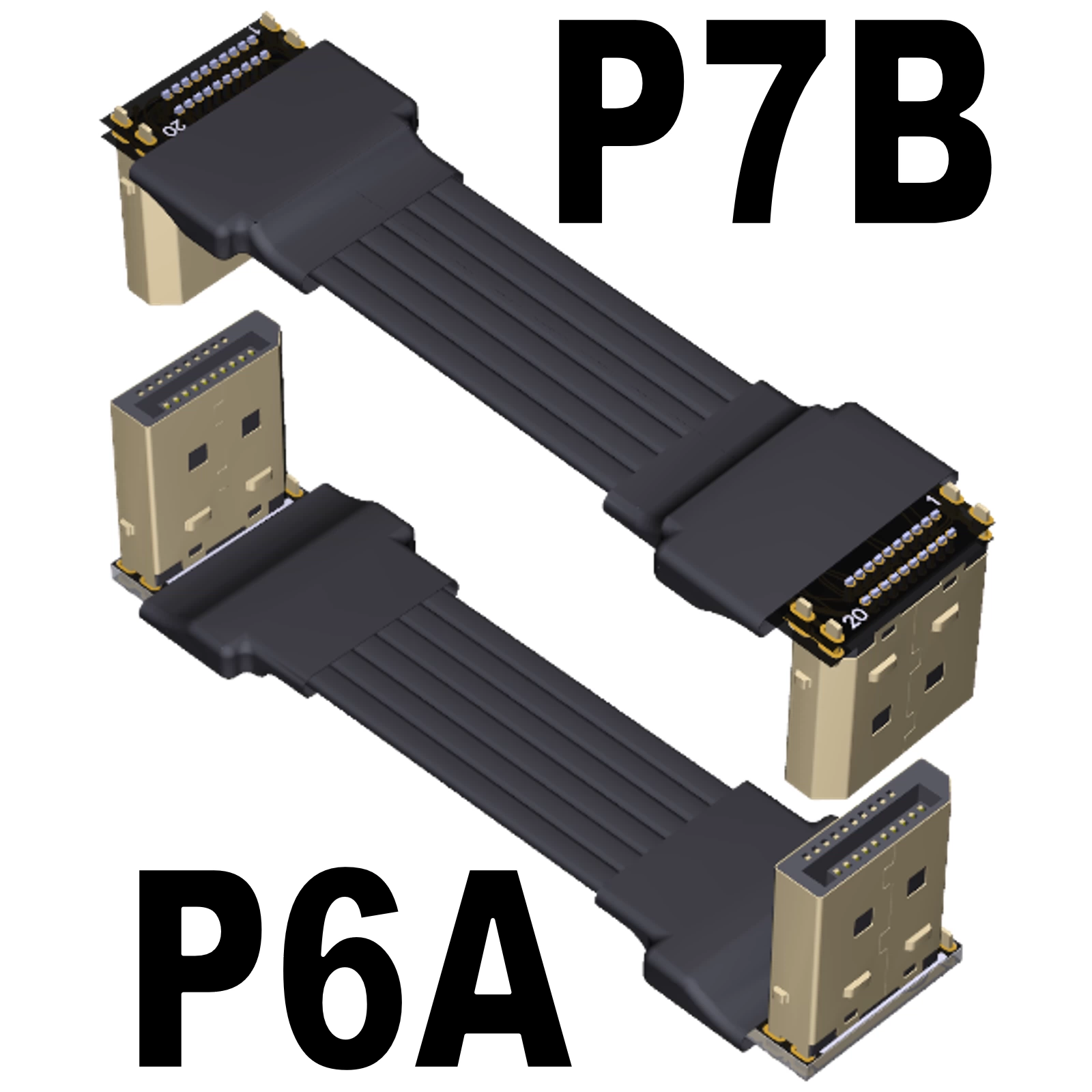

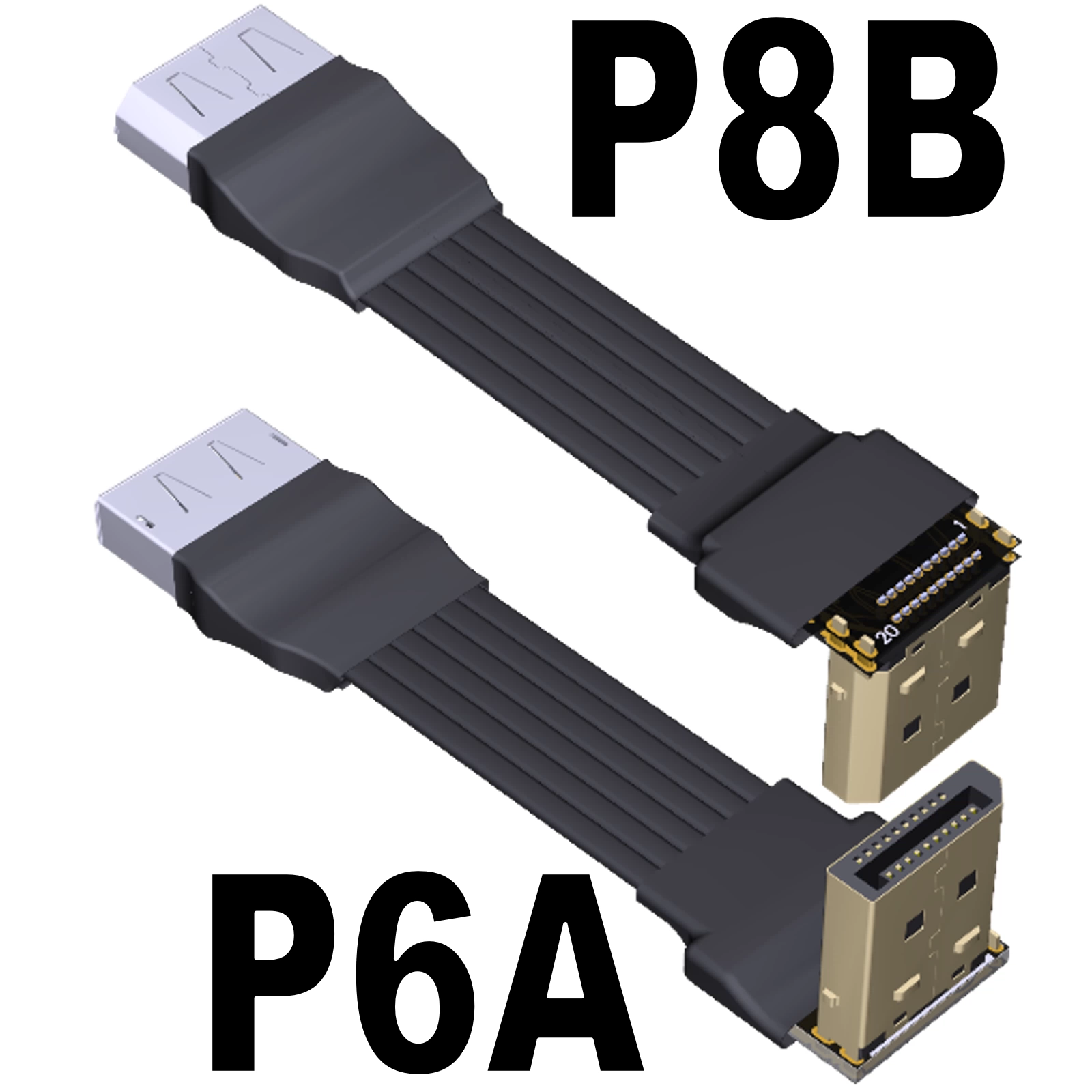

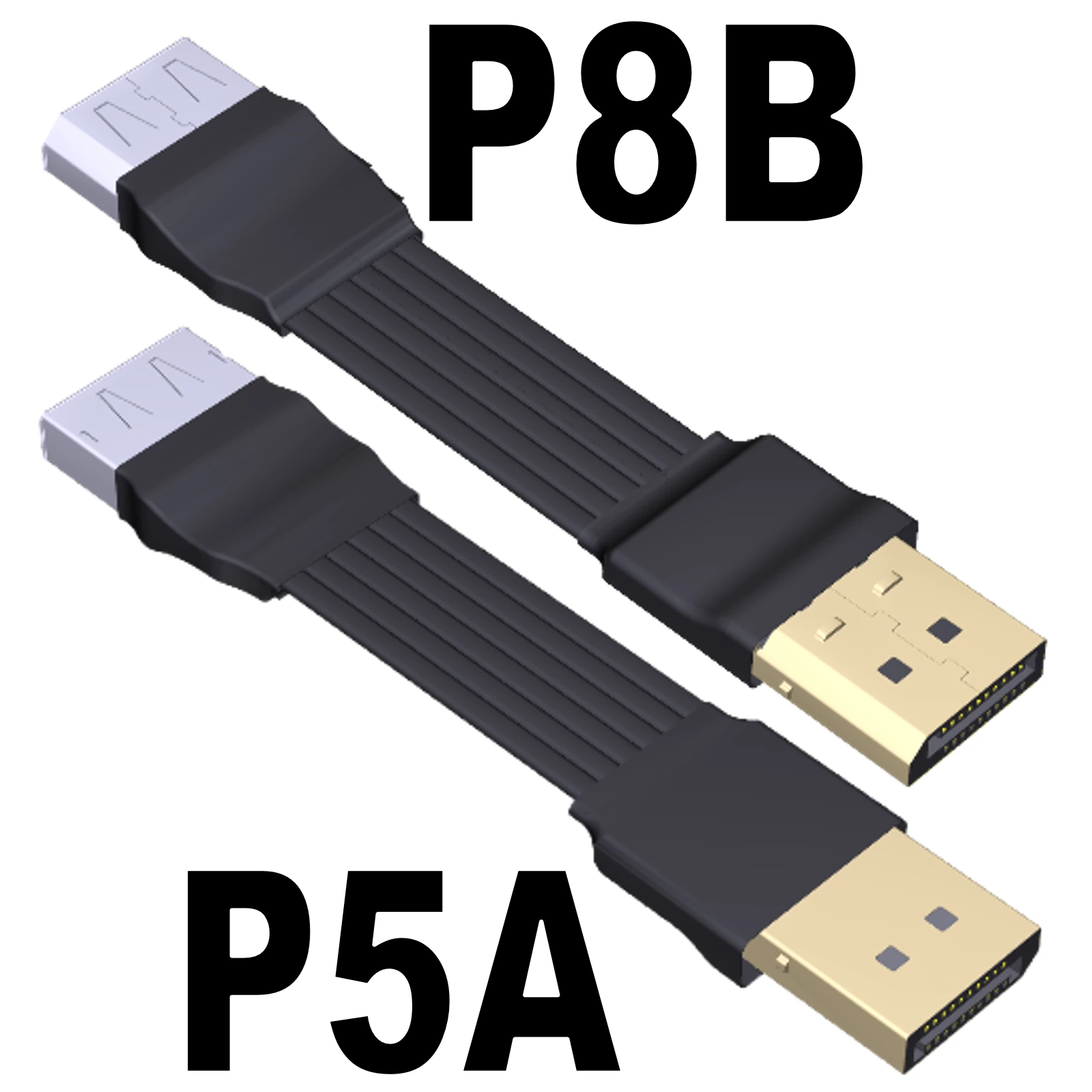

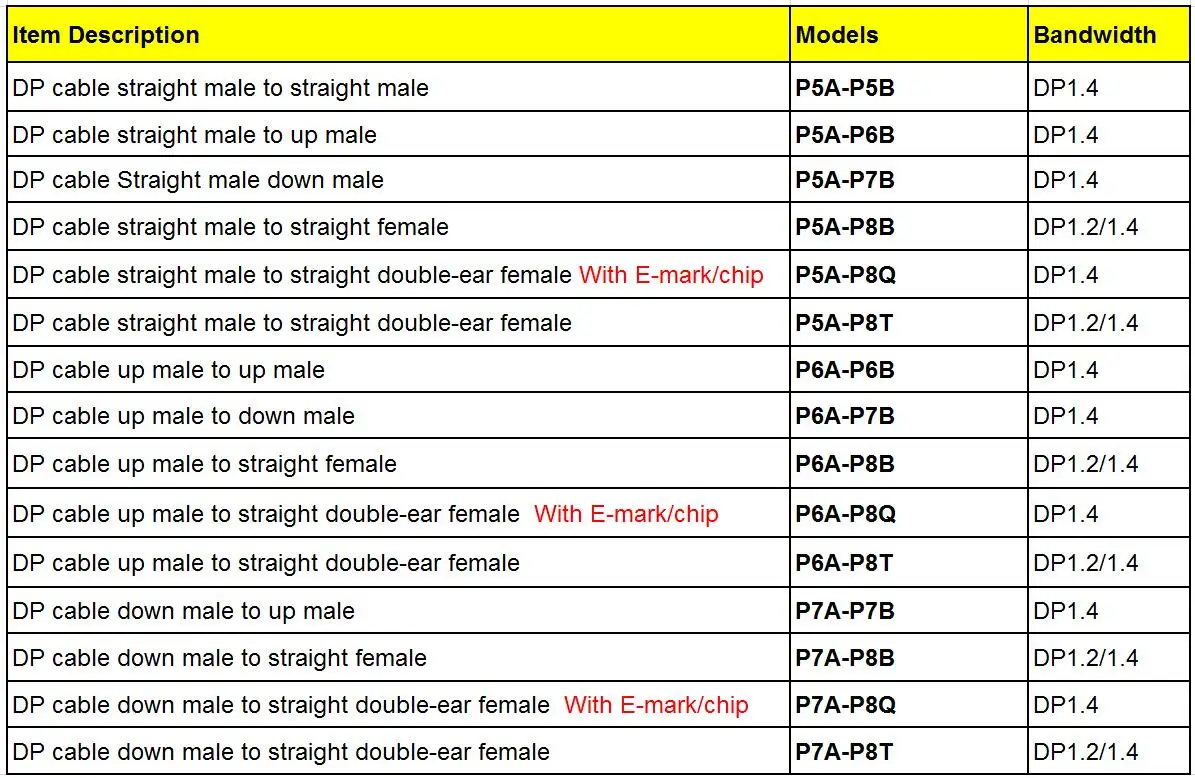

Descripción del número de pieza de la serie ADT DPP:
**Nota 1:**DP8B y DP8T no tienen E-mark/chip. Después de conectar dos líneas DP en serie, es posible que la atenuación de la señal no cumpla con la velocidad máxima de DP1.4. DP8Q con E-mark/chip, la tecnología de chip activo puede mejorar la señal, admite DP1.4 a velocidad completa
**Nota 2:**El cable de extensión no admite 2 transferencias, es decir, la señal se atenuará si dos o más líneas DP están conectadas en serie. El chip sin relé no puede admitir Velocidad máxima DP1.4, y debe reducirse en velocidad y frecuencia para ser utilizado normalmente.

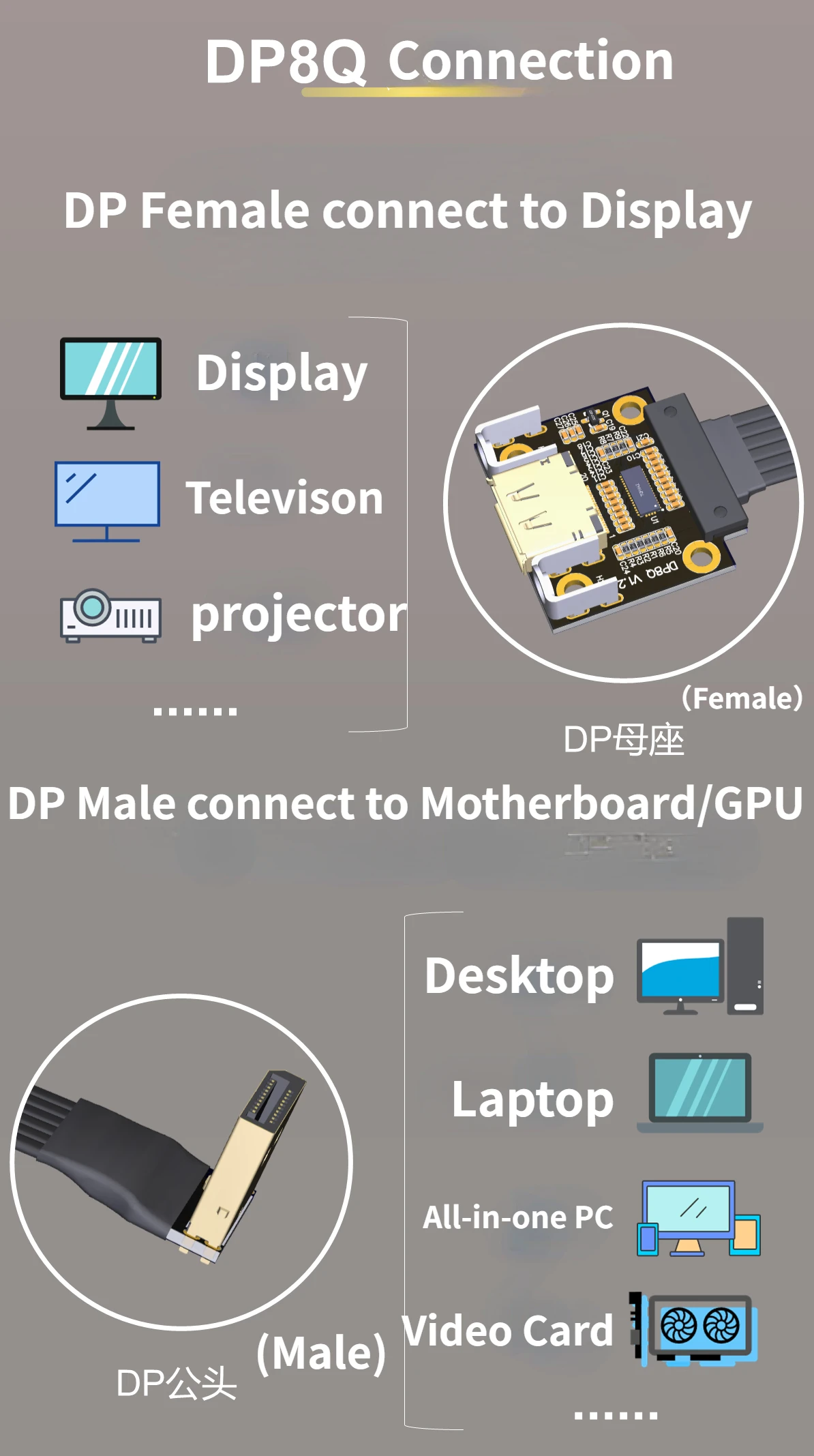

**Nota 3:**El modelo DP8Q con una señal de chip de relé es unidireccional, el extremo hembra debe estar conectado a la pantalla, el otro extremo de la cabeza macho debe estar conectado a la placa base o tarjeta de video

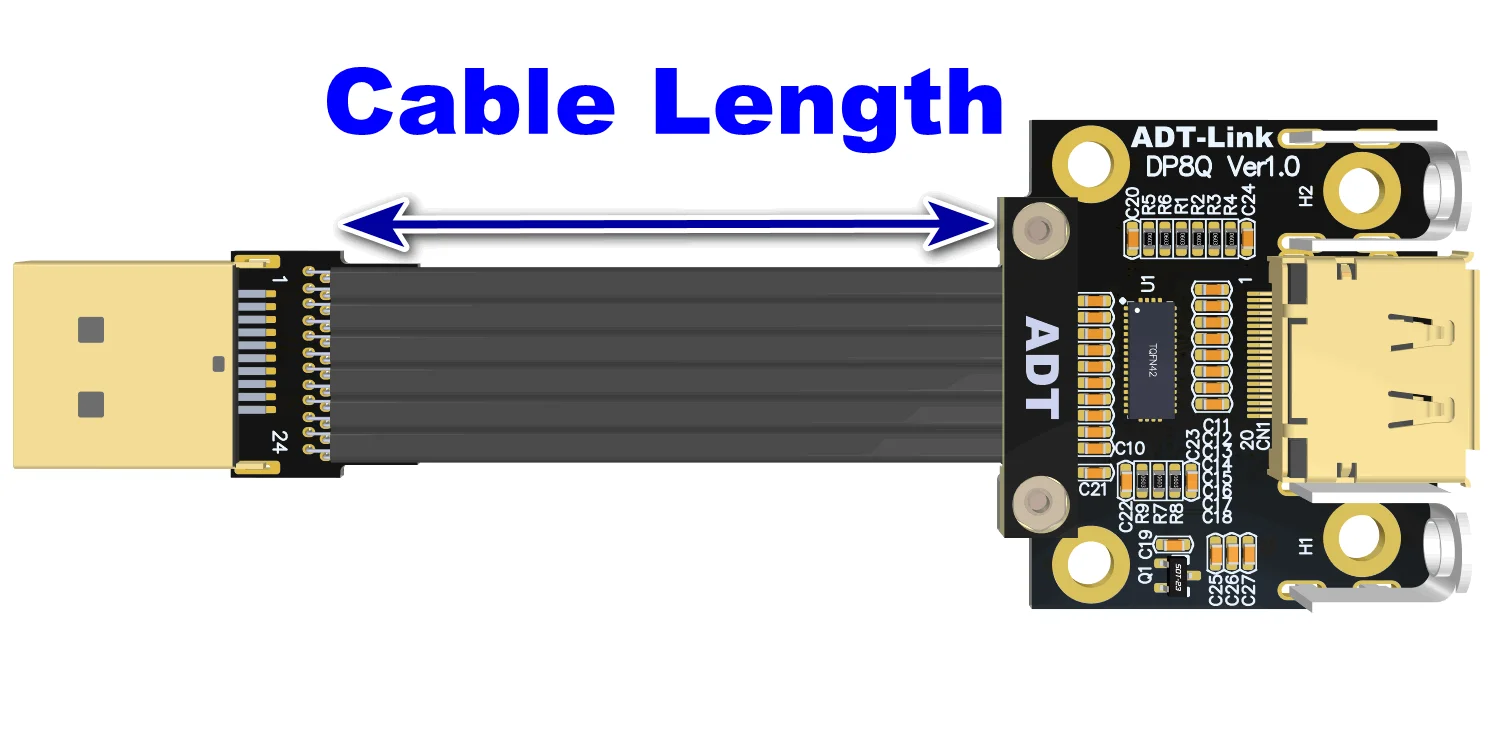

1) Descripción de la longitud del cable:
La Longitud del cable en nuestra tienda se refiere a la parte del cable, excluyendo PCB y conectores. Si incluye PCB y conector, añada unos 4cm. Por lo tanto, la longitud total es de aproximadamente 9cm, consulte la dimensión de 5cm en la siguiente figura.
**2) ¿Hay algún blindaje EMI para el cable?**El extensor utiliza los materiales más novedosos para el blindaje EMI con cinco diseños de cables planos. Esta técnica permite que cada cable esté completamente cubierto por blindaje de interferencia electromagnética con polímero conductor para proteger contra las emisiones entrantes o salientes de frecuencias electromagnéticas, minimizar las perturbaciones y la degradación del rendimiento, y reduce el peso del extensor.

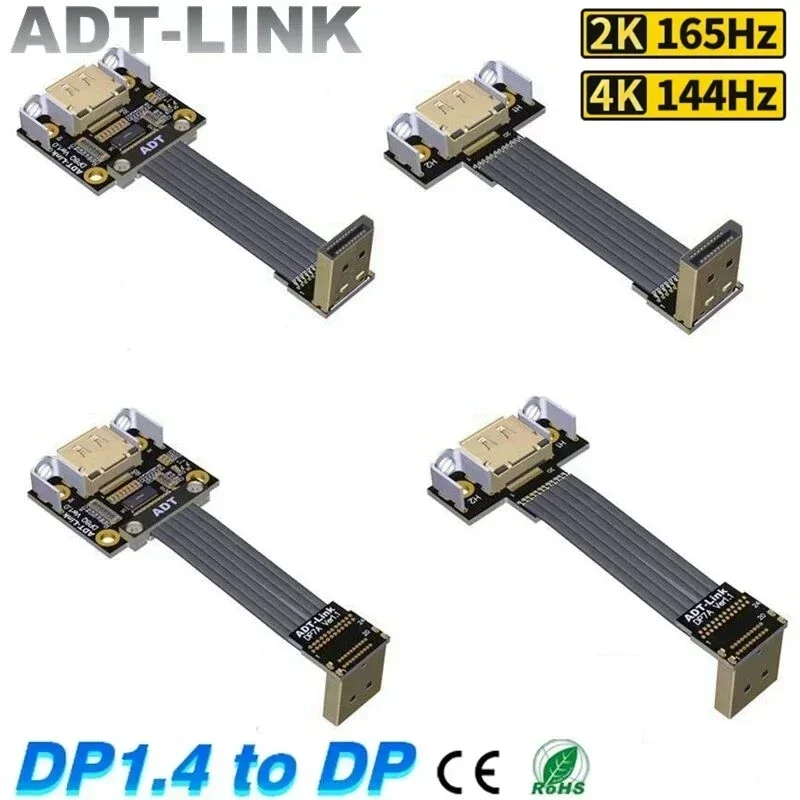

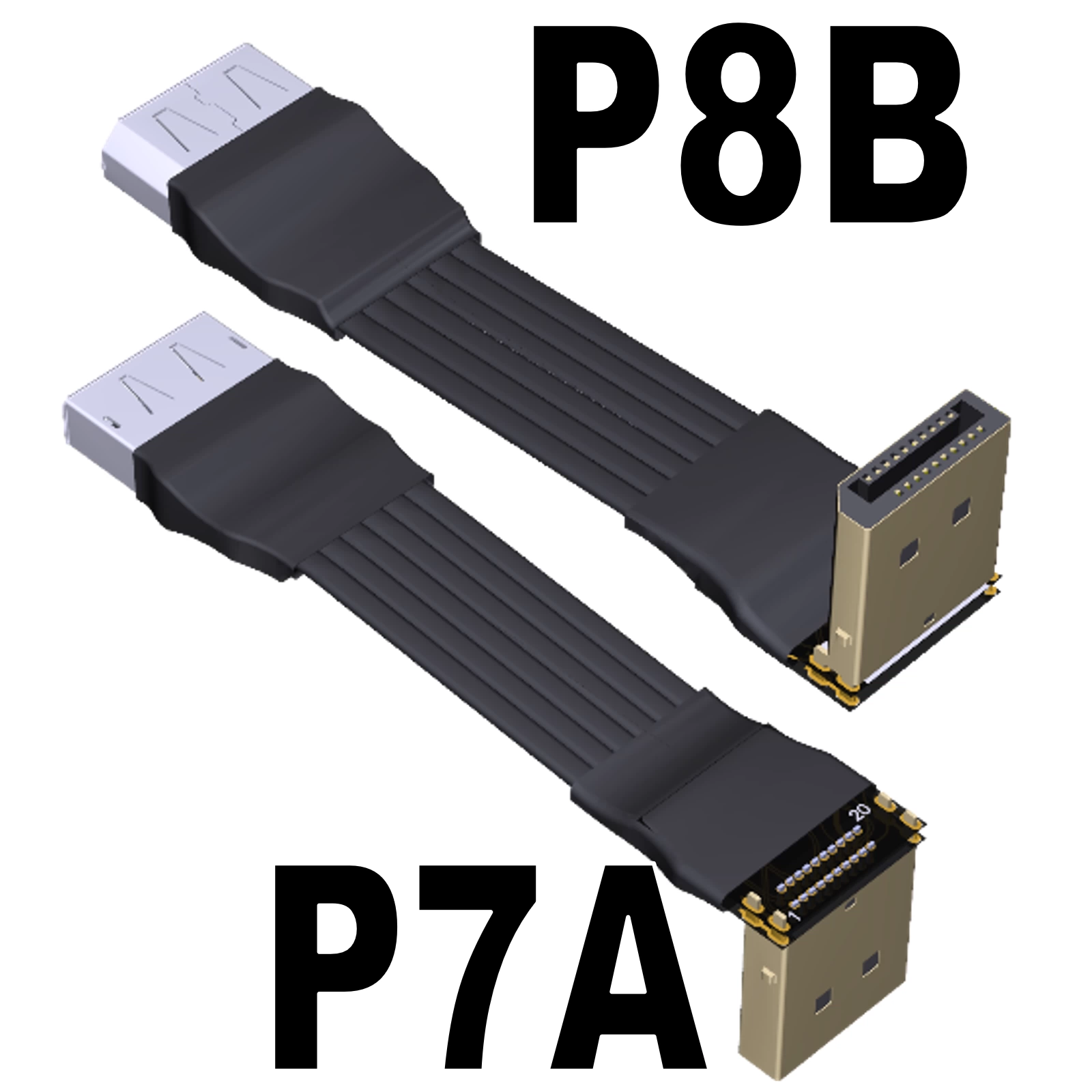

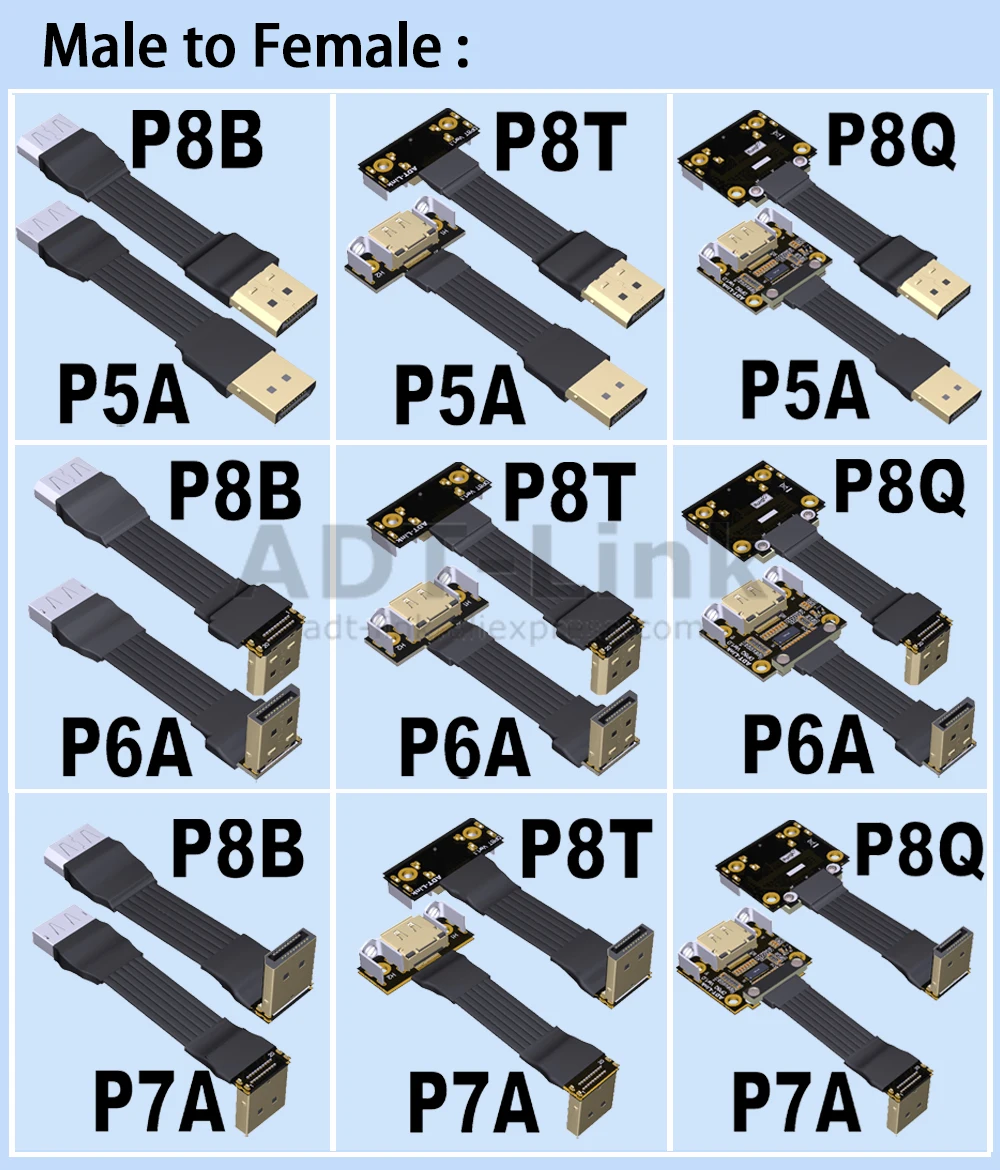

De macho a hembra

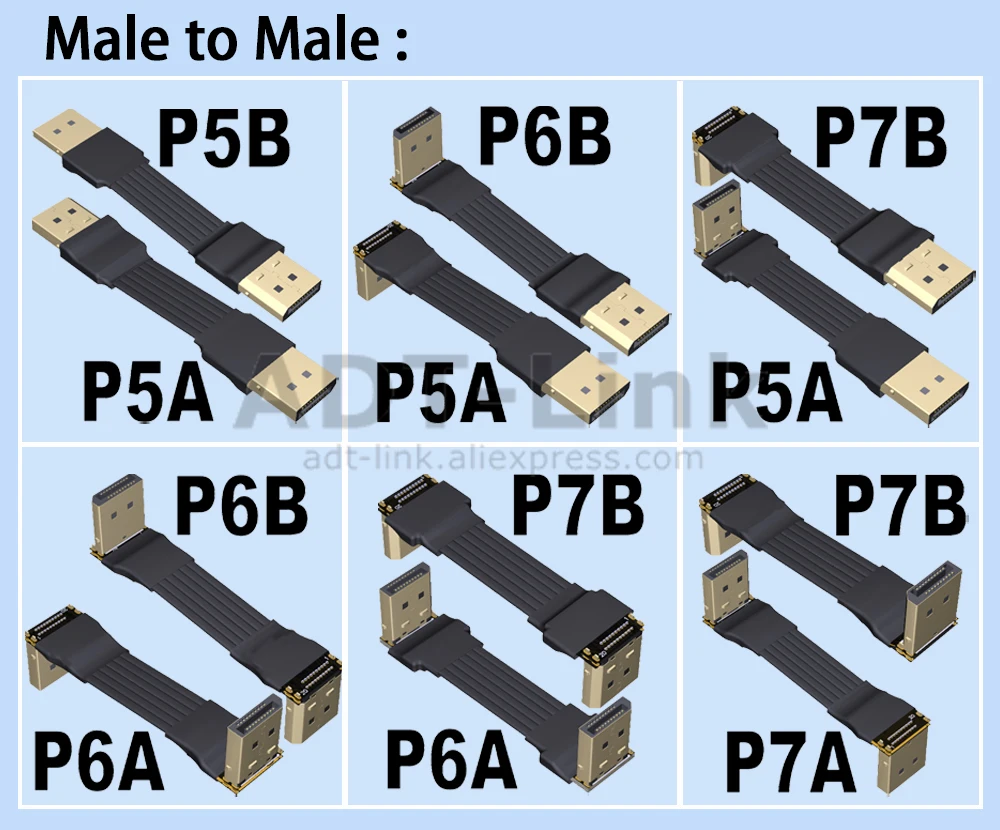

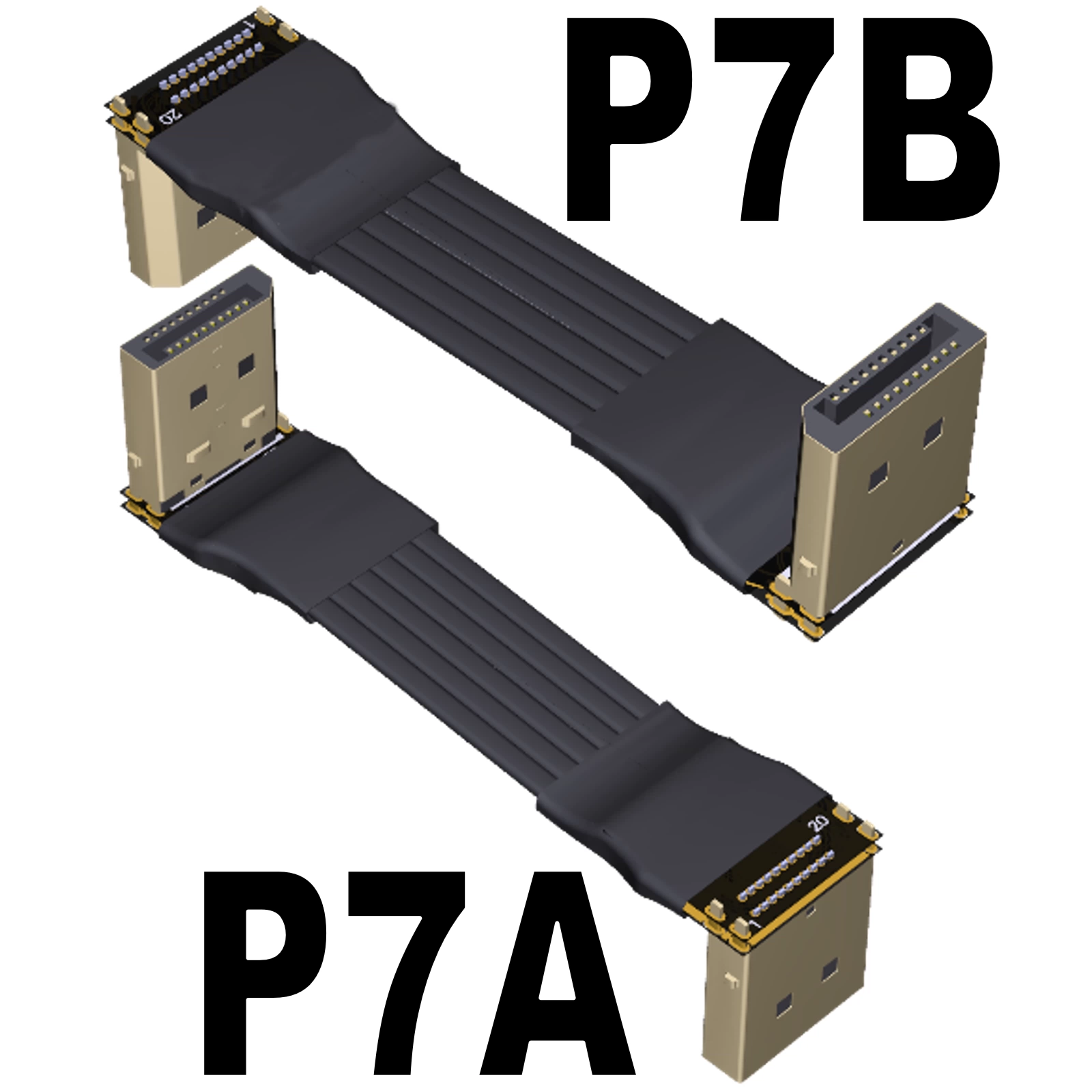

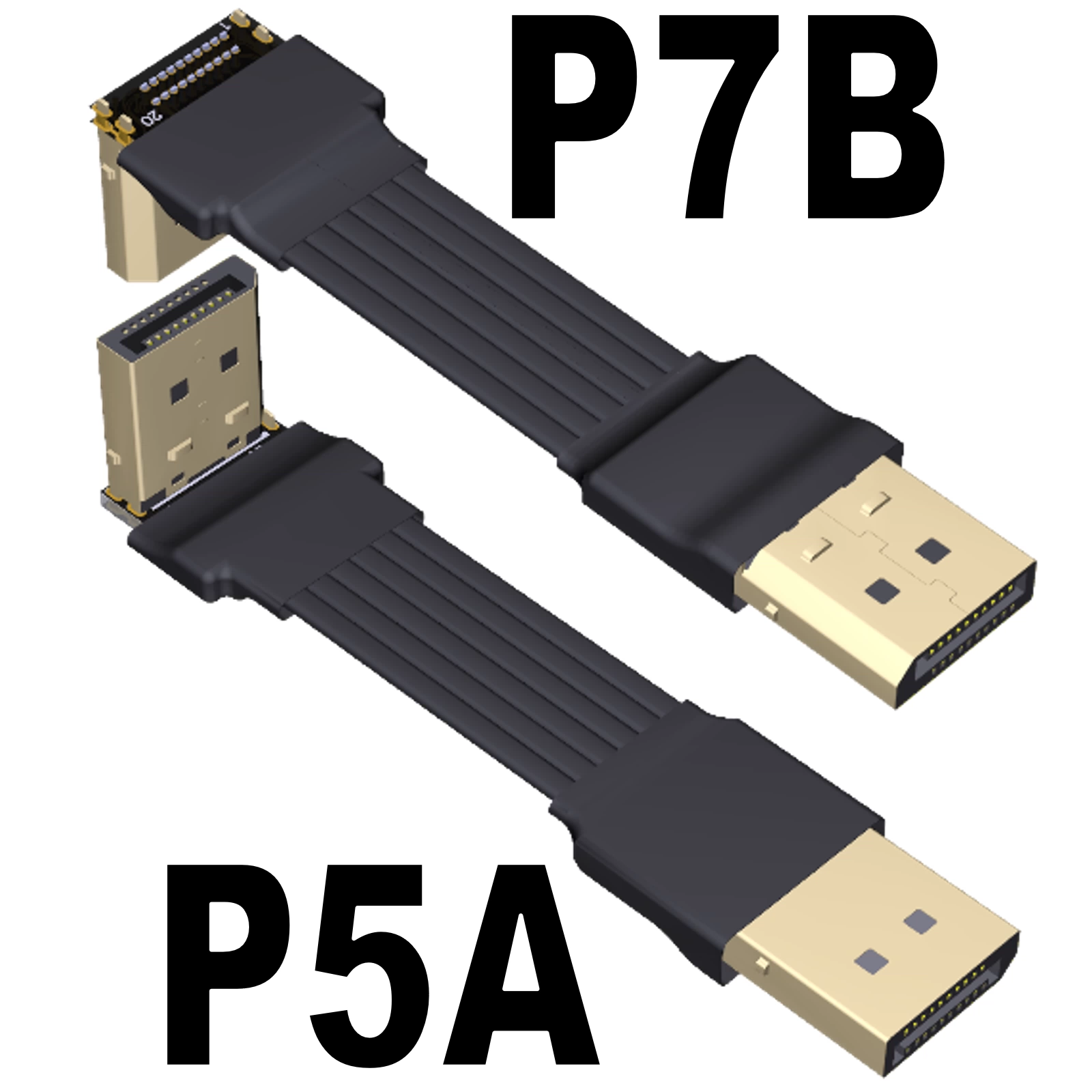

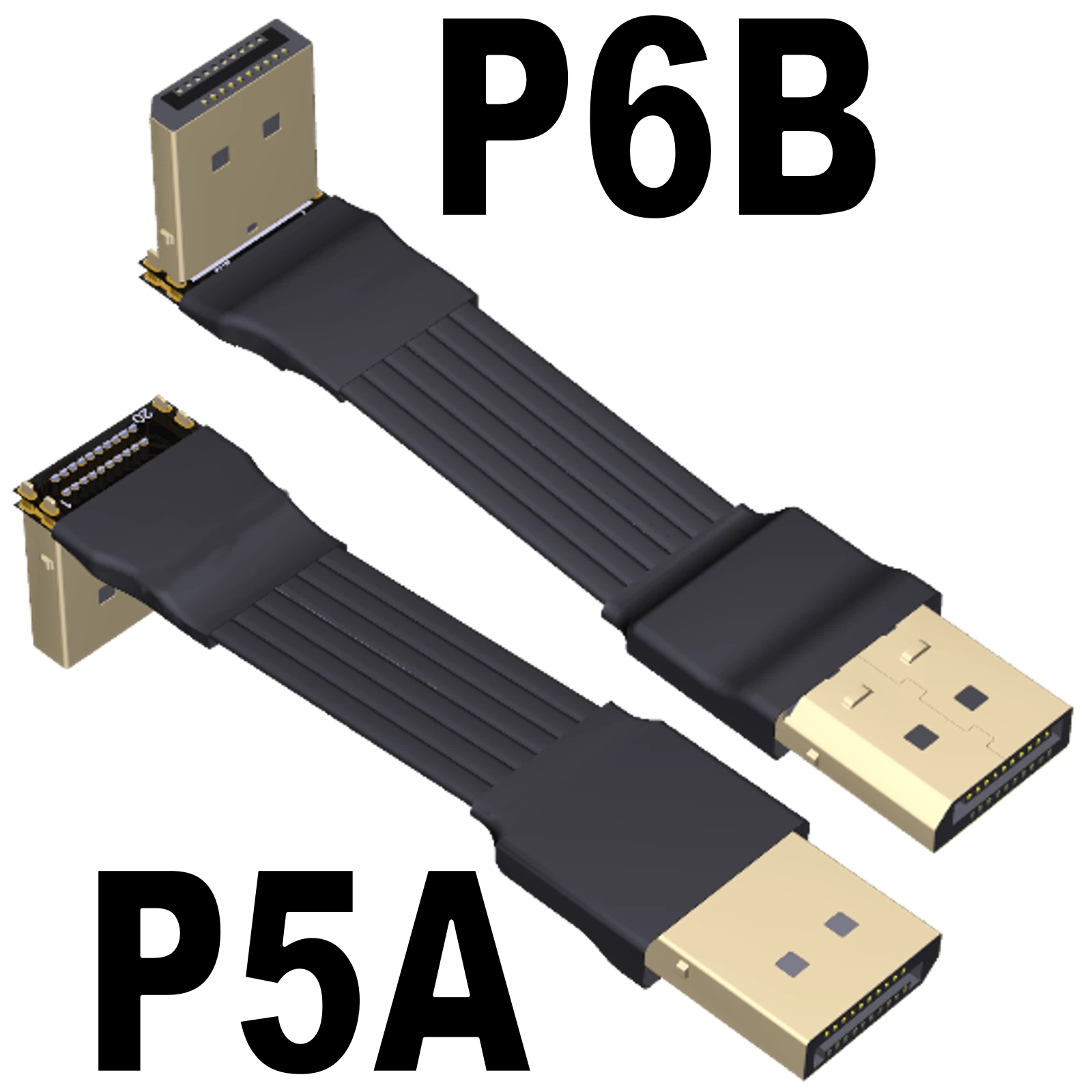

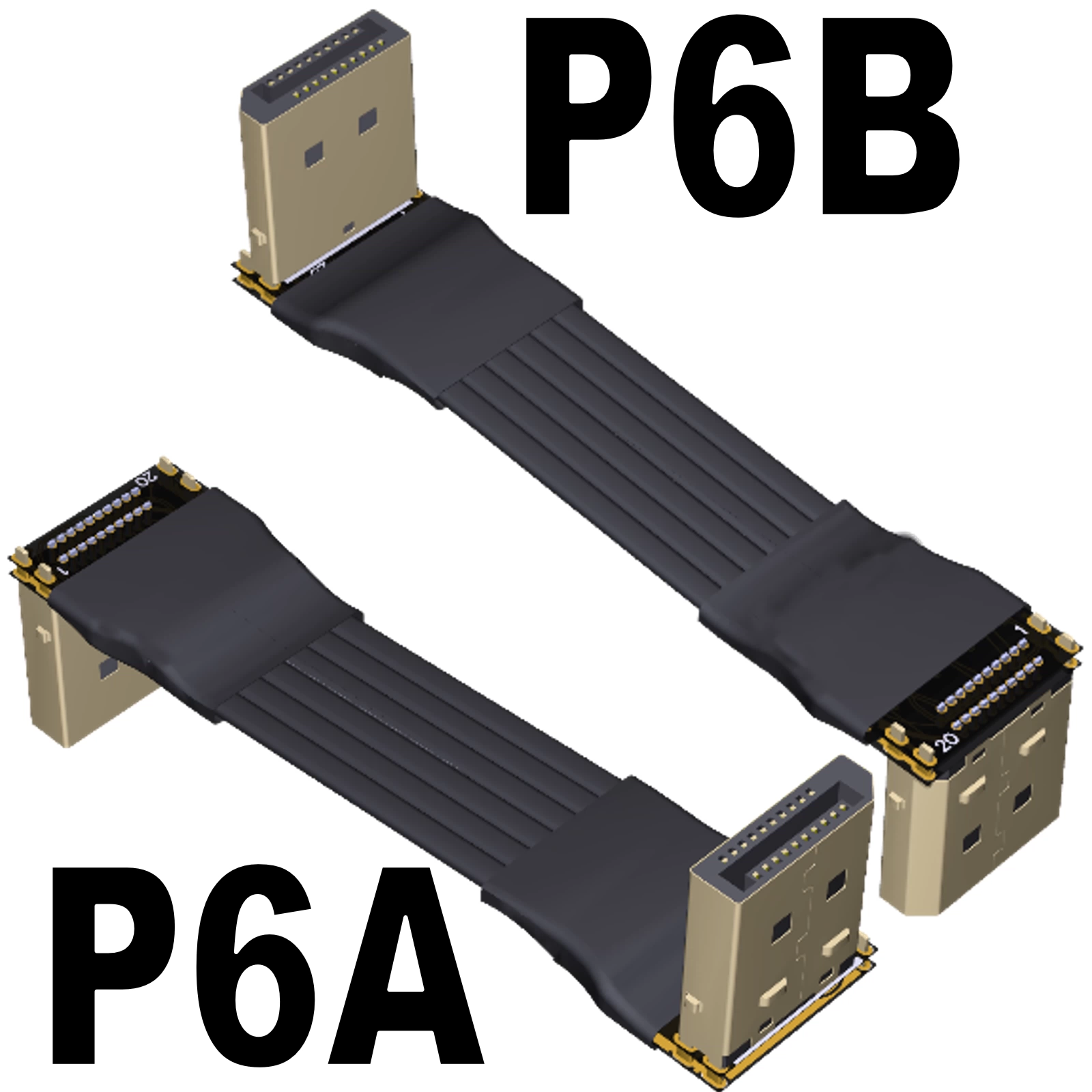

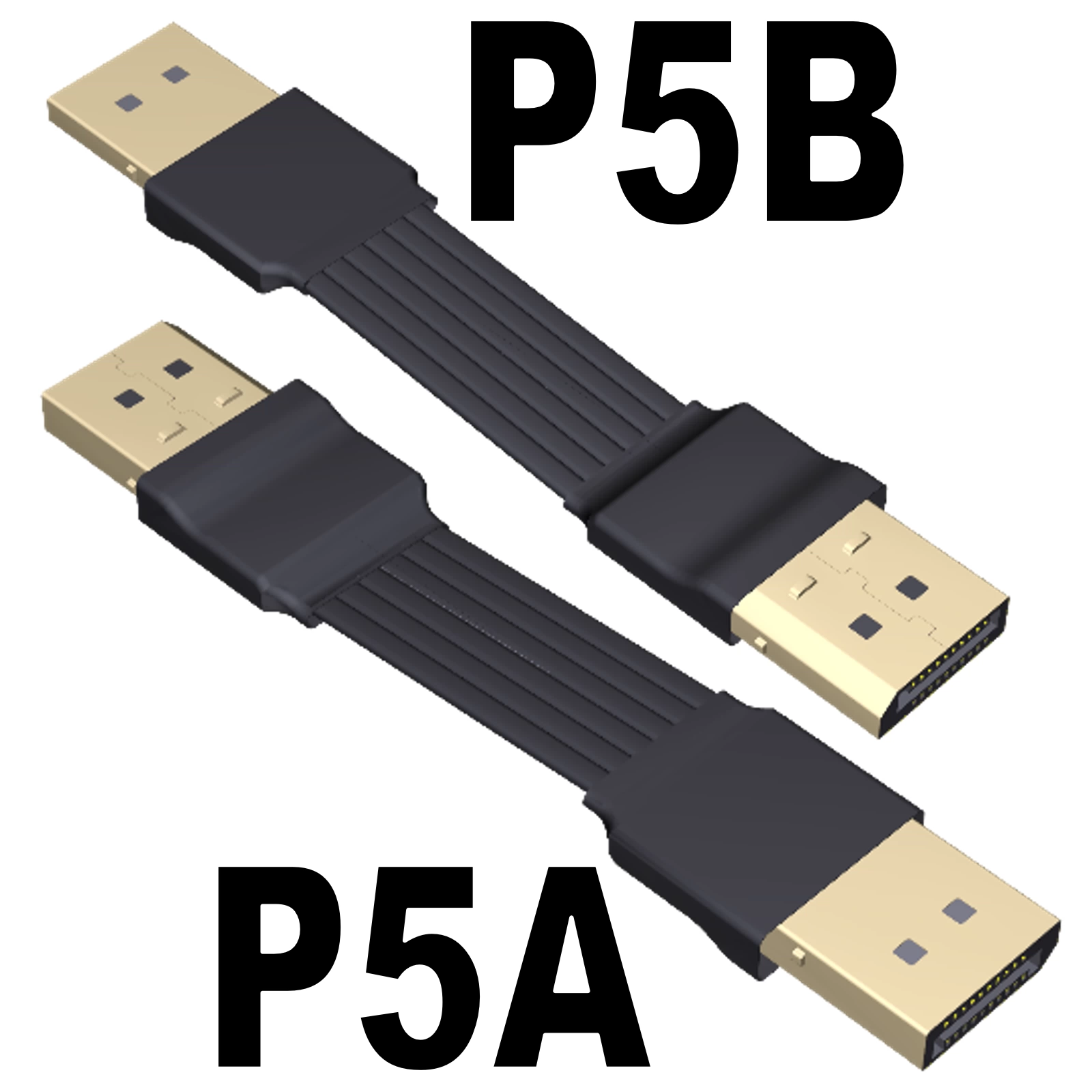

Macho a macho

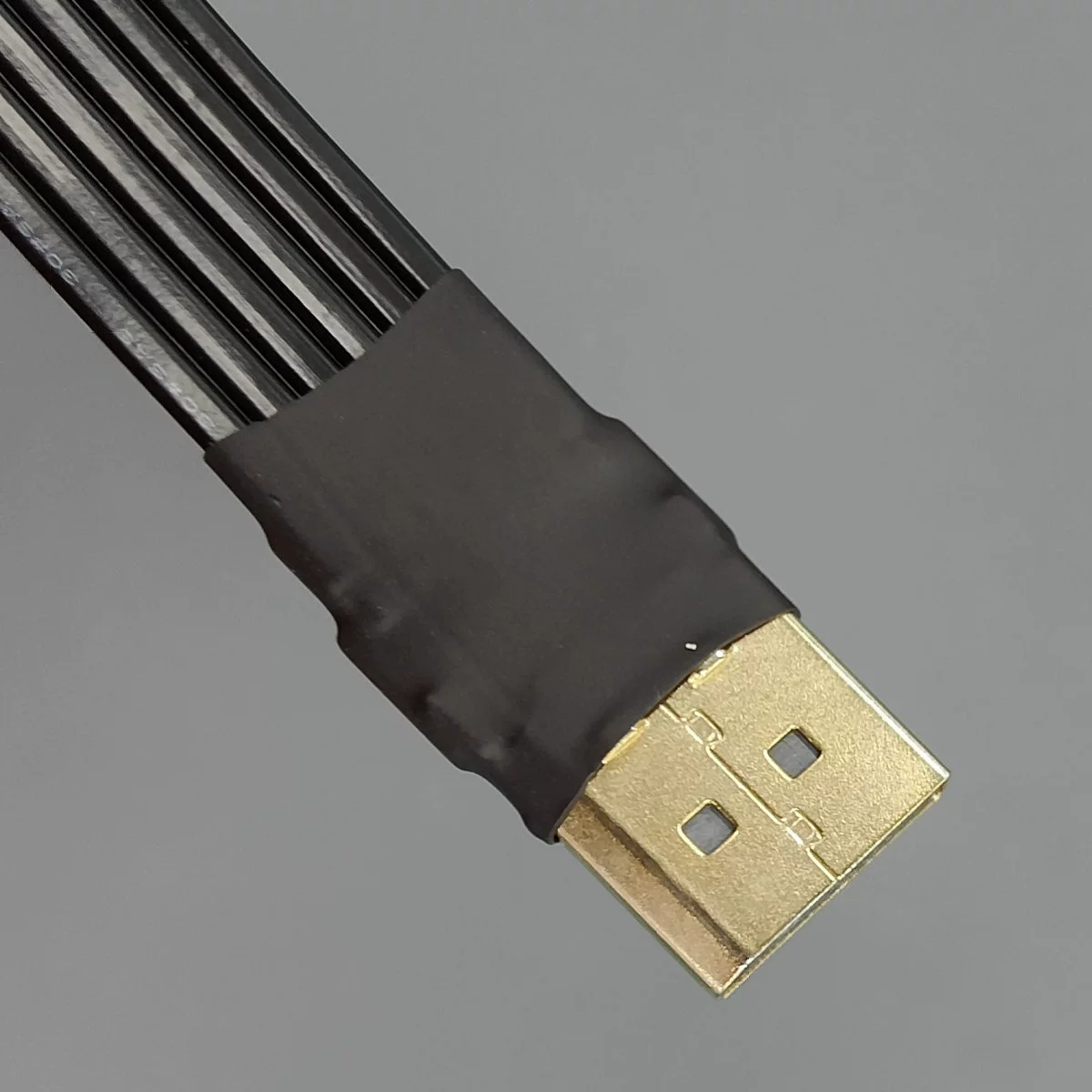

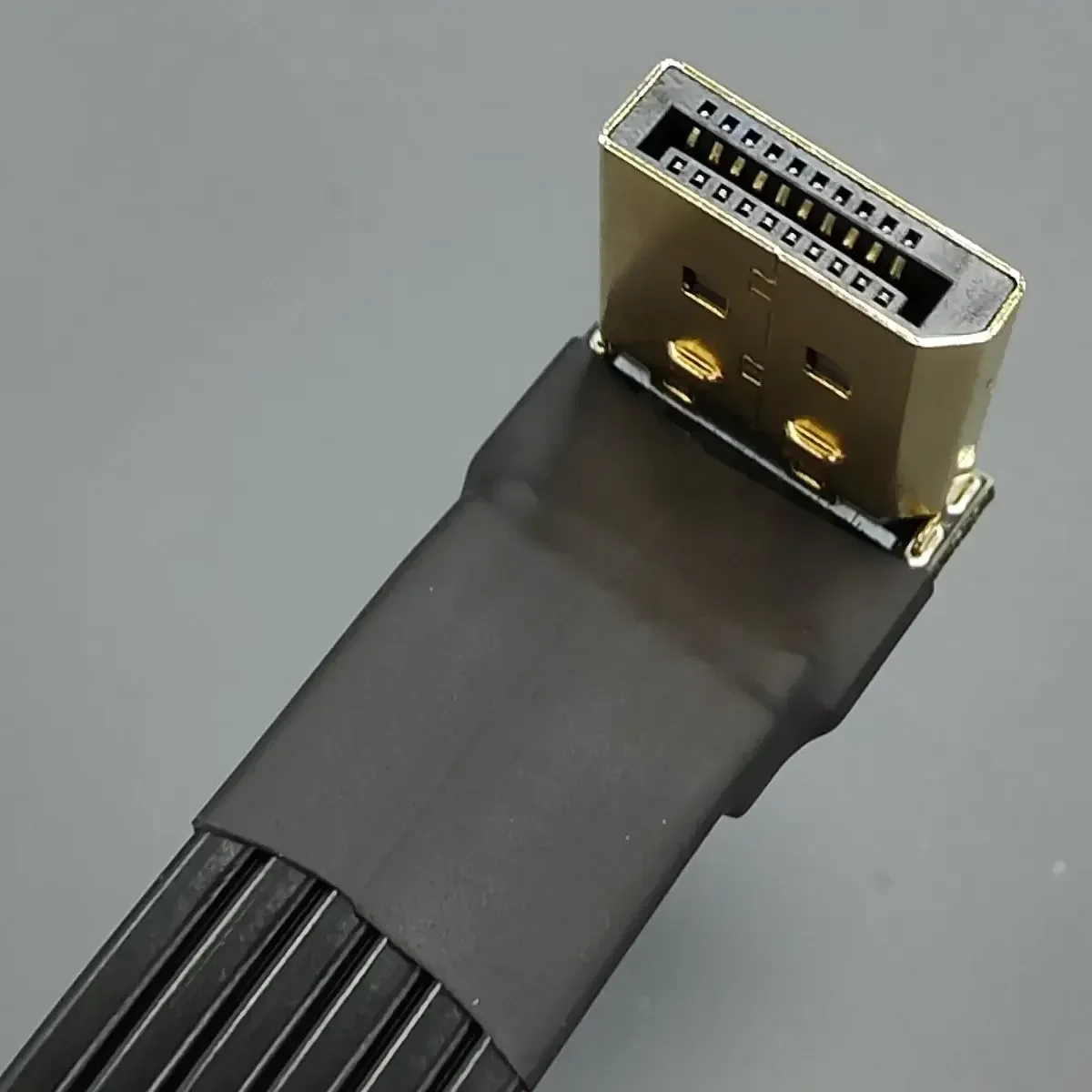

3) ¿El cable es suave? ¿Se puede doblar?

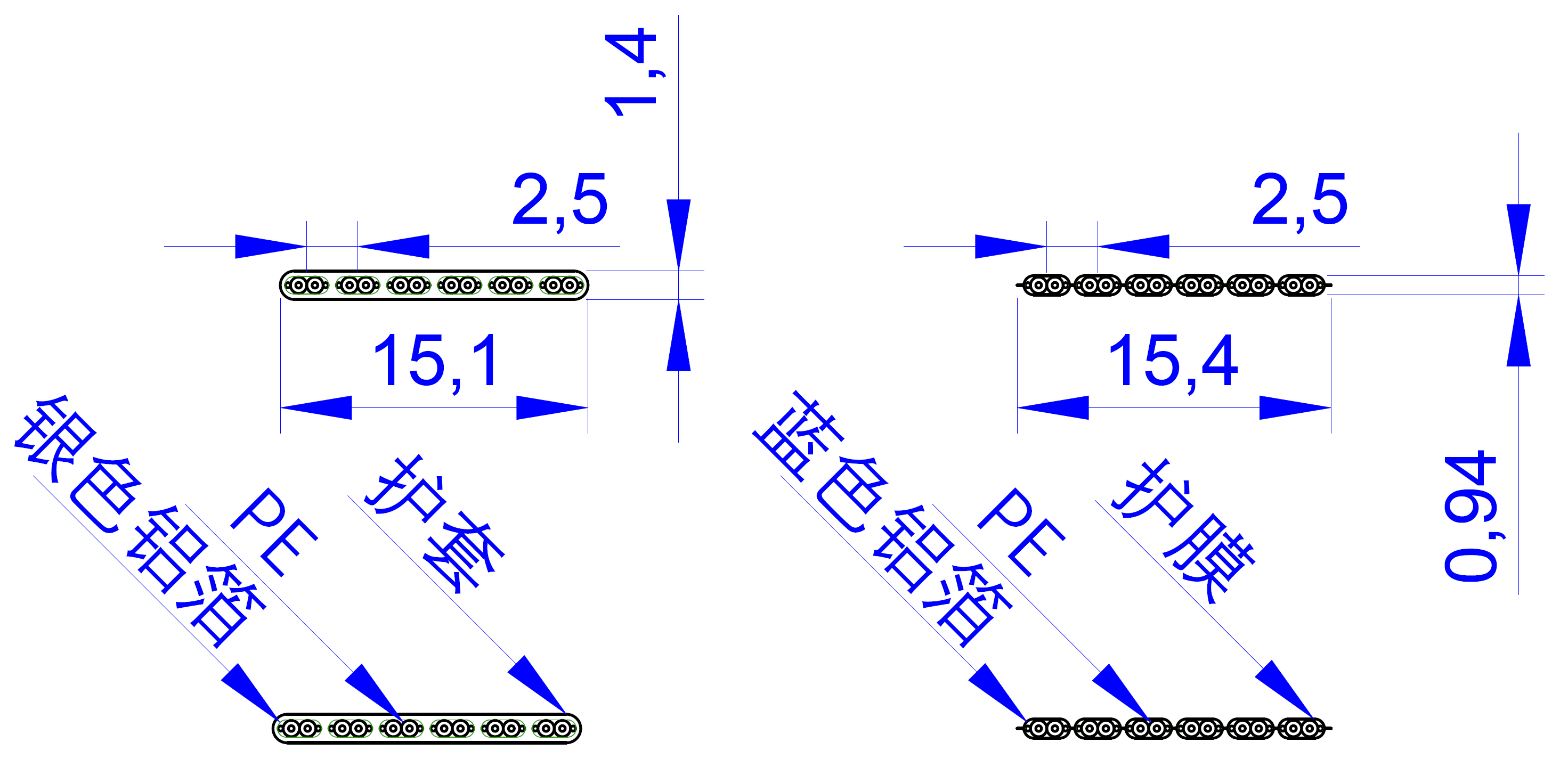

El cable negro tiene un grosor de 1,3mm, el cable plateado tiene un grosor de 1,4mm y el cable azul tiene un grosor de 0,94mm.

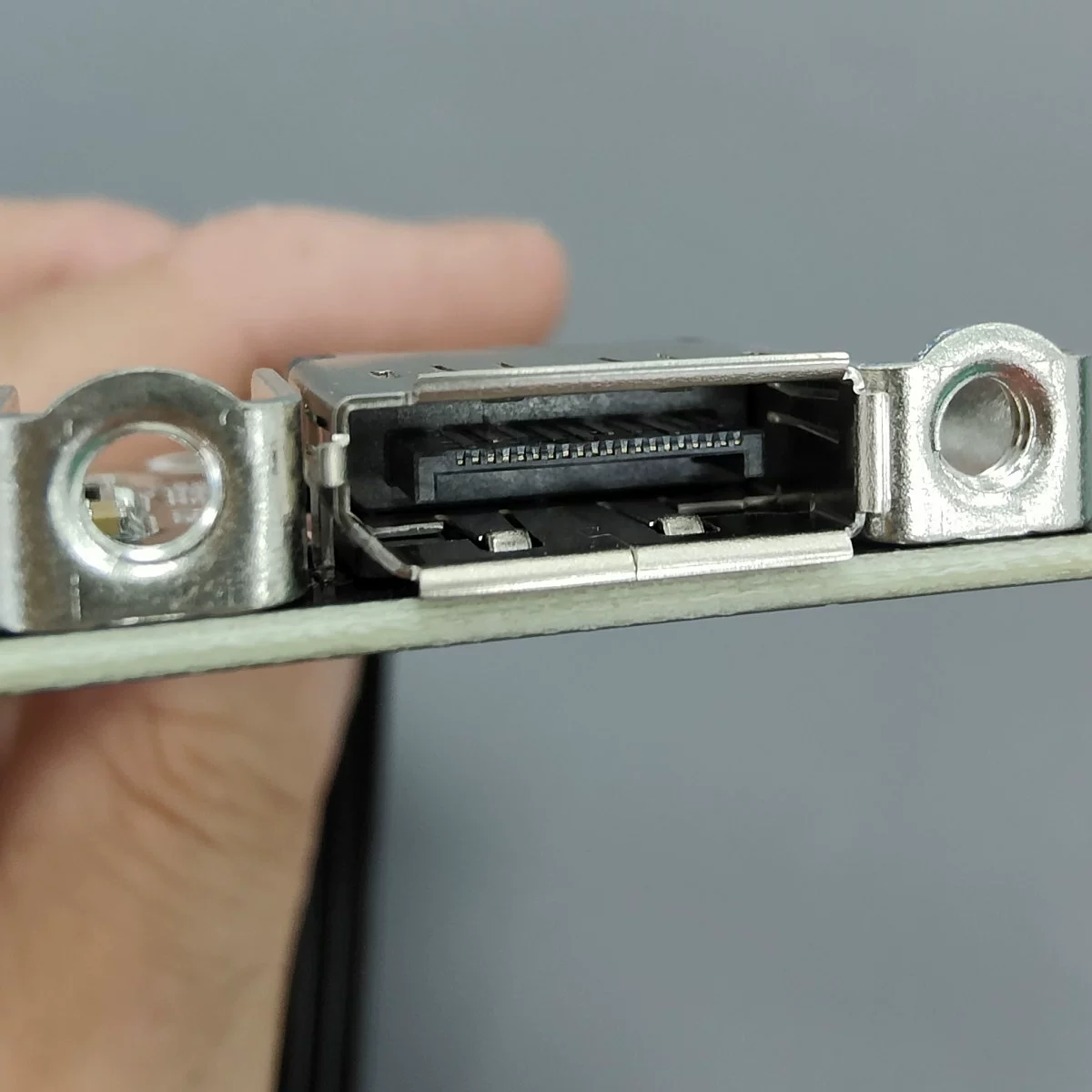

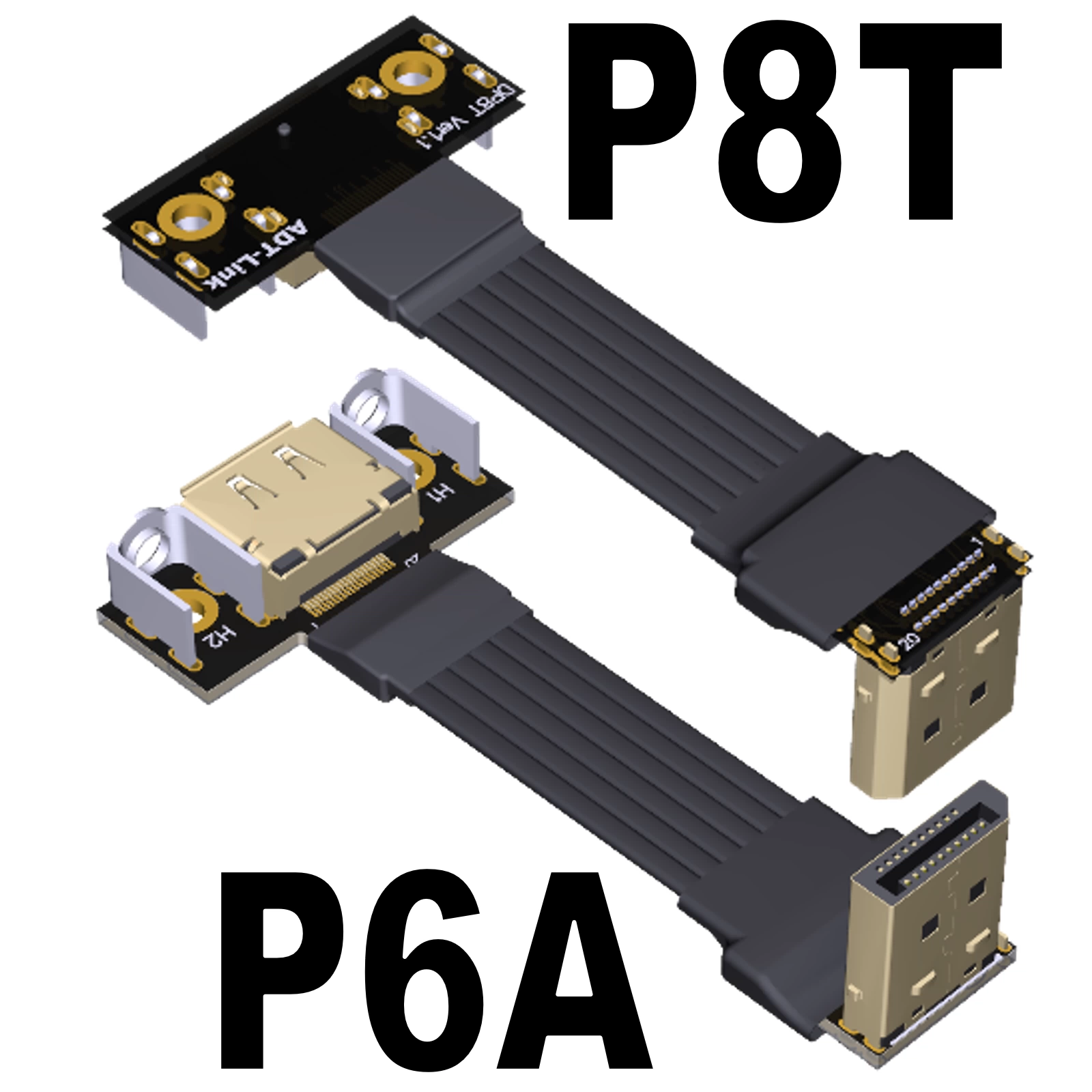

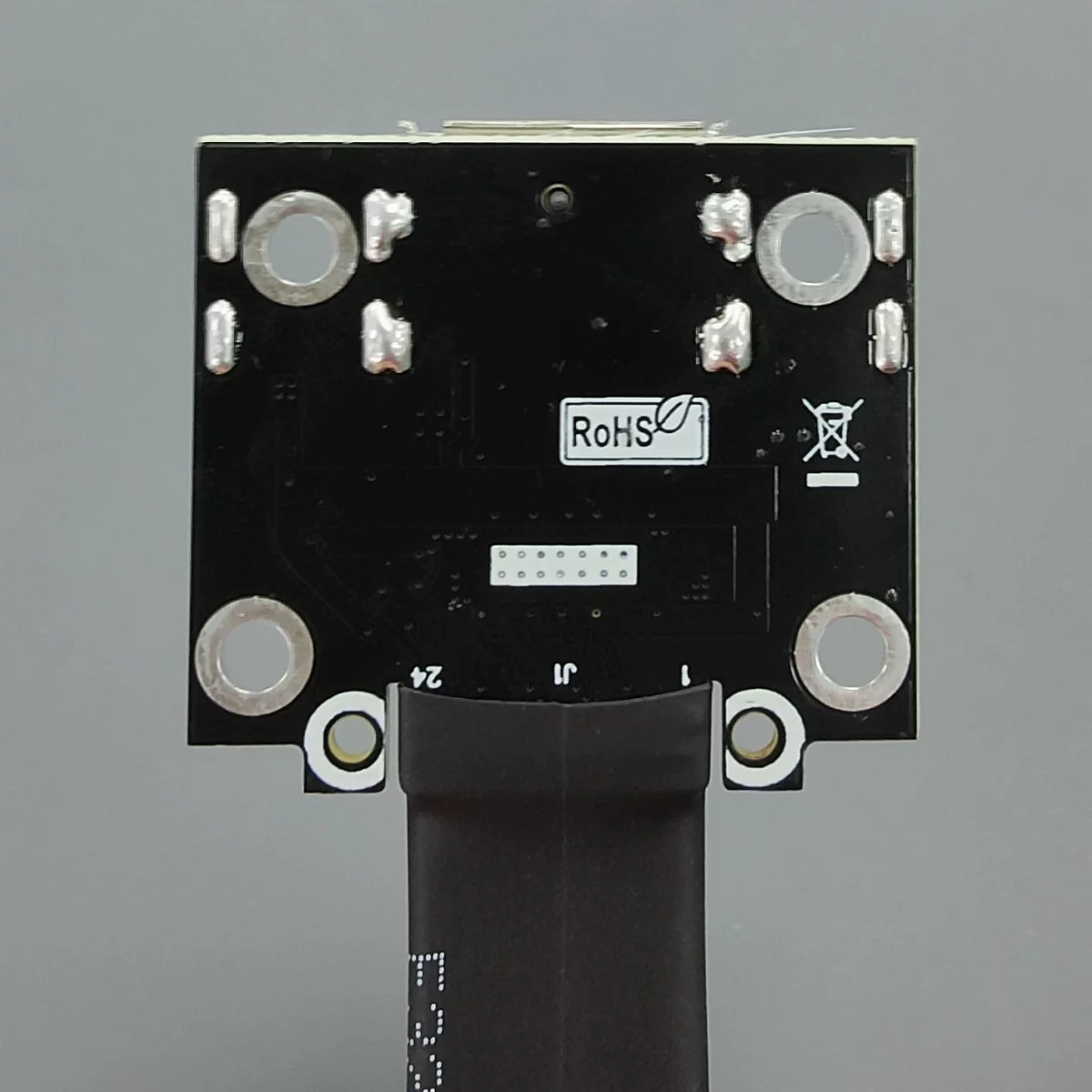

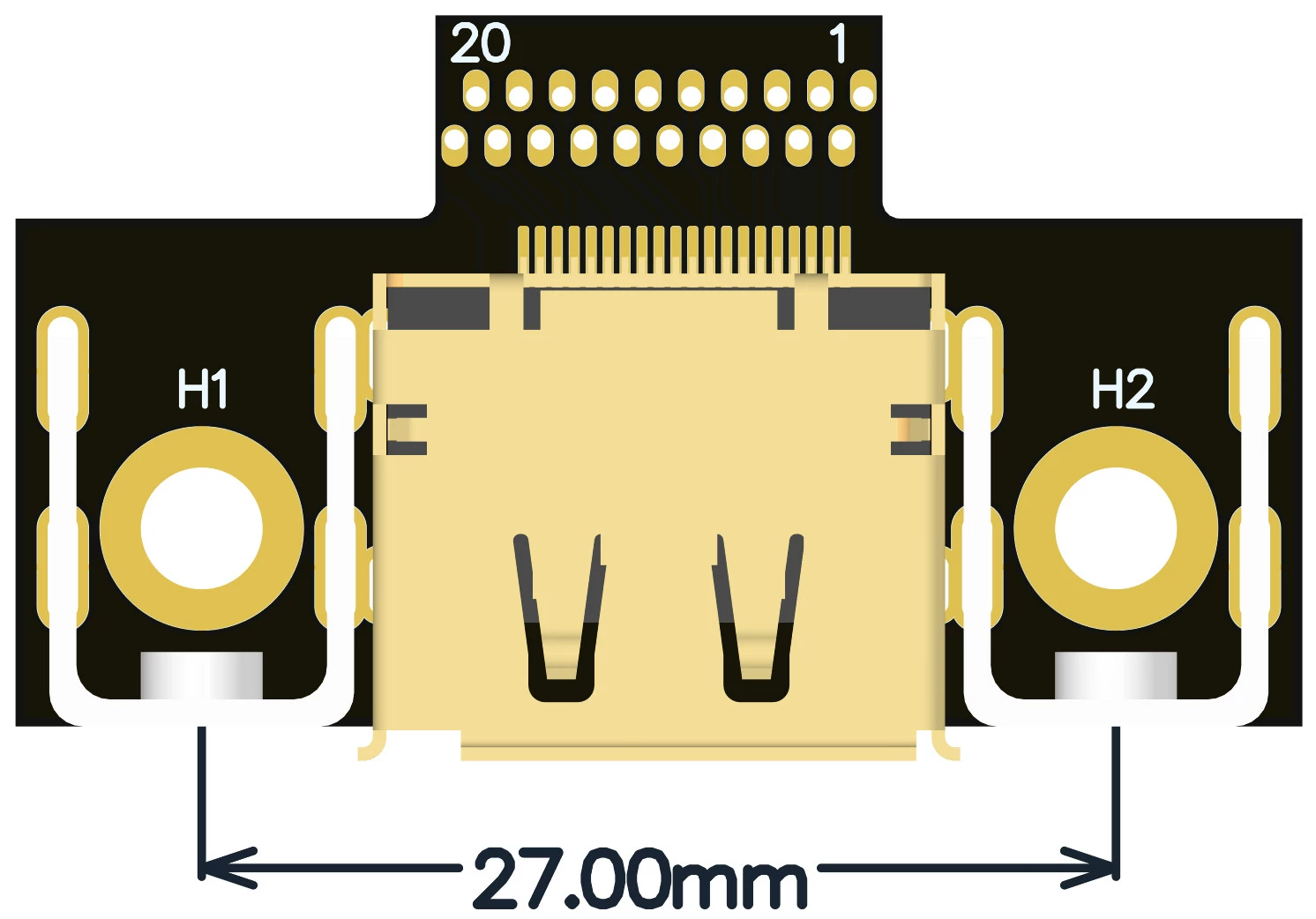

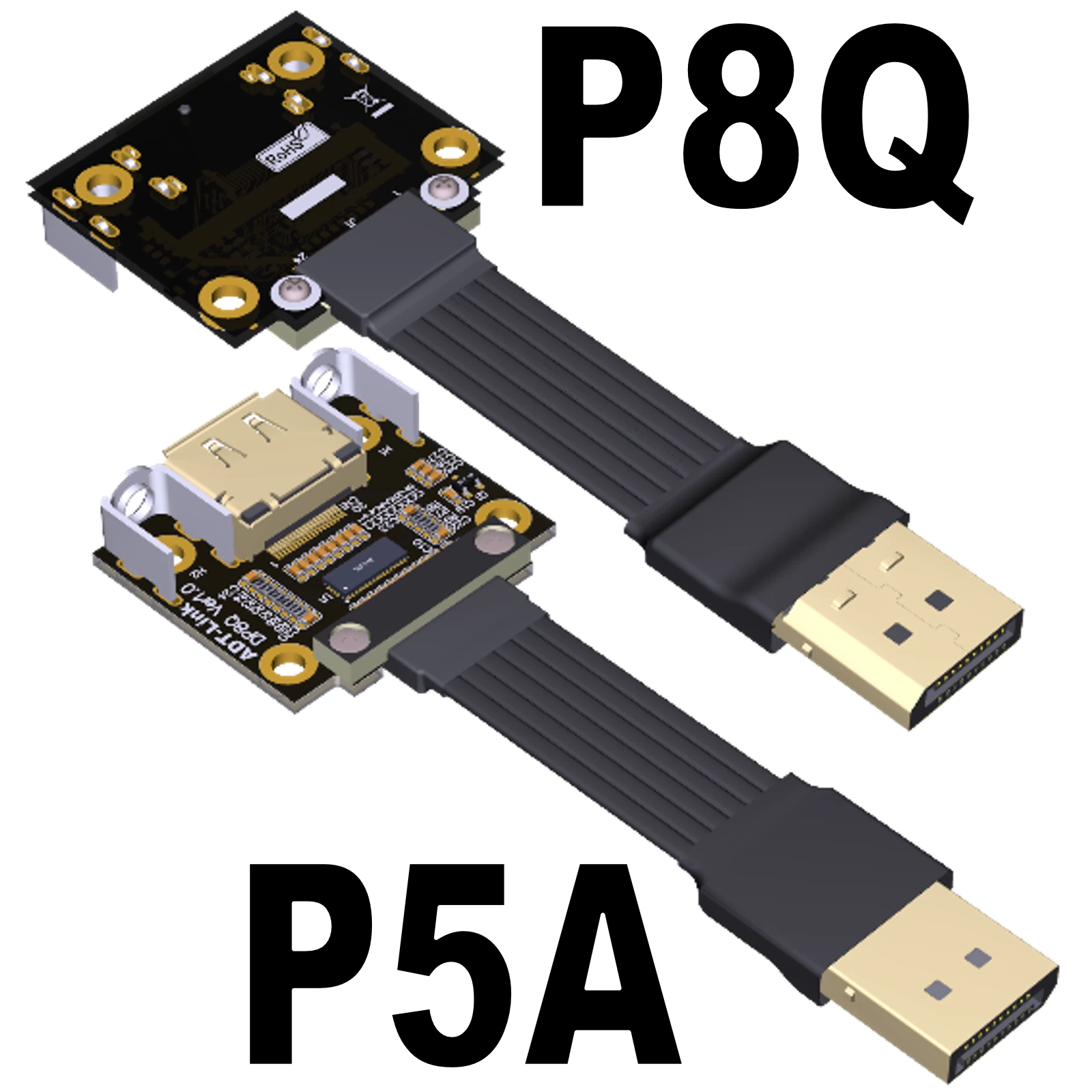

**4) Para el modelo P8T/P8Q, ¿cuál es el paso y el tornillo?**Como se muestra en la siguiente figura, el terminal fijo se fija con tornillos M4 de forma predeterminada. Si desea utilizar un orificio de tornillo M3 más pequeño, tome una foto del asiento de fijación M3 o póngase en contacto con el Servicio de Atención al Cliente al realizar el pago. Las distancias de los agujeros son todos 27mm, y puede ponerse en contacto con el Servicio de Atención al Cliente para obtener archivos 3D STEP.

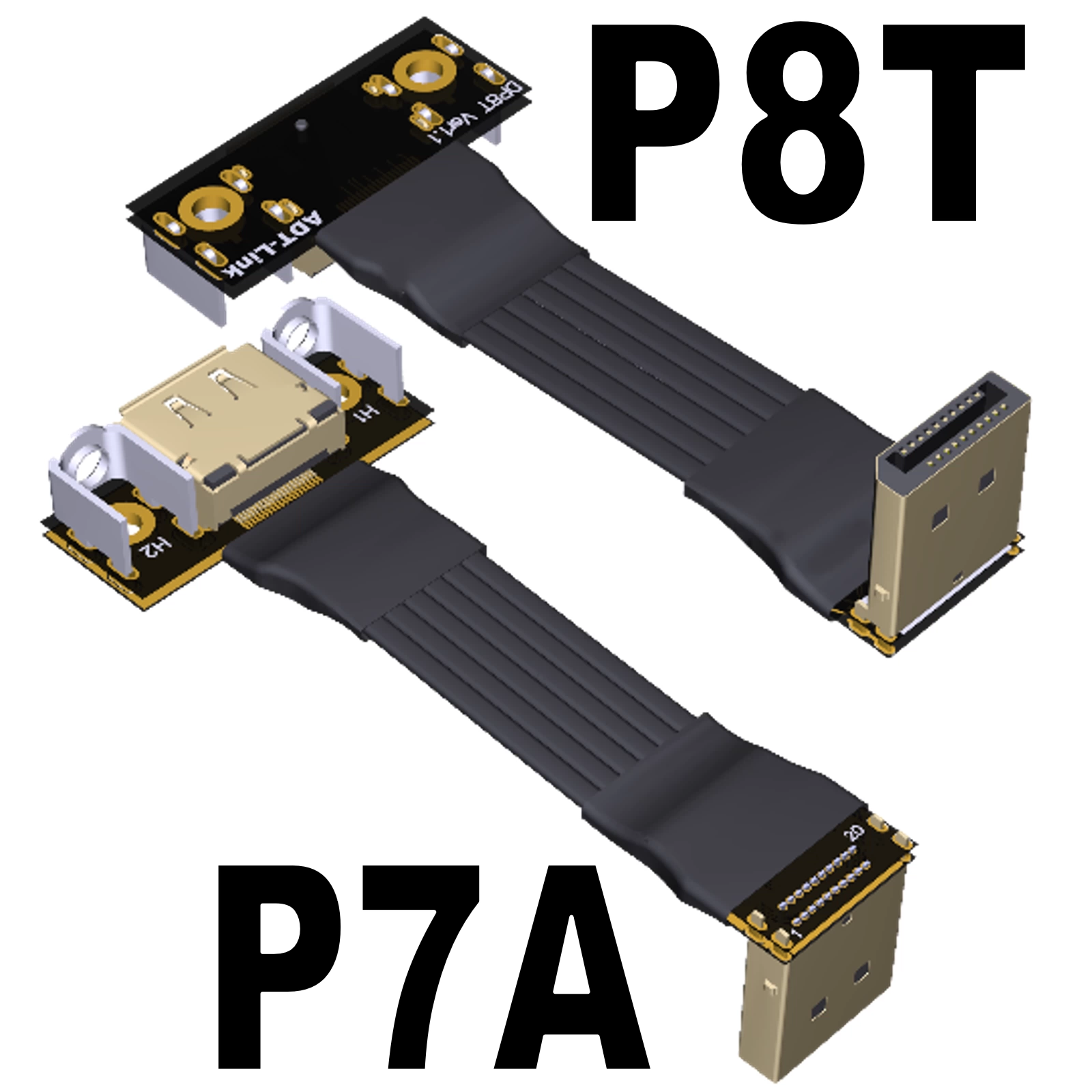

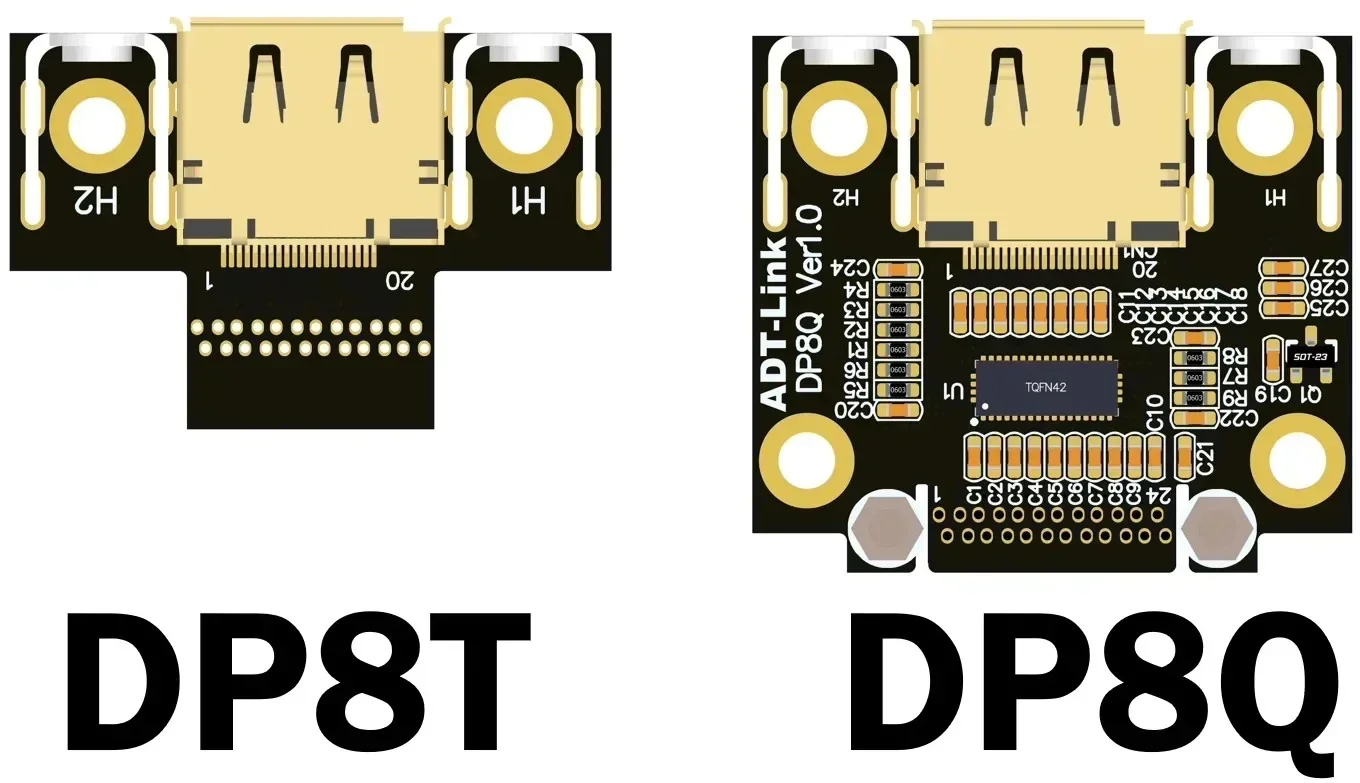

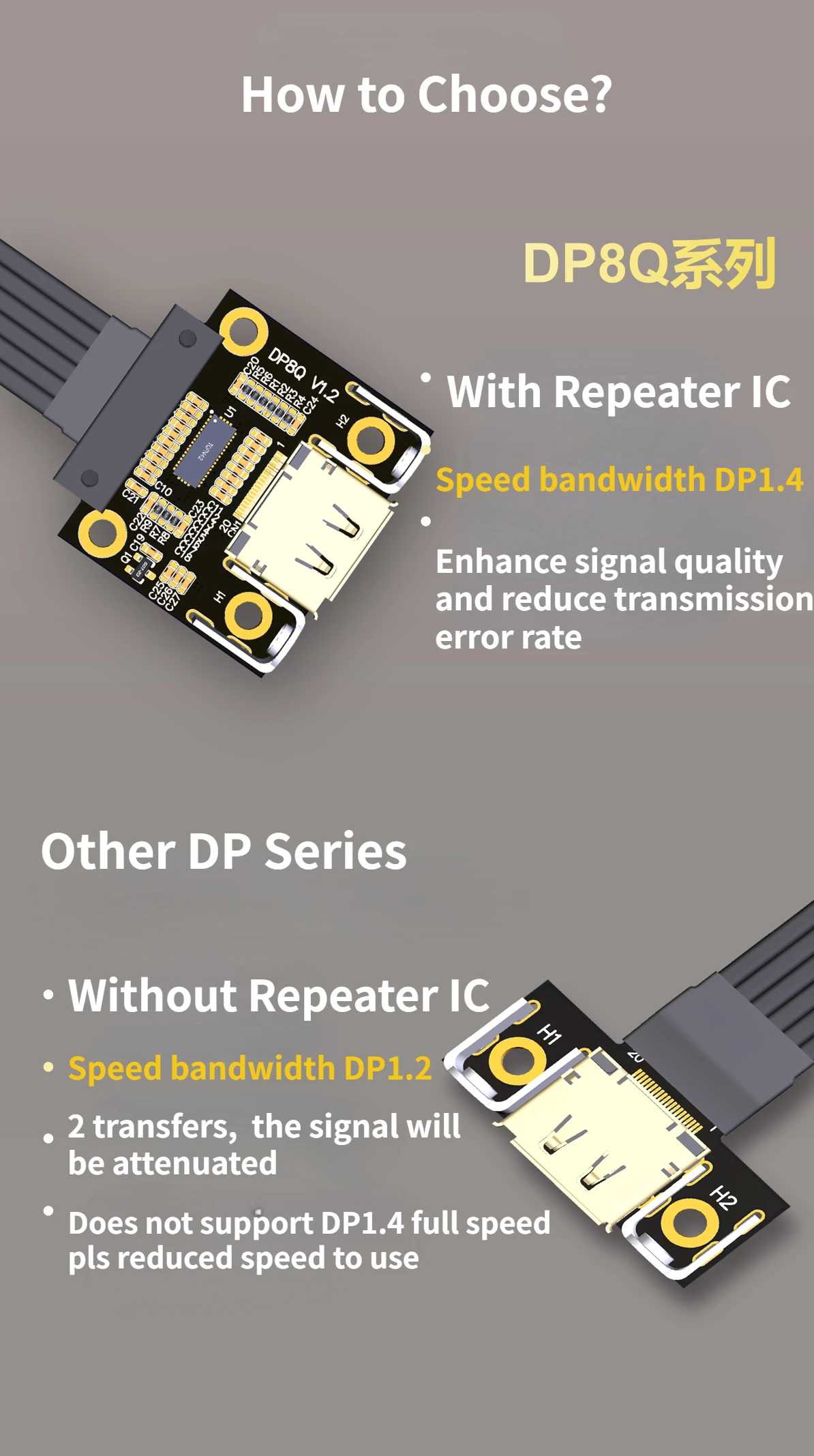

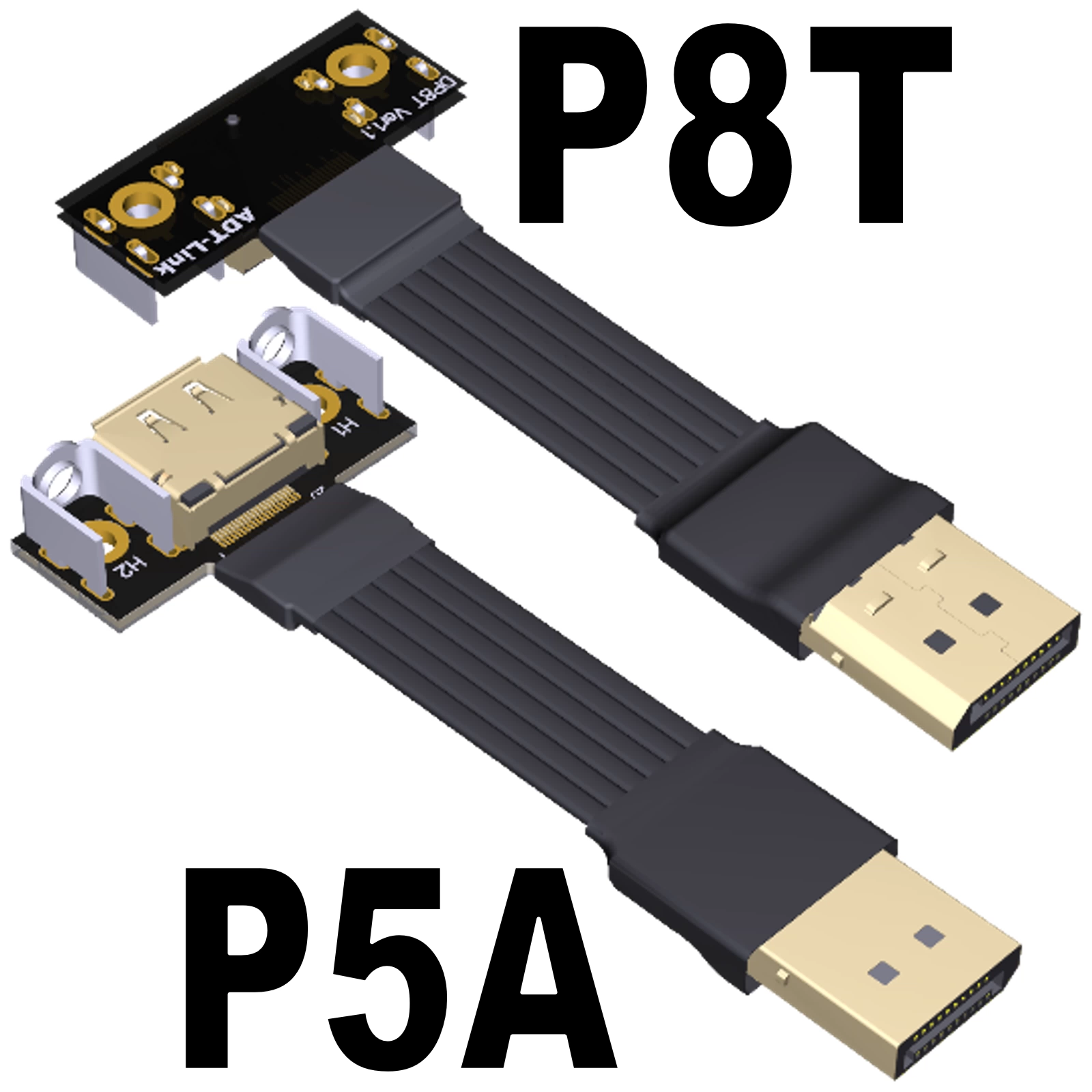

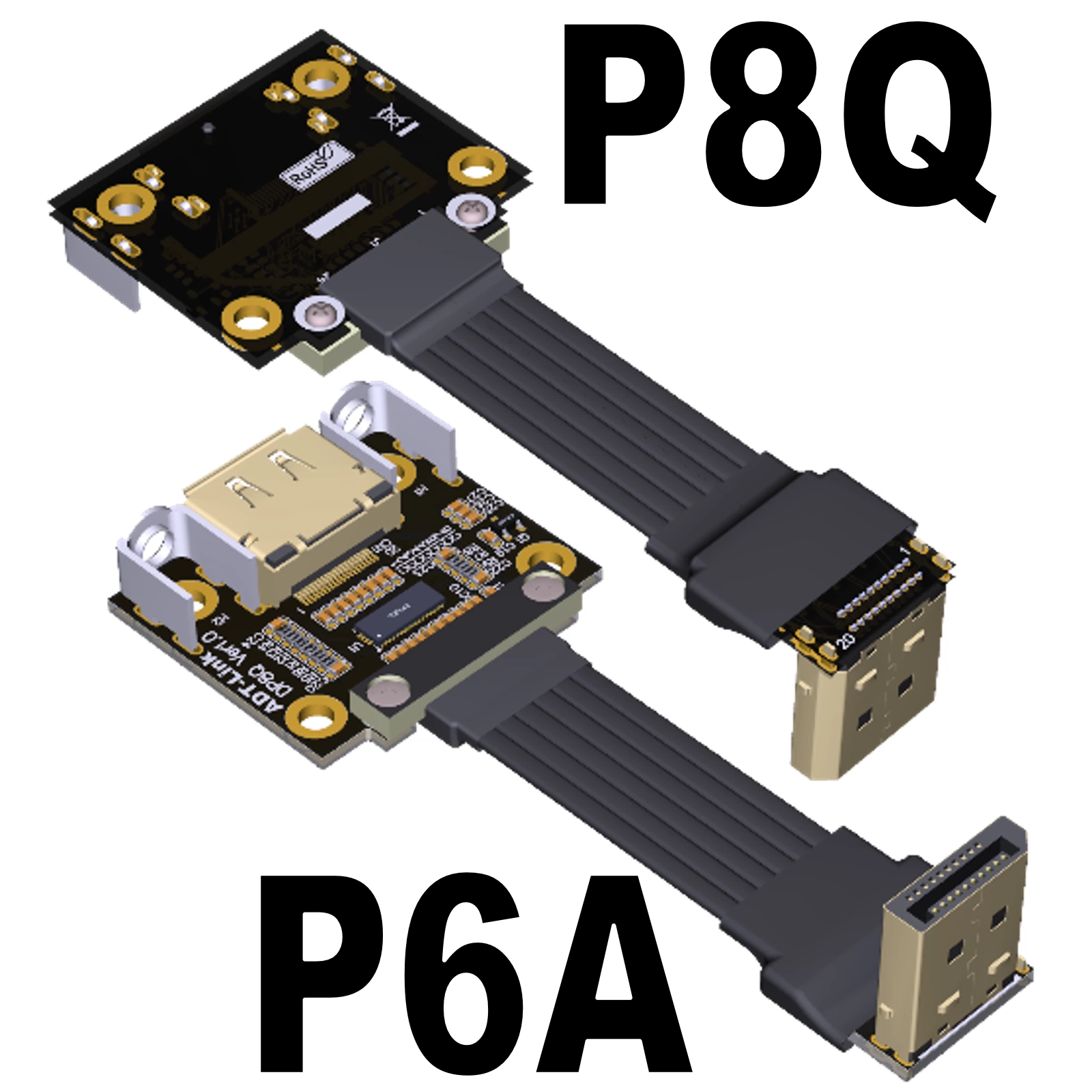

¿Modelo P8T/P8Q Diferencia?

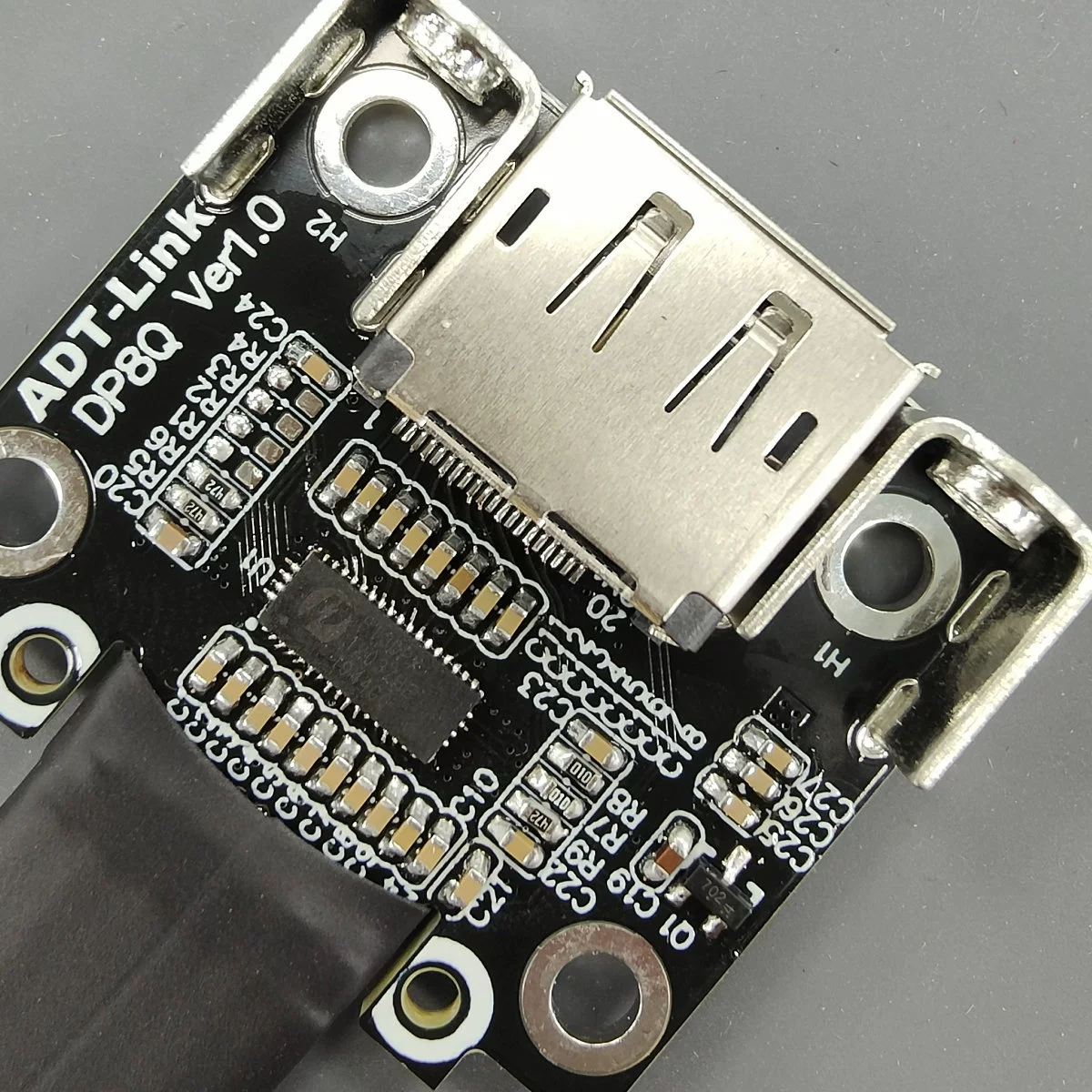

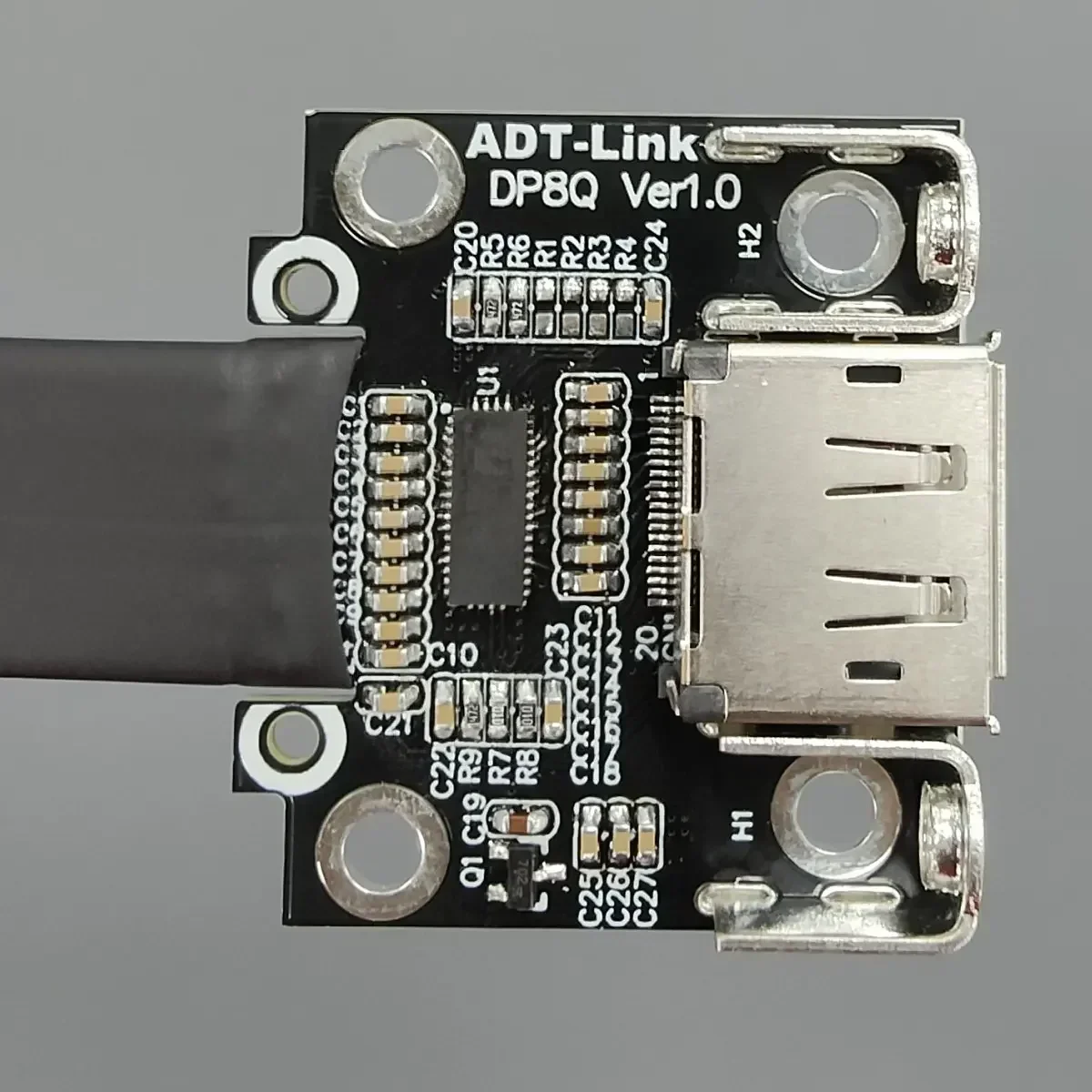

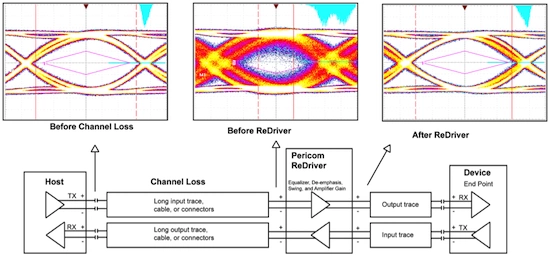

El modelo DP8T no tiene chip, y la atenuación de la señal puede no cumplir con los requisitos de la transmisión de señal de alta velocidad DP1.4 después de que dos líneas DP estén conectadas en serie.Modelo DP8Q con chip, usando diodos/Repetidor de señal Redriver de Pericom (Repetidor IC), este chip puede regenerar la señal para mejorar su calidad. Para reducir la tasa de error de la transmisión de la señal, el diagrama de referencia es el siguiente:.
