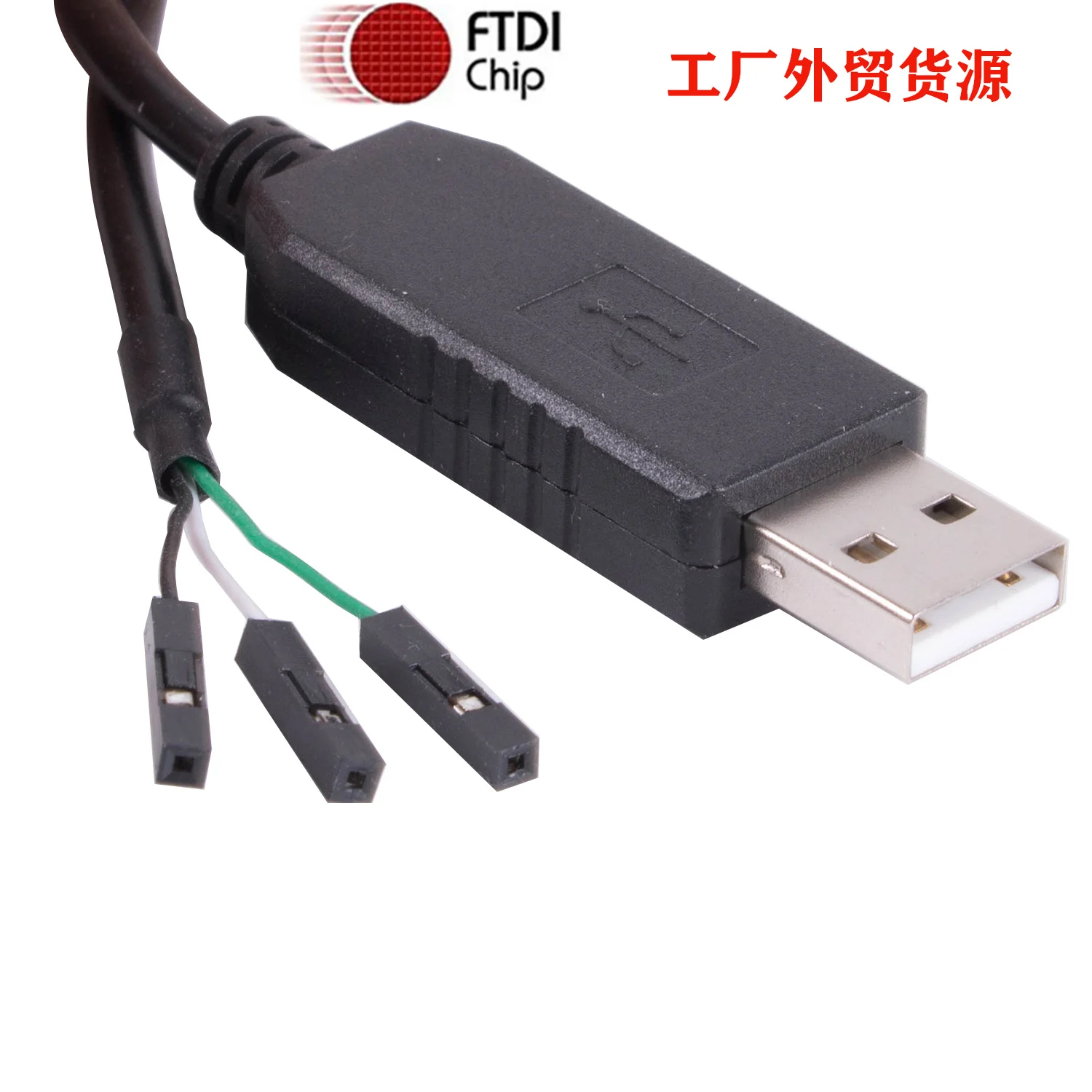

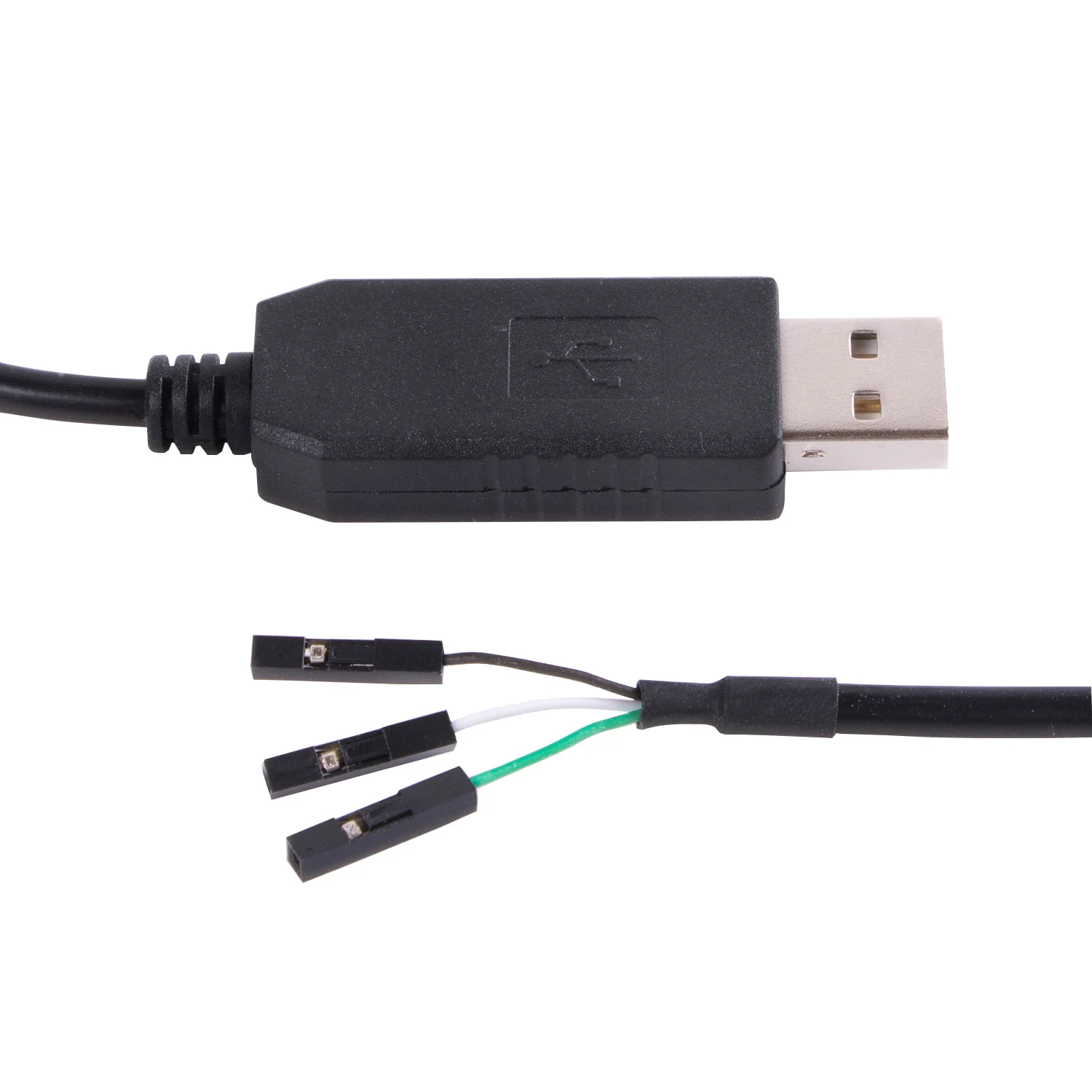

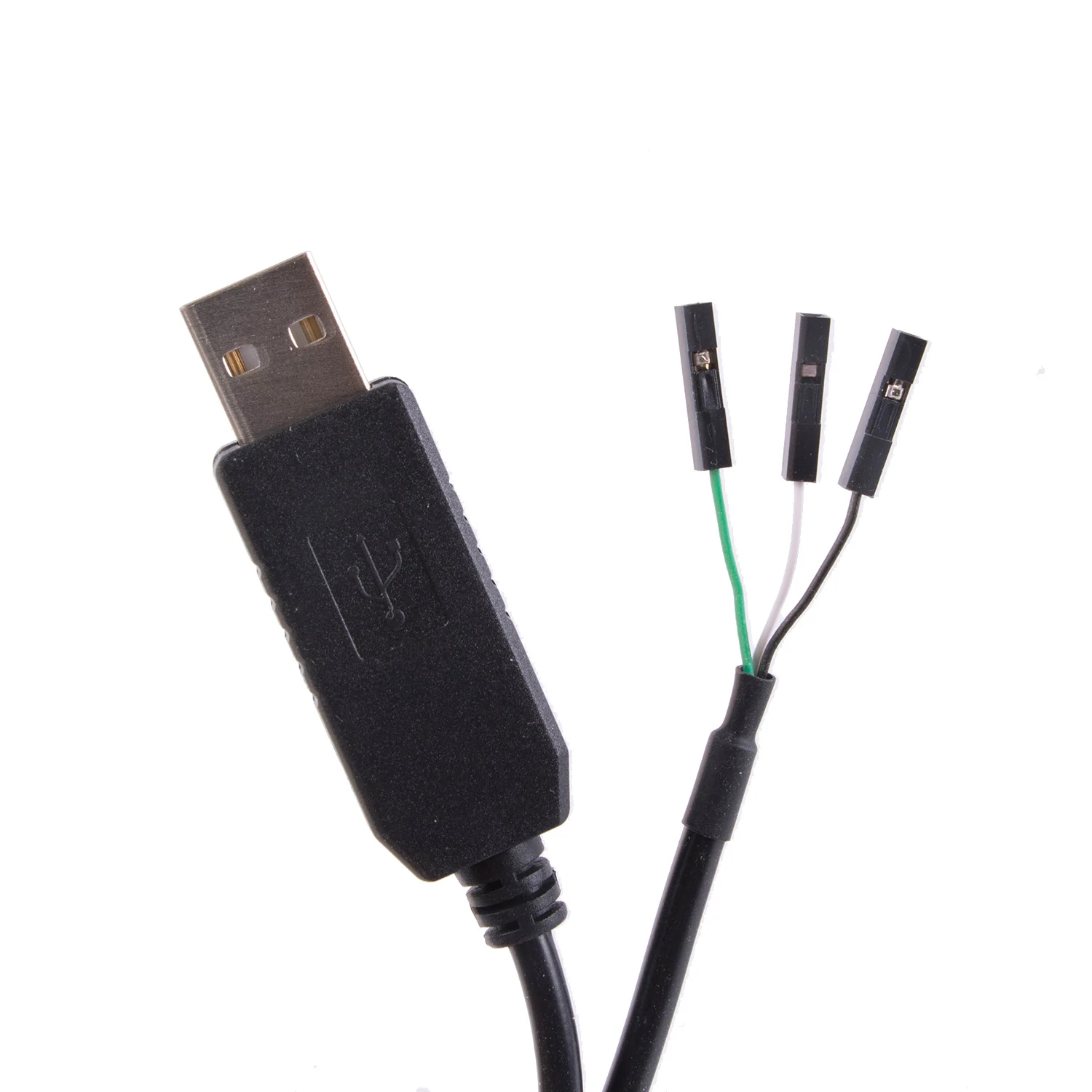

FTDI USB a RS232 Cable de control serie Dupont de 2,54mm con Asignación de pines TXD RXD GND compatible con Windows Vista Android Mac Linux

Es un cable RS232,No es un cable TTL

Si quiere comprar un cable TTL,Haga clic aquí:

Importación de chip FTDI/FT232RL Reino Unido. 100% estable

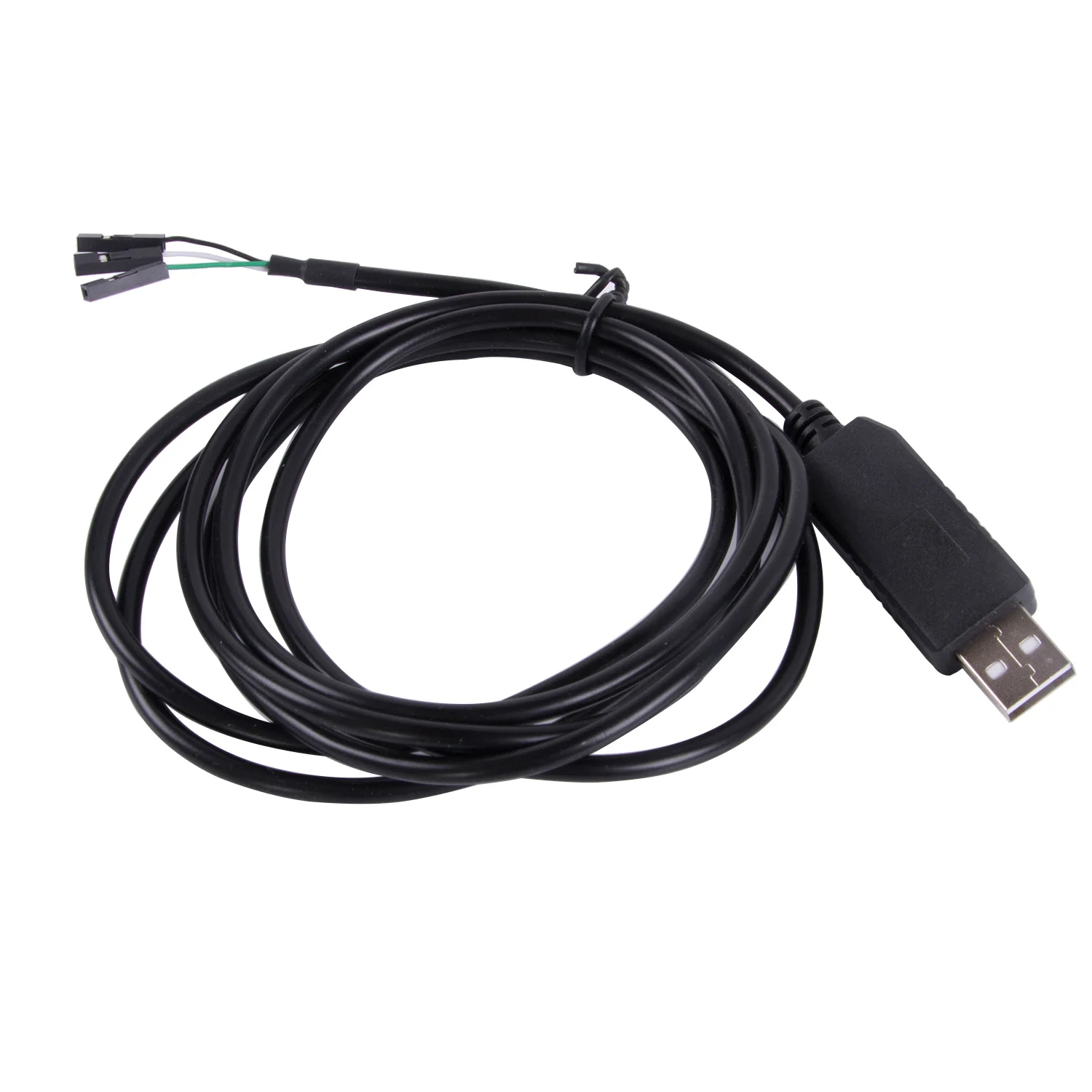

Longitud: 6ft/1,8 m

Múltiples sistemas: WIN7/8/10/ANDORID/MAC/LINUX/VISTA

Conjunto de chips: conjunto de chips Geniue FTDI, FT232RL + ZT213

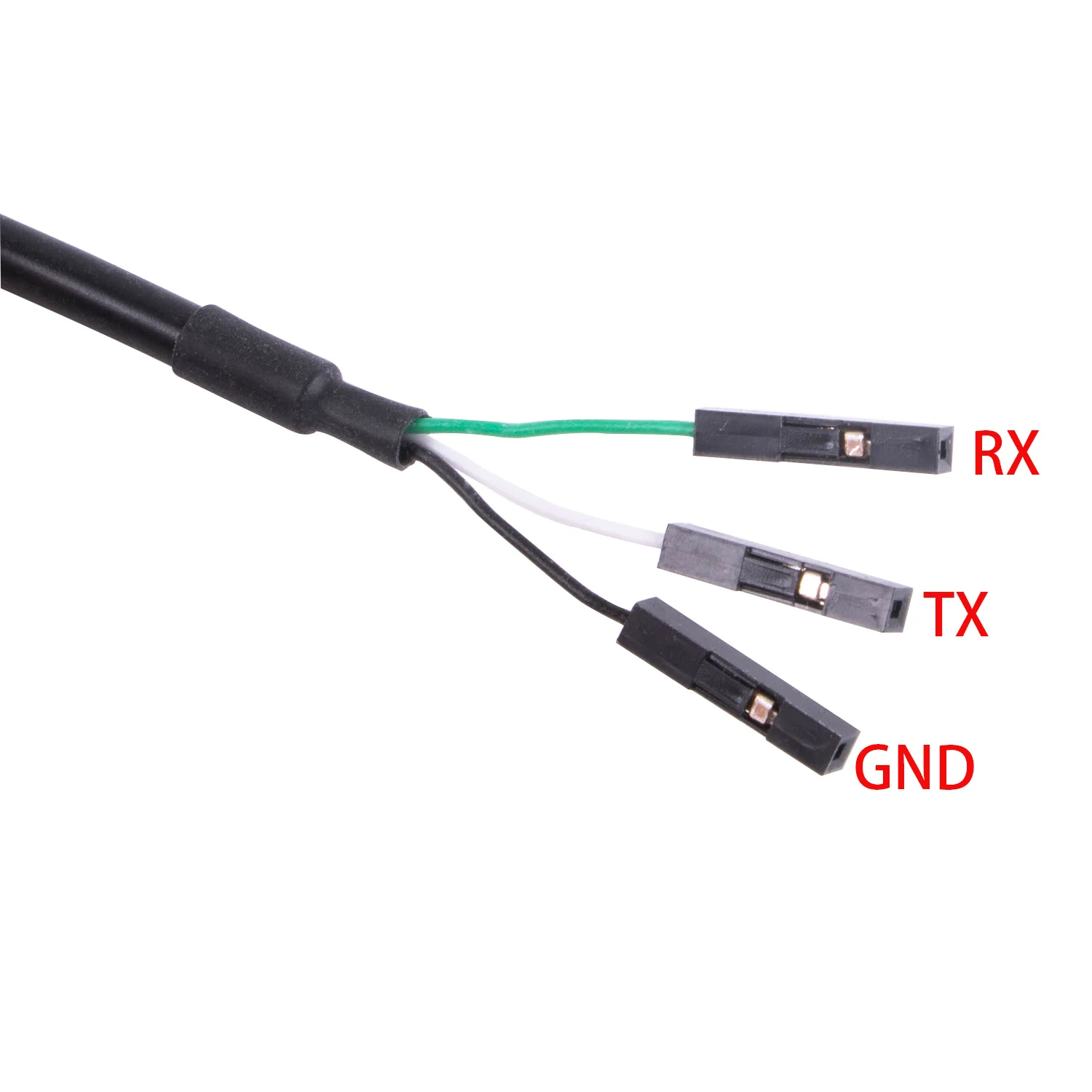

Asignación de pines: negro-GND, verde-RXD, blanco-TXD

Módulo PCBA RS232 dentro de la carcasa USB

Descarga del controlador FTDI: www.ftdichip.com

El paquete incluye: 1 x USB RS232 3 pines 2,54mm cable Dupont

El FT232R es el último dispositivo que se agrega a la gama FTDI de dispositivos de circuito integrado de interfaz USB UART. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Característica de seguridad dongle. Además, están disponibles los modos de interfaz bit Bang asíncrono y síncrono. Los diseños de USB a serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.

El FT232R añade dos nuevas funciones en comparación con sus predecesores, lo que lo convierte en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) se puede sacar del dispositivo y utilizar para controlar un microcontrolador o una lógica externa. Un número único (¿El FTDIChip-ID?) se graba en el dispositivo durante la fabricación y es legible a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de la aplicación del cliente de ser copiado.

• Interfaz de transferencia de datos serie asíncrona de USB de un solo chip.

• Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.

• Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.

• Hardware totalmente asistido o software X-On / X-Off.

• Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).

• Soporte integrado para caracteres de evento y condición de salto de línea.

• ¿Nuevo USB FTDIChip-ID? Característica.

• Nuevos Pines de E/S CBUS configurables.

• Control de búfer de transmisión automática para aplicaciones RS485.

• Transmite y recibe señales de accionamiento LED.

• Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.

• FIFO recibe y transmite búferes para un alto rendimiento de datos.

• Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.

• Tiempo de espera de recepción ajustable.

• Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.

• Nueva opción de modo CBUS bit Bang.

• EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.

• Dispositivo suministrado preprogramado con número de serie USB único.

• Soporte para USB suspender/Reanudar.

• Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.

• Convertidor de nivel de 3,3 V integrado para E/S USB.

• Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.

• Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.

• Opción de unidad de salida de PIN de E/S alta.

• Resistencias USB integradas.

• Circuito integrado de encendido y reinicio.

• Reloj totalmente integrado: no se requiere Cristal, oscilador o resonador externo.

• Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.

• Opción de inversión de señal UART.

• Modo de transferencia masiva USB.

• Operación de suministro único de 3,3 V a 5,25 V.

• Bajo funcionamiento y corriente de suspensión USB.

• Bajo Consumo de ancho de banda USB.

• Controlador host UHCI / OHCI / EHCI compatible.

• Compatible con USB 2,0 de velocidad completa.

• -40 °C a 85 °C Rango de temperatura de funcionamiento extendido.

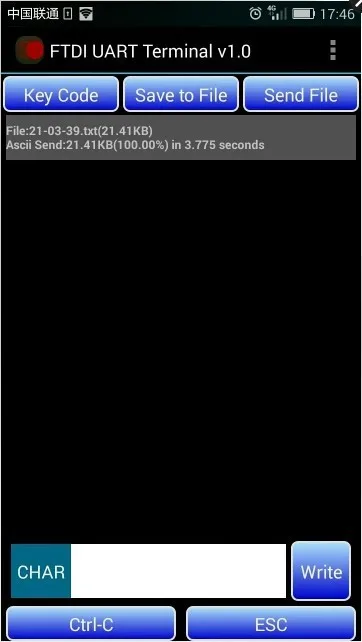

Compatible con Android Panel PC:

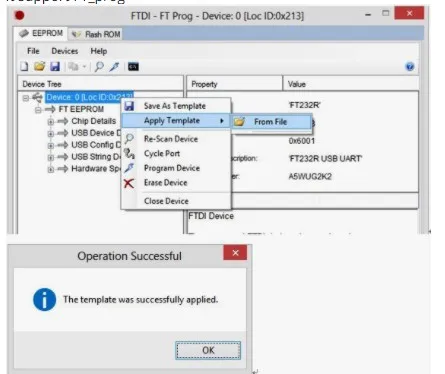

Es compatible con FT_prog

Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:

• Ventanas 8,1

• Ventanas 8,1x64

• Ventanas 8

• Ventanas 8x64

• Windows Servidor2012

• Servidor Windows 2008 R2

• Ventanas 7

• Ventanas 7x64

• Servidor Windows 2008

• Servidor Windows 2008x64

• Windows Vista

• Windows Vista x64

• Servidor Windows 2003

• Servidor Windows 2003x64

• Windows XP

• Windows XP x64

• Windows ME

• Ventanas 98

• Linux

• Mac OS X

• Mac OS 9

• Mac OS 8

• Windows CE.NET (versión 4,2 y superior)

• Android

• Windows RT

Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0

Soporte para versiones anteriores de Windows Desktop

NOTA: Microsoft ha finalizado el soporte para certificar XP y VISTA a través de su programa de prueba WHCK. Como tal, las versiones actuales seguirán funcionando en XP y VISTA, pero no están certificadas por Microsoft.

Diferencias EN LA API del controlador

Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de Puerto COM virtual (VCP) y controladores directos (D2XX). El controlador VCP emula un puerto serie de PC estándar de modo que el dispositivo USB pueda comunicarse como un dispositivo RS23. El controlador D2XX permite el acceso directo a un dispositivo USB a través de una interfaz DLL.

Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea usar (VCPOD2XX) Y luego localice los sistemas operativos apropiados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.

Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android
