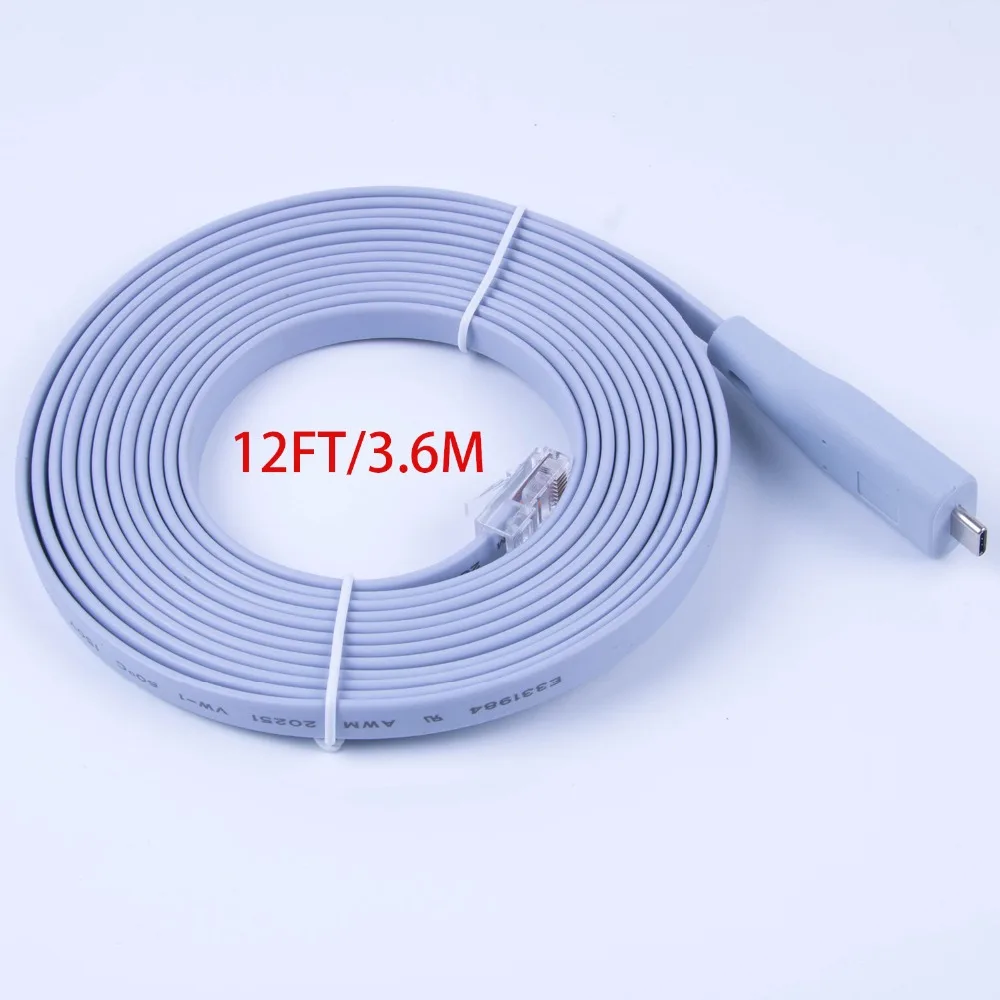

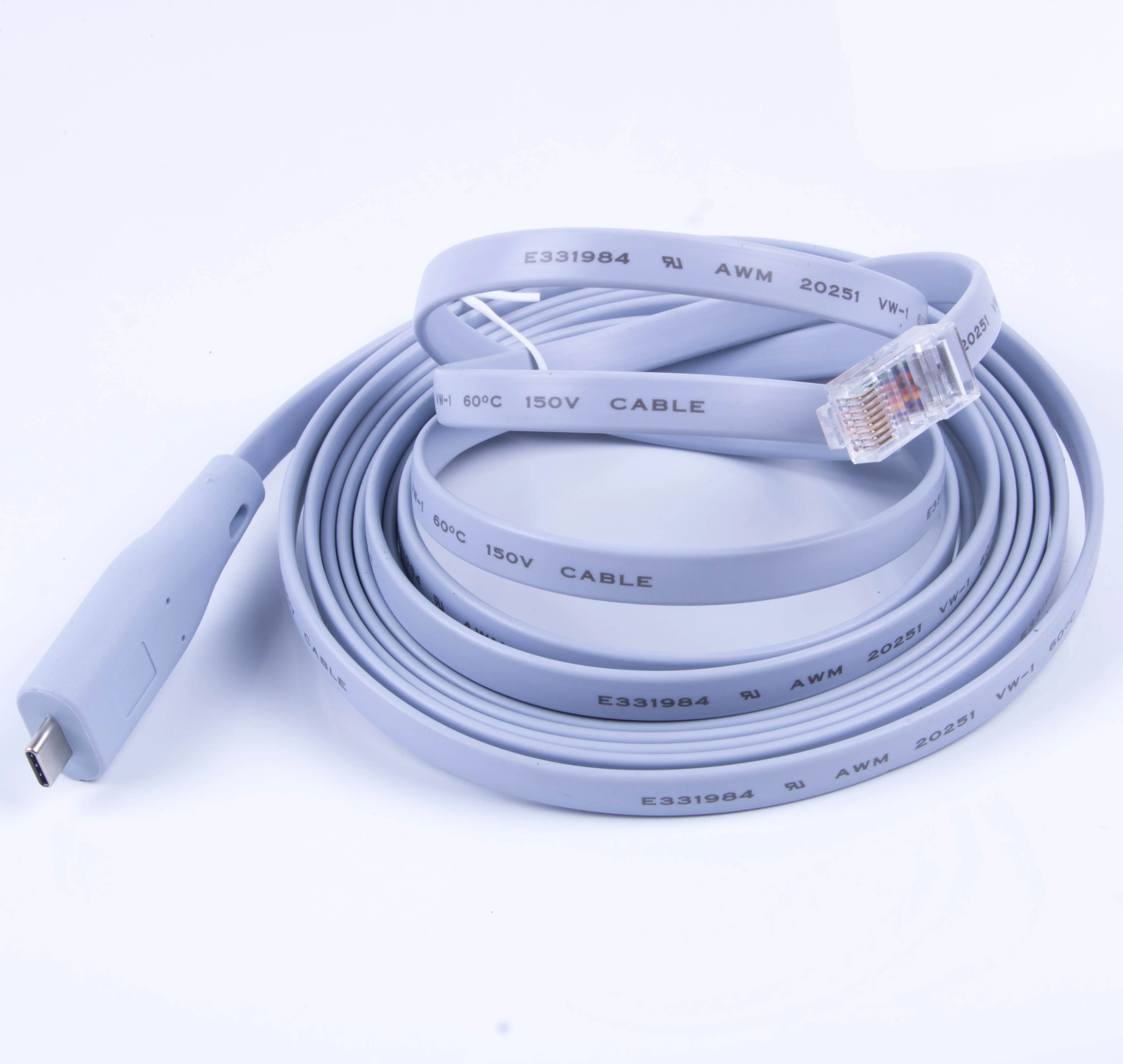

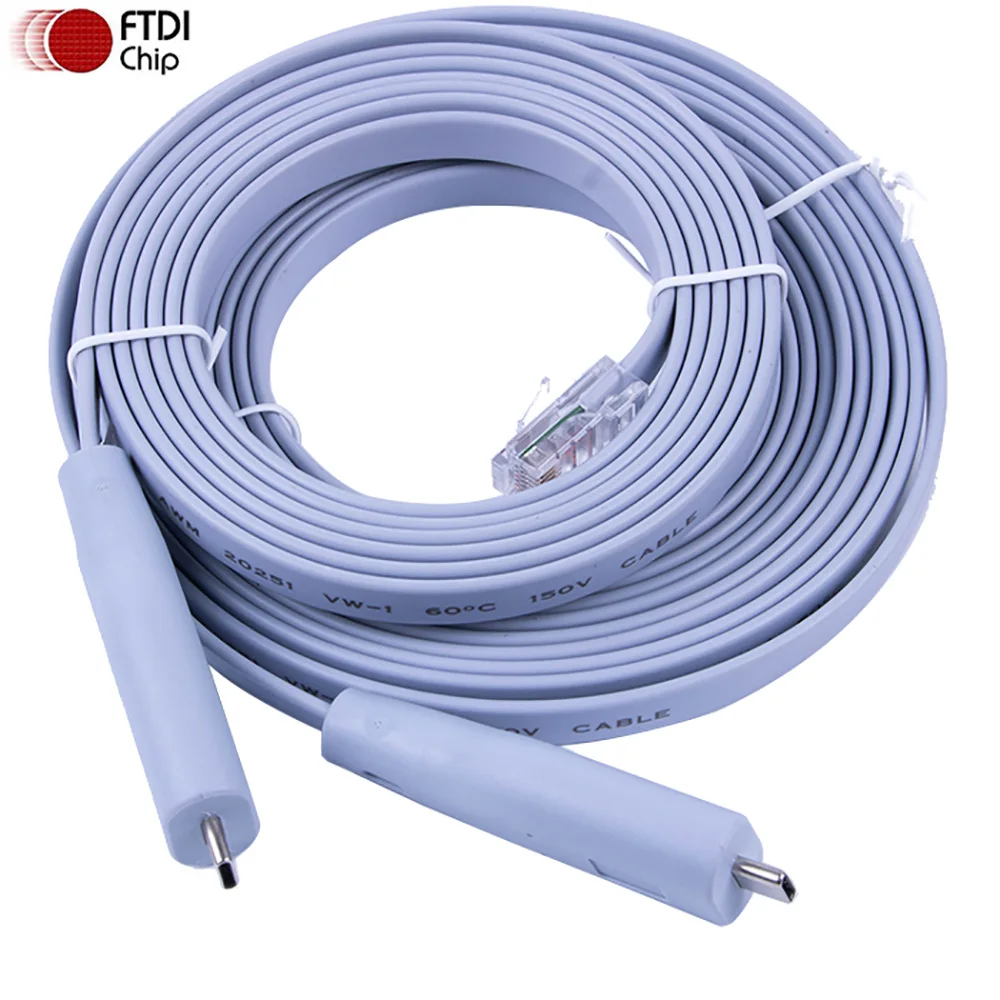

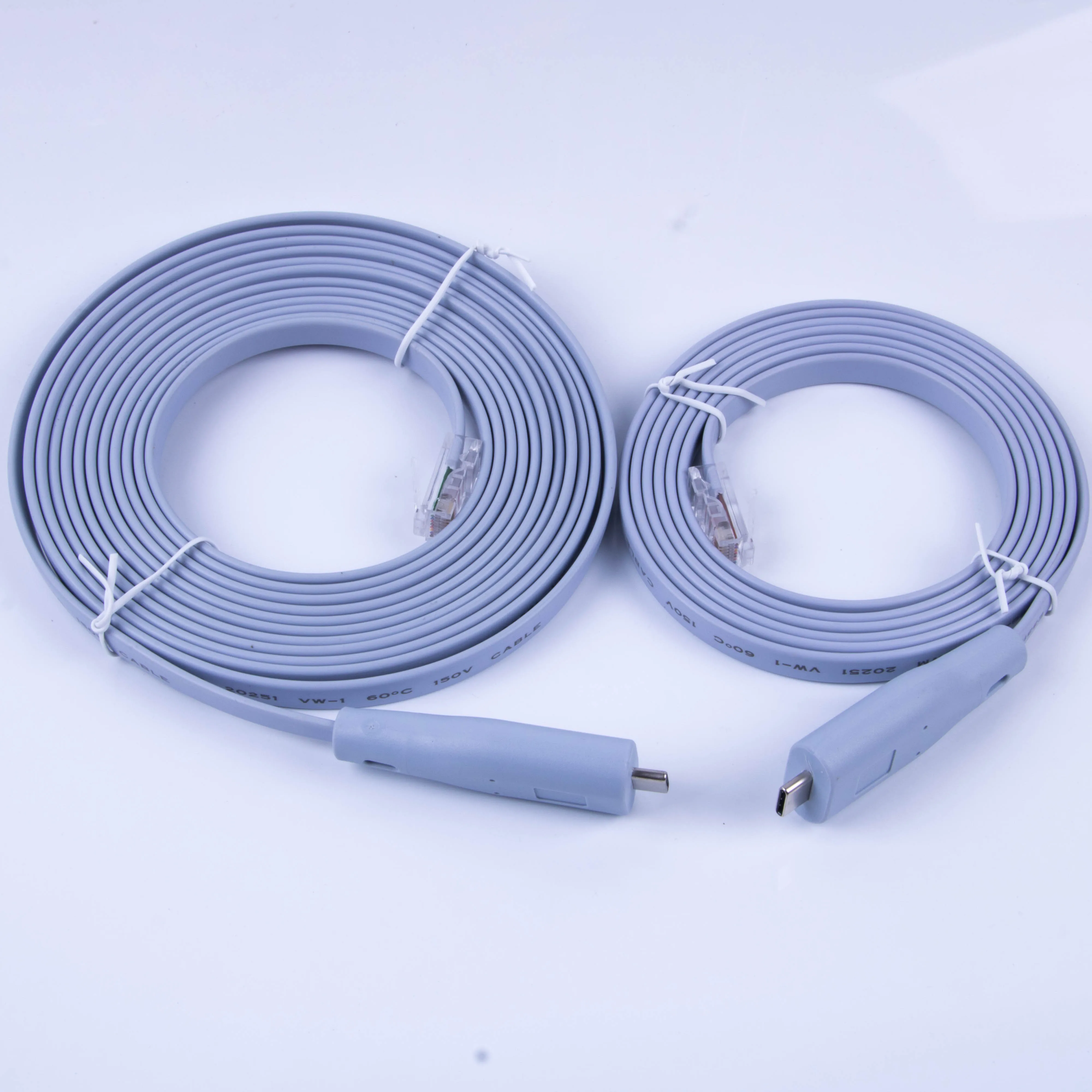

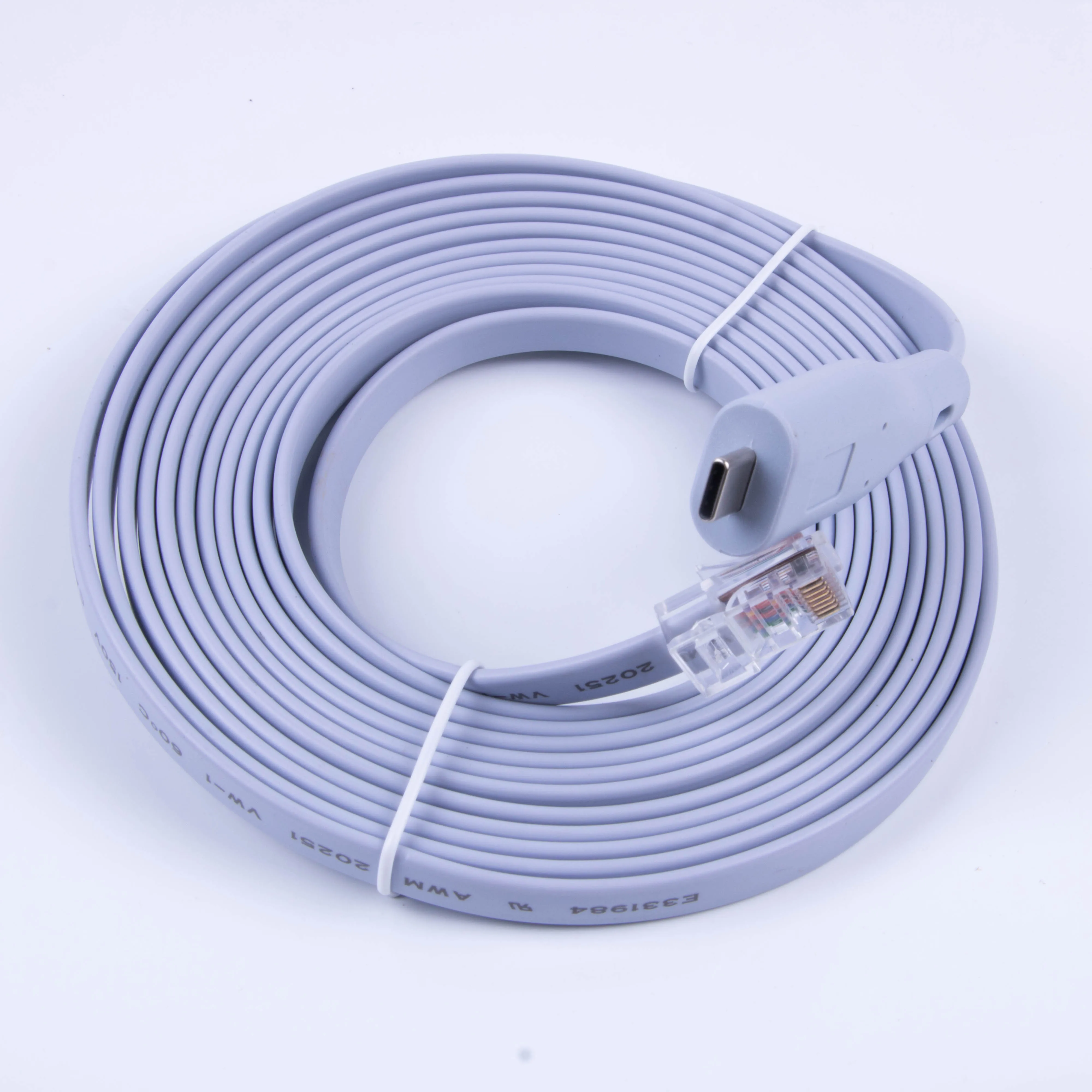

Cable de consola USB de 6 pies FTDI tipo C a Rj45 RS232 para Windows 8/7, Vista, MAC, Linux, extensión de 6 pies y 12 pies
10,99 €
12,21 €
Enlace proporcionado por:
Cable length:
Color:
Longitud del Cable:
Descripción del producto
Tamaño: Cable serial de 1/2 "a RJ45 RS232 6 pies 12 pies
Características:
Soporte completo para Windows, MAC y Linux
Compatible con cualquier ordenador portátil con un puerto USB tipo C (USB 2,0),
Como Apple Macbook y más dispositivos compatibles con el tipo C.
Microsoft (HCL) Certificado para ser compatible con Windows, no se necesita CD porque los controladores son parte de la distribución del sistema operativo
Admite control de flujo de hardware utilizado para implementar la secuencia de interrupción CISCO
Chip FTDI FT232R + cambio de nivel RS232
Pinouts DTE RTS(1), DTR(2), TXD (3), GND(4), GND(5), RXD (6), DSR CTS(8)
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad

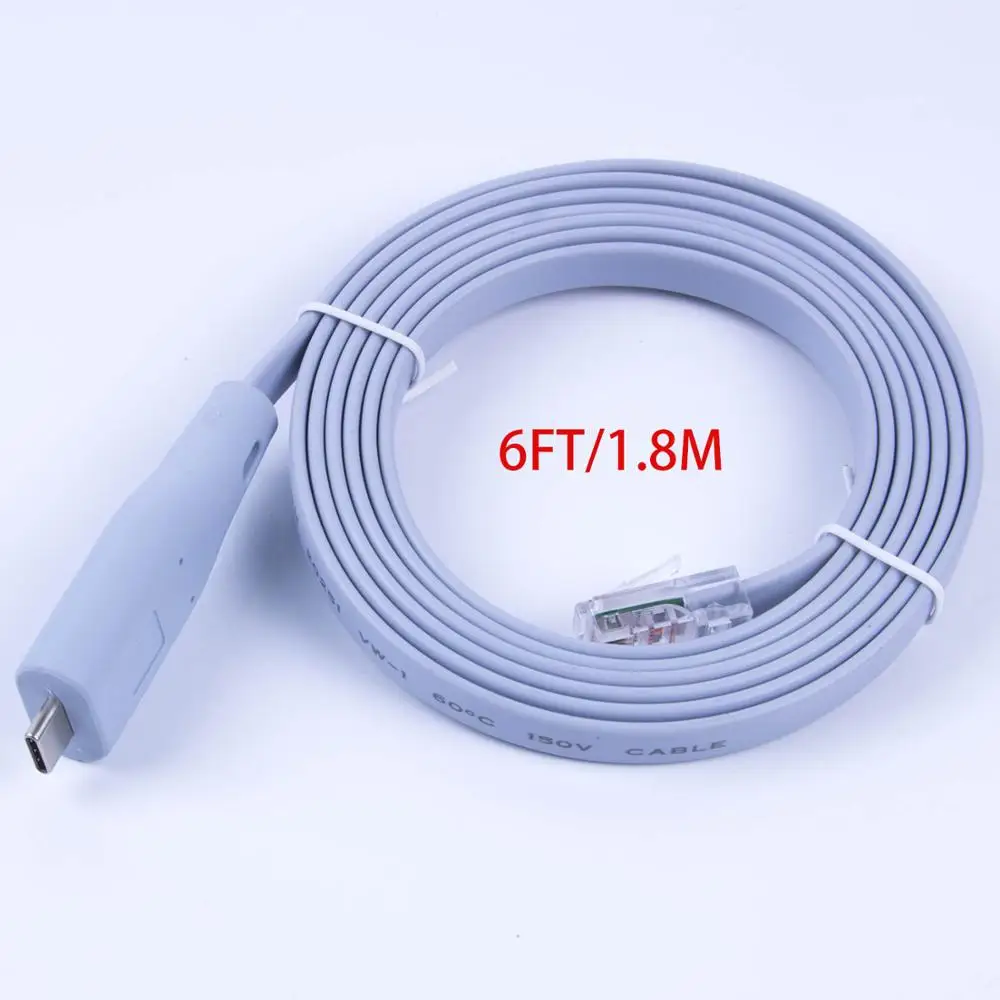

La Longitud del cable es de 1,80 m (6 pies)
Asegúrate de que sea compatible antes de comprar
Funciona para cualquier ordenador portátil con un puerto USB tipo C (USB 2,0).
Sistema operativo compatible
· Windows 8x32
· Windows 8x64
· Windows Server 2008 R2 x64
· Windows 7x32
· Windows 7x64
· Windows Server 2008
· Windows Server 2008x64
· Windows Vista x32
· Windows Vista x64
· Windows Server 2003x32
· Windows Server 2003x64
· Windows XP x32
· Windows XP x64
· Windows ME
· Windows 98
· Linux
· Mac OS X
· Mac OS 9
· Mac OS 8
· MacBook
· Windows CE.NET (versión 4,2 y superior)
Lista de embalaje
1 Cable de consola Cisco FTDI USB tipo C a RJ45 6 pies/12 pies
Para la aplicación Android panel PC, descarga el APK DE LOS SITIOS WEB:
Es compatible con FT_prog
Acerca de FT231X
Interfaz de transferencia de datos serie asíncrona a USB de un solo chip.
Protocolo USB completo manejado en el chip. No se requiere programación de firmware específica USB.
EEPROM de 2048 bytes totalmente integrada para almacenar descriptores de dispositivos y configuración de E/S CBUS.
Generación de relojes completamente integrados, sin necesidad de cristales externos. Interfaz opcional sin pegamento con MCU o FPGA externos.
Tasas de transferencia de datos de 300 baudios a 3 Mbaud.
Búfer de recepción de 512 bytes y búfer de transmisión de 512 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Los controladores de Puerto Com virtual (VCP) y directo (D2XX) libres de derechos de FTDI eliminan el requisito para el desarrollo de controladores USB en la mayoría de los casos.
Pines de E/S CBUS configurables.
Transmite y recibe señales LED.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad
Opciones de interfaz bit Bang síncronas y asíncronas con RD # y WR # estroboscópicos.
Detección de cargador de batería. Puede ser utilizado por dispositivos móviles para detectar la presencia de un cargador en el puerto USB para permitir una mayor corriente/carga más rápida de las baterías.
Dispositivo suministrado preprogramado con número de serie USB único.
Admite configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel integrado + 3,3 V para E/S USB.
Salida de accionamiento CMOS de 3,3 V y entrada TTL.
(Funciona hasta 1V8 con pull UPS externos y también es tolerante a 5V)
Unidad de salida de PIN de E/S configurable.
Circuito integrado de encendido y reinicio.
Opción de inversión de señal UART.
Reguladores LDO internos 3,3 V/1,8 V
Corriente de funcionamiento baja de 8mA(típica) y corriente de suspensión USB de 125uA(típica) corriente.
Bajo Consumo de ancho de banda USB.
Controlador host UHCI/OHCI/EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
Rango de temperatura de funcionamiento ampliado: -40 °C a 85 °C
Disponible en paquetes compactos Pb-free 20 Pin SSOP y QFN (ambos compatibles con RoHS).
Aplicación típica
Convertidores USB a RS232/RS422/RS485
Actualización de periféricos antiguos a USB
Cables e interfaces de transferencia de datos USB para teléfonos móviles e inalámbricos
Interfaz de diseños basados en MCU/PLD/FPGA a USB
Audio USB y transferencia de datos de vídeo de bajo ancho de banda
Transferencia DE DATOS PDA a USB
Lectores de tarjetas inteligentes USB
Instrumentación USB
Control industrial USB
Interfaz DE REPRODUCTOR DE MP3 USB
Lector y escritor de tarjetas USB FLASH
Decodificador PC-Interfaz USB
Interfaz de cámara digital USB
Módems de hardware USB
Módems inalámbricos USB
Lectores de códigos de barras USB
Detección de puerto de cargador dedicado (DCP) que permite la carga de la batería a una corriente más alta para tiempos de carga más rápidos.

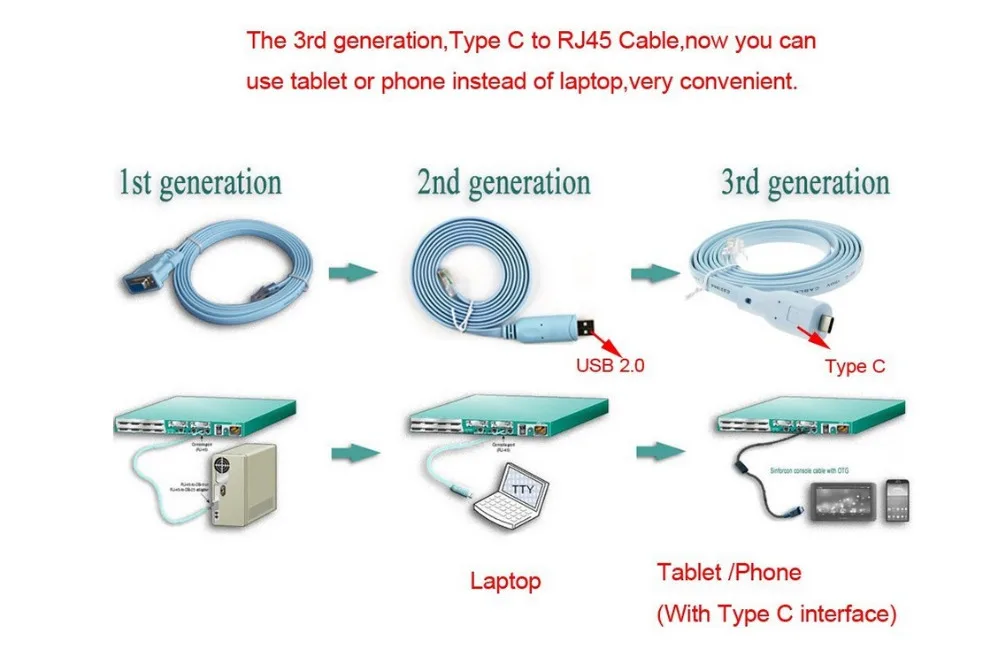

Este cable es para actualizar el cable DB9 a RJ45, puede consultar la siguiente información del cable de la DB9-RJ45:
El estándar antes conocido como o RS232 se convirtió en la norma más reciente y en la más reciente, que se convirtió en la más reciente, en la más reciente, en el más reciente, la más alta, la más alta calidad, la La mayor parte del mundo todavía lo llama RS232, pero se usan muchos nombres. El número de pines se define por la asignación de pines para el uso de un conector de conector RJ45. Para un conector macho RJ45, el que encontrarás en ambos extremos de un cable Cat6. El pin 1 es el PIN más a la izquierda cuando miras el conector con la lengüeta hacia arriba y el cable alejado de ti. Es más fácil sacar un cable con la lengüeta hacia abajo, en cuyo caso el PIN 1 está a la derecha, Lo que lleva a una gran cantidad de posibles confusiones. Para DB9 el conector hembra, el PIN 1 es la parte superior derecha y el PIN 6 es la parte inferior derecha cuando miras el conector con El cable se aleja de usted y el lado con cinco pines en la parte superior. En este punto, probablemente sea bueno mencionar que solo necesita tres líneas para tener un cable funcional. Necesitará RD, TD y tierra. Todas las demás líneas son utilizadas por el software para controlar los datos. Las tres líneas críticas son manejadas por hardware. Pero la mayoría de nosotros no escribimos el software en ambos extremos, por lo que puede esperar una transición de señal que nunca sucederá.
Pinout de consola serial Cisco RJ45 a DB9
Si está familiarizado con los enrutadores Cisco, entonces ha visto el conector de consola serie RJ45 que usan y el cable azul claro RJ45 a DB9. Esto NO sigue el estándar de la EIA-561.
Cable de consola serie Cisco RJ45 a DB9
RJ45
DB9
Abreviatura
Descripción
1
8
CTS
Claro para enviar
2
6
DSR
Conjunto de datos listo
3
2
RD
Datos recibidos
4
5
GND
Suelo
5
5
GND
Suelo
6
3
TD
Transmitir datos
7
4
DTR
Terminal de datos listo
8
7
RTS
Solicitud de envío
Este cable funciona bien con MINICOM o HyperTerm porque el hardware y el software de Cisco lo manejan. Es posible cablear Ciertamente sus conectores RJ45/DB9 siguiendo este pinout. Si lo hace, marque el conector claramente para que el resto de nosotros no asumamos que es un pinout de EIA o de una pinout de un Sistema de Información Ambiental (EIA, por sus siglas en inglés).
El único problema potencial con esto es que falta el PIN DB9 1 para detección de portadora (CD). Normalmente veríamos el PIN 1 y el PIN 6 (CD y DSR) conectados a la salida DTR desde el otro extremo. Pero como puedo atestiguar, el cable funciona. Y he sacado el cable para confirmar que el PIN 1 y el PIN 9 no están conectados a nada.
Cisco utiliza dos líneas de tierra para reducir la diafonía, lo que podría ser un beneficio especialmente en largos recorridos de cable.
Ventanas 10x64, x32
Ventanas 8,1
Ventanas 8,1x64
Ventanas 8
Ventanas 8x64
Windows Servidor2012
Servidor Windows 2008 R2
Ventanas 7
Ventanas 7x64
Servidor Windows 2008
Servidor Windows 2008x64
Windows Vista
Windows Vista x64
Servidor Windows 2003
Servidor Windows 2003x64
Windows XP
Windows XP x64
Windows ME
Ventanas 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (versión 4,2 y superior)
Android
Windows RT
Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0
Compatibilidad con versiones anteriores de Windows Desktop
NOTA: Microsoft ha finalizado el soporte para certificar XP y VISTA a través de su programa de prueba WHCK. Como tal, las versiones actuales seguirán funcionando en XP y VISTA, pero no están certificadas por Microsoft.
Diferencias EN LA API del controlador
Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de Puerto COM virtual (VCP) y controladores directos (D2XX). El controlador VCP emula un puerto serie de PC estándar de modo que el dispositivo USB pueda comunicarse como un dispositivo RS23. El controlador D2XX permite el acceso directo a un dispositivo USB a través de una interfaz DLL.
Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea usar (VCPOD2XX) Y luego localice los sistemas operativos apropiados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.
Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android.
