Longitud del Cable
Descripción

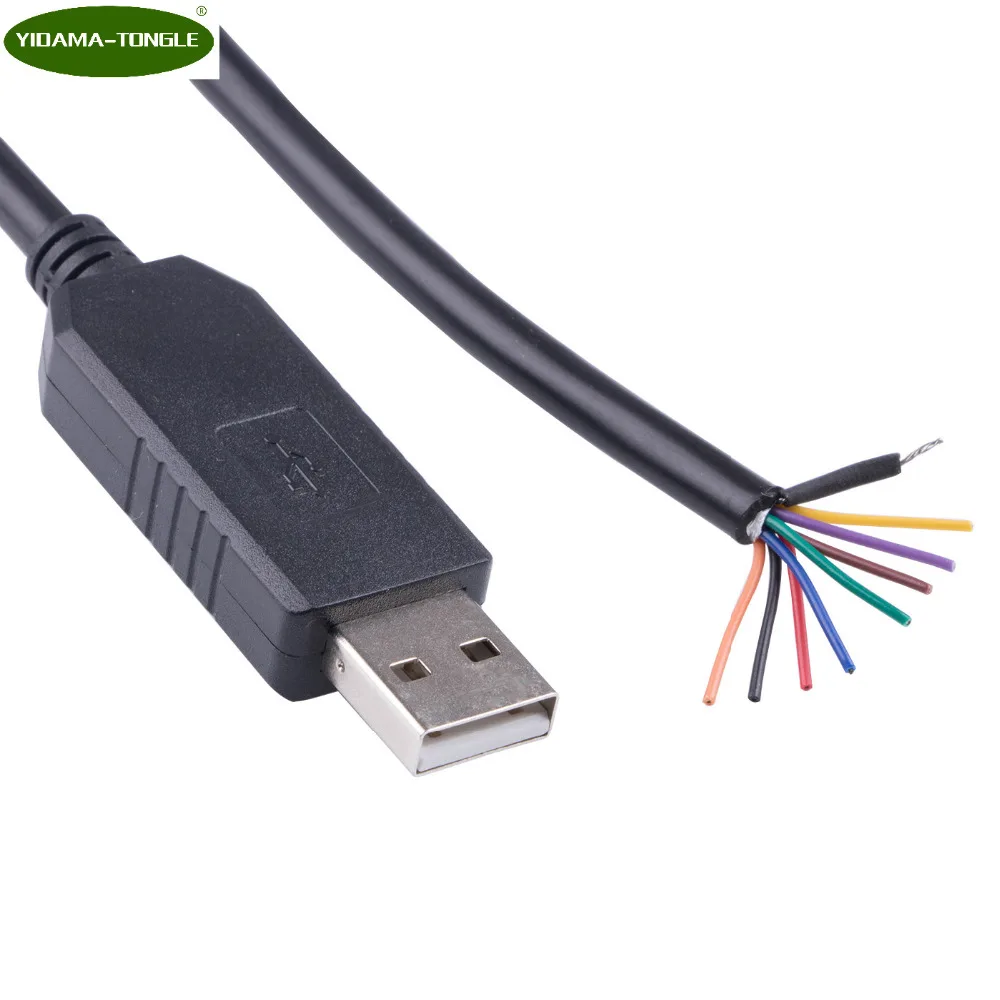

USB a RS232 Serial 9 Cables Cable Pinout FTDI Chip Controlador Puerto Comunicación Adpater Convertidor Cable Soporte para Android Arduino

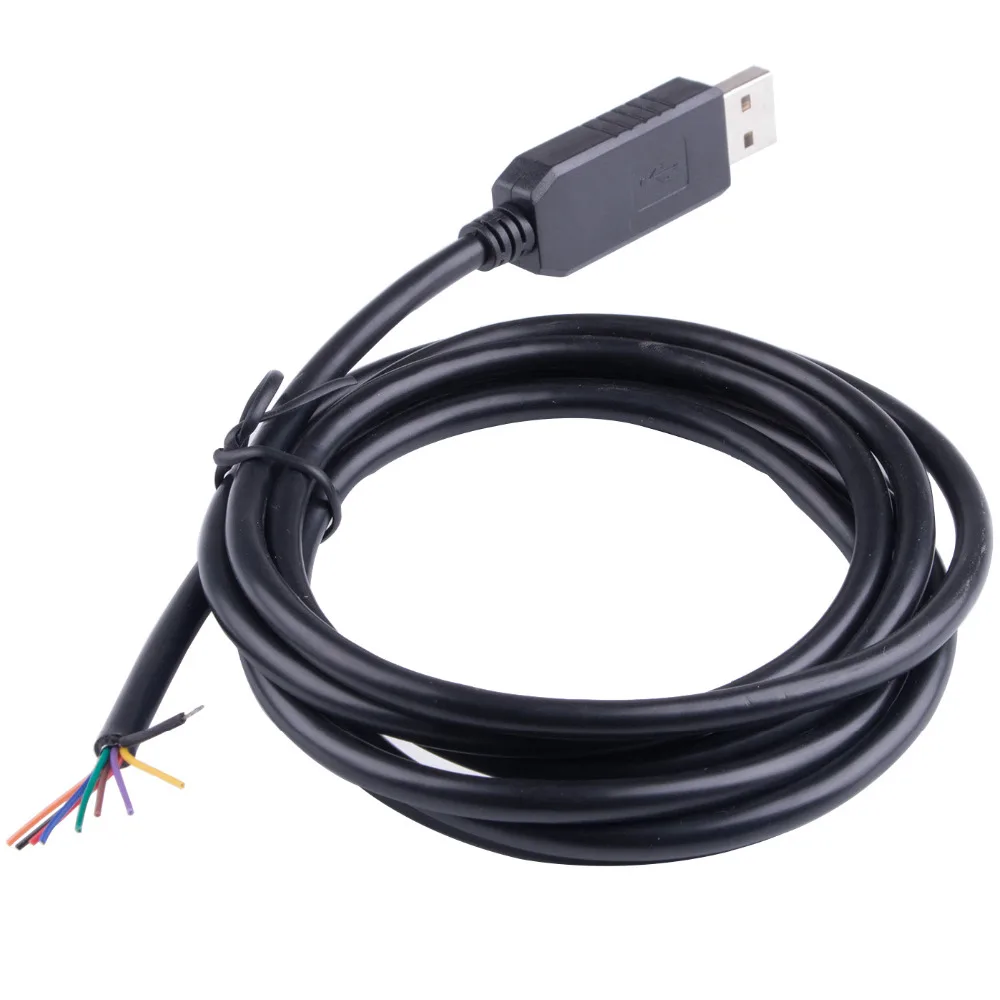

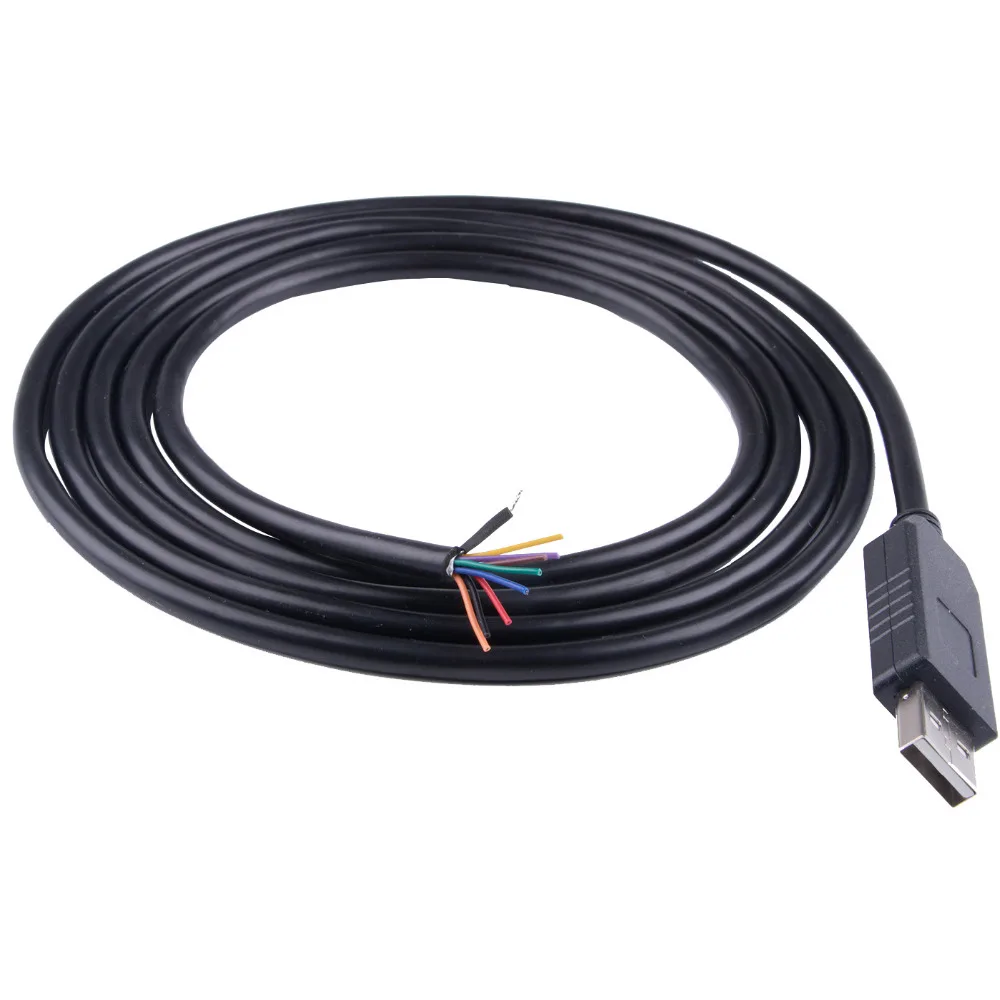

Longitud: 6ft/1,8 m

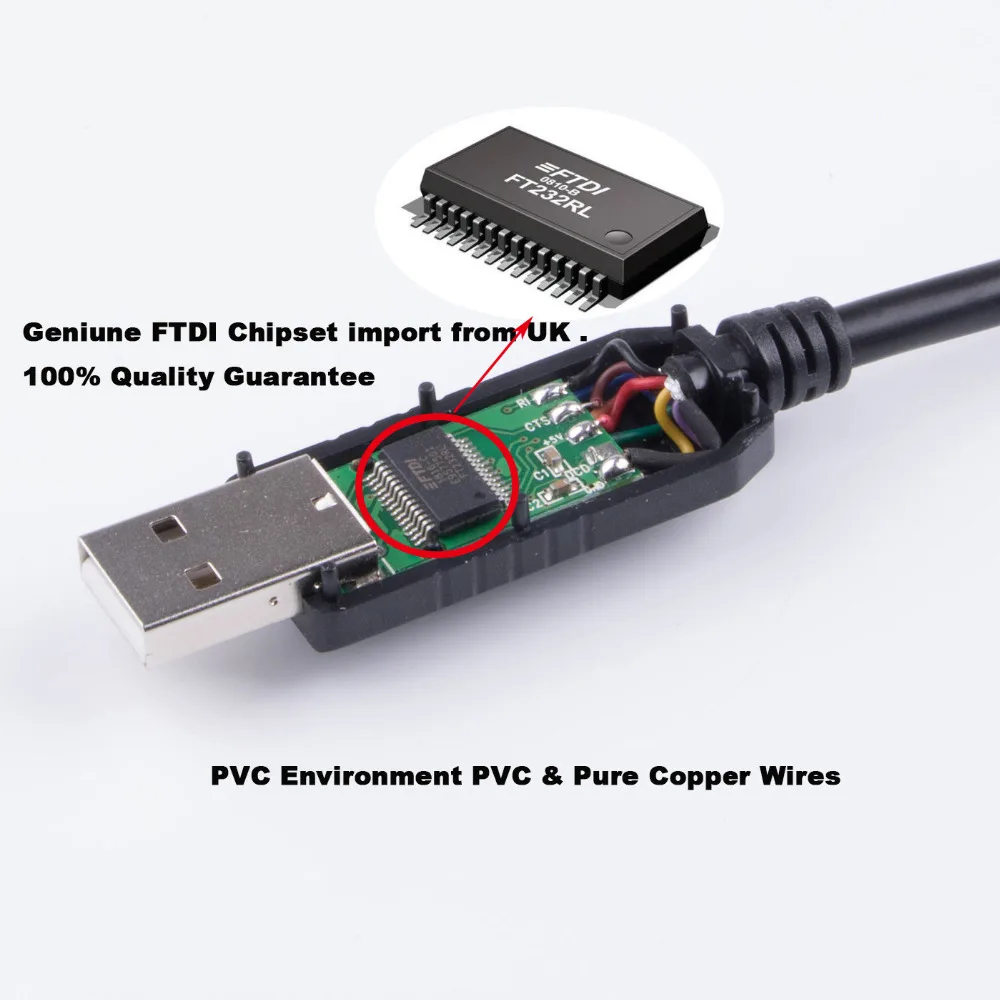

Conjunto de chips: FT232RL + ZT213

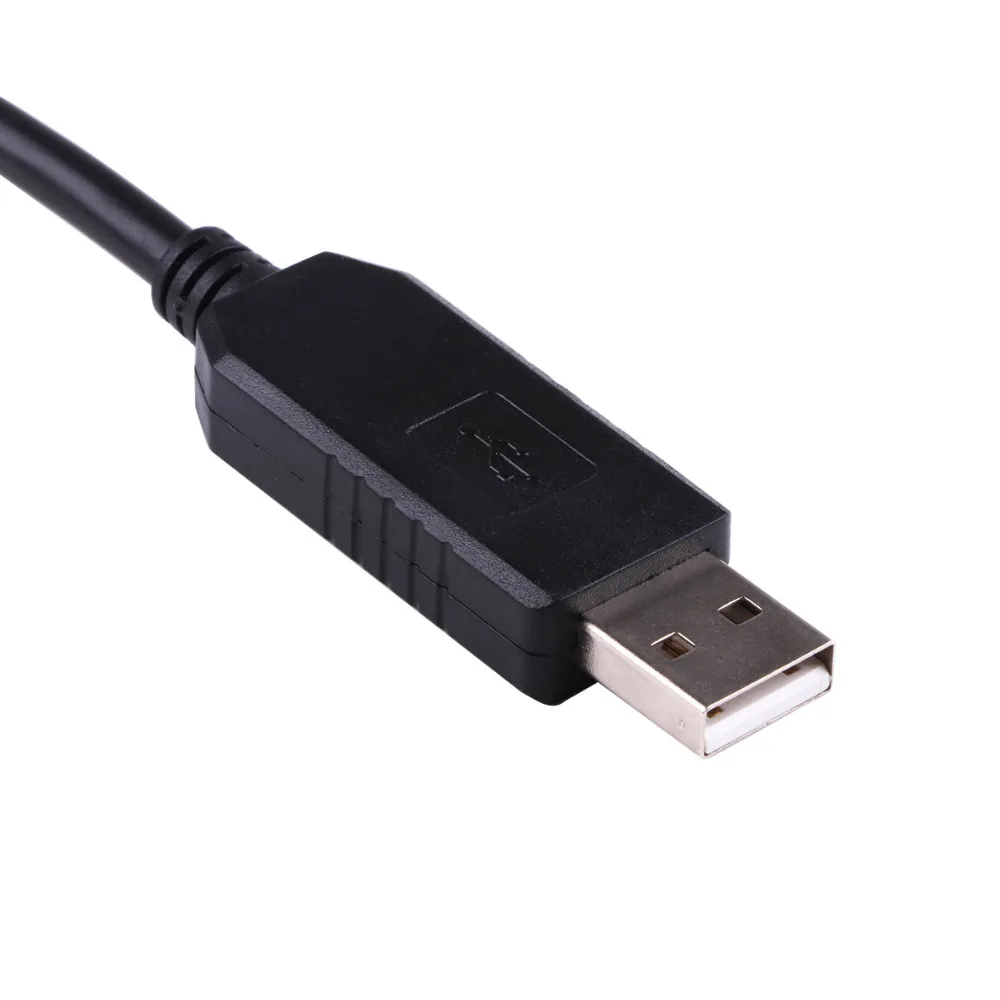

Conector: USB a cable de extremo de 9 núcleos
Garantía de calidad: un año
Compatible con el tipo de dispositivo,

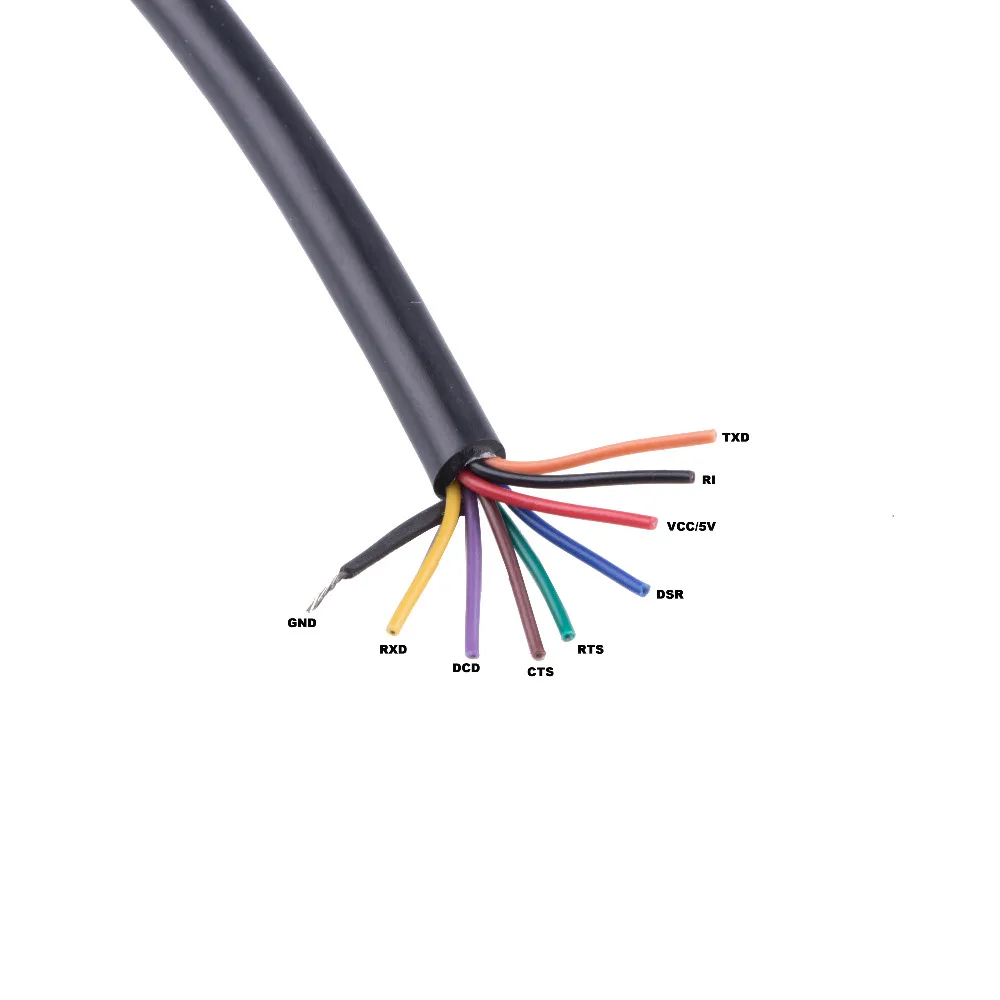

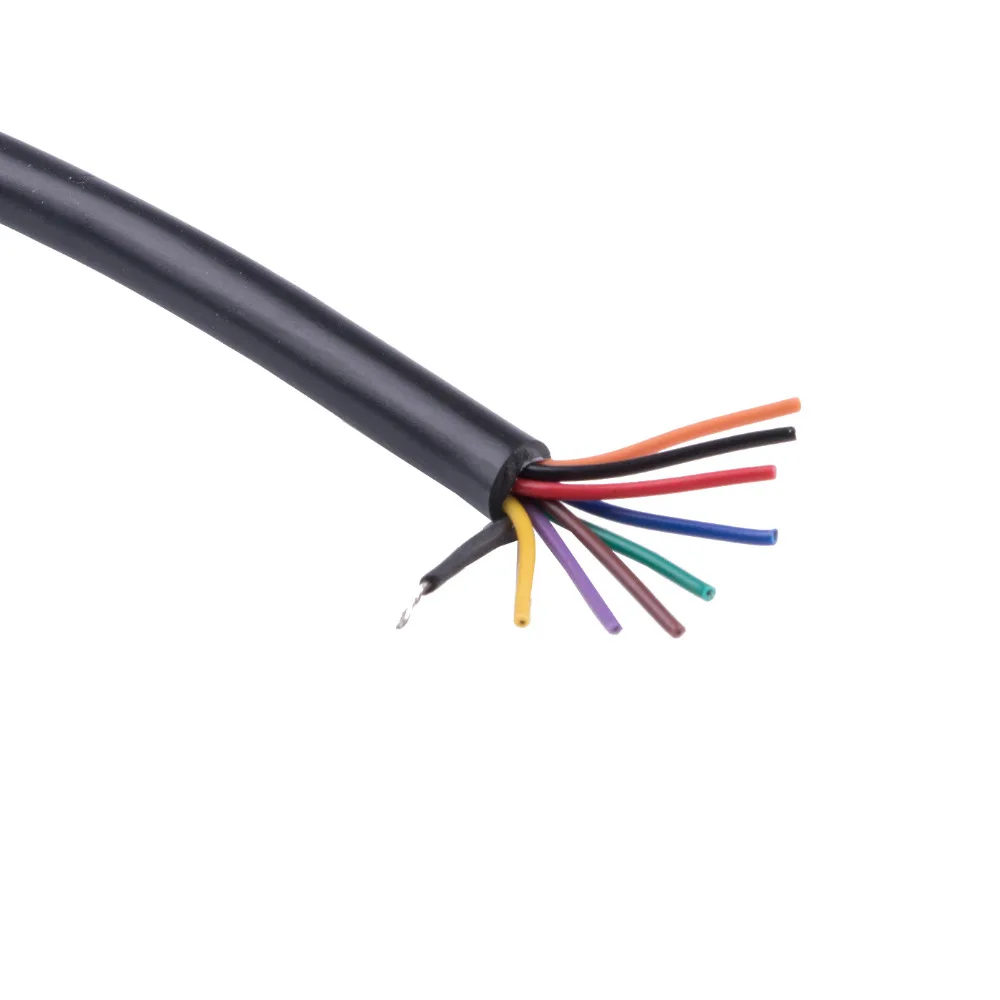

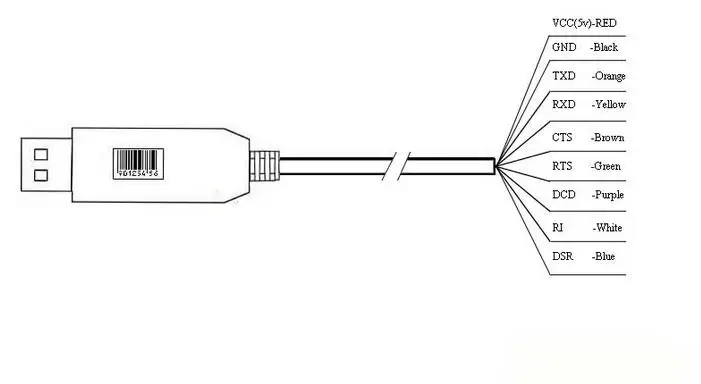

Pinout: rojo-VCC, negro-RI, negro-GND, naranja-TXD, amarillo-RXD, marrón-CTS, verde-RTS, púrpura-DCD, azul-DSR
Admite reescritura de ID de proveedor, admite Mprog3.5, admite FT_prog
Compatible con controlador FTDI VCP y controlador D2XX
Soporte VCC=5V desde USB
Velocidades de transferencia de datos de 300 baudios a 1Mbard

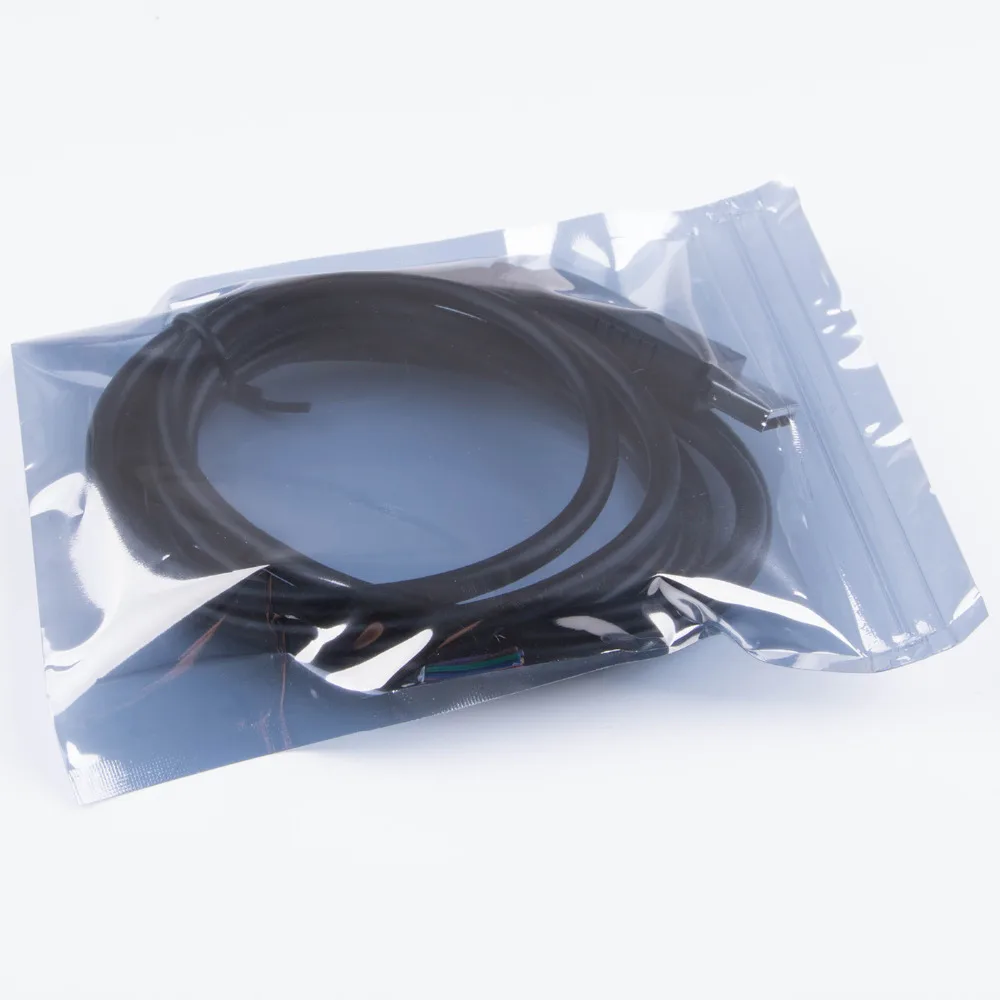

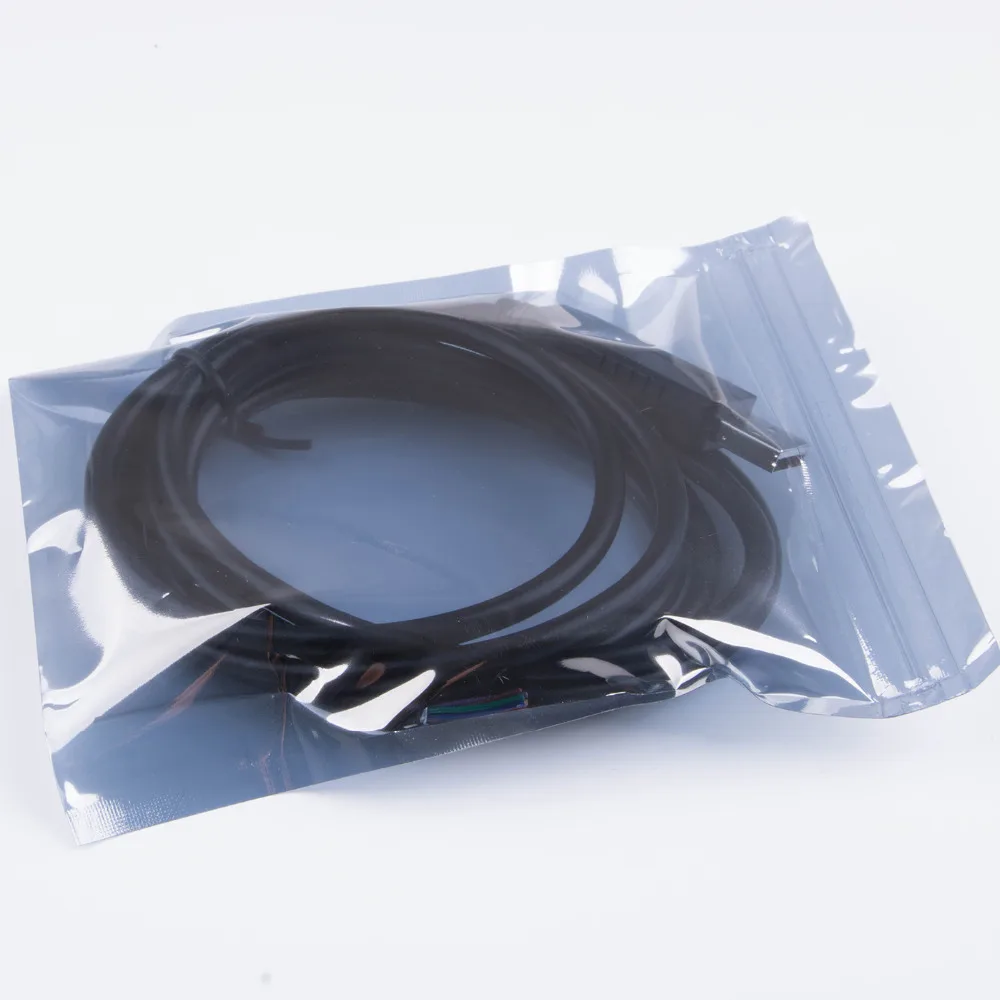

Paquete: 1 Cable de extremo de cable USB a RS232 Serial de 9 núcleos con chipset FTDI
Acerca de FT232RL
El FT232R es el último dispositivo que se agrega a la gama de dispositivos de circuito integrado de interfaz USB UART de FTDI. El FT232R es un interfaz USB a UART de serie con salida opcional del generador de reloj, ¿y el nuevo FTDIChip-ID? Característica de seguridad dongle. Además, están disponibles los modos de interfaz bit Bang asíncrono y síncrono. Los diseños de USB a serie que utilizan el FT232R se han simplificado aún más al integrar completamente la EEPROM externa, el circuito de reloj y las resistencias USB en el dispositivo.
El FT232R añade dos nuevas funciones en comparación con sus predecesores, lo que lo convierte en un chip "3 en 1" para algunas áreas de aplicación. El reloj generado internamente (6MHz, 12MHz, 24 y 48MHz) se puede sacar del dispositivo y utilizar para controlar un microcontrolador o lógica externa. Un número único (¿El FTDIChip-ID?) se graba en el dispositivo durante la fabricación y es legible a través de USB, formando así la base de un dongle de seguridad que se puede utilizar para proteger el software de la aplicación del cliente de ser copiado.
Interfaz de transferencia de datos serie asíncrona a USB de un solo chip.
Todo el protocolo USB se maneja en el chip: no se requiere programación de firmware específica de USB.
Soporte de interfaz UART para 7 u 8 bits de datos, 1 o 2 bits de parada e impar/par/marca/espacio/sin paridad.
Hardware totalmente asistido o software X-On / X-Off.
Velocidades de transferencia de datos de 300 baudios a 3 Megabaud (RS422 / RS485 y a niveles TTL) y de 300 baudios a 1 Megabaud (RS232).
Soporte integrado para caracteres de evento y condición de salto de línea.
¿Nuevo USB FTDIChip-ID? Característica.
Nuevos Pines de E/S CBUS configurables.
Control de búfer de transmisión automática para aplicaciones RS485.
Transmite y recibe señales de accionamiento LED.
Nuevas opciones de señal de salida de reloj de 48MHz, 24MHz,12MHz y 6MHz para conducir MCU externo o FPGA.
FIFO recibe y transmite búferes para un alto rendimiento de datos.
Buffer de recepción de 256 bytes y búfer de transmisión de 128 bytes que utilizan tecnología de suavizado de búfer para permitir un alto rendimiento de datos.
Tiempo de espera de recepción ajustable.
Opciones de interfaz de modo bit bang sincrónico y asincrónico con luces estroboscópicas RD # y WR #.
Nueva opción de modo CBUS bit Bang.
EEPROM interno de 1024 bits integrado para configuración de E/S y almacenamiento de VID USB, PID, número de serie y cadenas de descripción de producto.
Dispositivo suministrado preprogramado con número de serie USB único.
Soporte para suspensión/reanudación USB.
Compatible con configuraciones USB alimentadas por bus, autoalimentadas y alimentadas por bus de alta potencia.
Convertidor de nivel de 3,3 V integrado para E/S USB.
Convertidor de nivel integrado en UART y CBUS para interfaz a 5V-1,8 V Logic.
Verdadera Salida de unidad CMOS de 5V/3,3 V/2,8 V/1,8 V y entrada TTL.
Opción de unidad de salida de PIN de E/S alta.
Resistencias USB integradas.
Circuito integrado de encendido y reinicio.
Reloj totalmente integrado: no se requiere Cristal, oscilador o resonador externo.
Filtrado de suministro AVCC totalmente integrado: no se requiere un pin AVCC separado ni un filtro R-C externo.
Opción de inversión de señal UART.
Modo de transferencia masiva USB.
Operación de suministro único de 3,3 V a 5,25 V.
Bajo funcionamiento y corriente de suspensión USB.
Bajo Consumo de ancho de banda USB.
Controlador host UHCI / OHCI / EHCI compatible.
Compatible con USB 2,0 de velocidad completa.
Rango de temperatura de funcionamiento extendido de-40 °C a 85 °C.
Hay controladores disponibles que permiten que los dispositivos FTDI funcionen con los siguientes sistemas operativos:
Ventanas 8,1
Ventanas 8,1x64
Ventanas 8
Ventanas 8x64
Windows Servidor2012
Servidor Windows 2008 R2
Ventanas 7
Ventanas 7x64
Servidor Windows 2008
Windows Server 2008x64
Windows Vista
Windows Vista x64
Servidor Windows 2003
Windows Server 2003x64
Windows XP
Windows XP x64
Windows ME
Ventanas 98
Linux
Mac OS X
Mac OS 9
Mac OS 8
Windows CE.NET (versión 4,2 y superior)
Android
Windows RT
Soporte para WinCE7.0
Las pruebas funcionales iniciales realizadas por FTDI han demostrado que los controladores FTDI funcionan como se espera en Windows CE 7.0
Soporte para versiones anteriores de Windows Desktop
NOTA: Microsoft ha finalizado el soporte para certificar XP y VISTA a través de su programa de prueba WHCK. Como tal, las versiones actuales seguirán funcionando en XP y VISTA, pero no están certificadas por Microsoft.
Diferencias EN LA API del controlador
Para la mayoría de estos sistemas operativos hay dos tipos de controladores disponibles: Controladores de Puerto COM virtual (VCP) y controladores directos (D2XX). El controlador VCP emula un puerto serie de PC estándar de modo que el dispositivo USB pueda comunicarse como un dispositivo RS23. El controlador D2XX permite el acceso directo a un dispositivo USB a través de una interfaz DLL.
Para localizar los controladores que desea instalar para un dispositivo, seleccione cuál de los tipos de controladores desea usar (VCPOD2XX) Y luego localice los sistemas operativos apropiados. Con la excepción de Windows 98 y Windows ME, todos los dispositivos son compatibles con cada paquete de controladores.
Si se requiere un controlador VCP para Android, consulte la siguiente nota de aplicación: TN 132 adición de dispositivos FTDI, compatibilidad con controladores VCP para Android
