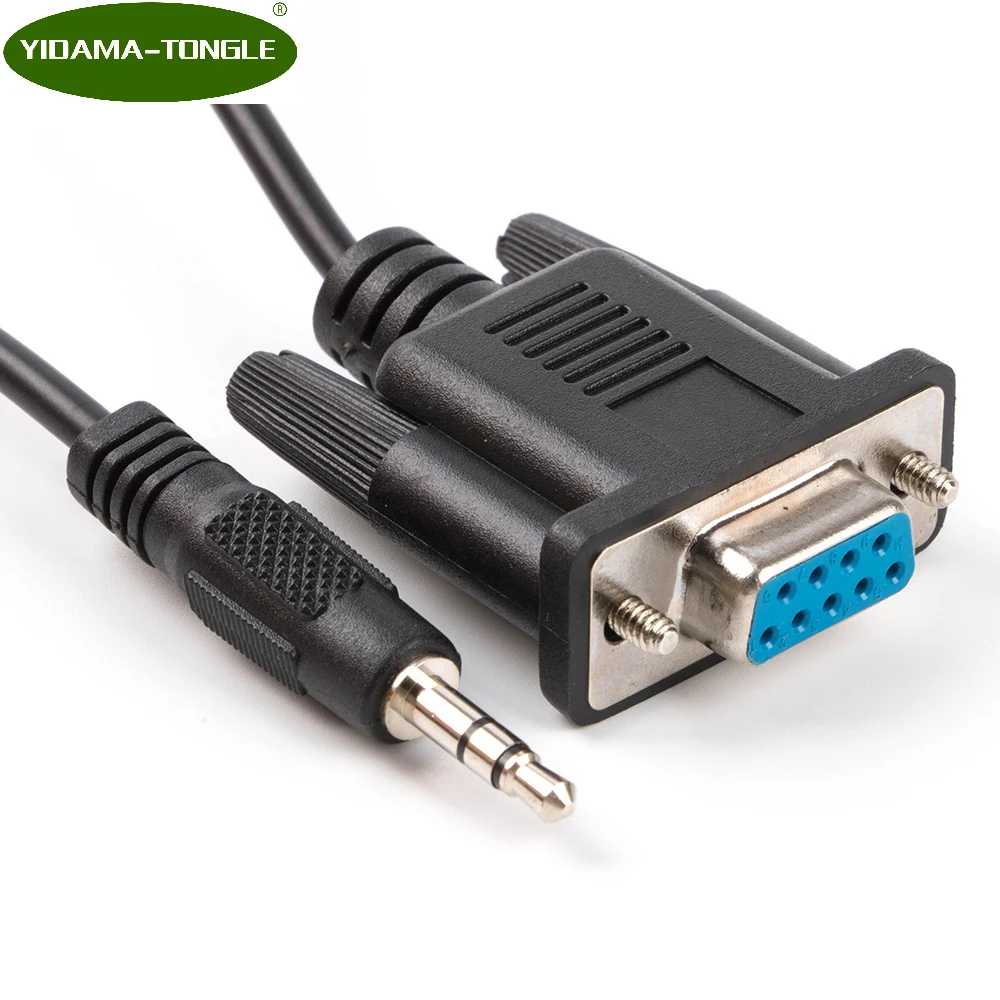

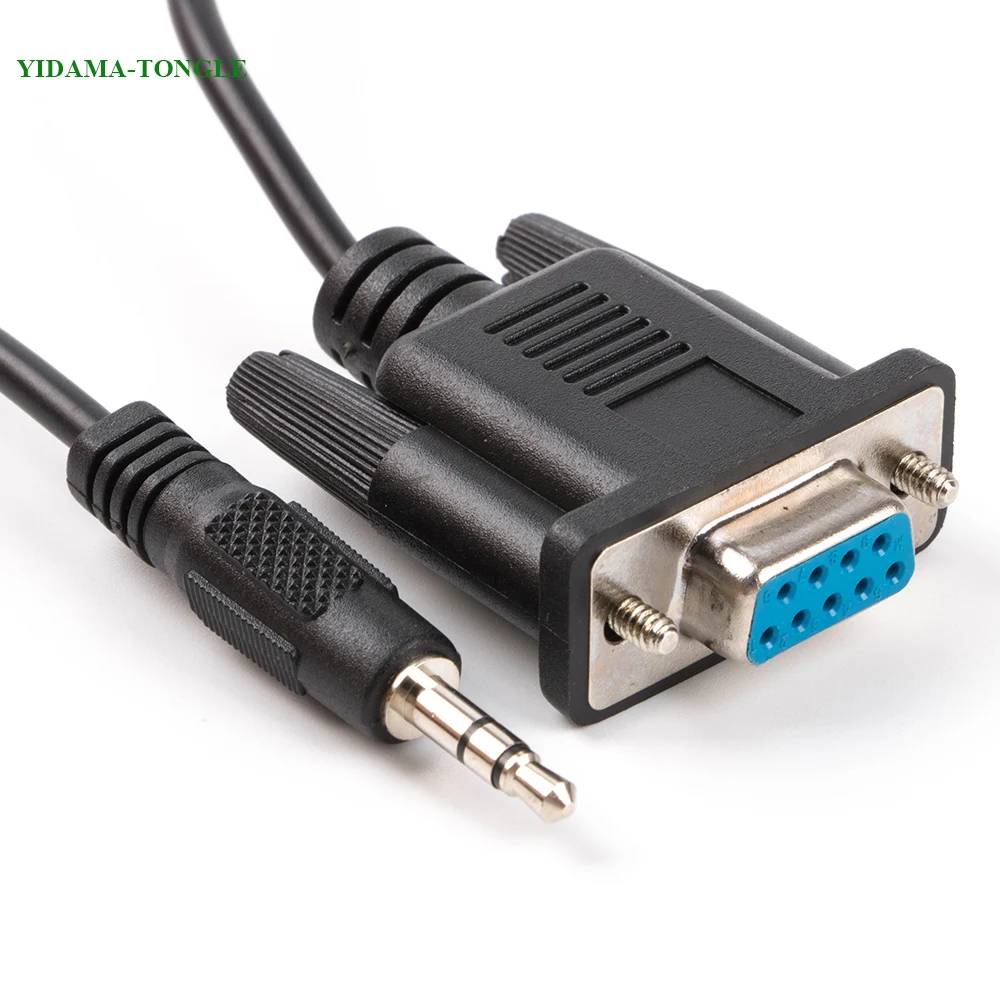

Cable conector DB9 de Audio a RS232 de 3,5mm para Samsung, Puerto ex-link, Cable de consola de TV, Cable Serial Galileo Gen1 de 180cm

loading gallery...

Cable conector DB9 de Audio a RS232 de 3,5mm para Samsung, Puerto ex-link, Cable de consola de TV, Cable Serial Galileo Gen1 de 180cm

7,59 €

(Votos: ) 0 unidades vendidas

Enlace proporcionado por:

Enviado desde:

CHINA

Longitud del Cable:

1.8M

Color:

Tip-DB9-2-EX link TV

Tip-DB9-3

Comprar

Última actualización 2025-02-27T22:11:21.672Z

Descripción

Cable de conector de audio DB9 a RS232 de 3,5mm para Samsung, Puerto ex-Link, Cable de consola de TV, Cable serie Galileo Gen1 de 180cm

Versión A:DB9 #2-Punta DB9 #3-Anillo, DB9 #5-Manga

Versión B :DB9 #3-Punta DB9 #2-Anillo, DB9 #5-Manga

RS232 a 3,5mm para cable serial de consola Intel Galileo
Otra aplicación es para Samsung TV
Cable de consola Linux para placa Galileo

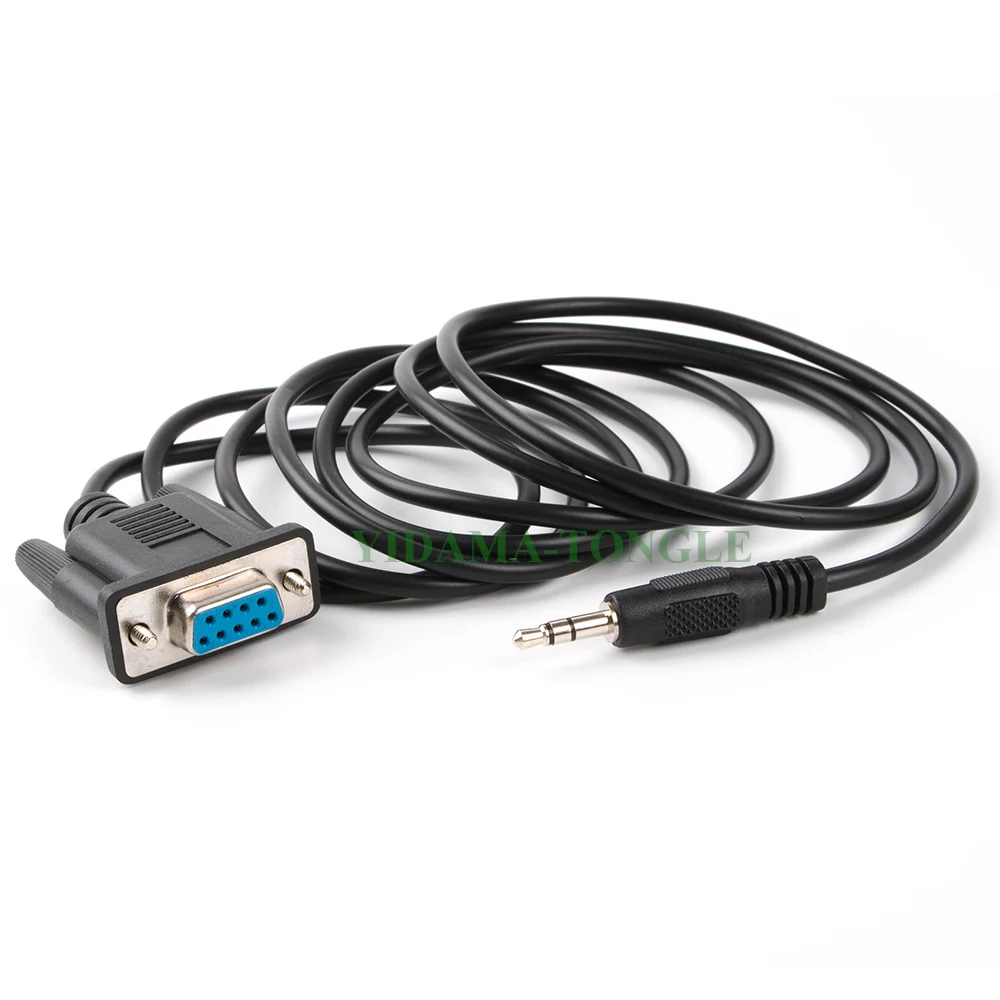

Cable serie DB9 hembra a 3,5mm
Cable de transferencia serial genérico

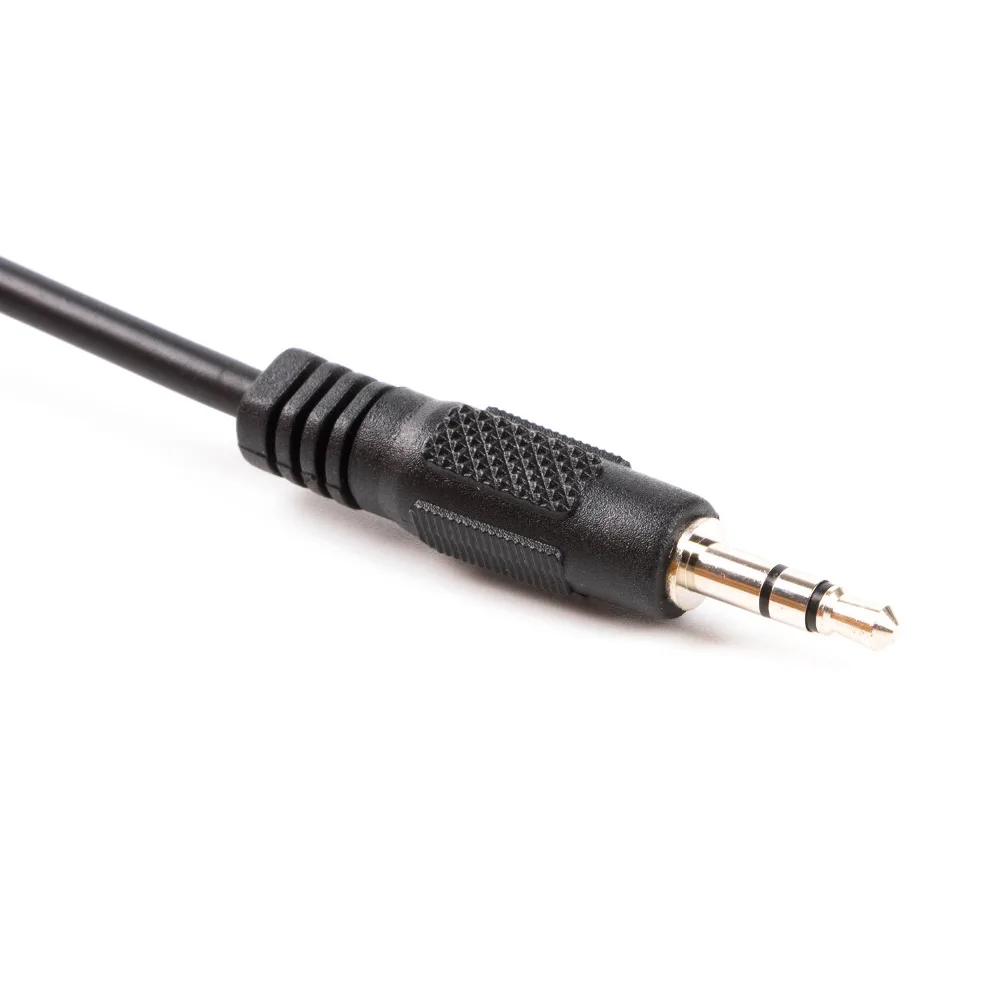

Conector estéreo de 3,5mm a puerto serial de La DB9-F.
Este cable se puede utilizar con Placa Intel Galileo Puerto estéreo de 3,5mm (puerto serie)
Se utiliza principalmente para transferir datos en serie de ida y vuelta desde dispositivos pequeños.

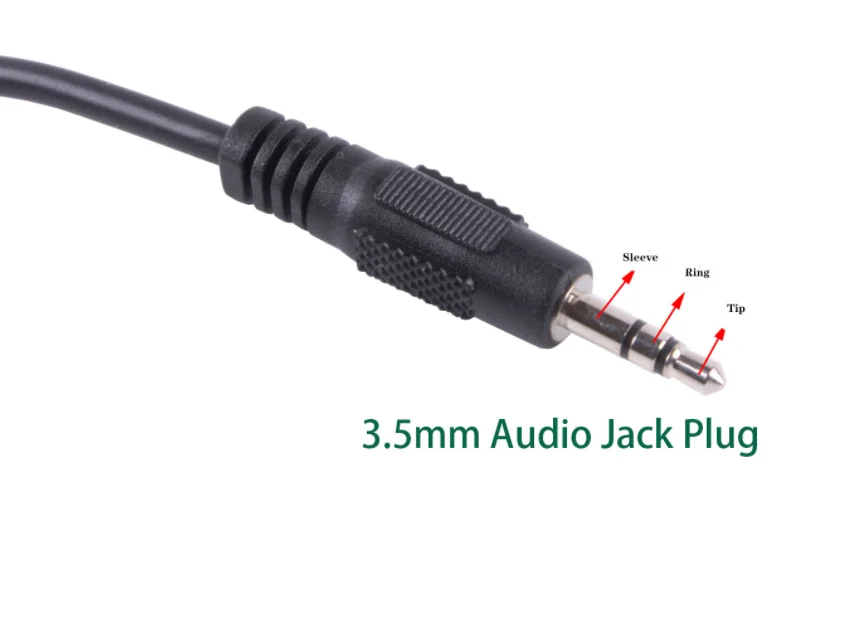

Cableado esquemático
DB9 Pin #1/4/6/7/8/9 - NC
DB9 Pin #2-Punta
Pin DB9 #3-Anillo
DB9 Pin #5-Manga
28AWG * 3C, cobre desnudo, alambre trenzado, cubierta de PVC

Aplicación 1: Puerto TV EX-Link para Samsung DLP TV

O Controlador Wi-Fi a serie de caché global conectado al puerto EX-Link en un televisor de alta definición Samsung con mando a distancia Roomie como parte delantera

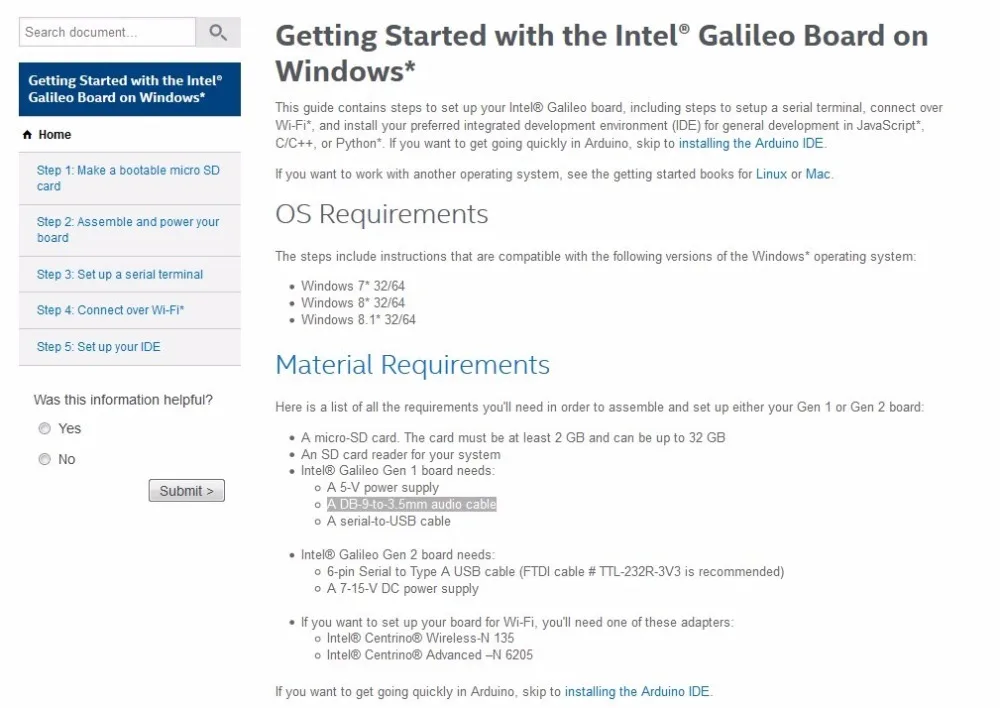

Aplicación 02: El cable DB9 RS232 es para la placa Intel Galileo Gen1

Conecte el conector de entrada de la (puerto serie) a un

Dispositivo de control externo (como un ordenador o un

Sistema de control A/V) para controlar las funciones del producto

Externamente.

Conecte el puerto serie del dispositivo de control al

Conector de en el panel trasero del producto.

Nota: No se suministran los cables de conexión de

Con el producto.

Tipo

Establecer Número de identificación. "Mapeo de datos reales".

1 Pulse Inicio para acceder a los menús principales.

2 Presione los botones de navegación para desplazarse a

Opción y pulse OK.

3 Presione los botones de navegación para desplazarse para configurar

ID y pulse OK.

4 Desplácese hacia la izquierda o hacia la derecha para seleccionar un número de identificación establecido y

Seleccione cerrar. El rango de ajuste es 1-99.

5 Cuando haya terminado, pulse EXIT.

Parámetros de comunicación

Tasa de baudios: 9600 bps (UART)

Longitud de datos: 8 bits

Paridad: Ninguna

Bit de parada: 1 bit

Código de comunicación: código ASCII

Utilice un cable cruzado (inverso).

Protocolo de transmisión/recepción

Transmisión

[Comando1] [Comando2][ ][Set ID][ ][Datos][Cr]

[Comando 1] : Primer Comando para controlar el televisor. (J, K, m o X)

[Comando 2] : Segundo comando para controlar el televisor.

[Establecer ID] : puede ajustar el ID del conjunto para elegir el número de ID del monitor deseado en el menú de opciones. Ajuste

El rango es de 1 a 99. Al seleccionar Set ID '0', se controla cada conjunto conectado.

El ID del conjunto se indica como decimal (1 a 99) en el menú y como hexa decimal (0x0 a 0x63) en

Protocolo de transmisión/recepción.

[DATOS]: Para transmitir datos de comando. Transmite datos 'FF' para leer el estado del comando.

[Cr] : Retorno del carro

Código ASCII '0x0D'

[ ] : Código ASCII 'space (0x20)'

Reconocimiento OK

[Comando2][ ][Establecer ID][ ][Aceptar] [Datos] [X]

* El conjunto transmite ACK (acuse de recibo) basado en este formato al recibir datos normales. En este momento,

Si los datos están en modo lectura de datos, indica datos de estado actual. Si los datos están en modo de escritura de datos, devuelve el

Datos del ordenador PC.

Reconocimiento de error

[Comando2][ ][Set ID][ ][NG][Datos] [X]

* El conjunto transmite ACK (acuse de recibo) basado en este formato al recibir datos anormales de

Funciones no viables o errores de comunicación.

Datos 00: Código ilegal
