Cable de extensión ADT-Link PCI Express 4.0 x4 a x1
Nombre de marca: ADT-LINK
Nombre del producto: cable de extensión PCIe 4.0 x4 a x1
Modelo de producto:

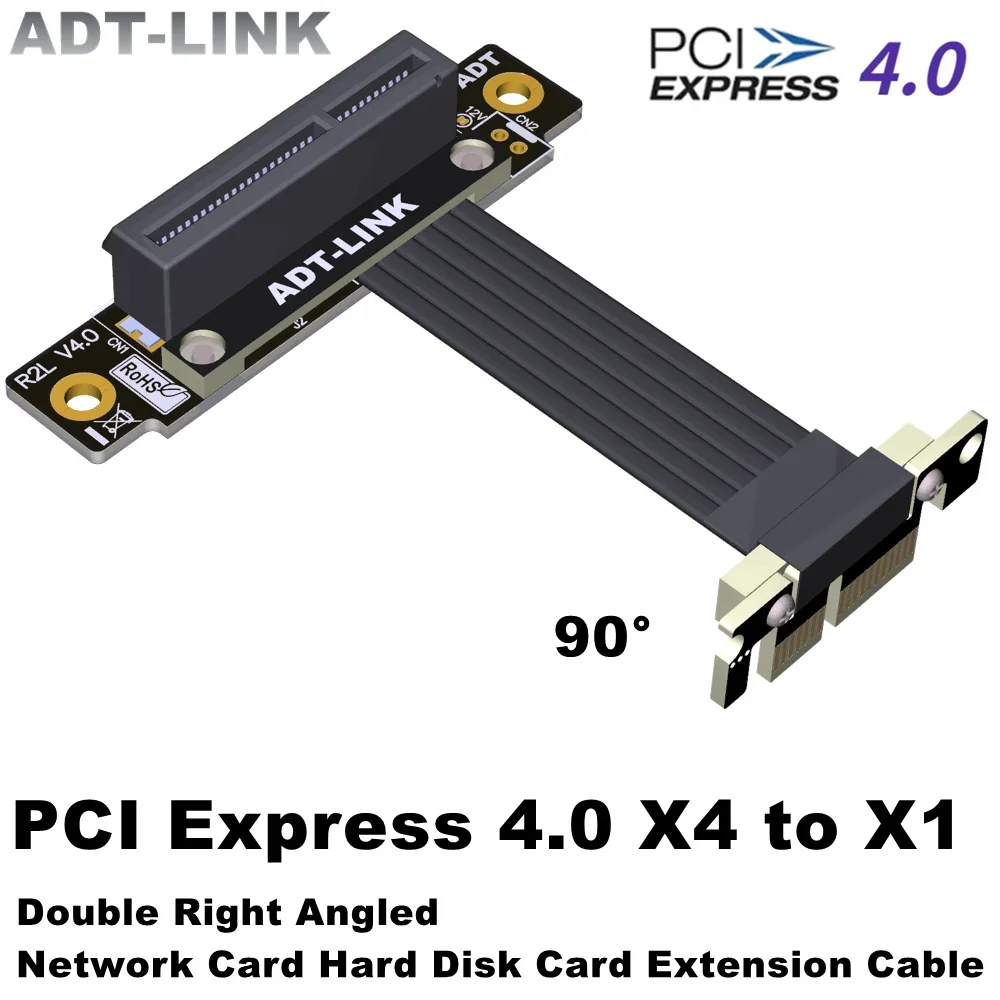

R12SL-TL 4.0Doble 90 grados
R12SF 4.0180 grados rectos

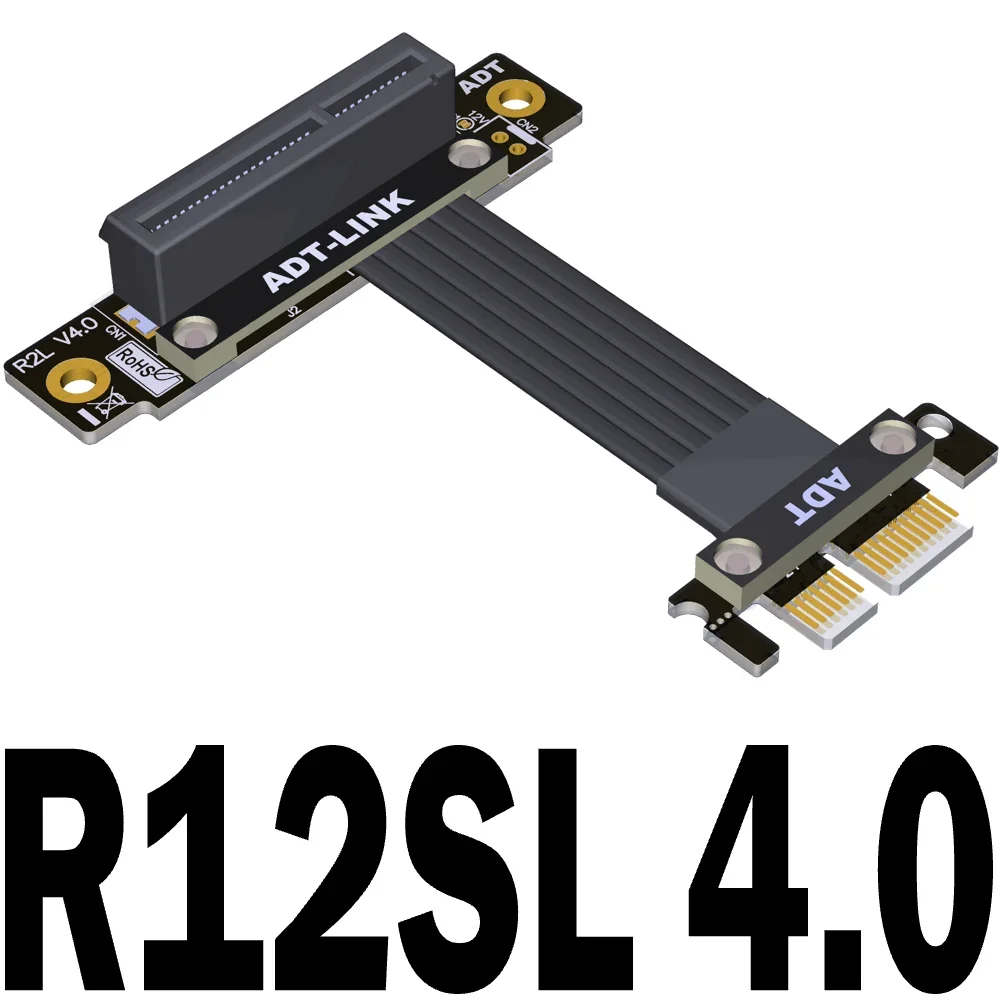

R12SL 4.090 grados
Velocidad de transferencia: PCIe 4.0 x1 de velocidad máxima
Longitud del cable: 5 ~ 100 cm, la longitud se puede personalizar
Aplicación: tarjeta de red inalámbrica, tarjeta de red cableada, tarjeta de captura, tarjeta USB, tarjeta de unidad de estado sólido, siempre que la tarjeta PCIe sea x4 y la ranura de la placa base sea x1, la interfaz puede admitir.
Descripción de la longitud del cable:
La longitud del cable se refiere a la parte del cable visible.No incluye la PCB ni la longitud del conector.Para la longitud del cable.Si contiene la PCB y las longitudes del conector, agregue unos 2 cm.La longitud total es de aproximadamente 7 cm, consulte la dimensión de 5 cm en la siguiente figura.
Preguntas y respuestas:
1) ¿Cuál es la calidad del cable?¿Hay un escudo?
Hay blindaje metálico, polímero conductor de blindaje EMI avanzado, nuevos materiales para blindaje EMI y diseño de cable plano.Esta tecnología permite que cada cable esté completamente cubierto por el blindaje contra interferencias electromagnéticas de polímero conductor para evitar la incidencia o emisión de frecuencias electromagnéticas, minimizar la interferencia y la degradación del rendimiento y reducir el peso del cable.
2) ¿El cable es blando?¿Se puede doblar?
El cable es el cable dedicado PCIe de cuarta generación desarrollado y diseñado por ADT.El cable negro tiene un grosor de 1,3 mm, el cable plateado tiene un grosor de 1,4 mm y el cable azul tiene un grosor de 0,85 mm.El cable se puede doblar o doblar sin afectar el uso.
3) ¿Por qué el rendimiento es deficiente después de conectar el cable de extensión?¿O está atascado lentamente o no funciona?
Cuando se conecta el cable de extensión de la tarjeta gráfica, el rendimiento es insuficiente o la función es anormal.Hay tres problemas comunes:
1.El cable de extensión está ensamblado incorrectamente.El cable de extensión de la tarjeta gráfica debe instalarse en la ranura de la tarjeta gráfica más cercana a la CPU.Otras ranuras tienen un rendimiento deficiente.
2.Los dedos dorados de la tarjeta gráfica o los terminales del zócalo de la placa base no están en buen contacto o tienen óxidos, lo que hace que la tarjeta se ralentice y los puntos de contacto de los dedos dorados deben estar limpios.
3.La placa base está envejeciendo, la tarjeta gráfica está envejeciendo y el equipo tiene más de 4 años y no admite el uso de cables de extensión.Úselo a una velocidad más baja si el equipo está envejeciendo o si la señal es deficiente.
4)Ventajas del producto:
1.Ventaja del cable, el cable antiinterferencias de baja resistencia de cuarta generación desarrollado y diseñado por ADT es resistente a los arañazos y al desgaste, y la alta frecuencia admite transmisión estable PCIe 4.0
2.Ventaja de la longitud de la línea, se puede personalizar de 5 cm a 100 cm
3.La señal diferencial no tiene un diseño de orificio pasante, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, y no hay fenómeno de microcortocircuito CAF, y el producto es duradero.
4.El producto está fabricado con materiales de alta calidad y la PCB está hecha de precisión.La PCB utiliza placas de alto TG.El espesor del material de cobre se espesa a 1 oz.Los dedos de oro tienen suficiente contenido de chapado en oro y los pies chapados en oro tienen buena conductividad eléctrica, lo que puede reducir la pantalla azul de choque causada por una mayor resistencia a la oxidación y al óxido.
5. El cable utilizado en el producto es muy duradero. Utilice juntas de PCB con un espesor de 3 mm para proteger los puntos de soldadura del metal y bloquee los tornillos y tuercas hexagonales para sujetar el producto. El producto es fuerte y confiable, resistente a tirones, antiinterferencias y no rompe el cable. El problema de la caída de las uñas. El alambre se puede doblar o doblar sin afectar el uso.
