Descripción

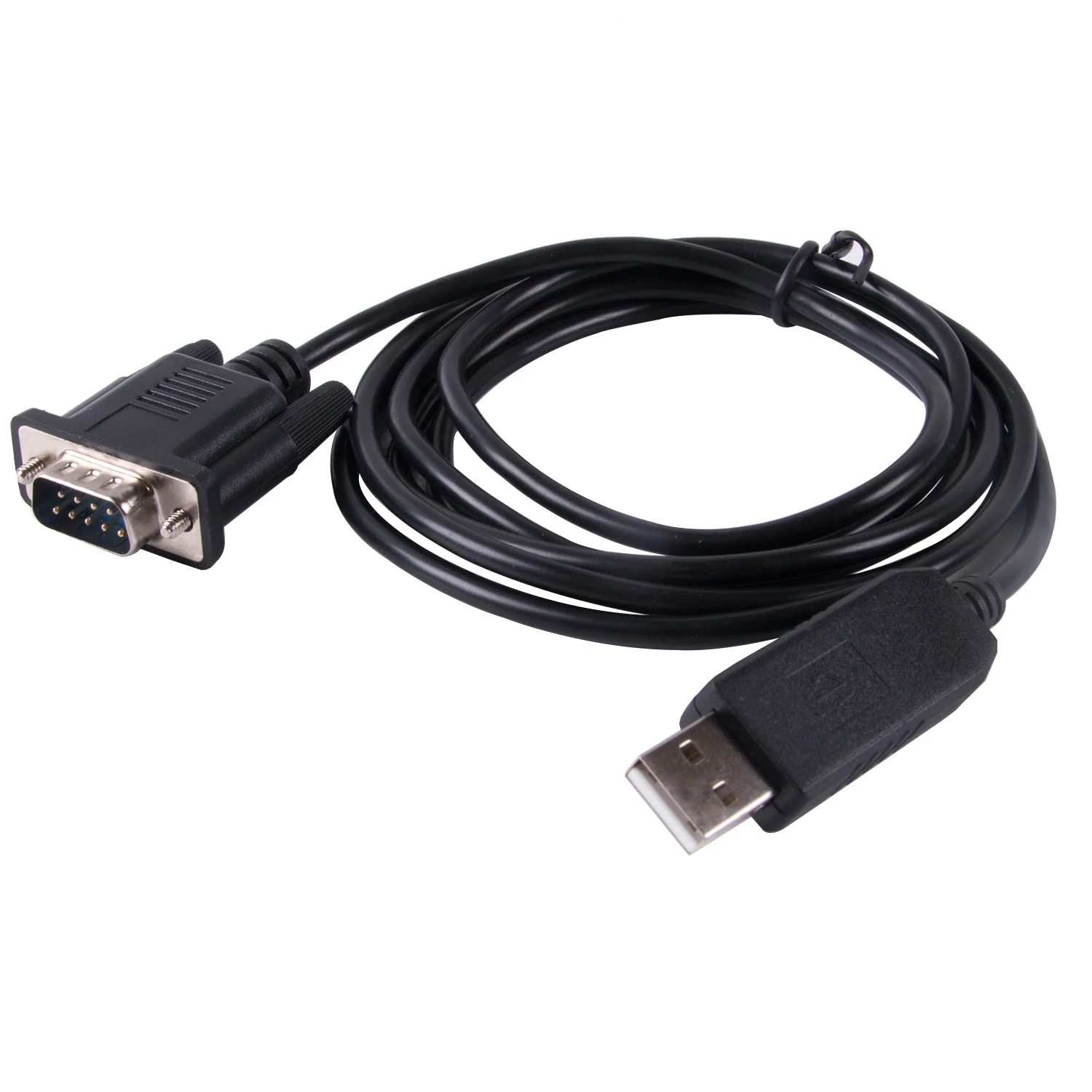

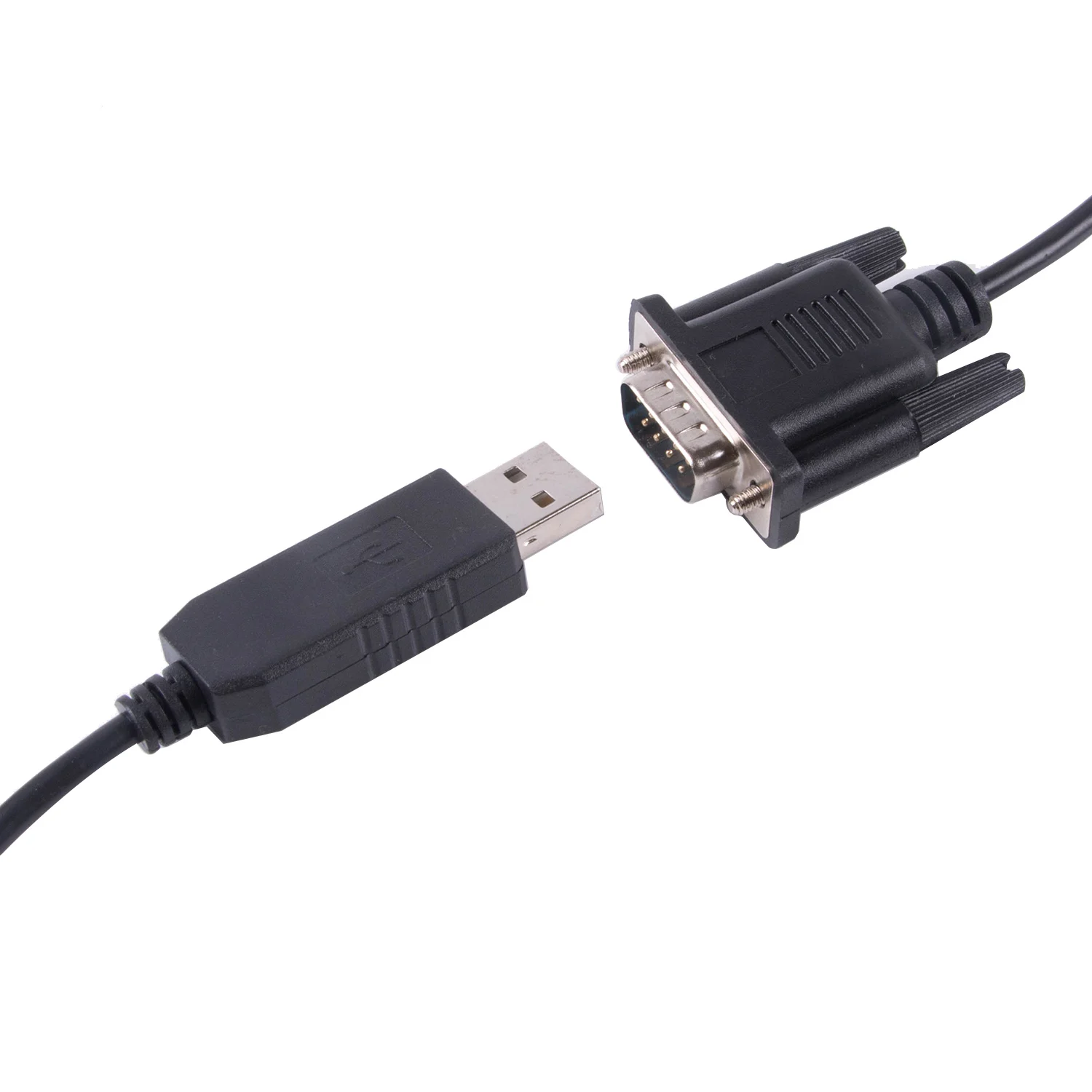

APC Smart UPS DB9 Cable PL2303GT USB RS232 Serie a 9 Pin D-Sub Macho Cable 940-0024C Soporte Windows 7/8/10/11 Mac Linux
Material: chaqueta exterior de PVC
Cable: 28AWG * 3C, OD3.5
Color: negro
Longitud del cable: 1,8 M

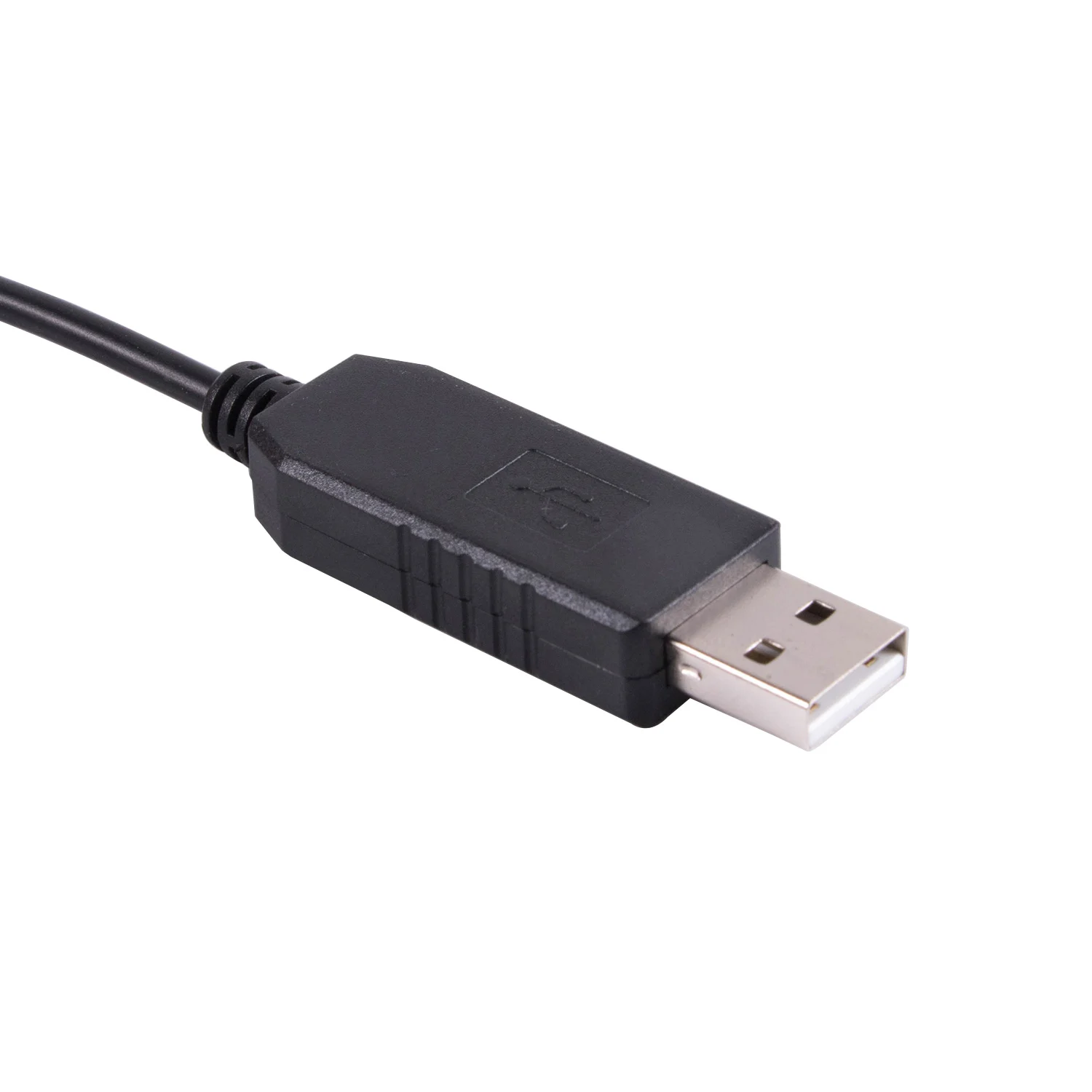

Conector A: USB 2,0 tipo A macho

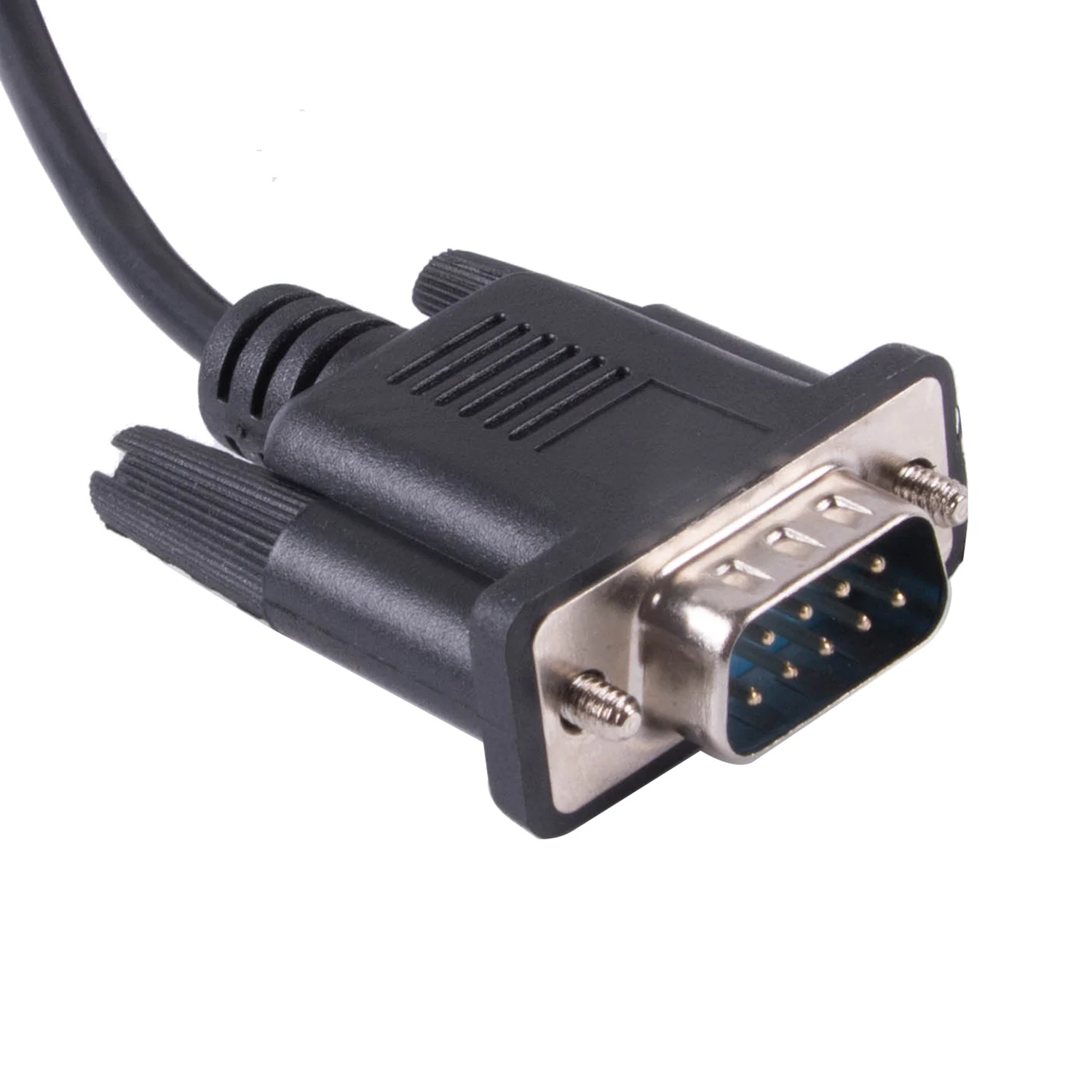

Conector B: DB9 macho
Conjunto de chips: PL2303GT original
Modelos compatibles:
· Back-UPS Pro BP650, BP650S, BP650SC, BP420, BP420S, BP420SC, BP280S (también Compatible con cable 940-0095B)
· Smart-UPS 3G SU420NET, SU620NET, SU700NET, SU1000NET, SU1400NET, SU2200NET, SU3000NET, SU2200XLNET,
SU2200XLTNET, SU3000TNET, SU5000T, SU1400RMXL3U, SU2200RM3U, SU2200RMXL3U, SU2200RMXLNET, SU2200RMXLTNET, SU3000RM3U, SU3000SU3000RMNET, SU3000RMT5RMT3U, SU3000R5000
· Smart-UPS 3,5G SU700RM2U, SU1000RM2U, SU1400RM2U
· Smart-UPS 3,6G (serie) SUA1000, SUA1500, SUA750XL, SUA1000XL
· Smart-UPS 4,0G (serie) SUA2200, SUA2200RM2U, SUA3000, SUA3000RM2U, SUA3000RMT2U
· Smart-UPS SC SC420, SC620
· Matriz MX3000, MX5000, MX3000XR, MX5000XR
Acerca de PL2303GT

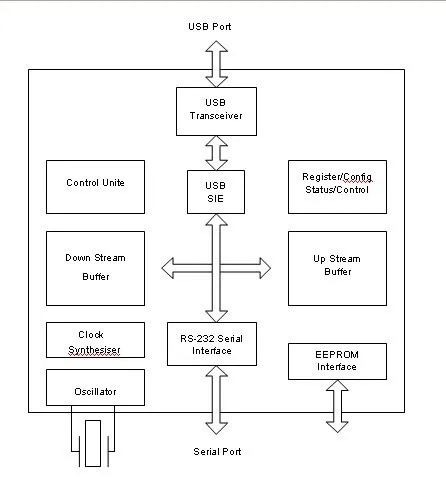

Controlador de puente serie USB a RS232 PL2303GT con transceptor RS232 incorporado
Interfaz USB
USB de un solo chip a RS232 asíncrono
Interfaz de transferencia de datos en serie.
Totalmente compatible con la especificación USB 2,0
(Modo de velocidad completa).
UHCI/OHCI (USB 1,1), EHCI (USB 2,0), xHCI
(USB 3,1) Controlador de host compatible.
USB libre de derechos a Puerto Com virtual (VCP)
Controladores para Windows, Mac, Linux y Android.
Transceptor USB 1,1 FS altamente integrado.
Resistencias de terminación integradas y pull-up
Resistencia para reducir los componentes externos de PCB.

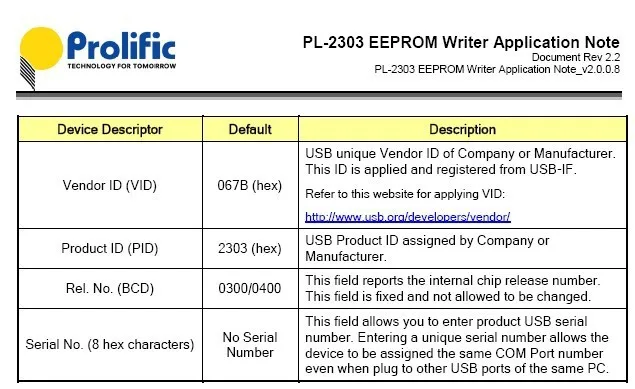

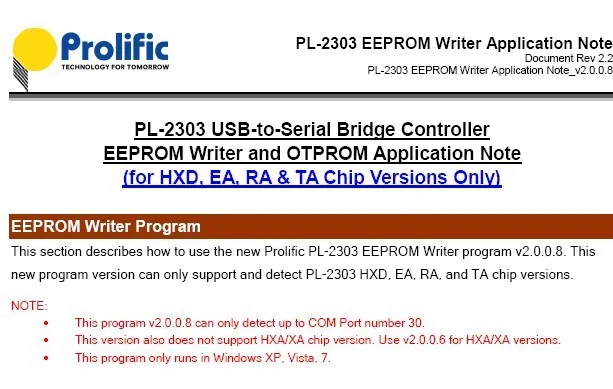

Soporta OTPROM (programable de una sola vez
ROM) para descriptores de dispositivos USB
Configuración. Se puede programar OTPROM
Directamente a través del puerto USB.
Cada IC tiene un ID único (para número de serie).
Soporta Bus-Power, auto-Power y
Configuración de dispositivos USB de alta potencia.
Soporta suspensión selectiva USB de Windows
(Activación remota habilitada).
Soporta funcionamiento de voltaje VBUS de 3,3 V
Interfaz UART (RS232)
Transceptor RS232 incorporado:
O Cumple con los estándares EIA/con 5,0 V
Suministro eléctrico
O Velocidad de transmisión garantizada de 1000kbps
Bajo carga
Diseño de tres controladores RS232
O Cinco receptores RS232 (siempre activos)
O sin cierre
Interfaz de salida del puerto serie RS232:
O Pines de interfaz UART RS232 completos (TXD, RXD,
RTS, CTS, DTR, DSR, DCD y RI
O Velocidad de baudios flexible compatible con hasta 1Mbps
O 5, 6, 7 u 8 bits de datos
O Modo de paridad Impar, Par, marca, espacio, ninguno
O Uno, uno y medio, o dos bits de parada
Control de flujo de hardware y software
O Proporciona un PIN Indicador de apagado RS232
Búferes FIFO de datos bidireccionales de 1024 bytes
(Recepción de 768 Bytes/transmisión de 256 bytes) para
Rendimiento de datos más rápido.
Transmisión (TX) y recepción configurables
Pines LED (RX) usando pines GPIO configurables.
Instalación del adaptador USB enchufable a serie DB9 en Windows 7
Windows 7 detectará y activará un asistente para instalar los controladores cuando el cable serial USB esté conectado, pero también es fácil (como esencial en otros sistemas operativos) para instalar primero el software del controlador.
Deberá descargar el controlador y descomprimirlo en cualquier lugar de su escritorio. Una vez que lo haya hecho, haga doble clic en él para iniciar la instalación.
La instalación es relativamente simple y no se hacen preguntas. Cuando haya terminado, debería ver algo como esto:
Ahora siga adelante y conecte el adaptador. Debería aparecer una ventana emergente con este aspecto:
Finalmente, Windows debe informar de que el dispositivo se ha instalado:
En el Administrador de dispositivos, debería buscar algo como esto:
