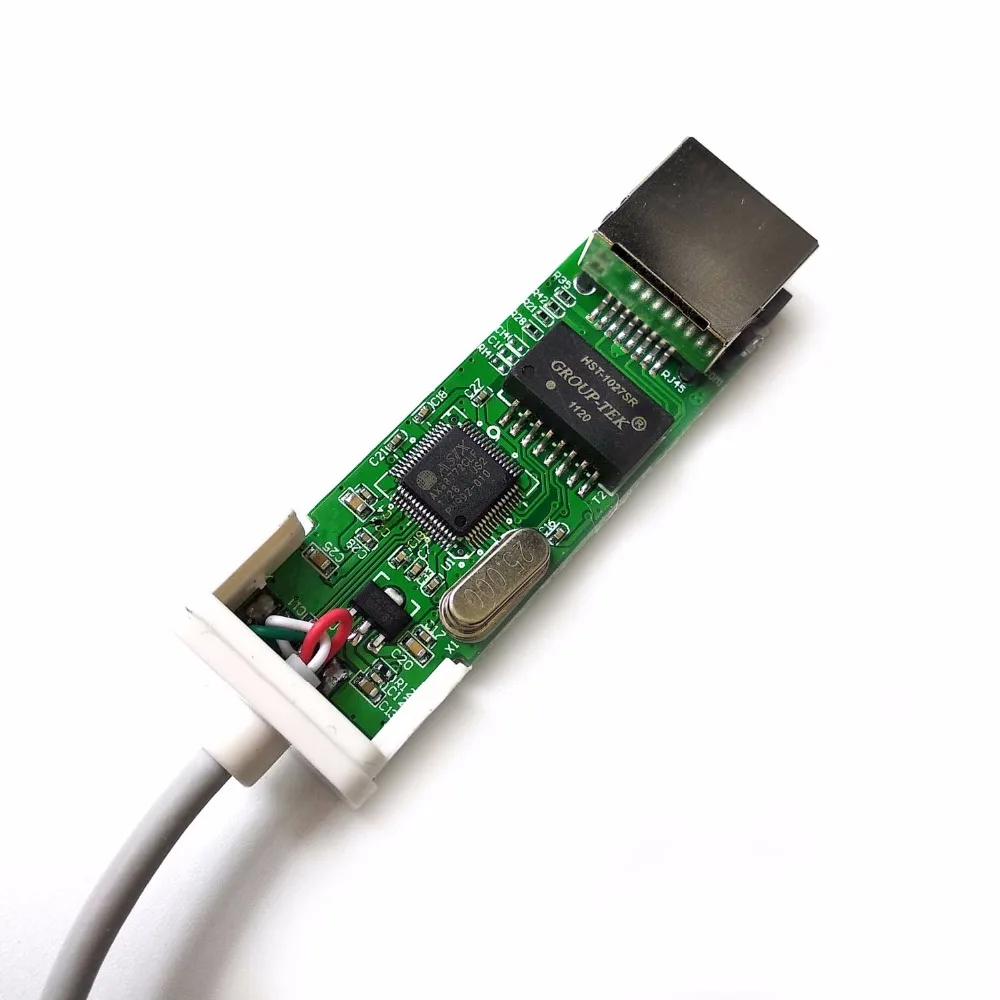

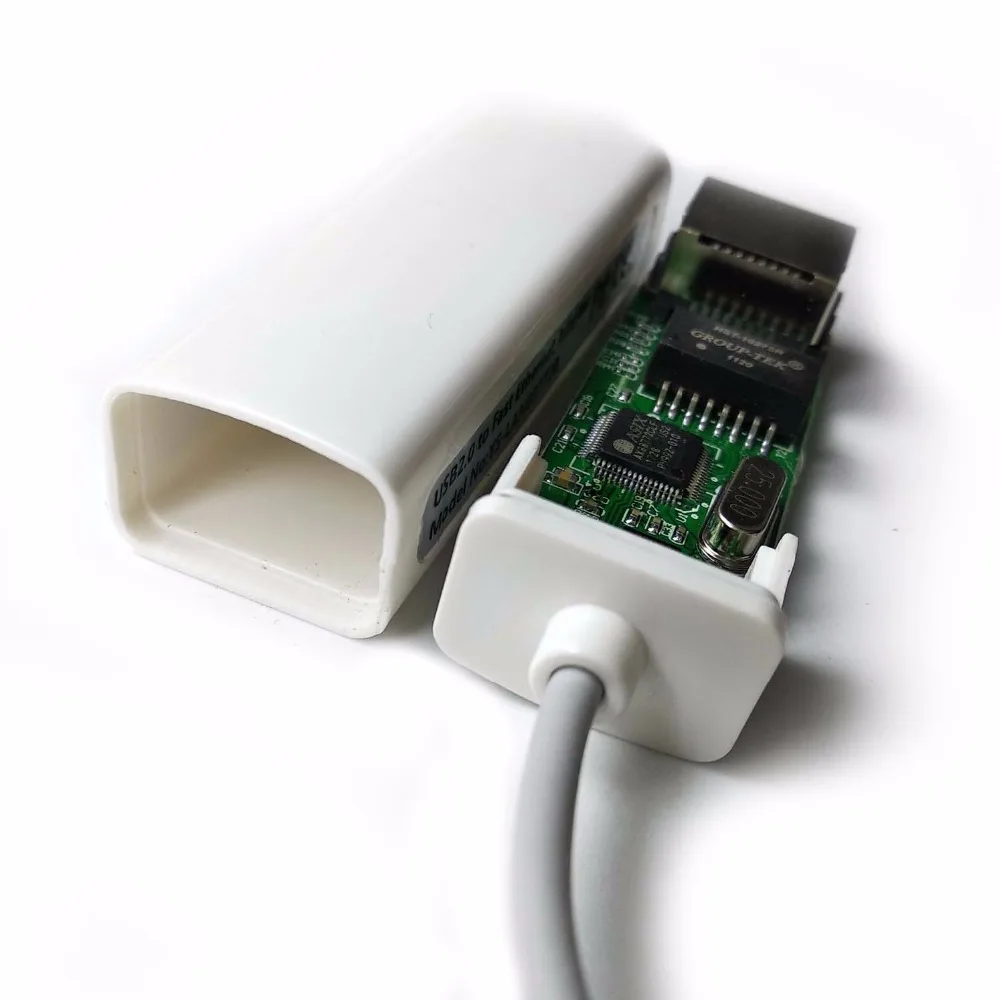

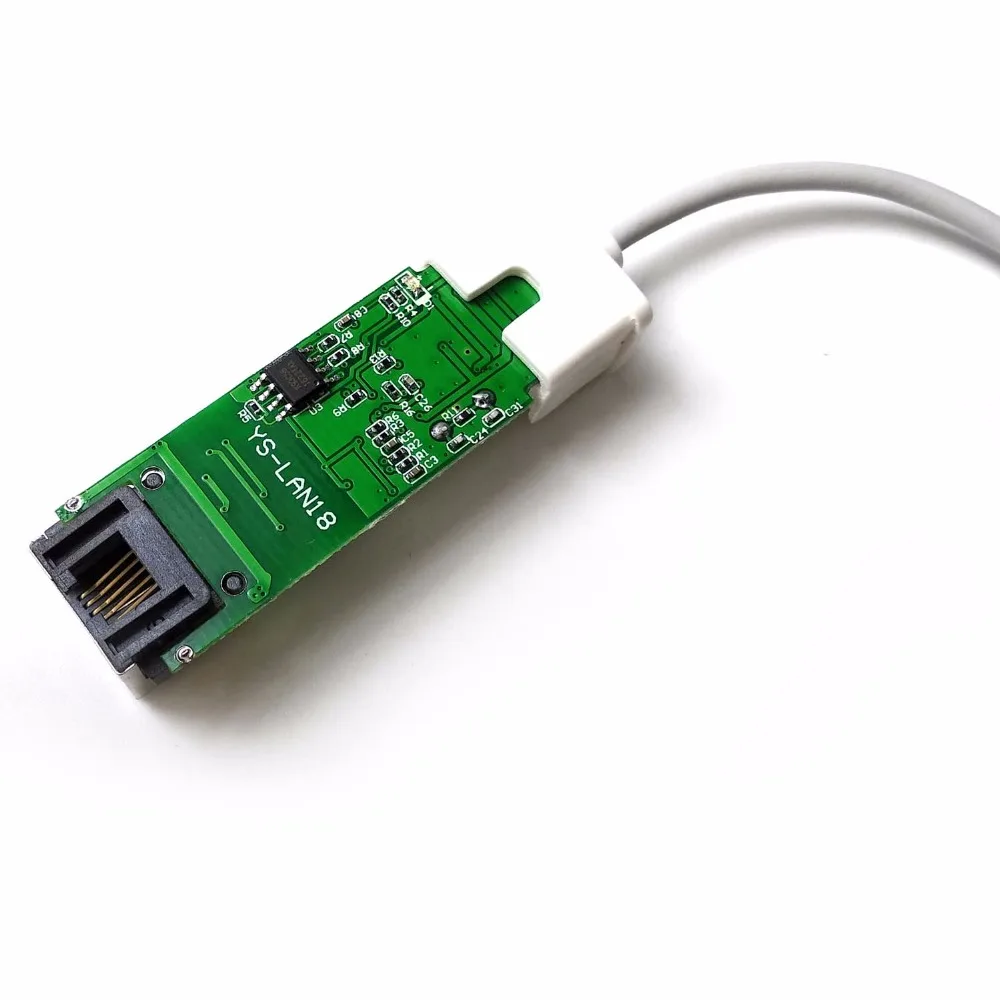

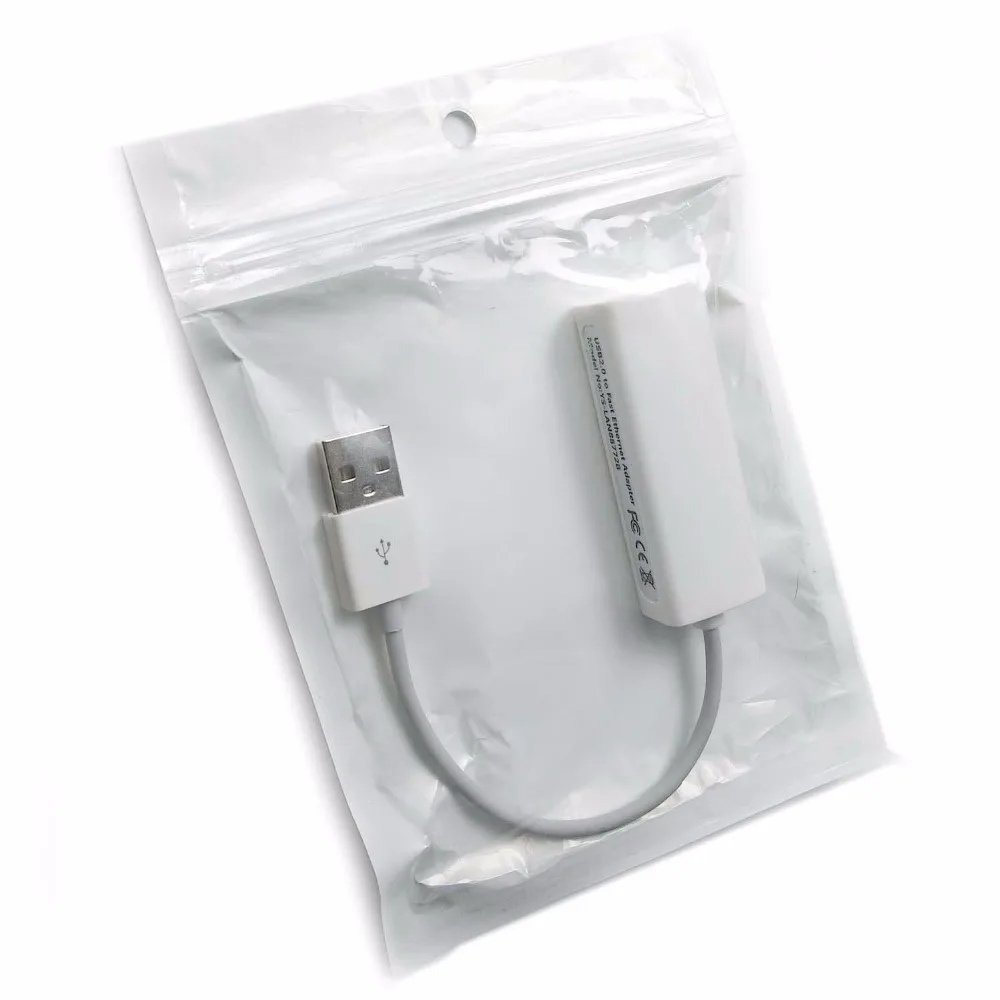

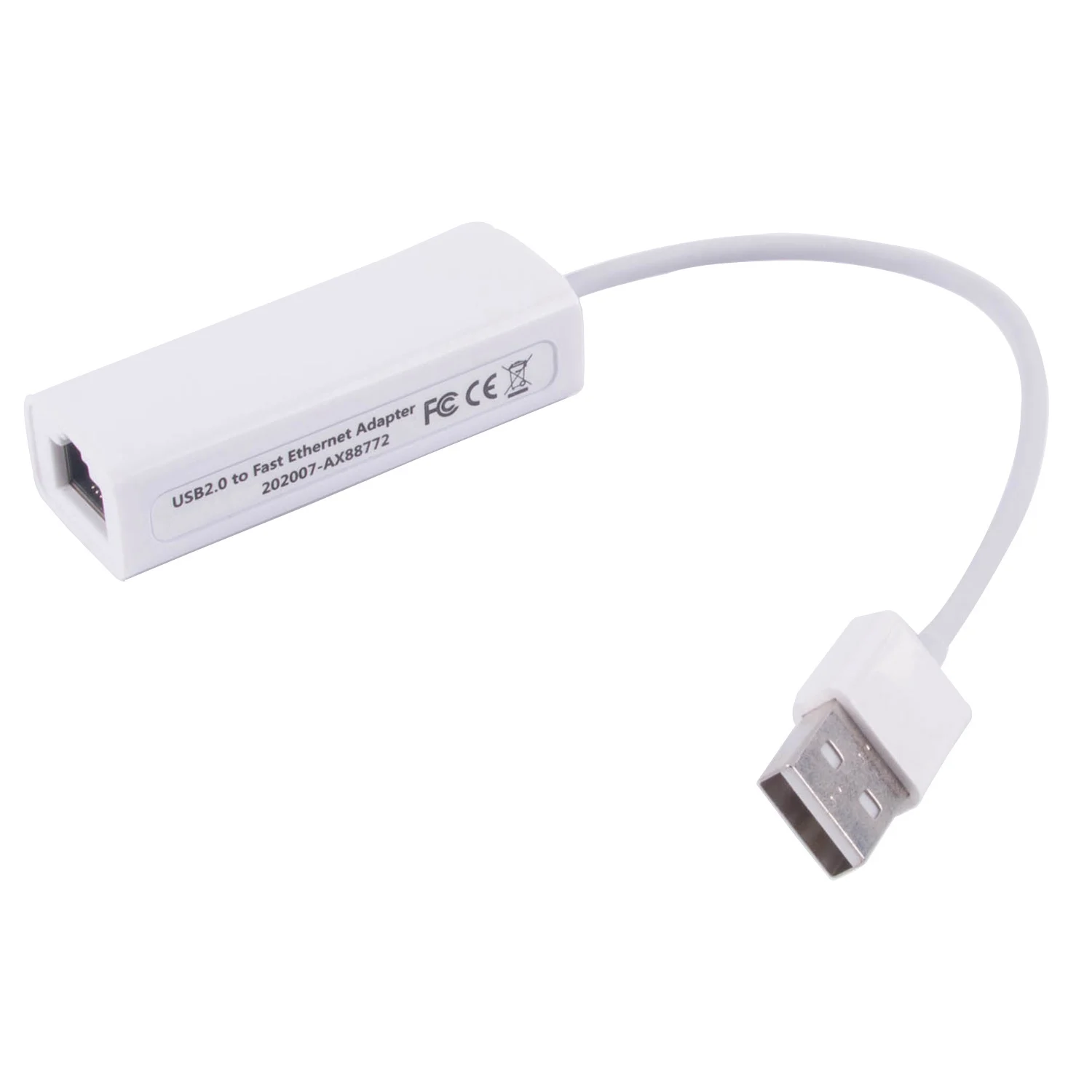

Cable adaptador de tarjeta de red Lan USB 2,0, Ethernet, 10/100 Mbps, RJ45, 10M, 100 Mbps, con Chip AX88772B, AX88772C

AX88782 -- Controlador Fast Ethernet no PCI de 8/16 bits y 2 puertos 10/100M

El AX88782 es un controlador de conmutador Ethernet de un solo chip de 2 puertos 10/100M con un tejido de conmutación de 3 puertos con gestión de prioridad QoS, tres MAC de 10/100M, dos PHY de 10/100M e interfaz de host no PCI de 8/16 bits. El AX88782 admite el motor de descarga de suma de comprobación y el acceso en modo de ráfaga, lo que facilita proporcionar una solución de conectividad Ethernet de 2 puertos de alto rendimiento para cualquier MCU integrado. La Estructura de conmutación incorporada en el AX88782 admite el reenvío de velocidad de cable sin bloqueo y ofrece un conjunto de características de conmutador avanzado que incluye VLAN basada en etiquetas/Puertos, árbol de expansión, control de velocidad, seguridad de puertos, duplicación de puertos, espionaje IGMP, contadores MIB y cuatro colas de prioridad para funciones QoS, incluida la VLAN 802,1 p basada en puertos, IPv4 TOS e IPv6 COS para priorizar la entrega de tráfico de voz, video, audio y datos.

El AX88782 ha integrado un regulador de voltaje y proporciona soporte para opciones de voltaje de E/S programables de 3,3 V/2,5 V/1,8 V para permitir un diseño de sistema altamente optimizado. A medida que los diseños de semiconductores migran a geometrías de proceso avanzadas como 90nm, 65nm, 45nm y más, muchos de los ASIC, SoC y FPGA de mayor rendimiento de hoy en día requieren voltajes de E/S más bajos.

El AX88782 combina los beneficios de la alta integración y el pequeño factor de forma, lo que los convierte en soluciones ideales de un solo chip para diseñar un alto rendimiento, funciones Ethernet de 2 puertos compatibles con QoS y rentables para aplicaciones de sistemas integrados como adaptadores de teléfono VoIP/ATA, cámaras IP de vigilancia, sensor de red/controlador industrial/IPTV de próxima generación, redundancia de puertos/monitoreo de puertos y computadoras de placa única (SBC)

Característica:

Interfaz no PCI de alto rendimiento

Interfaz de host configurable similar a SRAM de 8/16 bits (Aprobación de patente de EE. UU.), se conecta fácilmente con los MCU integrados más comunes

Admite descarga de suma de comprobación PPPoE/IPv4 IP/TCP/UDP/ICMP/ IGMP para aliviar la carga de la CPU

Admite acceso en modo ráfaga, minimizando la sobrecarga de la CPU

Ethernet rápido MAC/PHY

Compatible con IEEE 802,3 10Base-T/100Base-TX

Admite funcionamiento dúplex completo con control de flujo IEEE 802.3x y semidúplex con contrapresión

10/100M PHY admite Detección y AutoCorrección de cruce de par trenzado (HP Auto-MDIX)

Admite Wake-on-LAN por Microsoft Wakeup Frame, Magic Packet y detección de cambios de estado de enlace

Tela de conmutación

Realiza un reenvío y filtrado de velocidad de cable sin bloqueo

SRAM integrada de 32KB para almacenamiento en búfer de paquetes

Admite filtrado de tormenta de transmisión

Admite Control de límite de velocidad programable por cola y por puerto de entrada y salida

Integra Motor de Búsqueda de direcciones bidireccional y tabla para direcciones MAC de 1K

Admite el acceso a la tabla de enrutamiento/IGMP/VLAN a través de la operación de lectura/escritura de la CPU

Admite el protocolo Spanning Tree 802.1D y el Protocolo Rapid Spanning Tree de 802,1 W

QoS

Admite la calidad de servicio para paquetes COS basados en puertos, VLAN 802,1 p e IPv4 TOS/IPv6 con cuatro colas de prioridad

Admite RFC2475 basado en DiffServ

VLAN

Admite hasta 3 grupos de VLAN para VLAN basada en puertos y 16 entradas de VLAN para función VLAN basada en etiquetas 802.1Q

Admite la función de doble etiquetado 802.1Q-para acceso WAN

Seguridad

Admite el modo de seguridad del puerto de entrada, los paquetes entrantes con dirección MAC de origen desconocido podrían perderse

Admite ocho registros de seguridad MAC

Admite autorización basada en puertos 802.1X

Multicast

Admite espionaje de paquetes GMRP/GVRP/GARP

Admite IPv4 IGMP e IPv6 ICMP/MLD (Multicast Listener Discovery) Snooping

Admite hasta 1K de grupo multicast (compartido con la tabla MAC L2)

Admite ocho direcciones IP de multidifusión IGMP

Seguimiento

Compatible con RMON grupo 1,2, contador 3,9 (RFC1213)

Admite contador MIB similar a Ethernet (RFC 1643)

Admite contador MIB de puente (RFC 1493)

Duplicación de puertos de salida/entrada

Funciones Sniffer

Puerto de origen/destino

DA/SA

ID de VLAN

Tipo de paquete Ethernet

Protocolo IPv4/IPv6

Número de Puerto IPv4/IPv6 TCP/UDP

Admite interfaces EEPROM

Fuente de alimentación única de 3,3 V con opciones para soporte de voltaje de E/S de 1,8 V, 2,5 V y 3,3 V

Integra un regulador de voltaje en chip que requiere solo una fuente de alimentación única de 3,3 V

Integra un oscilador en el chip y PLL que requiere solo un cristal de 25MHz para funcionar

Integra el circuito de reinicio de encendido en el chip

Paquete compatible con LQFP RoHS de 80-PIN, de 2 a 3

Rango de temperatura de funcionamiento: 0 °C A + 70 °C
