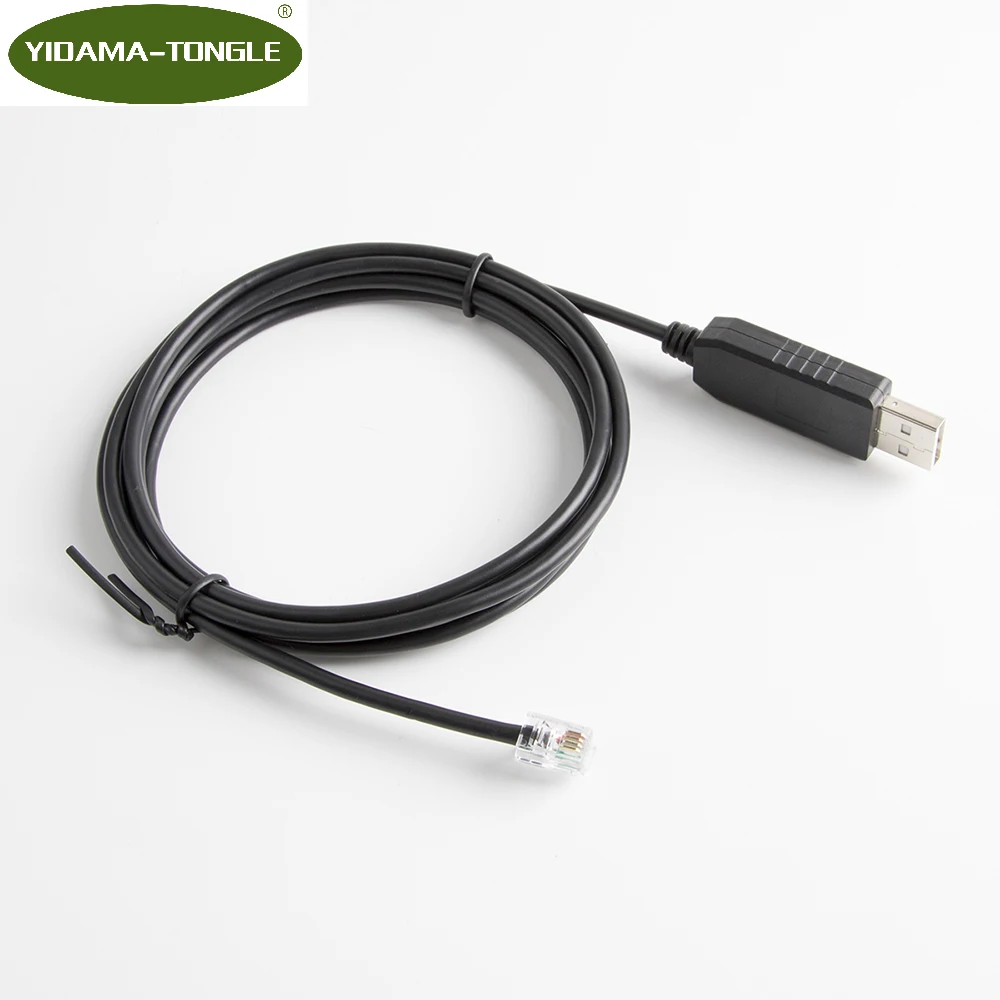

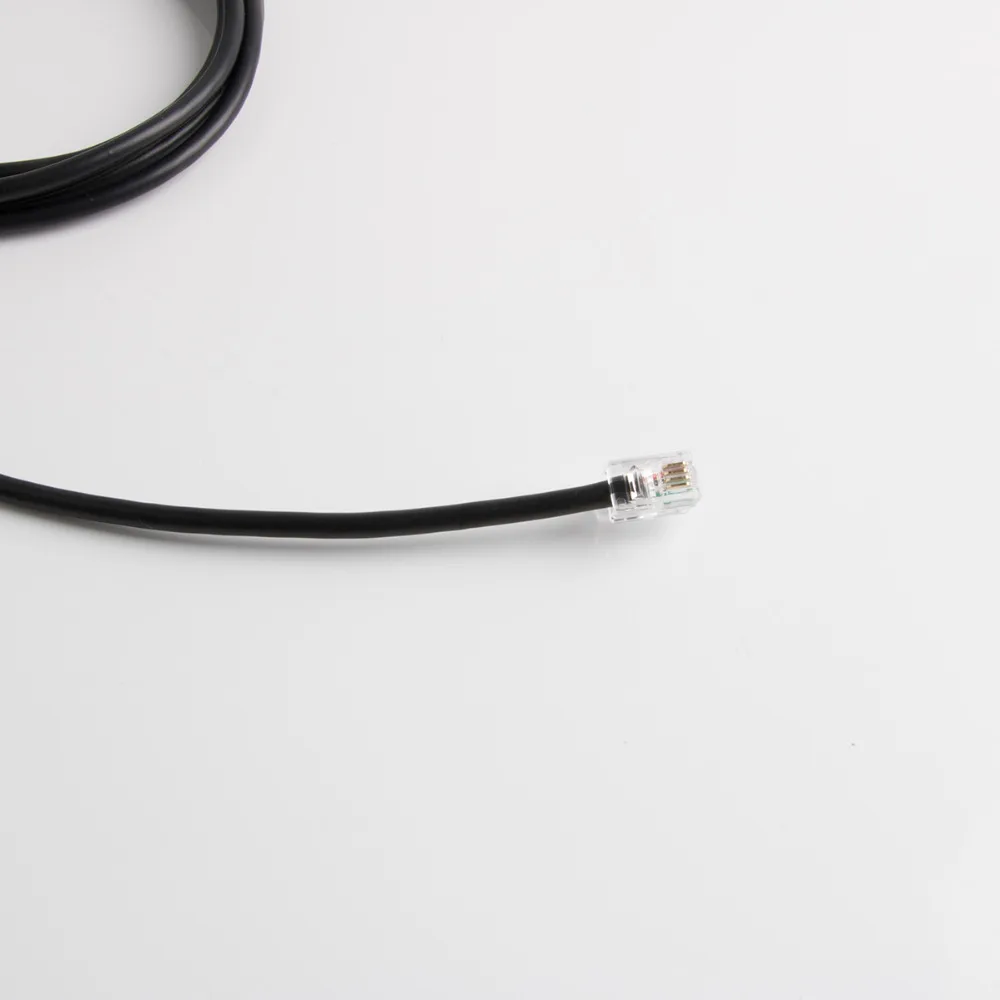

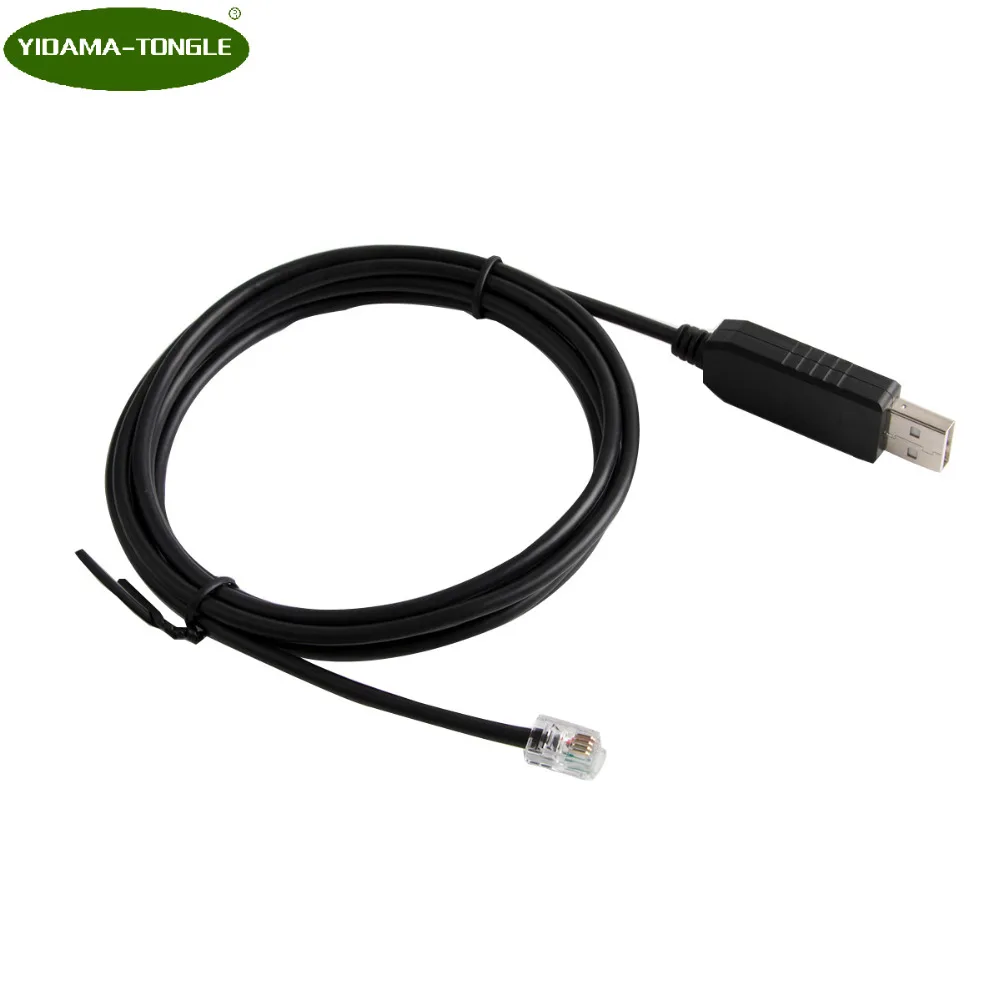

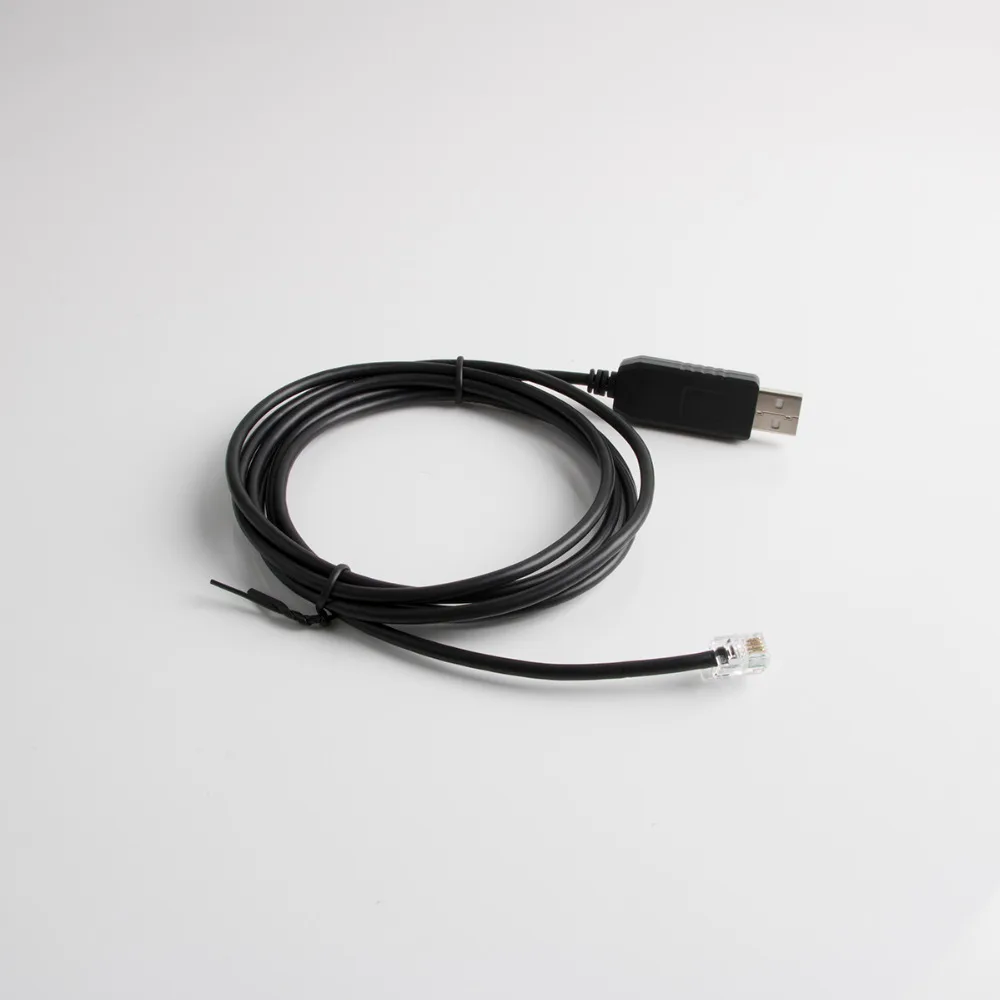

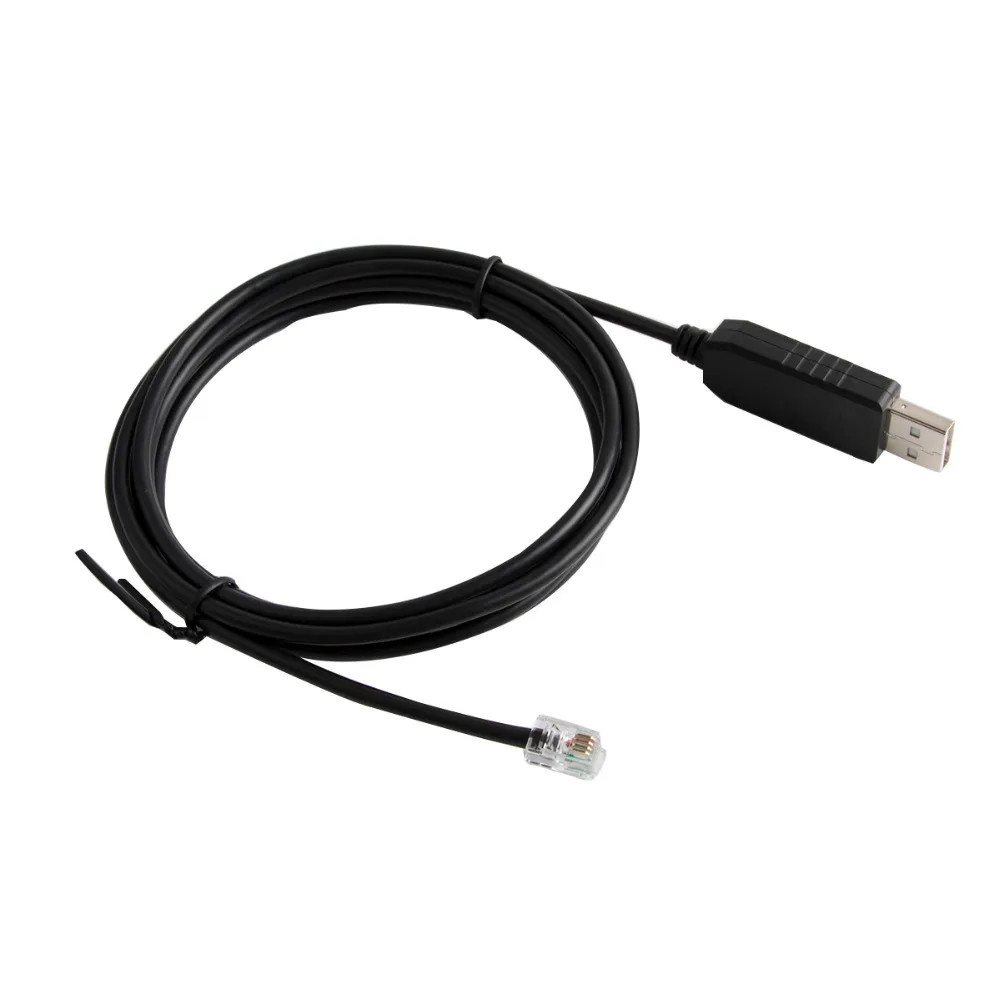

Cable de control de adaptador CP2102 USB RS232 a 4P4C RJ10 para cable de PC de telescopio Meade 505

• DIY Meade 505 Telescopio a PC Cable

• USB RS232 a 4P4C RJ10

• Longitud del cable:1.8mtr, 5mtrEn longitud opcional

• La Construcción del cable es bastante simple y solo requiere soldar 3 juntas y colocar 3 cables en un enchufe RJ10 y prensar las perforaciones para asegurar el cable

•

•


  La mayoría de nuestros lectores se sorprenderán al saber que soy un ávido astrónomo aficionado. Paso cada vez que puedo bajo las estrellas contemplando las increíbles vistas que se pueden ver desde mi Meade de 10 ", en un Schmidt Newtonian. Con mi experiencia en fotografía, no debería sorprenderme que haya cambiado más a la Astrofotografía que a la observación visual. Mis sesiones de imágenes generalmente se realizan con dos de mis mejores amigos en un observatorio privado propiedad de uno de ellos. El observatorio es bonito pero se encuentra a unos 35-40 minutos de mí y, por lo tanto, no salgo tanto como me gustaría. Así que en los últimos meses he estado preparando mi alcance para las imágenes. Una de las primeras tareas que tuve que abordar fue construir un cable que me permitiera controlar mi telescopio desde mi PC, y de eso se trata el tutorial de hoy.

  Hay varias razones por las que uno querría controlar su telescopio con un PC:
  Es más rápido que usar el controlador manual.
  Te da una ayuda visual cuando buscas algo difícil de encontrar.
  Si encuentra algo desconocido, el software del Planetario podrá identificarlo.
  Es una necesidad si planea obtener imágenes durante más tiempo que una sola exposición rápida.
  ¡Es genial!

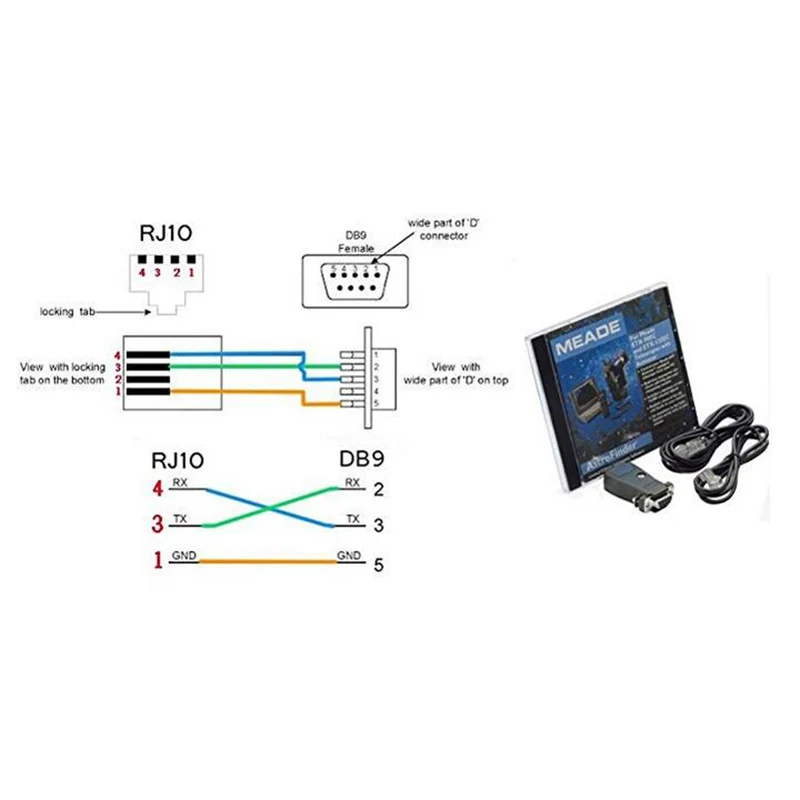

  Construir el cable es bastante simple y solo requiere soldar 3 juntas y colocar 3 cables en un enchufe RJ10 y prensar las perforaciones para asegurar el cable. El esquema a continuación es lo que seguiremos. Encontré este diagrama en línea hace varios meses y no recuerdo dónde lo encontré. Si es suyo, póngase en contacto conmigo para que pueda añadir la atribución. Lo he editado para mostrar los colores de los cables que utilizaremos.

Acerca de CP2102

Transferencia DE DATOS USB a UART de un solo chip
Transceptor USB integrado; no se requieren resistencias externas
-Reloj integrado; no requiere cristal externo
-ROM interna programable de 1024 bytes para ID de proveedor, ID de producto, número de serie, descriptor de potencia, número de lanzamiento y cadenas de descripción del producto
-EEPROM (CP2102)
-EPROM (programable de una sola vez) (CP2109)
-Circuito de reinicio de encendido en chip
-Regulador de voltaje en chip
-Salida de 3,3 V (CP2102)
-Salida de 3,45 V (CP2109)
-100% pines y software compatible con CP2101

Controlador de función USB
-Compatible con la especificación USB 2,0; velocidad completa (12 Mbps)
-Se admiten ESTADOS DE SUSPENSIÓN USB a través de pines SUSPEND

Bus de datos serie asíncrono (UART)
-Todas las señales de interfaz de módem y handshaking
-Formatos de datos compatibles:
-Bits de datos: 5, 6, 7 y 8
-Bits de parada: 1, 1,5 y 2
-Paridad: Impar, Par, marca, espacio, sin paridad
-Velocidad de transmisión: 300 bps a 1 Mbps
-Búfer de recepción de 576 bytes; búfer de transmisión de 640 bytes
-Compatible con hardware o X-On/X-Off.
-Soporte para personajes de eventos
-Transmisión de rotura de línea

Controladores de dispositivos de Puerto COM virtual
-Funciona con aplicaciones de PC de Puerto COM existentes
-Licencia de distribución libre de derechos
-Windows 10/8/7/Vista/Server 2003/XP/2000
-Mac/OS-9
-Linux

USBXpress™Soporte de controlador directo
-Licencia de distribución libre de derechos
-Windows 7/Vista/XP/Server 2003/2000
-Windows CE

Aplicaciones de ejemplo
-Actualización de los dispositivos heredados de a USB
-Cable de interfaz USB para teléfono móvil
-Cable de interfaz USB
-Adaptador serial de USB a
Voltaje de suministro
-Autoalimentado: 3,0 a 3,6 V
-Alimentación por bus USB: 4,0 a 5,25 V
