BPI-RV2 Banana Pi procesador de RISC-V de 4 núcleos Siflower SF21H8898 512MB DDR3 16MB SPI NOR flash RTC Risc-V Placa de puerta de enlace

Descripción general

La puerta de enlace de código abierto Banana Pi BPI-RV2 es un dispositivo basado en Siflower SF21H8898 SoC, interfaz de red WAN de 1 × 2,5 G, interfaz de red LAN de 5 Gigabit, memoria DDR3 integrada de 512 MB, 128 MiB NAND, 16 MiB NOR, interfaz M.2, MINI PCIE e interfaz USB 2.0, etc.

La puerta de enlace de código abierto Banana Pi BPI-RV2 es una colaboración entre la comunidad de código abierto Silicon Chang y Banana Pi (Banana Pi)

Freno del chip SF2H8898

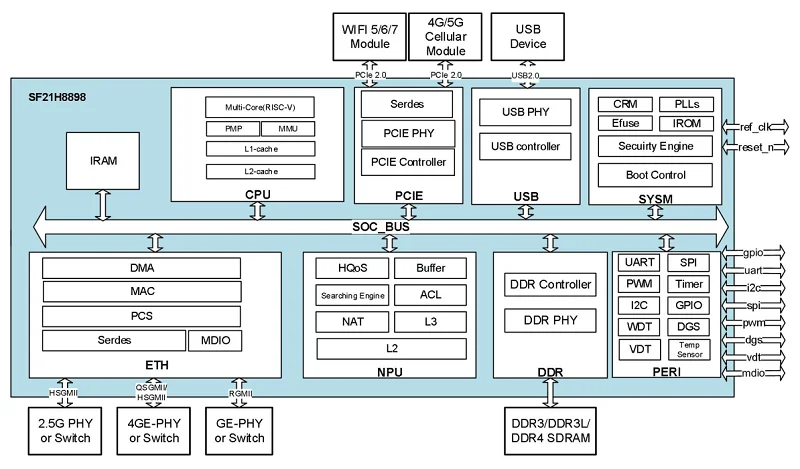

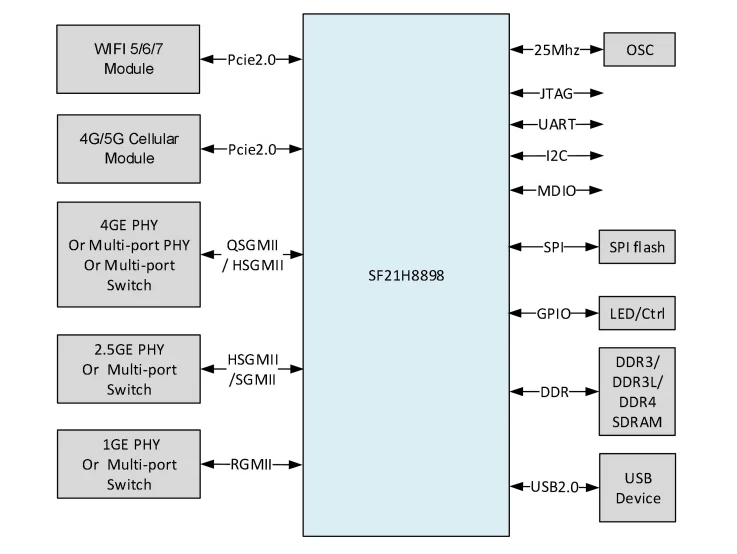

SF21H8898 es un chip de puerta de enlace SOC de grado industrial de alto rendimiento desarrollado por Siflower Communications.Adopta un proceso FFC TSMC avanzado de 12 nm e integra cuatro núcleos dentro del procesador RSIC-V de 64 bits y el acelerador de procesamiento de red (NPU) dedicado (admite procesamiento de hardware L2/L3, doble pila IPv4/IPv6, capacidad de conmutación de 20 Gbps, velocidad de cable de byte completo). reenvío), soporte lateral de red para interfaces QSGMII, SGMII/HSGMII y RGMII.La funcionalidad IEEE 1588 PTP se admite para la sincronización de la hora.Admite DDR3/DDR3L/DDR4 SDRAM externo y Flash SPI NAND/NOR.La interfaz de alta velocidad es USB2.0, PCIE2.0 y la interfaz de baja velocidad es SPI, UART, I2C, PWM, etc.Se puede utilizar como puerta de enlace empresarial y puerta de enlace de control industrial.

Características clave

• Procesador Siflower SF21H8898 de 4 núcleos RISC-V

• Con Siflower NPU, se puede lograr la capacidad de procesamiento de reenvío de datos a nivel de puerta de enlace de clase empresarial.

• 512 MB de RAM DDR3

• 1 red de 2,5 GbE y 5 puertos giga

• 128 MB SPI NAND y 16 MB SPI NOR flash Garantizan que el sistema integrado sea indestructible,

• Interfaz M.2 2242/2230 compatible con NVMe SSD (PCIe gen 2 x1)

• RTC

• Soporte de alimentación de red PoE

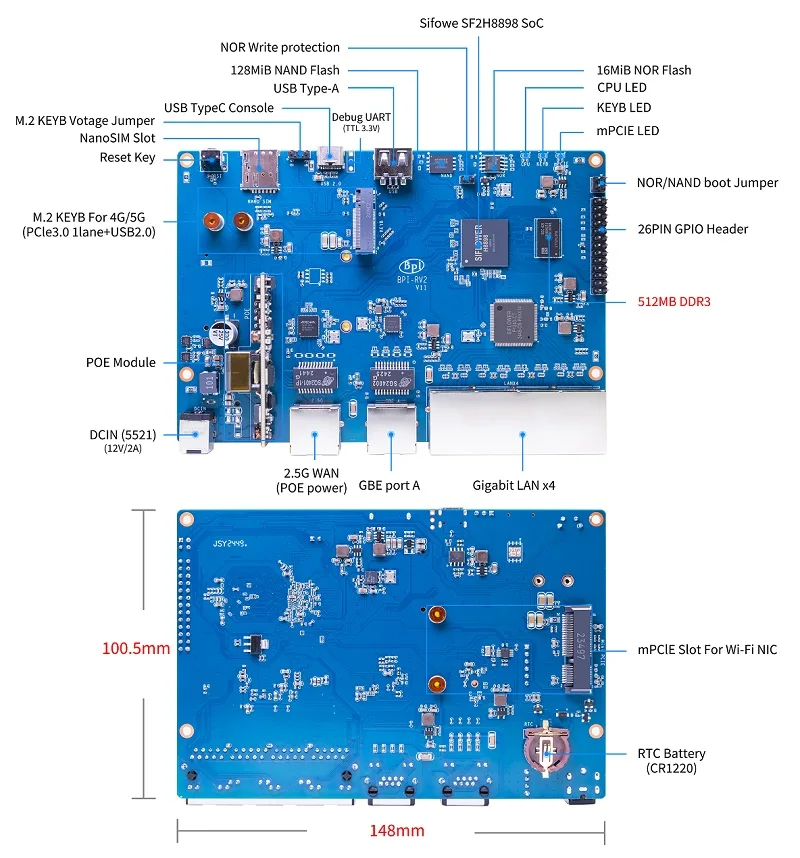

Interfaz de hardware

Especificaciones del hardware

artículo

introducir

Socién

Siflower SF21H8898 4 núcleos RISC-V @ 1,25 GHz

RAM

512 MB DDR3

Almacenamiento

El flash SPI NAND de 128 MB se utiliza en sistemas U-boot y Linux

Flash SPI NOR de 16 MB, para sistemas U-boot y Linux, escritura protegida por defecto (la actualización se puede habilitar mediante un puente)

Interfaz M.2 2242 compatible con NVMe SSD hardsik(PCIe gen 2 x1)

Red

1 puerto RJ45 de 2,5 GbE

5 puertos RJ45 giga

USB

Utilice el puerto USB Type-C (dispositivo, consola) del chip UART a USB

1x puerto HOST USB USB 2.0 tipo A

PCIE

M2 keyB, velocidades admitidas PCIe gen 2 x1, se puede utilizar para conectar discos duros SSD, módulos 5G, etc.

MINI PCIE, velocidades admitidas PCIe gen 2 x1, se puede utilizar para conectar módulo WiFi, tarjeta de red cableada, etc.

Extensión

Zócalo del módulo de expansión MikroBUS

Depuración

Consola conectada vía puerto USB-C o conector de 3 pines

RTC

Soporte para reloj RTC integrado en tiempo real

Otros

Botones de reinicio y usuario

Elija de arranque: NAND (normal) o NOR (reinicio)

(Interfaz I2C) RTC, soporte de batería de respaldo con pila de botón CR1220

admite agregar módulo PoE 802.3at/af

Tamaño

148x100,5mm
