Introducción:
SKR MINI E3 V3.0 es una versión mejorada de V2.0, que tiene las siguientes características:
1.Nueva actualización del diseño de identificación
2.MCU serie G0-STM32G0B1RET6
3.Actualización del diseño del disipador de calor, aumenta el área de disipación de calor, mejora en gran medida el rendimiento de disipación de calor
4.Aumente el ventilador que puede controlar la disipación de calor del dispositivo para reducir la temperatura del dispositivo.
5.Aumente el circuito de protección de la interfaz del termistor para evitar quemaduras en el chip de control maestro.
Puede descargar el firmware desde nuestro sitio web y utilizarlo:
https://github.com/bigtreetech/BIGTREETECH-SKR-mini-E3
Tipo 1:1 pieza SKR MINI E3 V3.0

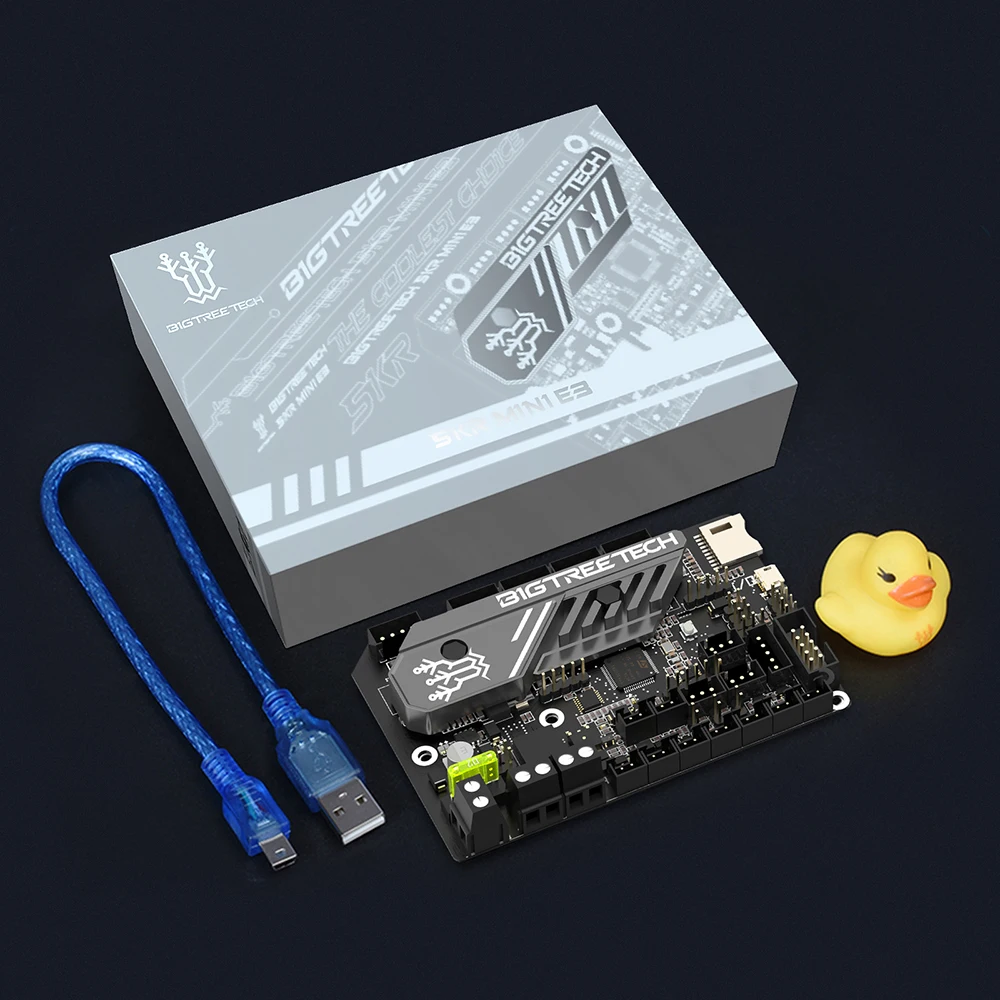

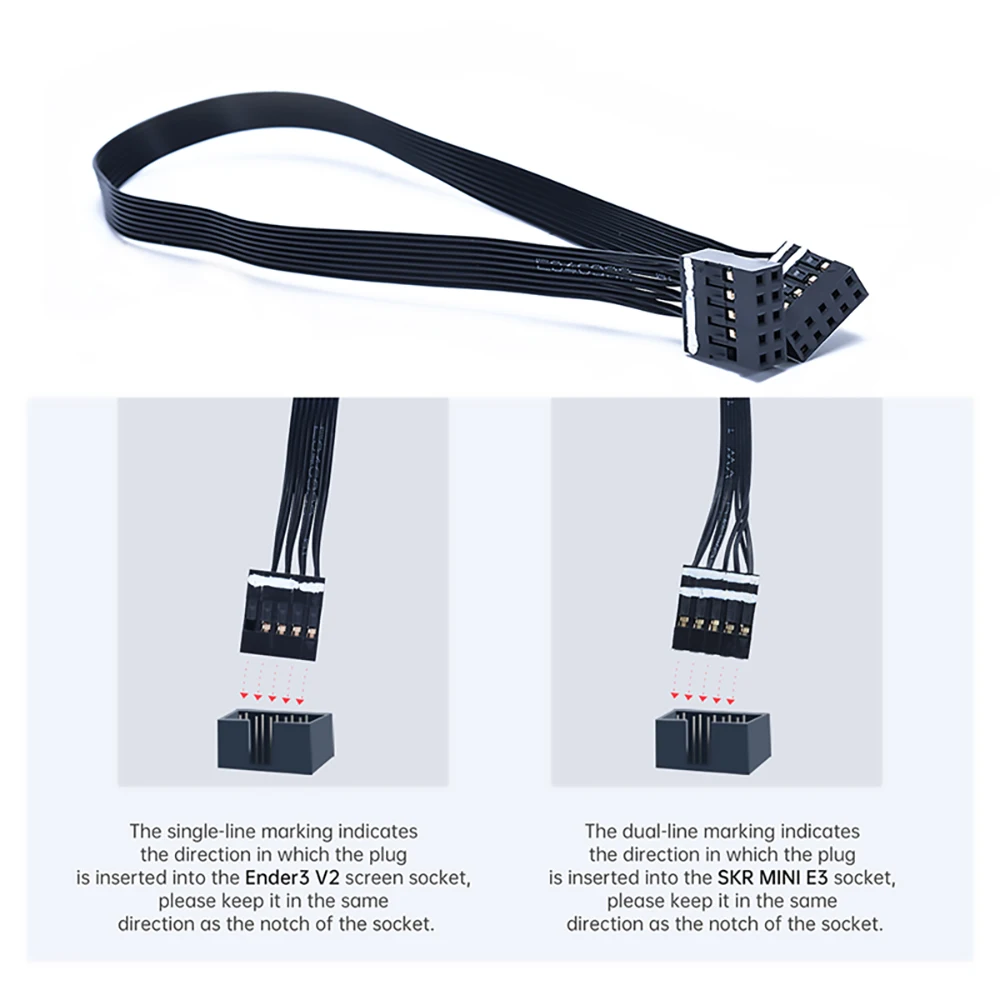

Tipo 2:1PC SKR MINI E3 V3.0 + 1PC Cable (el cable se muestra en la imagen a continuación)

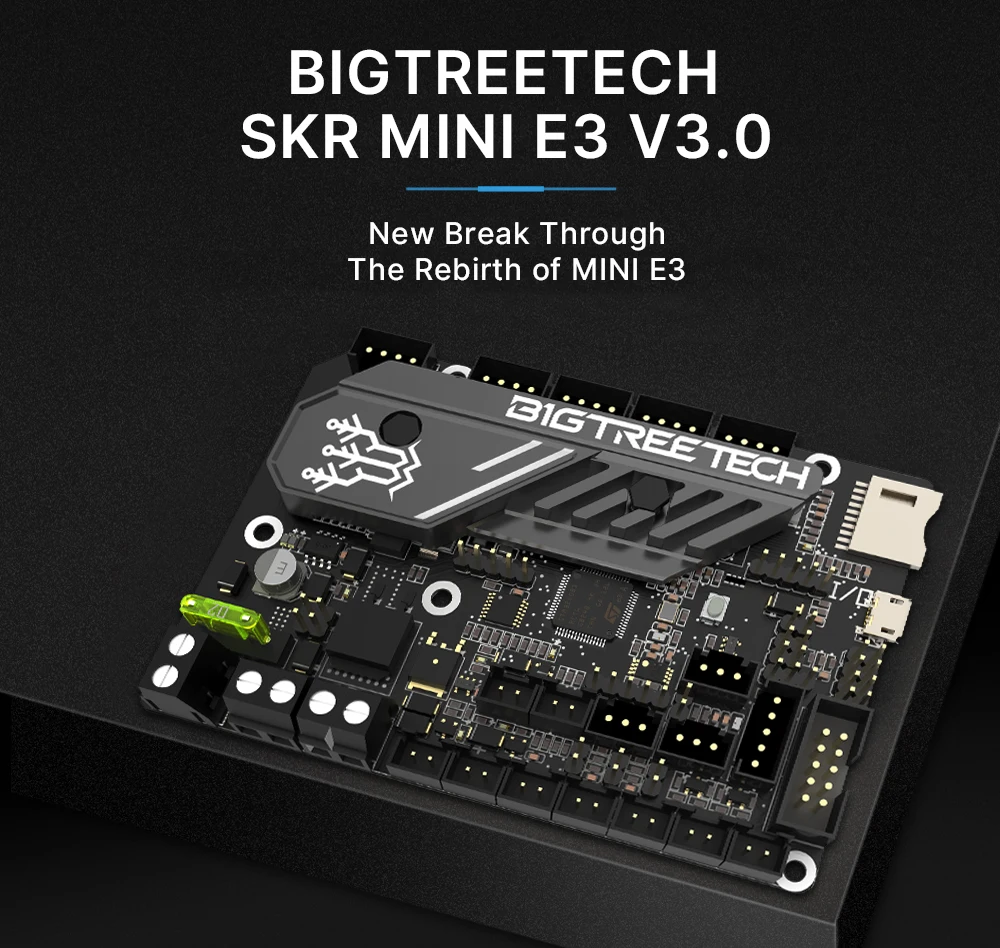

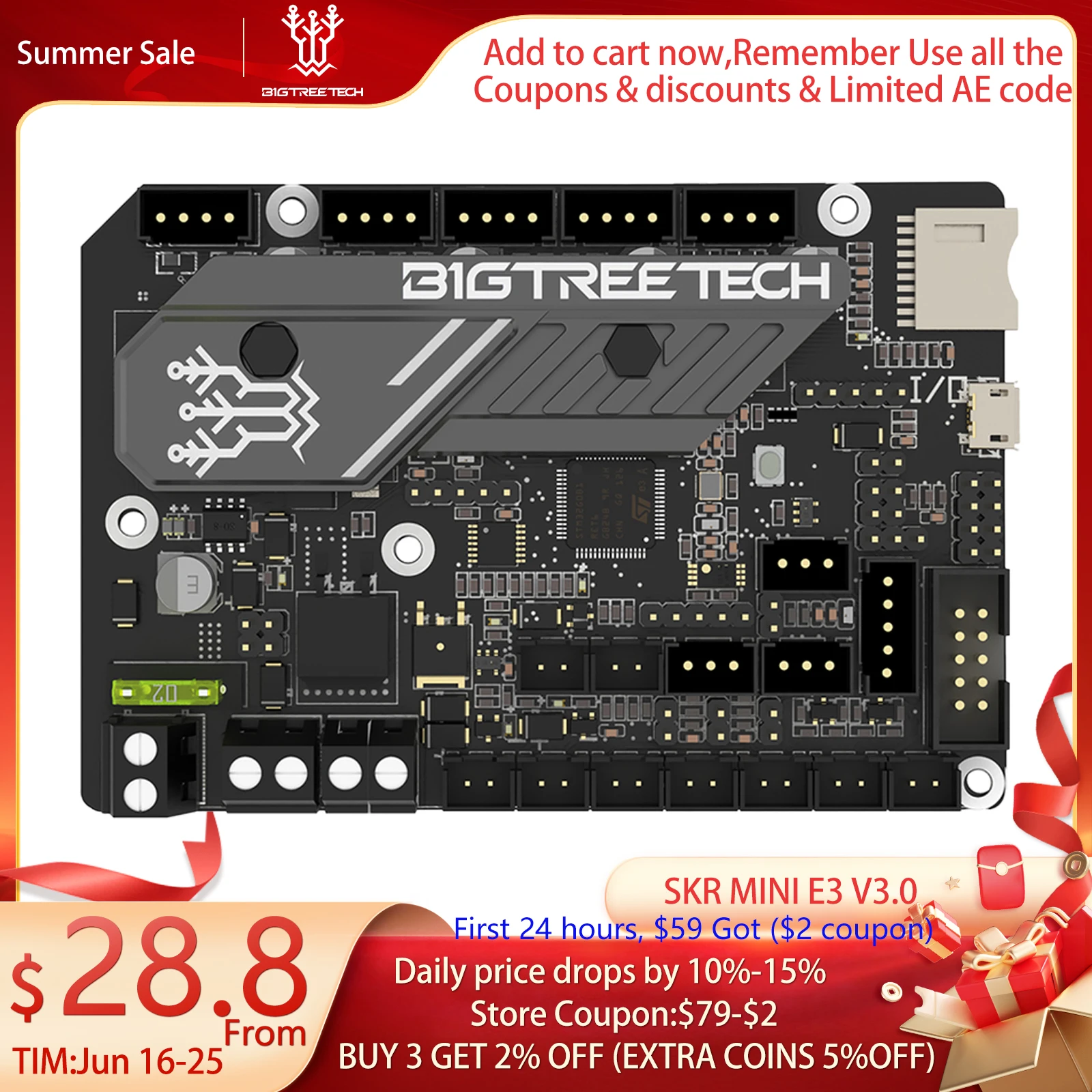

BIGTREETECH SKR MINIE3 V3.0
Nuevo paso a través de la reventa del MINI E3

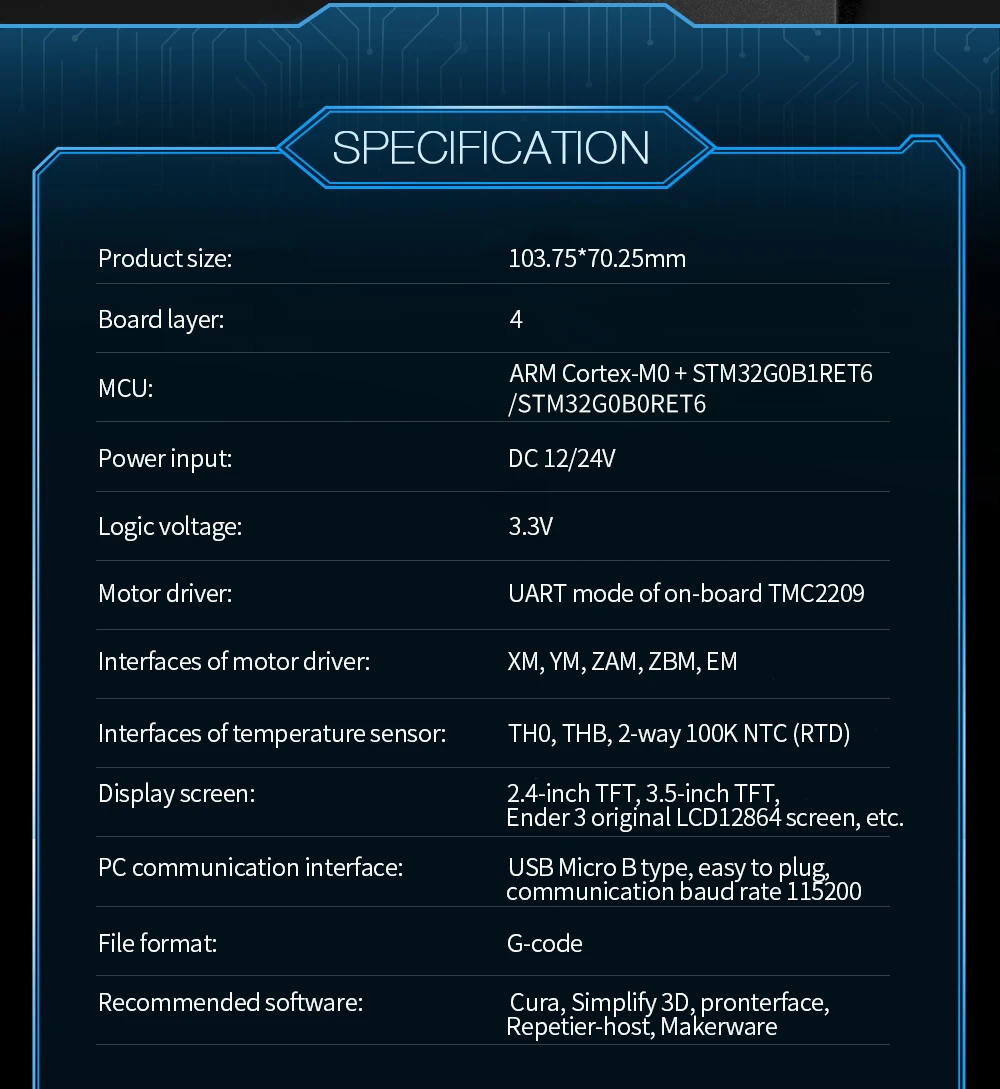

ESPECIFICACIÓN

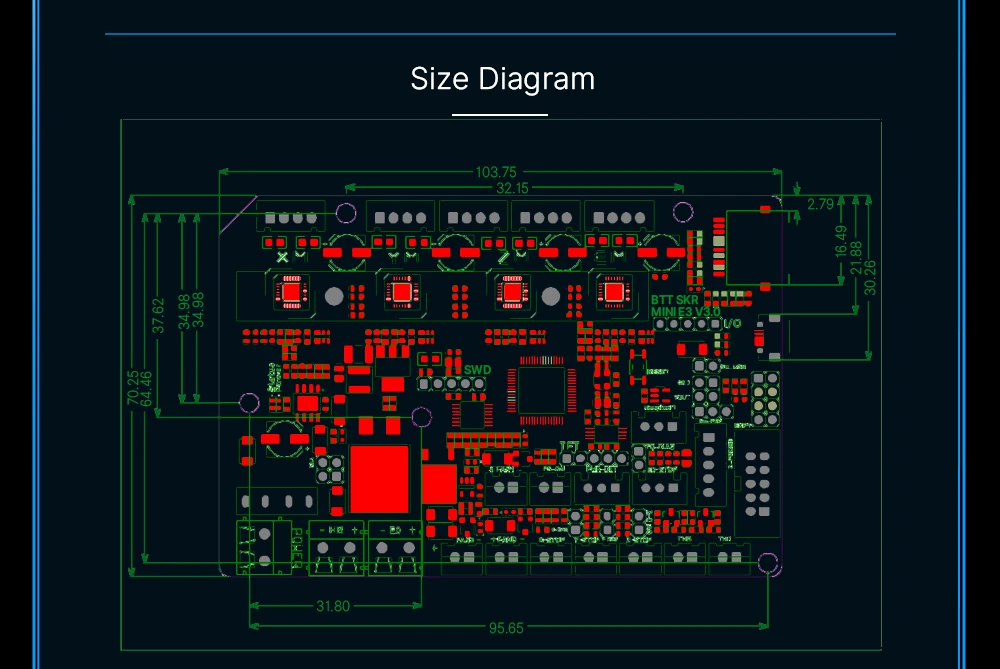

Diagrama de tamaño

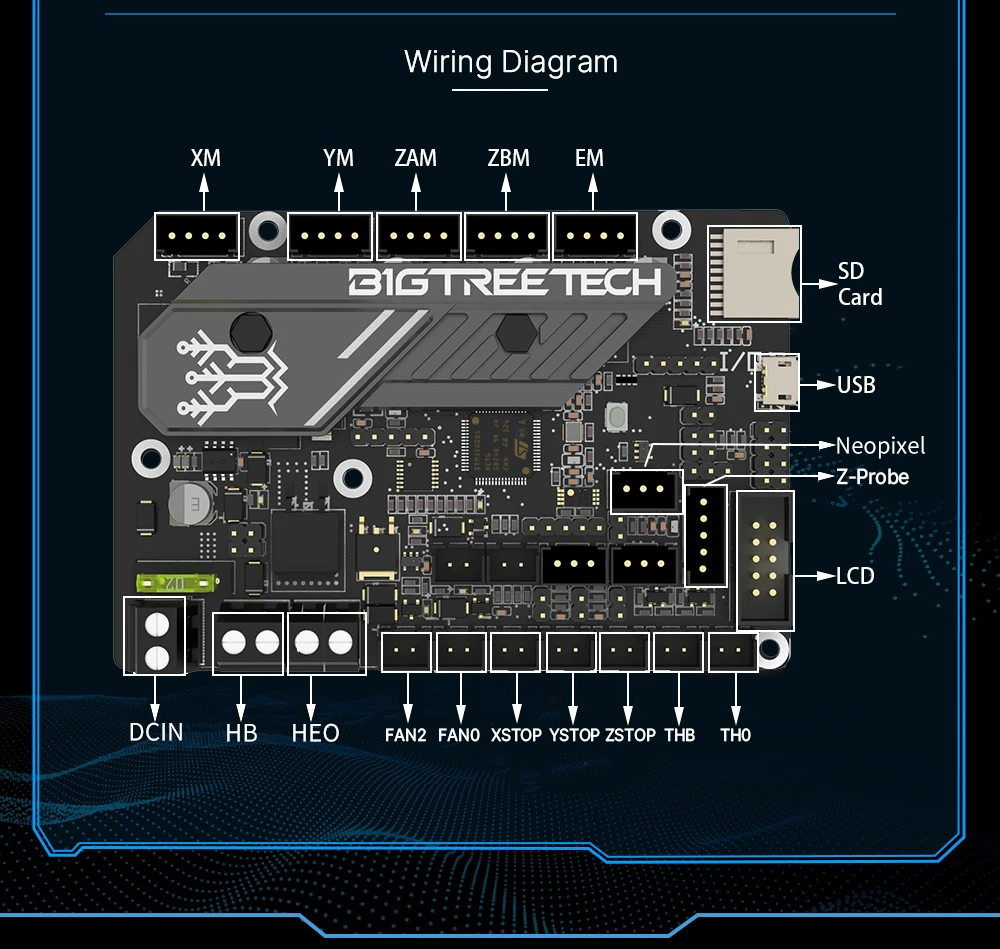

Diagrama de cableado

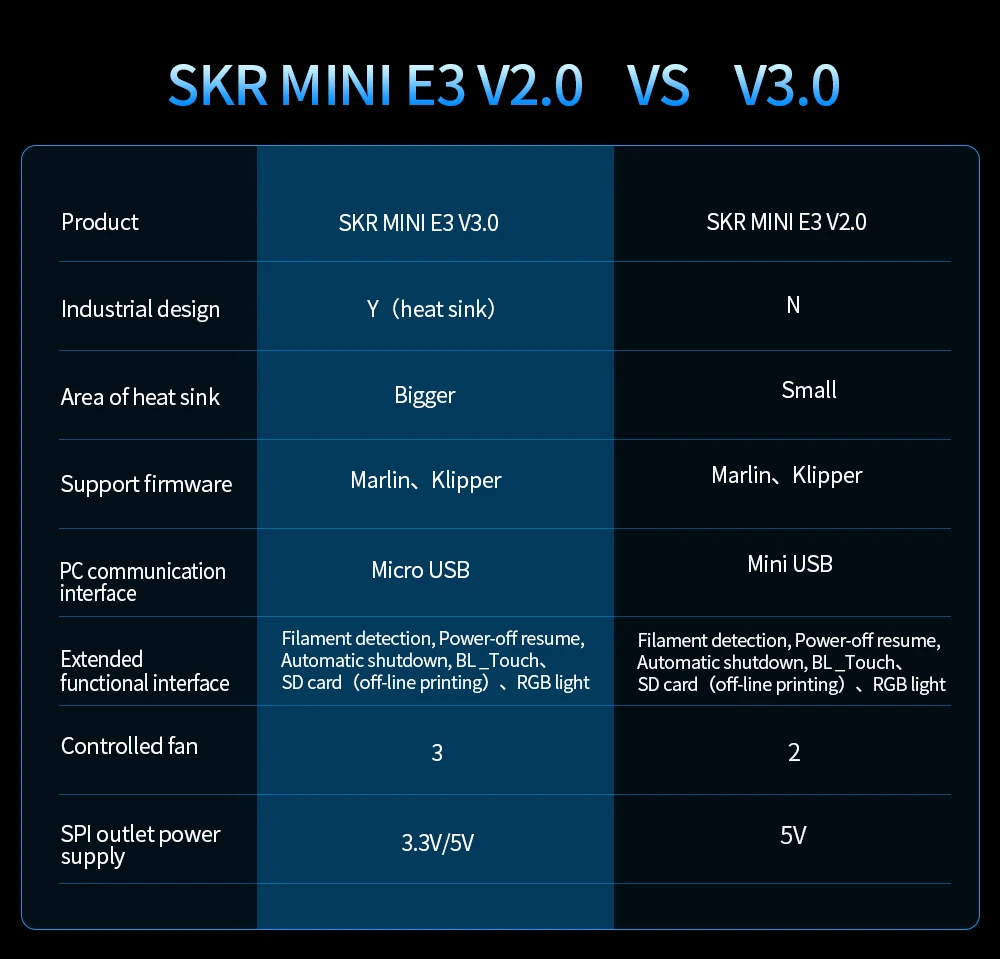

SKR MINI E3 V2.0 VS V3.0
Chip de control principal
ARM Cortex-MO+STM32GOBIRET6/STM32GOBORET6
Nota:

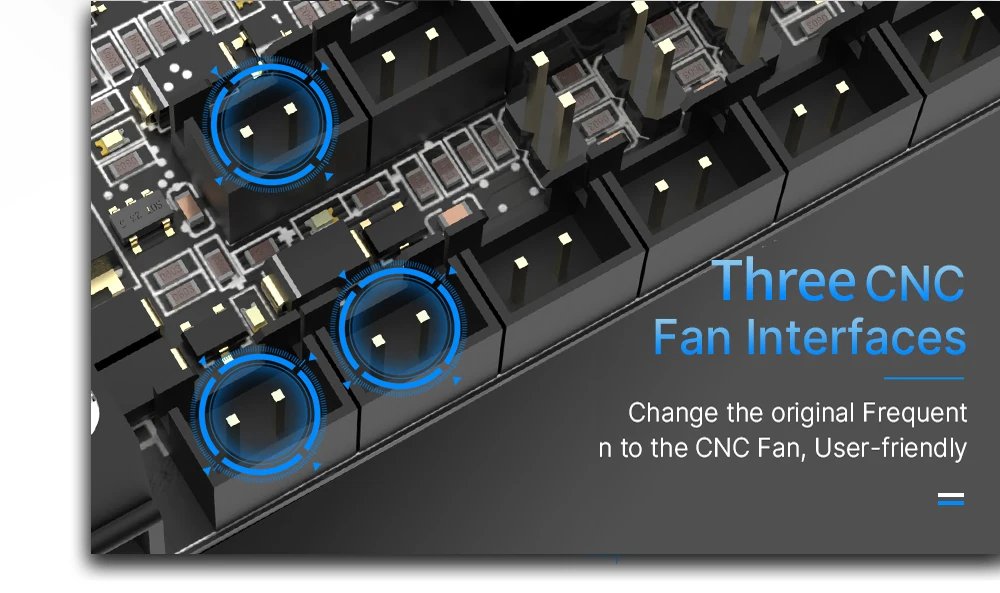

Independientemente de la MCU utilizada, el SKR MINI E3 V3.0 presenta lo siguiente: 4 controladores TMC2209 integrados (con interfaz UART), 3 puertos de ventilador CNC, admite 4 controladores de motor paso a paso (X, Y, Z (eje Z dual), E0 ) y 2 puertos NTC.Además, también proporciona las siguientes interfaces: cama calefactable xl, cartucho calefactor x1, tarjeta SD x1, Micro USB x1, pantalla LCD x1.Pantalla TFT x1, apagado automático xl, recuperación de pérdida de energía x1, RGB x1, BLTouch x1, sensor de agotamiento de filamento x1 y interruptor de límite del eje X/Y/Z x1.Enviaremos aleatoriamente el SKR MINI E3 V3.0 equipado con STM32GOBORET6 o STM32GOB1RET6

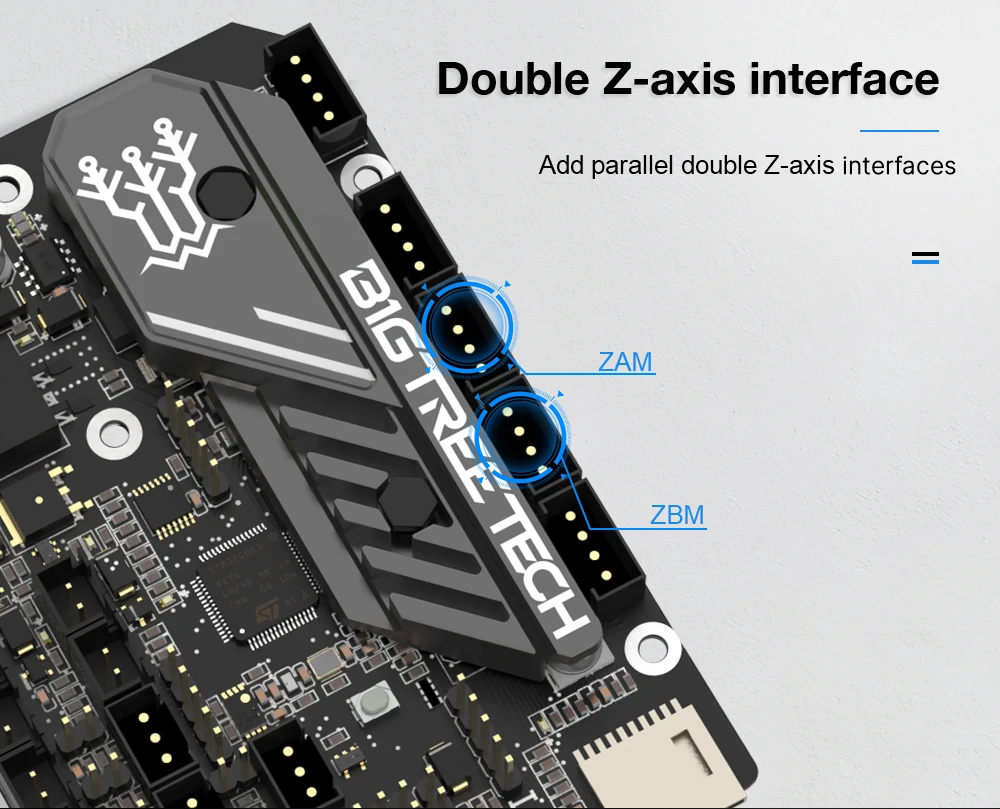

Interfaz de doble eje Z
Agregue interfaces paralelas de doble eje Z
Carrera más estable

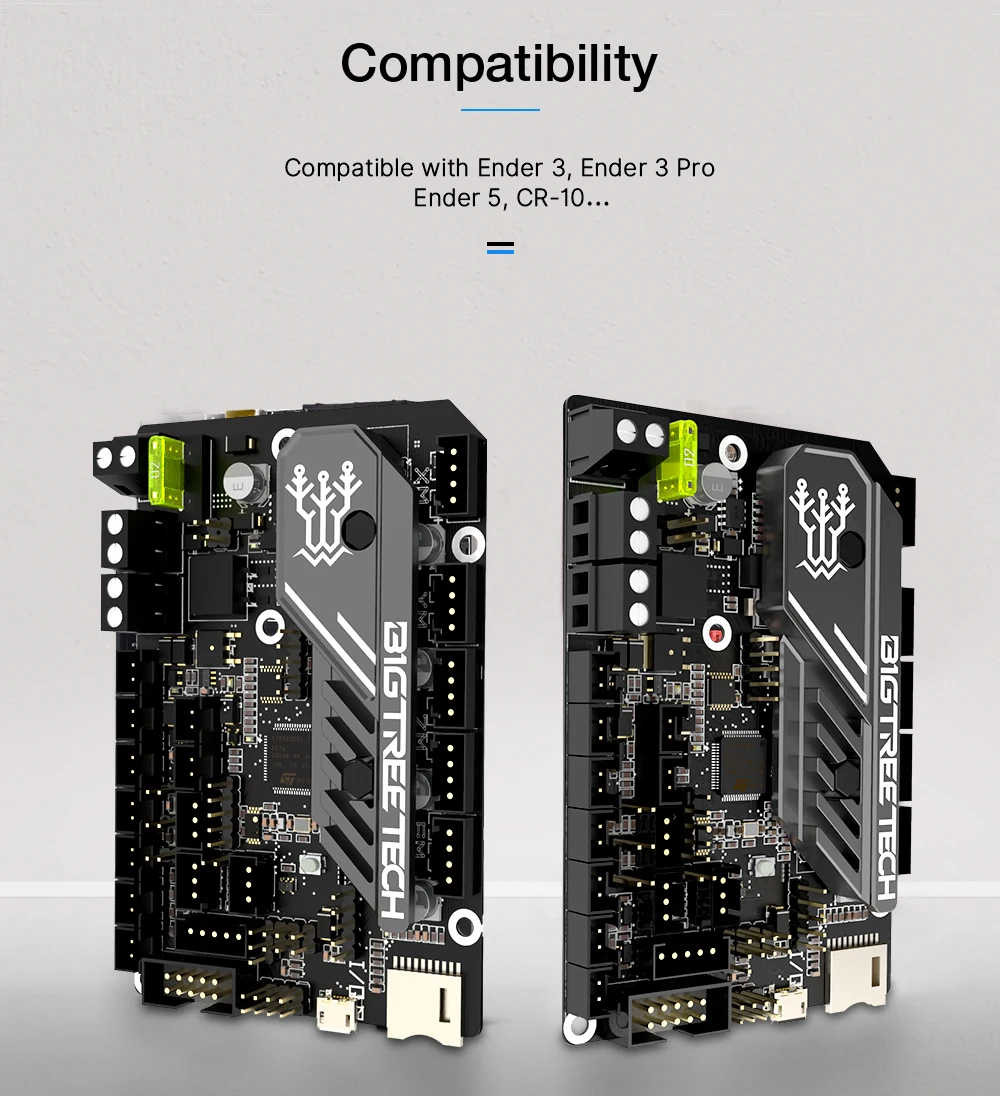

Compatibilidad
Compatible con Ender 3, Ender 3 ProEnder 5,CR-10...

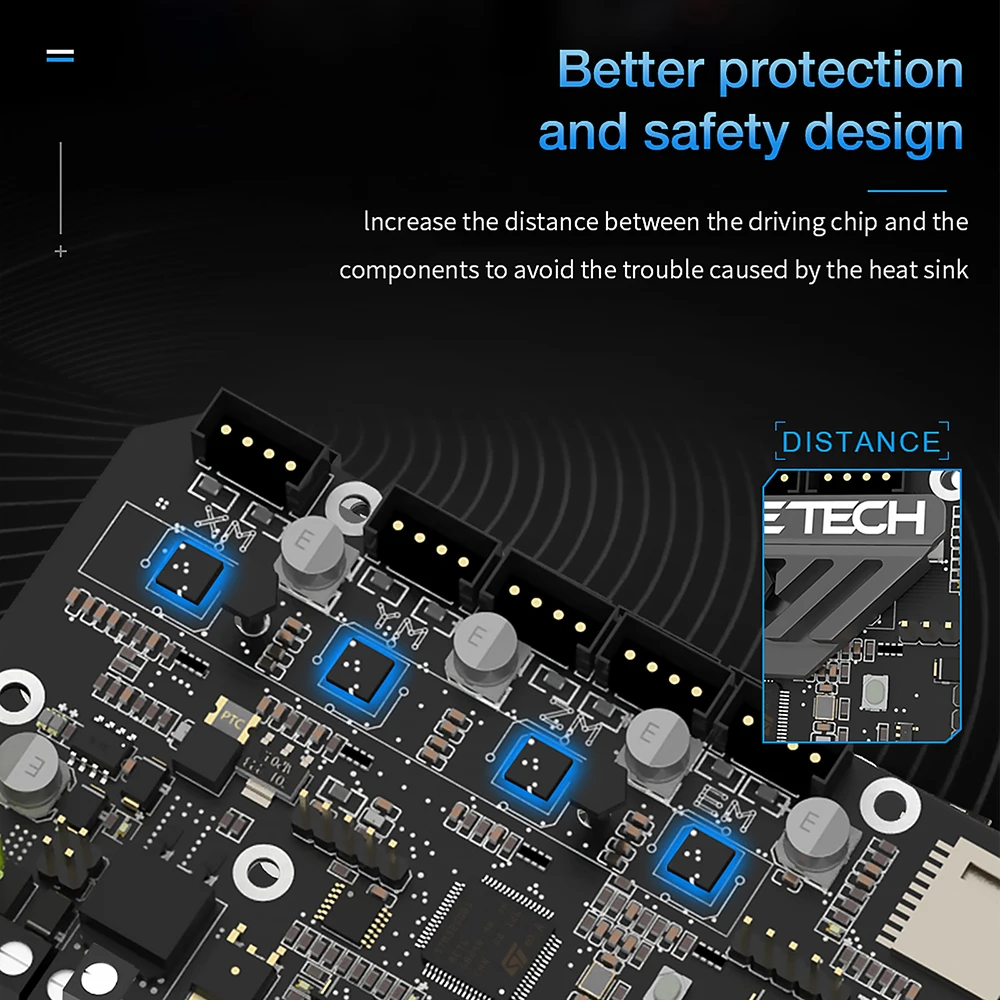

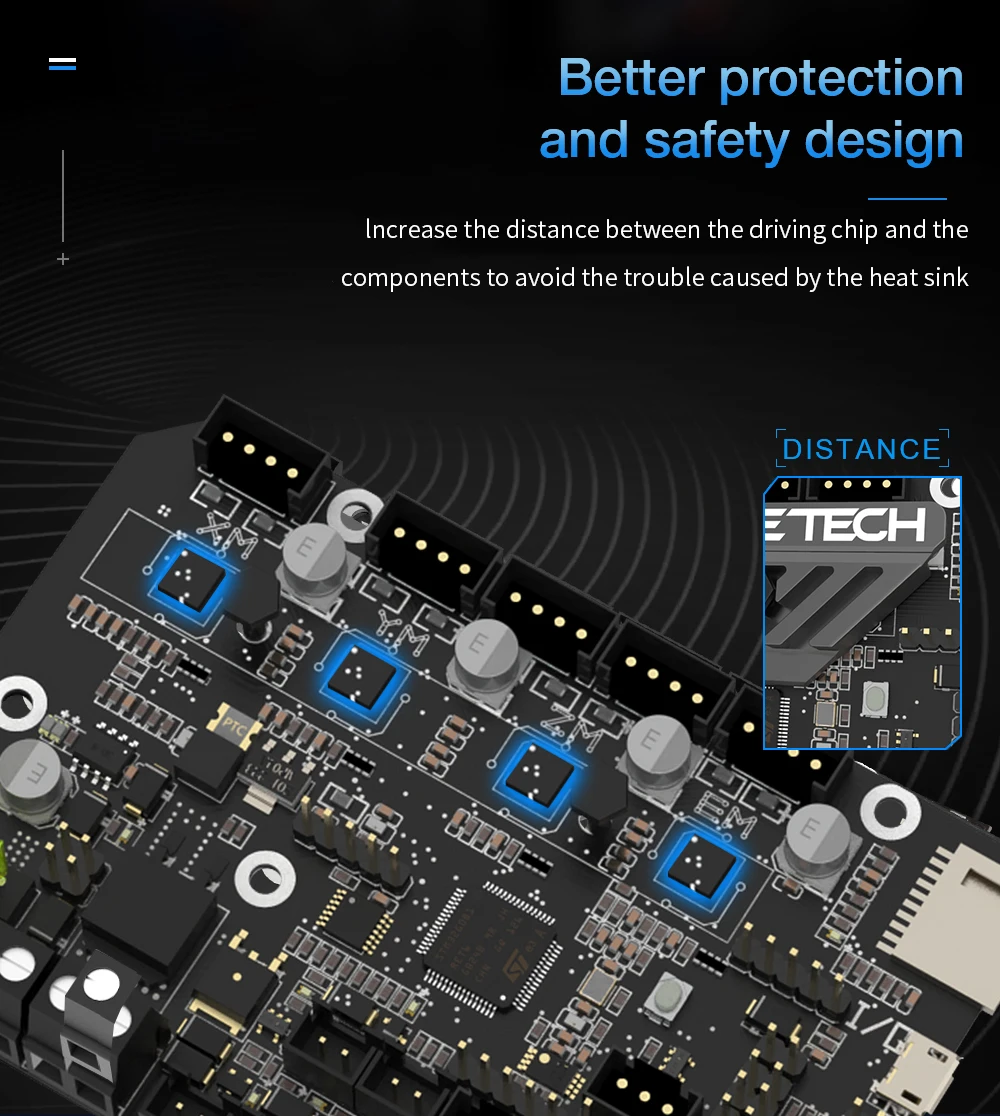

Mejor protección y diseño de seguridad.
Aumente la distancia entre el chip de conducción y los componentes para evitar problemas causados por el disipador de calor.

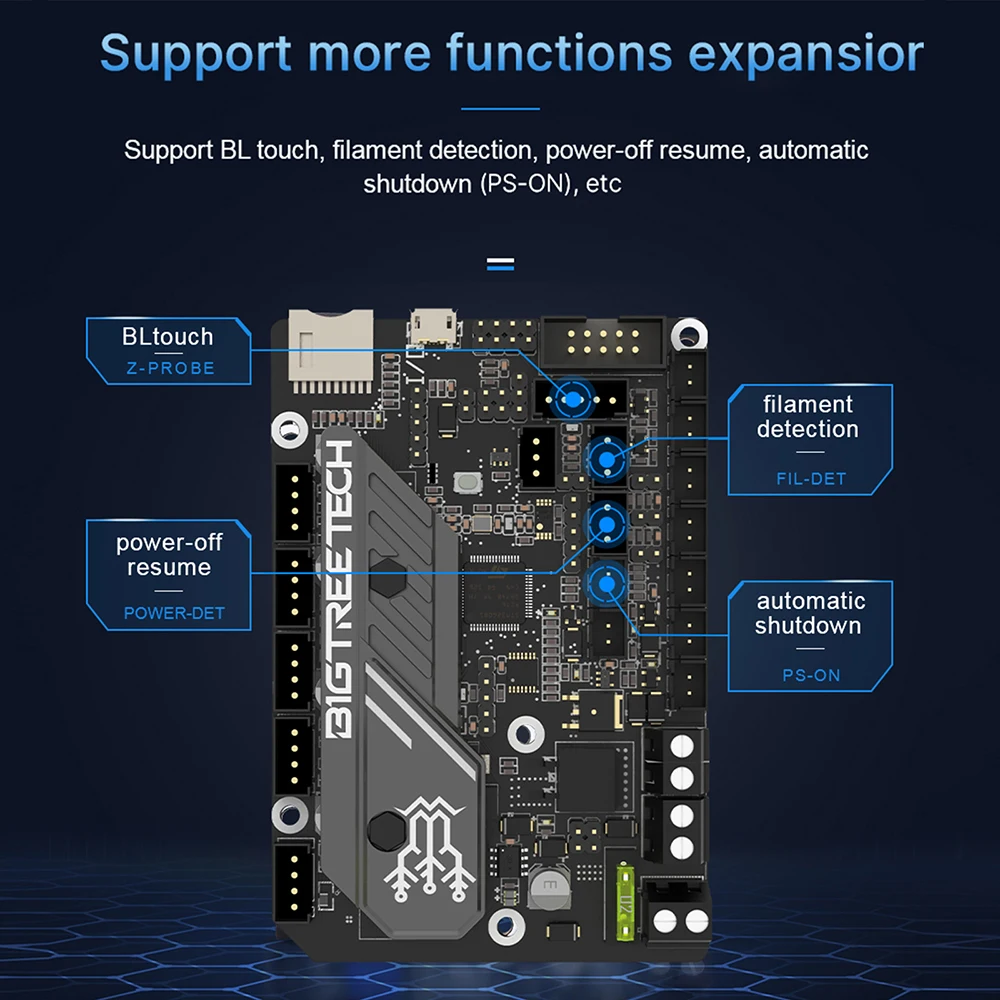

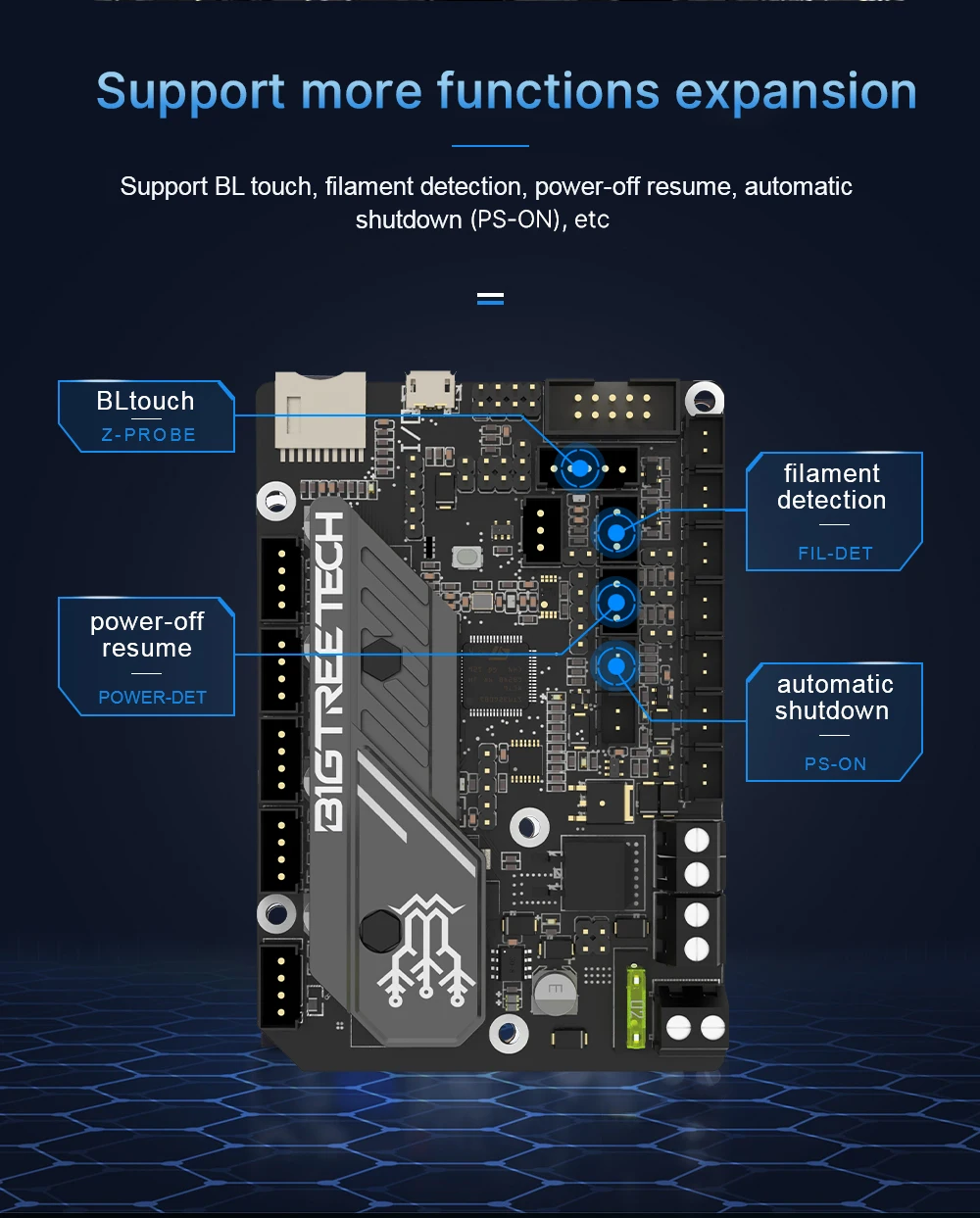

Admite más funciones de expansión
Admite toque BL, detección de filamentos, reanudación de apagado, apagado automático (PS-ON), etc.

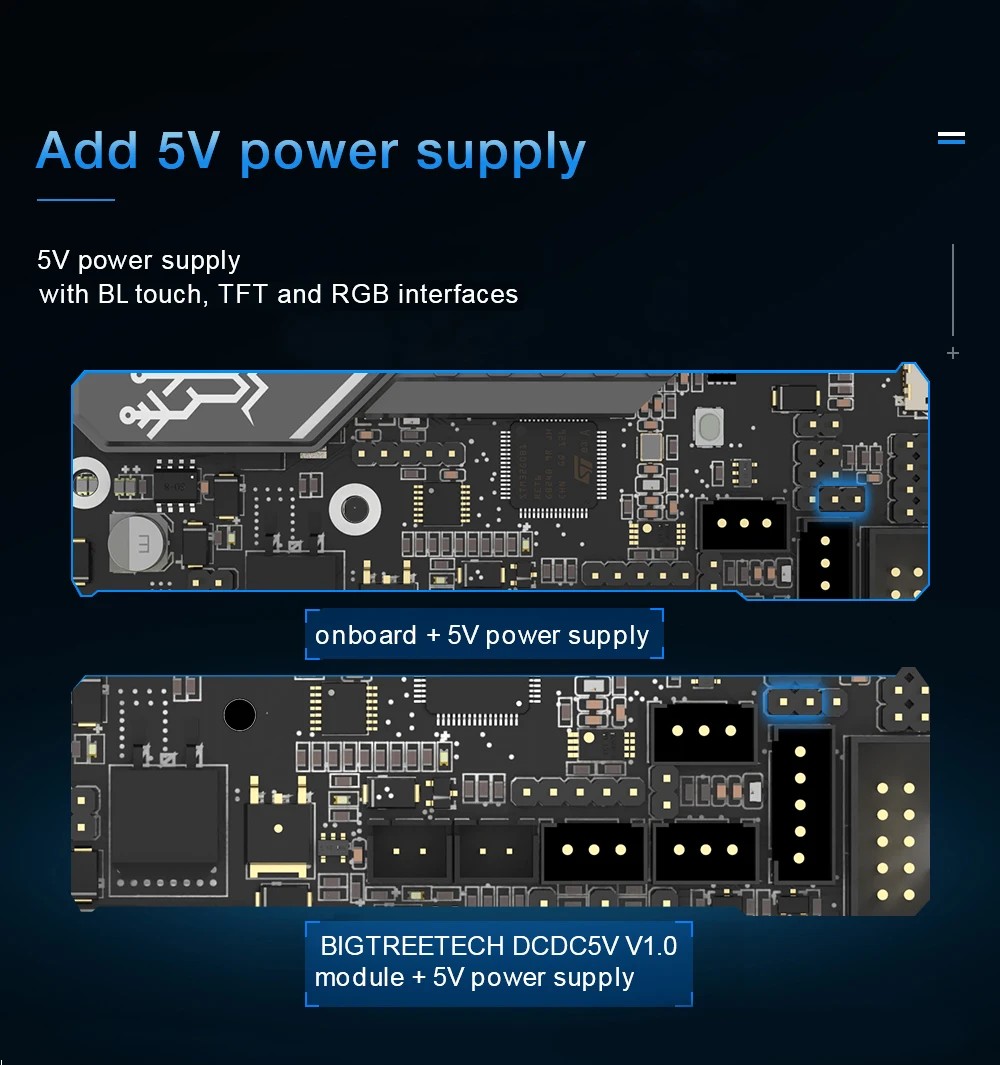

Añadir fuente de alimentación de 5V
Fuente de alimentación de 5 V con interfaces BL touch, TFT y RGB

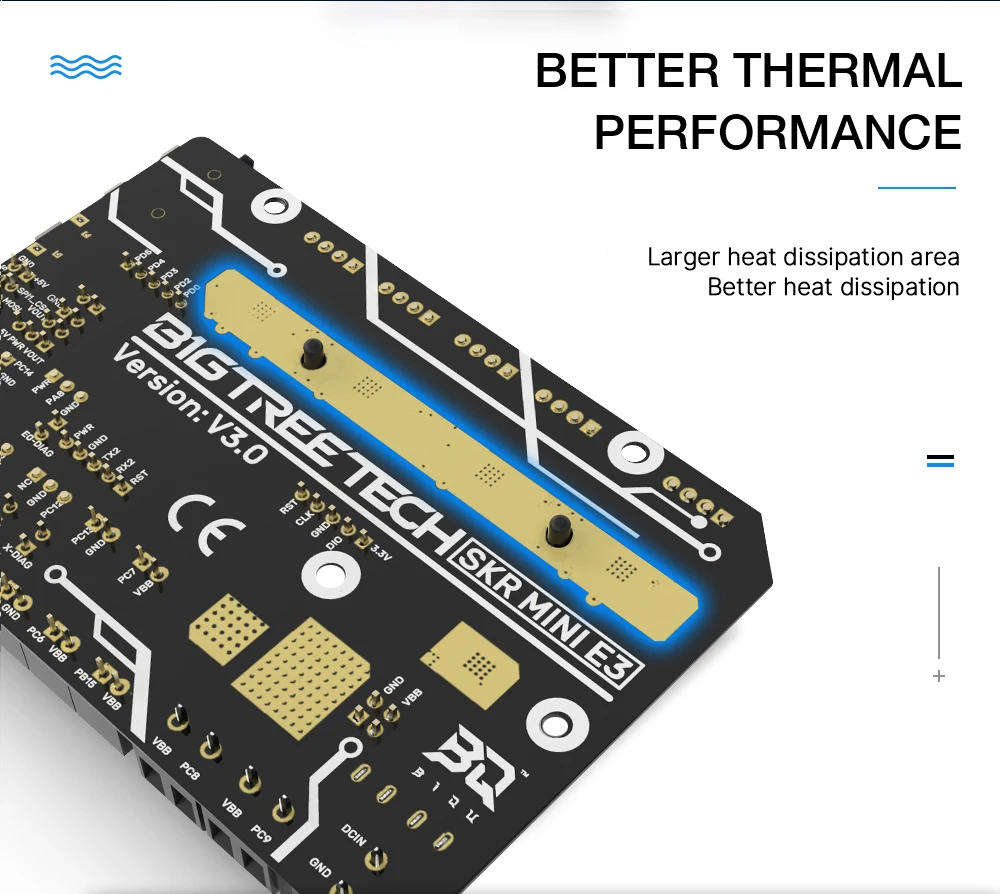

MEJOR RENDIMIENTO TÉRMICO
Mayor área de disipación de calorMejor disipación de calor

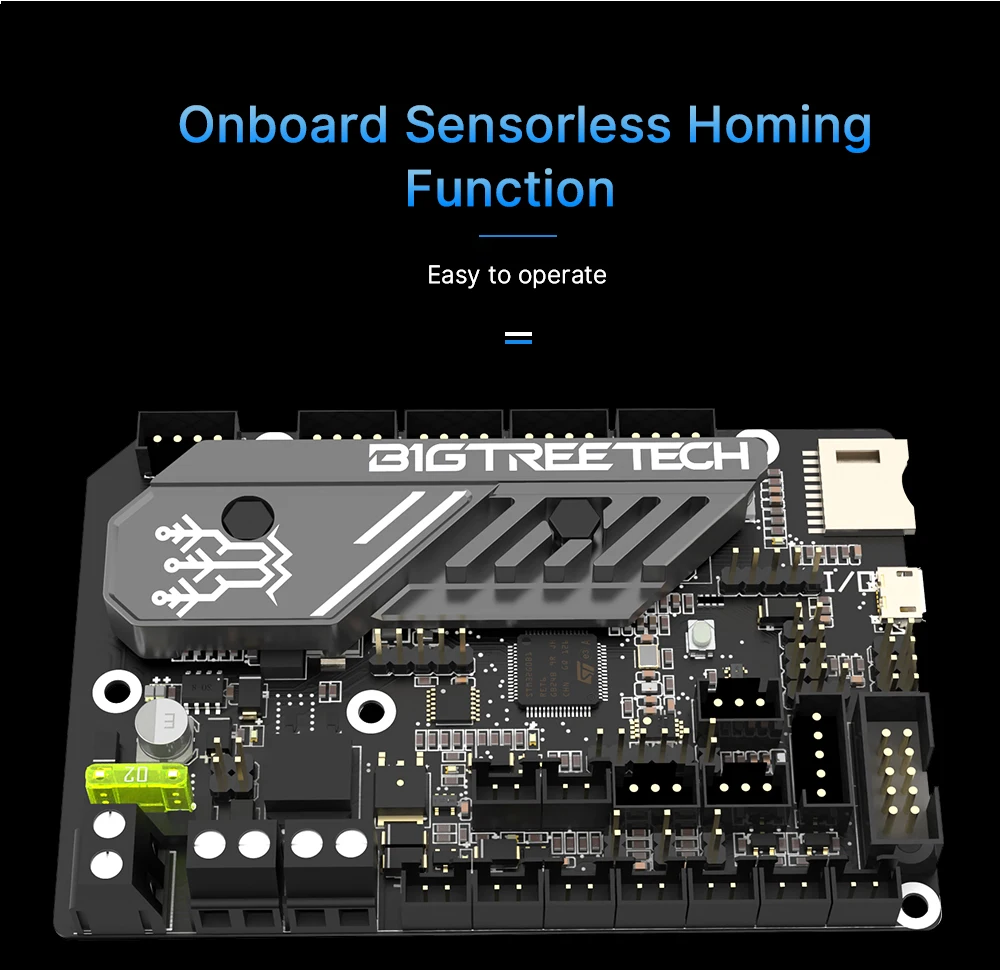

Función de referencia sin sensor integrada
Fácil de operar

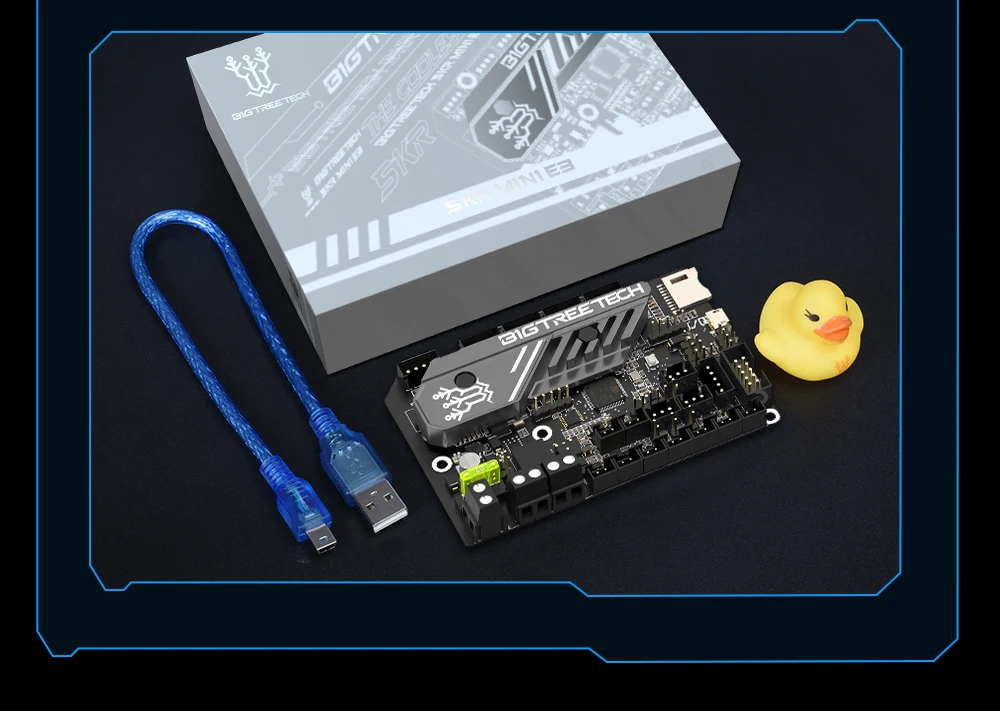

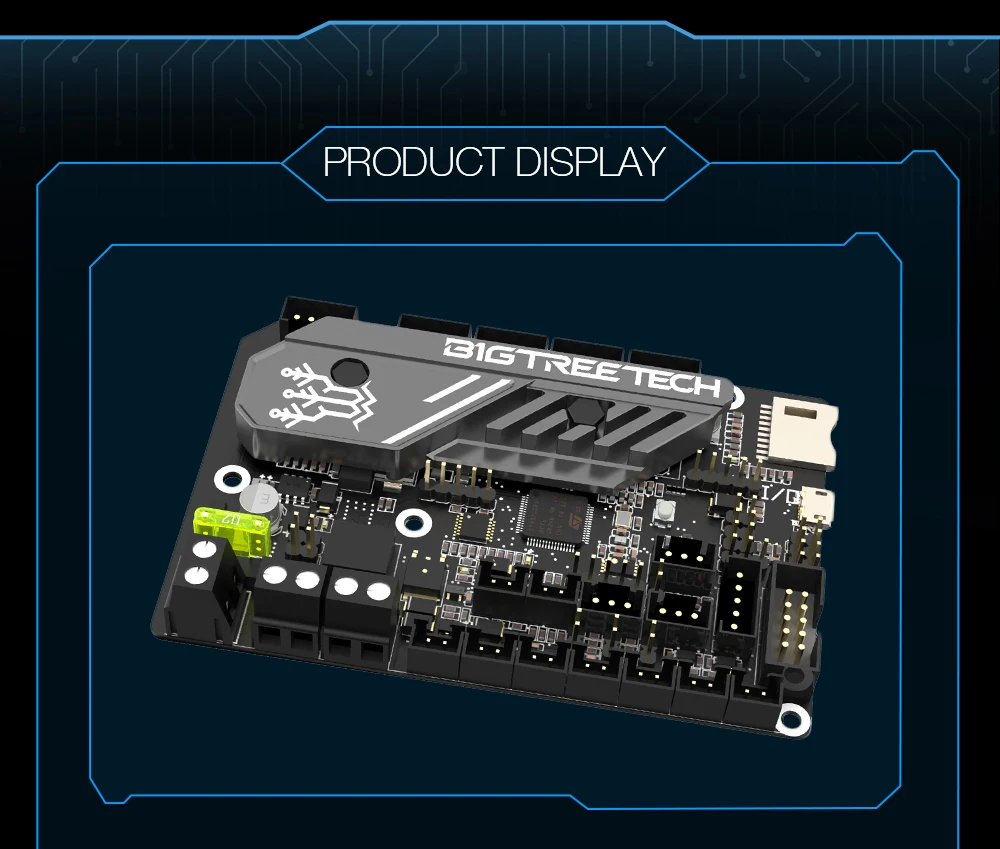

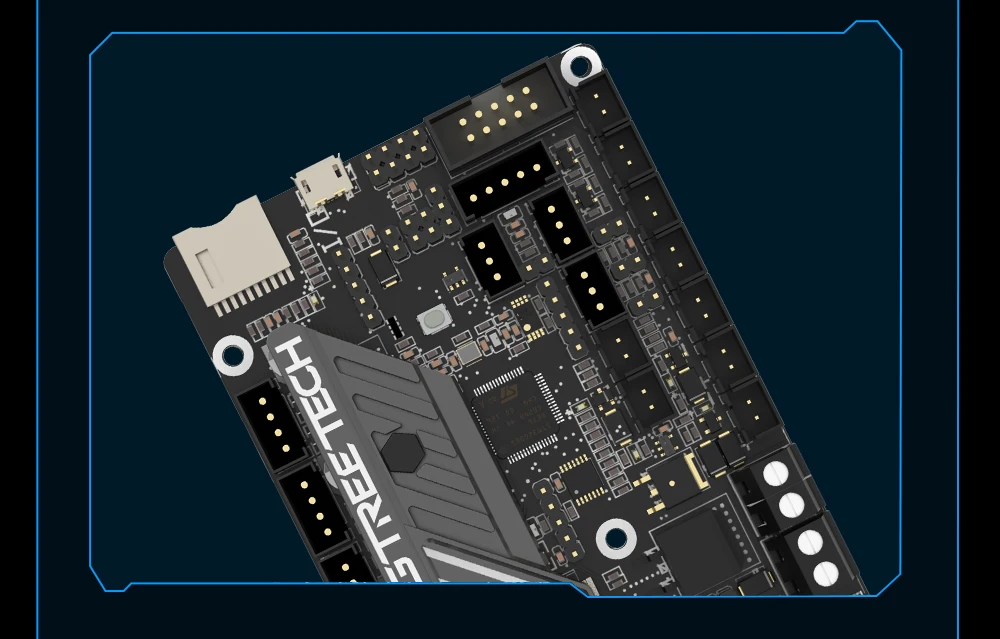

PANTALLA DEL PRODUCTO
