Descripción

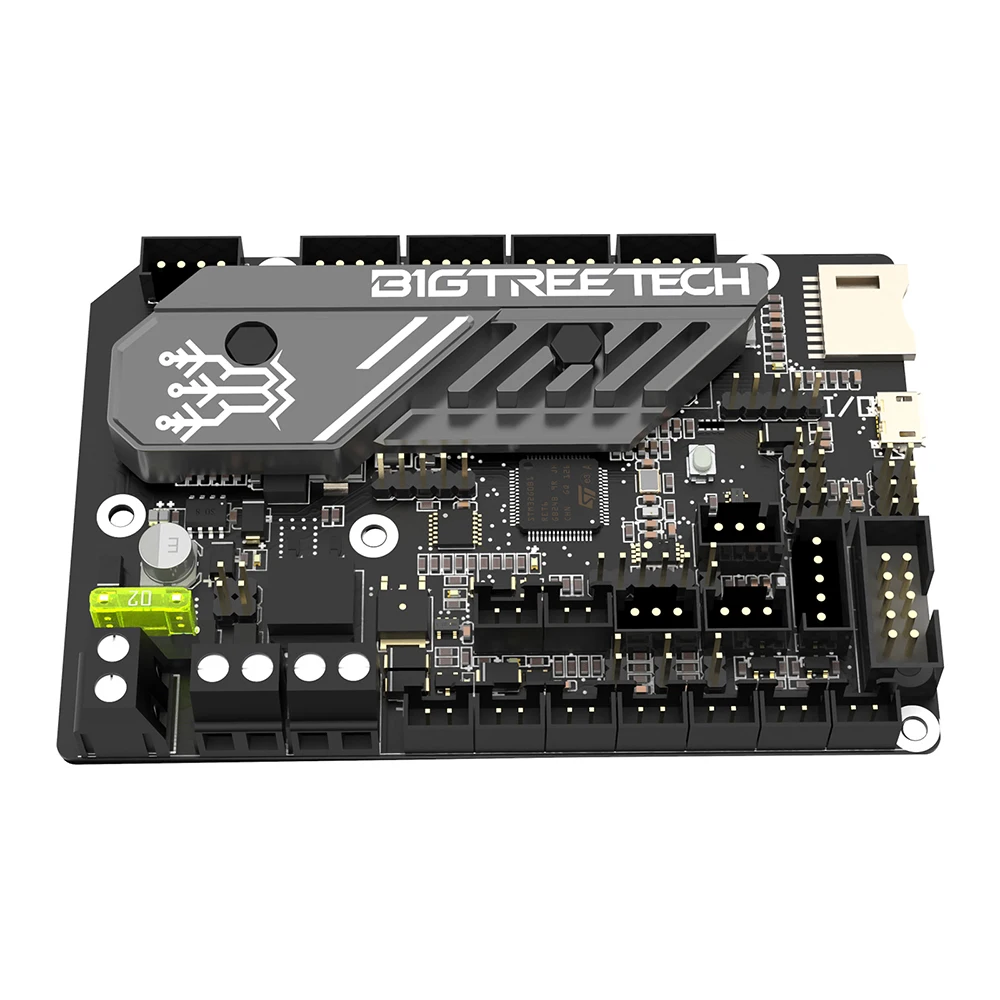

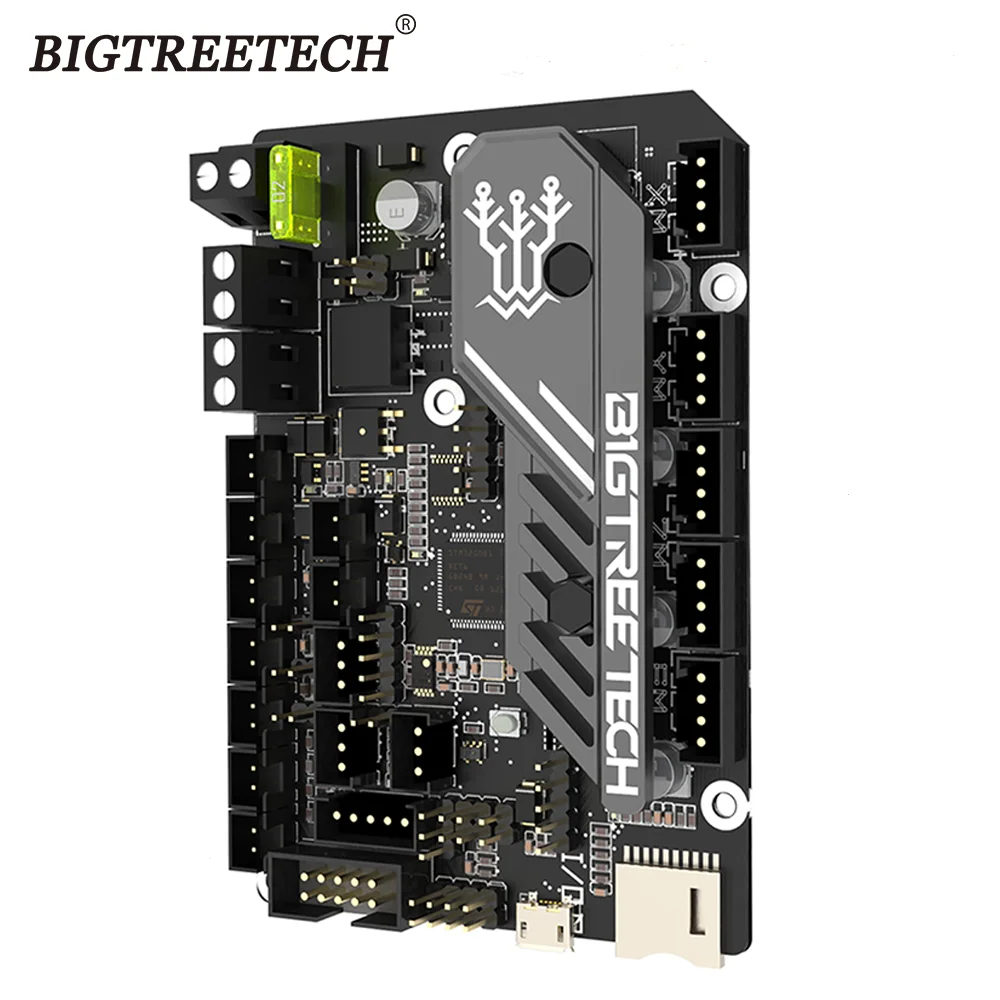

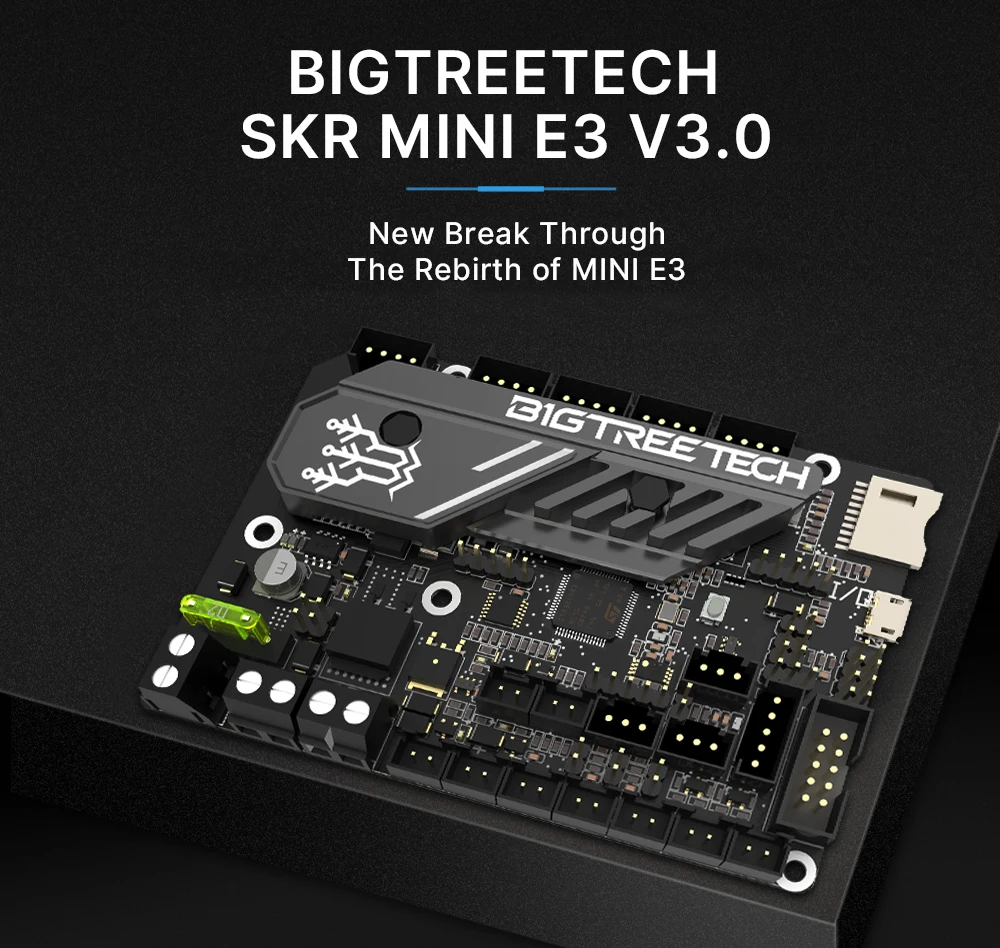

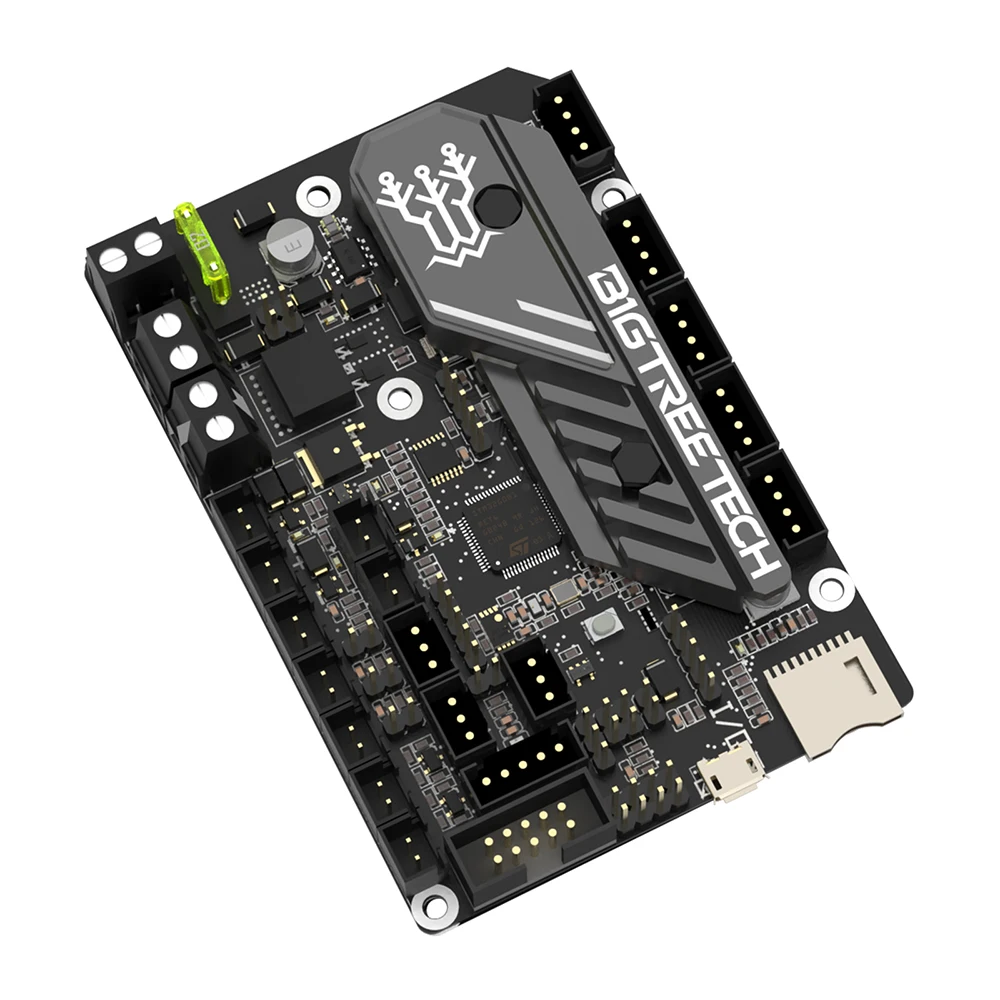

SKR MINI E3 V3.0 es una placa base diseñada específicamente para impresoras Ender3, un reemplazo perfecto para las placas base originales de la impresora Ender 3.

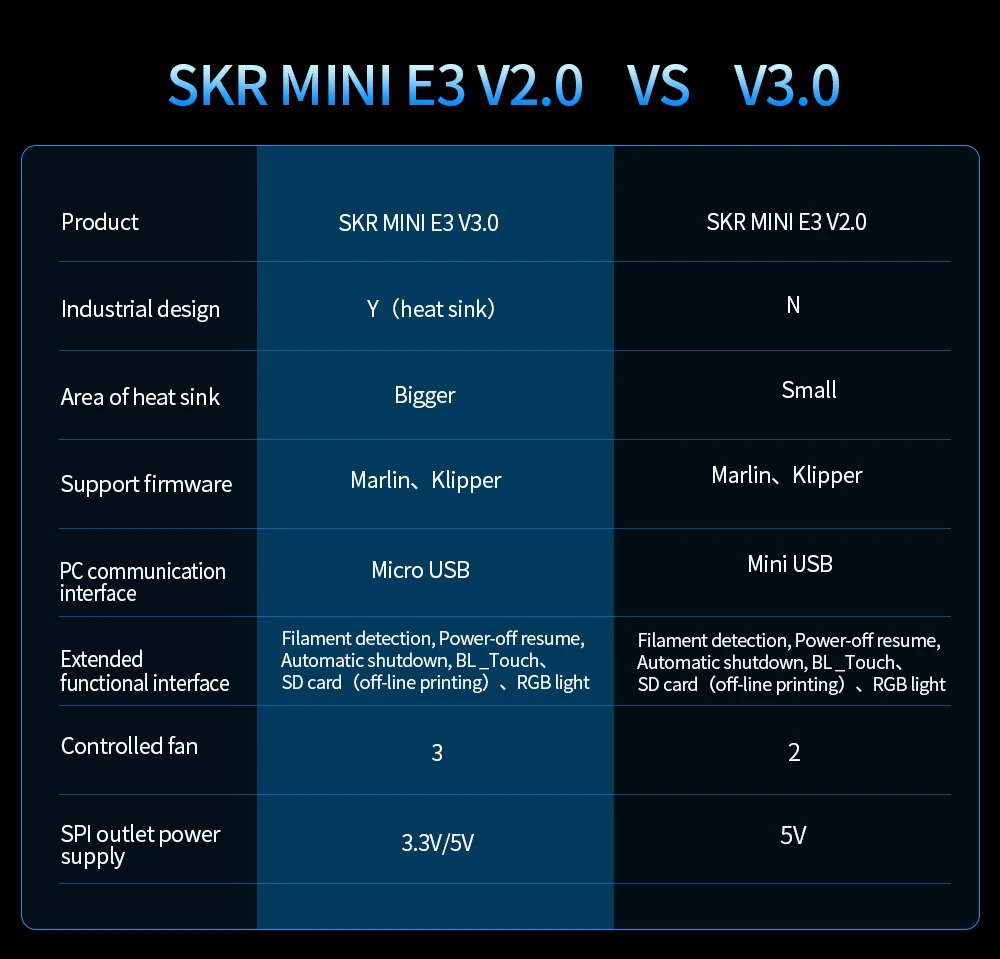

Aumente el puerto de salida SPI + fuente de alimentación de 3,3 V, voltaje de fuente de alimentación del sensor SPI externo +3,3 V y +5 V opcional.
La interfaz USB de comunicación de PC cambia de Mini USB a Micro USB B, que es más adaptable.
Aumente la fuente de alimentación del puerto de salida SPI, admita la placa base para suministrar energía directamente a los periféricos.
Modo UART controlador de silencio TMC2209 integrado, admite impresión de silencio.
Aumente el circuito de protección de la interfaz del termistor para evitar que se queme el chip de control principal.

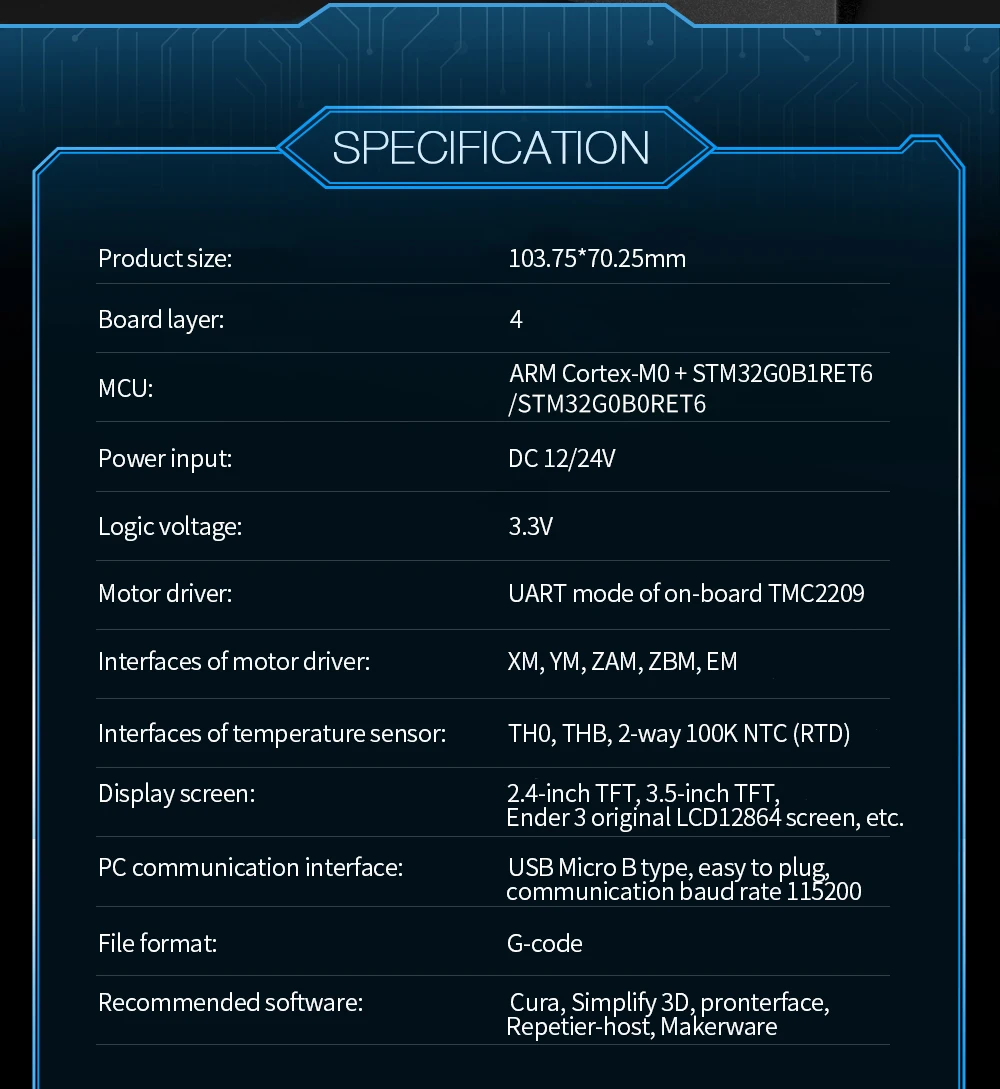

Especificación

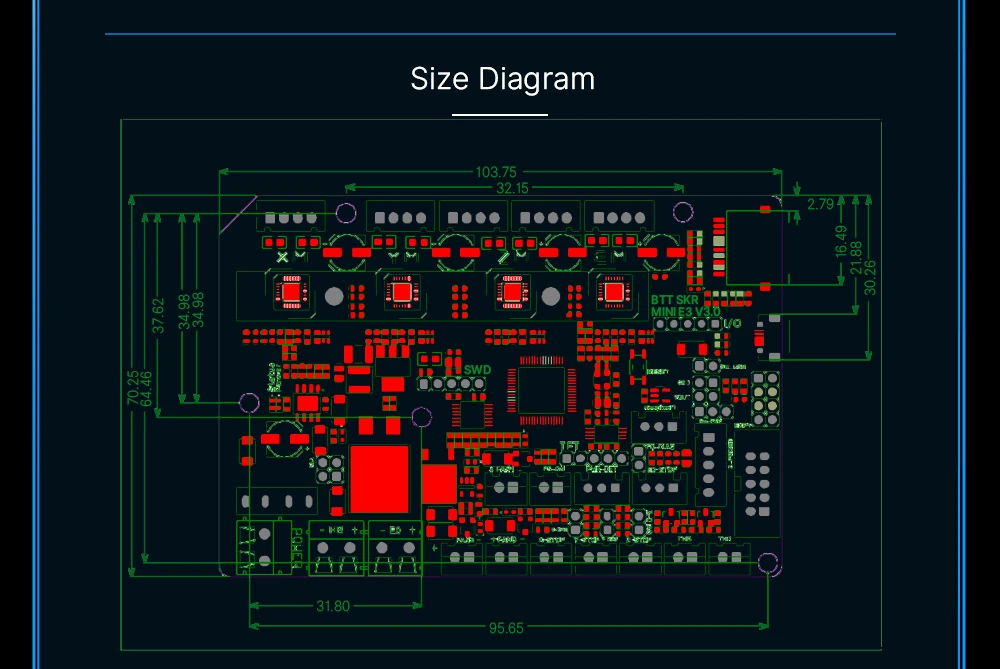

Tamaño del producto: 103,75*70,25 mm
Capa del tablero: 4

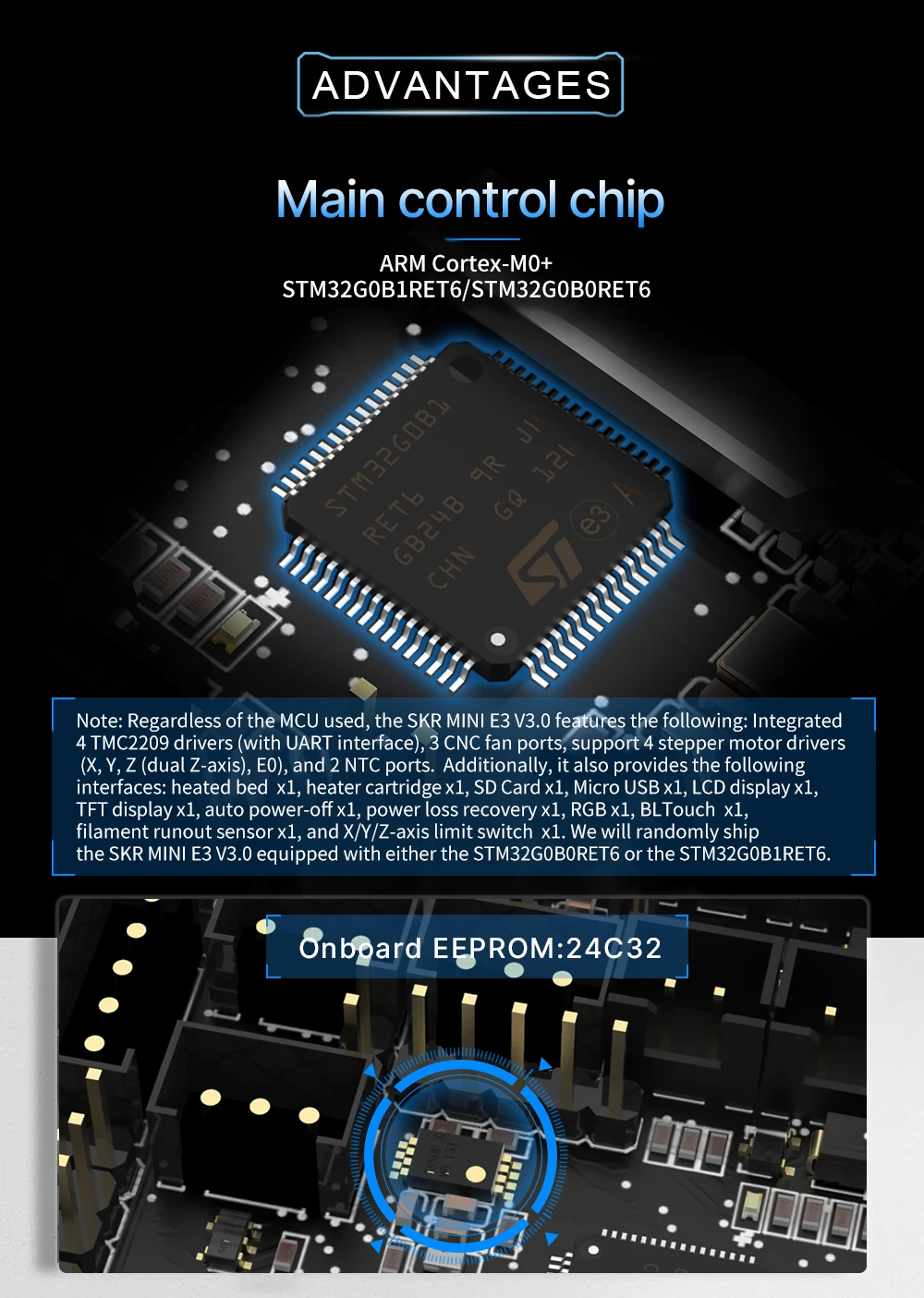

MCU: ARM Cortex-MO+STM32G0B1RET6/STM32G0B0RET6
Entrada de energía: DC12/24V
Voltaje lógico: 3,3 V
Controlador de motor: modo UART de TMC2209 integrado

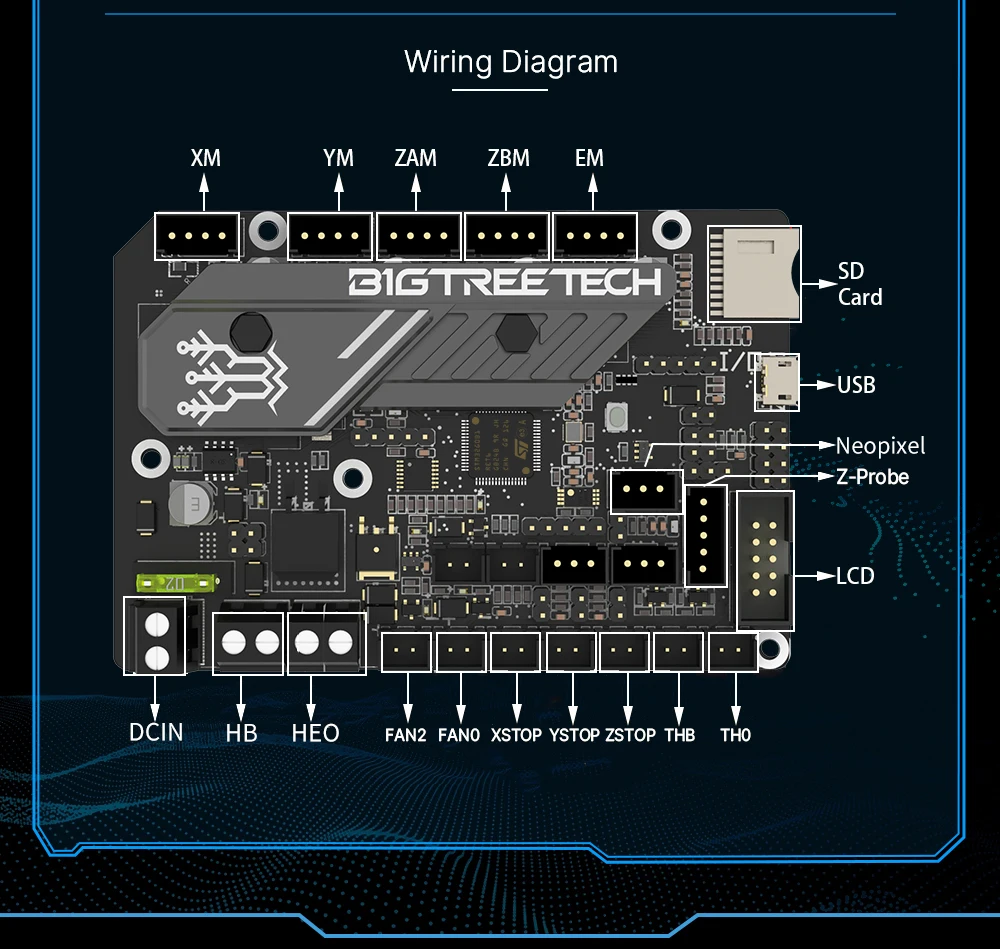

Interfaces del controlador del motor: XM,YM,ZAM,ZBM,EM
Interfaces del sensor de temperatura: TH0, THB, 2 vías 100K NTC (RTD)
Pantalla de visualización: TFT de 2,4 pulgadas, TFT de 3,5 pulgadas, pantalla LCD128664 original Ender3, etc.
Interfaz de comunicación de PC: tipo USB Micro B, fácil de conectar, velocidad en baudios de comunicación115200
Formato de archivo: código G
Software recomendado: Curura, Simplify 3D,Pronterface,Repetidor-host,Makerware
EEPROM integrada: 24C32

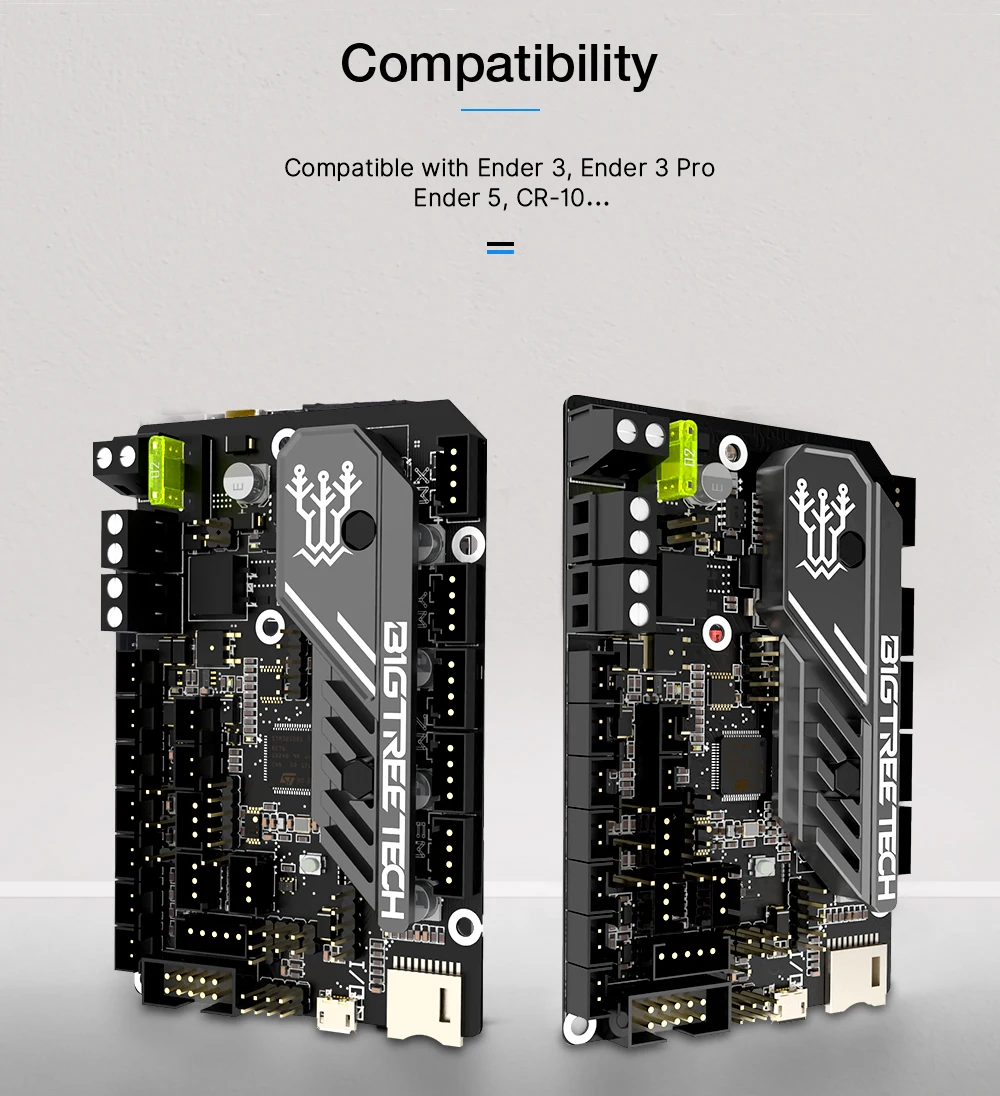

Compatibilidad: Menos 3, Under 3 Pro, Under 5, CR 10

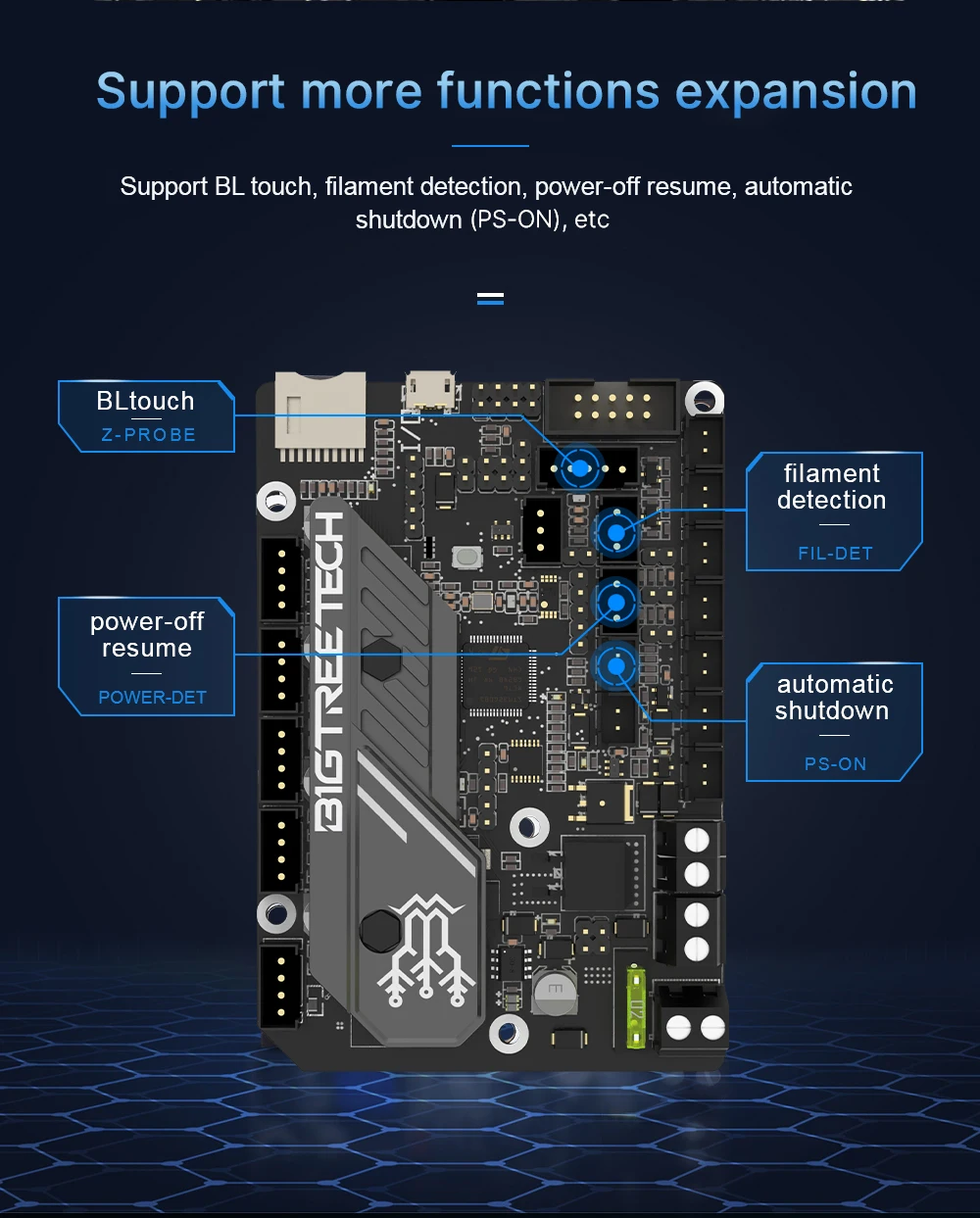

Admite más funciones de expansión: admite toque BL, detección de filamentos, reanudación de apagado, apagado automático (PS-ON), etc.

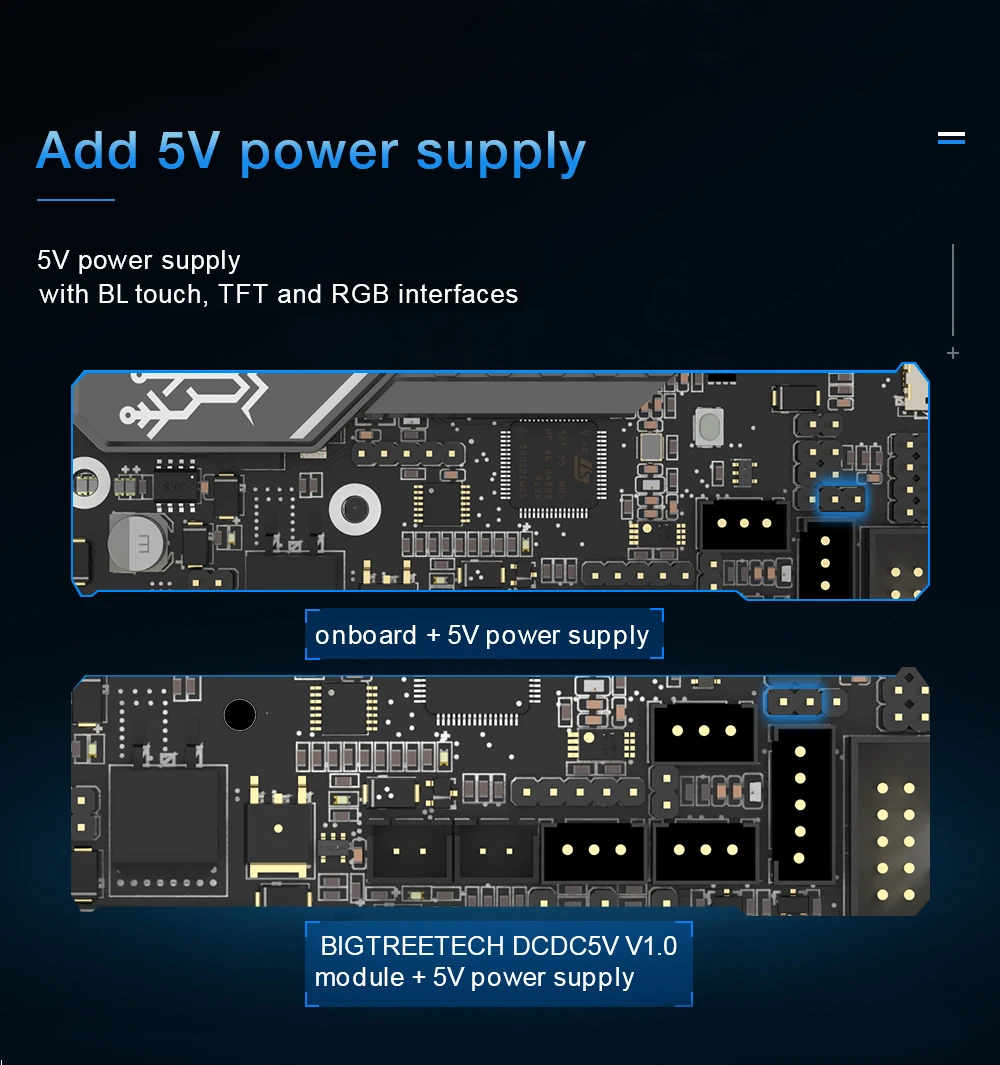

Agregue fuente de alimentación de 5 V: fuente de alimentación de 5 V con interfaces Bluetooth, TFT y RGB
Integrado: fuente de alimentación de 5V

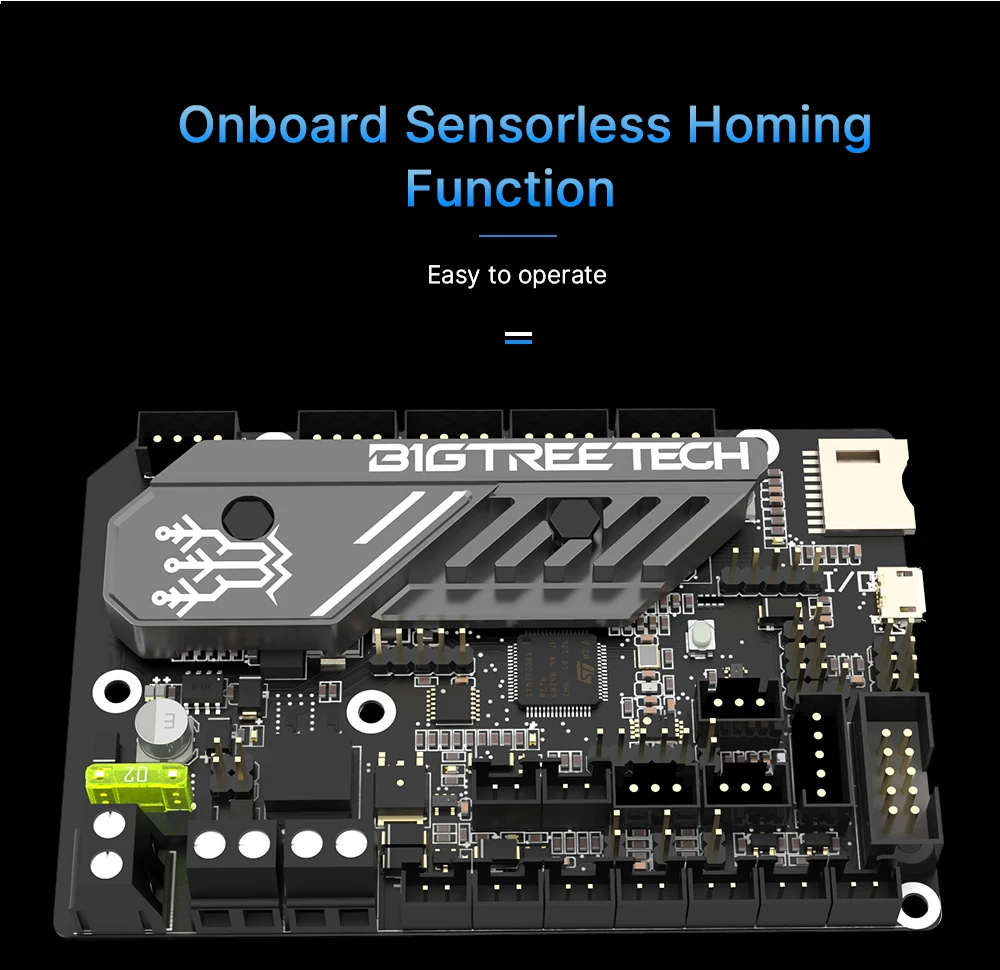

Función de referencia sin sensor integrada: fácil de operar

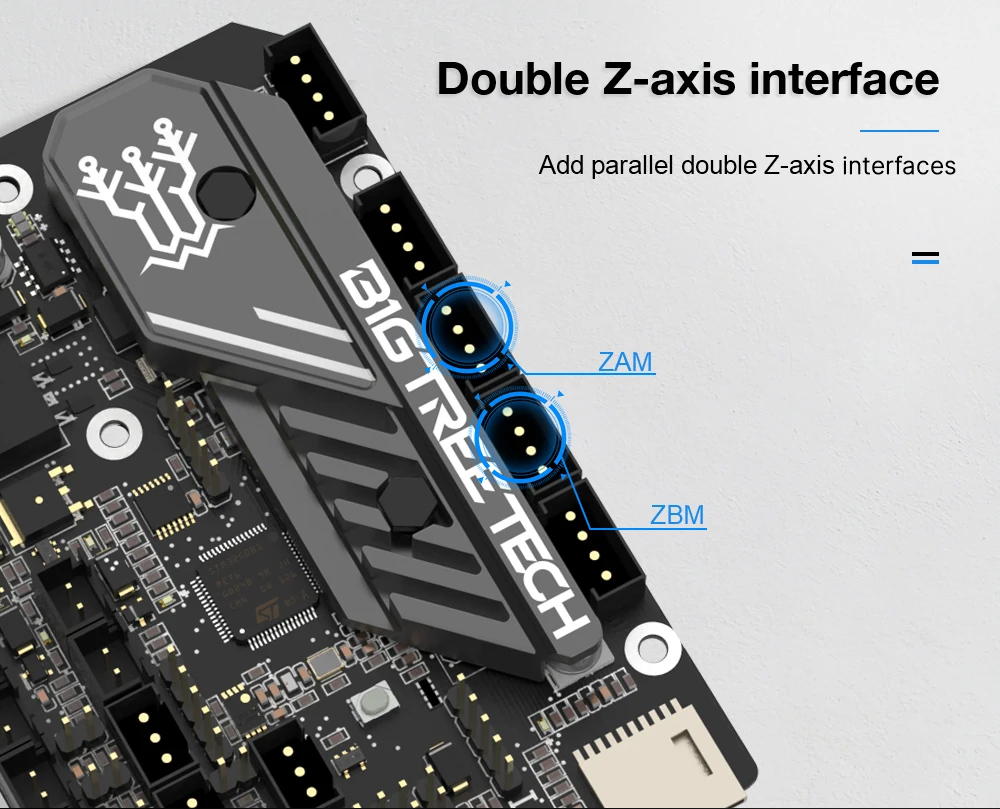

- Interfaz de doble eje Z: agregue interfaces paralelas de doble eje Z

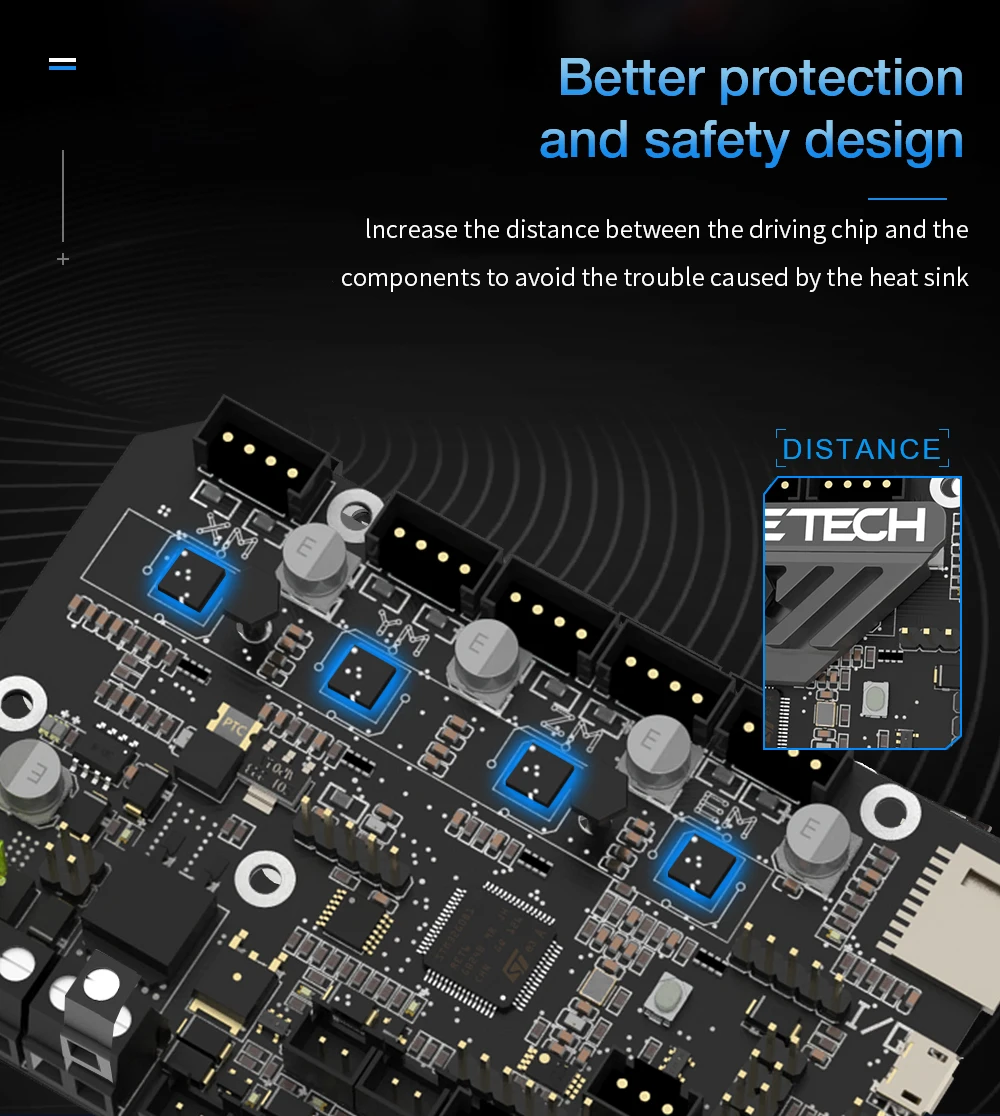

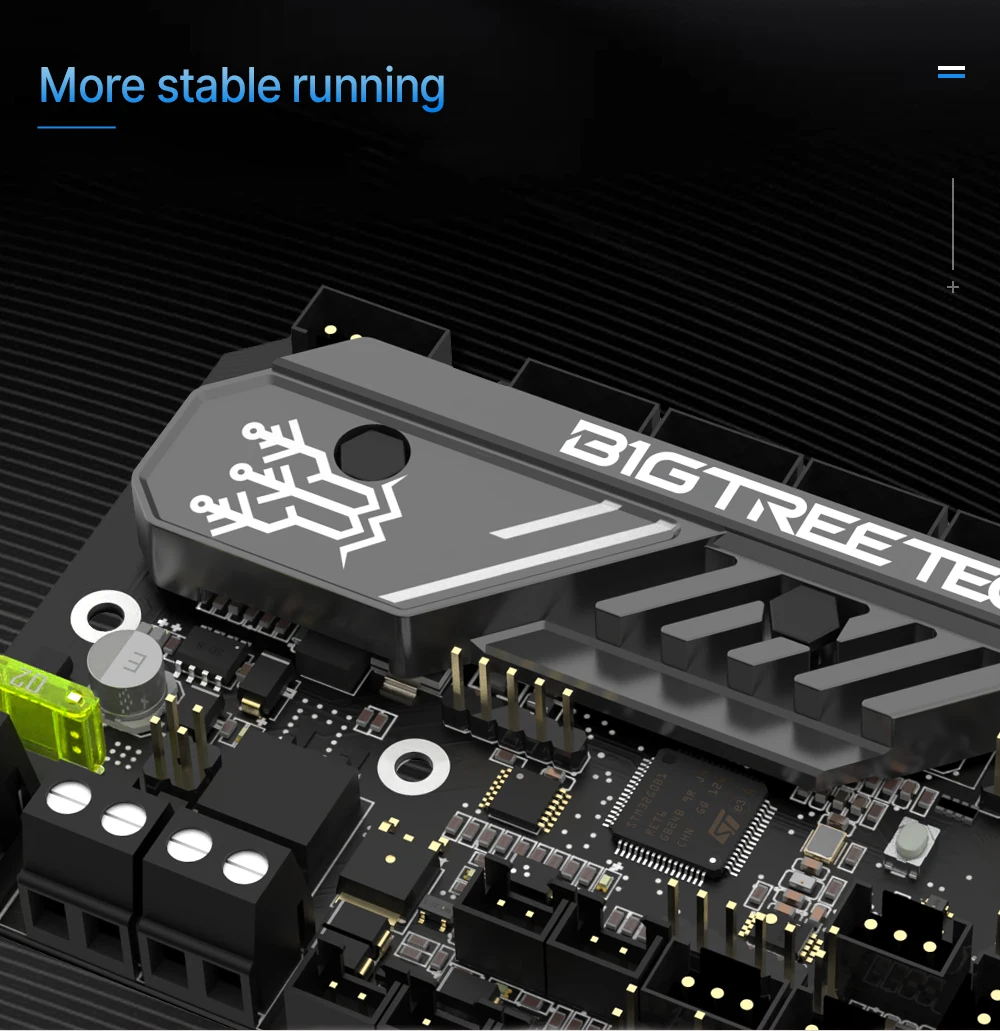

- Mejor protección y diseño de seguridad: aumente la distancia entre el chip de conducción y los componentes para evitar los problemas causados por el disipador de calor.

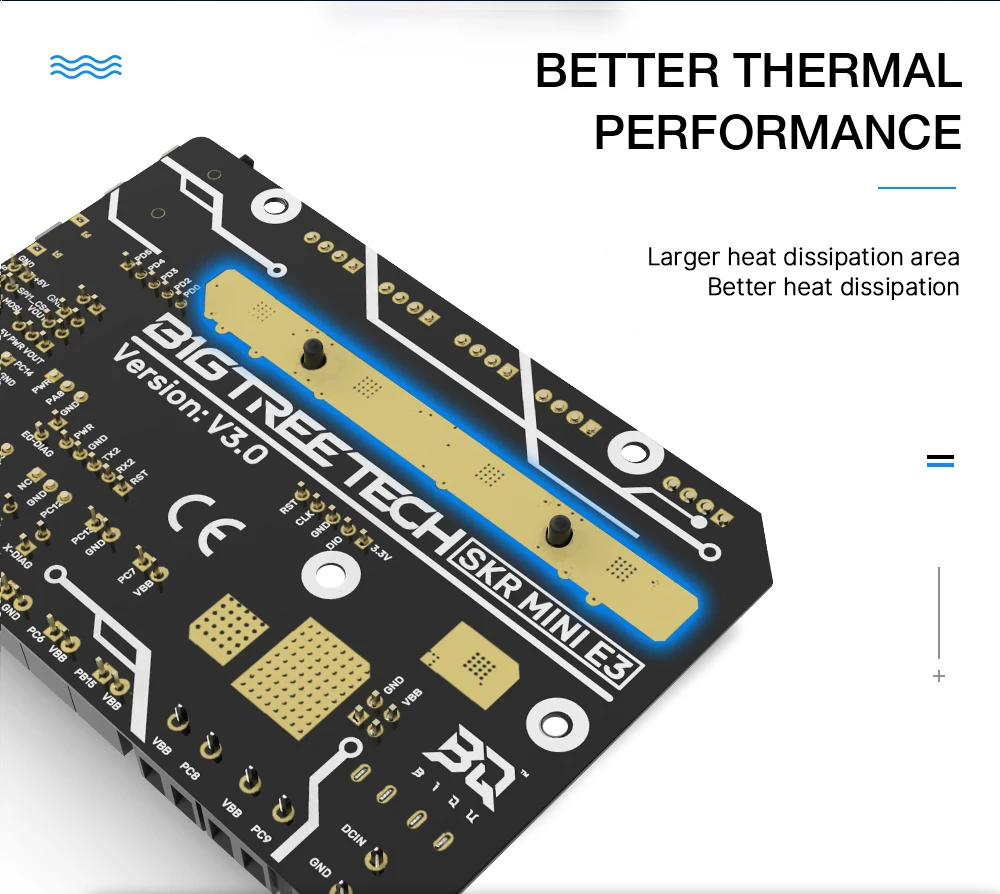

- MEJOR RENDIMIENTO TÉRMICO: Mayor área de disipación de calor Mejor disipación de calor

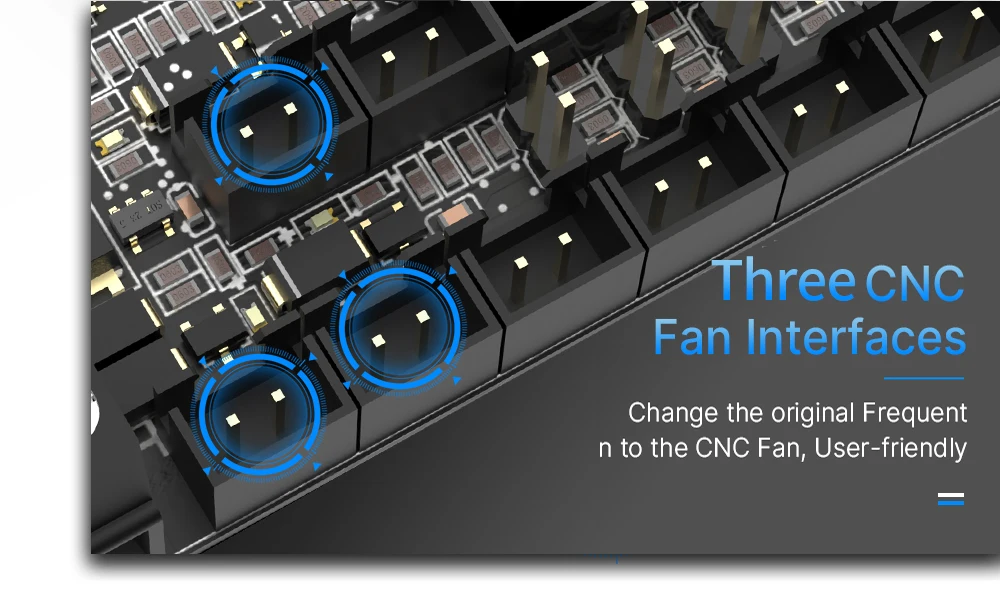

- Tres interfaces de ventilador CNC: cambie el frecuente n original al ventilador CNC, fácil de usar
SKR MINI E3 V3.0 Con cable (longitud 500 mm): Elija la opción con cable para usar directamente con la pantalla original de ender3 v2
La tarjeta SD/tarjeta TF en la imagen de la página de detalles solo se muestra como escenario de uso, y la tarjeta SD/tarjeta TF no está incluida en el paquete.
Opiniones de clientes
20 opinionesLo he probado y funciona perfectamente. Estoy muy satisfecho.
de acuerdo
Lo tengo funcionando con Klipper y ahora está completamente operativo.
El embalaje llegó muy dañado, afortunadamente no parece haber un problema... pero falta de seriedad...
Lo utilicé para actualizar una Creality Ender 3 Pro con CR Touch y un extrusor directo H2V2S. ¡El firmware disponible de BigTreeTech para impresoras que tienen BL/CR Touch no funciona sin modificaciones! Tengo que descargar y reconfigurar Marlin, y esto no fue muy sencillo. Me tomó como 10 horas de trabajo y aprendizaje del código, etc. No es realmente adecuado para un producto tan costoso como este. muy poca ayuda o soporte por parte de BuQU. Te sugerimos invertir un poco más y adquirir una placa silenciosa original de Creality. Su firmware funciona y obtendrá mucho soporte.
La placa funciona con git, etc., pero no se puede definir correctamente con los extremos de parada X, Y, Z.
Funciona de maravilla como reemplazo para mi antiguo controlador Creality. ¡Además, obtuve un buen precio, así que definitivamente recomiendo a ese vendedor!
Aún no he instalado la placa; cuando lo haga, dejaré un comentario.
Aunque esto es significativamente menos costoso que muchas otras ofertas para esta placa, parece ser una auténtica BTT SKR Mini E3 V3. Y en comparación con la placa Creality V1.1.4 que tenía antes, esta es una diferencia de día y noche. No necesariamente por la calidad de impresión, sino definitivamente en relación con los movimientos del motor paso a paso, que ahora son prácticamente imperceptibles. Un contratiempo que tuve fue que el firmware predeterminado no parece funcionar con la pantalla LCD original de la Ender 3. Compilar Marlin manualmente con la configuración adecuada para la pantalla LCD predeterminada, utilizando una de las numerosas guías disponibles en línea, resolvió este problema.
