BIGTREETECH KNOMI pantalla de visualización actualización de código abierto para Klipper Voron V2.4 EBB SB2209 puede Voron Stealthburner no para A1/P1/X1

KNOMI:

https://bigtreetech.github.io/docs/KNOMI.html

https://github.com/bigtreetech/KNOMI

EBB:

https://github.com/bigtreetech/EBB

Compatibilidad de la máquina:

Esta versión sólo es compatible con impresoras basadas en Klipper.Para versiones compatibles con las series A1, P1 y X1, consulte este enlace:https://www.aliexpress.com/item/1005008341866360.html

• Klipper-Optimizado:Diseño

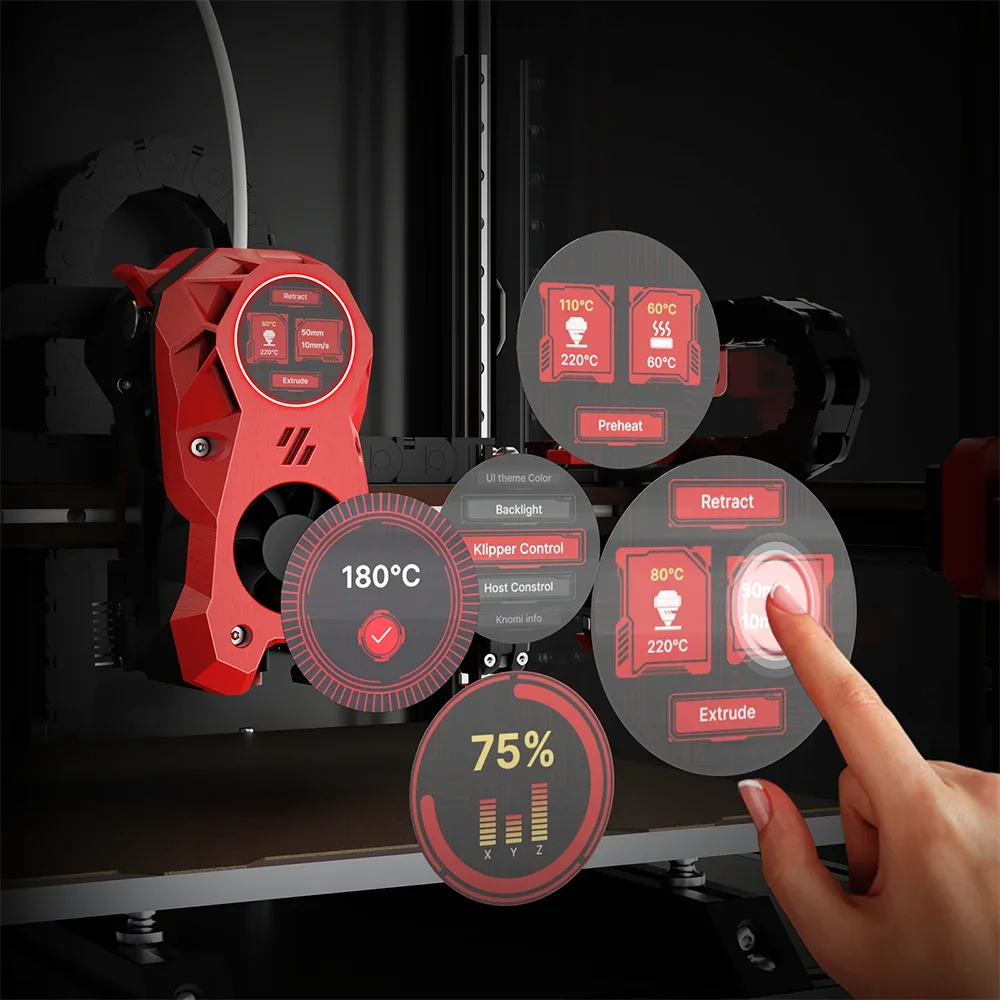

• UI KNOMI: Diseño Emocional

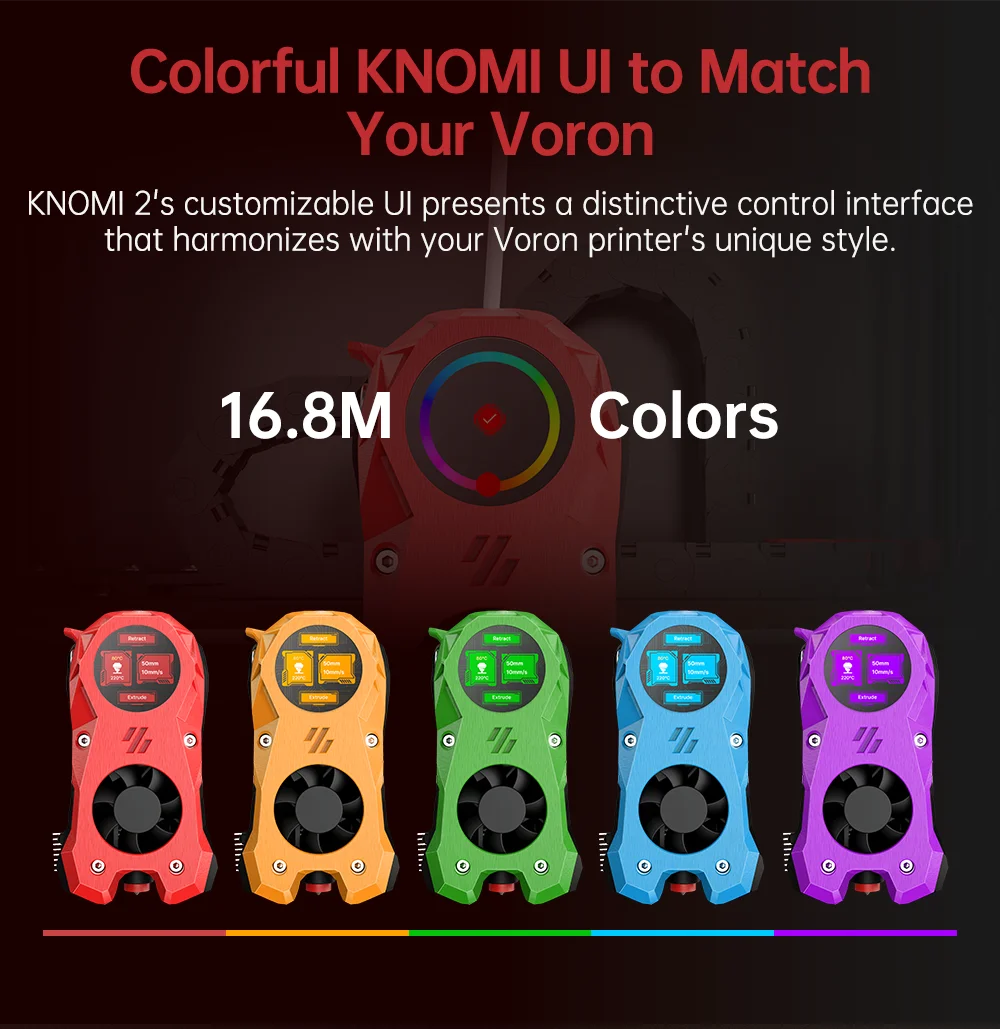

• Personalizar: Colores de interfaz de usuario KNOMI
• Fuente abierta: desbloquea el potencial ilimitado

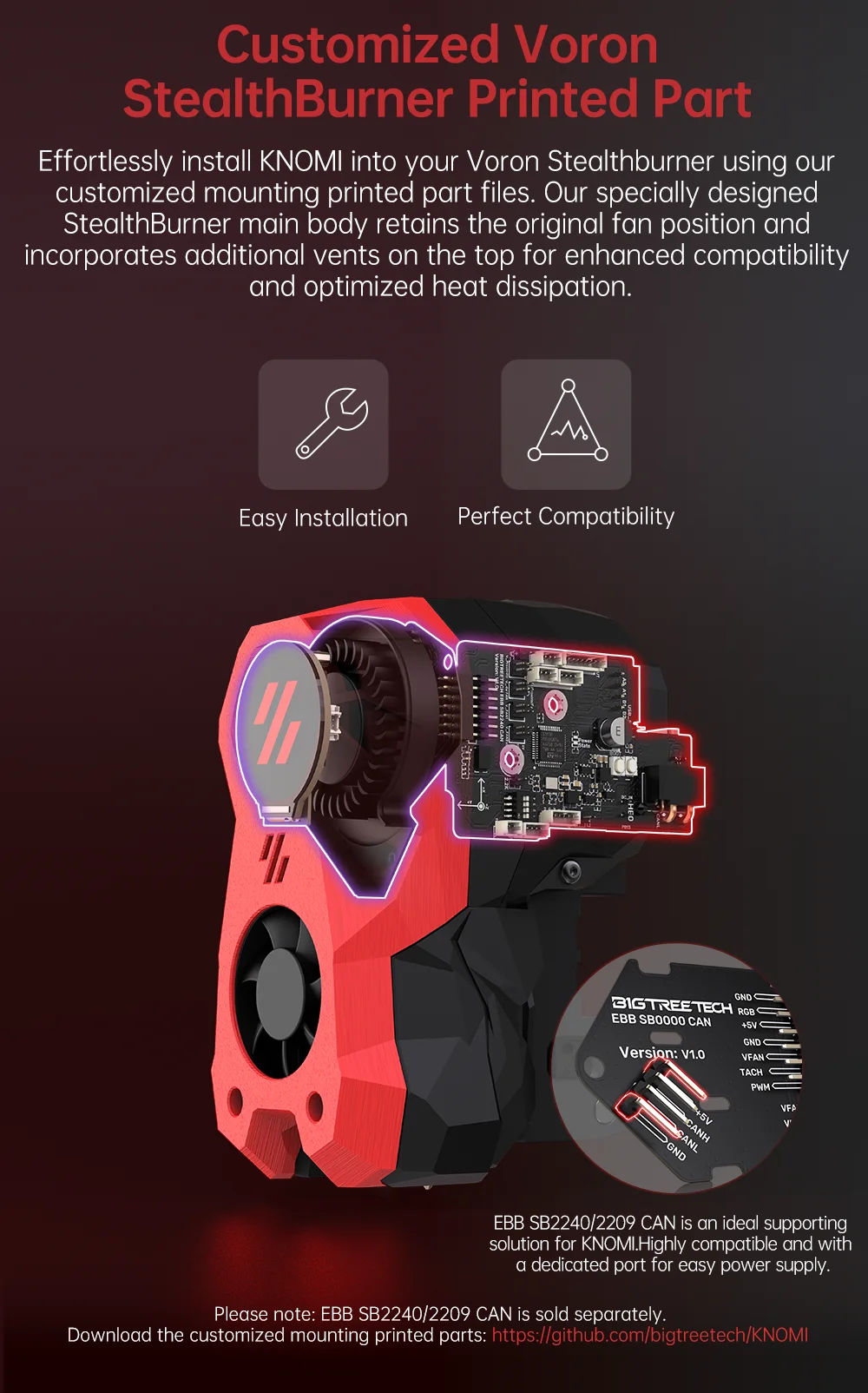

• Voron StealthBurner: instalación sin complicaciones
• Actualización de firmware: más fácil y conveniente

BIGTREETECH EBB SB2209/SB2240 CAN V1.0 es una placa de herramientas adaptada a Voron StealthBurner por el equipo de impresión 3D de Shenzhen Big Tree Technology Co., Ltd, puede comunicarse a través de USB o CAN, simplificando enormemente la conexión.

¿Por qué elegir SB2209/SB2240 CAN V1.0?

•


• La posición de puesta en marcha del acelerómetro ADXL345 es consistente con la posición de instalación.

• Se puede seleccionar voltaje del ventilador 5V 12V 24V, admite ventilador de 4 cables, se adapta a más bricolaje

• El nuevo bus CAN modelo XT30 es más estable y conveniente

• Max31865 integrado, selección de interruptor de paleta, compatible con PT100 PT1000 de 2 y 4 cables

Especificaciones

Microprocesador: Brazo® Cortex de 32 bits®-M0+ CPU STM32G0B1CBT6 64MHz

Voltaje de entrada: DC12V-DC24V 9A

Voltaje lógico: CC 3,3 V.

Interfaz de calefacción: varilla calefactora (E0), corriente de salida máxima: 5A

Sensor integrado: ADXL345

Interfaz del ventilador: dos ventiladores CNC (FAN0, FAN1).Un puerto de ventilador de cuatro hilos.

Puerto del ventilador Corriente máxima de salida: 1A, valor máximo 1,5A

Interfaz de expansión: EndStop, ABL, RGB, PT100/PT1000, interfaz USB, interfaz CAN, interfaz SPI

Accionamiento del motor: TMC2209 integrado

Característica

8.Equipado con terminales de bricolaje, cañas hembra, pernos y tornillos de doble vía, que satisfacen en gran medida las necesidades de bricolaje de los clientes.

EBB SB2240 CAN V1.0

Especificaciones

Tamaño de apariencia: 68,5 mm * 42,5 mm

Microprocesador: Brazo® Cortex de 32 bits®-M0+ CPU STM32G0B1CBT6 64MHz

Voltaje de entrada: DC12V-DC24V 9A

Voltaje lógico: CC 3,3 V.

Interfaz de calefacción: varilla calefactora (E0), corriente de salida máxima: 5A

Sensor integrado: ADXL345

Interfaz del ventilador: dos ventiladores CNC (FAN0, FAN1).Un puerto de ventilador de cuatro hilos.

Puerto del ventilador Corriente máxima de salida: 1A, valor máximo 1,5A

Interfaz de expansión: EndStop, ABL, RGB, PT100/PT1000, interfaz USB, interfaz CAN, interfaz SPI

Accionamiento del motor: TMC2240 integrado

Modo de conducción: SPI

Interfaz del motor paso a paso: EM

Interfaz de comunicación USB: USb-tipo C

Característica

11.Se admite comunicación CAN o USB.La resistencia del terminal 120R de CAN se puede seleccionar a través de la tapa del puente y los puertos CAN están reservados para la expansión.

1. Sólo KNOMI: KNOMI*1

2. Con EBB36 CAN V1.2: KNOMI*1+EBB36 CAN V1.2*1

3. Con EBB36 No 31865:KNOMI*1+EBB36 CAN V1.2(Sin 31865)*1

4. Con EBB42 CAN V1.2:KNOMI*1+EBB42 CAN V1.2*1

5. Con EBB42 No 31865:KNOMI*1+EBB42 CAN V1.2(Sin 31865)*1

6. Con EBB SB2209 CAN: KNOMI*1+EBB SB2209 CAN*1

7. Con EBB SB2240 CAN: KNOMI*1+EBB SB2240 CAN*1

8. Con SB2209-RP2040: KNOMI*1+EBB SB2209 CAN(RP2040)*1
