BIGTREETECH BTT CB1 PI4B adaptador placa de impresora 3D soporte CM4 agregar pulpo V1.1 SKR MINI E3 V3.0 placa base VS Raspberry Pi CM4

Nota:

1.El CB1 no pudo conectarse a la pantalla PI TFT.El puerto DSI/CSI solo funcionará mientras se utiliza CM4.

2.El PI4B debe usarse con la placa central CB1 o CM4 para ejecutar Klipper

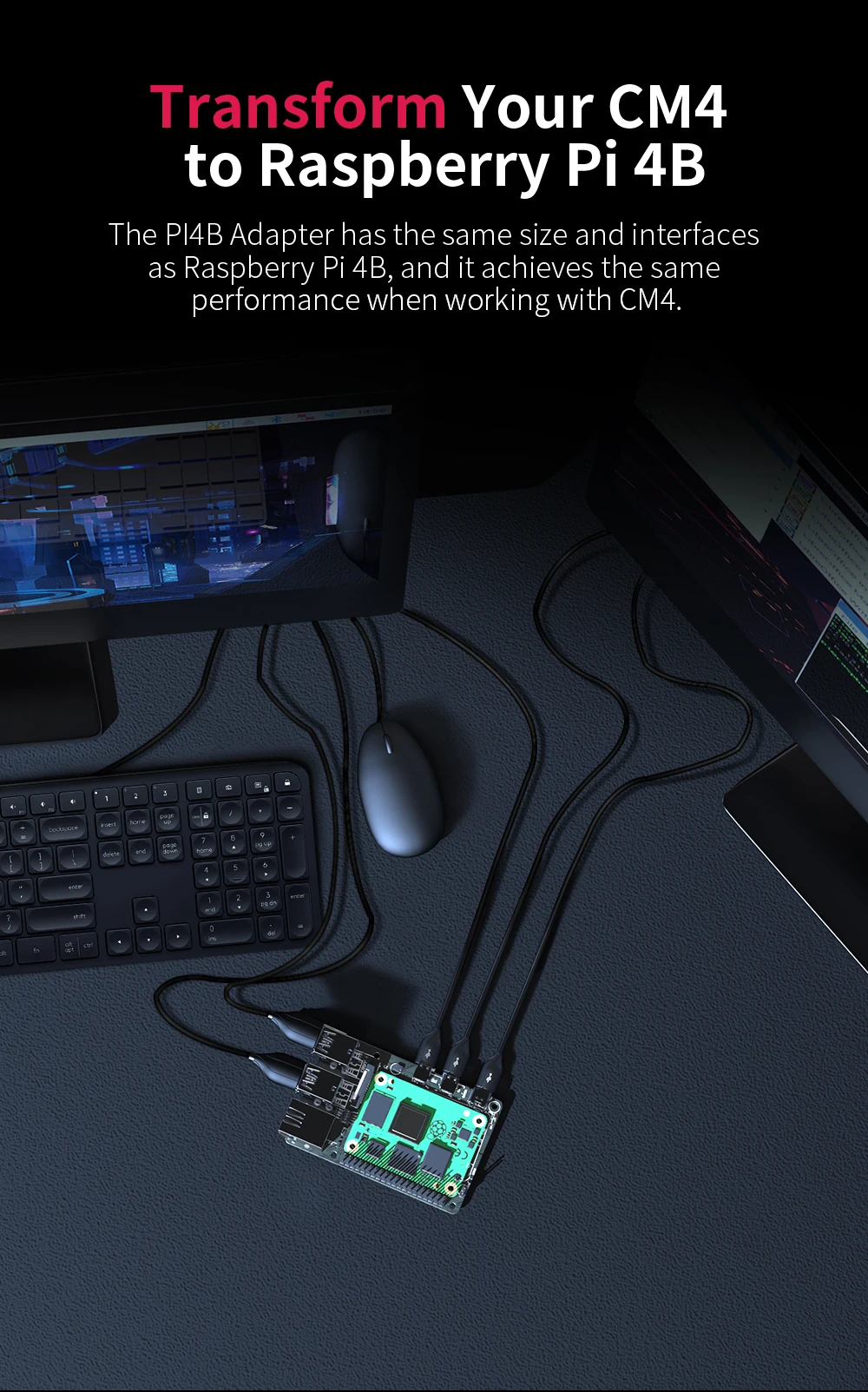

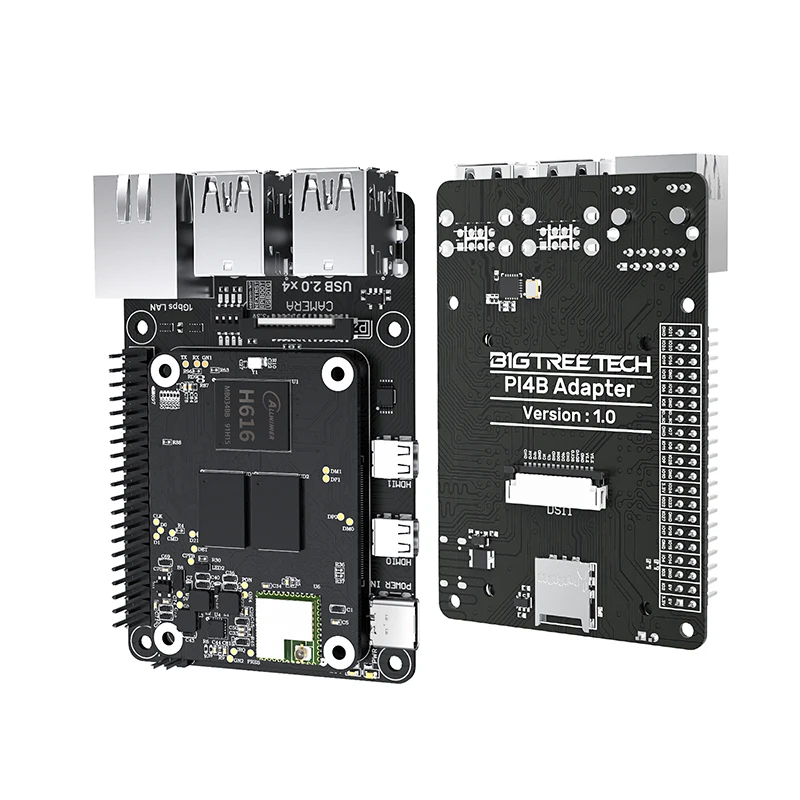

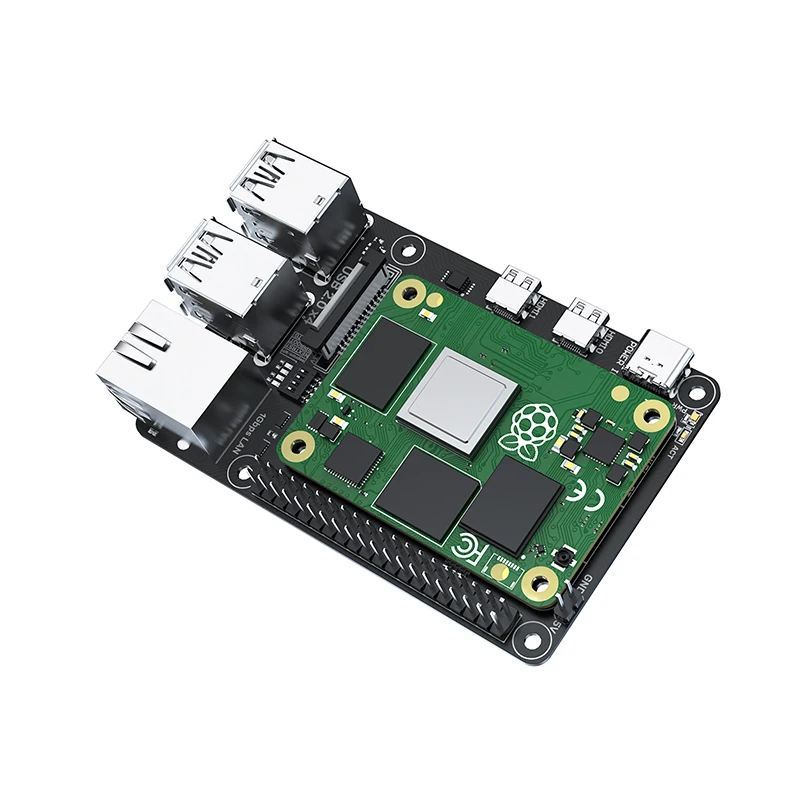

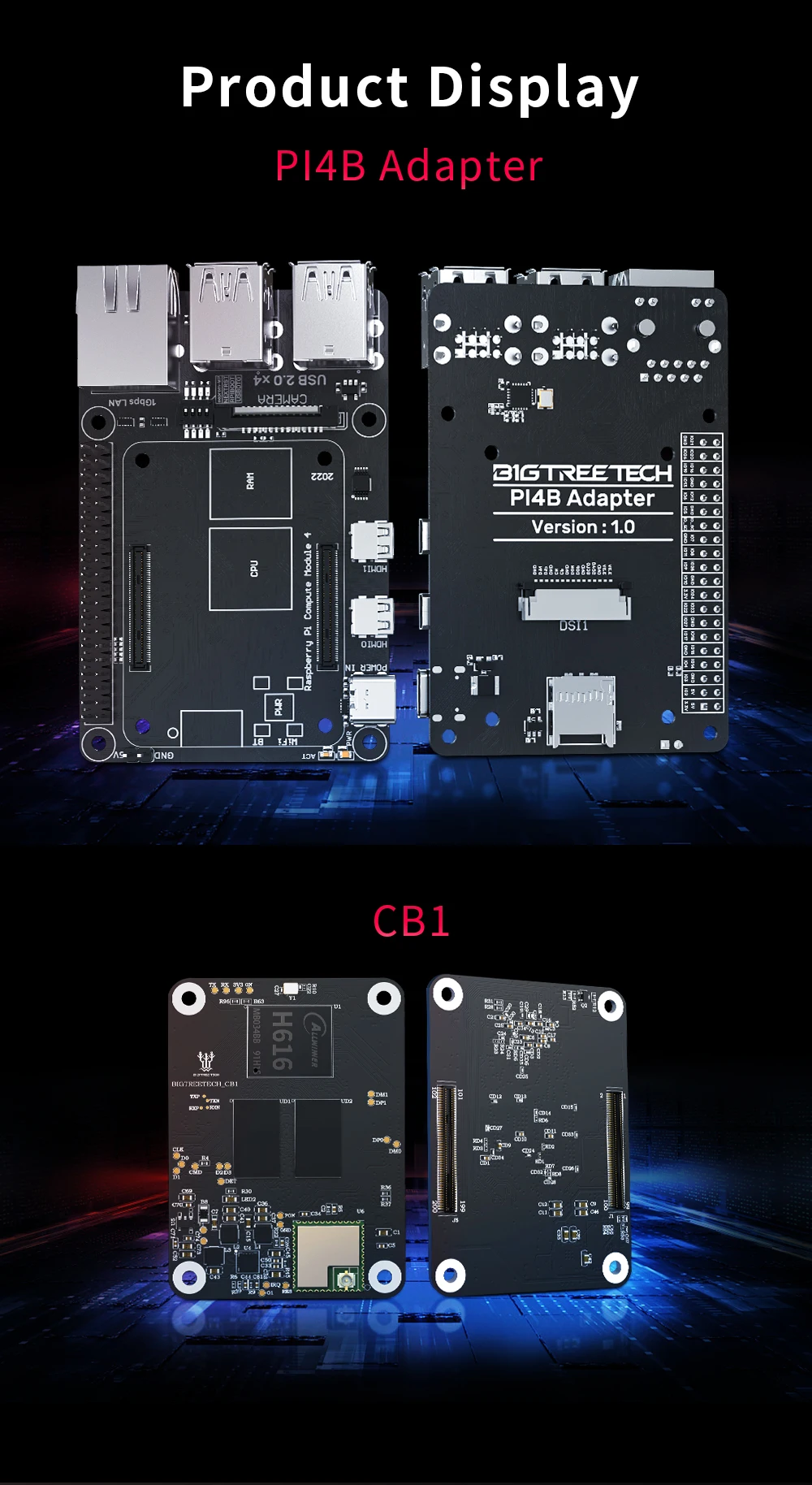

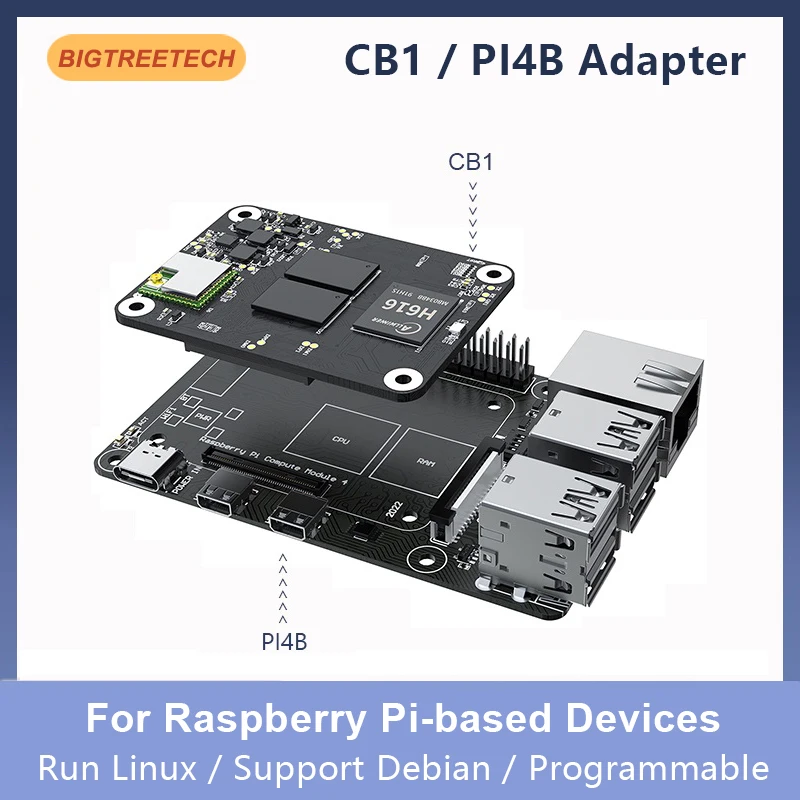

El adaptador BIGTREETECH PI4B V1.0 es una placa portadora Raspberry Pi CM4 lanzada por Shenzhen Big Tree Technology Co., Ltd., cuando Raspberry Pi CM4 está enchufado, se puede usar como Raspberry Pi 4, lo que brinda comodidad para que los clientes utilicen el CM4.

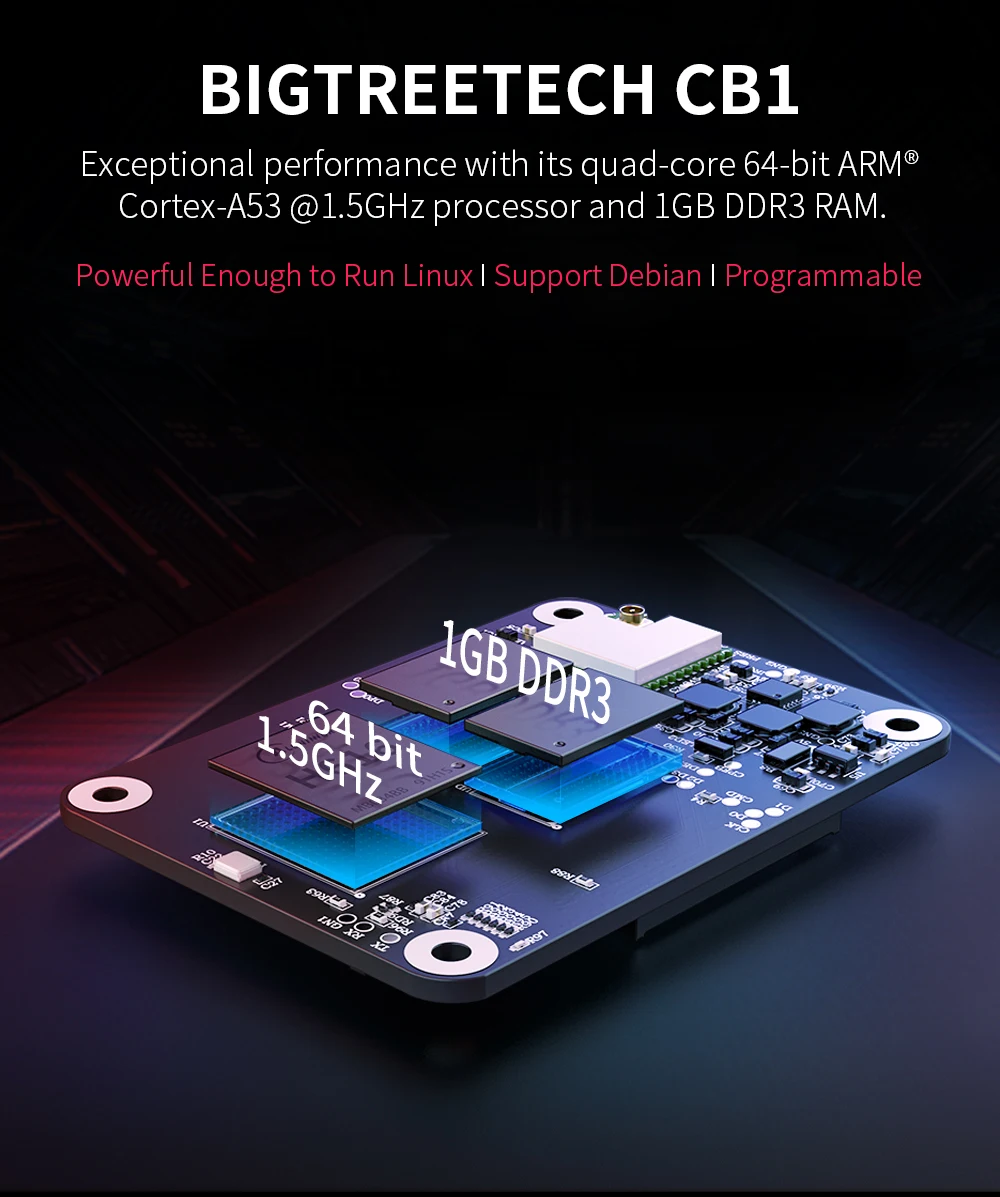

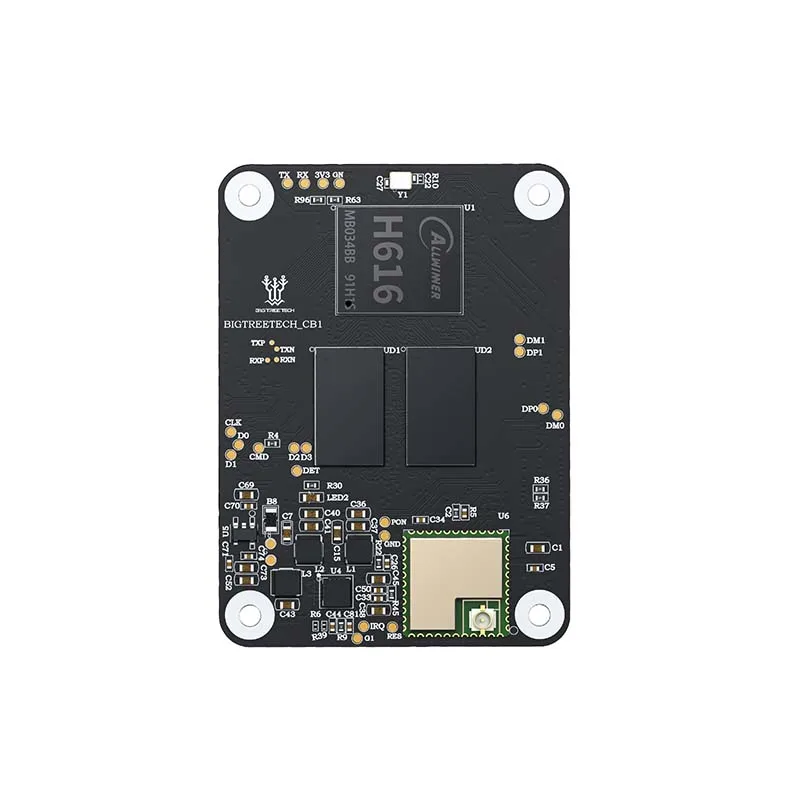

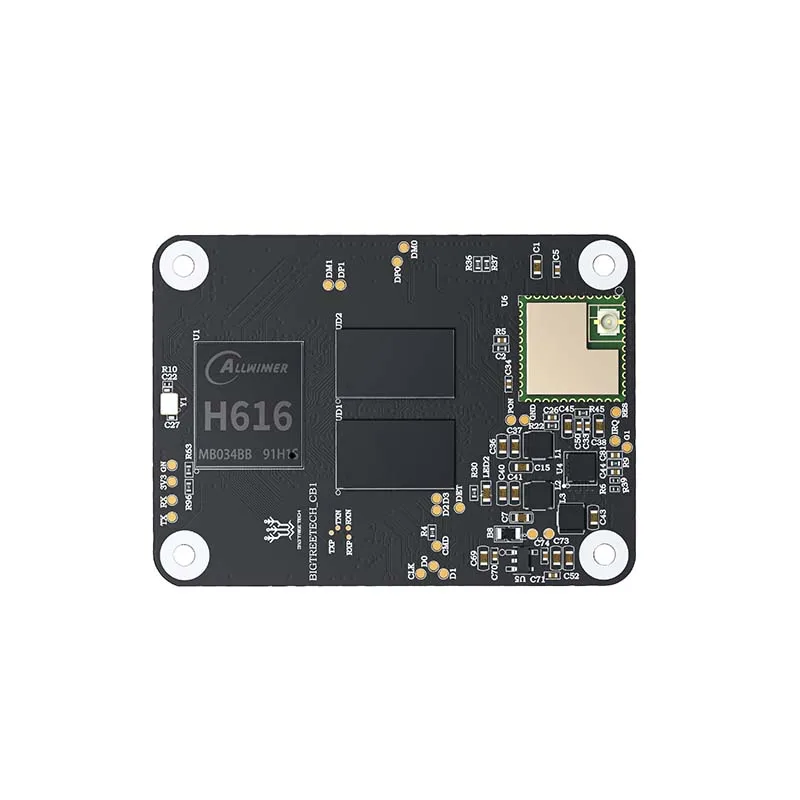

1.CPU: Allwinner H616, Cortex-A53 de cuatro núcleos a 1,5 GHz

2.GPU: Mali G31 MP2, compatible con OpenGL3.2

3.RAM: DDR3L DDR3L de 512 MB/1 GB

4.Pantalla: interfaz HDMI2.0A, compatible con pantalla 4K

5.Puerto USB 2.0

6.100M Ethernet + 100M WiFi

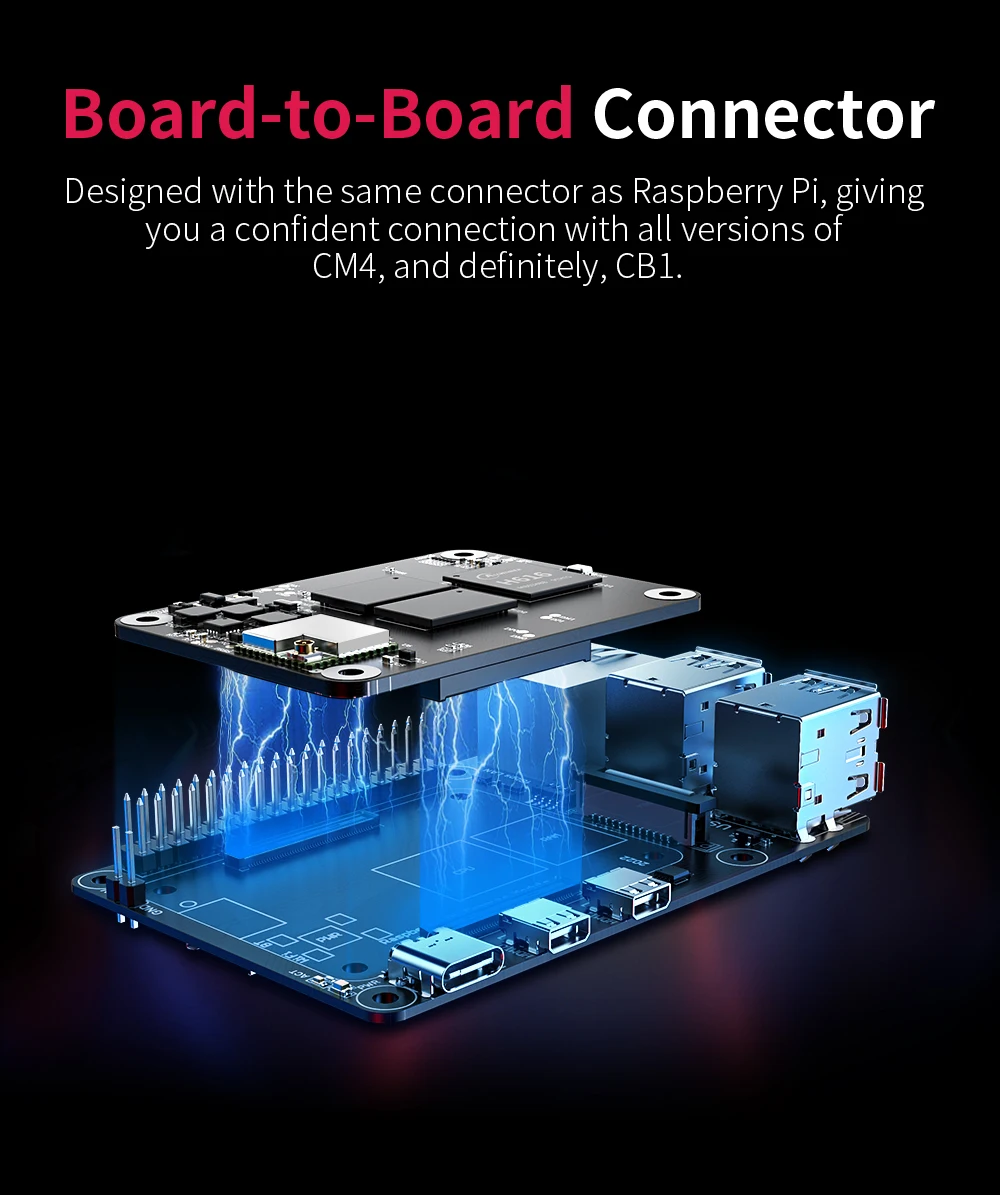

7.El mismo encabezado BTB que Raspberry Pi CM4

2.Admite varias versiones de módulos CM4;

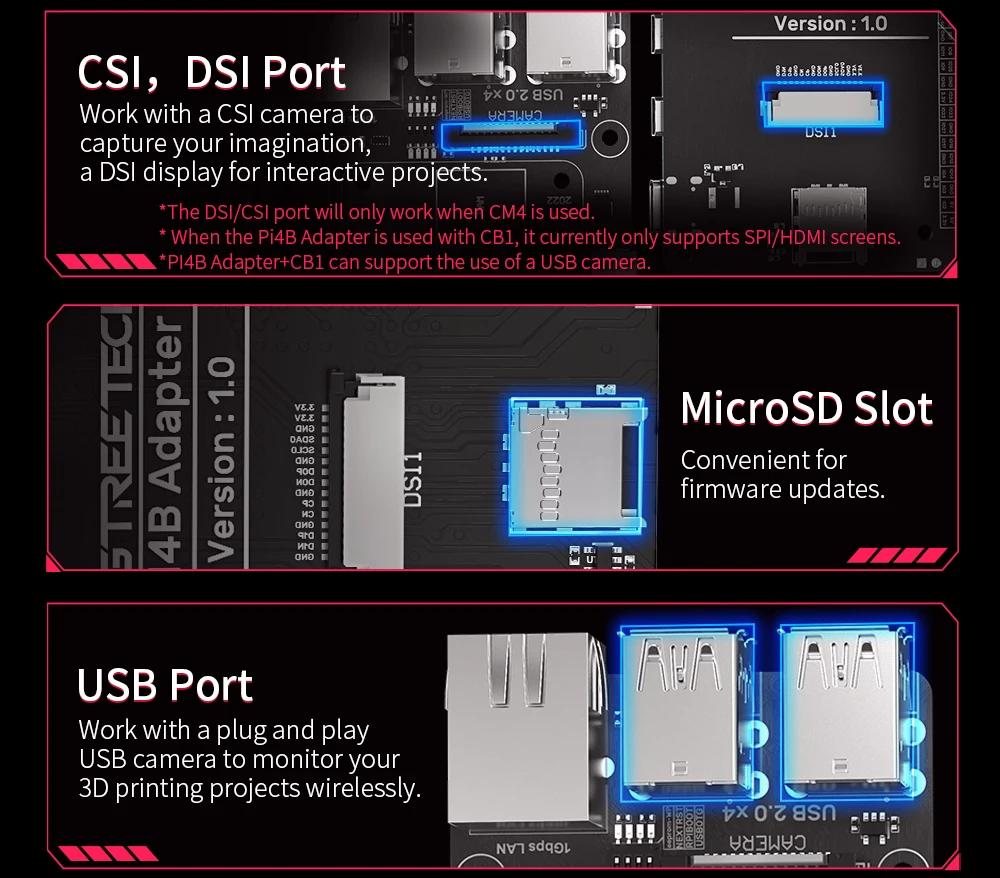

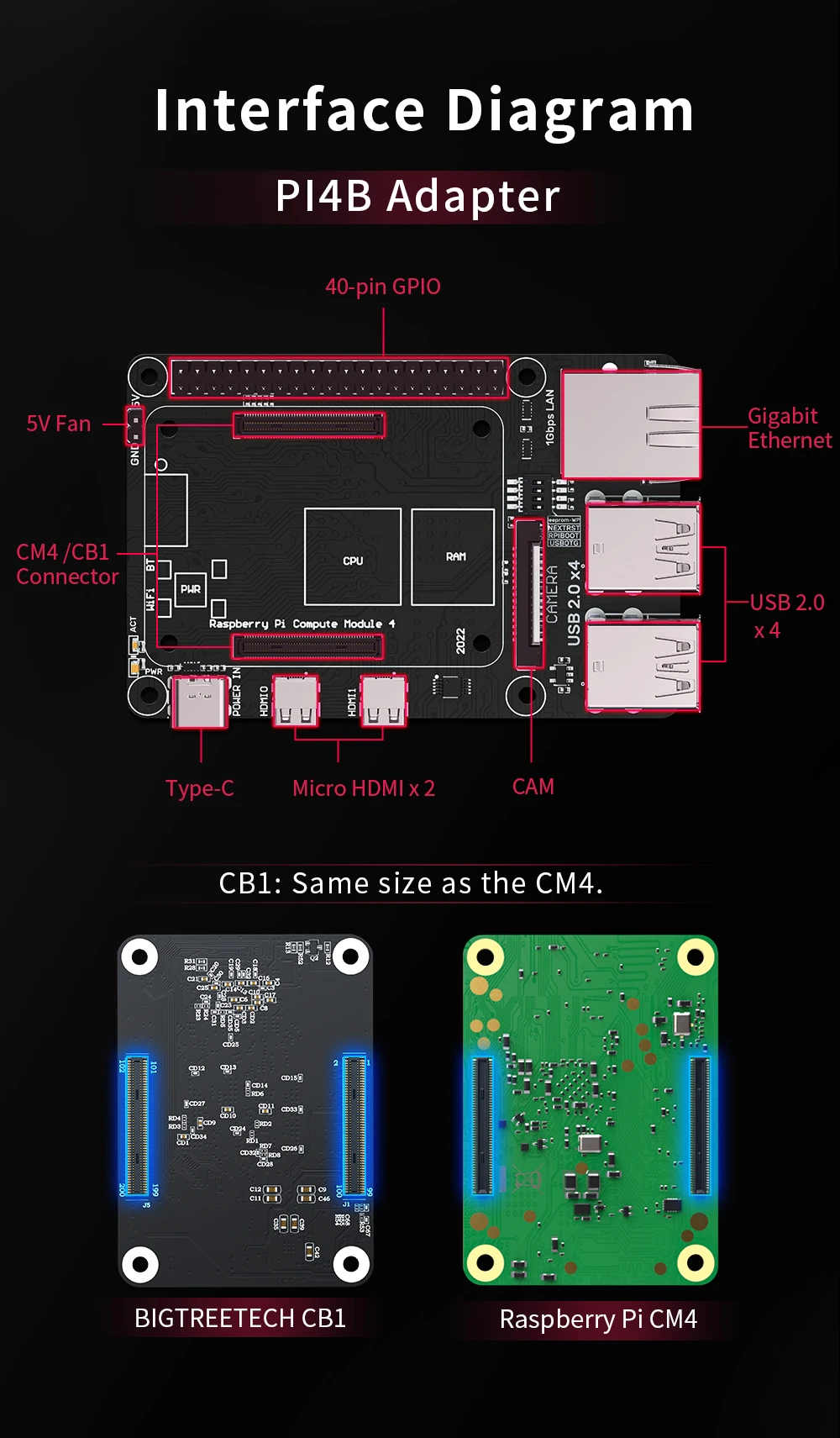

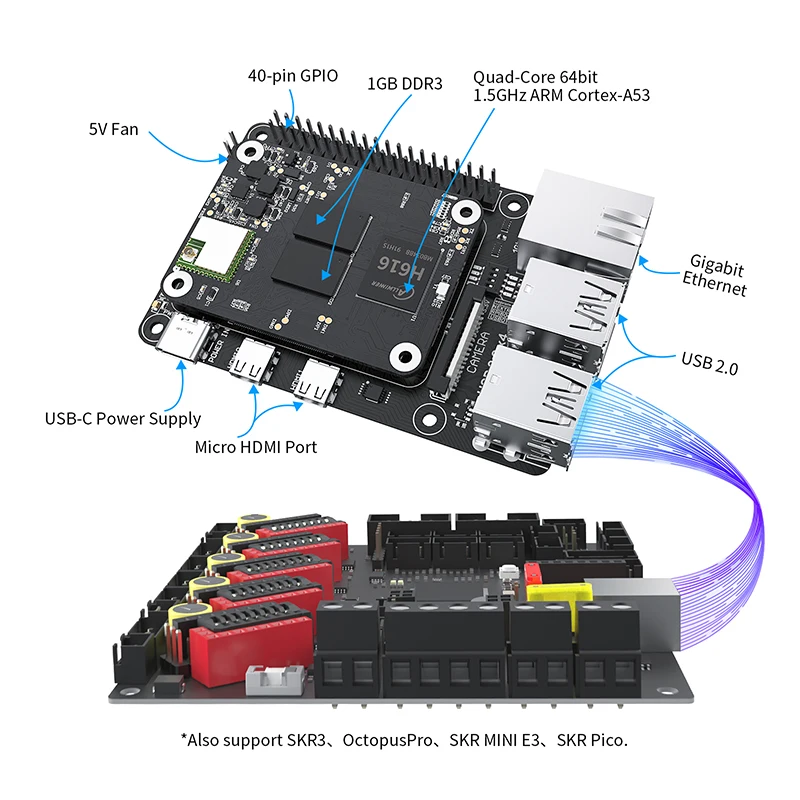

3.Diseñado con interfaz Gigabit Ethernet, interfaz HDMI0, interfaz HDMI1, interfaz CAM, interfaz CSI;

4.Equipado con protección ESD en interfaces USB y de red;

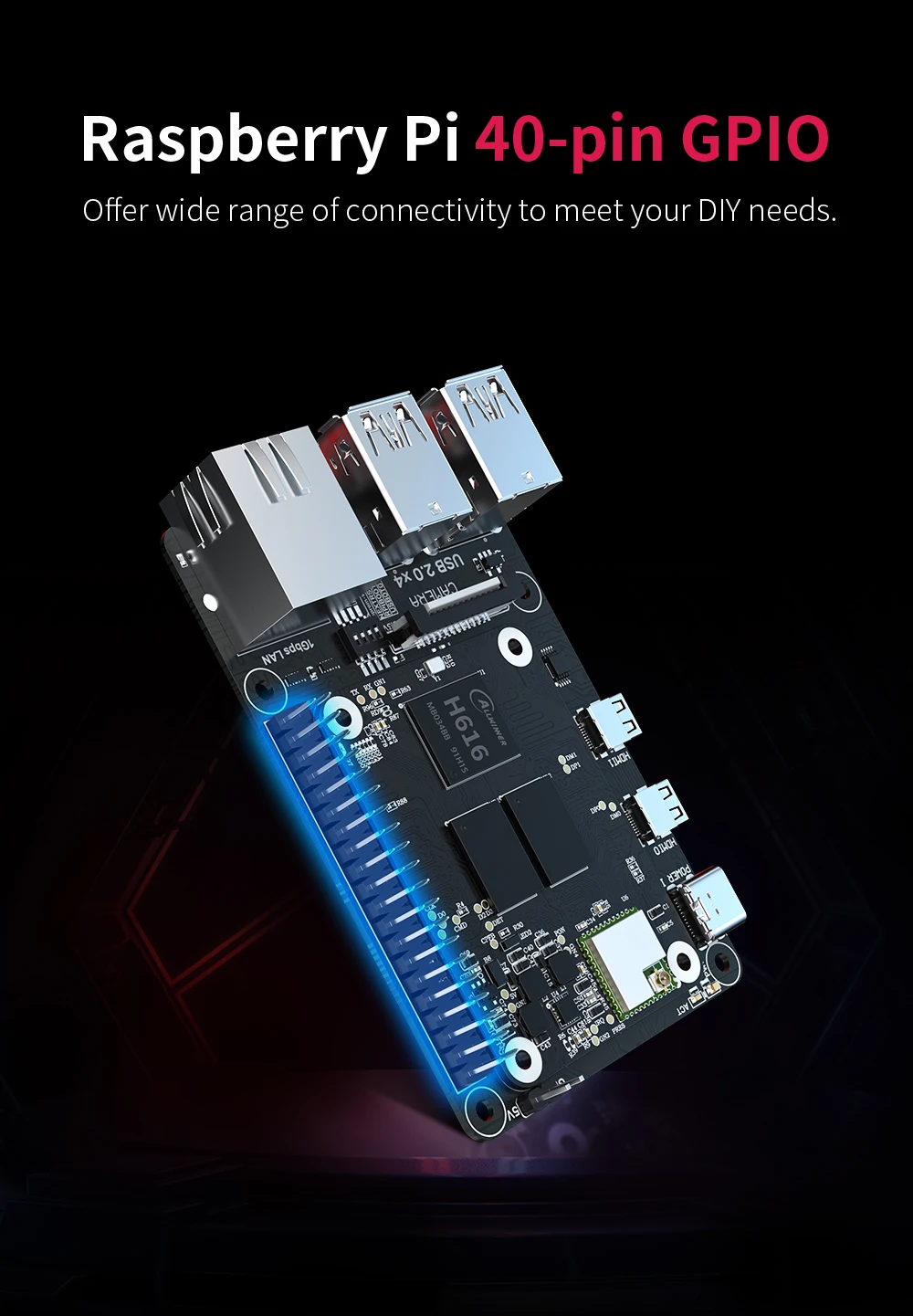

5.Conector de clavija de doble fila de 40 pines con la misma función que Raspberry Pi;

6.Adoptando una interfaz tipo C, que se puede utilizar para escribir CM4 con eMMC y puede suministrar energía a todo el sistema al mismo tiempo;

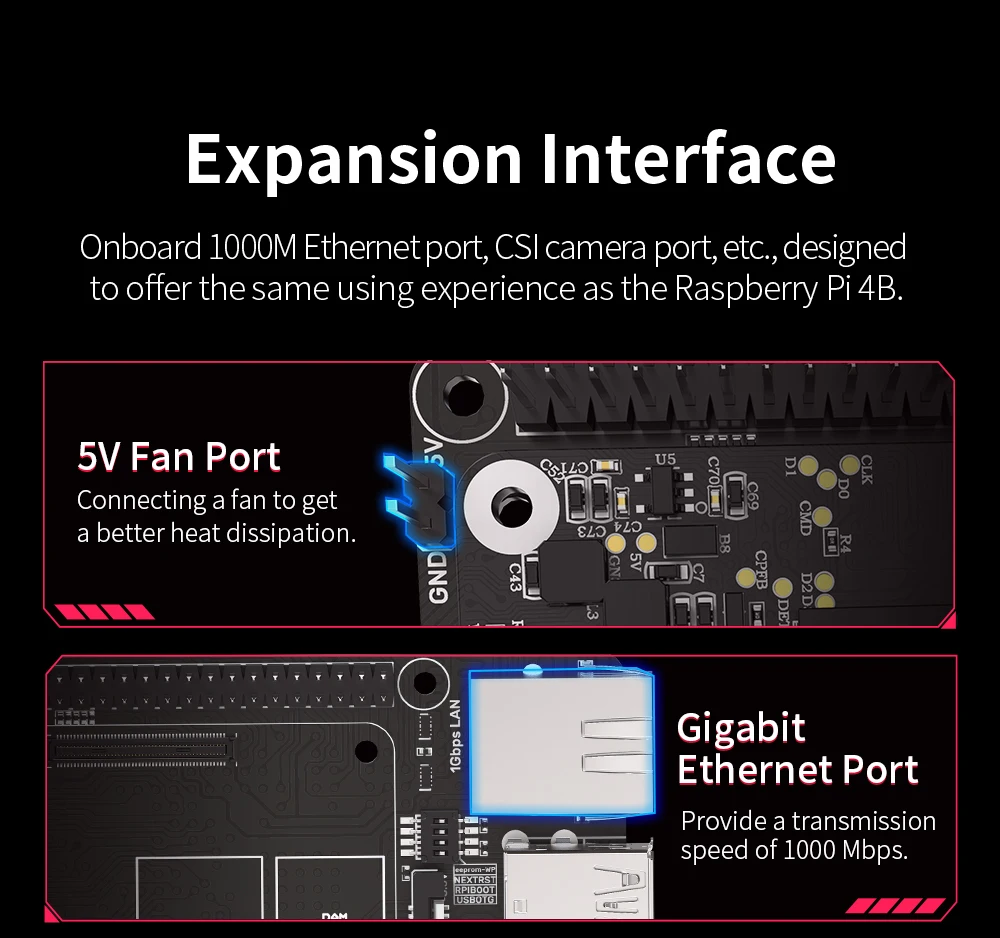

7.Se reserva una interfaz de alimentación de 5 V, que se puede conectar a un ventilador de 5 V para disipar el calor CM4.

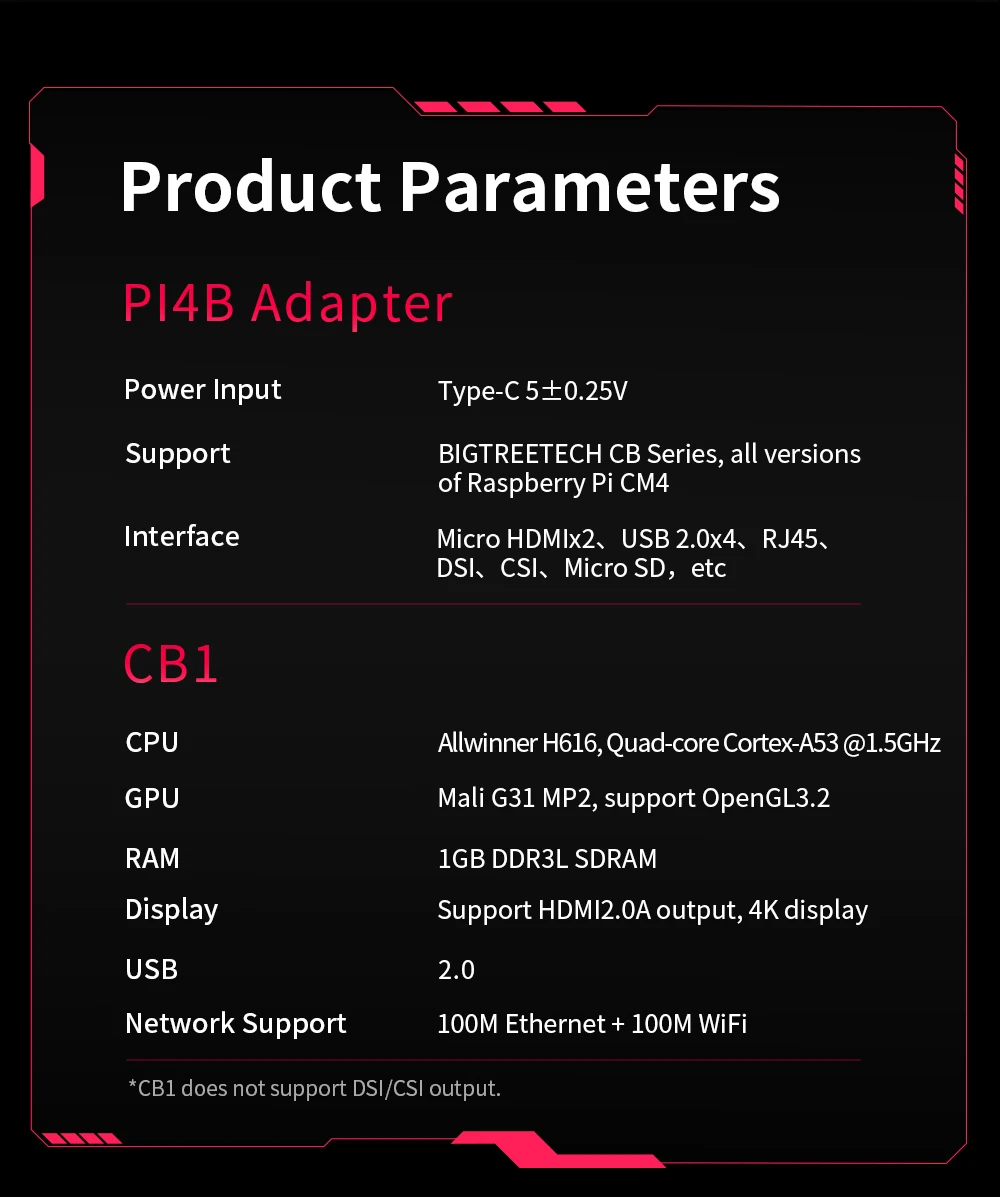

1.2 Parámetros del producto

1.2.1 PI4B

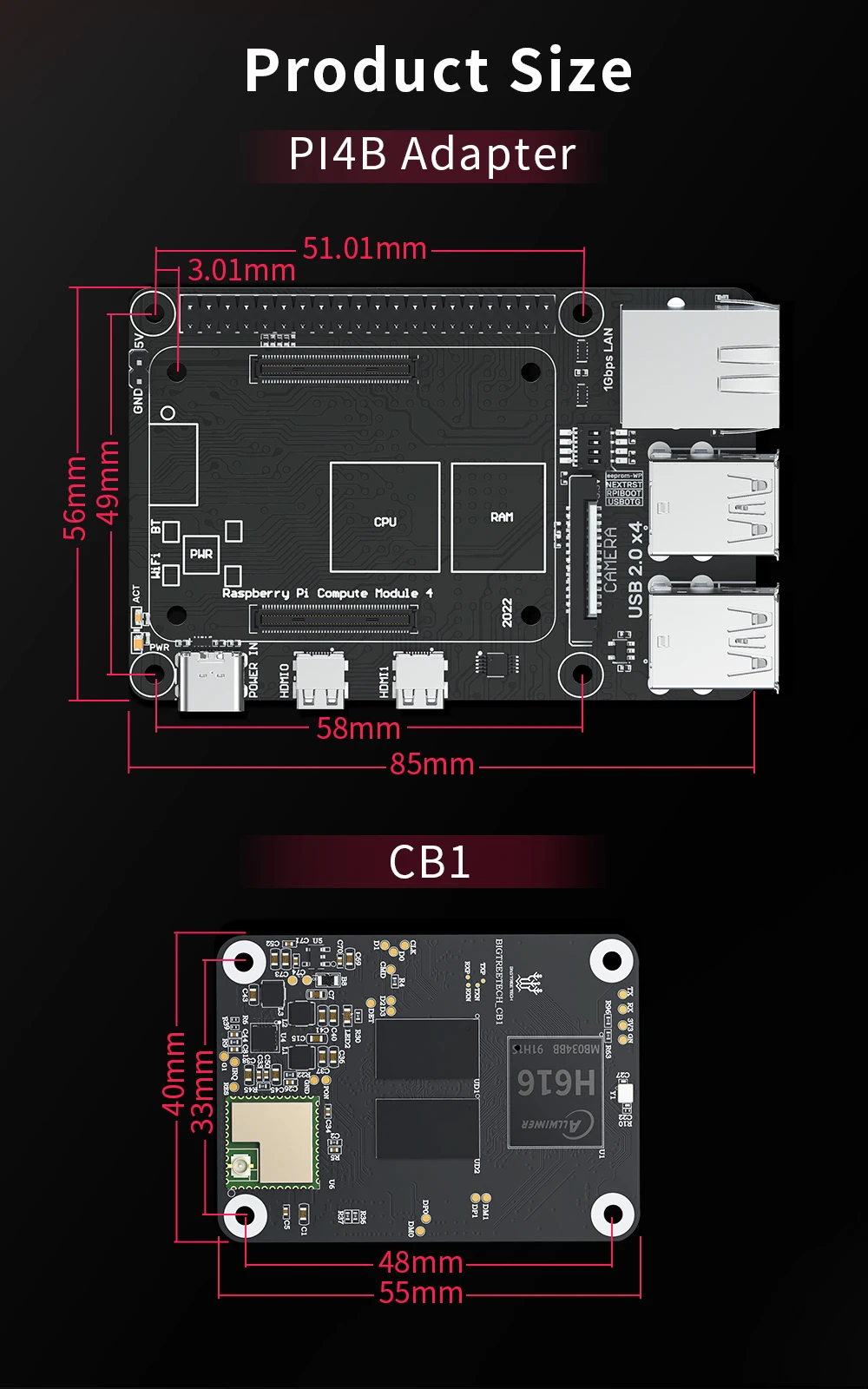

1.Tamaño del producto: 85 x 54,29 mm

2.Tamaño de instalación: 58x49mm

3.Entrada de energía: tipo C 5 ± 0,25 V

4.Soporte de tipo de módulo: varias versiones de módulos Raspberry PiCM4.

5. Soporte de interfaz: Micro HDMI x 2,USB 2.0x4,RJ45,CAM,CSI,Micro SD...
