Descripción

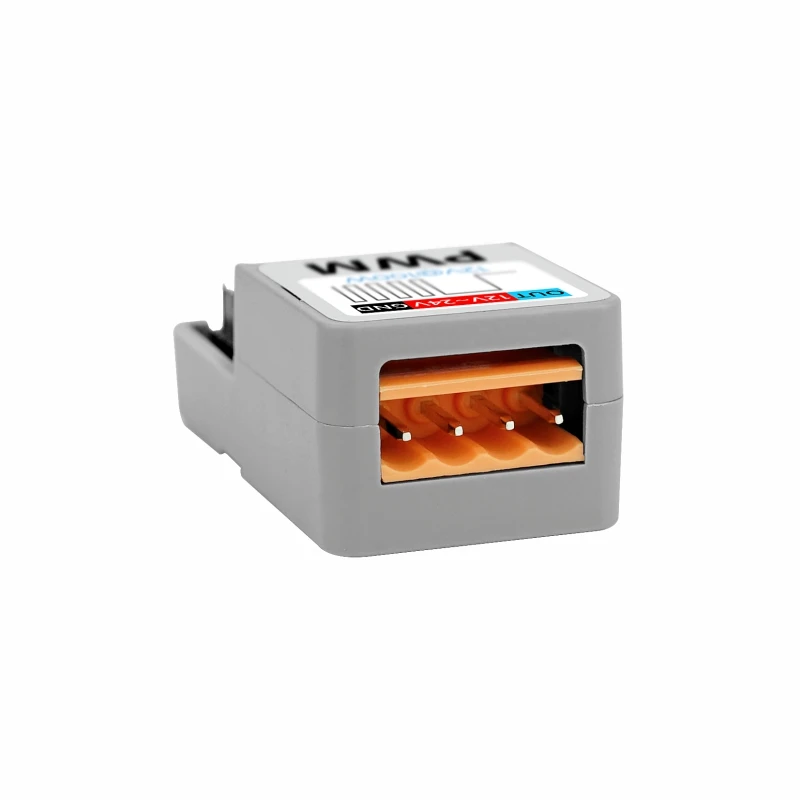

La base atómica PWM es un controlador de CC ajustable PWM de un solo canal diseñado para ser compatible con el controlador principal de la serie Atom. Admite una entrada de alimentación CC de 12-24V. El ciclo de trabajo de la señal de salida se controla a través del interruptor MOSFET incorporado. Tiene una capacidad de carga máxima de 12V a 100W e incluye un circuito reductor DCDC incorporado. Esto permite que la fuente de alimentación de entrada conduzca la carga al tiempo que proporciona energía a todo el dispositivo, lo que hace que el despliegue sea más conveniente.
Al utilizar la funcionalidad WiFi incorporada del controlador principal de la serie Atom, la base Atomic PWM permite capacidades de control remoto. Es muy adecuado para aplicaciones como el control de velocidad PWM del motor de CC de alta potencia y el control del cable de calefacción industrial.
Características

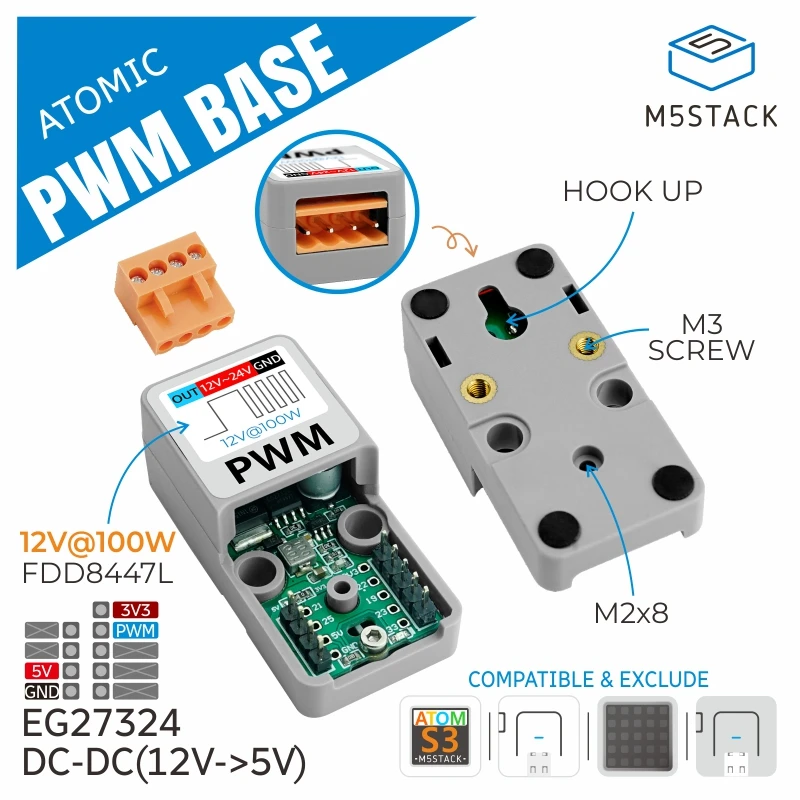

* Aplicable a Atom Lite/Atom Matrix/AtomS3/AtomS3 Lite
* Salida de señal PWM de baja latencia de un solo canal
* MOSFET de alta potencia, capacidad de salida 12V @ 100W
* Interfaz de expansión 1xGROVE reservada
* Circuito de conversión incorporado (12V- 5V).
* Fácil instalación, operación simple
* Diseño todo en uno con cubierta protectora
* Plataforma de desarrollo: Arduino/UIFlow

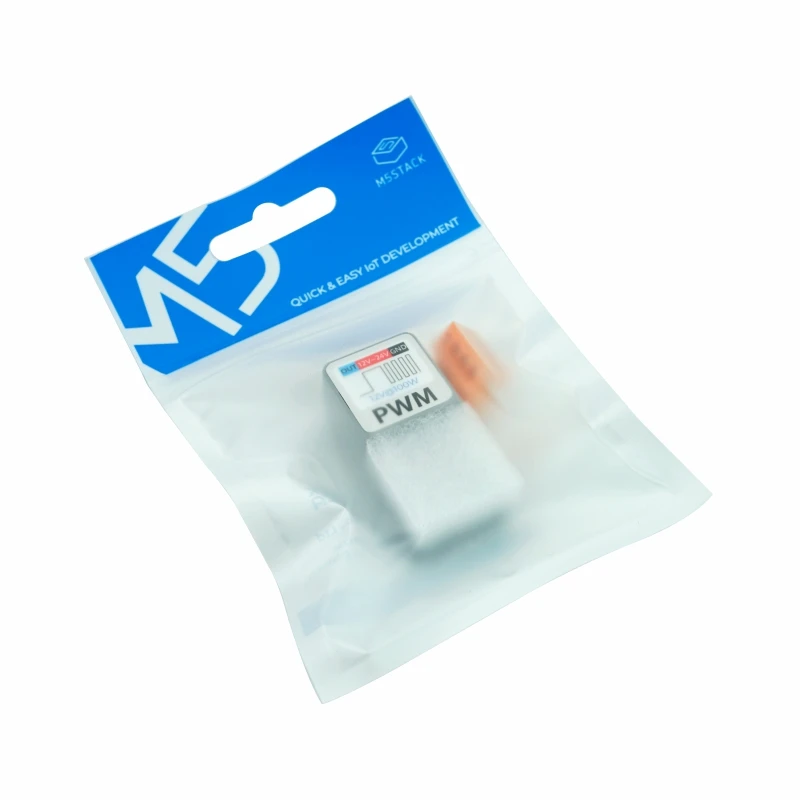

Incluye
1x Base atómica PWM
1 terminal 3,96-4P
Aplicaciones
* Control de motor DC
* Ajuste de brillo LED
* Control de fuente de alimentación
* Control de temperatura

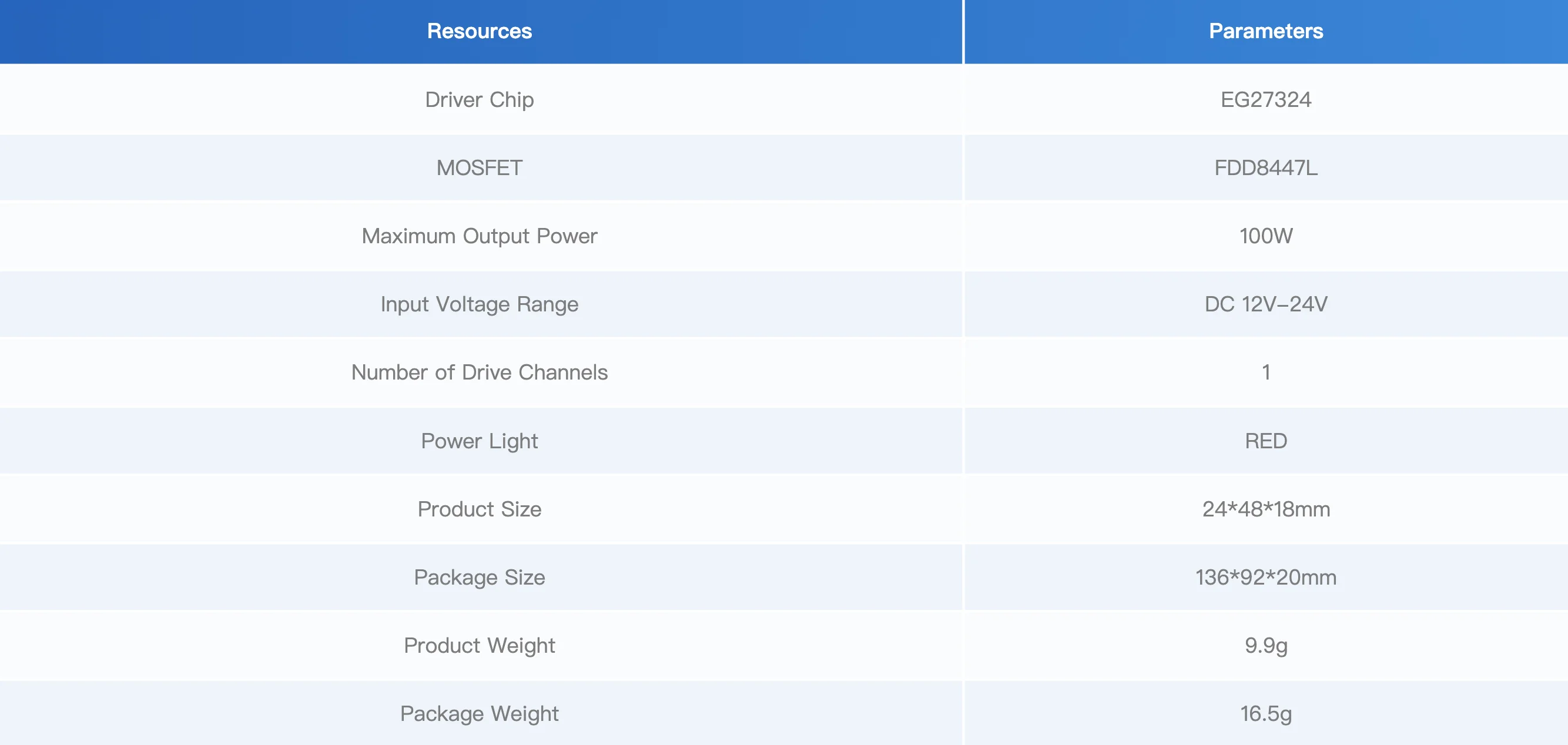

Especificación

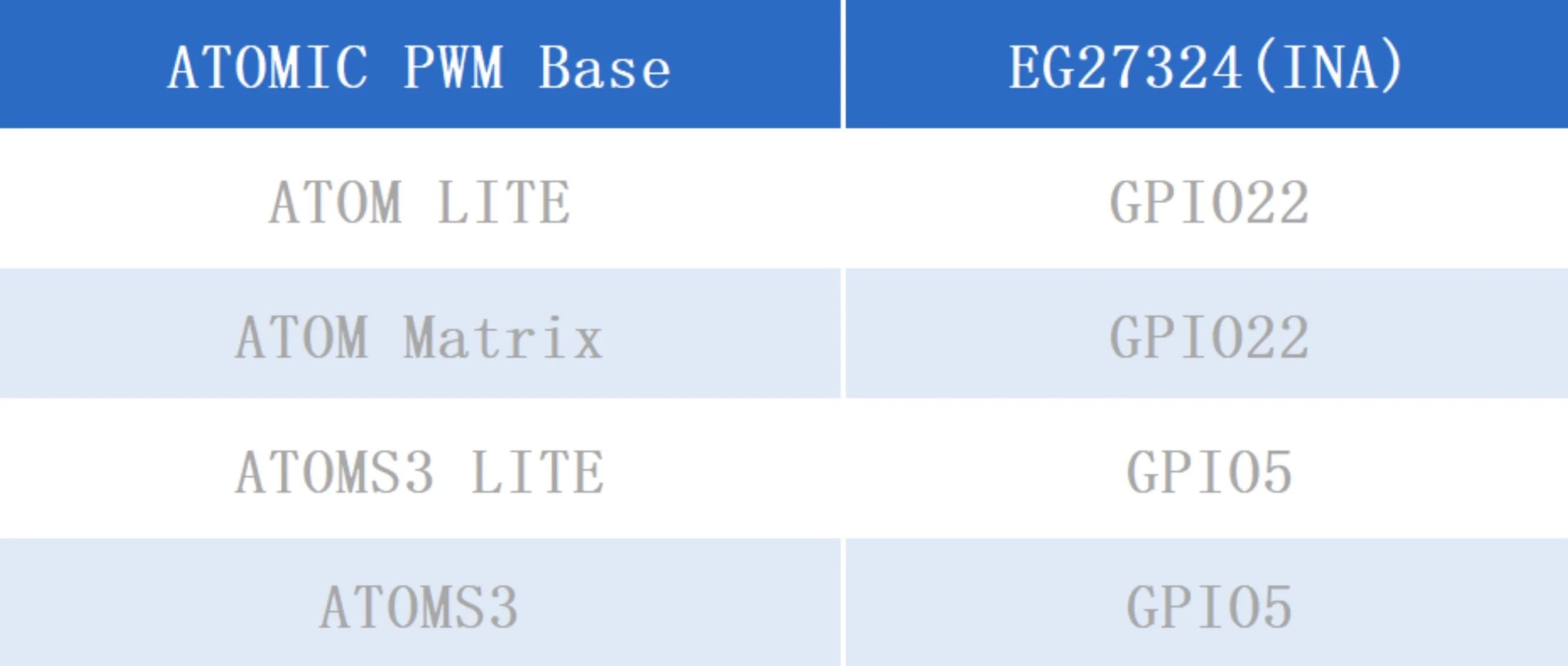

PinMap,

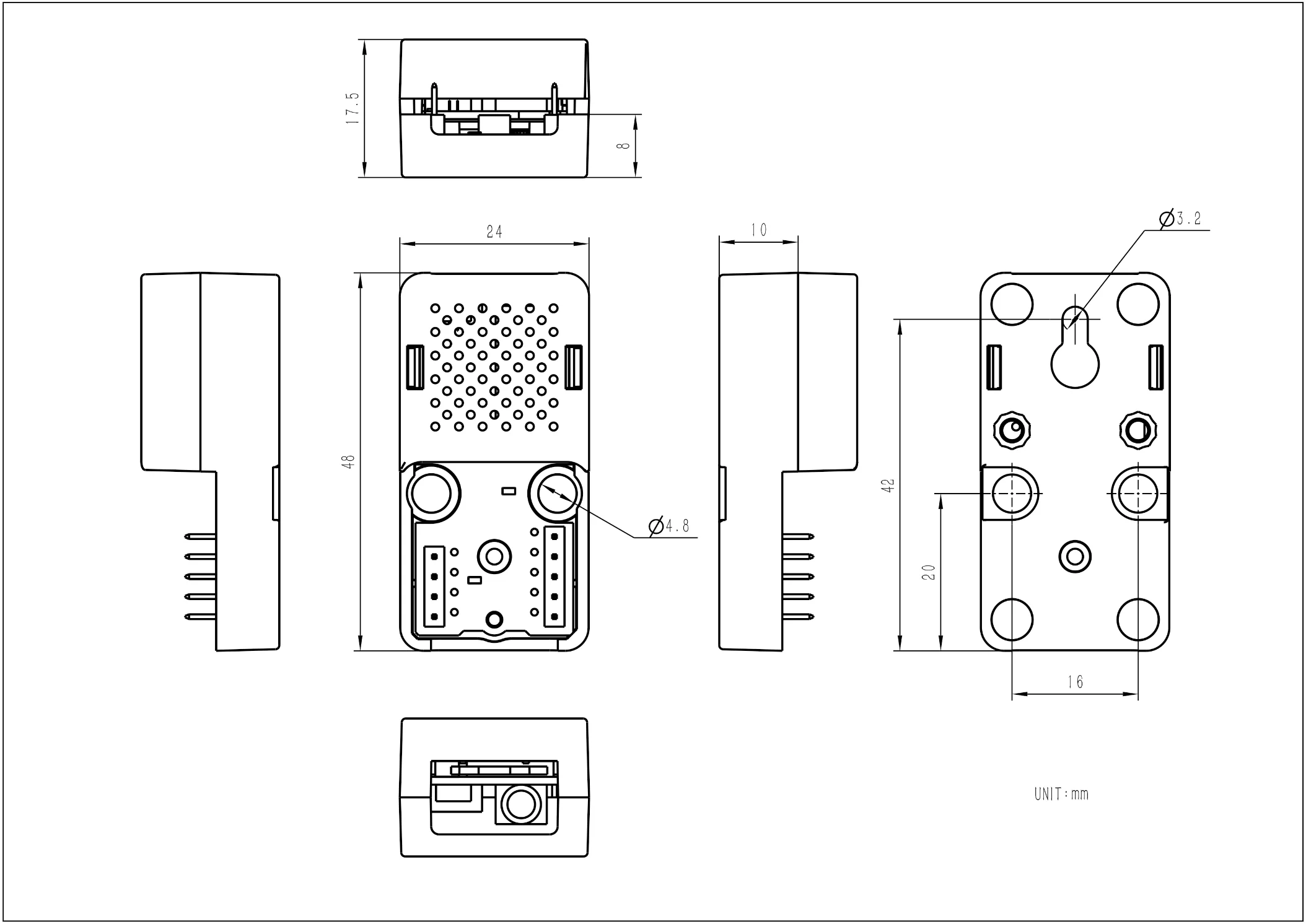

Tamaño del módulo
