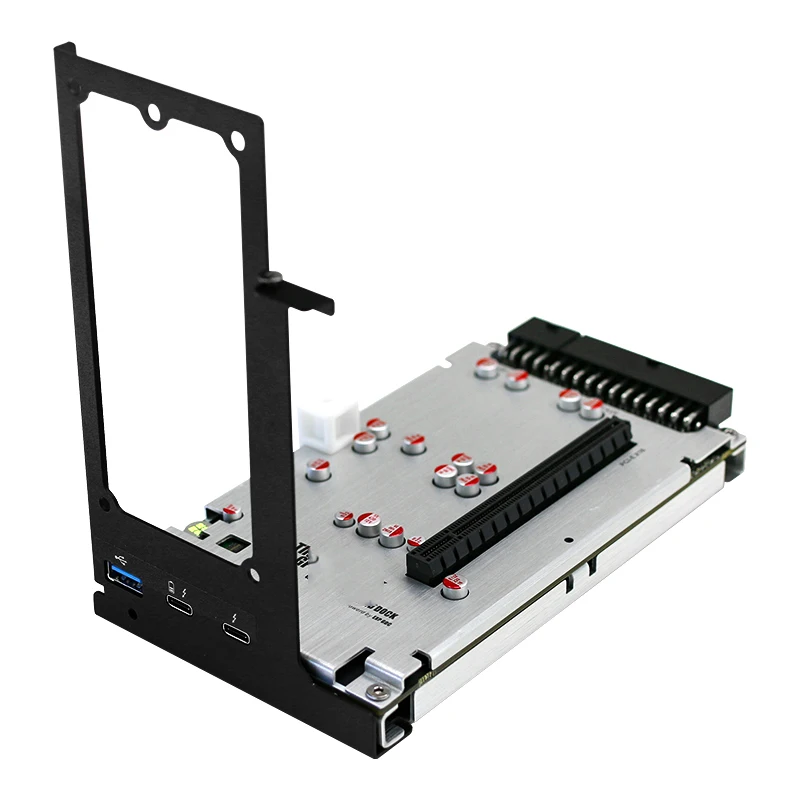

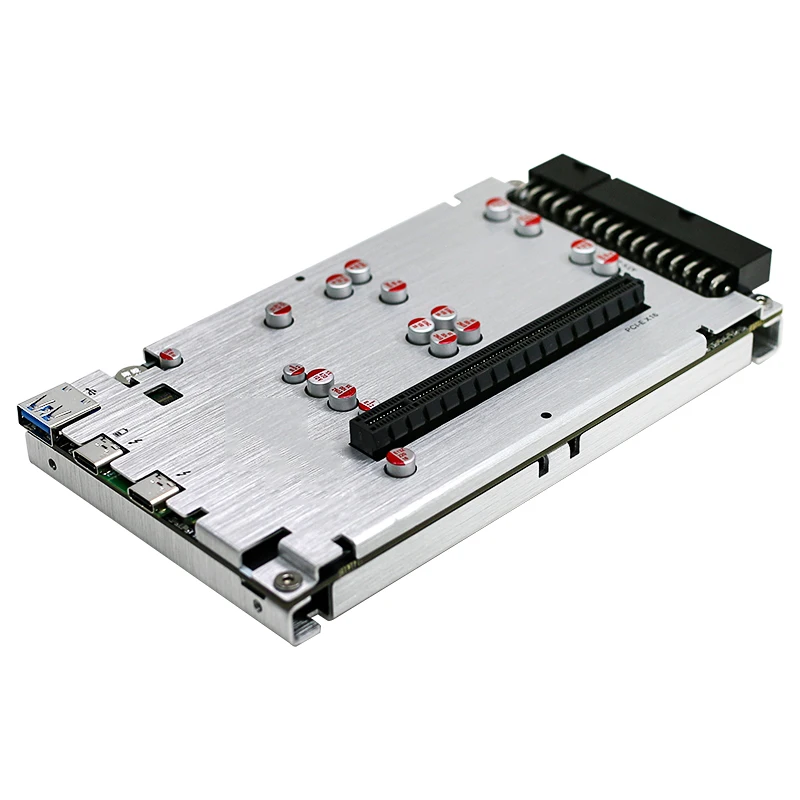

Base para GPU TH3P4G3 PD 60W 85W mejorada, base para tarjeta gráfica, gráficos externos, compatible con Thunderbolt, fuente de alimentación CC/ATX de 40Gbps

Especificación

1.Modelo: TH3P4G3
2.Compatible con Thunderbolt 3/4
3.Velocidad: 40 GB/S
4.Carcasa de aleación de aluminio.
5.Tamaño: 200 mm x 140 mm x 40 mm aprox.
6.Peso: 480 g aprox.

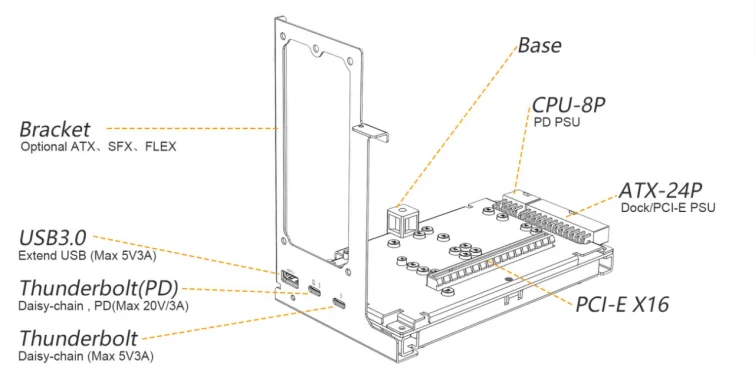

7.Extensión del puerto USB 3.0, 5 Gbps
8.Potencia: ATX/SFX/FLEX/otro
9.Nota:
Compatible con Thunderbolt: máx. 5V 3A
Compatible con Thunderbolt/PD: máx. 20 V/3 A (60 W/85 W)
USB 3.0: máx. 5V 2A

Características

1.Adecuado para la computadora portátil, tiene una interfaz compatible con Thunderbolt 3 o Thunderbolt 4.
2.Fácil de usar.Hay un maunal de usuario con el producto.
3.Compatible con la mayoría de tarjetas gráficas convencionales
4.Admite carga inversa de 60 W (para computadora portátil)
5.Admite cadena de margaritas
6.Viene con soporte SFX y ATX, sea conveniente instalar la tarjeta gráfica, la fuente de alimentación y la base juntos.

Descripción general:

Consejos:

*1: ThunderboltsupportPD(65W o más pequeño)connectDock Thunderbolt(logotipo de batería)。

*2: Thunderbolt no compatible con PDAcualquier conexión。

*3:ATX/SFX/FLEX PSU CPU-8P connectDock CPU-8P。No conectado, Thunderbolt (PD) no disponible.

*4: Dock Thunderbolt o USB3.0 admite conexión en caliente.

*5: La estación de acoplamiento tiene una luz azul en modo de espera y el consumo de energía es muy bajo sin apagar la energía.

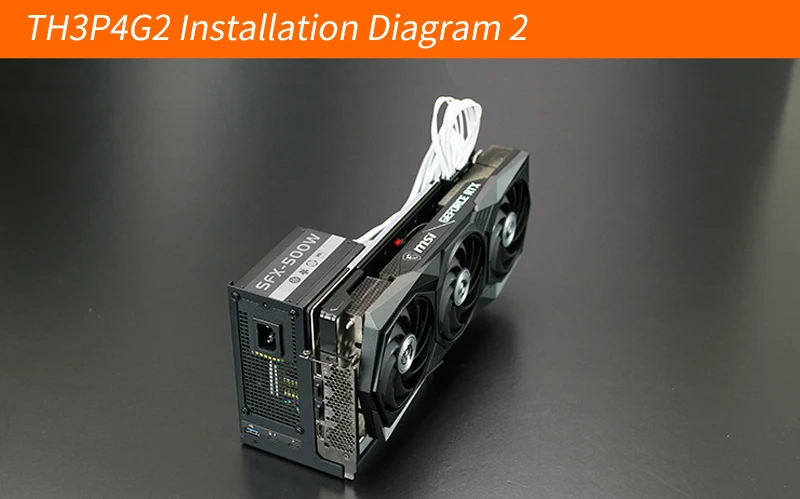

Hardware TH3P4

Inicie la PC después de instalar el hardware，TH3P4 y PSU Controlados por PC

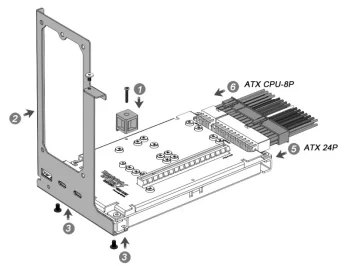

1. Inserte el soportepaso1

2. Coloque el soportepaso 2-3

3 、 Inserte ATX24Pstep5

4. Inserte ATX CPU-8Pstep6

Consejos: Dock 8P connectATX/SFX/FLEX PSU CPU-8P,

5. Coloque la fuente de alimentación ATX/SFX/FLEX paso 7-8

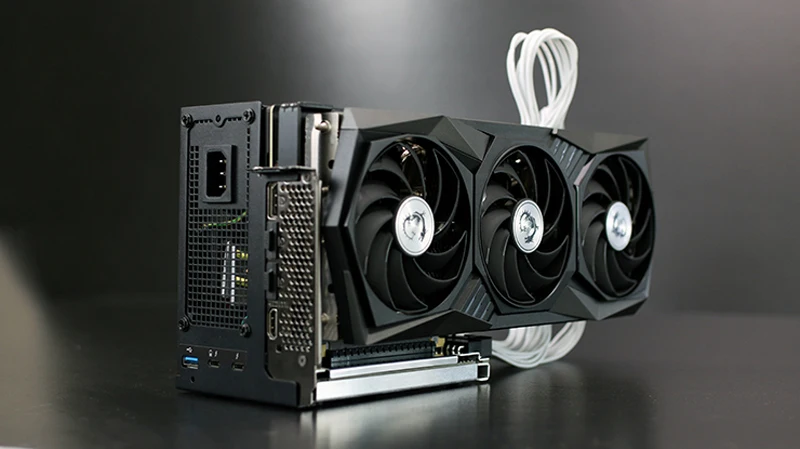

6. Coloque la GPU paso 9-10

Consejos:GPU 6P/8PCconectar todos

Instalación y configuración de la unidad GPU

Después de iniciar la PC, al sitio web oficial de Nvidia/AMD, descargue el controlador e instálelo.

Solución de problemas

1. Dock No se puede iniciar (azul)

1】 Verificar la base 24P

2】 PC tipo C compatible con Thunderbolt.(Puede ser necesario abrirlo en BIOS)

3】 Utilice Thunderbolt (PD), Dock 8P debe estar conectado (ATX CPU-8P)

4】 Dock 8P connectATX CPU-8P (ATX ID CPU); todas las conexiones de la fuente de alimentación de la GPU (ATX ID GPU o PCI-E)

2. Dock No se puede iniciar (azul verde)

1】 Verificar la base 24P

2】 PC Thunderbolt SupportPD (65W o más pequeño) Conecte la base Thunderbolt (logotipo de la batería).

3】 Utilice Thunderbolt (PD), Dock 8P debe estar conectado (ATX CPU-8P)

4】 Dock 8P connectATX CPU-8P (ATX ID CPU); todas las conexiones de la fuente de alimentación de la GPU (ATX ID GPU o PCI-E)

3. Inicio de la base, centro de control Thunderbol, sin base

1】 Verificar la base 24P

2】 Actualizar BIOS de PC

3】 PC tipo C compatible con Thunderbolt.(Puede ser necesario abrirlo en BIOS)

4】 Instalar controladores y parches

5】 Reinstalar el centro de control Thunderbol

4. Inicio de la base, la base es normal, sin GPU.

1】 Verificar la base 24P

2】 Verifique PCI-E (reeseat)

3】 Dock 8P connectATX CPU-8P (ATX ID CPU); todas las conexiones de la fuente de alimentación de la GPU (ATX ID GPU o PCI-E)

4】 Actualizar BIOS de PC

5】 Instalar controladores y parches

5 、 GPU (código 12)

1】 Desactivar la GPU incorporada

6 、 GPU (código 43)

1】 Todas las conexiones de fuente de alimentación de GPU (ATX ID GPU o PCI-E)

2】 La alimentación de la fuente de alimentación es GPU 150%

7. No se puede abrir el panel de control de la GPU o realizar

1】 Instalar controladores y parches

2】 Desactivar la GPU incorporada

3】 Todas las conexiones de fuente de alimentación de GPU (ATX ID GPU o PCI-E)

4】 La alimentación de la fuente de alimentación es GPU 150%

5】 Pantalla externa

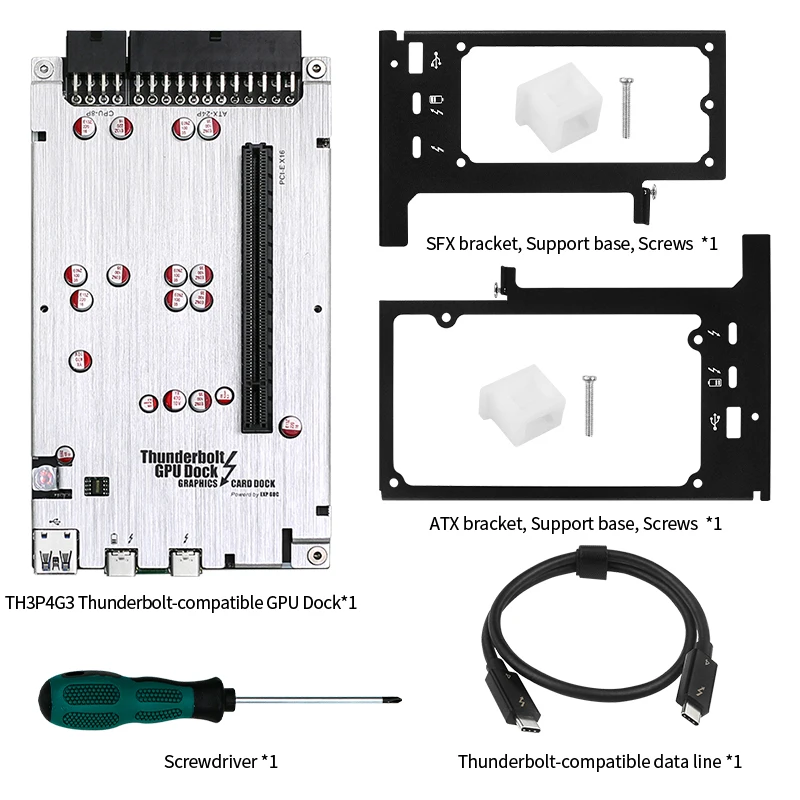

Lista de paquetes:

Opción 1:

1 base para GPU compatible con Thunderbolt TH3P4G3.

1 cable de datos compatible con Thunderbolt de 0,5 m
1 soporte de alimentación SFX.
1 soporte de alimentación ATX.
1 guía del usuario

(no incluye GPU)

Opción 2:

1 base para GPU compatible con Thunderbolt TH3P4G3.

1 cable de datos compatible con Thunderbolt de 0,5 m
1 soporte de alimentación SFX.
1 soporte de alimentación ATX.
1 guía del usuario

1 cable de datos tipo c Thunderbolt 4 de 1 m

(no incluye GPU)

Opción 3:

1 base para GPU compatible con Thunderbolt TH3P4G3.

1 cable de datos compatible con Thunderbolt de 0,5 m
1 cable de iluminación para datos.
1 soporte de alimentación SFX.
1 soporte de alimentación ATX.
1 guía del usuario

1 cable de datos tipo c Thunderbolt 4 de 2 m
(no incluye GPU)
