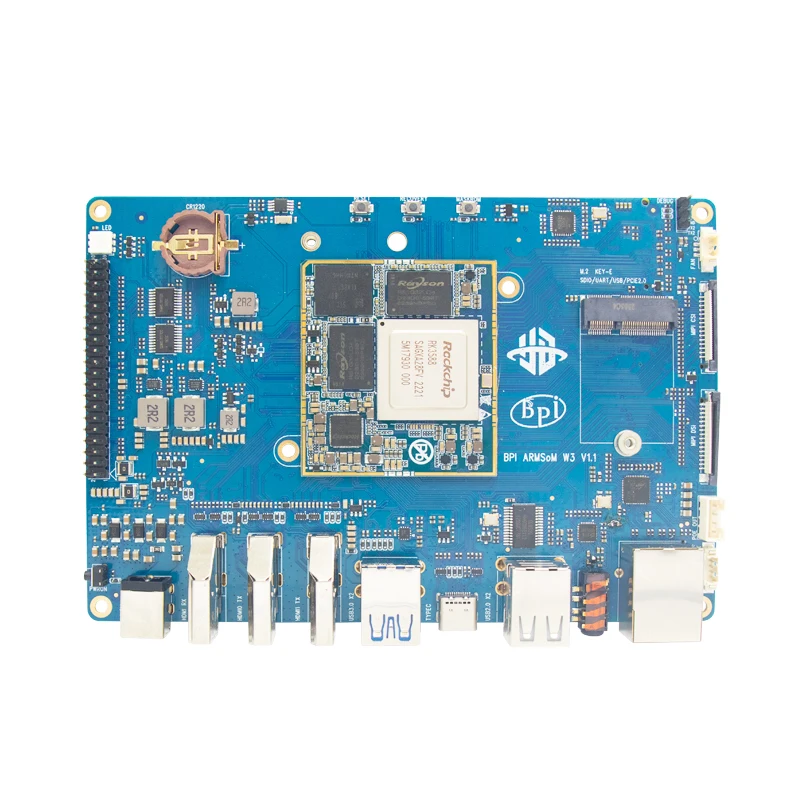

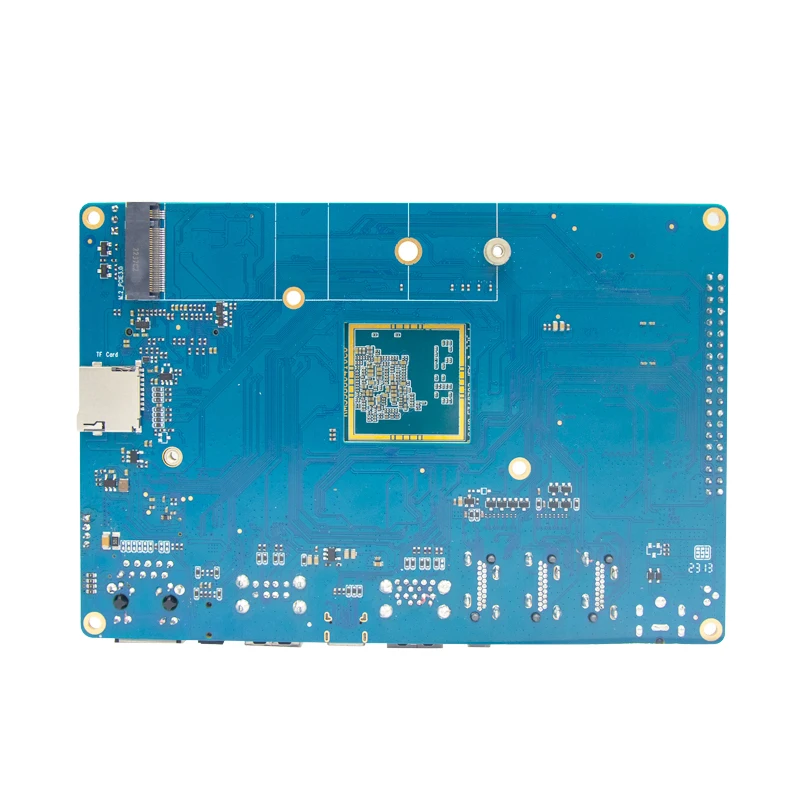

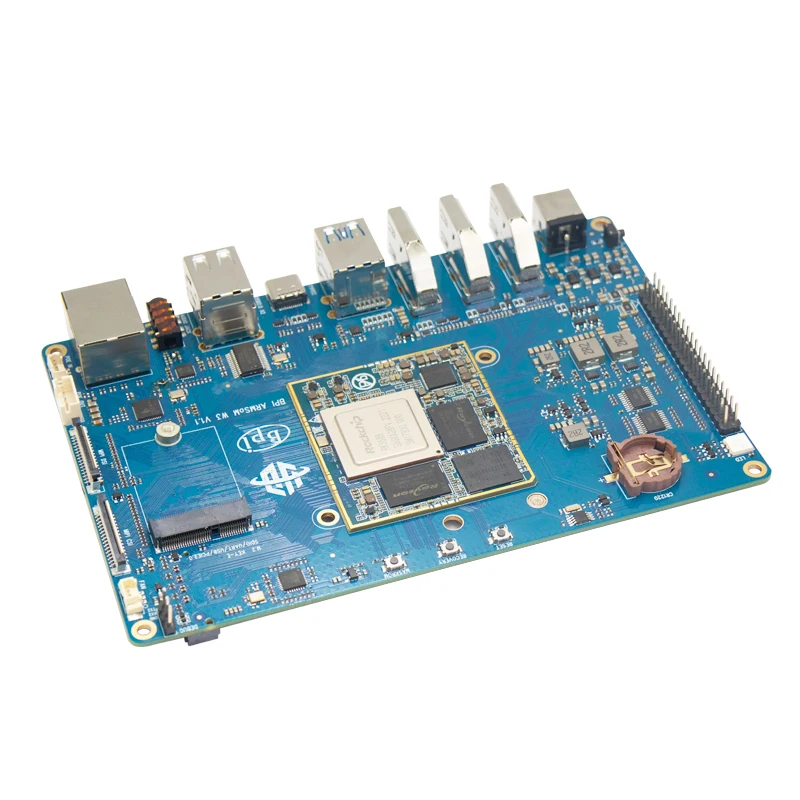

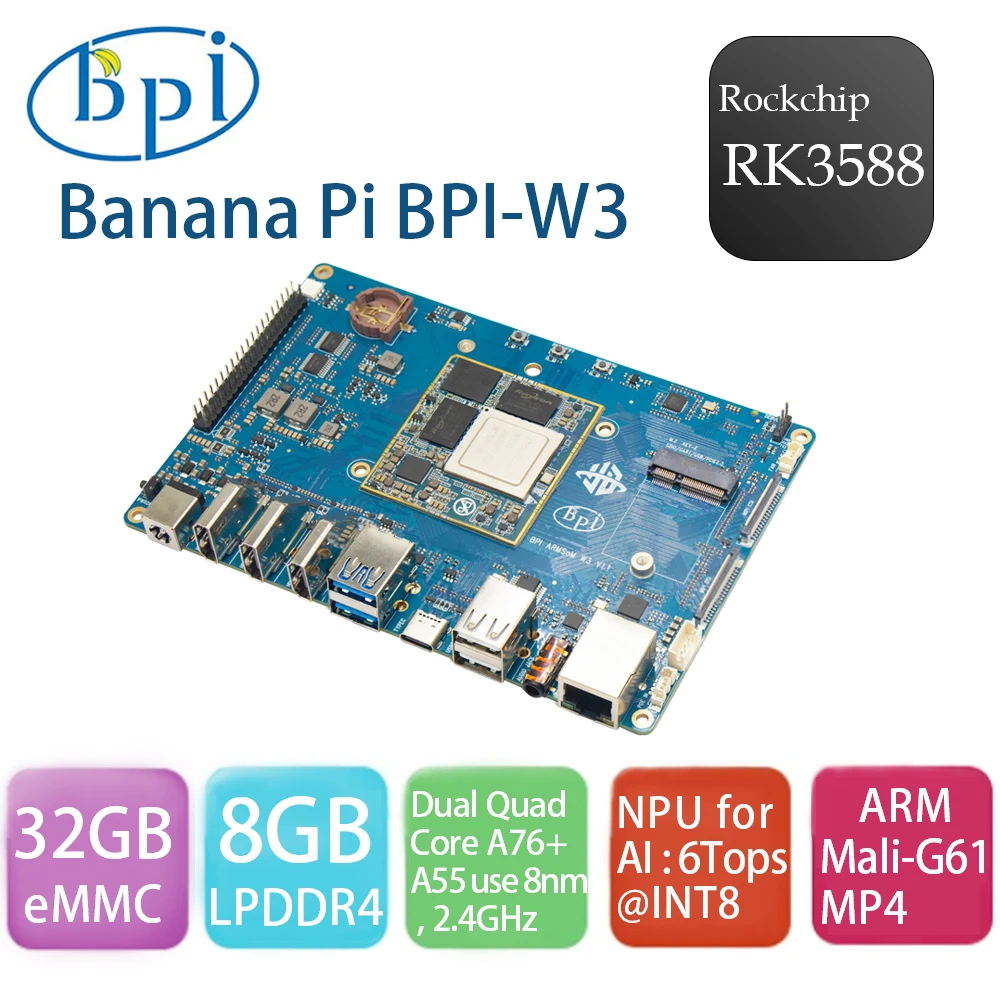

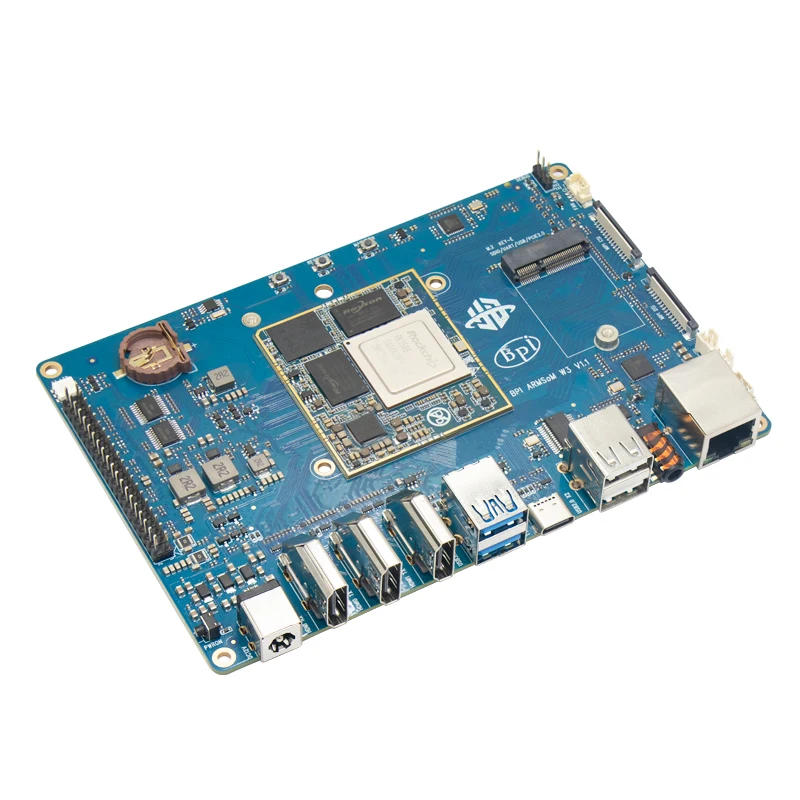

Banana Pi BPI-W3 Rockchip RK3588 Cuáneo A76 + Cuáneo A55 LPDDR4 8G RAM 32G eMMC Computadora de placa única Ethernet de 2,5 Gbps
La computadora de placa única Banana Pi BPI-W3 está diseñada y desarrollada por un equipo de bananas para usuarios profesionales y empresariales, impulsada por Rockchip RK3588 SoC quad ARM Cortex-A76 y quad Cortex-A55 consta de un procesador de CPU de ocho núcleos con escalado de frecuencia dinámico hasta 2.4GHz.Módulo integrado de aceleración de imágenes 3D y 2D de alto rendimiento, acelerador AI NPU con una potencia informática de 6 TOPS incorporada.
BPI-W3 hasta 32 GB de RAM LPDDR4X de 64 bits, hasta 8K a 60. SALIDA HDMI, SALIDA HDMI, MIPI DSI, MIPI CSI, conector de 3,5 mm con micrófono, puerto USB, LAN de 2,5 GbE, PCIe 3.0 x4, PCIe 2.0x2, encabezado de expansión de 40 pines, RTC,POE, tarjeta SD, alimentación CC, tipico.
Características clave
Rockchip RK3588 quad ARM Cortex-A76 y quad Cortex-A55 consta de un procesador de CPU de ocho núcleos
ARM Mali-G610 MP4,
NPU para IA: 6Tops@INT8
8G de RAM y 32G de flash eMMC en el interior
Ethernet de 2,5 Gbps
admite entrada y salida HDMI * 2
Comenzar
Hardware
Interfaz de hardware
Placa central LGA
Banana Pi BPI-W3 basada en Utilice la placa central BPI-RK3588-LGA.para que puedas hacer fácilmente un nuevo diseño con BPI-W3, solo necesitas desarrollar una nueva placa base.
Especificaciones del hardware
SOC
Chip de roca RK3588
CPU
Cuatro núcleo A76+ Cuatro núcleo A55, uso 8 nm, 2,4 GHz
GPU
GPU ARM Mali-G610 MP4, compatible con OpenGL ES3.2 / OpenCL 2.2 / Venda1.1, 450 GFLOPS
NPU
6 TOPS, admite operación mixta INT4/INT8/INT16, admite conmutación de marco de TensorFlow/MXNet/PyTorch/Caffe
Codificar y decodificar
codificación: 8K@60fps H.265/VP9/AVS2、8K@30fps H.264 AVC/MVC、4K@60fps AV1、1080P@60fps MPEG-2/-1/VC-1/VP8, decodificación: 8K@30fps H.265 / H.264
Ram
4GB/8GB/16GB(hasta 32GB)64bit LPDDR4/LPDDR4x/LPDDR5,Defalput LPDDR4 8GB
Flash
EMMC de 16 GB/32 GB/64 GB/128 GB/256 GB, compatible con ranura para tarjeta MicroSD, predeterminado: 32 GB
Llave M2 M
La interfaz admite SSD de extensión
red
2,5G口(rtl8125)
salida de vídeo
2 x HDMI 2.1 (solo un soporte 8K@60fps o 4K@120fps, otro soporte 4K@60fps),1 x MIPI-DSI (4K@60fps),1 x DP1.4(8K@30fps),
entrada de vídeo
1 x 4Lanes MIPI CSI / 2 x 2lanes MIPI CSI, 1 x HDMI RX2.0
Voz
2 x salida de voz HDMI, 1 x salida de voz DP1.4, 1 x auriculares (es8316)
Inalámbrico
Interfaz de clave M2 E compatible con sdio, pcie, usb BT y wifi (AP6256, Intel AX210)
USB
2 x USB3.1,2 x USB2.0, 1x USB-C (DP1.4 (8K@30fps)/OTG/PD carga rápida)
Otros
Ventilador, RTC, LED, depuración
Botón
Botón de encendido, botón de reinicio, botón de recuperación, botón de raíz
GPIO
40 x GPIO (UART, SPI, I2C, I2S, PWM, ADC, GPIO, alimentación de 5 V, alimentación de 3,3 V)
Potencia
CC 12 V/2 A 2,5 mm, USB tipo C PD 2.0, 9 V/2 A, 12 V/2 A, 15 V/2 A, 12 V POE mAh
Sistema
Android 12.0、Ubuntu、Debian11、Buildroot、Linux
Tamaño
148 mm × 100,5 mm
temperatura de trabajo
-10℃ ~ 70℃
temperatura de almacenamiento
-20℃ ~ 70℃
GPIO de 40 pines
Número GPIO
Función8
Función7
Función6
Función5
Función4
Función3
Función2
Función1
Pasador#
+3,3 V
1
139
I2S1_SDO2_M0
I2C7_SDA_M3
UART8_CTSN_M0
PWM15_IR_M1
CAN1_TX_M1
GPIO4_B3
3
138
I2S1_SDO1_M0
I2C7_SCL_M3
UART8_RTSN_M0
PWM14_M1
CAN1_RX_M1
GPIO4_B2
5
115
SPI1_CS1_M1
I2C8_SDA_M4
UART7_CTSN_M1
PWM15_IR_M0
GPIO3_C3
7
TIÑO
9
113
SPI1_CLK_M1
UART7_RX_M1
GPIO3_C1
11
111
SPI1_MOSI_M1
I2C3_SCL_M1
GPIO3_B7
13
112
SPI1_MISO_M1
I2C3_SDA_M1
UART7_TX_M1
GPIO3_C0
15
+3,3 V
17
42
SPI0_MOSI_M2
UART4_RX_M2
GPIO1_B2
19
41
SPI0_MISO_M2
GPIO1_B1
21
43
SPI0_CLK_M2
UART4_TX_M2
GPIO1_B3
23
TIÑO
25
150
SPI3_CLK_M0
I2C0_SDA_M1
PWM7_IR_M3
GPIO4_C6
27
63
UART1_CTSN_M1
PWM15_IR_M3
GPIO1_D7
29
47
SPDIF_TX_M0
UART1_RX_M1
PWM13_M2
GPIO1_B7
31
103
PWM8_M0
GPIO3_A7
33
110
I2S2_LRCK_M1
UART3_RX_M1
PWM13_M0
CAN1_TX_M0
GPIO3_B6
35
37
TIÑO
39
Pasador#
Función1
Función2
Función3
Función4
Función5
Función6
Función7
Función8
Número GPIO
2
+5,0 V
4
+5,0 V
6
TIÑO
8
GPIO0_B5
UART2_TX_M0
I2C1_SCL_M0
I2S1_MCLK_M1
13
10
GPIO0_B6
UART2_RX_M0
I2C1_SDA_M0
I2S1_SCLK_M1
14
12
GPIO3_B5
CAN1_RX_M0
PWM12_M0
UART3_TX_M1
I2S2_SCLK_M1
109
14
TIÑO
16
GPIO3_A4
100
18
GPIO4_C4
PWM5_M2
SPI3_MISO_M0
148
20
TIÑO
22
SARADC_IN4
24
GPIO1_B4
UART7_RX_M2
SPI0_CS0_M2
44
26
GPIO1_B5
UART7_TX_M2
SPI0_CS1_M2
45
28
GPIO4_C5
PWM6_M2
I2C0_SCL_M1
SPI3_MOSI_M0
149
30
TIÑO
32
GPIO3_C2
PWM14_M0
UART7_RTSN_M1
I2C8_SCL_M4
SPI1_CS0_M1
114
34
TIÑO
36
GPIO3_B1
PWM2_M1
UART2_TX_M2
105
38
GPIO3_B2
PWM3_IR_M1
UART2_RX_M2
I2S2_SDI_M1
106
40
GPIO3_B3
UART2_RTSN
I2S2_SDO_M1
107
