Banana Pi BPI-R4 Lite MediaTek MT7987A 2GB DDR4 8GB eMMC 256MB SPI-NAND enrutador inteligente automatización del hogar Wifi 7 enrutador inalámbrico

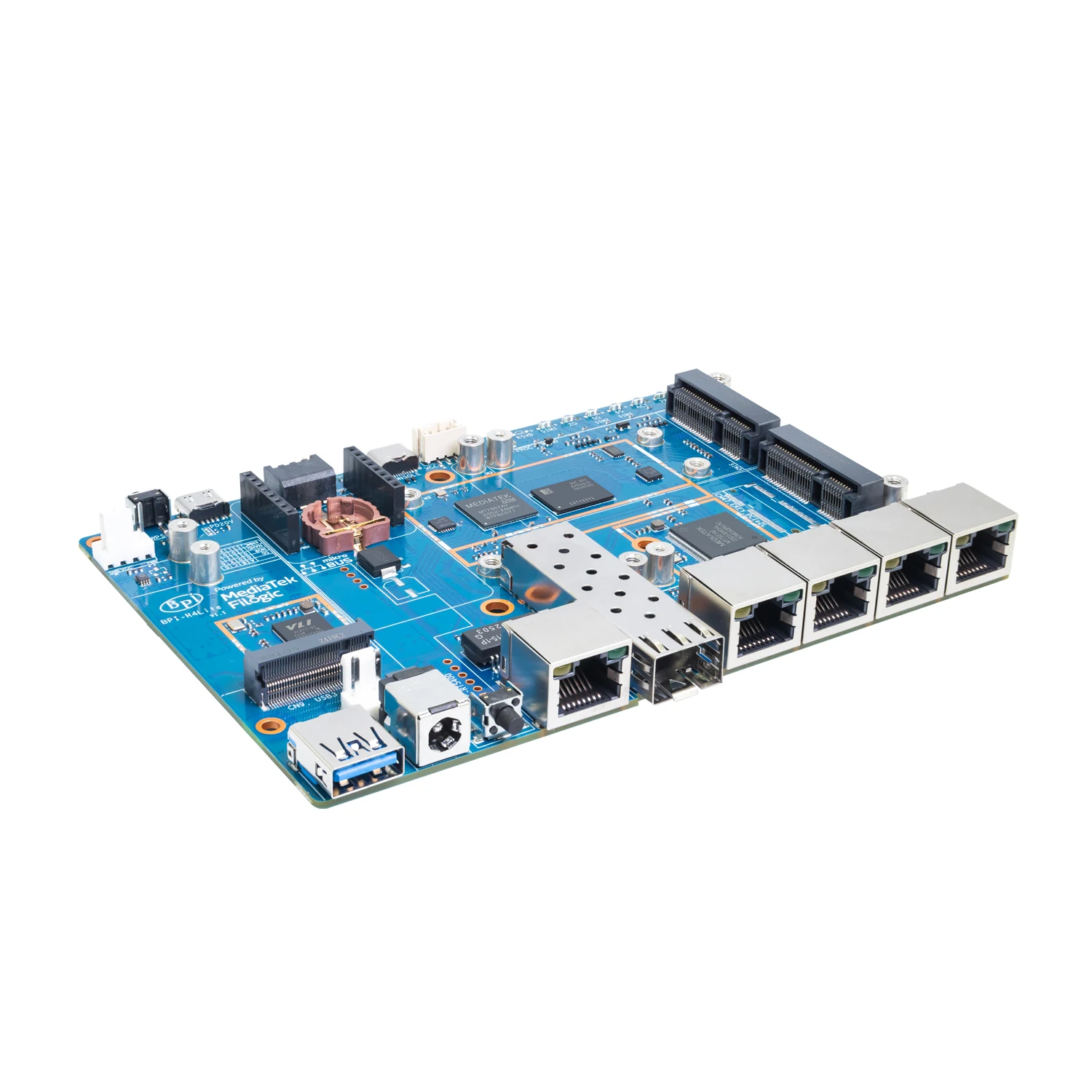

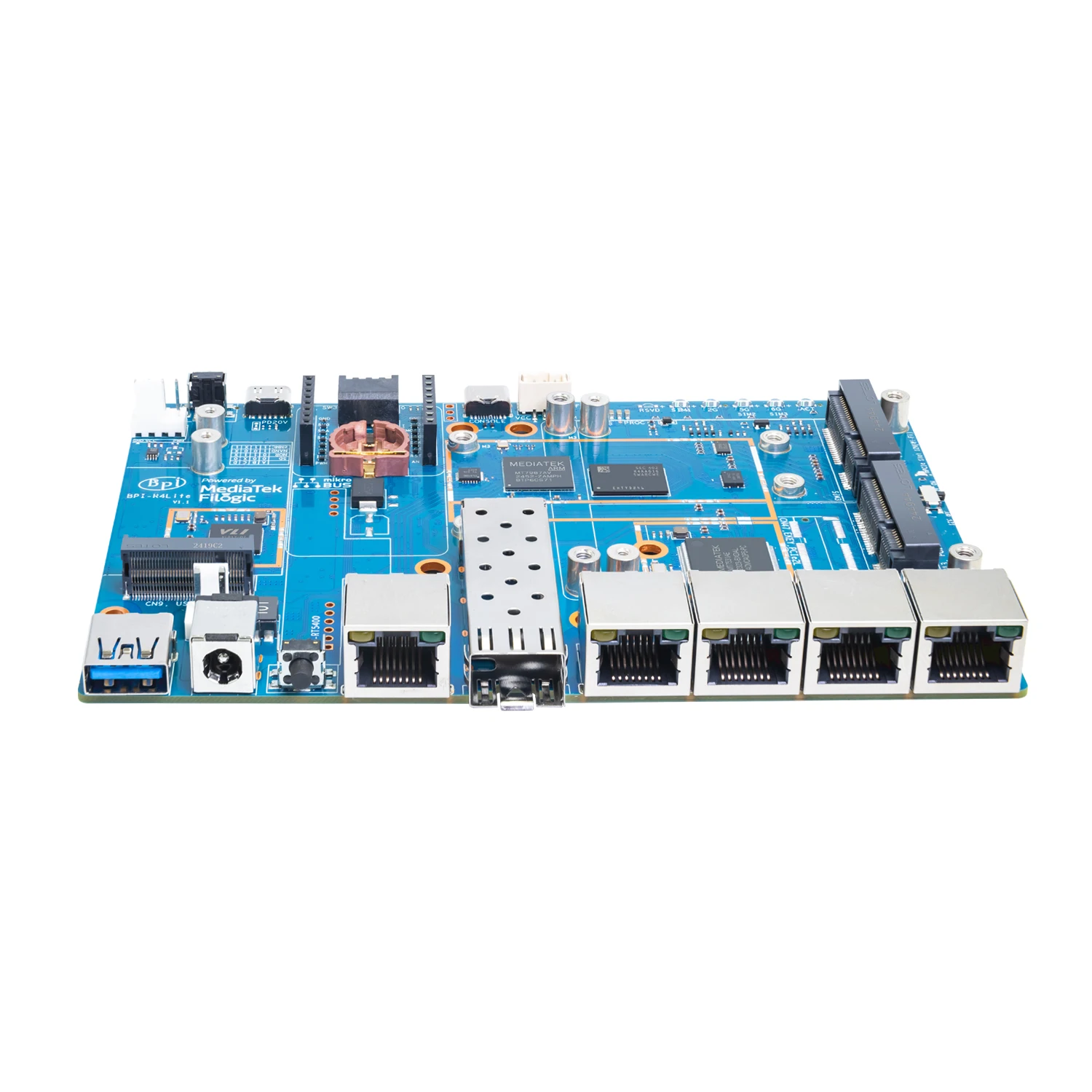

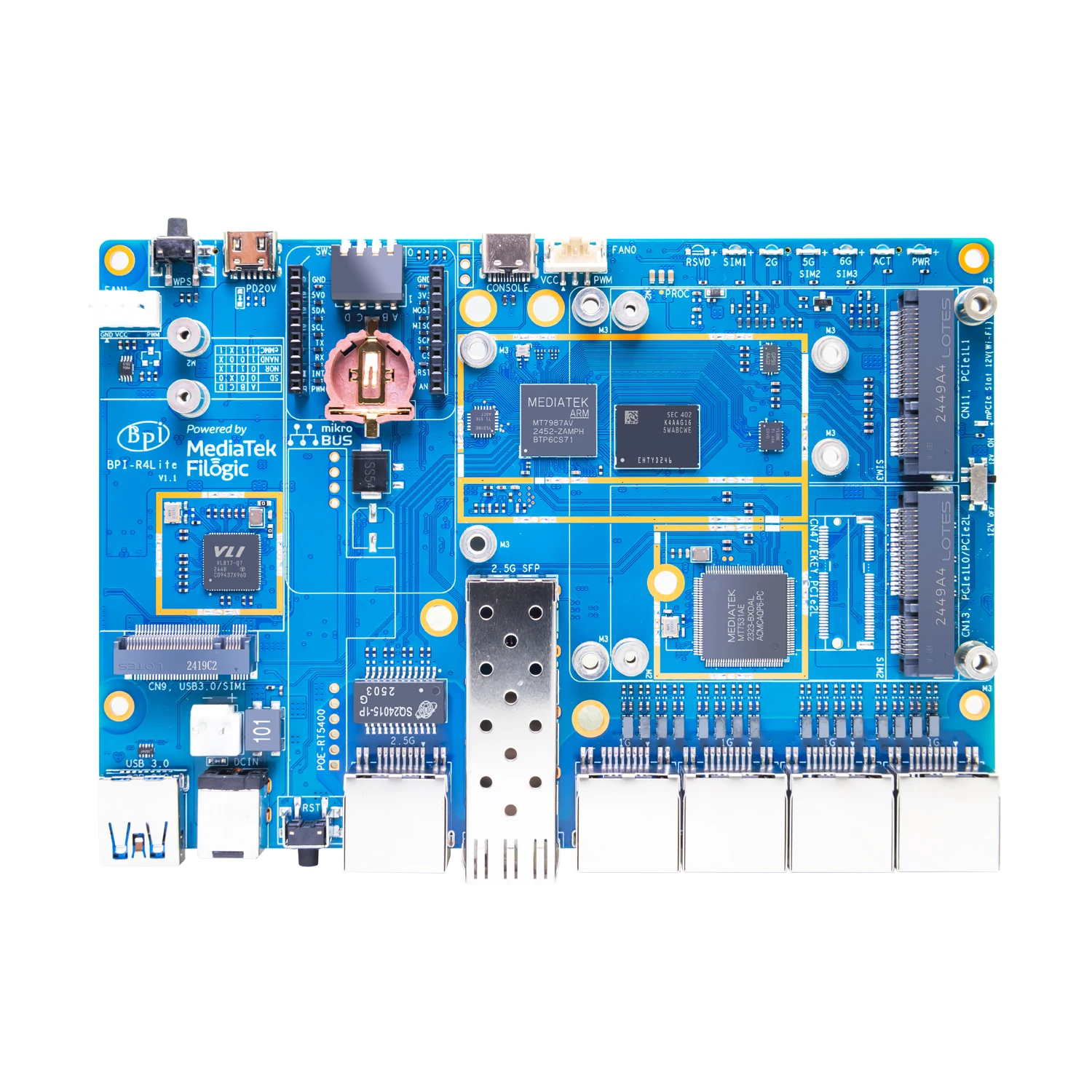

Diseño de placa de enrutador inteligente Banana Pi BPI-R4 Lite con Arm Cortex-A53 de cuatro núcleos MediaTek MT7987A, admite 2 GB DDR4 y 8G eMMC Flash a bordo.1 SFP de 2,5G y 1 WAN RJ45 de 2,5G, compatible con puerto LAN RJ45 de 4 x 1G.Admite M.2 para módulo 4G/5G. 1 ranura miniPCIe con interfaz PCIe3.0 de 2lanes para Wi-Fi 7 NIC.

MediaTek MT7987

MediaTek MT7987A es una plataforma de procesamiento de redes líder en el mundo para experiencias de redes confiables y de alto rendimiento, tanto en aplicaciones cableadas como inalámbricas.El MT7987A consta de un rico conjunto de interfaz de conexión, que incluye 1 2.5 puertos Gigabit Ethernet, 2 interfaces HSGMII/SGMII, 1 PCIe 3.0 interfaz de 2L/1+1L y 1 USB 3.2 puertos Gen1 y 1 USB 2.0 puerto, donde el puerto USB3 comparte la misma interfaz con 1 interfaz HSGMII/SGMII;Sólo se puede activar uno a la vez.El MT7987A permite aún más conectividad Wi-Fi 7 perfecta con su chip complementario Wi-Fi 7.

Características clave

• MediaTek MT7987A Brazo de cuatro núcleos Cortex-A53

• 2 GB DDR4 (el soporte SOS puede alcanzar hasta 4 GB)

• Flash eMMC de 8 GB

• Flash SPI-NAND de 256 MB

• Flash SPI-NOR de 32 MB

• Ranura para tarjeta Micro SD

• 1x SFP de 2,5G

• 1x WAN RJ45 de 2,5G (compatible con POE con módulo POE soldado)

• 4x 1G RJ45 LAN

• 1x ranura USB3.0

• 1x ranura M.2 KEY-B con USB3.0 para módulo 5G

• 1x ranura miniPCIe con interfaz PCIe3.0 de 2 carriles para Wi-Fi 7 NIC (opción: 2x ranuras miniPCIe con PCIe3.0 1 carril)

• 1x ranura miniPCIe con interfaz USB2.0

• 1 consola de depuración USB tipo C

• Encabezado MikroBUS de 2x8 PIN para ampliación de aplicaciones

Dirección de la aplicación

• Enrutador de servicio de Internet

• Enrutador inalámbrico Wifi 7

• Enrutador inalámbrico 4G/5G

• Repetidor inalámbrico

• Puerta de enlace de seguridad para el hogar

• Automatización del hogar

• Dispositivo Nas

• Aplicaciones de red y comunicación

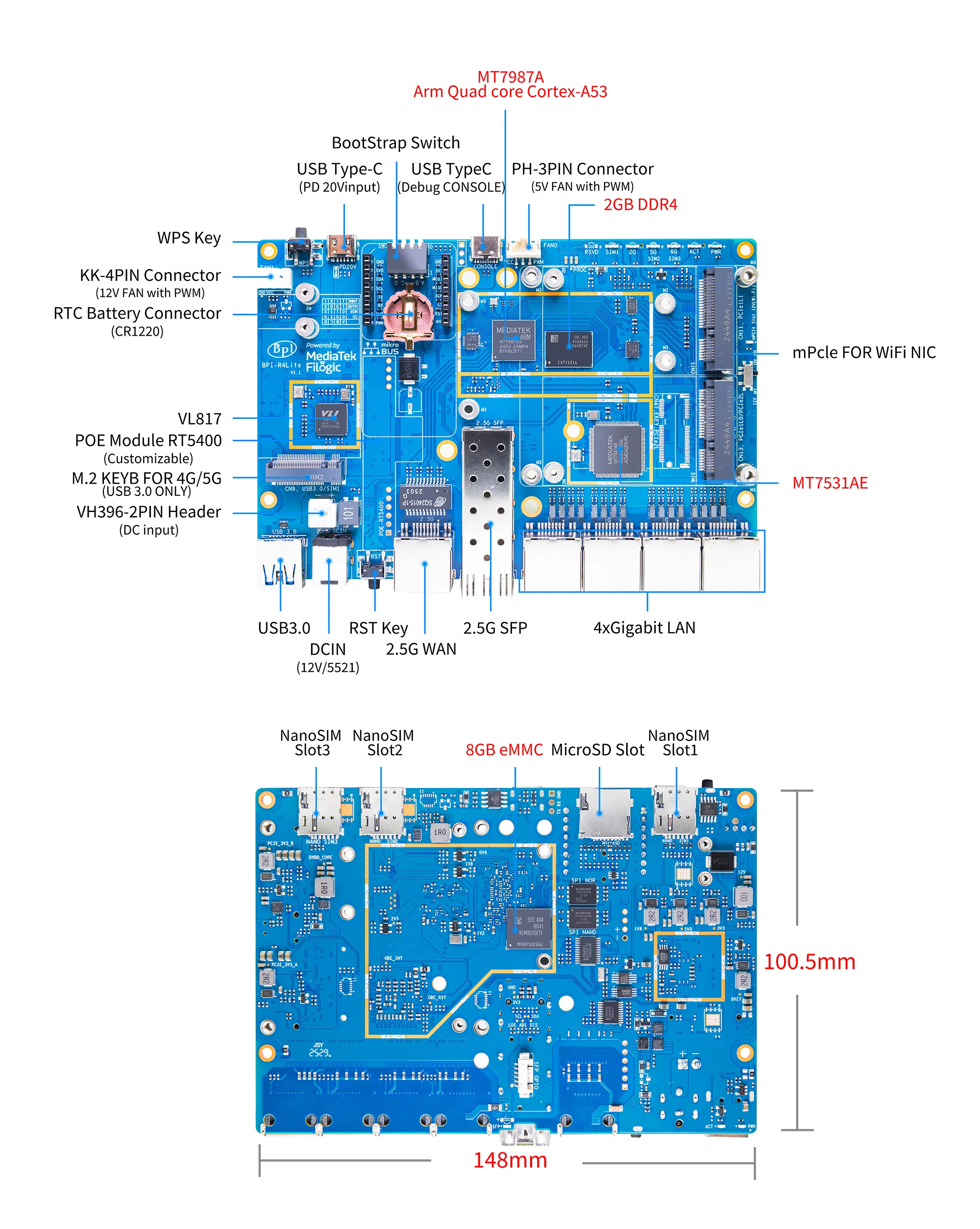

Interfaz de hardware

Especificaciones de hardware

Especificación HardWare de Banana Pi R4_Lite

CPU

MediaTek MT7987A Brazo de cuatro núcleos Cortex-A53

SDRAM

2 GB DDR4 (el soporte SOS puede alcanzar hasta 4 GB)

Almacenamiento a bordo

Tarjeta MicroSD (TF), eMMC de 8 GB integrada

GPIO

Conector MikroBUS de 2x8 PIN para ampliación de aplicaciones, algunos de los cuales se pueden utilizar para funciones específicas que incluyen UART, I2C, SPI, PWM.

Red a bordo

Ethernet de 5 puertos 10/100/1000 Mbps

SFP

1x SFP de 2,5G

Wifi

Wifi6/Wifi 7

mini PCIE

1x ranuras miniPCIe con interfaz PCIe3.0 de 2 carriles para Wi-Fi 7 NIC (tarjeta de interfaz de red) y 1x ranura miniPCIe con interfaz USB2.0

Interfaz M.2

1x ranura M.2 KEY-B con USB3.0 para módulo 5G

USB

1 ranura USB 3.0

Botones

Botón de reinicio, botón WPS, interruptor de arranque

Leds

Estado de energía Led y Led RJ45

Alimentación CC

12V/5,2A

Tamaños

100,5x148mm

Peso

250 gramos
