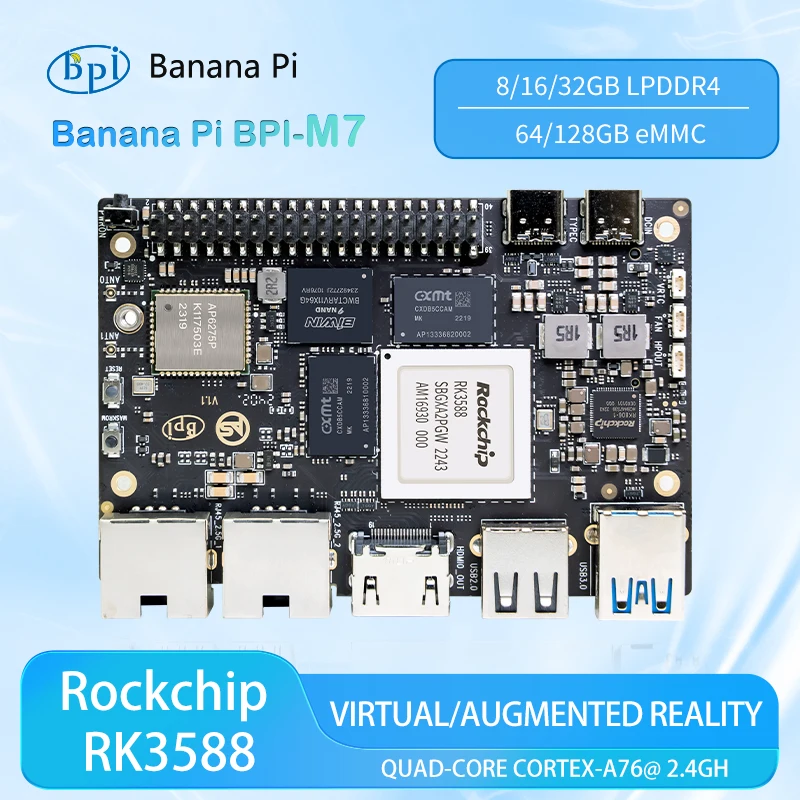

Banana Pi BPI-M7 RockChip RK3588 Quad A76 2,4 Ghz y Quad A55 1,8 Ghz Mali G610MC4 GPU opcional 8G/16G/32G LPDDR4 64G/128G eMMC

Banana Pi-Procesador RK3588 Quad A76 2,4 Ghz y Quad A55 1,8 Ghz Mali G610MC4 GPU 8G LPDDR4 64G eMMC WiFi 6 y BT5.2 6T NPU

Introducción

Banana Pi 128 con Rockchip RK3588, 8/16/32G,RAM 64/G eMMC, soporte wifi6. 2 puertos de 2,5G, 1xHDMIout ,2x USB3.0,2xTYPE-C,2x interfaz MIPI CSI y 1x interfaz MIPI DSI, 1x interfaz M.2 KEY M, 40 PIN GPIO, tamaño mini de solo 92x62mm.

Características principales

• Factor de forma PI-co ITX (2,5 pulgadas, 92x62mm)

• RK3588 alimentado, proceso de fabricación de 8nm

Quad A76 2,4 Ghz + Quad A55 1,8 GhzMali G610MC4 GPU (hasta 5 canales 4K UI)6T NPU8K Decodificador de 10 bits, codificador 8K

• Soporte WiFi 6 y BT5.2

• Soporte PCIe 3,0x4 NVMe SSD

• Soporte de pantalla triple (con HDR)

• Un HDMI 2,1 hasta 8K @ 60FPS

• Un USB C con DP hasta 8K @ 30FPS

• Un MIPI DSI hasta 4K a 60FPS

• Dos Ethernet 2,5G

• 2x interfaz USB 3,0

• 2x interfaz de cámara MIPI CSI

• Ofrece opciones de RAM de 8GB/16GB/32GB(LPDDR4x) y opciones de 64/128 eMMC

Para empezar

Hardware

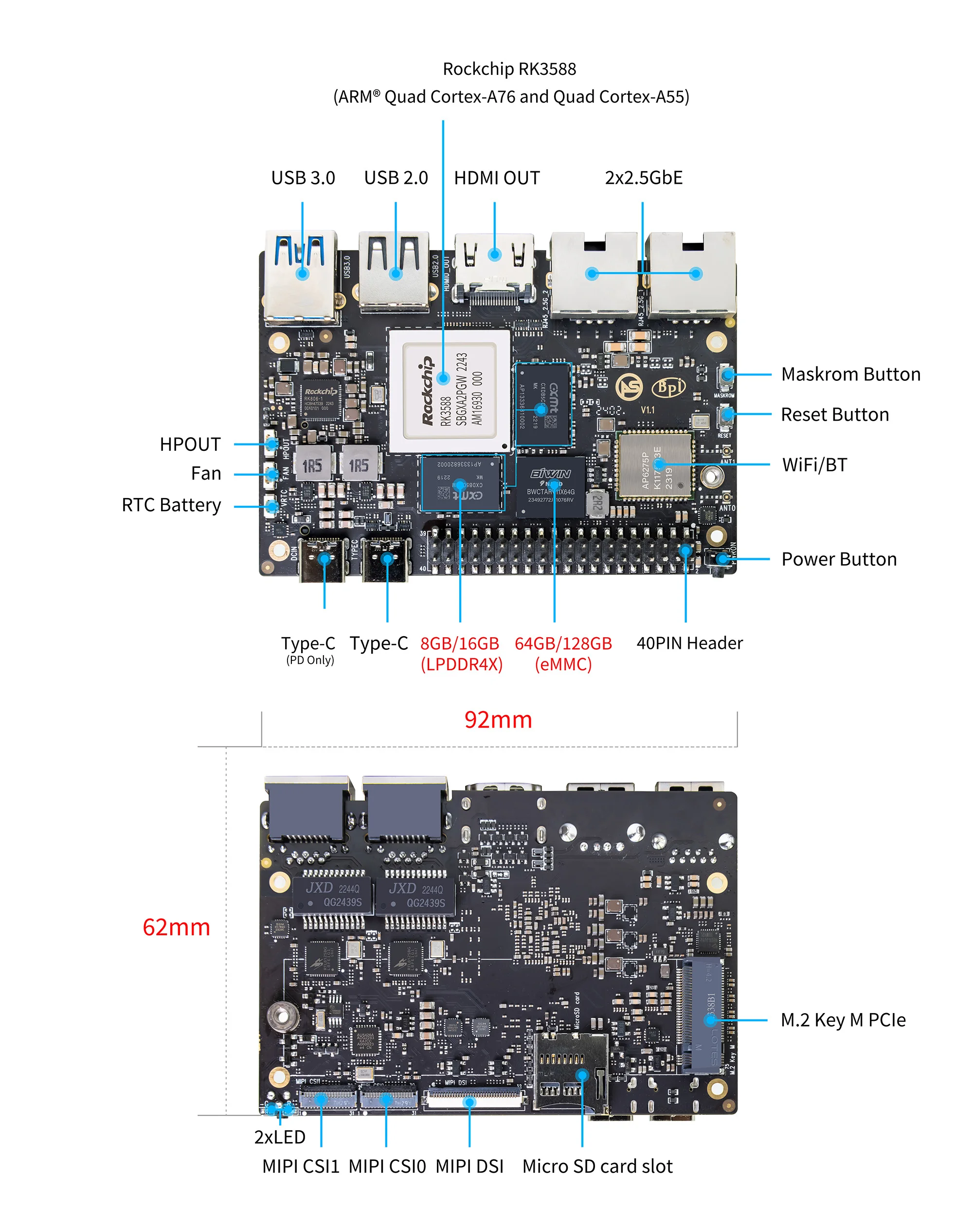

Interfaz hardware

Especificaciones hardware

Especificación de hardware de Banana Pi

SOC

RockChip RK3588

CPU

Proceso RK3588 de cuatro núcleos a 2,4 GHz + 1 a 1,8 GHz,8nm a GHz

GPU

GPU: 2 MP4 (4x256KB de caché L2) compatible con OpenGL ES3.2/OpenCL2.2/Vulkan1.1

NPU

6 TOPS @ INT8(3 núcleos NPU)

Admite computación mixta INT4/INT8/INT16

Admite marcos como TensorFlow, MXNet, PyTorch, Caffe, Tflite, Onnx NN, Android NN, etc.

VPU/códec

Decodificación de hardware: 8K @ 60fps H.265/VP9/AVS2 、 8K @ 30fps H.264 AVC/MVC 、 4K @ 60fps AV1 、 1080P @ 60fps/VP8/1/1/1/1/1/VP8

Codificación de hardware: 8K @ 30fps H.265 / H.264

ISP

ISP integrado de 48MP con HDR y 3DNR

RAM

8GB/16GB/32GB (máximo 32GB )64 bits LPDDR4/LPDDR4x, por defecto 8GB LPDDR4x

Flash

32GB/64GB/128GB eMMC, 64GB eMMC predeterminado, admite expansión de tarjeta MicroSD

PCIe

1x M.2 Clave M (PCIe 3,0 4 carriles). Soporte SSD expandible para tarjetas SSD 2280/2260/2242/2230 M.2, por defecto 2280

Redes

2x2,5G Ethernet

Integrado IEEE 802.11a/B/g/n/AC/AX WIFI6 y BT5 (AP6275P)

Salida de vídeo

1x HDMI 2,1, soporta 8K @ 60fps

1x MIPI DSI hasta 4K a 60FPS

1x DP 1,4 hasta 8K @ 30fps

Vídeo en

2 MIPI CSI de 2 carriles, hasta 2,5 Gbps por carril

Audio

1x salida de audio HDMI

1x salida de audio HP

1 salida de audio tipo C 3,1 (DP1.4)

USB

1x USB 3,0 (USB 3,1 Gen 1), equivalente a USB 3,2 Gen 1/USB 3,0, hasta 5Gbps

1x USB tipo C 3,1 (DP1.4/OTG)

1 USB 2,0 alto (480Mbps)/completo (12Mbps)/modos de baja velocidad (1,5 Mbps)

40 pines

Totalmente compatible con el cabezal Raspberry Pi de 40 pines para conectar abundantes módulos adicionales

Admite UART/SPI/I2C/I2S/PWM/ADC/5V Power/3,3 V Power

Otros

1x interfaz DE VENTILADOR DE 5V

1 Conector de batería para Chip RTC de baja potencia HYM8563TS

2 LEDs-LED azul parpadea al iniciar el sistema, LED rojo controlable por el usuario

Entrada de energía

USB Tipo-C PD 2,0, 9V/2A, 12V/2A, 15V/2A

Botones

1 botón PWRON para dormir/despertar, 1 botón de Reinicio Para reiniciar, 1 botón Maskrom para Modo de quemado de máscara

Soporte OS

Oficial: Android 12,0, Debian11,Buildroot

Tercera parte: Armbian,Ubuntu 20,04, Ubuntu22.04,Kylin OS

Dimensiones

92mm x 62mm

Temperatura de funcionamiento

0℃ ~ 80℃
