¡Nuevos productos!Quad Core cortex A7 CPU 1G DDR BPI-M2 Berry, mismo tamaño que Raspberry Pi 3
Tenga en cuenta: BPI M2 Berry es el chip Allwinner V40, el chip Allwinner R40 y el chip V40 son compatibles con PIN a PIN, por lo que BPI-M2 Ultra solo reemplaza el chip V40 a bordo, puede elegir la cámara BPI OV 5640, línea SATA

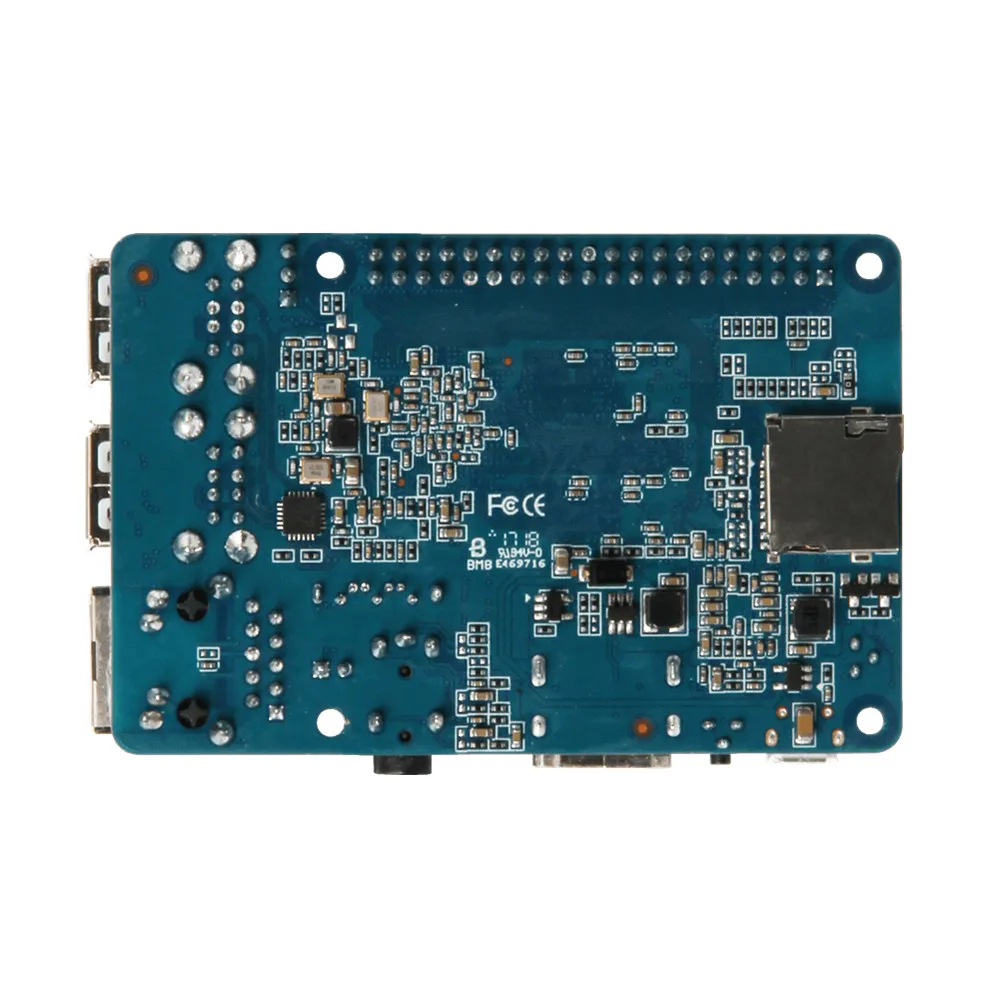

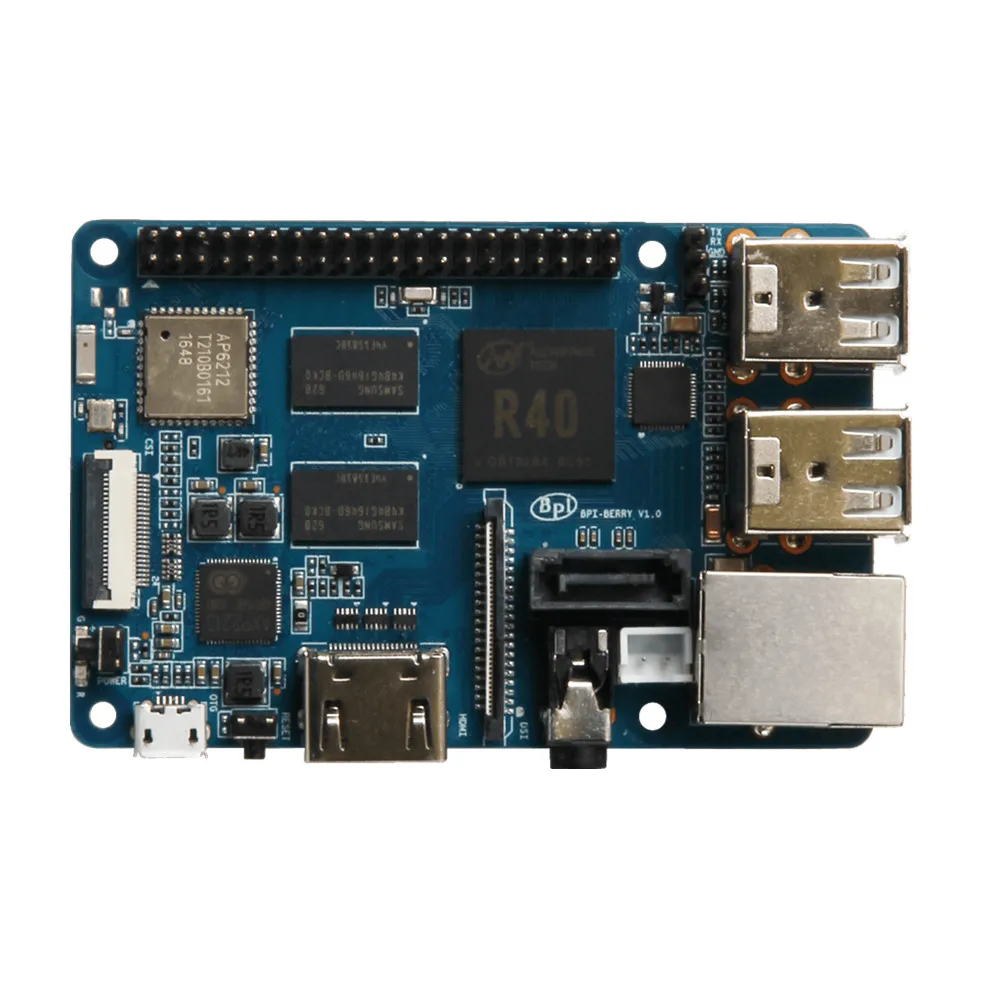

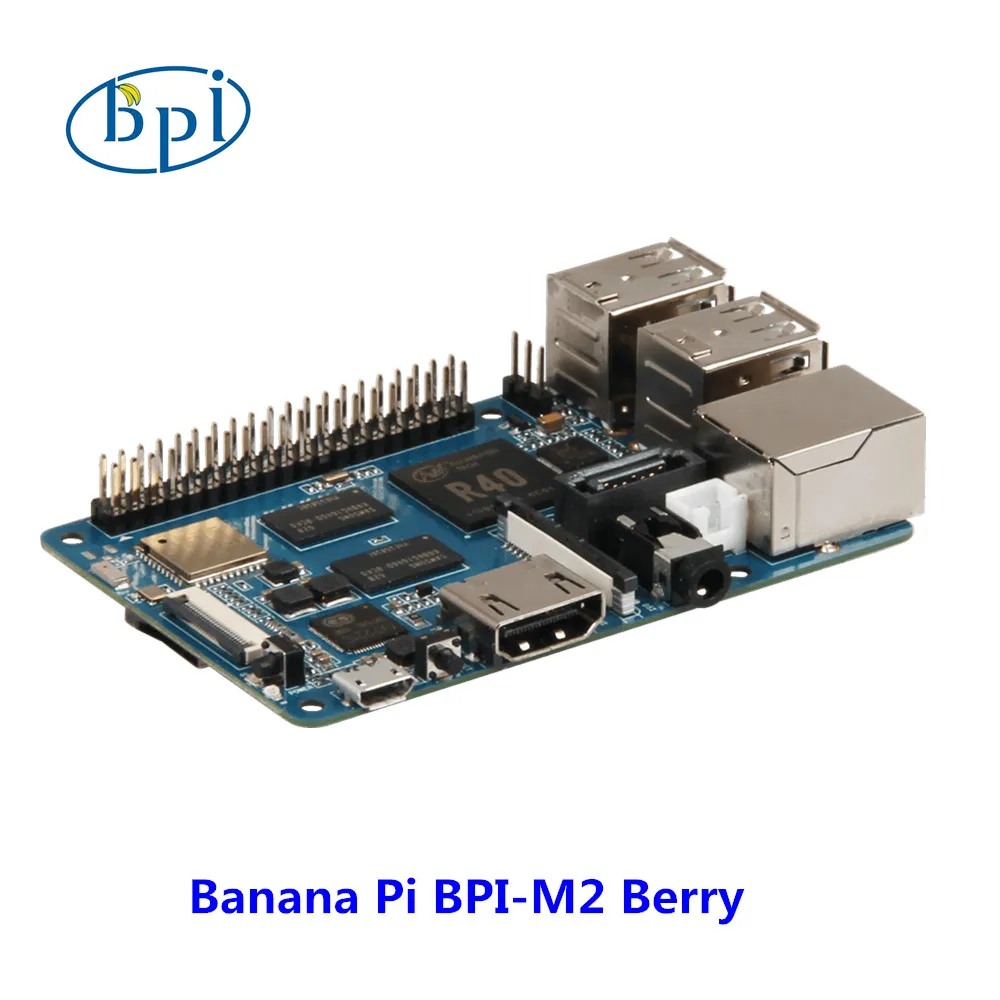

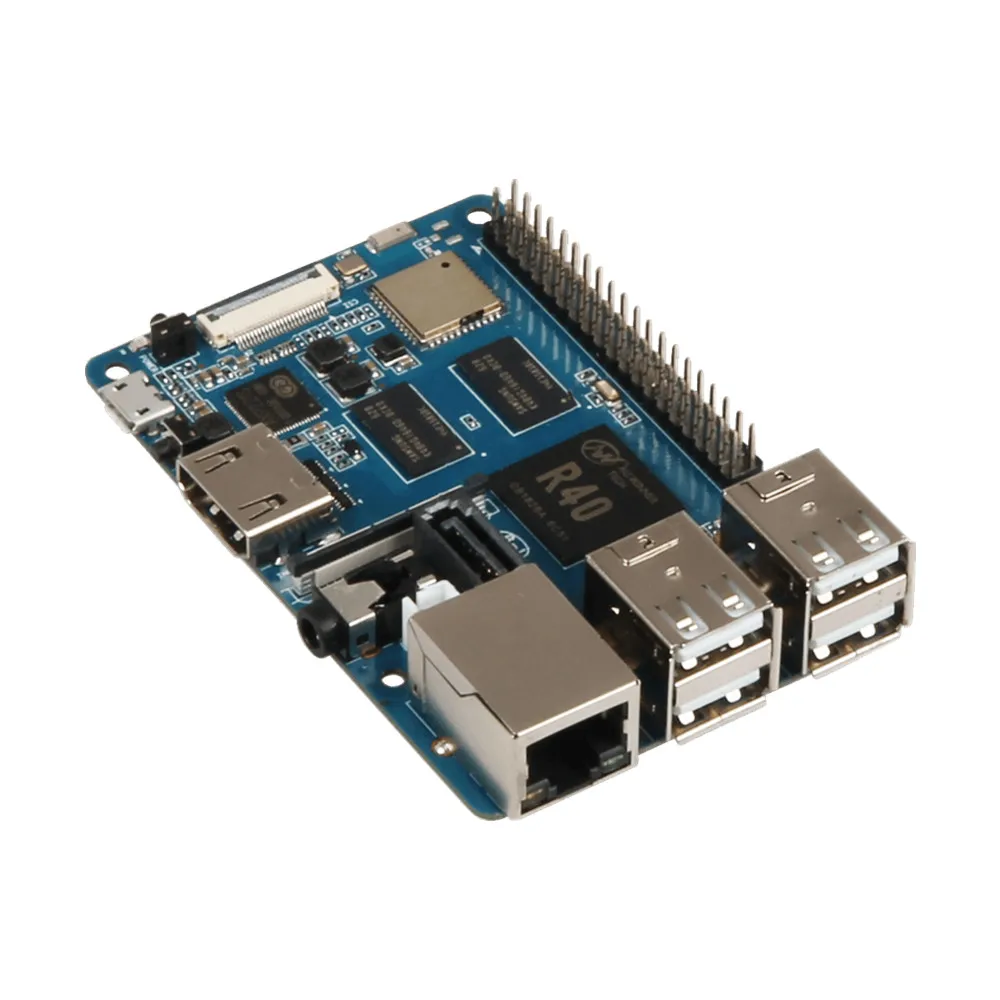

Banana PI BPI-M2 Berry es la plataforma de hardware de código abierto, Banana PI BPI-M2 Berry es una CPU cortex -A7 de cuatro núcleos, utiliza el diseño Allwinner R40, admite WIFI + BT a bordo y admite interfaz SATA a bordo.
La serie Banana Pi BPI-M2 Berry ejecuta Android, Debian linux, Ubuntu linux, Rasbian y otros sistemas operativos.
Hardware Berry Banana PI PBI-M2: CPU Quad Core ARM Cortex A7, ARMv7, SDRAM DDR3 de 2 GB, todos los tamaños son iguales que raspberry pi 3. nota, BPI-M2 Berry no es compatible con flash eMMC integrado.
Banana PI BPI-M2 Berry con puerto Gigabit Ethernet, puede ejecutar Android sin problemas.El tamaño de Banana PI BPI-M2 Berry es el mismo que Banana Pi BPI-M64, admite video 1080P, el encabezado GPIO de 40 pines es compatible con Raspberry Pi.
El nuevo BPI-M2 Berry es un pequeño ordenador con grandes ambiciones.El dispositivo expandible de placa única ejecuta Linux o Android y presenta especificaciones impresionantes que superan productos comparables por un margen sustancial.Los aspectos destacados incluyen un procesador ARMv7 de cuatro núcleos, una GPU Mali 400 MP2 y soporte para video de ultra alta definición de 1080P.
Más especificaciones siguen a continuación:
CPU ARM Cortex A7 de cuatro núcleos
GPU Mali 400 MP2 de doble núcleo
SDRAM DDR3 de 1G
compatible con interfaz SATA
La ranura MicroSD admite una expansión de hasta 256 GB
No flash eMMC 8G integrado
Interfaz de cámara CSI y compatibilidad con interfaz de pantalla DSI
Puerto Ethernet de 10/100/1000 Mb
(4) Hostes USB 2.0 y (1) puerto USB otg
Reproducción de vídeo de alta definición 1080P
Puerto HDMI y salida de audio multicanal
WIFI y Bluetooth 4.0 con 802.11BGN integrado
Mini-jack de salida estéreo de 3,5 mm con soporte para micrófono
No es compatible con el circuito de carga de batería de litio incorporado de 3,7 V
La seguridad del hardware permite el sistema de seguridad trustzone, la gestión de derechos digitales (DRM), el cifrado/descifrado de información, el arranque seguro, el JTAG seguro y el efusión segura
Especificaciones del hardware
Especificación HardWare de Banana pi BPI-M2 Berry
Soc
Allwinner R40/V40
CPU
corteza de cuatro núcleos -A7, el desarrollo de ARM central de CPU más eficiente desde el punto de vista energético
GPU
MALI-400 MP2 de doble núcleo y funciona a 500 MHz, capaz de un rendimiento de 1,1 Gpixel/s.Las capacidades gráficas son ligeramente más altas que el nivel de rendimiento original de Xbox.La GPU proporciona OpenGL ES 2.0, OpenVG acelerado por hardware, codificación y decodificación de alto perfil 1080p45 H.264.
SDRAM
1 GB DDR3 con 733 MHz\(compartido con GPU\)
SATA
interfaz SATA de apoyo
GPIO
Conector de 40 pines, 28 × GPIO, algunos de los cuales se pueden utilizar para funciones específicas que incluyen UART, I2C, SPI, PWM, I2S.
Red a bordo
Ethernet 10/100/1000Mbps \(Realtek RTL8211E/D\)
Módulo Wifi
WiFi 802.11 b/g/n \(módulo AP 6212 a bordo\)
Bluetooth
BT4.0
Almacenamiento a bordo
Tarjeta MicroSD \(TF\), sin eMMC integrada
Pantalla
Pantalla MIPI DSI de 4 carriles, o panel RGB o panel LVDS, salida de TV en HDMI V1.4
Vídeo
Decodificación de vídeo FHD multiformato, que incluye Mpeg1/2, Mpeg4, H.263, H.264, etc. Decodificación H.264 hasta 1080P60, admite codificación de vídeo: alta definición\(HD\)El codificador de vídeo H.264 es hasta 1080P@45fps
Salidas de audio
HDMI, audio analógico \(a través del conector TRRS de 3,5 mm\), audio I2S \(también potencialmente para entrada de audio\)
Cámara
Una cámara con conector de entrada CSI: admite interfaz de sensor CMOS YUV42 de 8 bits, admite protocolo CCIR656 para NTSC y PAL, admite sensor de cámara de 5M píxeles, admite solución de captura de video de hasta 1080p@30fps
Entrada de audio
Micrófono a bordo
USB
4 host USB 2.0, 1 USB 2.0 OTG
Botones
Botón de reinicio, botón de encendido, botón de arranque en U
Leds
Estado de energía Led y Led RJ45
IR
Sin receptor IR integrado
Alimentación CC
5V/2A con puerto micro USB
batería
No hay soporte de alimentación de batería de litio de 3,7 V
Tamaños

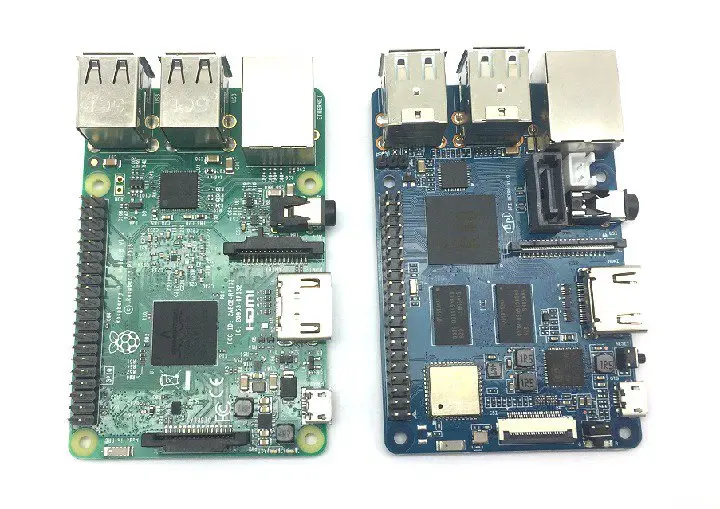

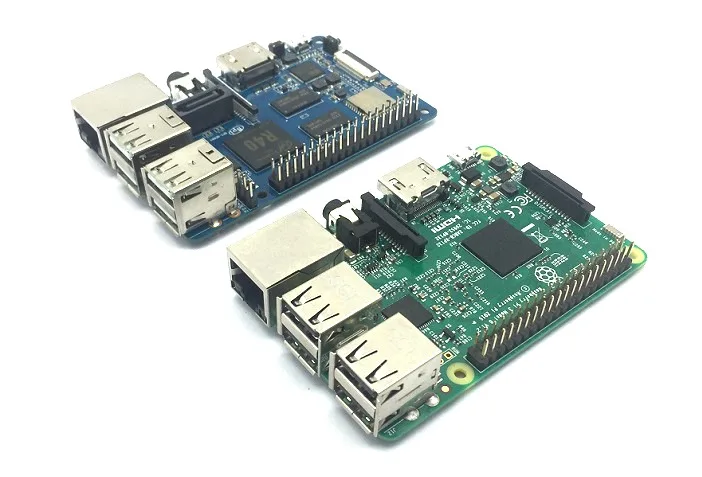

85 mm x 56 mm, mismo tamaño que Raspberry Pi 3
Peso
40 gramos
Definición de PIN GPIO

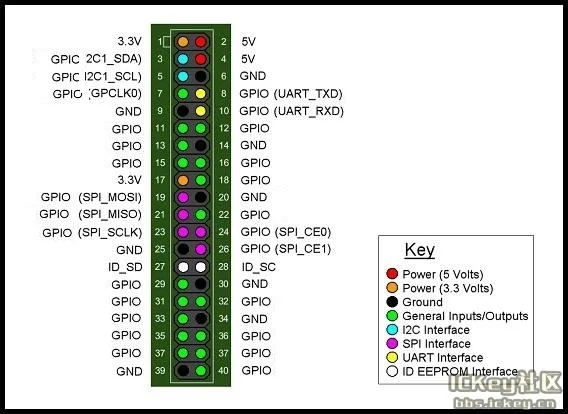

Banana Pi BPI-M2 Ultra tiene un conector GPIO de 40 pines que coincide con el del modelo Raspberry Pi 3.A continuación se muestra el pinout GPIO de Banana Pi:
GPIO de 40 PINES de Banana pi BPI-M2 Ultra
Nombre del pin GPIO
Función predeterminada
Función2:GPIO
Función3
CON1-P01
VCC-3V3
CON1-P02
DCIN
CON1-P03
TWI2-SDA
PB21
PWM5
CON1-P04
DCIN
CON1-P05
TWI2-SCK
PB20
PWM4
CON1-P06
TIÑO
CON1-P07
PB3
PB3
PWM1
CON1-P08
UART2-TX
PI18
SPI1\_MOSI
CON1-P09
TIÑO
CON1-P10
UART2-RX
PI19
SPI1\_MISO
CON1-P11
UART7-TX
PI20
CON1-P12
UART2-CTS
PI17
SPI1\_CLK
CON1-P13
UART7-RX
PI21
PWM3
CON1-P14
TIÑO
CON1-P15
PH25
PH25
CSI1-FIELD
CON1-P16
UART2-RTS
PI16
SPI1\_CS0
CON1-P17
VCC-3V3
CON1-P18
PH26
PH26
CSI1-HSYNC
CON1-P19
SPI0\_MOSI
PC0
CON1-P20
TIÑO
CON1-P21
SPI0\_MISO
PC1
CON1-P22
PH27
PH27
CSI1-VSYNC
CON1-P23
SPI0\_CLK
PC2
CON1-P24
SPI0\_CS
PC23
CON1-P25
TIÑO
CON1-P26
PH24
PH24
CSI1-PCLK
CON1-P27
TWI3-SDA
PI1
CON1-P28
TWI3-SCK
PI0
CON1-P29
PH0
PH0
CSI1-D0
CON1-P30
TIÑO
CON1-P31
PH1
PH1
CSI1-D1
CON1-P32
PD20
PD20
CSI1-MCLK
CON1-P33
PH2
PH2
CSI1-D2
CON1-P34
TIÑO
CON1-P35
PH3
PH3
CSI1-D3
CON1-P36
UART5-RX
PH7
CSI1-D7
CON1-P37
UART4-TX
PH4
CSI1-D4
CON1-P38
UART5-TX
PH6
CSI1-D6
ON1-P39
TIÑO
CON1-P40
UART4-RX
PH5
CSI1-D5
Especificación del conector de la cámara CSI:
El conector de cámara CSI es un conector FPC de 24 pines que puede conectar un módulo de cámara externo con mapeos de pines de señal adecuados.Las definiciones de pines de la interfaz CSI se muestran a continuación.Esto está marcado en la placa Banana Pi como "Cámara".
Conector de cámara CSi GPIO de Banana pi BPI-M2 Ultra
Nombre del pin CSI
Función predeterminada
Función2:GPIO
CN5-P01
NC
CN5-P02
TIÑO
CN5-P03
CSI0-SDA
PI3
CN5-P04
CSI0-AVDD
CN5-P05
CSI0-SCK
PI2
CN5-P06
CSI0-Restablecer
PI7
CN5-P07
CSI0-VSYNC
PE3
CN5-P08
CSI0-PWDN
PI6
CN5-P09
CSI0-HSYNC
PE2
CN5-P10
CSI0-DVDD
CN5-P11
CSI0-DOVDD
CN5-P12
CSI0-D7
PE11
CN5-P13
CSI0-MCLK
PE1
CN5-P14
CSI0-D6
PE10
CN5-P15
TIÑO
CN5-P16
CSI0-D5
PE9
CN5-P17
CSI0-PCLK
PE0
CN5-P18
CSI0-D4
PE8
CN5-P19
CSI0-D0
PE4
CN5-P20
CSI0-D3
PE7
CN5-P21
CSI0-D1
PE5
CN5-P22
CSI0-D2
PE6
CN5-P23
TIÑO
CN5-P24
CSI0-AFVCC
Especificación de la pantalla
MIPI DSI \(Interfaz serie de pantalla\)
El conector de pantalla es un conector FPC de 40 pines que también puede conectar un panel LCD externo \(MIPI DSI\) y un módulo de pantalla táctil \(I2C\).Las definiciones de pines de este conector se muestran a continuación.Esto está marcado en la placa Banana Pi como "DSI".
GPIO de 40 PINES de Banana pi BPI-M2 Ultra
Nombre del pin DSI
Función predeterminada
Función2:GPIO
CN6-P01
VCC-3V3
CN6-P02
IPSOUT
CN6-P03
VCC-3V3
CN6-P04
IPSOUT
CN6-P05
TIÑO
CN6-P06
IPSOUT
CN6-P07
TIÑO
CN6-P08
IPSOUT
CN6-P09
NC
CN6-P10
TIÑO
CN6-P11
NC
CN6-P12
DSI-D0N
CN6-P13
NC
CN6-P14
DSI-D0P
CN6-P15
NC
CN6-P16
TIÑO
CN6-P17
TWI0-SDA
PB19
CN6-P18
DSI-D1N
CN6-P19
TWI0-SCK
PB18
CN6-P20
DSI-D1P
CN6-P21
CTP-INT
PI10
CN6-P22
TIÑO
CN6-P23
CTP-RST
PI11
CN6-P24
DSI-CKN
CN6-P25
TIÑO
CN6-P26
DSI-CKP
CN6-P27
LCD-BL-EN
PH16
CN6-P28
TIÑO
CN6-P29
LCD-RST
PH17
CN6-P30
DSI-D2N
CN6-P31
LCD-PWR-EN
PH18
CN6-P32
DSI-D2P
CN6-P33
TIÑO
CN6-P34
TIÑO
CN6-P35
LCD-PWM
PB2
CN6-P36
DSI-D3N
CN6-P37
TIÑO
CN6-P38
DSI-D3P
CN6-P39
NC
CN6-P40
TIÑO
Especificación UART:
El encabezado CON4 es la interfaz UART.Para los desarrolladores de Banana Pi, esta es una forma sencilla de obtener la salida de la consola UART para verificar el estado del sistema y el mensaje de registro.
CON4 Uart GPIO de Banana pi BPI-M2 Ultra
Nombre del pin CON2
Función predeterminada
GPIO
CON2 P03
UART0-TXD
CON2 P02
UART0-RXD
CON2 P01
TIÑO

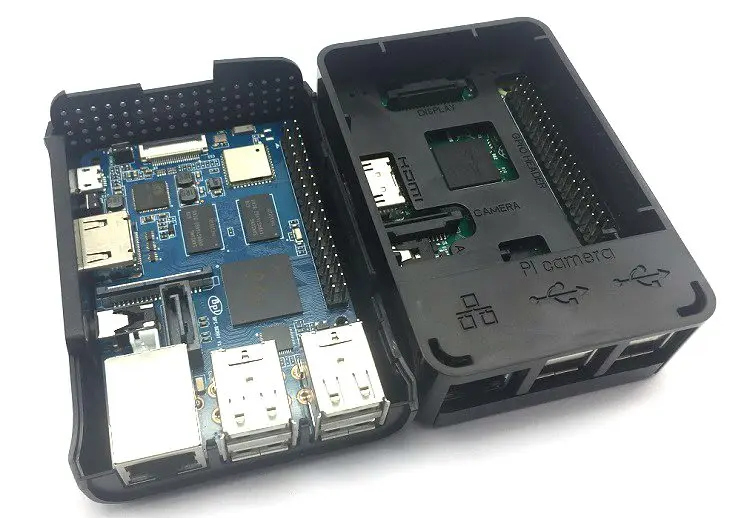

BPI-M2 Berry tiene el mismo tamaño que Raspberry Pi 3, por lo que puedes usar Raspberry Pi Box.
El chip R40 allwinner y el chip V40 son compatibles con PIN a PIN, por lo que BPI-M2 Ultra solo reemplaza el chip V40 a bordo, es fácil de hacer bricolaje y hacer un nuevo producto.
