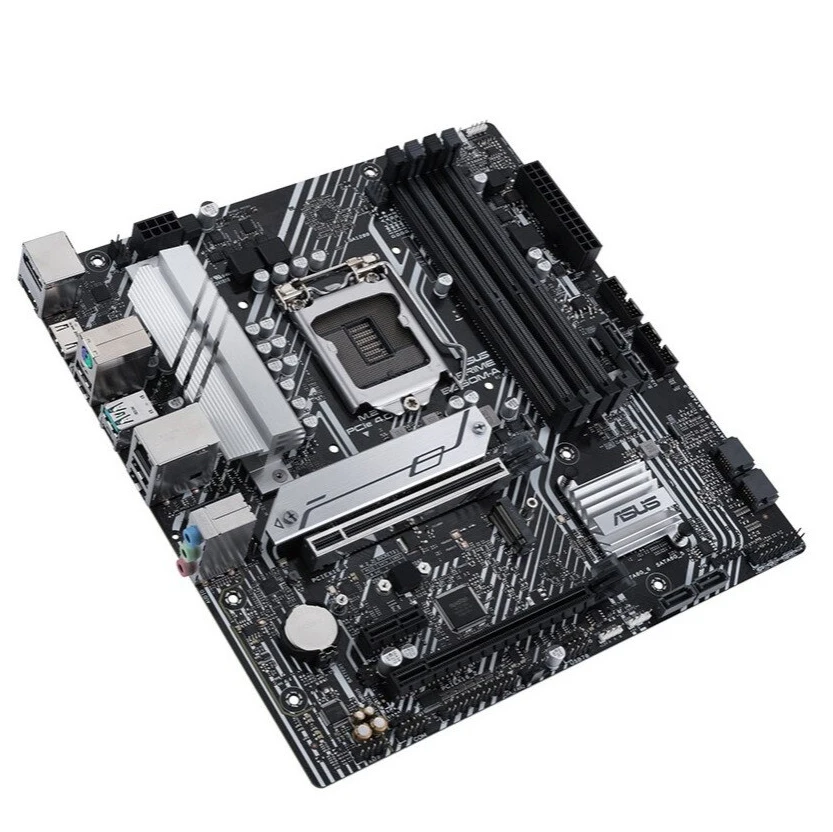

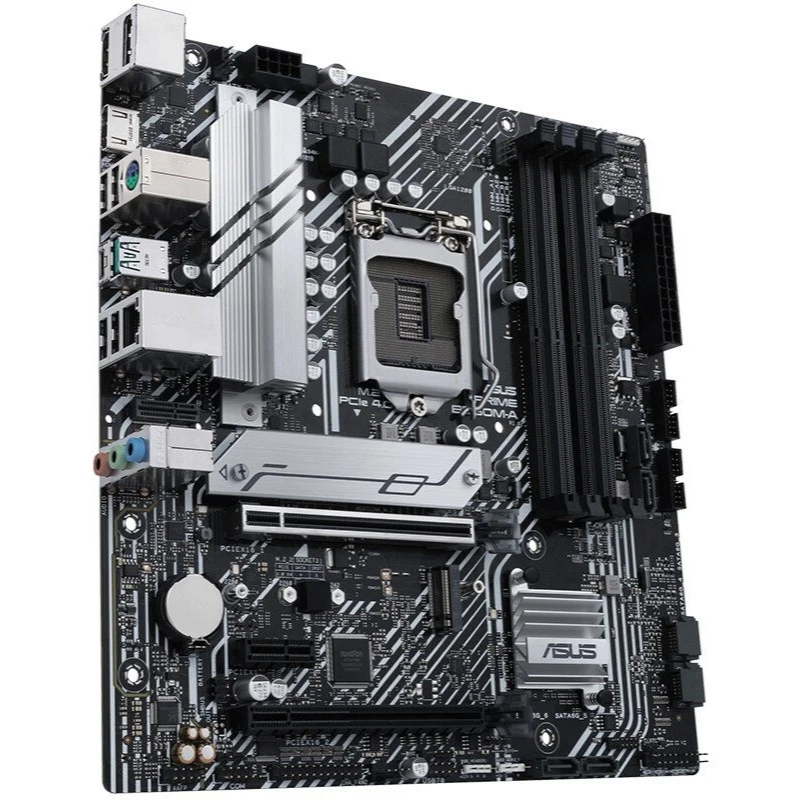

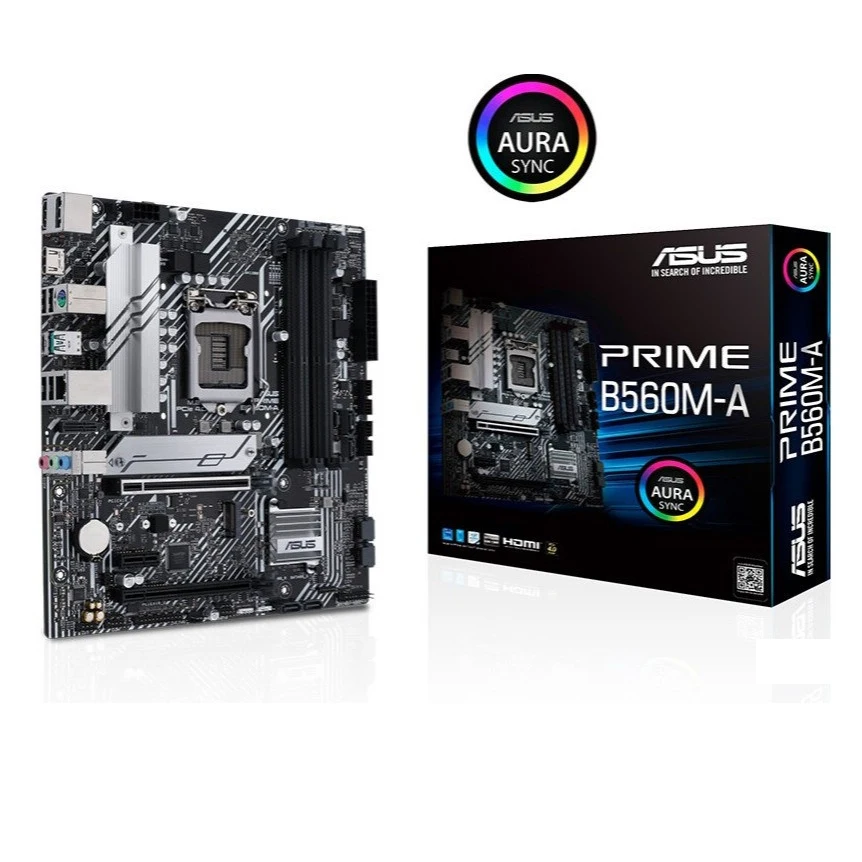

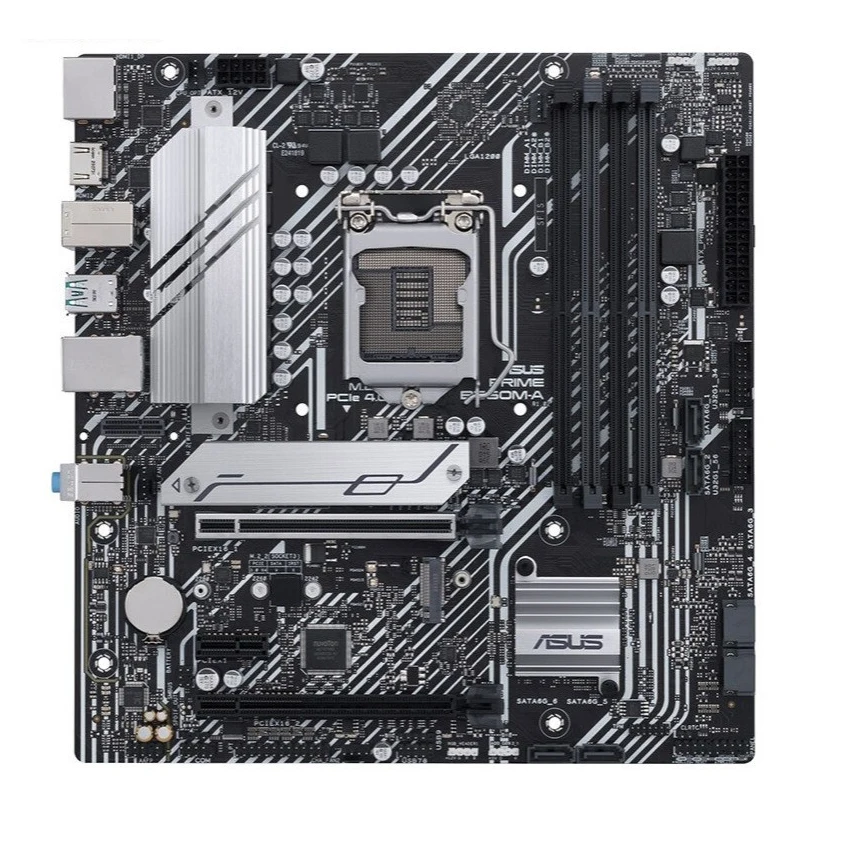

ASUS-placa base PRIME B560M-A LGA1200 compatible con PCIe 4,0, ranuras duales M.2, 8 módulos de fuente de alimentación

Intel® B560 (LGA 1200), PCIe 4,0, ranuras M.2 duales, 8 módulos de fuente de alimentación, tarjeta de red de alta velocidad Intel® 1 Gb, DisplayPort, HDMI dual, backplane USB 3,2 Gen 2 Type-C®, la ranura VM.2 Key E es adecuada para Wi-Fi, AURA SYNC, RGB programable, placa base mATX
Zócalo Intel® LGA 1200: 11ª compatible con la generación de Intel® Core™Procesador
Solución de fuente de alimentación Monster-level: 8 módulos de fuente de alimentación, inductores de alta calidad y condensadores duraderos, proporcionan una eficiencia de fuente de alimentación eficiente y estable
Diseño integral de disipación de calor: disipador de calor VRM de gran área, disipador de calor flexible M.2, disipador de calor PCH, cabezal de ventilador híbrido y control de ventilador inteligente Fan Xpert 2 +
Overclocking de memoria: admite Overclocking de memoria de hasta 5000 MHz
Tecnología de optimización de memoria ASUS OptiMem II: utiliza un enrutamiento de optimización de memoria único para mejorar la integridad de la señal, reducir las señales de interferencia, mejorar la compatibilidad de la memoria y el espacio de Overclocking
Interconexión rápida: PCIe 4,0, tarjeta de red cableada Intel® 1Gb, backplane USB 3,2 Gen 2 (Type-A & Type-C ®) y ranura E de llave de red para Wi-Fi.
CPU
Compatible con Intel® Core de 11. ª generación™/Intel® Core de 10. ª generación™, Pentium®, procesadores Celeron® que utilizan el zócalo de especificación Intel® LGA1200
Compatible con procesador Intel® 14 nm
Compatible con la tecnología Intel® Turbo Boost 2,0 y la tecnología Intel® Turbo Boost Max 3,0 **
* Por favor, visite el sitio web oficial de ASUS en el dominio. cn para la lista de soporte de procesadores Intel.
** El soporte de la tecnología Intel® Turbo Boost Max 3,0 varía según el tipo de procesador.
Conjunto chip
Conjunto de chips Intel® B560 Express
RAM
Canal de memoria: 4DDR4 (doble canal)
Admite memoria máxima: 128GB
DDR4 5000(overclock)/4800(overclock)/4600(overclock)/4400(overclock)/4266(overclock)/4000(overclock)/3733(overclock)/3600(overclock)/3466(overclock)/3333(overclock) /3200/2933/2800/2666/2400/2133 MHz sin ECC, memoria sin búfer *
Admite arquitectura de memoria de doble canal
Compatible con Intel ® Extreme Memory Profile (XMP)
Tecnología de optimización de memoria OptiMem II
* Intel® Core de 10. ª generación™Los procesadores i7/i9 admiten nativamente 2933/2800/2666/2400/2133, y otros funcionarán a la velocidad máxima de transferencia de DDR4 2666MHz.
* Los procesadores Intel® de 11. ª generación admiten nativamente 3200/2933/2800/2666/2400/2133
* Consulte el archivo. cn para obtener la memoria QVL (Lista de soporte de proveedores calificados), el soporte de frecuencia de memoria depende del tipo de CPU.
Tarjeta gráfica
2 x HDMI™2,0 **
* Las especificaciones de la tarjeta gráfica varían según el tipo de procesador.
** Procesadores Intel® de undécima/décima generación, compatibles con DisplayPort 1,4, resolución máxima 4096x2304 @ 60Hz. Para obtener información actualizada, por favor, visítenos en el sitio de los medios de comunicación.
*** Solo los procesadores Intel® de undécima generación admiten HDMI™2,0 con una resolución máxima de 4K a 60Hz, otros solo admiten HDMI™1,4 con una resolución máxima de 4K a 30Hz. Para obtener información actualizada, por favor, visítenos en el sitio de los medios de comunicación.
Ranura de expansión
Procesadores Intel® de undécima/décima generación
1 ranura PCIe 4,0/3,0x16 *
-11. ª generación de procesadores Intel® compatibles con PCIe 4,0x16
-10. ª generación de procesadores Intel® compatibles con PCIe 3,0x16
Chip Intel® B560
1 ranura PCIe 3,0x16 (compatible con modo x4) *
1 x PCIe 3,0x1 ranura
* Habilite la reasignación de memoria RST PCle para el enchufe PCle conectado al PCH para habilitar la memoria Intel® Optane
Interfaz de dispositivo de almacenamiento
Admite 2 ranuras M.2 y 6 puertos SATA de 6 Gb/s.
Procesadores Intel® de undécima generación
M.2 _ 1 ranura (clave M), admite dispositivos de almacenamiento 2242/2260/2280
-Solo los procesadores Intel® de undécima generación admiten el modo PCle 4,0x4, si se utilizan otros procesadores, el enchufe se cerrará.
Chip Intel® B560
M.2 _ 2 ranura (clave M), admite dispositivos de almacenamiento 2242/2260/2280 (admite PCIe 3,0x4 y modo SATA) *
6 puertos SATA de 6 Gb/s
* M.2 _ 2 comparte ancho de banda con SATA6G _ 2. Cuando M.2 _ 2 se ejecuta en modo SATA, SATA6G _ 2 no se apagará.
Funciones de red
Protección de seguridad de red ASUS LANGuard
Inalámbrico/Bluetooth
Solo ranura de (clave E, CNVi y PCIe)*
Interfaz USB
USB del panel trasero: un total de 6 puertos de conexión
2 x puertos USB 3,2 Gen 2 (1 x Tipo-A + 1 x USB Tipo-C®)
4 x puertos USB 2,0 (4 x Tipo-A)

Panel frontal USB: un total de 7 puertos de conexión
2 puertos USB 3,2 Gen 1, 4 puertos USB 3,2 Gen 1 expandibles
1 x Puerto USB 2,0 para expansión 2 puertos USB 2,0
1 x Puerto USB 2,0, expandible 1 puerto USB 2,0
Efecto sonoro
-Soporte: detección de interfaz de audio (detección de conector), salida independiente de múltiples fuentes (Multi-Streaming), función de intercambio de conector de audio del panel frontal (Jack-retasking)
-Admite reproducción de hasta 24 bits/192kHz
Función audio
-Divisor de audio
-Condensadores de audio japoneses de alta calidad
-Diseño en capas de canales izquierdo y derecho
* Necesita cooperar con el módulo de audio HD en el panel frontal del chasis para admitir la salida de audio envolvente de 7,1 canales.

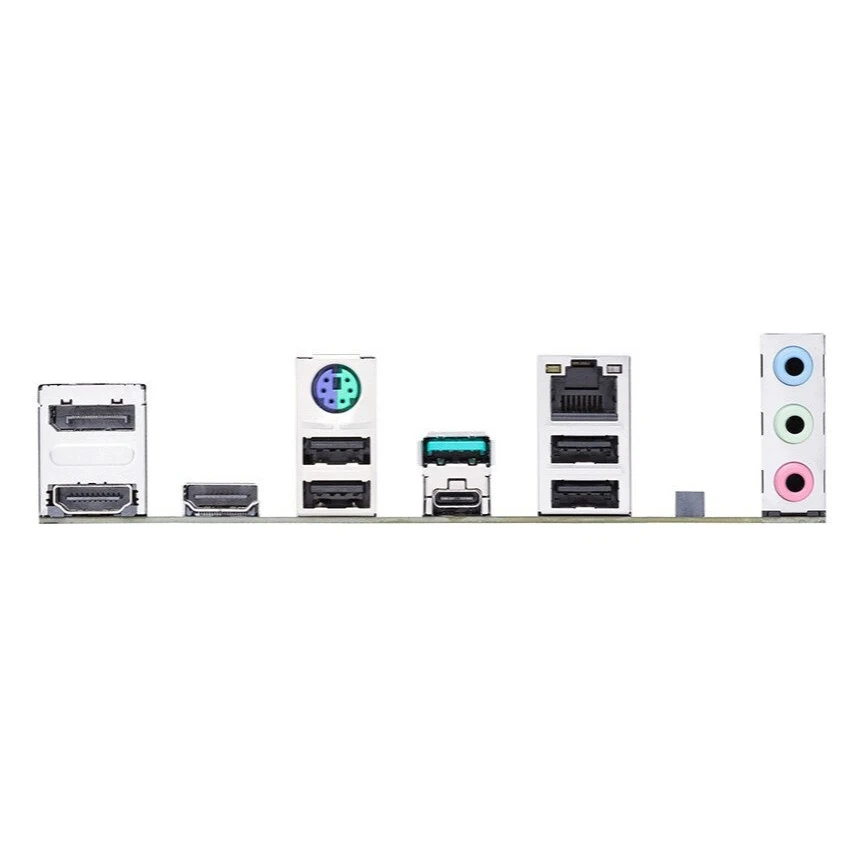

Interfaz de dispositivo de E/S del panel trasero
2 puertos USB 3,2 Gen 2 (1 x Tipo-A, 1 x USB Tipo-C®)
4 x puertos USB 2,0 (4 x Tipo-A)
1 x DisplayPort
2 x HDMI™Puerto
1 x Intel® Puerto Ethernet de 1Gb de 1Gb
1 x ranura para (tecla E)
3 x conector de audio
1 puerto para teclado/ratón PS/2
Interfaz de dispositivo de E/S integrada
Ventilador y disipación de calor relacionados
1 cabezal de ventilador de CPU de 4 pines
1 cabezal de ventilador OPT de CPU de 4 pines
Cabezal de ventilador de chasis de 2x4 pines
Fuente de alimentación relacionada
1 toma de corriente principal de 24 pines
1 toma de corriente de 8 pines + 12V
Almacenamiento relacionado
2 ranuras M.2 (llave M)
6 puertos SATA de 6 Gb/s
USB
2 puertos USB 3,2 Gen 1, expandibles 4 puertos USB 3,2 Gen1
1 puerto USB 2,0, 2 puertos USB 2,0 expandibles
1 puerto USB 2,0 se puede ampliar 1 puerto USB 2,0
Otros
2 cabezales programables de segunda generación AURA
2 cabezales AURA RGB
1 Puente transparente CMOS
1 encabezado de Puerto COM
1 cabezal de audio del panel frontal (AAFP)
1 cabezal LPT
1 cabezal de salida S/PDIF
1 x cabezal SPI TPM (14-1pin)
1 cabezal de panel de sistema de 20-3 pines compatible con la función de advertencia de apertura del chasis
Función especial
ASUS 5 Protección III
-DIGI + VRM
-Protección contra sobrecorriente de memoria mejorada
-Protectores ESD
-LANGuard
-Protección contra sobretensión
-Núcleo de SafeSlot +
-Placa BASE DE E/S de acero inoxidable ASUS
Diseño ASUS Q
-Q-DIMM
-(CPU [Rojo], DRAM [amarillo], VGA [blanco], dispositivo de arranque [amarillo verde])
-Ranura Q
Soluciones térmicas ASUS
-Disipador de calor M.2 flexible
-Diseño de disipador térmico VRM
Sincronización AURA
-Cabecera AURA RGB
-El encabezado ARGB programable de segunda generación
Función de software
Software único ASUS
Caja armería
-Creador AURA
-Sincronización AURA
AI Suite 3
-Aplicaciones de rendimiento y ahorro de energía
TurboV EVO
EPU
Digi + VRM
Ventilador Xpert 2 +
-Actualización EZ
ASUS
Cargador AI
Herramientas DAEMON
Software antivirus Norton (versión de prueba gratuita)
WinRAR
UEFI BIOS
ASUS EZ DIY
-ASUS CrashFree BIOS 3
-ASUS EZ Flash 3
-Modo ASUS UEFI BIOS EZ
Características BIOS
128 Mb Flash ROM, UEFI AMI BIOS

Función de gestión
WOL por PME, PXE

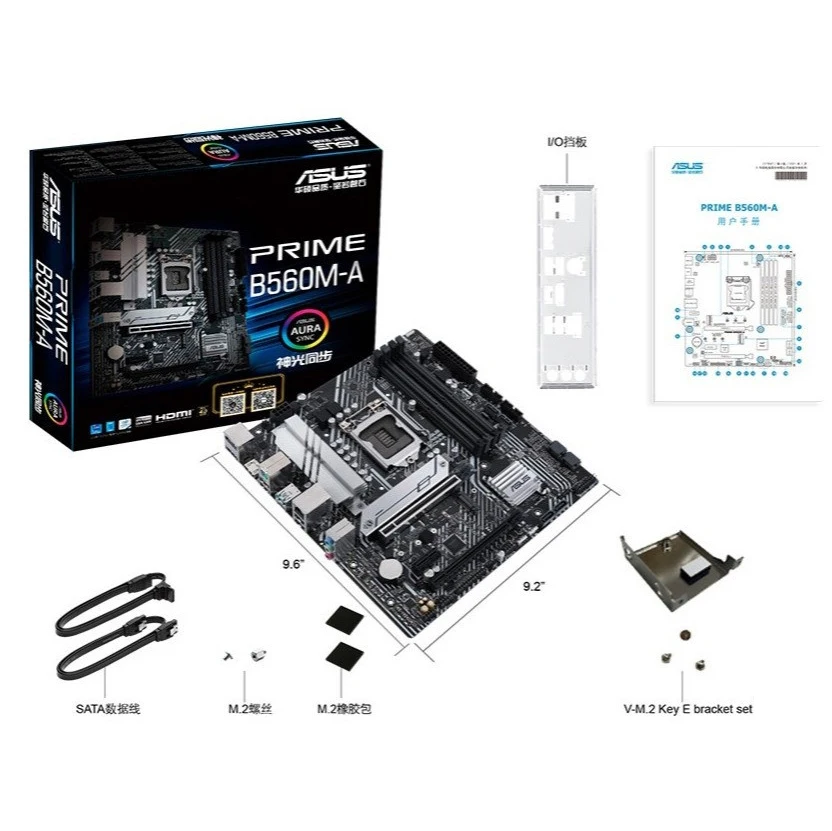

Contenido del paquete
Cable
2 x cable SATA 6 Gb/s
Otros
1 x bolsa de cojín de goma M.2
1 x Paquete de tornillos M.2 SSD
1 x kit de soporte vertical M.2 Key E
CD de aplicación
1 disco DVD compatible
Documentos relacionados
1 manual de usuario
Soporte sistema operativo
Windows 10 64 bits
Tamaño de la placa base
Tipo microATX
24,4 cm x 23,4 cm
