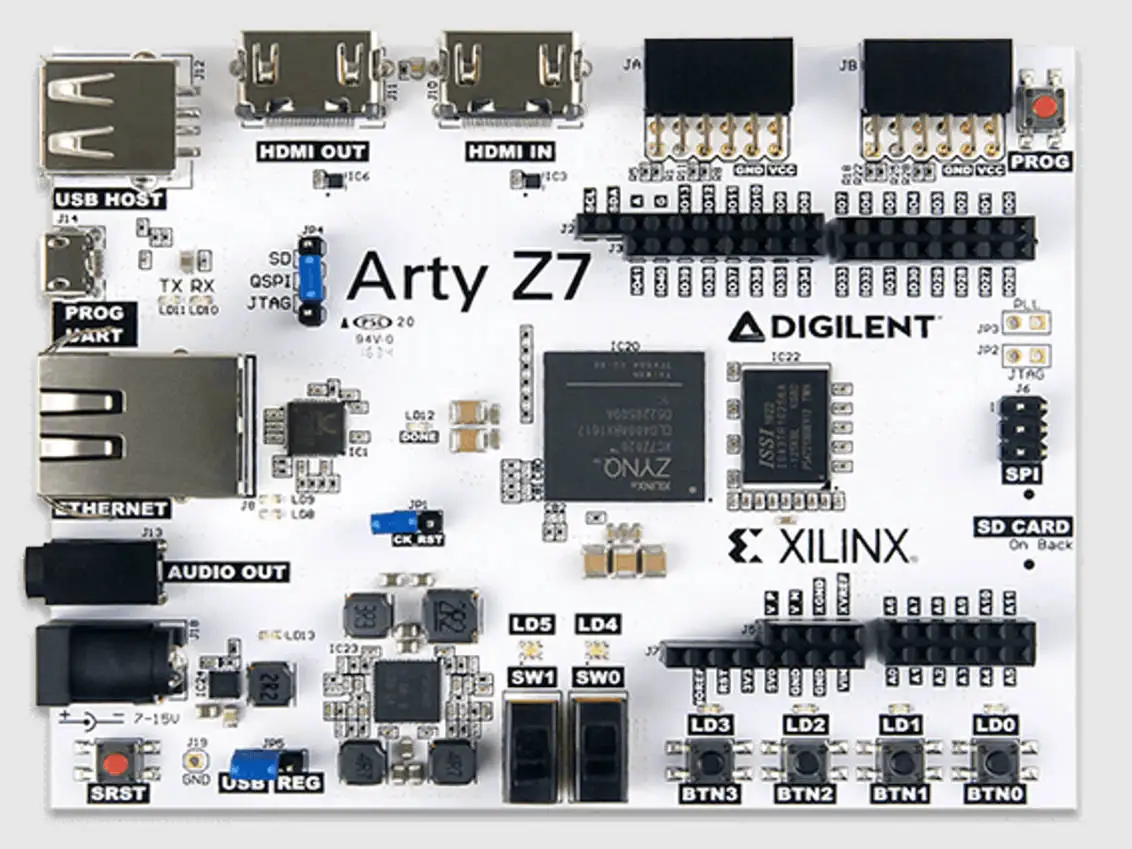

La familia Arty de placas Digilent FPGA/SoC fue diseñada teniendo en cuenta la versatilidad y flexibilidad. Con Arduino universalmente popular™Encabezados y múltiples Pmod™Puertos, un Arty será la placa FPGA/SoC más adaptable en su caja de herramientas.
El Arty Z7 es una plataforma de desarrollo lista para usar diseñada en torno a la familia Xilinx Zynq®-7000 System-on-a-chip (SoC). La familia Zynq®-7000 SoC integra la capacidad de programación de software de un procesador basado en ARM® con la capacidad de programación de hardware de un FPGA, lo que permite el análisis clave y la aceleración de hardware al tiempo que integra CPU, DSP, ASSP, y funcionalidad de señal mixta en un solo dispositivo.
La Arty Z7 es compatible con Vivado Design Suite de Xilinx, incluida la versión gratuita WebPACK. El SDSoC™El entorno de desarrollo proporciona una experiencia de desarrollo de aplicaciones C/C ++/OpenCL integrada familiar para la implementación heterogénea de Zynq® SoC.
Hay dos variantes del Arty Z7: el Arty Z7 cuenta con el XC7Z010-1CLG400C, y el Arty con el más grande, el más grande, y el más grande, el Arty, el Arty, la Arty, la Z7, la Z7, la Z7, la, la
Si su solicitud no requiere el sistema de procesamiento de un SoC, el , O Pueden ser mejores opciones.
Las guías y demostraciones están disponibles para ayudarte a comenzar rápidamente con Arty Z7. Estos se pueden encontrar a través de Materiales de apoyo Pestaña.
Arty, para mujer,
Arty, para mujer,
Pieza FPGA
XC7Z010-1CLG400C
XC7Z020-1CLG400C
Células lógicas
28,000
85,000
Rebanadas DSP
80
220
Bloque RAM (Mbits)
2.1
4.9
- Procesador ZYNQ
- Procesador dual-core de 650MHz, de doble núcleo, de
- Controlador de memoria DDR3 con 8 canales DMA y 4 puertos esclavos AXI3 de alto rendimiento
- Controladores periféricos de gran ancho de banda: 1G Ethernet, USB 2,0, SDIO
- Controlador periférico de bajo ancho de banda: SPI, UART, CAN, I2C
- No
- Lógica programable equivalente a la FPGA DE LA Artix-7
- Memoria
- DDR3 de 512 MB con un bus de 16 bits a 525 MHz (1050 MT/s)
- Flash Quad-SPI de 16MB con programación de fábrica de 48 bits, único en todo el mundo, con una velocidad de 30/™Identificador compatible
Debido a las restricciones de la cadena de suministro, el SPI Flash ha sido reemplazado por el Winbond W25Q128JV a partir de la revisión D.0. Esta parte no es funcionalmente equivalente a las piezas utilizadas en revisiones anteriores, pero la programación flash a través de Vivado y el modo de arranque QSPI no se ven afectados. Se puede encontrar más información en el documento "Aviso de cambio de producto-Memoria Flash", que se puede encontrar en el Centro DE RECURSOS Arty Z7, disponible a través de la Soporte Pestaña.
- Ranura microSD
- Potencia
- Alimentado por USB o cualquier fuente de alimentación externa de 7V-15V
- USB y Ethernet
- Gigabit Ethernet PHY
Debido a la obsolescencia, El Realtek RTL8211E ha sido reemplazado por el Realtek RTL8211F a partir de la revisión D.0. Estas partes no son funcionalmente equivalentes, pero las capacidades del puerto Ethernet no se ven afectadas. Se puede encontrar más información en el documento "Aviso de cambio de producto-Ethernet PHY", que se puede encontrar en el Centro DE RECURSOS Arty Z7, disponible a través de la Soporte Pestaña.
- Circuito de programación,
- Puente USB-UART
- USB OTG PHY (solo admite host)
- Audio y vídeo
- Puerto disipador HDMI (entrada)
- Puerto de fuente HDMI (salida)
- Salida de audio mono impulsada por PWM con conector de 3,5mm
- Interruptores, pulsadores y LED
- 4 pulsadores
- 2 Interruptores deslizantes
- 4 LEDs
- 2 LEDs RGB
- Conectores de expansión
- Dos puertos Pmod estándar
- 16 E/S FPGA totales
- Conector de escudo Arduino/chipKIT
- Hasta 49 FPGA Digital I/O PARA EL Z7-20 y 26 FPGA Digital I/O PARA EL Z7-10
- 6 entradas analógicas de un solo extremo 0-3,3 V a XADC
- 4 entradas analógicas diferenciales de 0-1,0 V a XADC
