Descripción

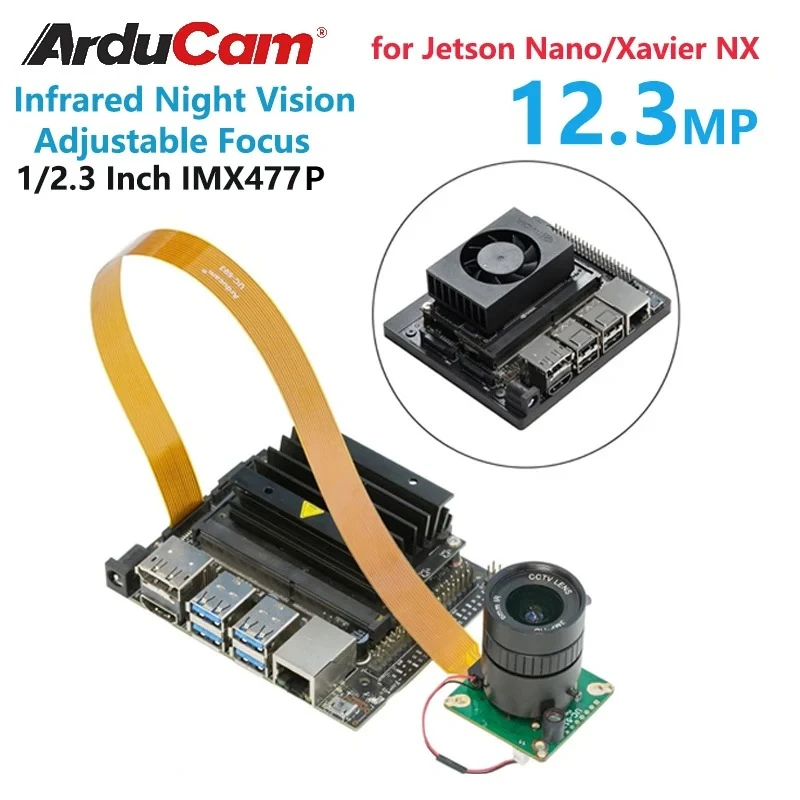

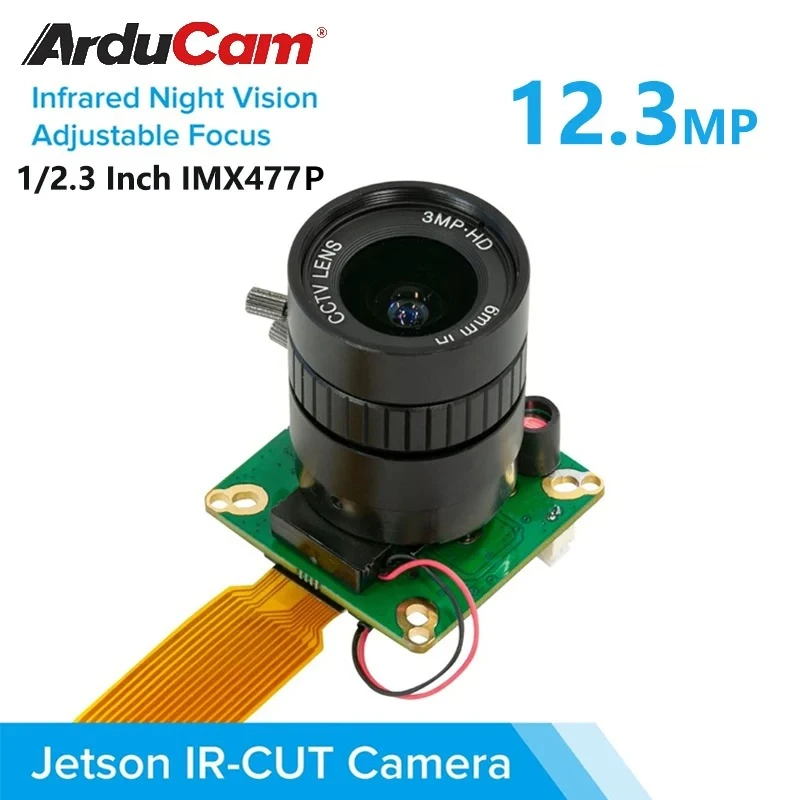

Para que el módulo de cámara de alta calidad funcione en aplicaciones con límites de tamaño y peso, Arducam acaba de lanzar este módulo de cámara de tamaño pequeño para Jetson Nano/Xavier NX.Es totalmente compatible con el tamaño del módulo Raspberry Pi V2, una placa de cámara IMX477P de 24 mm x 25 mm y una lente con montura M12 de baja distorsión.Los clientes pueden utilizar este módulo de cámara en Jetson Nano/Xavier NX de forma nativa con funciones de hardware ISP.
Actualmente, NVIDIA oficial ha lanzado la placa desarrolladora NVIDIA Jetson Orin de la serie.Sobre nuestra base, también hemos adaptado la cámara al núcleo NVIDIA Jetson Orin.
️ CONDUCTOR DE CÁMARA KERNEL UTILIZADO
Esta cámara depende de los controladores de kernel para funcionar: una versión de kernel y un controlador de cámara.
Las versiones anteriores a JetPack 4.3 (L4T 32.3.1) no son compatibles.
Arriba o desactivar su sistema operativo conduce a un bulto de núcleo y deberá reinstalar un controlador correspondiente.
Las actualizaciones futuras de JetPack/nueles requieren futuros conductores.Cuando eso suceda, permítanos algo de tiempo para procesarlo.Y si no lo ve liberado a tiempo, recuérdenos amablemente.
️ NOTA EN LA PLATAFORMA SOBRE
Esta cámara se lanza para placas oficiales Jetson Nano/Xavier NX de forma predeterminada y no es compatible con otras placas de terceros.
Especificación
Cámara
– Sensor: IMX477P
– Formato óptico: 1/2,3 ′′ (diagonal 7,857 mm)
– Resolución: 4056(H) x 3040(V) 12,3MP
– Tamaño de píxeles: 1,55 um x 1,55 um

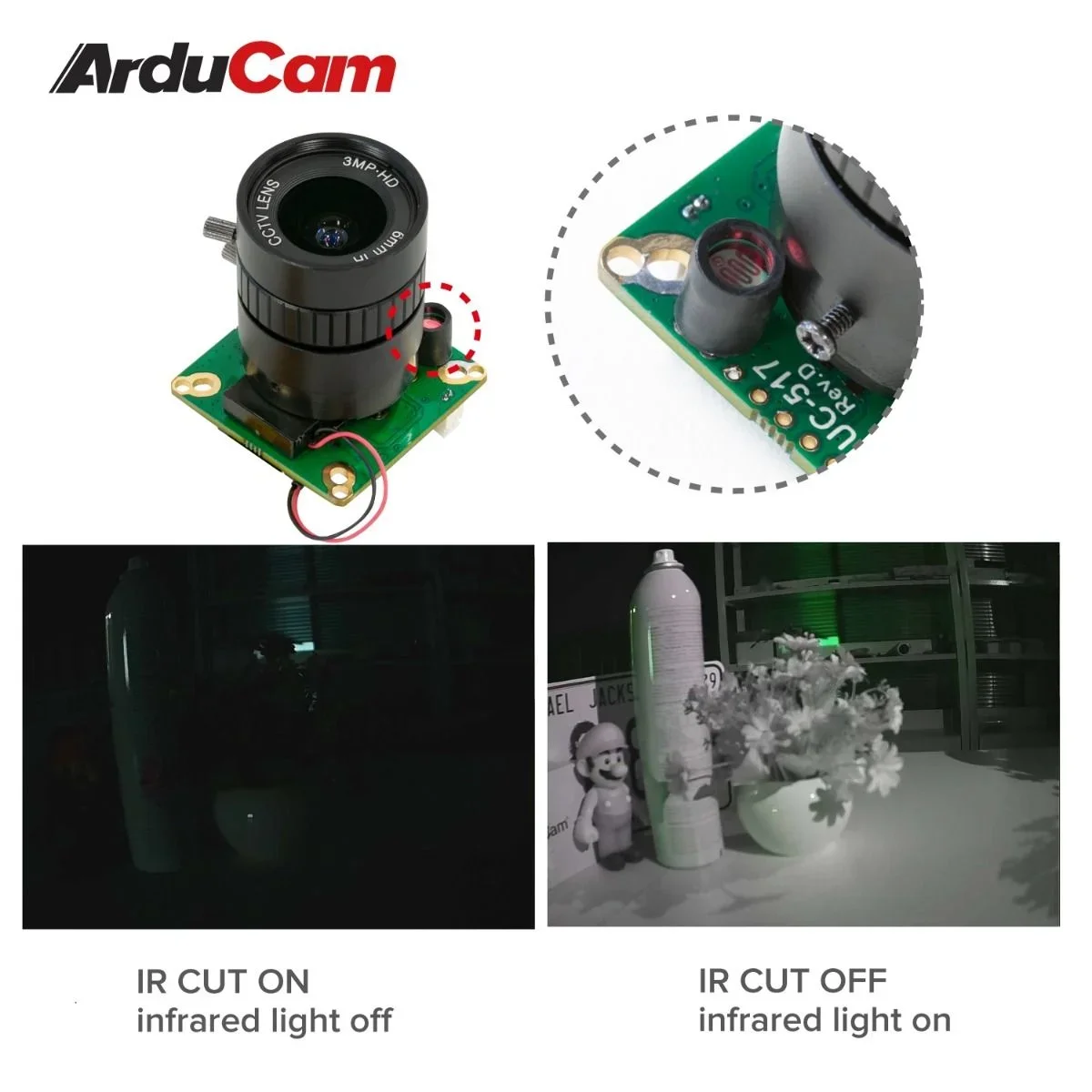

– Sensibilidad IR: Sensibilidad IR: filtro de corte IR motorizado integrado, compatible con visión diurna y nocturna
– Interfaz: MIPI CSI-2 de 4 carriles
– Montura de lente predeterminada: montura CS
– Velocidad de fotogramas: 4032x3040@30fps, 3840x2160@30fps, [email protected] a que el hardware Jetson Xavier NX/Nano solo admite codificación 4K@30fps h.264/h.265, no puede usarlo para 4K@60fps.
Lente
– Formato: 1/2,3 pulgadas
– Distancia focal: 6 mm
– Apertura (F): Máx.F1.2
– Campo de visión (FOV): 65° (H)
– Montaje: Montaje CS
– Distancia focal trasera: 7,53 mm
– MOD: 0,2 m
– Dimensión: Φ30×31mm
– Peso: 53 g
Especificaciones del producto

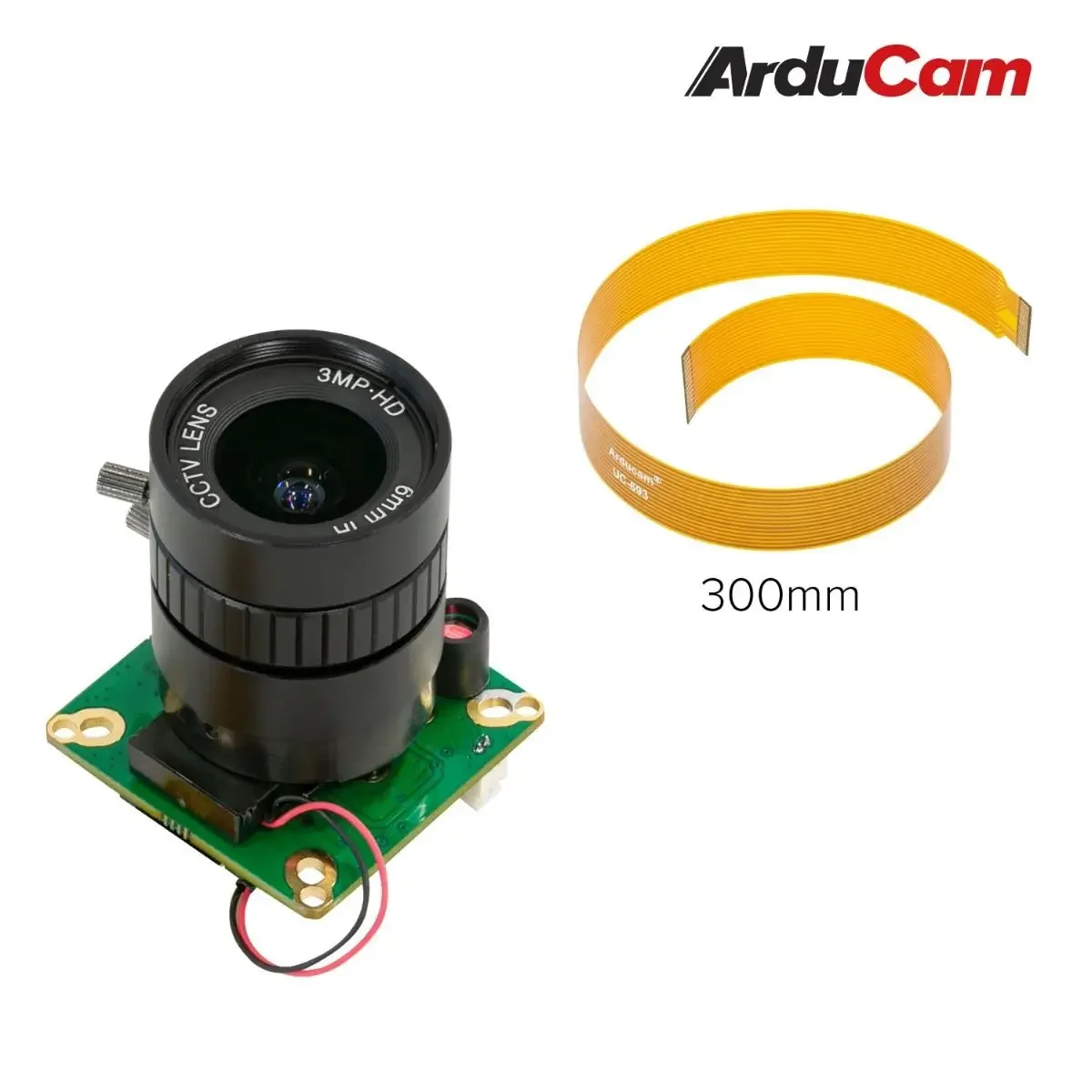

1 módulo de cámara IR-CUT IMX477P de 12,3 MP.
1 lente de cámara con montura CS de distancia focal de 6 mm.
1 Uds. Cable de cámara de 300mm/12 pulgadas de 15 pines a 22 pines para la serie pi A&B
Opciones de lentes
SKU
LN059
LN036
LN058
LN024
LN053
LN033
LN069
LN064
LN056
LN031
Número de pieza
M17350H08
M2025ZM02
M231250H03
M2306ZM13
M23390H08
M23356H09
M23270H10
M23325H12
M23272M14
M25156H18
Formato óptico
1/2.3'
1/2.3'
1/2.3''
1/2.3''
1/2.3''
1/2.3''
1/2.3"
1/2.3''
1/2.3''
1/2.3'
EFL (mm)
35.00
25.00
12.50
6.00
3.90
3.56
2.70
3.25
2.27
1.56
BFL (mm)
5.50
5.20
2.11
7.56
4.49
5.92
4.97
4.10
3.01
4.30
Construcción
5G
6 gramos
6G+IR
6G+IR
6G+IR
4G3P+IR
5G2P+IR
7G+IR
8G+IR
6G+IR
F/NO
3.0
2.0
2.35
2.0
2.8
2.5
2.8
2.2
2.5
2.0
HFOV en cámara de 1/2,3''
8°
20°
30°
50°
75°
90°
100°
120°
140°
180°
Filtro IR
Sin filtro IR
Sin filtro IR
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
MOD
0,35 m
0,20 m
0,30 m
0,30 m
0,30 m
0,20 m
0,30 m
0,30 m
0,20 m
0,20 m
Tamaño (mm)
22x 29,3
17x21
14x2,72
16x 16,41
14x18,67
14x 16,3
16x 18,43
17x 19
17,2x 22
20x 17,3
NOTA:El kit de lentes M12 para el módulo de cámara HQ IMX477, verifique que se incluyen lentes LK003.
Paquete que incluye
1 módulo de cámara en color IMX477P de 12,3 MP.
1 lente de cámara con montura M12 de distancia focal de 3,9 mm.
1 cable de cámara de 150 mm/12 pulgadas de 15 pines a 22 pines.
Recursos adicionales:
Documentación Arducam: cámara de alta calidad para Jetson
Dibujo 3D: mini cámara de alta calidad para Jetson
Blog - Módulo de cámara IMX477P de tamaño RPI-CAM-V2 para Jetson
Hoja de datos
Dibujo 3D_ Caso
Cómo utilizar la cámara en NVIDIA Jetson Orin NX/AGX Orin
