Descripción del artículo:
Nota:
El módulo de la cámara es el sensor RAW que no incluye el ISP (procesamiento de señal de imagen) en el chip del sensor de imagen, por lo que solo admite exposición manual, balance de blancos manual y configuración de ganancia manual.
Características:
Formato óptico
1/2,3 pulgadas (4:3)
Píxeles activos
4912 alto x 3684 V
Tamaño de píxeles
1,25 um x 1,25 um
Conjunto de filtros de color
Patrón RGB Bayer
Resolución ADC
12 bits, en chip
Responsabilidad
0,62 V/lux-seg (545 nm)
Rango dinámico
65,8 dB
SNRMAX
36,3 dB
Interfaz de salida
MIPI de 4 vías
Frecuencia de fotogramas
4:3 – 18 Mp de resolución completa a 15 fps (MIPI-4L)
16:9 – 14 Mp a 20 fps (MIPI-4L)
16:9 – 8 Mp a 30 fps (MIPI-4L)
16:9 – Full HD + 27,5% EIS a 60 fps
16:9 – Full HD a 120 fps
Campo de visión (FOV)
75° (H)
Lente
Lente M12 de baja distorsión (número de pieza: )
Sensible a los infrarrojos
Filtro IR integrado de 650 nm, solo luz visible
Aplicación:
Cámaras de vídeo digitales
Cámaras fijas digitales
Cámara industrial
Cámara médica
Cámara de microscopía
Cámara UAV
Opciones de lentes
SKU
Número de pieza
M17350H08
M2025ZM02
M231250H03
M2306ZM13
M23390H08
M23356H09
M23270H10
M23325H12
M23272M14
M25156H18
Formato óptico
1/2.3'
1/2.3'
1/2.3''
1/2.3''
1/2.3''
1/2.3''
1/2.3”
1/2.3''
1/2.3''
1/2.3'
EFL (mm)
35.00
25.00
12.50
6.00
3.90
3.56
2.70
3.25
2.27
1.56
BFL (mm)
5.50
5.20
2.11
7.56
4.49
5.92
4.97
4.10
3.01
4.30
Construcción
5G
6 gramos
6G+IR
6G+IR
6G+IR
4G3P+IR
5G2P+IR
7G+IR
8G+IR
6G+IR
F/NO
3.0
2.0
2.35
2.0
2.8
2.5
2.8
2.2
2.5
2.0
HFOV en cámara de 1/2,3''
8°
20°
30°
50°
75°
90°
100°
120°
140°
180°
Filtro IR
Sin filtro IR
Sin filtro IR
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
Filtro IR 650
MOD
0,35 m
0,20 m
0,30 m
0,30 m
0,30 m
0,20 m
0,30 m
0,30 m
0,20 m
0,20 m
Tamaño (mm)
22x 29,3
17x21
14x2,72
16x 16,41
14x18,67
14x 16,3
16x 18,43
17x 19
17,2x 22
20x 17,3
NOTA:El kit de lentes M12 para el módulo de cámara IMX477 HQ, verifique , Se incluyen 6 lentes.

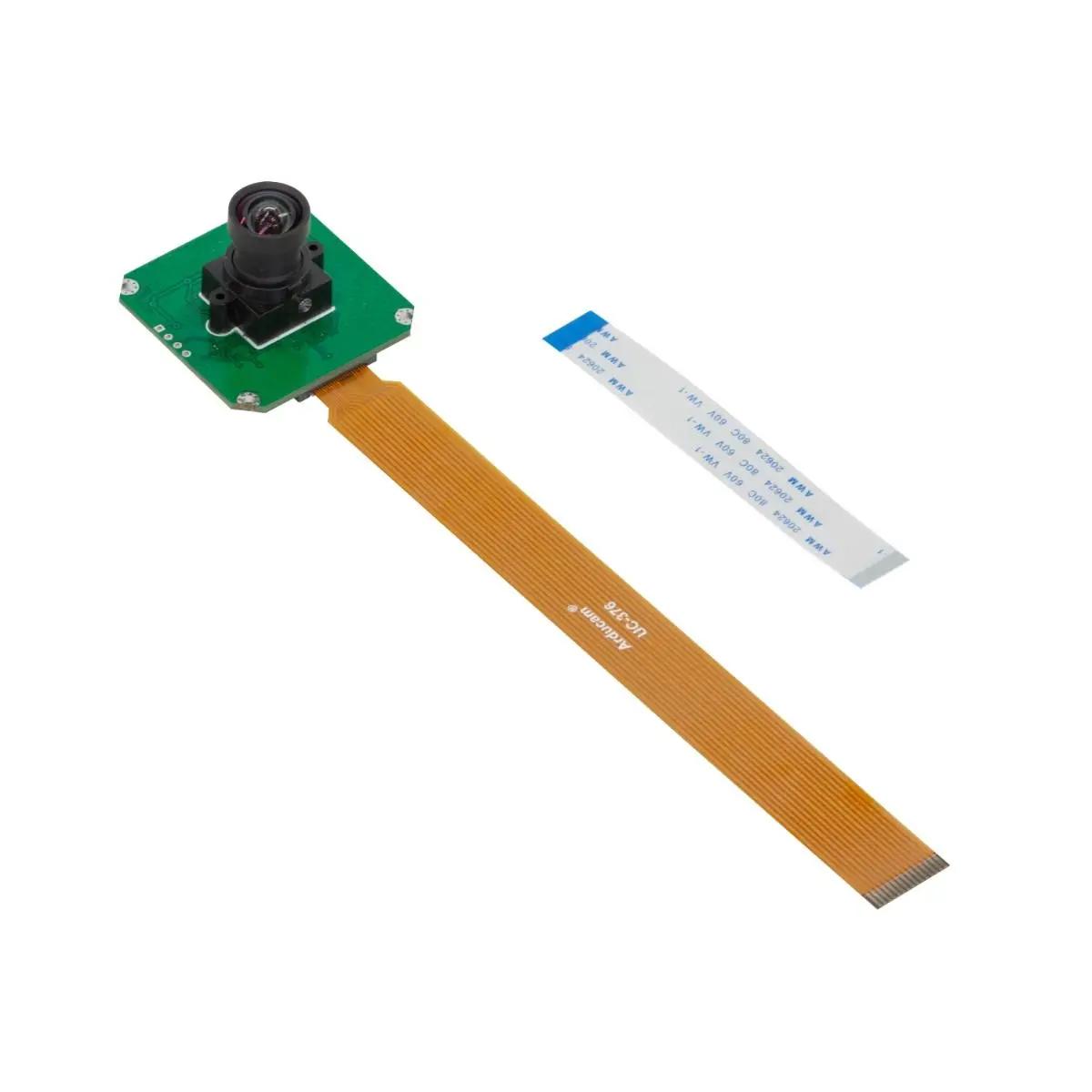

El paquete incluye:

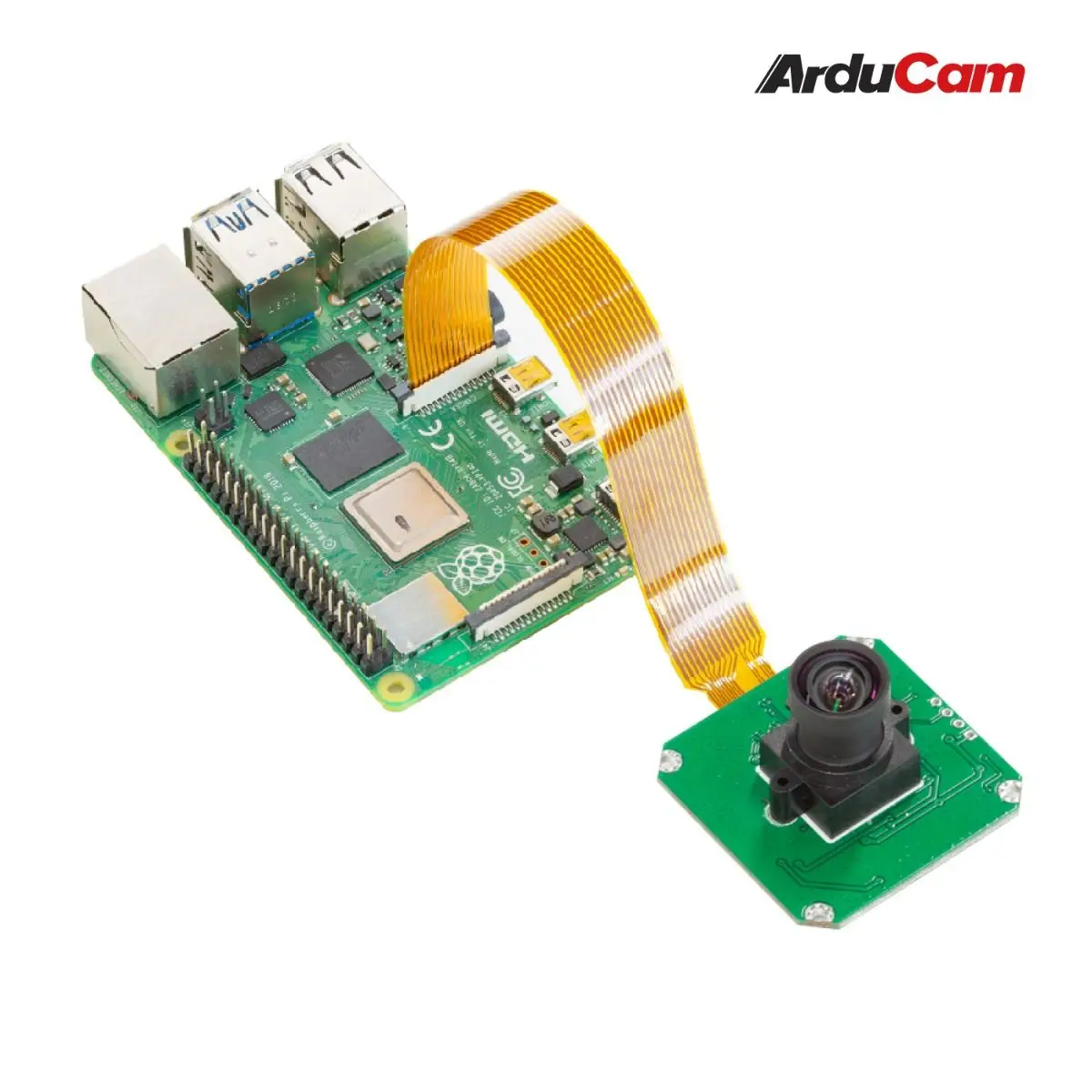

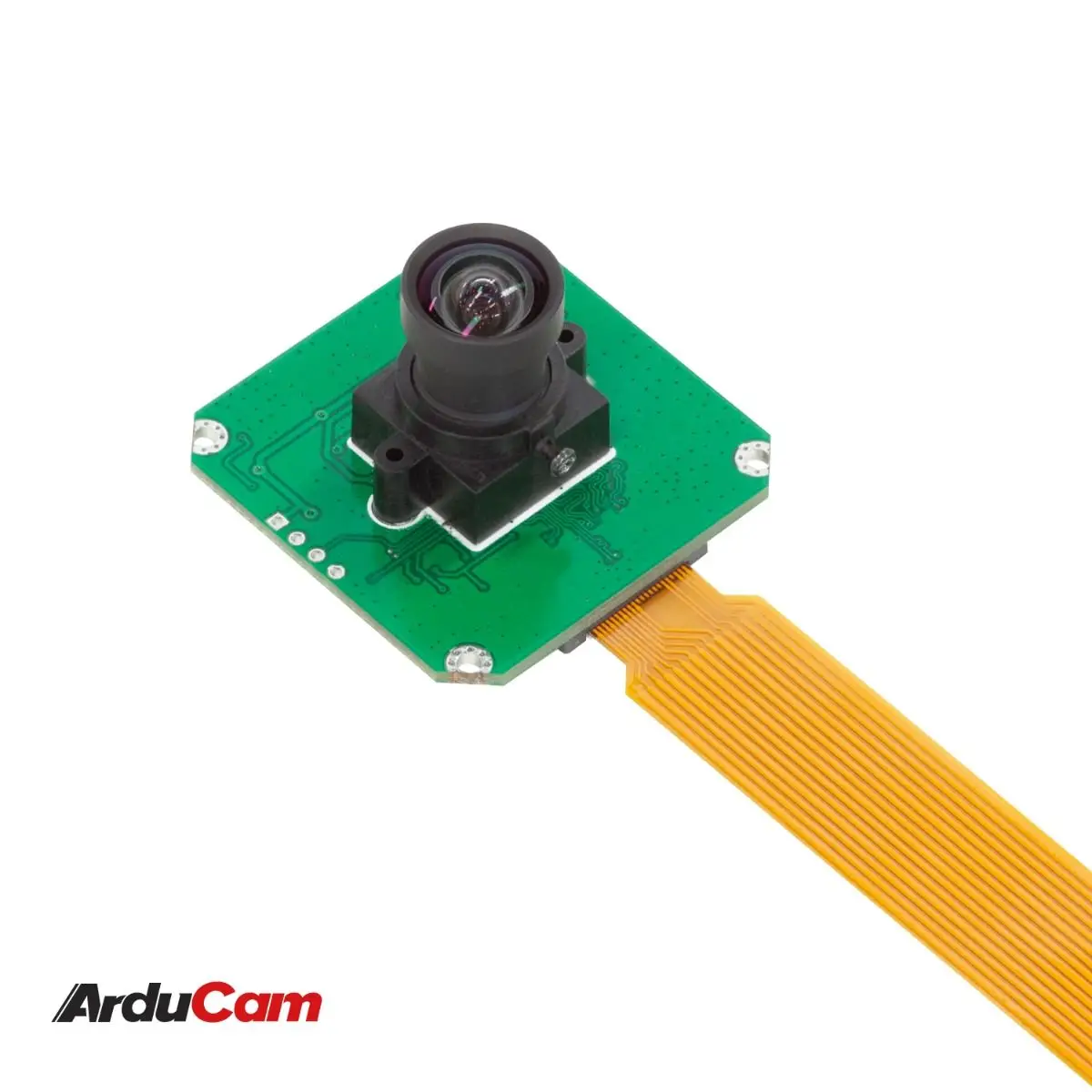

1 módulo de cámara en color Arducam CMOS AR1820HS 1/2,3 pulgadas y 18 MP.
1 cable FPC de 80 mm y 22 pines.
1 cable FPC de 150 mm y 15 pines a 22 pines.
