Introducción

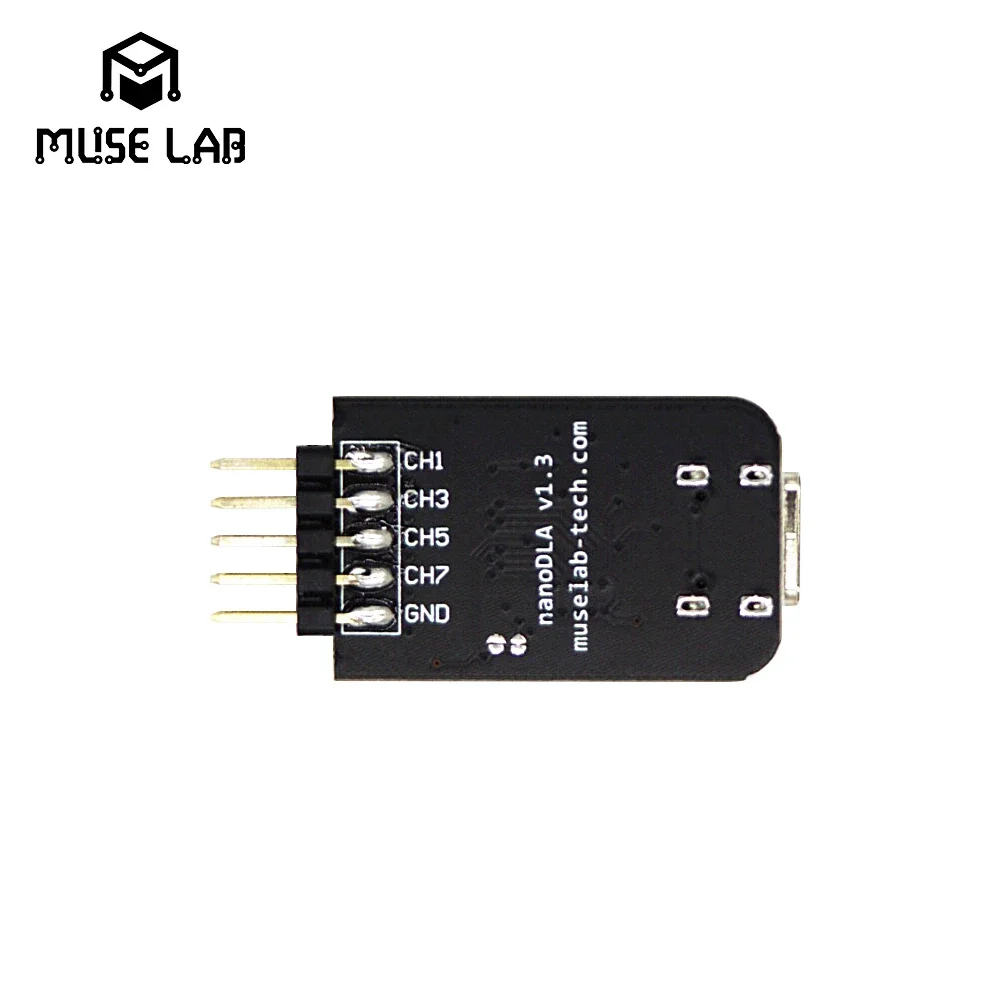

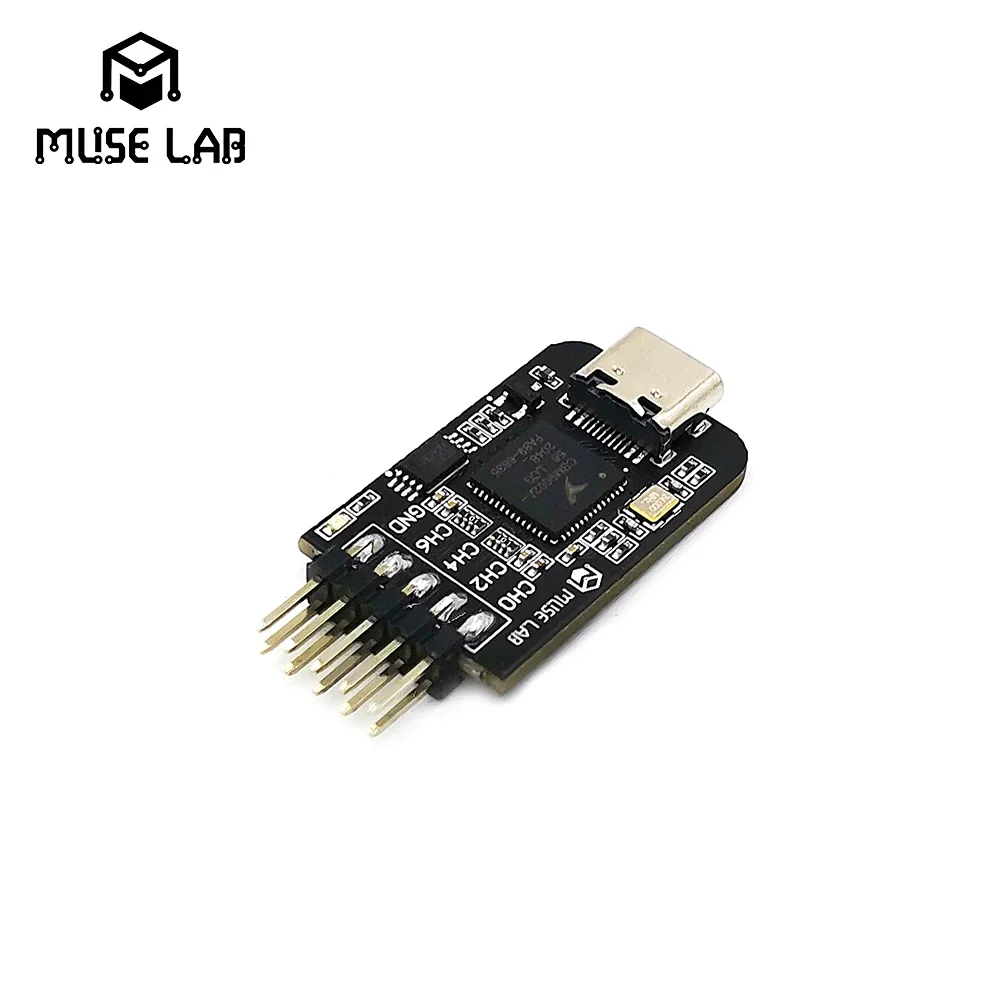

TYPE-C nanoDLA es un analizador lógico de código abierto de hardware y software desarrollado y producido por Muse Lab.Tiene una apariencia exquisita y compacta con funciones ricas.Admite una frecuencia de muestreo de hasta 24 Mhz y más de 100 tipos de análisis de protocolos.8 canales pueden muestrear datos simultáneamente.La eficiencia podría mejorar enormemente en escenarios como la ubicación de problemas, sistemas complejos con múltiples componentes, análisis de tiempos y análisis de rendimiento.
Características y especificaciones
● Hardware de código abierto, proporciona esquema de hardware
● Software de código abierto:
1.proporcione el código fuente para compilar el firmware usted mismo
2. Utilice PulseView de código abierto como software de PC para analizar datos de muestreo, que son ricos en funciones y fáciles de usar, admiten más de 100 tipos de análisis de protocolo
● Admite una frecuencia de muestreo de hasta 24 Mhz y 8 canales pueden muestrear datos simultáneamente
● Admite nivel lógico de entrada [-0,5v,5,25v].El nivel bajo es [-0,5v, 0,8v], el nivel alto es [2v, 5,25v]
● Admite sistema operativo como Windows, Linux, Mac, Android
● Tamaño pequeño: 3,9 cm * 2,0 cm
Instalación de software
●Instalar PulseView

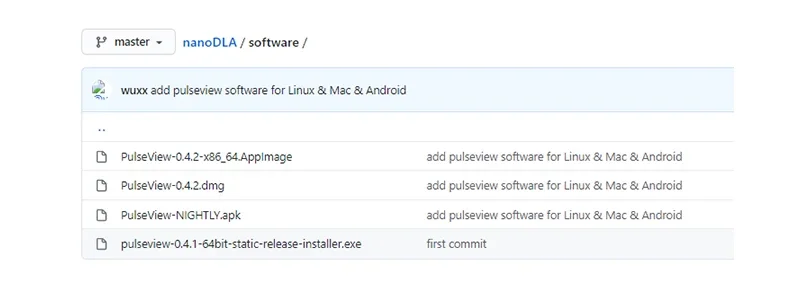

Descargue el paquete de instalación desdehttps://github.com/wuxx/nanoDLA/tree/master/software y haga doble clic en el paquete de instalación para instalar
●Instalar el controlador
1. Conecte nanoDLA al puerto USB de la PC.nanoDLA será reconocido como otro dispositivo en el administrador de dispositivos

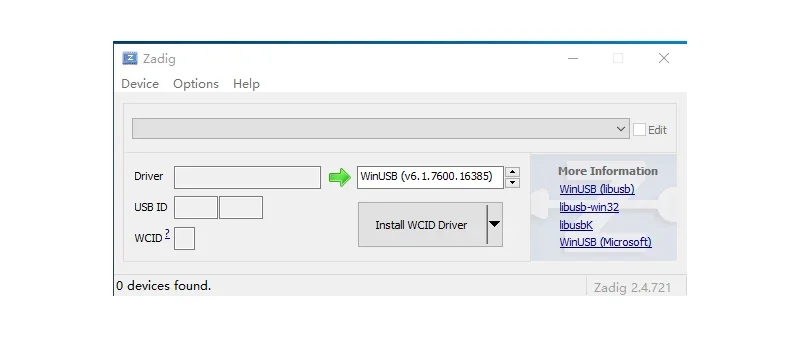

2.Busque "Z zpute" en el menú de inicio de la PC y luego ábralo.

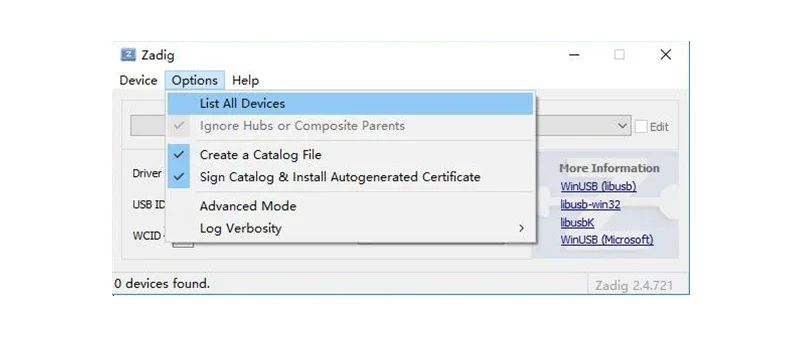

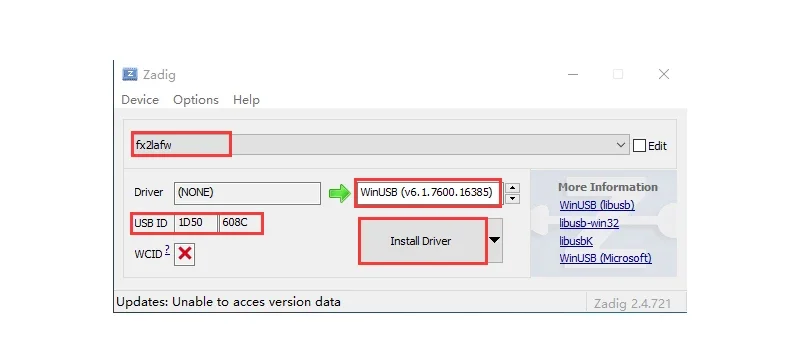

3.Haga clic en "Opciones" y active "Ensista todos los dispositivos".Elija el dispositivo llamado “fx2lafw”, cuyo ID USB es 1D50:608C y seleccione “WinUSB” en la manta del conductor.Luego haga clic en el botón "Instalar controlador".

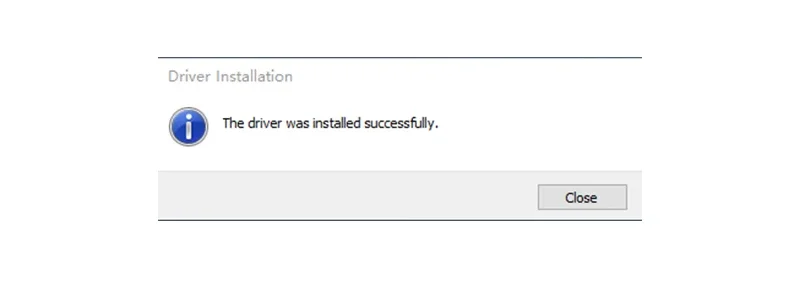

Cuando el controlador se instale correctamente, habrá una alerta como se muestra a continuación,

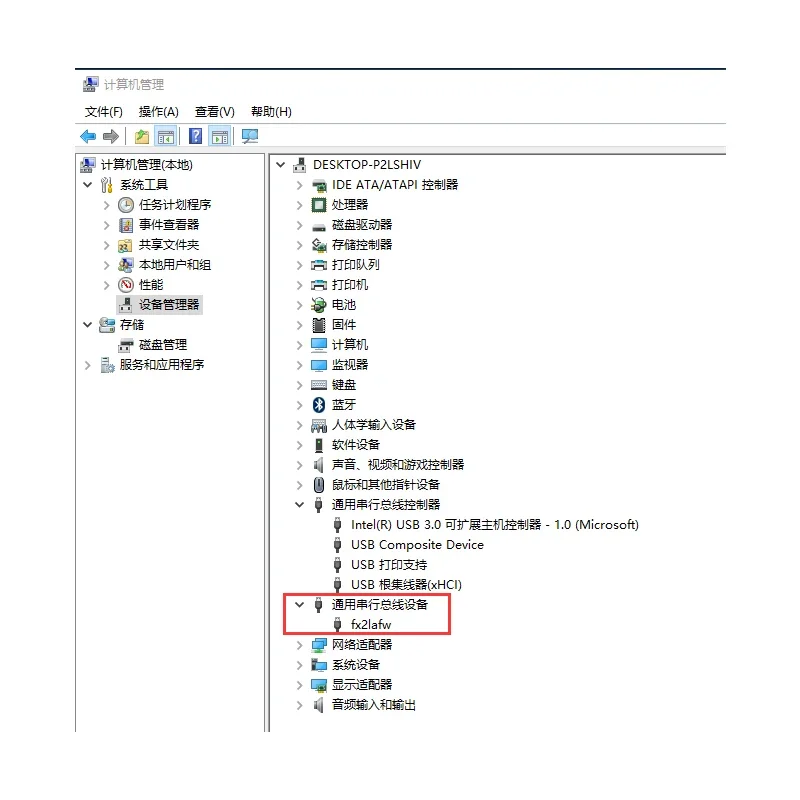

4. Después de finalizar la instalación del controlador, nanoDLA se reconocerá como un dispositivo USB en el administrador de dispositivos.
Cómo utilizar

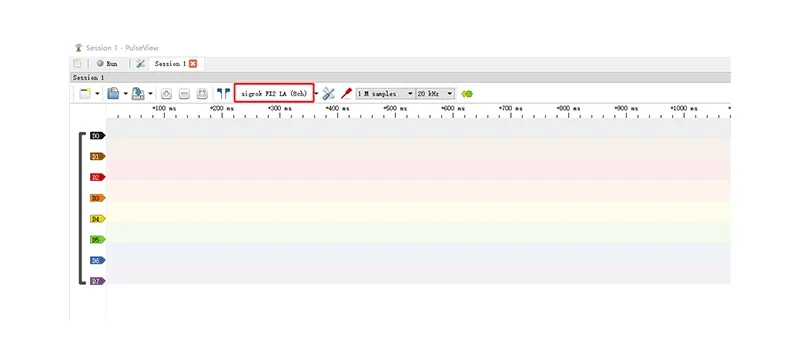

1. Conecte nanoDLA al puerto USB de la PC y abra el software PulseView
2.Configure canales y frecuencia de muestreo, haga clic en el botón "Executar" en la esquina superior izquierda para muestrear datos
3.Después de muestrear las señales, puede utilizar el decodificador para decodificarlas.Tomemos como ejemplo los datos muestreados UART.Haga clic en el menú del decodificador y seleccione el protocolo UART, luego configure los parámetros UART como canales, velocidad en baudios, bits de datos y tipo de paridad.Posteriormente, se decodificarán los datos muestreados.
Documentación
● Manual de usuario:https://github.com/wuxx/nanoDLA/blob/master/README.md
● Software:https://github.com/wuxx/nanoDLA/tree/master/software
Lista de envío
● Kit 1: analizador lógico nanoDLA * 1
● Kit 2: analizador lógico nanoDLA * 1 + gancho de prueba * 10

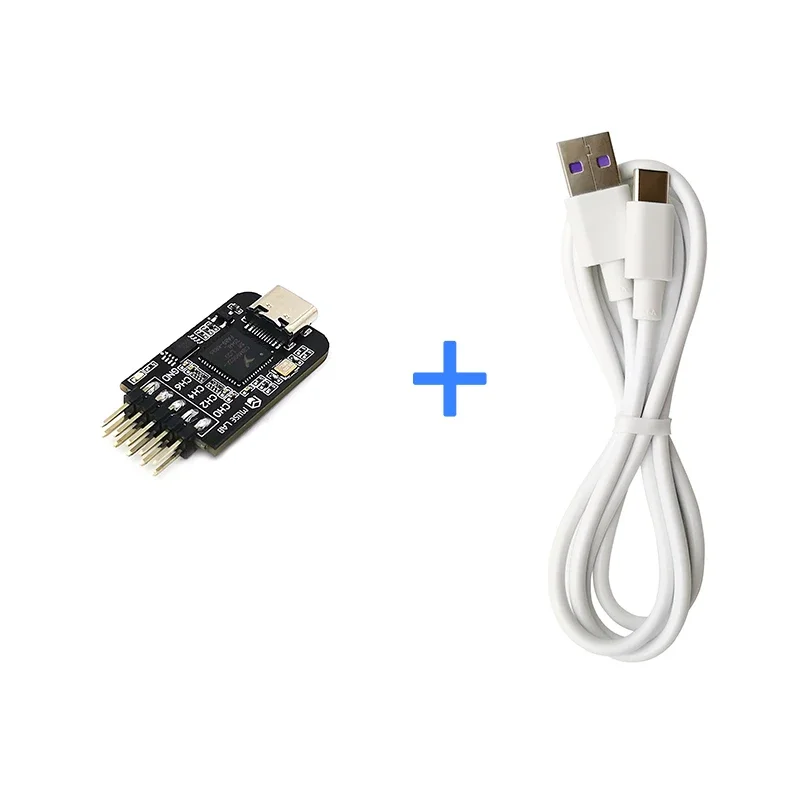

● Kit 3: analizador lógico nanoDLA * 1 + cable TYPE-C de 1 metro * 1
● Kit 4: analizador lógico nanoDLA * 1 + gancho de prueba * 10 + cable TYPE-C de 1 metro * 1
