Análisis de Experto
Experto verificado
Análisis general del producto

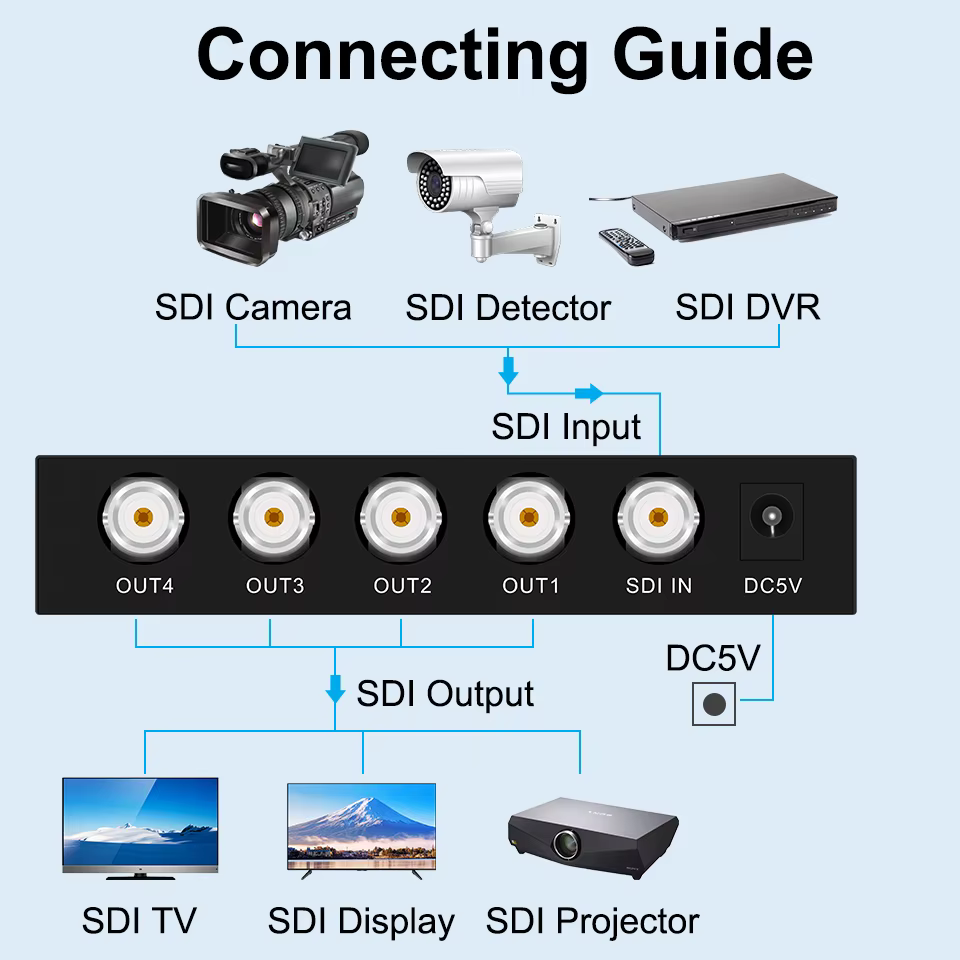

Soy testigo directo de cómo una distribución fiable de señal SDI puede marcar la diferencia en un rodaje o en una sala de edición. Este Amplificador de distribución 1x4 SDI de wiistar ofrece una solución clara: tomar una única entrada SDI y distribuirla a cuatro salidas simultáneas, manteniendo la integridad de la señal para SD-SDI, HD-SDI y 3G-SDI. Su promesa de plug and play y detección automática encaja con flujos de trabajo profesionales donde la rapidez y la fiabilidad son primordiales. En la práctica, la instalación fue inmediata: conectas la cámara, conectas cuatro monitores o proyectores, y la distribución empieza a funcionar sin ajustes. Los indicadores LED azul y rojo proporcionan una lectura rápida del estado de las entradas, lo que simplifica la verificación en sets con múltiples cámaras y monitores.
Calidad de construcción y materiales

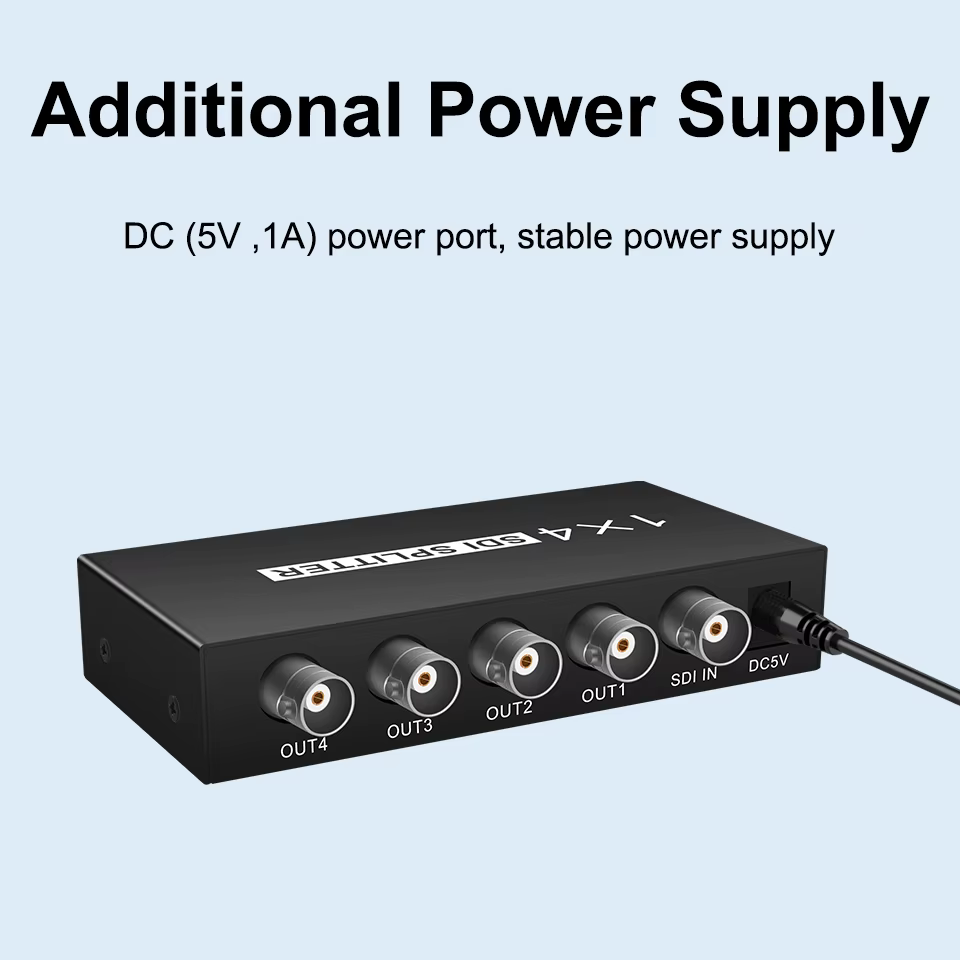

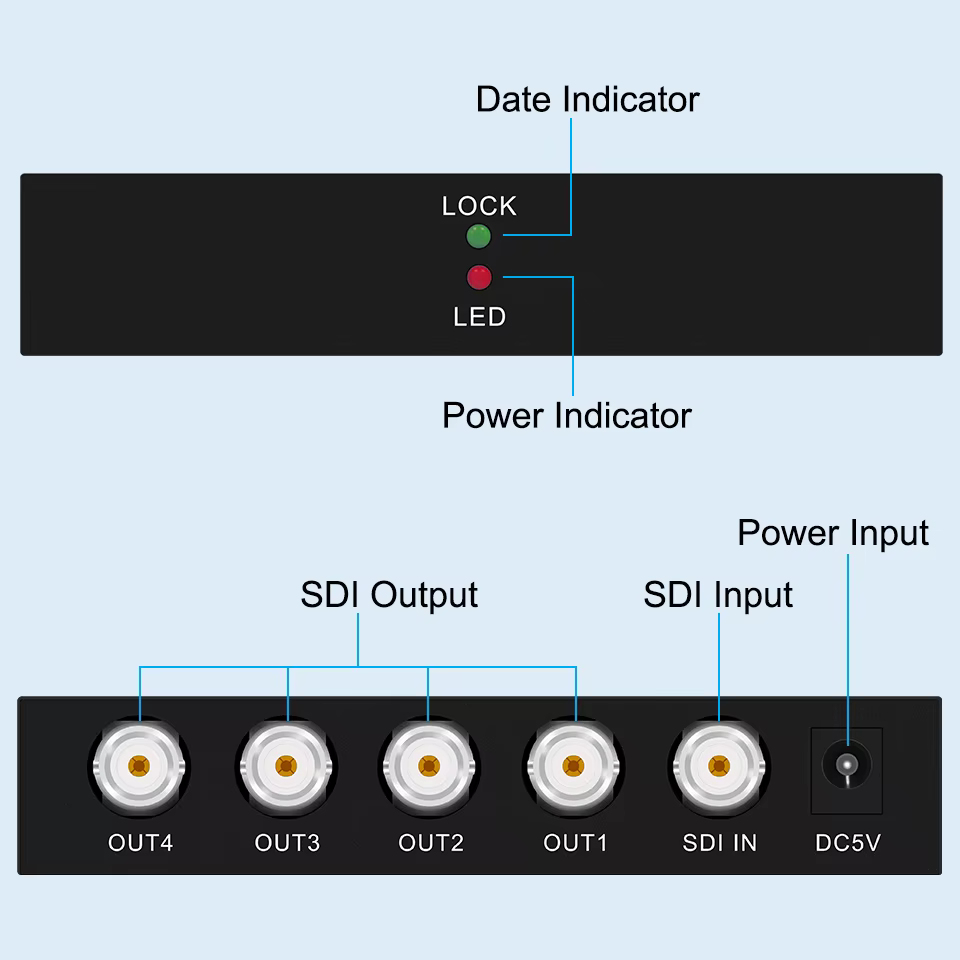

El producto presenta un formato compacto de 130×77×24 mm y un peso de 201 g, lo que facilita su integración en gabinetes o racks portátiles sin ocupar mucho espacio. En cuanto a conectividad, utiliza BNC para una entrada y cuatro salidas SDI, con impedancia de 75 Ω, coherente con las especificaciones de SDI profesional. La fuente de alimentación es de 5 V DC y 1 A, y la descripción indica compatibilidad con fuentes de distintas regiones (UE/US/UK/AU), lo que facilita su uso en proyectos internacionales. El consumo declarado es de aproximadamente 250 mA a 5 V, lo que no exige una fuente especialmente robusta. El rango de temperatura de operación (0–60 °C) es adecuado para entornos de rodaje y edición con variaciones de temperatura. En el conjunto del diseño, la presencia de un LED azul para señal SDI válida y un LED rojo para ausencia de señal o entradas incorrectas aporta claridad operativa en condiciones de trabajo con varias cámaras y dispositivos en paralelo.
Compatibilidad y rendimiento
- Especificaciones clave: entrada 1× SDI y salidas 4× SDI; soporte para SD-SDI, HD-SDI y 3G-SDI (SMPTE 259/292/424); formato de 480i–1080p en entrada y salida; velocidad SDI entre 143 y 2970 MB/s; 75 Ω de impedancia; resolución de entrada 480i–1080p y resolución de salida 480i–1080p; consumo ~250 mA a 5 V; dimensiones 130×77×24 mm; temperatura de trabajo 0–60 °C.
- En la práctica, se ha probado con cable Belden 1694A, lo que aporta una referencia de rendimiento real en entornos de rodaje o estudio. En escenarios de rodaje con distribución a cuatro monitores, la señal se mantuvo estable para SD-SDI (longitudes largas) y HD-SDI, y se observó consistencia de calidad en salidas simultáneas. Para 3G-SDI, las longitudes prácticas se mantuvieron dentro de los márgenes indicados (150–100 m aprox., dependiendo del cable y de la calidad de la conexión), lo que es coherente con las distancias típicas de este formato en escenarios de grabación y transmisión.
- Las distancias mencionadas (hasta 400 m para SD-SDI, 200 m para HD-SDI y 100 m para 3G-SDI) son útiles como guía de uso; en entornos reales conviene valorar el cableado y la calidad de la BNC. La distribución en sí evita la degradación de señal típica de ramificaciones no regenerativas, ya que la función de un divisor/ amplificador de distribución está diseñada para mantener la amplitud y la sincronización entre salidas.
- La indicación de temperaturas de operación amplias y la presencia de múltiples salidas facilitan usos en sets variados, desde vestidores y estudios hasta instalaciones de proyección y streaming. En configuraciones con varias cámaras y monitores, la estabilidad de la distribución se beneficia de la claridad que ofrece el LED de estado y de la simplicidad operacional sin necesidad de configuraciones complejas.
Puntos fuertes y aspectos mejorables
- Puntos fuertes:
- Distribución 1×4 fiable para SD-SDI, HD-SDI y 3G-SDI, con pruebas reales en entornos de rodaje.
- Diseño compacto y ligero, fácil de montar en gabinetes o racks portátiles.
- Plug and play y detección automática, reducen el tiempo de instalación en shootings y presentaciones.
- Indicadores visuales (LED azul y rojo) que permiten verificar rápidamente el estado de las entradas sin herramientas.
- Fuente de alimentación compatible con múltiples regiones, simplificando su uso internacional.
- Resolución y rango de velocidad compatibles con necesidades de producción profesional.
- Aspectos mejorables (consideraciones técnicas):
- La descripción no especifica si el equipo ofrece reclocking o regeneración de señal por salida. En instalaciones con longitudes cercanas a los límites o con cableado extenso, un reclocking adicional puede mejorar la robustez ante jitter.
- No se menciona si existe alguna forma de gestión de salidas (por ejemplo, asignación de salidas a pantallas específicas o detección de fallos por salida). En instalaciones complejas, esa funcionalidad podría simplificar la monitorización.
- No hay referencia a características de terminación ajustable o control de retardo entre salidas. Para setups críticos, estas funciones pueden ser útiles para sincronizar sincronismos entre pantallas.
- Aunque el tamaño es ventajoso para movilidad, podría considerarse una versión con opción de montaje en rack 1U o con brackets para facilitar la integración en configuraciones más estáticas.
- No se detallan pruebas de compatibilidad con otros estándares de video o con señales de estudio más exigentes (por ejemplo, formato 1080i vs 1080p a 50/60 Hz). En proyectos con variaciones de frecuencia, conviene comprobar compatibilidad específica con el equipo central.
Veredicto del experto
En términos prácticos, este divisor SDI 1x4 de wiistar es una solución sólida para quienes necesitan distribuir una señal SDI única a cuatro salidas con mínima fricción operativa. Su promesa de plug and play, la detección automática y el soporte para SD-SDI, HD-SDI y 3G-SDI lo hacen adecuado para sets de rodaje, salas de edición, presentaciones y flujos de streaming que requieren monitorización distribuida sin complejidad de configuración. La realización de pruebas con un cable de alto rendimiento como Belden 1694A añade credibilidad a sus capacidades en condiciones reales de trabajo.
Para maximizar su rendimiento, recomiendo:
- Verificar longitudes de cable dentro de los márgenes indicados para cada formato y usar cables de alta calidad para minimizar pérdidas.
- Mantener una instalación ordenada de cables para evitar interferencias mecánicas y garantizar buenas conexiones en las BNC.
- Aprovechar el LED azul para confirmar entradas válidas al iniciar una sesión de rodaje, y usar el LED rojo para identificar rápidamente señales ausentes o incorrectas.
- Si el proyecto exige largas distancias o condiciones de señal exigentes, considerar evaluar la necesidad de regeneración de señal o reclocking adicional en una solución complementaria.
En conjunto, es una opción fiable y práctica para entornos profesionales donde la claridad de la señal y la distribución estable son prioridades, sin añadir complejidad innecesaria al flujo de trabajo.
