Color
Descripción

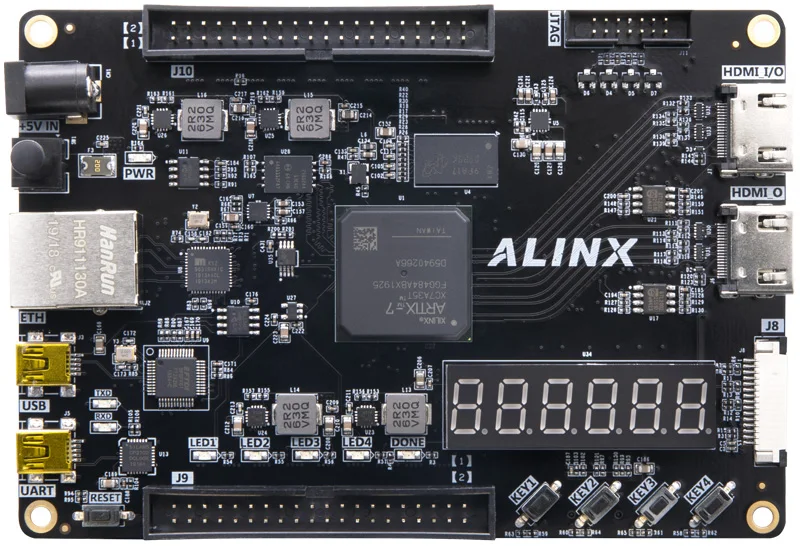

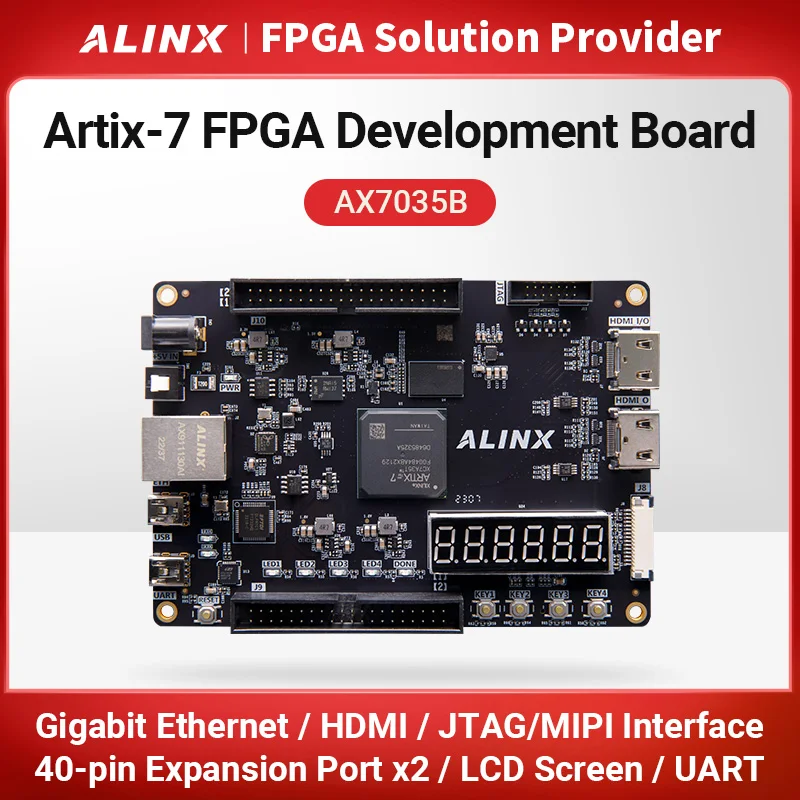

Xilinx Artix-7Placa FPGA
Entrada y salida HDMI, Gigabit Ethernet, USB2.0
Transmisión de vídeo de alta velocidad, comunicación de datos, imágenes y procesamiento de datos
Soporte técnico
Admite demostraciones y documentos Verilog HDL, todos los documentos guardados en Dropbox, después de comprar la placa, envíe un correo electrónico para recibirla.
00.Vivado 2019.1 Instalación
01.Experimento y simulación de lámparas de agua LED en vivado
02.Experimento de detección clave en Vivado
03.Experimento PLL en Vivado
04.Puerto serie Experimento de transmisión y recepción
05.Experimento de rebote clave
06.Experimento EEPROM de interfaz I2C
07.ROM en chip FPGA experimento de lectura y escritura
08.Experimento de lectura y escritura de RAM en chip FPGA
09.Experimento de lectura y escritura FIFO en chip FPGA
10.Experimento de lectura y escritura de tarjeta SD
11.Experimento de salida de programación HDMI
12.Experimento de lectura, escritura y simulación DDR3
13.Experimento de grabación y reproducción del módulo AN831
14.Experimento de visualización de personajes
15.Experimento de visualización de personajes
16.Experimento de visualización de imágenes BMP de lectura de tarjeta SD
17.Experimento de visualización de cámara OV5640
18.Experimento de detección de bordes SOBEL
19.Experimento de visualización de formas de onda AD9238
20.Experimento de visualización de formas de onda AD7606
21.Experimento de pruebas ADDA
22.Experimento de visualización de forma de onda AD9767-Experimento de onda sinusoidal de doble canal
23.Experimento de visualización de forma de onda AD9767-Experimento de onda triangular de doble canal
24.Experimento de tubo digital
25.Prueba de temperatura LM75
26.Experimento de transmisión Gigabit Ethernet
27.Transmisión Ethernet con chip AD9238
28.Experimento de transmisión Ethernet con chip AD7606
29.Comunicación Ethernet con chip AD9280
30.Experimento de transmisión de vídeo Gigabit Ethernet
31.Experimento de medición de velocidad bidireccional USB
Parámetros del producto
Parámetros de la placa central
Chip FPGA
XC7A35T-2FGG484I
Células lógicas
33,280
Tablas de búsqueda (LUT)
5,200
Chanclas CLB
41,600
Bloque de RAM
1.800 kb
Rebanadas DSP
Grados de velocidad
Temperatura de trabajo
Grado industrial, -40 a 85℃
Interfaz y función
DDR3
256 MB DDR3, bus de 16 bits, velocidad de datos 800 Mbps
Flash QSPI
128 Mbit, utilizado como almacenamiento de datos de usuario FPGA
Oscilador de cristal
50MHz proporciona una fuente de reloj estable para el sistema
Gigabit Ethernet
Ethernet 10/100/1000M con interfaz RJ-45 para intercambio de datos Ethernet
JTAG
Puerto JTAG estándar de 10 pines y 0,1 pulgadas para depuración y descarga de programas
Entrada HDMI
Admite entrada de hasta 720P@60Hz
Salida HDMI
Admite salida de hasta 1080P@60Hz
EEPROM
EEPROM 24LC04 con interfaz IIC integrada
USB 2.0
La velocidad de transmisión puede alcanzar los 45 MB/s
Uart USB
Se utiliza para comunicación en serie con PC o dispositivos externos
Sensor de temperatura
Chip sensor de temperatura LM75, utilizado para detectar la temperatura del entorno alrededor del tablero
Tubo digital
El tubo digital de 6 dígitos muestra dinámicamente 6 dígitos
Puertos de expansión de 40 pines
Un puerto de expansión de 40 pines (paso de 0,1 pulgadas), se puede conectar con varios módulos ALINX (módulo de cámara binocular, pantalla LCD TFT, cámara, AD/DA y otros módulos), ampliar 60 IO
Ranura para tarjeta SD
1 ranura para tarjeta Micro SD, compatible con el modo ted SD y el modo SPI
LED
4 LED
LLAVES
4 LLAVES de usuario
Parámetros de la fuente de alimentación
Entrada de voltaje
+5V CC
Entrada actual
Máx.Corriente 2A
Lista de paquetes
Placa FPGA
Cable de descarga USB
1 juego
Cable mini USB
Tablero de protección transparente
Adaptador de corriente de 5 V

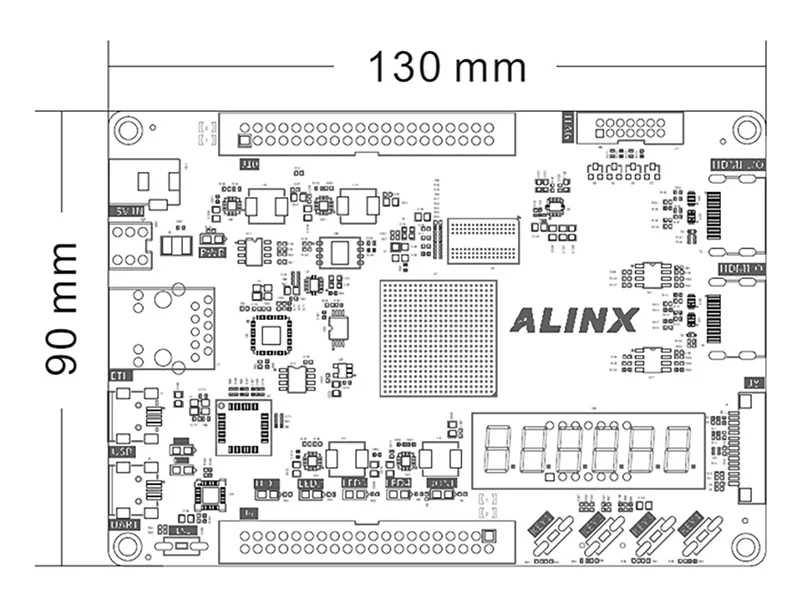

Tamaño de la estructura
Dimensión de tamaño
5,12 pulgadas x 3,54 pulgadas
Número de capas
PCB de placa de desarrollo FPGE de 8 capas
