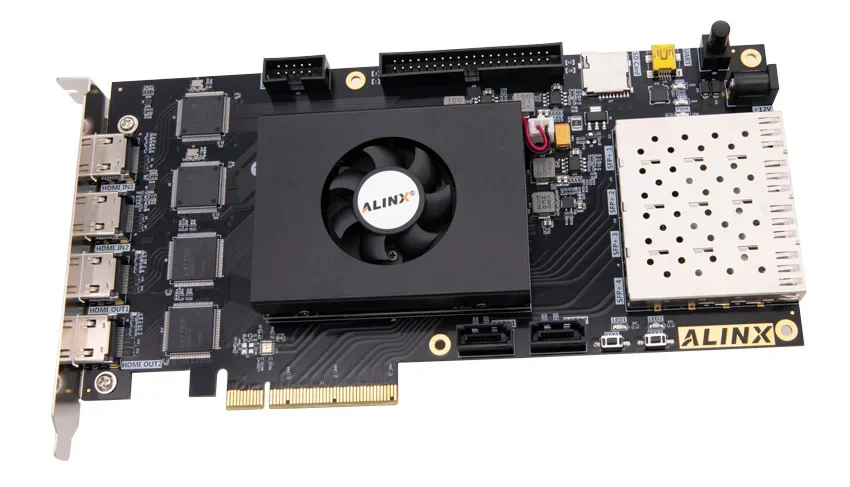

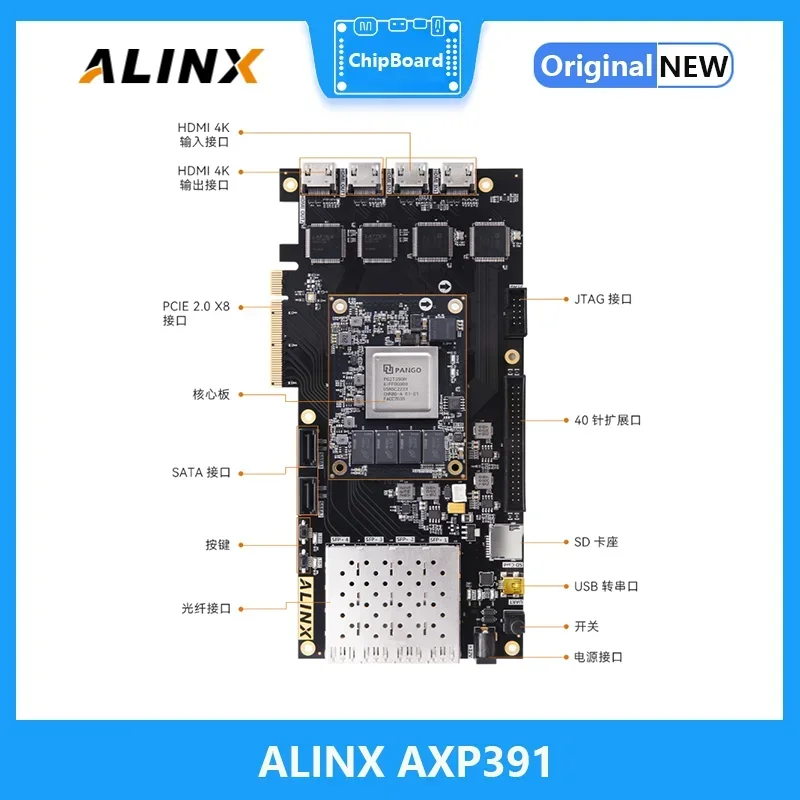

Alinx AXP391: Placas PANGOMICRO SoM Serie Titan2 PG2T390H Comunicación de fibra óptica PCIeAlinx

Placa FPGA de la familia PANGOMICRO Titan2 de China

Interfaz PCIe 2.0x 8, interfaz de fibra óptica, interfaz de salida HDMI, interfaz de entrada HDMI, interfaz de expansión de 40 pines

Cumplir con los requisitos de varios transmisiones de datos PCIe de alta velocidad, procesamiento de imágenes de vídeo y control industrial para los usuarios.

01.Pango Design Suite 2021.1-sp7 Instalación
02.Experimento y simulación de lámparas de agua LED
03.Experimento de detección de claves
04.Prueba de salida de bucle de bloqueo de fase PLL
05.Puerto serie Experimento de transmisión y recepción
06.Experimento de rebote clave
07.Rutina de prueba de temperatura LM75
08.Experimento de lectura y escritura de tarjeta SD
09.Experimento de salida de programación HDMI
Salida de barra de color de pantalla de 10,4,3 pulgadas
Salida de barra de color de pantalla de 11,7 pulgadas
12.Prueba de paso del bucle de salida de entrada HDMI
13.Experimento de prueba de lectura y escritura DDR3
14.AN831 Grabación y reproducción

16.Pantalla HDMI de caracteres
17.Pantalla de caracteres de 4,3 pulgadas
18.Visualización de pantalla de 7 pulgadas del personaje
19.Imagen de tarjeta SD Pantalla HDMI
20.Imagen de tarjeta SD Pantalla LCD de 4,3 pulgadas
21.Imagen de tarjeta SD Pantalla LCD de 7 pulgadas
22.La cámara AN5642 captura la pantalla HDMI
23.Experimento de detección de bordes SOBEL
24.Rutina de visualización de formas de onda AD9238
25.Rutina de visualización de formas de onda AD7606
26.Rutina de prueba ADDA
27.Experimento de visualización de forma de onda AD9767-Experimento de onda sinusoidal de doble canal
28.Experimento de visualización de forma de onda AD9767-Experimento de onda triangular de doble canal
29.Prueba de comunicación de fibra óptica de 1,25G

Placa FPGA

Paquete de colección AN9767

Paquete de colección AN706

Paquete de colección AN9238

Paquete de procesamiento de vídeo

Paquete de lujo

Placa FPGA

●

●

●

●

●

●

Descarga USB

●

●

●

●

●

●

AN9767

●

●

AN706

●

●

AN9238

●

●

AN5642

●

●

LCD de 4,3 pulgadas

●

●

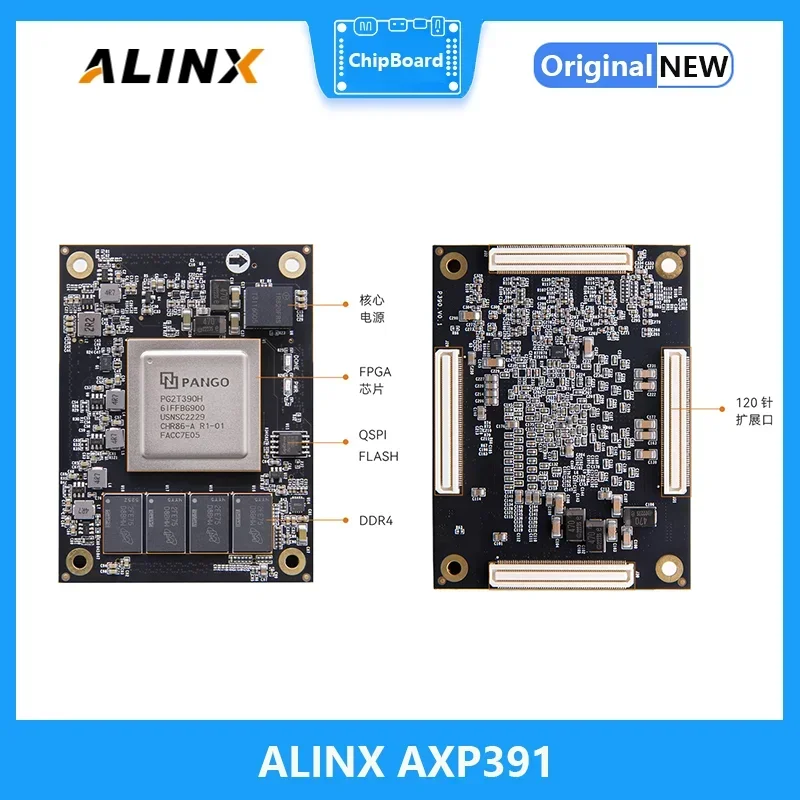

Chip FPGA

PG2T390HFFBG900

FF

487200

LUT6

243600

DRM(36Kbits)

480

APM

840

GPLL

10

PPLL

10

ALCANCE

1 canal analógico dedicado; Reutilizar 11 canales analógicos

Temperatura de trabajo

Grado industrial -40℃-85℃

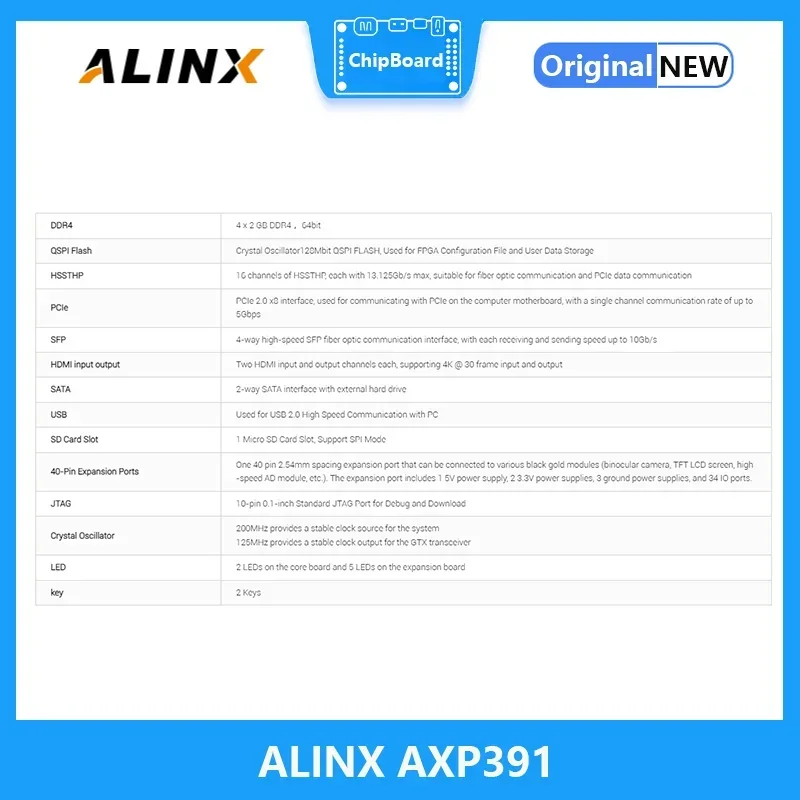

PCIe Gen3 x8

1

Grado de velocidad

-6

DDR4

4 x 2 GB DDR4, 64 bits

Flash QSPI

Oscilador de cristal128Mbit QSPI FLASH, utilizado para archivos de configuración FPGA y almacenamiento de datos de usuario

HSSTHP

16 canales de HSSTHP, cada uno con un máximo de 13,125 Gb/s, adecuados para comunicación de fibra óptica y comunicación de datos PCIe

PCIe

Interfaz PCIe 2.0 x8, utilizada para comunicarse con PCIe en la placa base de la computadora, con una velocidad de comunicación de un solo canal de hasta 5 Gbps

SFP

Interfaz de comunicación de fibra óptica SFP de alta velocidad de 4 vías, con cada velocidad de recepción y envío de hasta 10 Gb/s

Salida de entrada HDMI

Dos canales de entrada y salida HDMI cada uno, que admiten entrada y salida de 4K a 30 cuadros

SATA

Interfaz SATA bidireccional con disco duro externo

USB

Utilizado para comunicación USB 2.0 de alta velocidad con PC

Ranura para tarjeta SD

1 ranura para tarjeta Micro SD, compatible con modo SPI

Puertos de expansión de 40 pines

Un puerto de expansión con espaciado de 40 pines y 2,54 mm que se puede conectar a varios módulos de oro negro (cámara binocular, pantalla LCD TFT, módulo AD de alta velocidad, etc.).El puerto de expansión incluye 1 fuente de alimentación de 5 V, 2 fuentes de alimentación de 3,3 V, 3 fuentes de alimentación de tierra y 34 puertos IO.

JTAG

Puerto JTAG estándar de 10 pines y 0,1 pulgadas para depuración y descarga

Oscilador de cristal

200MHz proporciona una fuente de reloj estable para el sistema
125MHz proporciona una salida de reloj estable para el transceptor GTX

LED

2 LED en la placa central y 5 LED en la placa de expansión

llave

2 llaves

fuente de alimentación

+12 V CC, máx.Corriente 3A

Placa FPGA

1

Ventilador de refrigeración

1

Cable mini USB

1

Cable de descarga USB

1

Fuente de alimentación de 12V

1

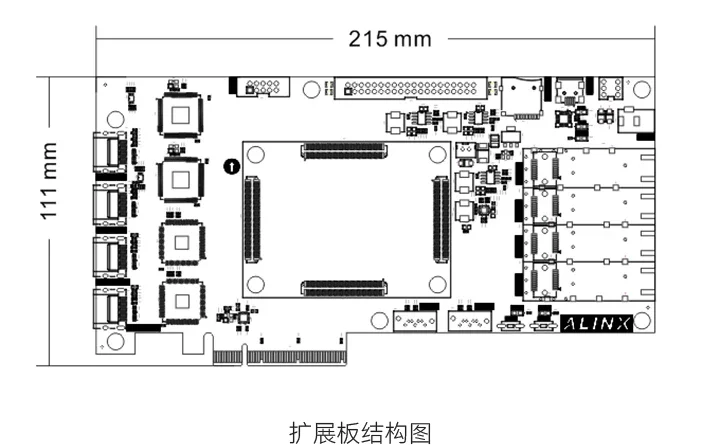

Dimensión de tamaño

Placa central 80 mm x 60 mm, placa de expansión 215 mm x 111 mm

Número de capas

PCB de placa central de 16 capas, PCB de placa portadora de 6 capas Reserva una capa de fuente de alimentación independiente y una capa GND

Interfaces de extensión ricas

Desarrollo multilingüe para transmisión de alta velocidad

Comunicación de fibra óptica, aceleración PCIe, procesamiento de vídeo, transmisión de datos de alta velocidad

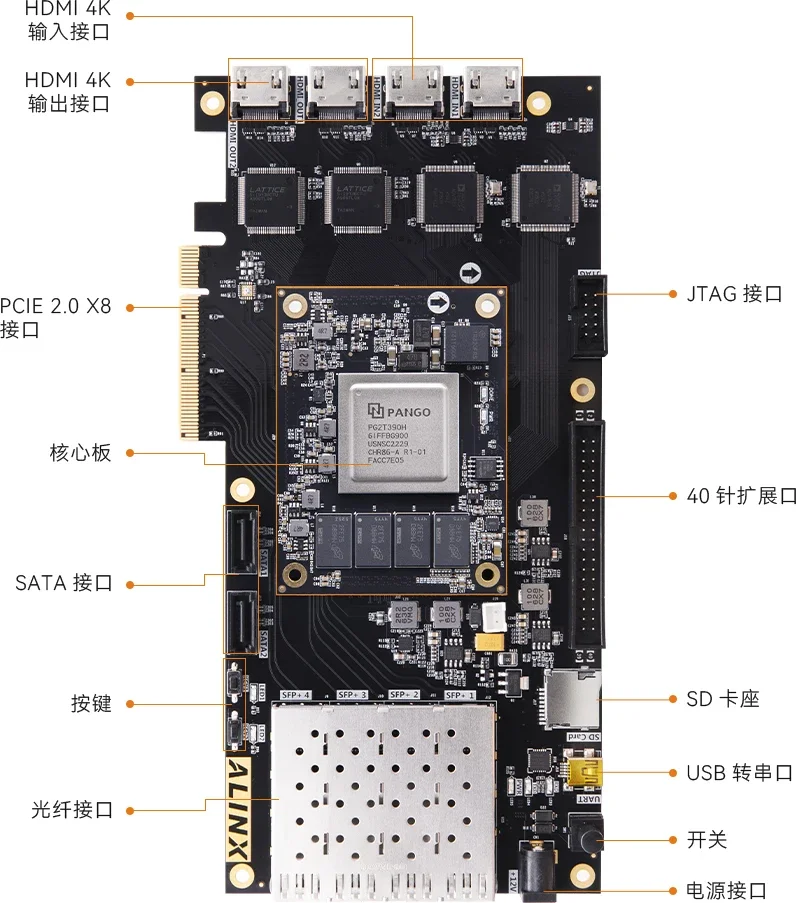

Al adoptar un modo de agregar una placa central y una placa de expansión, facilita el desarrollo secundario y la utilización de la placa central de los usuarios.Interfaces periféricas ricas, que incluyen 1 interfaz PCIe 2.0x 8, 4 interfaces de fibra óptica, 2 interfaces de salida HDMI, 2 interfaces de entrada HDMI, 2 interfaces SATA, 1 interfaz serie UART, 1 interfaz de tarjeta SD, 1 interfaz de expansión de 40 pines, etc.Cumplir con los requisitos de varios transmisiones de datos PCIe de alta velocidad, procesamiento de imágenes de vídeo y control industrial para los usuarios.Prevalida y posterior aplicación de transmisión de vídeo de alta velocidad, comunicación de fibra óptica de alta velocidad y procesamiento de datos PCIe

Adquisición binocular ampliamente utilizada

Sistema de adquisición de cámara

Identificación inteligente, seguridad médica, control digital integrado, industrial, red inteligente

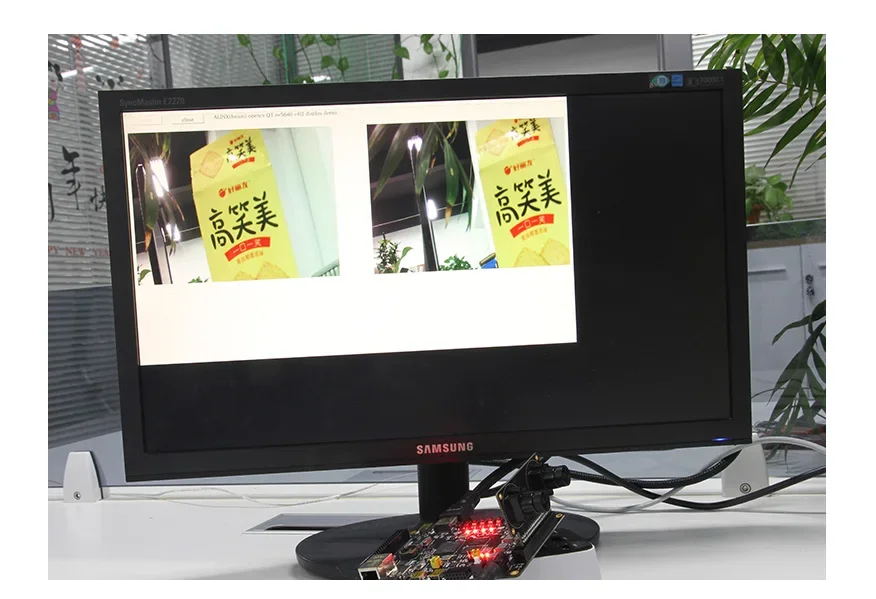

El módulo de cámara binocular AN5642 realiza captura de vídeo y lo muestra en el monitor a través de la interfaz HDMI de la placa de desarrollo, logrando una visualización sincrónica binocular.

Visualización de recopilación de datos.

Sistema de adquisición de datos de señales

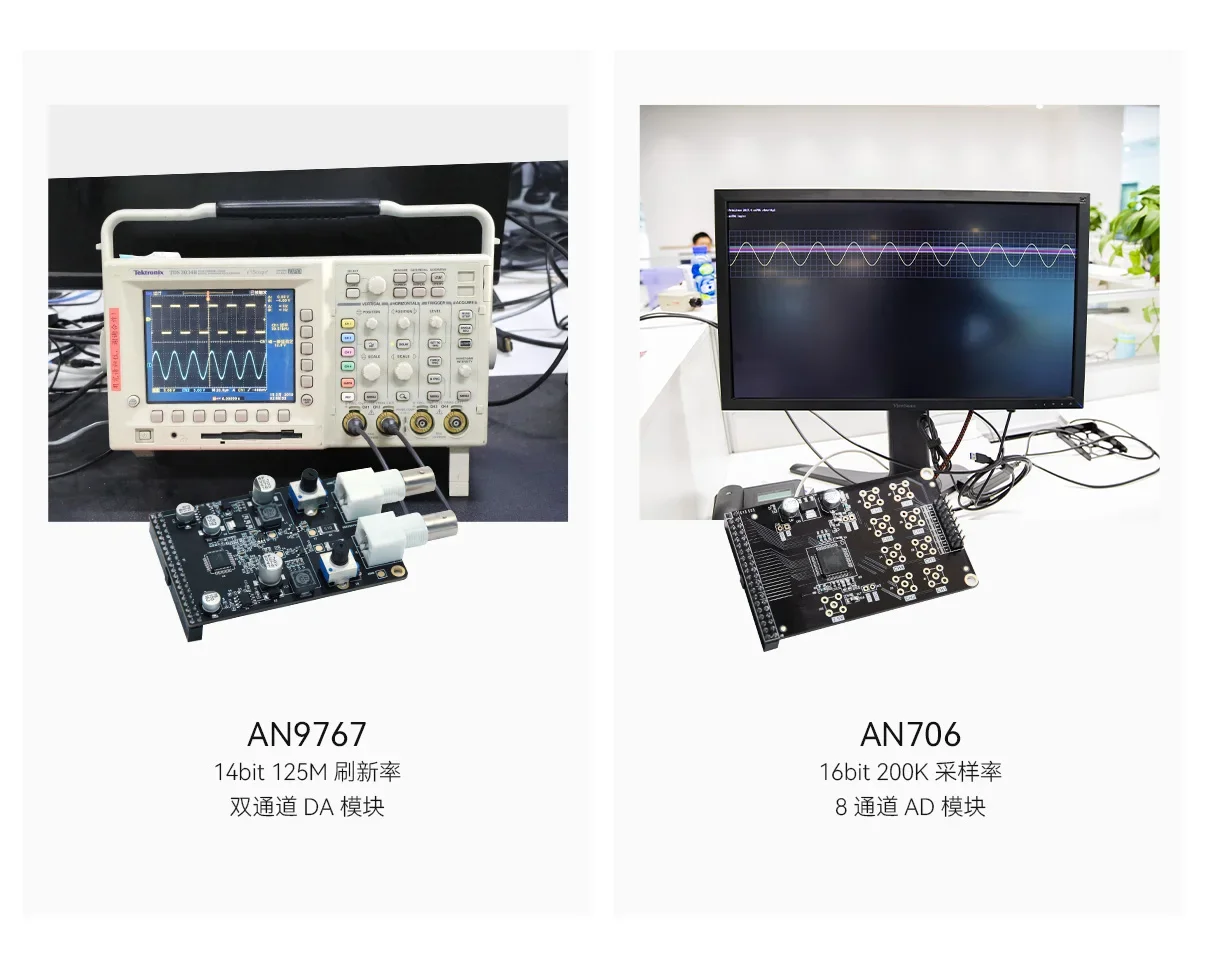

Diagrama de visualización del módulo AN9767/AN706 en la computadora
