Descripción
Placa de desarrollo FPGA Intel ALINX AX530 marca Intel ALTERA Cyclone IV NIOS EP4CE15 EP4CE30 DDR2 Gigabit Ethernet USB
Plataforma de desarrollo de entrada Altera Cyclone IV FPGA para principiantes.Proporcionar esquema, manual de usuario en PDF, demostraciones Verilog HDL con pautas y soporte técnico durante su uso.
Flash SPI de 64 Mbit; Flash QSPI de 128 Mbit, DDR2 de 1 Gbit (64 M * 16 bits), bus de 16 bits; EEPROM 24LC04, conector de interfaz de ranura para tarjeta SD
Conector Ethernet (RGMII) de 10/100/1000 Mbps, pantalla de vídeo VGA, USB a UART, interfaz USB 2.0, puerto de audio, 5 teclas, 6 LED, reloj de tiempo real de tubo digital, adaptador de alimentación de 5 V CC
Tres conectores de 40 pines, oportunidades de expansión con módulo ALINX, como módulo de adquisición de datos AD/DA, cámara y módulo LCD
Diseñado y fabricado por ALINX, es decir, el miembro de XILINX Alliance en China. Brindando servicios personalizados para empresas.
Características clave
FPGA: Intel/Altera Ciclón IV EP4CE15F23C8 para AX515; EP4CE30F23C8 para AX530
Reloj: Oscilador fijo con salida diferencial de 50 MHz, utilizado como reloj “sistema” para la FPGA
Memoria: Chip de configuración Flash SPI: 64 Mbit; Flash QSPI: 256 Mbit; DDR2 de 1 Gbit para AX515 y DDR2 de 2 Gbit para AX530; IIC 30EEPROM 24LC04: 4 Kbit (2*256*8 bits); Ranura para tarjeta SD
Comunicación y redes
Conector Gigabit Ethernet, Ethernet 10/100/1000 Mbps (RGMII), PHY Ethernet de tres velocidades
Conector de puente USB a UART
Interfaz de visualización de vídeo VGA
Interfaz USB 2.0
Puerto de audio
Configuración: Conector JTAG integrado proporcionado para uso con cables de descarga Intel/Altera de la marca AXSOC, como el cable de plataforma USB II
Conectores de expansión: cabezales de expansión estándar de 40 pines con espaciado de 0,1 pulgadas de 3 puertos
Pantalla: 5 teclas, 6 LED, tubo digital
Reloj en tiempo real
Alimentación: Adaptador de corriente de 5 V CC

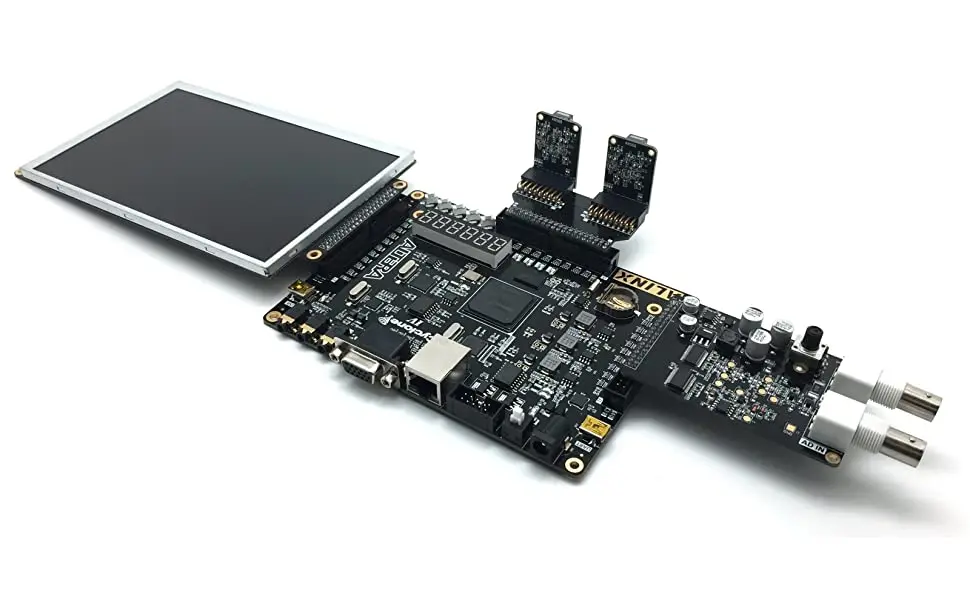

Puertos de expansión de tres vías, súper capacidad de expansión, conecta tres módulos diferentes simultáneamente
