Descripción

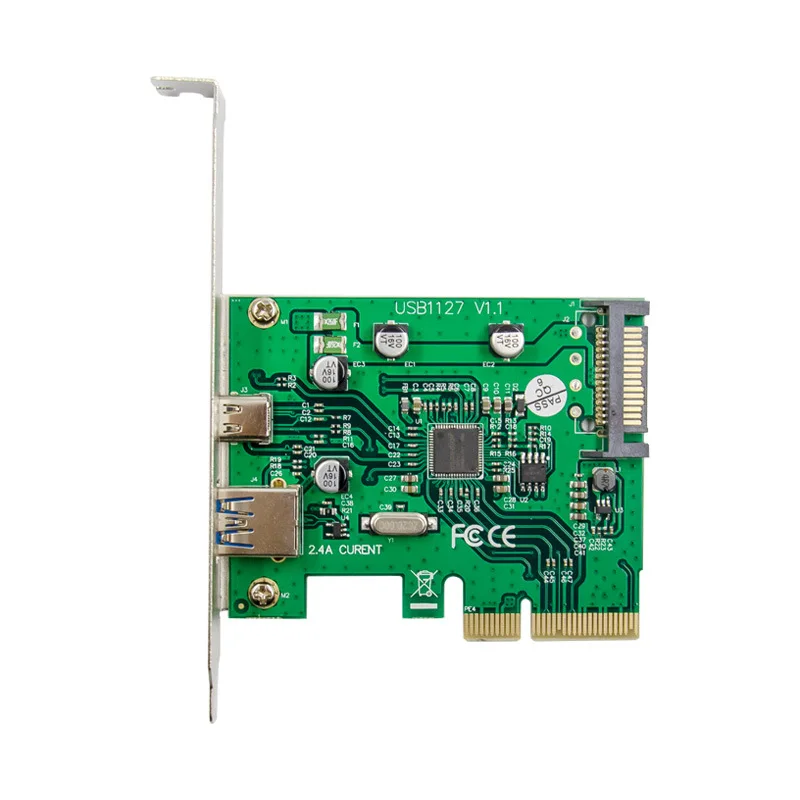

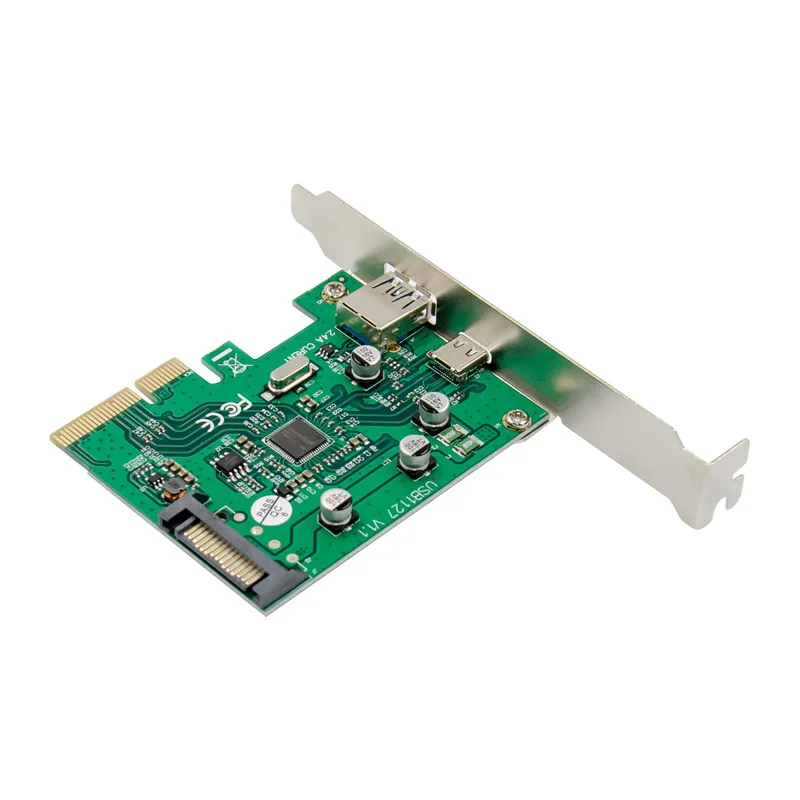

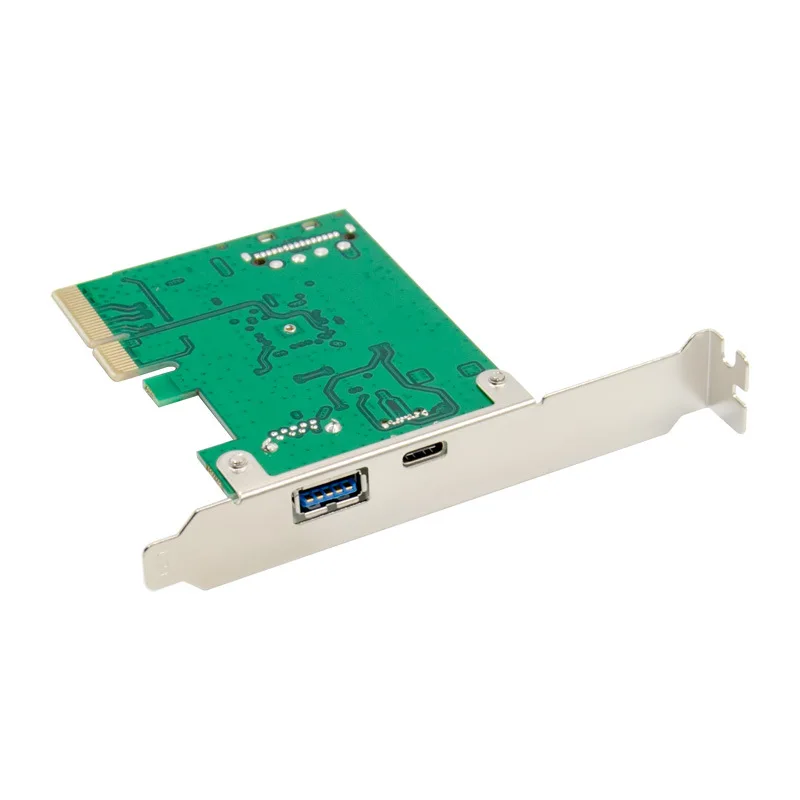

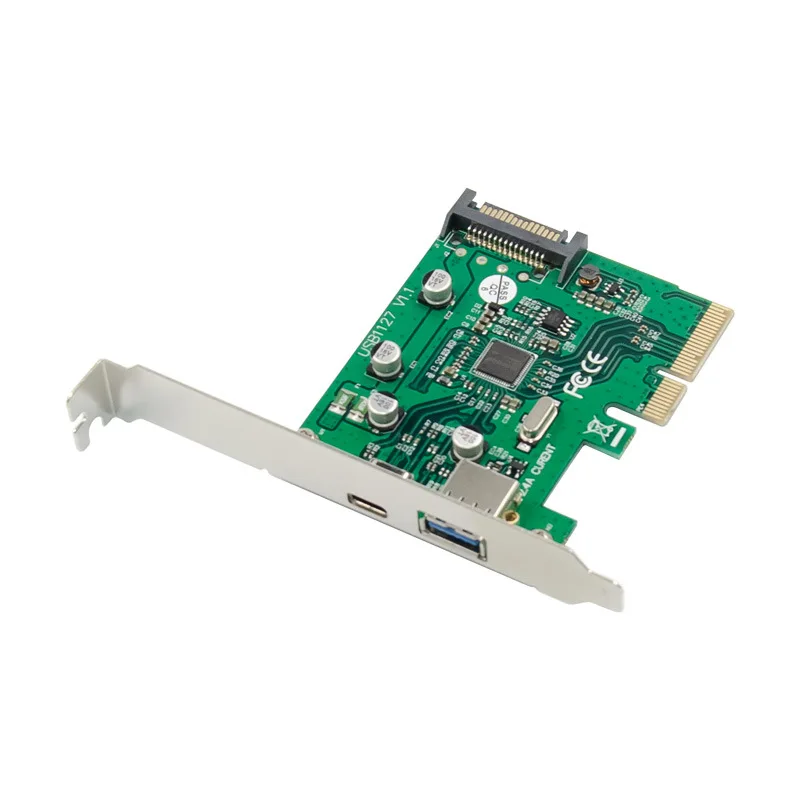

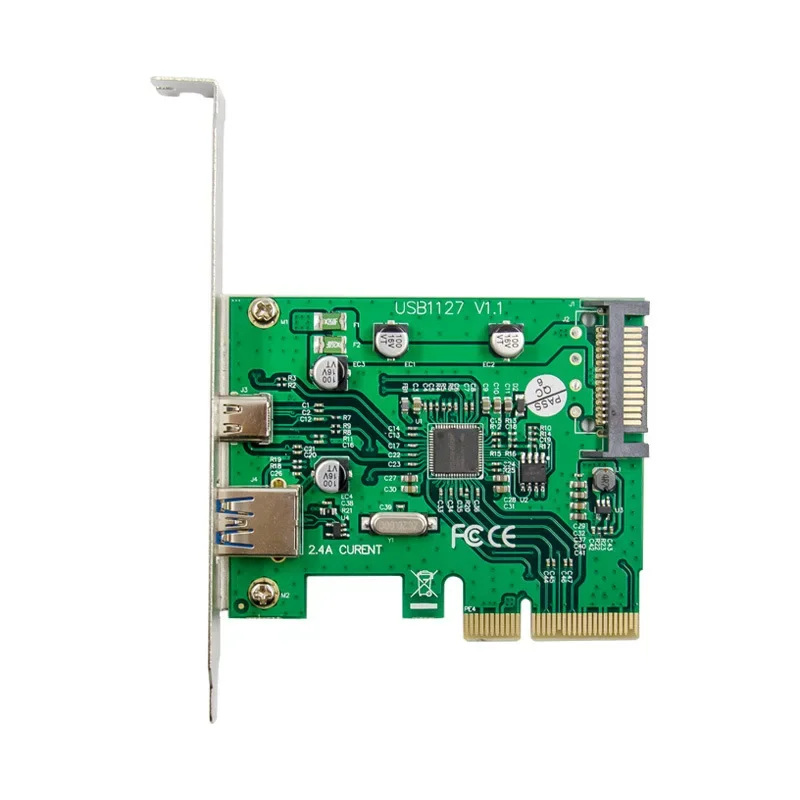

ASM1142 Type-C+A 2.4A es una tarjeta complementaria USB3.1 PCI-E de súper alta velocidad de doble puerto que cumple con PCI-E para sistemas de PC host
La especificación de segunda generación (doble canal x2).Cuando se conecta a un dispositivo periférico que cumple con USB 3.1, puede transmitir datos a una velocidad de hasta 10 Gbps,
Al mismo tiempo, mantenga la compatibilidad con los periféricos USB existentes.
El rendimiento del USB3.1 es 2 veces más rápido que la velocidad de conexión USB3.0 es 20 veces más rápida que la conexión USB2.0.No requiere una conexión de adaptador de corriente adicional
Salida energía válida al dispositivo USB.
Características de rendimiento
-PCI Express especificación básica revisión 2.0 doble canal (x2).
Cumplimiento de la especificación Universal Serial Bus 3.1 Gen2.
-Cumple con la revisión 1.1. de la especificación xHCI (Extensible Host Controller Interface).
-Admite el funcionamiento simultáneo de múltiples dispositivos USB 3.1, 3.0, USB 2.0 y USB 1.1.
-Admite velocidad de transferencia de datos USB de 10G / 5G / 480/ 12 / 1,5 Mbps.
-Amplíe los puertos USB3.1 Super-Speed+ Type-A externos duales en el sistema.
-Cada puerto USB proporciona una salida de potencia máxima de +5 V CC/ 900 mA al dispositivo USB.
-Cada puerto USB tiene una función de protección contra sobrecorriente incorporada.
Admite la función de activación remota del dispositivo a través de un teclado o mouse USB.
-La función de intercambio de calor permite conectar/desconectar dispositivos sin apagar el sistema.
Tipo de bus: PCI-E rev2.0, doble canal x2, Serial ATA rev3.1 Gen2
Conjunto de chips principal: asmedia / ASM1142
Interfaz multimedia: 1 x puerto USB tipo C
1 puerto USB tipo A.
1 conector SATA de 15 pines.
Velocidad de transmisión: velocidad ultra alta + (10 Gpbs), velocidad ultra alta (5 Gpbs), alta velocidad (480 Mbps), velocidad máxima (12 Mbps), baja velocidad (1,5 Mbps)
Dispositivos compatibles: Bus serie universal USB3.1/USB3.0/USB2.0/USB1.1
IRQ&IO: asignado por el sistema
Protección contra sobretensión: ±15KV IEC61000-4-2 descarga de espacio de aire
±8KV descarga de contacto IEC61000-4-2
Capacidad de salida: + 5 VCC /máx. 0,9 A /cada puerto
Nota: La capacidad total de salida de energía estará limitada por la fuente de alimentación del sistema.
Protección contra sobrecorriente: + 6VDC/ 1,1A/cada puerto/fusible PTC
Consumo de energía: 1,1 W a 3,3 V (solo placa PCB, sin salida de energía al dispositivo USB)
Entorno de uso:
Temperatura de trabajo: 0~60°C (32~140°F)
Humedad de trabajo: 5%~95%RH
Temperatura de almacenamiento: -20 ~ 70°C (-4~158°F)
Permite que las plataformas equipadas con PCI-Express puedan interactuar con dispositivos de interfaz USB3.1 Type-C, Type-A, USB3.0, USB2.0 y USB1.1.Los usuarios pueden conectar fácilmente dispositivos de almacenamiento masivo, impresoras, escáneres a utilizar, concentrador, cámara y cualquier otro dispositivo USB.
Requisitos del sistema:
Servidor de Windows2003/Vista/Win 7/Win 8/Win 8.1/Server2012 R2 x64 (32 y 64 bits)
Una ranura PCI Express x4 o x16 disponible (se recomienda PCI Express 2.0)
1 tarjeta de expansión ASM1142 2.4A de doble puerto tipo C + A PCI-E USB 3.1
1 controlador de CD
1 manual de usuario.
1 x hoja de hierro corta
