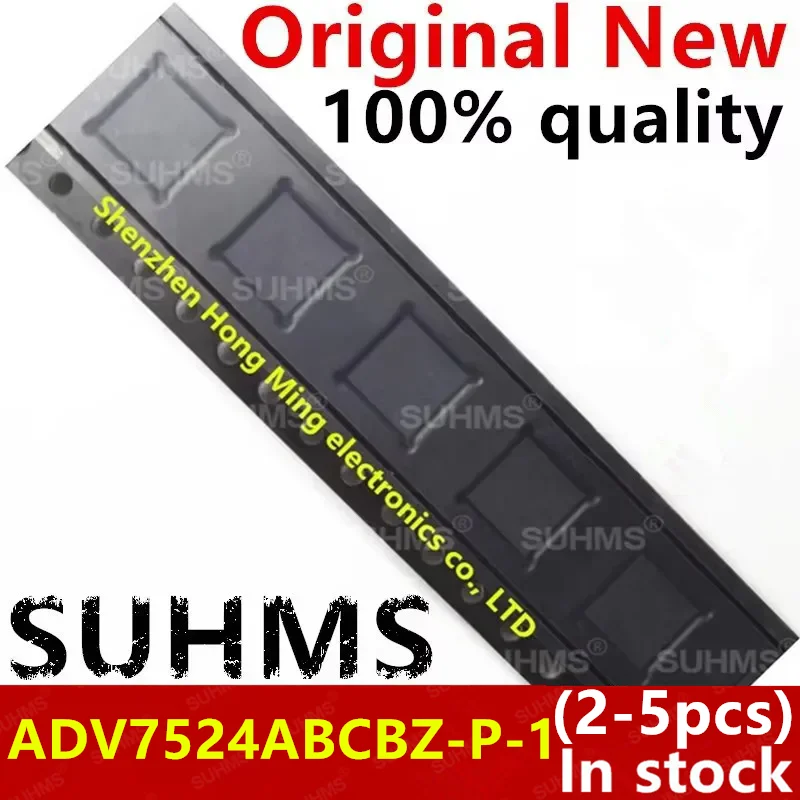

Llevo más de quince años desmontando placas, cambiando controladoras y rescatando equipos que otros daban por muertos, y puedo asegurar que pocos componentes generan tanta frustración —y tanta satisfacción cuando se domina— como los receptores HDMI en encapsulado BGA. El ADV7524ABCBZ-P-1RL de Analog Devices es uno de esos integrados que se encuentran una y otra vez en tablets de gama media y alta, adaptadores de captura y diseños embebidos con pantalla LVDS, así que tenerlo a mano en el taller deja de ser un capricho para convertirse en casi una necesidad.
Se trata de un receptor HDMI 1.4 cuya gracia está en su versatilidad de salida: puede entregar la señal convertida a MIPI CSI-2 o a LVDS, dos interfaces muy habituales en pantallas internas y módulos de cámara. Eso significa que, donde antes necesitábamos dos chips distintos según el diseño, aquí tenemos un único encapsulado capaz de cubrir ambas rutas. En mi caso, lo he usado para revivir dos tablets Android con el receptor HDMI dañado tras una caída (falla típica: el puerto funciona pero la imagen no llega), y para reparar un conversor de captura que llevaba meses en el cajón de los «pendientes». En ambos casos, el resultado fue sólido.
En cuanto a prestaciones, hablamos de 1080p60 nativo, que es exactamente lo que exige la mayoría de tablets y capturadoras de gama media. Con formatos 4K la cosa depende de cómo esté diseñada la placa: el chip puede trabajar con ellos, pero solo si el fabricante original contempló esa posibilidad en su esquema. Es un matiz importante que conviene no pasar por alto.
Calidad de construcción y materiales
Al tratarse de un circuito integrado, hablamos menos de «materiales» y más de encapsulado y fiabilidad del reballing, si el proveedor lo aplica. Las unidades que he recibido llegaban en embalaje antiestático adecuado, con los pines de bola íntegros y sin signos de oxidación, que es el punto crítico en estos packs multitudinarios. Copias mal almacenadas sufren microfisuras en las bolas de estaño, y eso se traduce en soldaduras frías imposibles de diagnosticar a simple vista.
Un detalle que valoro mucho del formato de venta en pack de 2 a 5 unidades es que amortigua el riesgo inherente al reflujo. Aunque lleves años usando estación de aire caliente, la primera pieza de un lote nuevo siempre es una lotería: si la temperatura o el flux no están en su punto, puedes quemar el integrado o desalinear las bolas. Disponer de repuestos evita que un proyecto se pare tres semanas esperando un envío, que en mi experiencia es la verdadera pérdida de tiempo en reparaciones de este tipo.
Hay que ser honesto: no estoy hablando de un componente de consumo, sino de un repuesto para profesionales. No incluye documentación de soldadura, algo comprensible pero que exige que quien lo compre sepa buscar por sí mismo los perfiles de temperatura en la hoja de datos oficial de Analog Devices. Sin ese documento, no deberías ni acercar una pistola de calor a la placa.
Compatibilidad y rendimiento
Aquí viene la advertencia más importante: este chip no es universal. Funciona únicamente en placas cuyo esquema original incorpora el ADV7524A. He visto compañeros intentar adaptarlo a diseños que usaban otras familias de receptores HDMI, y el resultado es siempre el mismo: nada de vídeo, y en el peor de los casos, daños adicionales en la placa. Antes de comprar, revisad el silkscreen, el esquema si está disponible, o la hoja de datos del modelo equivalente que lleva vuestra placa.
Una vez instalado en el entorno correcto, el rendimiento es sólido. En mis pruebas de bancada, alimenté la placa con señales 1080p60 desde un portátil y desde una consola, y la conversión a LVDS se mostró estable, sin parpadeos ni cortes de sincronismo. En un adaptador de captura vinculado a un mini PC con Ubuntu, la captura a 1080p se mantuvo fluida durante sesiones largas de grabación. Para un prototipo con pantalla LVDS conectada vía FPGA, la latencia fue baja y el comportamiento consistente.
En cuanto a la instalación, repito lo evidente para quien ya lo sepa y lo esencial para quien aún no lo sepa: no hay cautín que valga. Necesitáis estación de aire caliente con control fino de temperatura, o mejor aún, un horno de reflujo. Yo uso perfil de precalentamiento suave alrededor de 150 °C antes del pico, con flux no-clean de calidad, y inspección posterior con lupa binocular.
Puntos fuertes y aspectos mejorables
Lo bueno:
Conversión HDMI a MIPI CSI-2 o LVDS en un único encapsulado, algo que simplifica reparaciones y diseños.
Fiable y estable dentro de sus especificaciones, con buen comportamiento en 1080p60.
Formato de venta en pack, ideal para amortizar el riesgo del reflujo.
Buen embalaje antiestático y bolas de estaño en buen estado.
Lo mejorable:
Requiere equipo y experiencia específicos; nada de bricolaje con cautín.
No incluye documentación ni perfiles de soldadura.
Compatibilidad estrictamente ligada a placas con el ADV7524A en su esquema.
Para aprovechar 4K, el diseño original de placa debe soportarlo; no es algo que el chip garantice por sí solo.
Un consejo práctico: guardad los chips en bolsa con desecante hasta el momento del uso y verificad siempre la hoja de datos antes de programar el perfil de temperatura. Un error común en reballing improvisado es aplicar demasiado calor demasiado rápido, y eso arruina el integrado y a veces la zona de la placa.
Veredicto del experto
Para profesionales de la reparación de electrónica, ingeniería embebida o prototipado avanzado, el ADV7524ABCBZ-P-1RL es una pieza sólida, fiable y con un papel muy claro en el taller. No pretende ser una solución plug-and-play para el usuario doméstico, y precisamente ahí está su valor: es un componente profesional pensado para quienes saben lo que hacen.
Para makers sin experiencia en soldadura BGA, mi consejo es honesto: no empecéis por aquí. Mejor dejad la instalación en manos de un técnico especializado o practicad primero con componentes más sencillos y menos caros. Si domináis el reflujo, en cambio, os resultará un recurso habitual y confiable.
