Recién llegado, excelente rendimiento del producto, producto de súper buena reputación, auténtico oficial, prueba de encendido del 100% antes de la entrega.

Marca de la empresa: ADT-Link

Modelo de producto: productos de la serie HCC

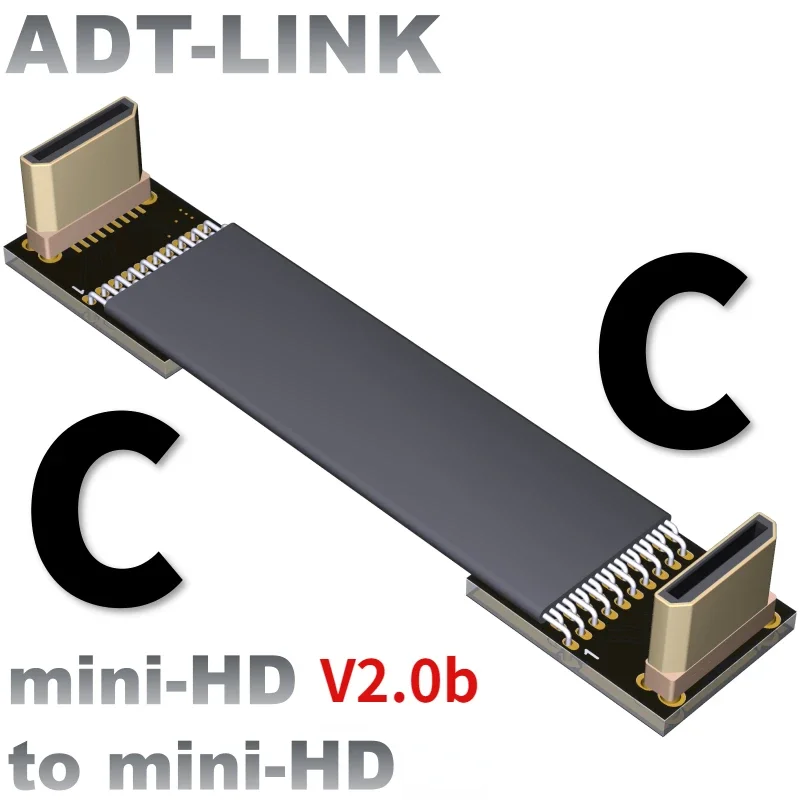

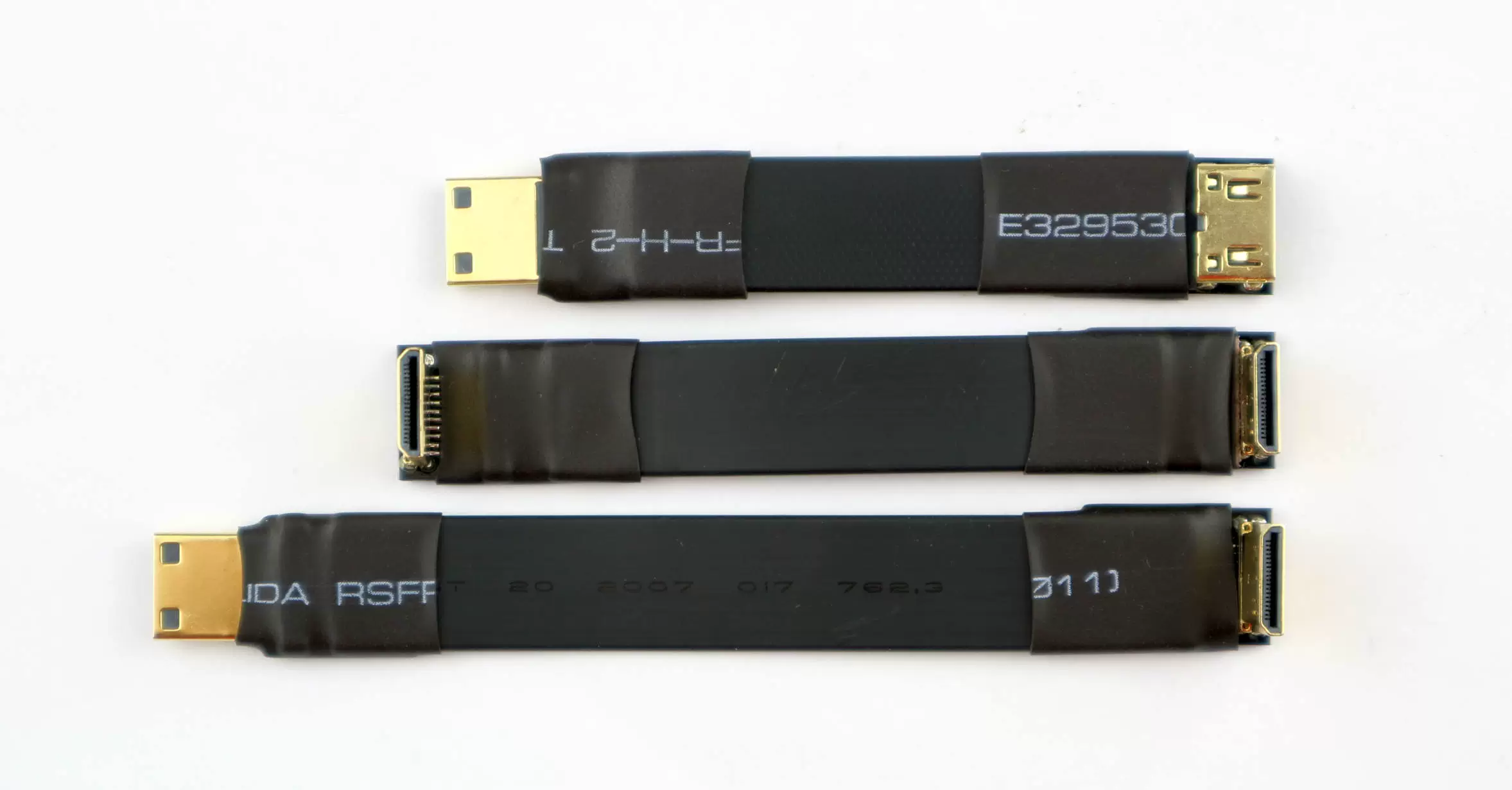

Nombre del producto: Cable de extensión HDMI estándar (tipo C a tipo C)

Longitud del cable: 3 cm-3 m (personalización de la longitud del cable de soporte)

Especificaciones del producto: Admite versión HDMI2.0b, admite transmisión de video de alto rango dinámico (HDR), ancho de banda de 18 Gbps, resolución 4K@50/60 (2160p), hasta 32 canales de audio.

Restricciones de compra: Este producto está especialmente diseñado para el uso integrado de equipos unitarios.No es apto para uso civil y no es apto para uso general.La compra sólo está designada por ingenieros profesionales.Este producto no es reembolsable ni reemplazable, considérelo y confirme antes de realizar un pedido.

Consejo de adquisición: asegúrese de comprar 1 o 2 muestras para probar y verificar que sean correctas antes de comprar al por mayor.

Descripción de la longitud del cable:
La longitud del cable en esta tienda es la parte del cable de un solo dedo, excluyendo la PCB y el conector.Si la PCB y el conector están incluidos, agregue unos 4 cm.De esta forma, la longitud total es de unos 9 cm, consulte la dimensión de la línea con una longitud de 5 cm en la siguiente figura.


Ventajas del producto:

Ventaja del material: utilizando alambre importado patentado alemán, utilizando conectores chapados en oro de alta calidad, soporte de alta frecuencia con transmisión estable HDMI 2.0.La PCB está hecha de materiales de alta calidad de alta frecuencia y baja resistencia, la PCB tiene una mano de obra precisa, la PCB está hecha de material de alto TG y el espesor del material de cobre se espesa a 1 oz;El conector chapado en oro tiene buena conductividad eléctrica, lo que puede reducir la pantalla negra, la pantalla azul y la pantalla contra salpicaduras causadas por el aumento de la oxidación y la resistencia al óxido.Problema de huaping.

Ventajas de diseño: sin diseño de orificio pasante para señales diferenciales, sin fenómeno de microcortocircuito CAF, transmisión de datos de señal de alta velocidad, no hay problema de interferencia de atenuación de señal de capacitancia parásita e inductancia parásita, el circuito de potencia fortalece el diseño del cableado y el El diseño miniaturizado de la placa PCB puede reducir la interferencia del mecanismo, sin hardware de tarjeta, la instalación del producto es fácil.

Ventajas de producción: ventas directas de nuestra fábrica, producción personalizada de productos y soldadura reforzada en puntos de soldadura de metales durante la producción.Y cubierto con protección de tubo termorretráctil, el producto es resistente y confiable, y no habrá problemas de desconexión y desconexión.El producto es de buena mano de obra, estable, confiable y duradero.

Resumen de problemas técnicos.

¿Cómo es la calidad del cable?¿Hay un escudo?

Blindado, utilizando polímeros conductores de blindaje EMI avanzados, nuevos materiales para blindaje EMI, diseño de cable plano.Esta técnica permite que cada cable esté completamente cubierto por blindaje EMI de polímeros conductores para evitar emisiones entrantes o salientes de frecuencias electromagnéticas, minimizando la interferencia y la degradación del rendimiento y reduciendo el peso del producto.




¿El cable es blando?¿Se puede doblar?

El cable es un cable dedicado HD-MI con un grosor de 1,4 mm.El cable es duro pero aún se puede doblar y doblar, lo que no afecta el uso.





¿Hay un cable más delgado?

Sí, hay otro cable con un grosor de alambre de 0,68 mm; comuníquese con el servicio al cliente para personalizar el cable.Los cables delgados solo se pueden doblar una vez y no se pueden doblar repetidamente.






¿Qué son compatibles los cables?¿Elegibirás una máquina?

Admite alta velocidad HD-MI2.0, admite velocidad máxima de 4K/60hz sin perder la velocidad y no hay problemas de compatibilidad sin recoger la máquina.

Los productos utilizan una pantalla de alta definición 4K/60hz y todos se lanzan después de pruebas PASSAS al 100%.



¿Se pueden separar el cable y el conector de PCB?

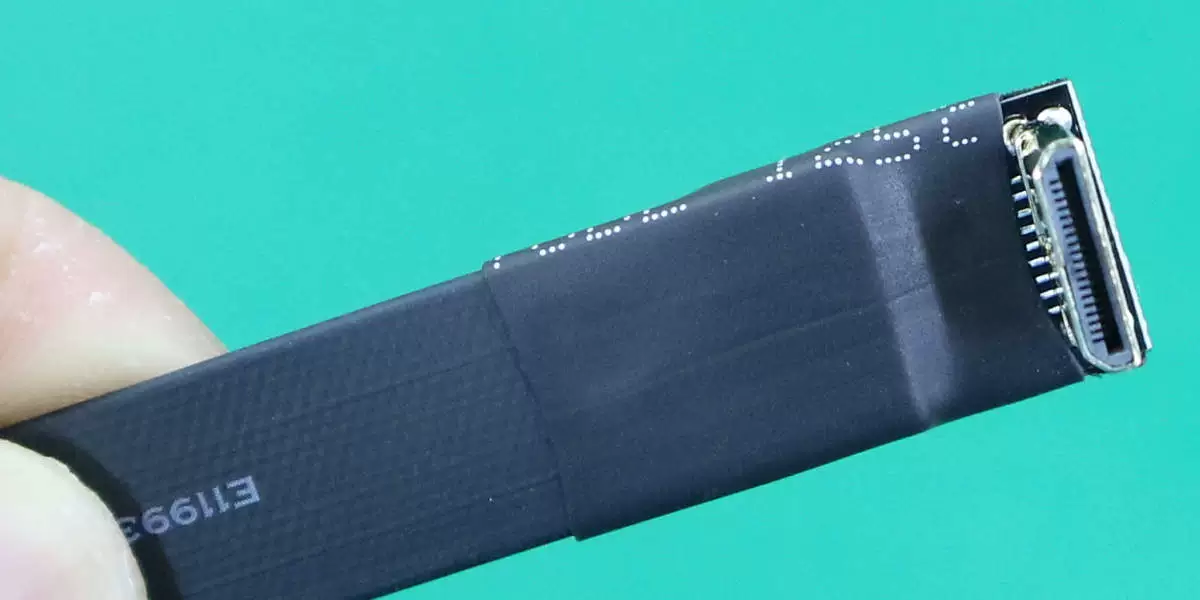

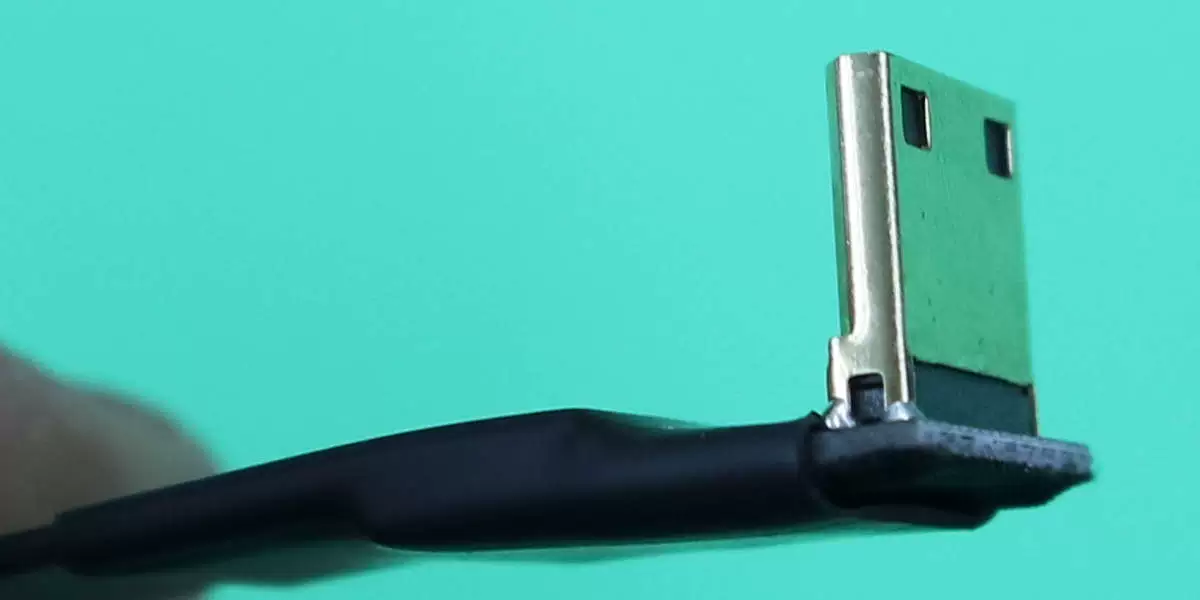

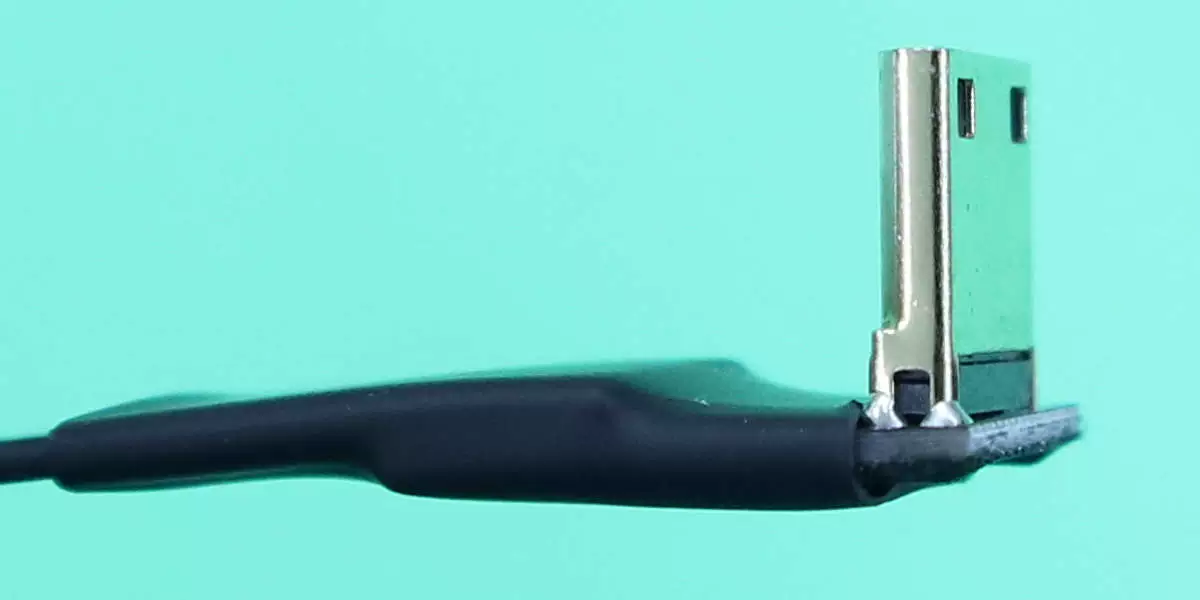

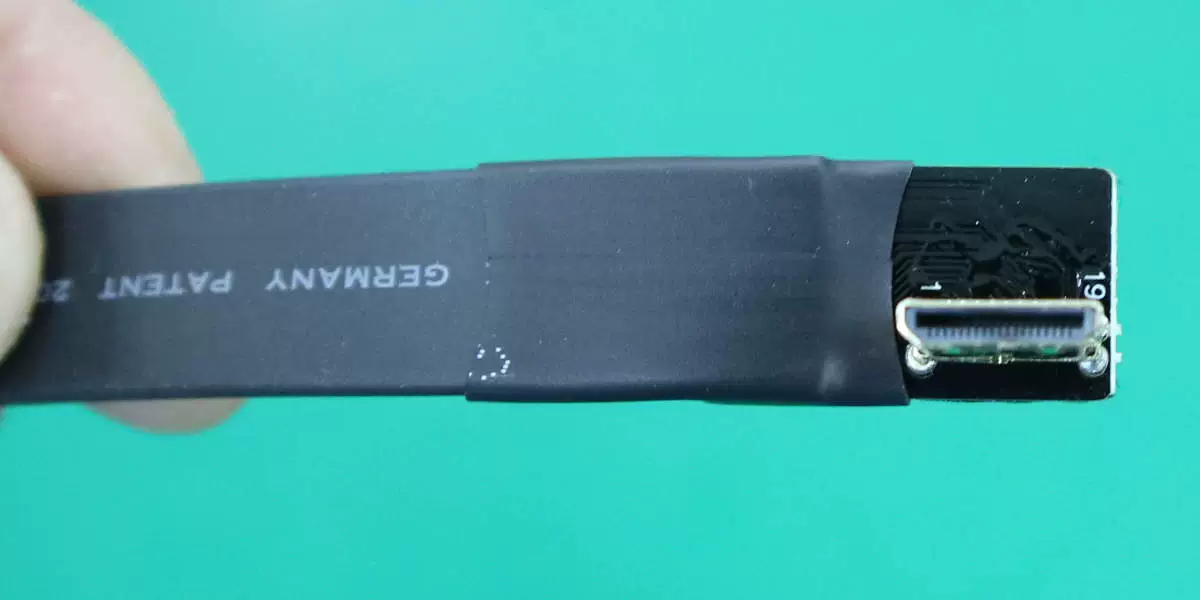

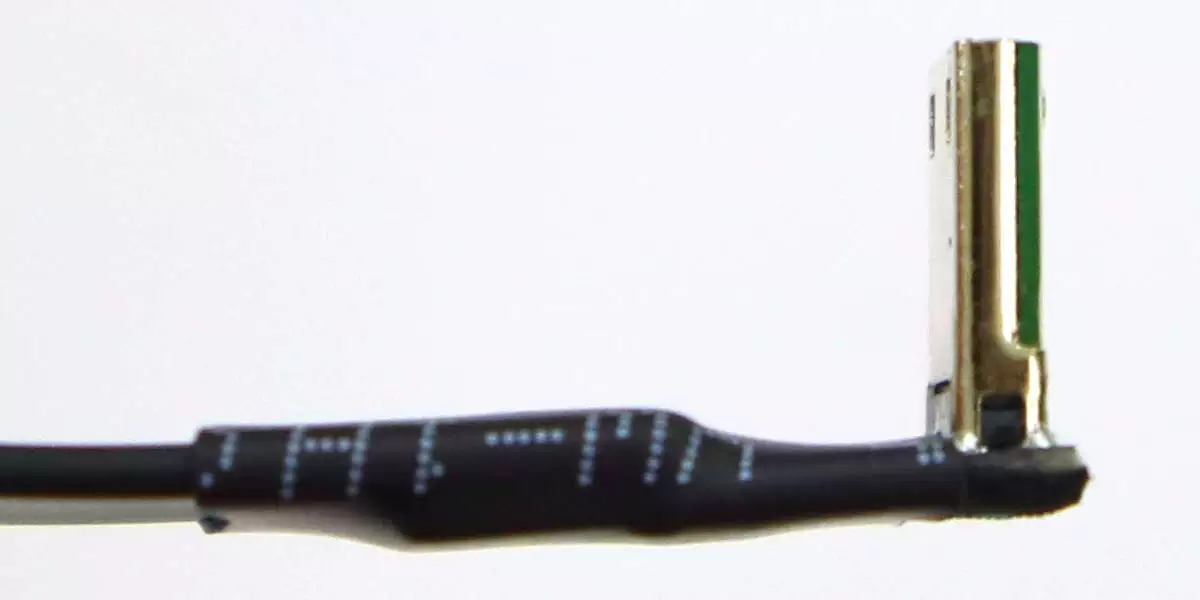

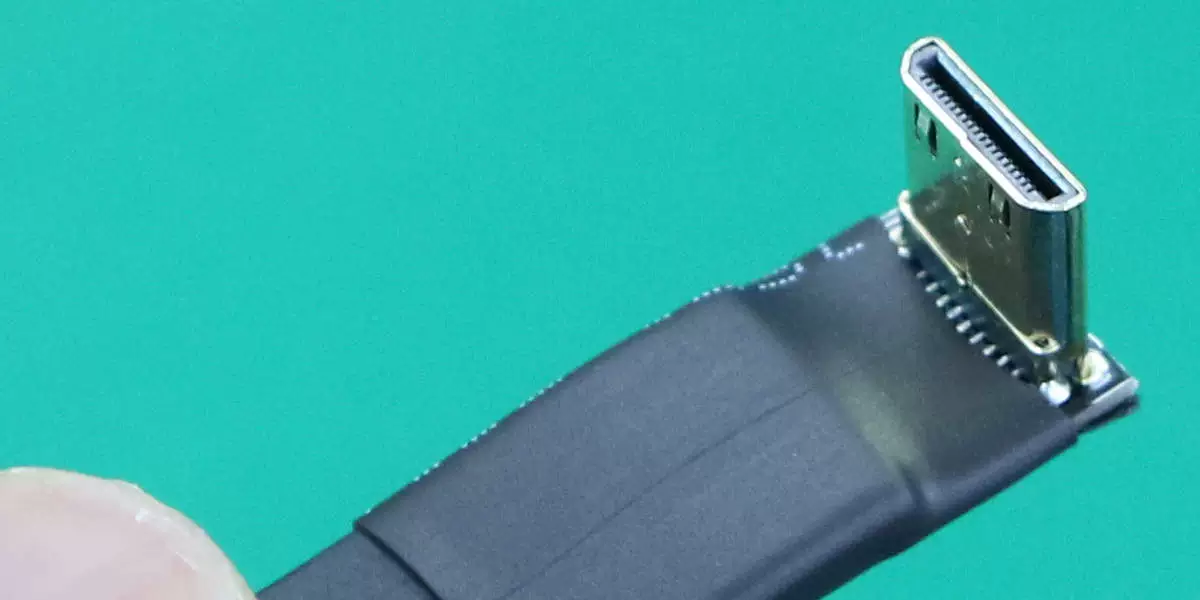

No, por la pureza de la transmisión de la señal y para evitar que el cable se caiga accidentalmente, el cable y el conector PCB de nuestra tienda están soldados y protegidos con un tubo termorretráctil, por lo que el producto no se puede desmontar.Como se muestra a continuación



¿Existen especificaciones y modelos de conectores?

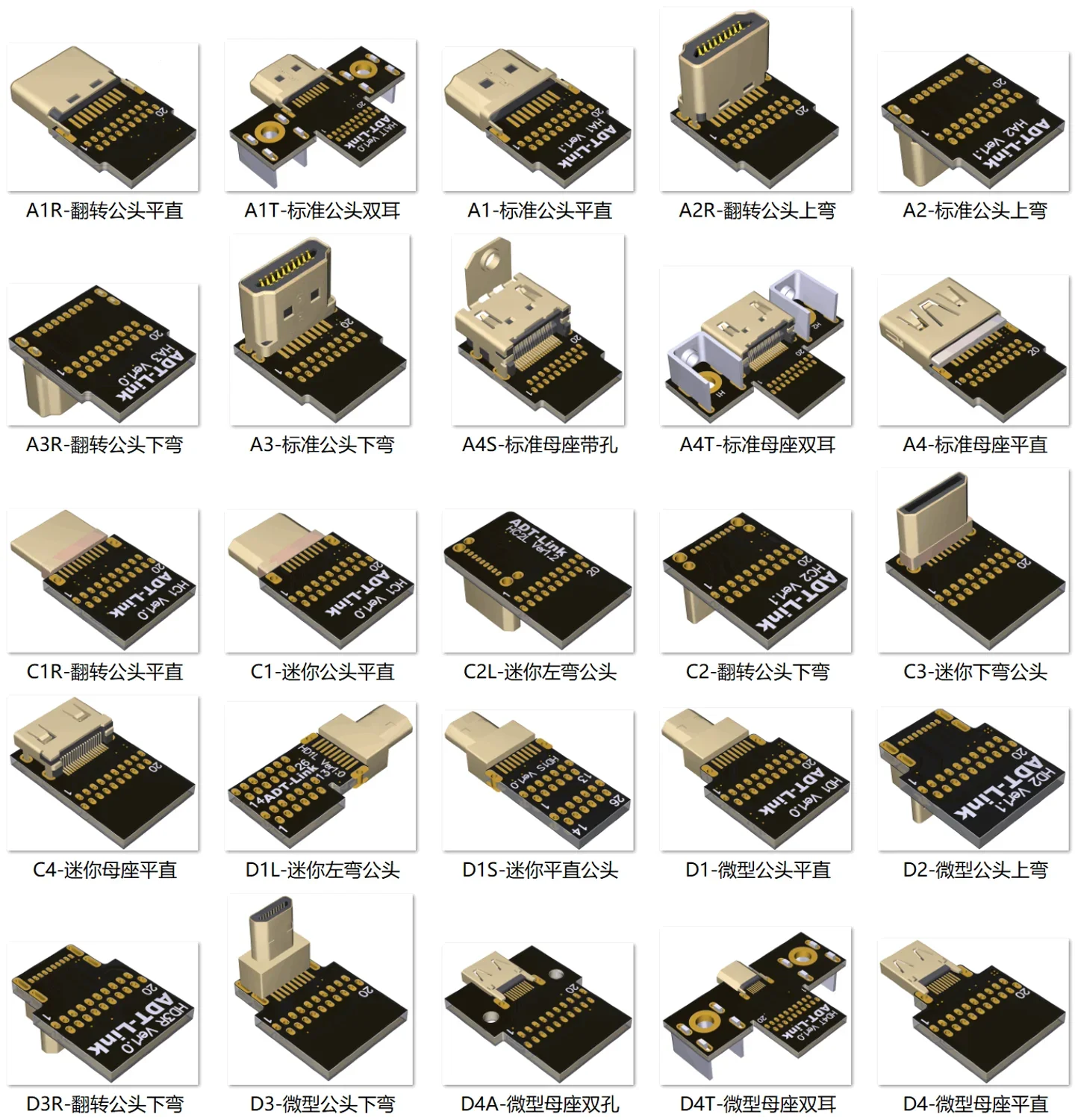

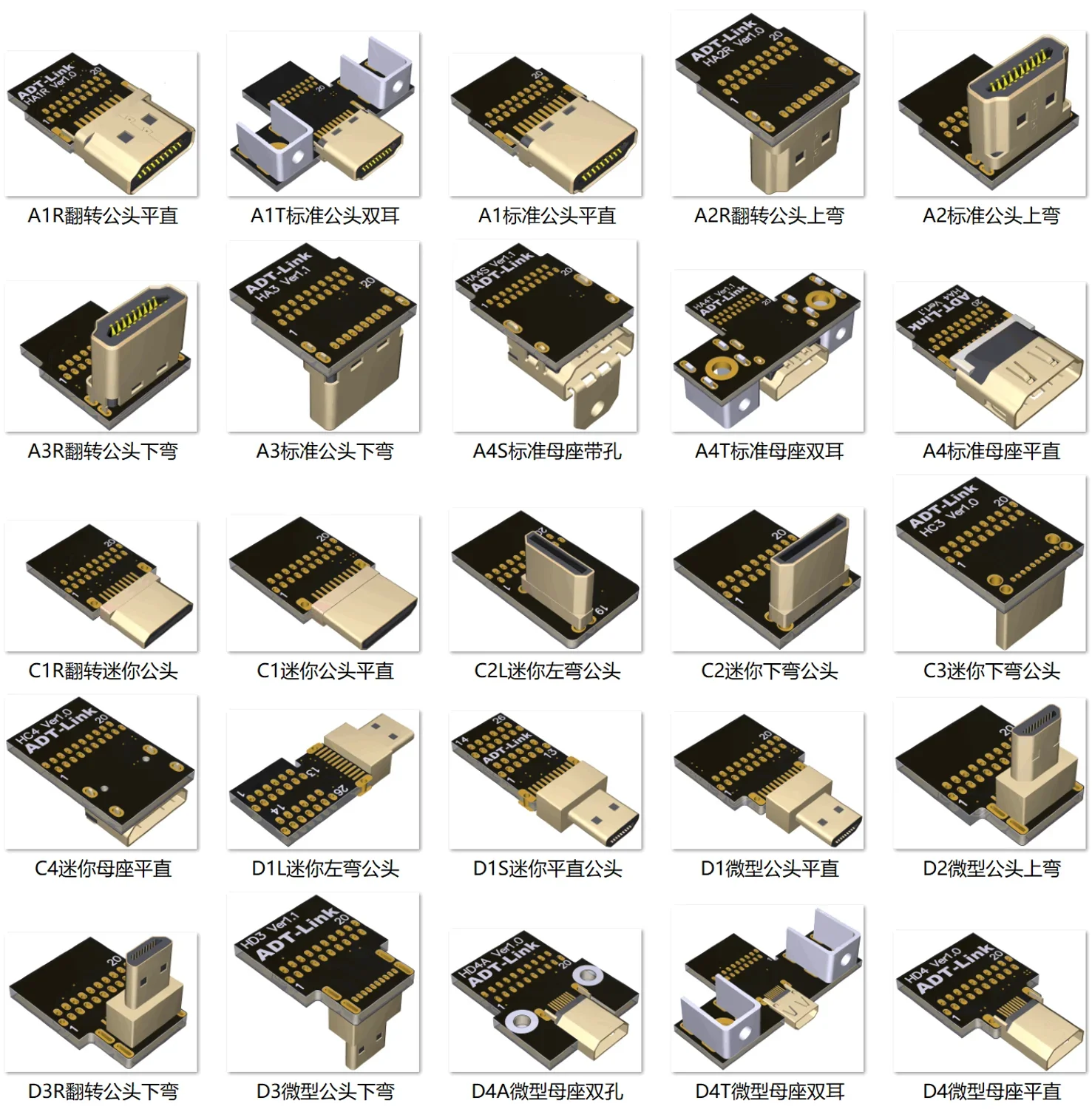

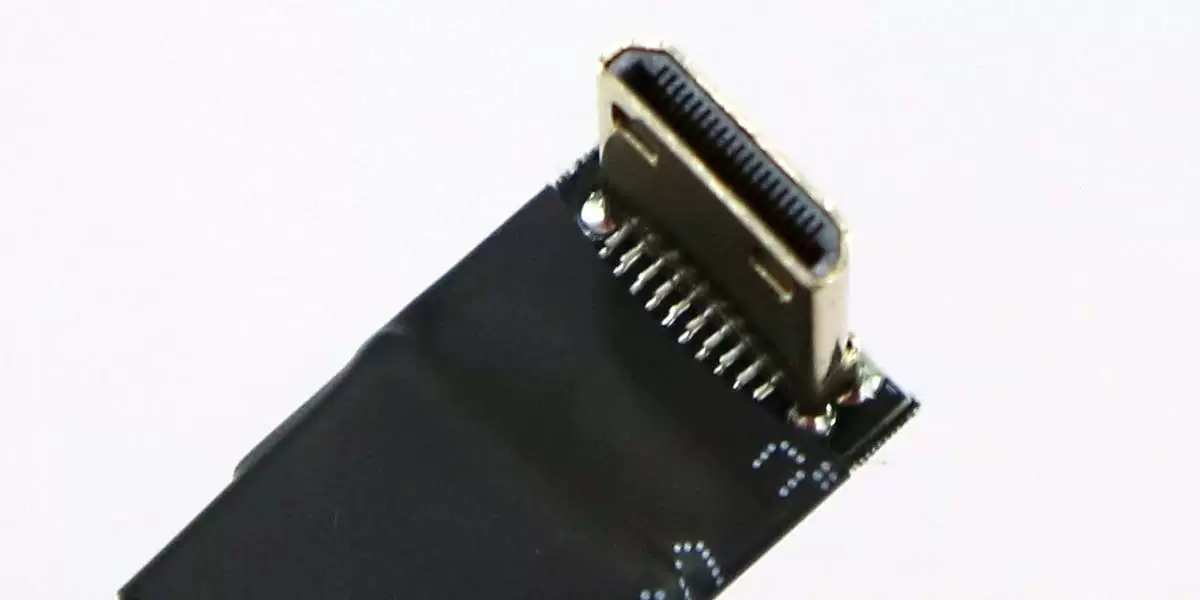

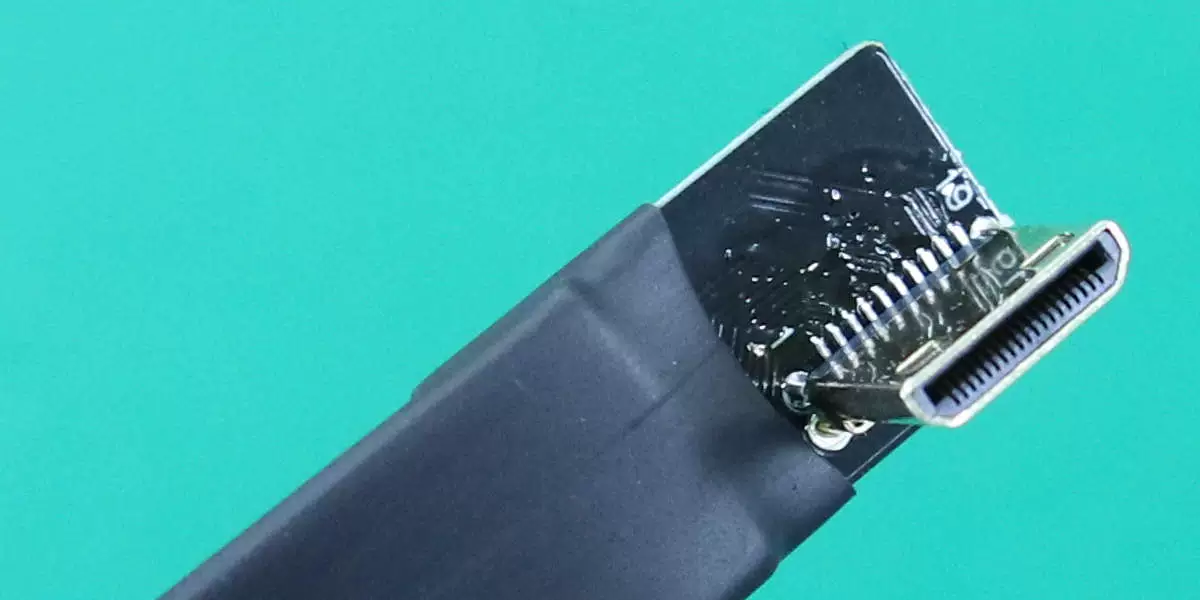

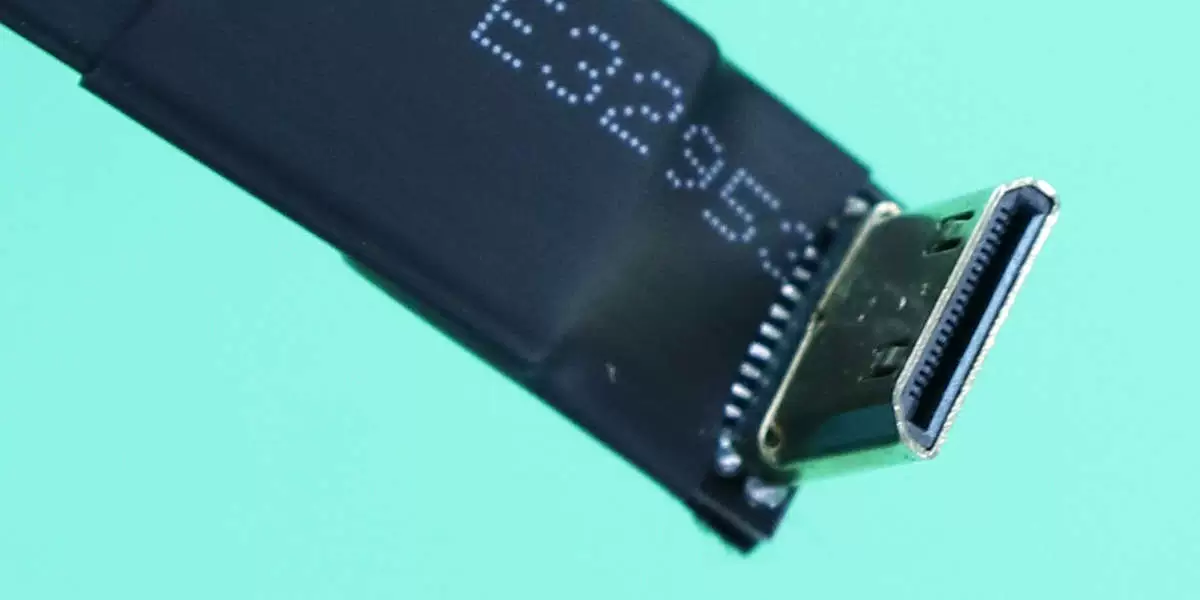

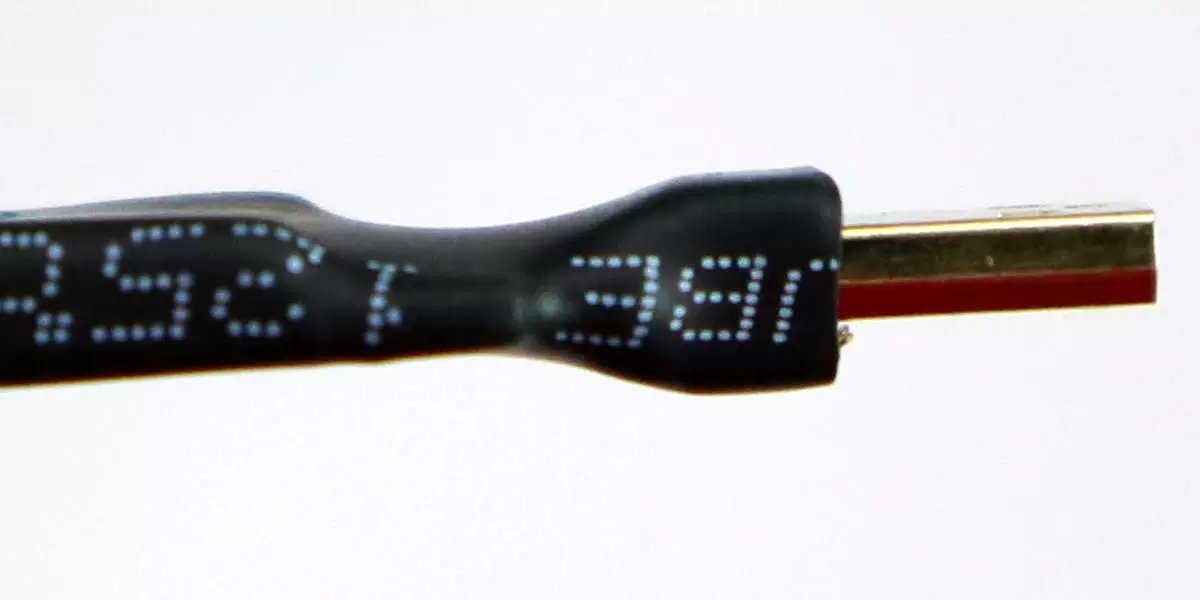

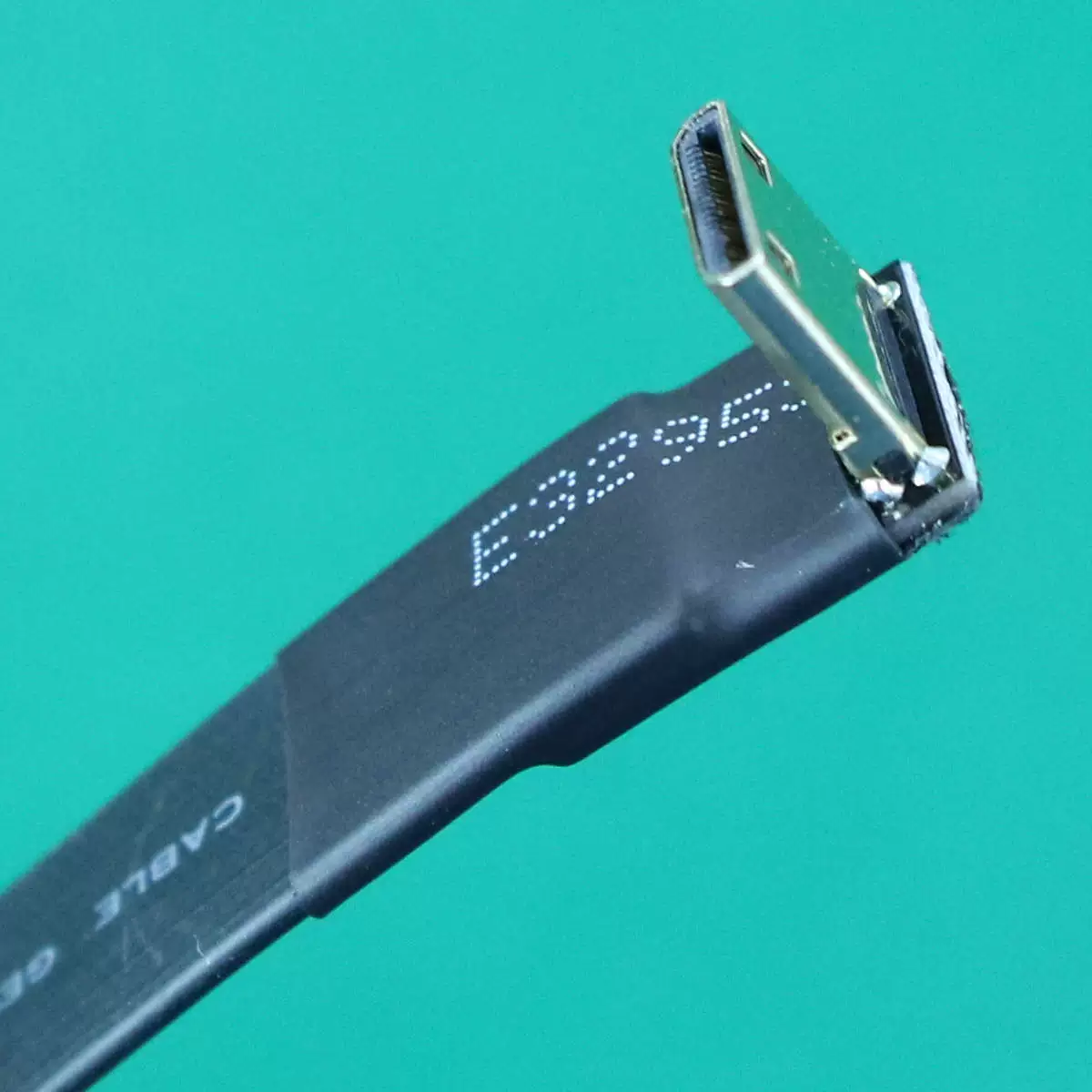

A1, A2, A3, A4, C1, C2, C3, C4, D1, D2, D3, D4, hay un total de 12 tipos de conectores HDMI disponibles en nuestra tienda.Los siguientes conectores se pueden organizar y combinar arbitrariamente y se pueden personalizar.



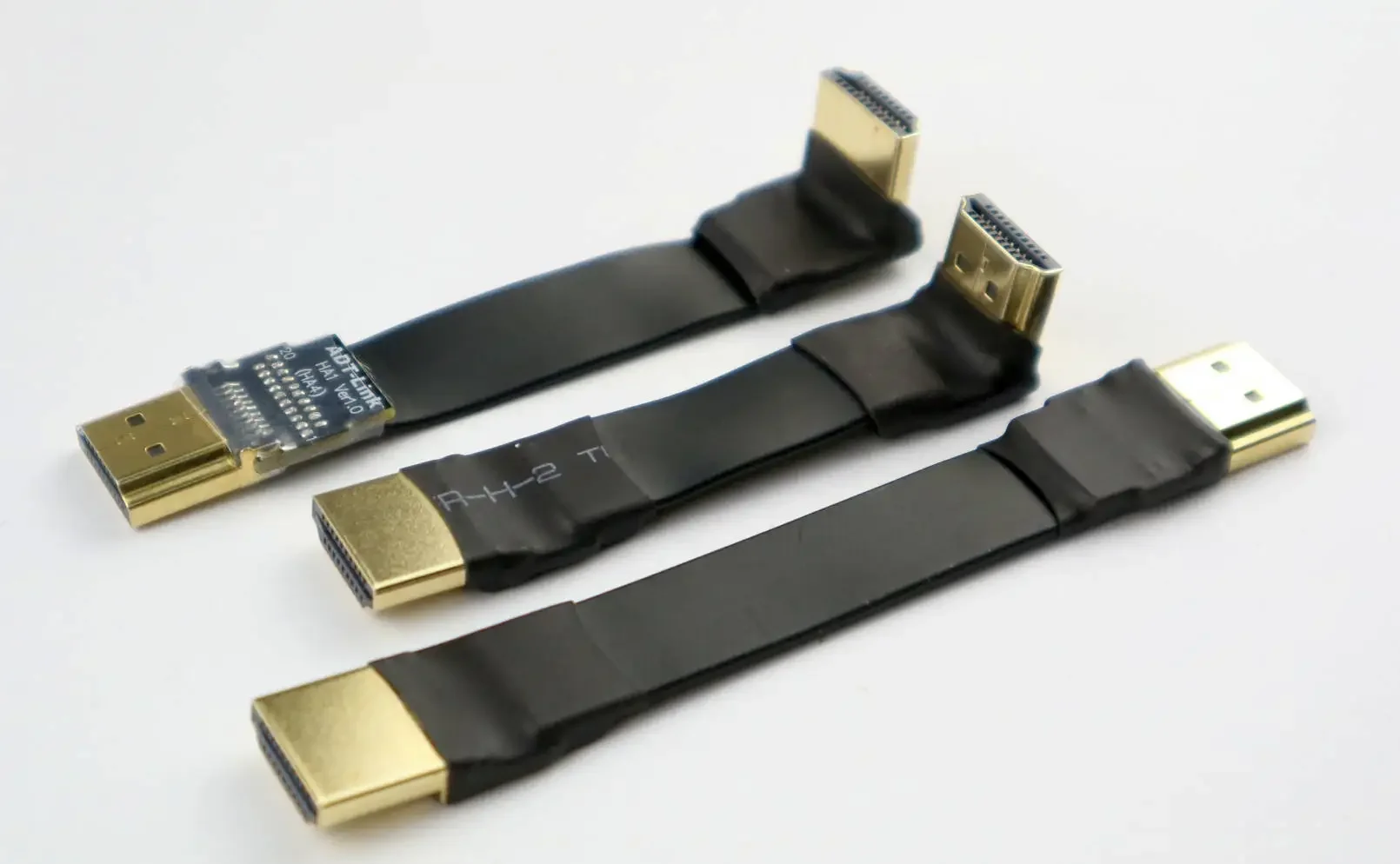

A1_Estándar HD recto; A2_Plegado hacia arriba HD estándar; A3_Plegado hacia abajo HD estándar; A4_Estándar HD hembra (tipo HD A)

C1_mini HD cabeza recta; C2_mini HD hacia arriba curvatura; C3_mini HD hacia abajo curvatura; C4_mini HD hembra (tipo mini HD C)

D1_micro HD recto; D2_micro HD hacia arriba curvatura; D3_micro HD hacia abajo curvatura; D4_micro HD hembra (tipo micro HD D)


Modelo A4T, D4T, A1T, ¿cuál es el paso del agujero?

Como se muestra en la imagen a continuación, utilice tornillos M4, la distancia del orificio es de 27 mm, puede comunicarse con el servicio al cliente para obtener un archivo de ETAP 3D




¿Cuánto pesa el producto?

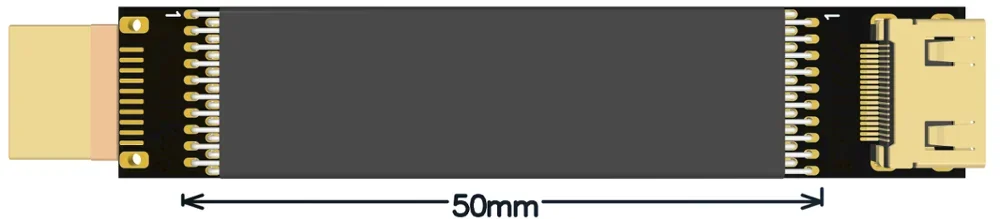

La medida del cable de 5 cm es como se muestra en la siguiente figura (existen muchas especificaciones y modelos, solo como referencia)




El peso del cable de 5 cm es de 1,57 g, el peso incluido el conector y la placa PCB es de 7,45 g.

El peso del cable delgado de 5 cm es de 0,96 g y el peso incluido el conector y la placa PCB es de 4,72 g.


Notas de compra:

1.Asegúrese de reconocer la dirección al insertar el cable.No lo insertes al revés ni en una posición incorrecta.Al insertar el cable, sostenga primero el dispositivo y luego insértelo directamente.Evite la fuerza excesiva o la inserción oblicua para romper el conector.El alambre se puede doblar, pero está prohibido tirar de la junta y la soldadura del alambre.

2.Hay muchos tipos de productos.Preste atención a las especificaciones de su HDMI, el tipo de conector y la dirección del conector al realizar la compra.Asegúrese de confirmar claramente y no compre mal.El producto es un producto personalizado y tiene garantía, pero el producto personalizado no se puede devolver.

Al insertar el cable, asegúrese de reconocer la dirección, no lo inserte al revés ni lo inserte en una posición incorrecta para evitar daños al equipo, tire del cable y sostenga los dos lados de la placa PCB antes de sacar el cable. para evitar sacar los pines del zócalo con fuerza excesiva.No tire del lugar de soldadura entre los dos extremos del cable y la placa de circuito.
